Varius PŘEHLED PROVEDENÍ LIŠTOVÝCH POJISTKOVÝCH ODPÍNAČŮ

Transkript

1 Varius PŘEHLED PROVEDENÍ LIŠTOVÝH POJISTKOVÝH ODPÍNAČŮ Typ FSD00 FSD FSD FSD3 SL3 Jmenovitý pracovní proud I e 60 A 50 A 00 A 630 A 90 A Jmenovité pracovní napětí A/D U e 690 V 690 V 690 V 690 V 690 V Velikost Rozteč přípojnic 00/85 mm 85 mm 85 mm 85 mm 85 mm Montážní šířka 50 mm 00 mm 00 mm 00 mm 00 mm Velikost pojistkové vložky 000/ (gtr) Kategorie užití při A 00 V A-3B A-3B A-3B A-3B A-B Příslušenství Dálková signalizace stavu pojistkové vložky - OD-FSD3-S - Dálkové signalizace polohy víka OD-FH-SK OD-FSD3-SK - Připojovací sady S-FS S-FS3-WD - Táhla třípólového ovládání OD-FSD00-TL OD-FSD3-TL - Adaptéry na přípojnice s roztečí 85 mm OD-FS00-.A Víka se světelnou signalizací stavu pojistek - OD-FSD-VS OD-FSD3-VS - Víka pro uzemnění vývodu a paralelní vývod - OD-FSD-V. OD-FSD3-V. - Kryty připojovacího prostoru OD-FS00-KP. OD-FS3-K.. - Uzamykací vložky OD-FH3-VU OD-FSD3-VU - Měřící transformátory FSD M. MA.-FS D

2 Varius PŘEHLED PROVEDENÍ LIŠTOVÝH POJISTKOVÝH ODPÍNAČŮ Popis Připojovací háky Tloušťka přípojnic 5 mm. Šířka přípojnic 3 mm. Adaptér pro paralelní vývod Umožňuje dočasné připojení dalšího vývodu. Víka Pro uzemnění kabelového Dálkové signalizace polohy víka Signalizuje stav zavřeno. vývodu. Pro pojistkový adaptér pro paralelní vývod HP-SE/L. Se světelnou signalizací stavu pojistkové vložky. Adaptér na přípojnice s roztečí 85 mm Umožňuje vyrovnat montážní hloubku v kombinaci s FSD, FSD, FSD3. Uzamykací vložky Pro uzamknutí víka odpínače. Dálková signalizace stavu pojistkové vložky Dodáváno jako sada mikrospínačů, propojovacích kabelů a ovládacích táhel. Připojení vodičů do konektoru 0,5,5 mm. Kryty připojovacího prostoru Dodatečné zakrytí vývodního připojovacího přip pojovacího prostoru. p Táhla třípólového ovládání Změna ovládání odpínače z jednopólového na třípólový. Pro vyrovnání montážní výšky FSD00-33K s FSD, FSD, FSD3. Připojovací sady Příslušenství k odpínači FSD00. K připojení u/al vodiče p o průřezu až do 95 mm. Příslušenství k odpínači FSD,, 3. K připojení u/al vodiče o průřezu x 0 mm. Měřicí adaptéry Transformační převod 50/5 A, 00/5 A a 600/5 A. Třída přesnosti 0,5; 0,5S a. Nadproudové číslo 5. D3

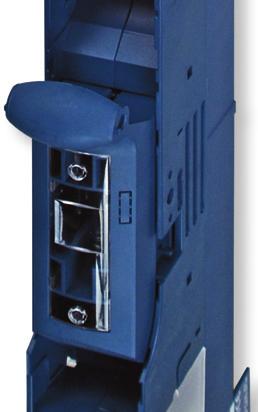

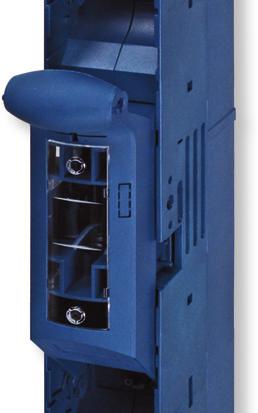

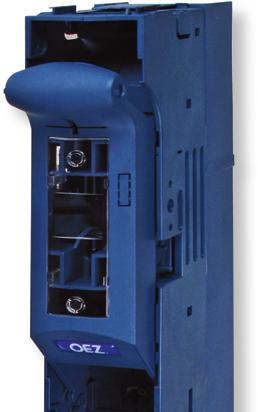

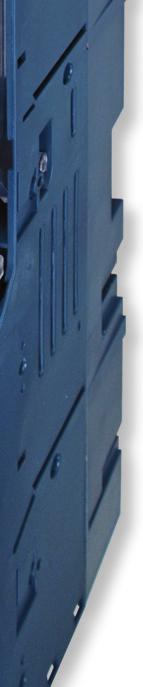

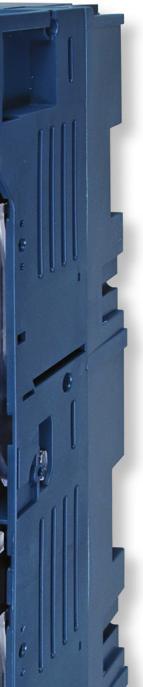

3 FSD, FSD, FSD3 LIŠTOVÉ POJISTKOVÉ ODPÍNAČE FSD, FSD, FSD3 Varius jsou vhodné pro použití v distribučních a průmyslových rozváděčích nn s roztečí přípojnic 85 mm. Určené pro nožové pojistkové vložky. Stavebnicová konstrukce. Třípólové nebo jednopólové ovládání (dodatečně vzájemně zaměnitelné). Dálková signalizace stavu pojistkových vložek. Kabelový vývod dolů nebo nahoru. Upevnění přímo na přípojnice pomocí šroubů: FSD.. M0/0 Nm. FSD.., FSD3.. M/8 Nm. Vývodní svorky:..-lm zalisované matice se šrouby FSD M0/0 Nm. FSD, FSD3 M/8 Nm...-LW svorky ve tvaru V pro třmeny 585 (třmeny je nutno objednat samostatně)...-ll rozpínač přípojnicových systémů. Provedení:..-Z pojistkový odpínač se zásuvnými držadly. Možnost doplnění měřicími adaptéry s proudovými transformátory. FSD pólové ovládání [A] FSD-3-LM OEZ:3333 3,8 50 FSD-3-LM-Z OEZ:333 3,79 FSD-3-LW OEZ:3337 3,7 FSD-3-LW-Z OEZ:3338 3,68 FSD pólové ovládání [A] FSD-3-LM OEZ:333, 00 FSD-3-LM-Z OEZ:33,09 FSD-3-LW OEZ:337 3,9 FSD-3-LW-Z OEZ:338 3,9 FSD3 pólové ovládání [A] 630 FSD3-3-LM OEZ:3357,7 FSD3-3-LW OEZ:3359,5 FSD 3pólové ovládání [A] 50 FSD-33-LM OEZ:3335 3,93 FSD-33-LW OEZ:3339 3,8 FSD 3pólové ovládání [A] 00 FSD-33-LM OEZ:335,3 FSD-33-LW OEZ:339,05 FSD3 3pólové ovládání [A] 630 FSD3-33-LM OEZ:3358,8 FSD3-33-LW OEZ:3360,65 D

4 Varius FSD, FSD, FSD3 LIŠTOVÉ POJISTKOVÉ ODPÍNAČE FSD, FSD, FSD3 Rozpínače přípojnicových systémů pólové ovládání [A] 50 FSD-3-LL OEZ:330 3,36 FSD-3-LL-Z OEZ:33 3,33 00 FSD-3-LL OEZ:3350 3,36 FSD-3-LL-Z OEZ:335 3, FSD3-3-LL OEZ:336 3,5 Rozpínače přípojnicových systémů 3pólové ovládání [A] 50 FSD-33-LL OEZ:33 3,7 00 FSD-33-LL OEZ:335 3,7 630 FSD3-33-LL OEZ:336 3,65 Příslušenství Připojovací sady S-FS3-WD str. D5 Dálková signalizace stavu pojistek OD-FSD3-S str. D5 Dálková signalizace polohy víka OD-FSD3-SK str. D5 Kryty připojovacího prostoru OD-FS.3-KP. str. D5 Víka OD-FSD.. str. D5 Táhla třípólového ovládání OD-FS3-TL str. D6 Uzamykací vložka OD-FSD3-VU str. D6 Kryt volného místa OD-FS3-KM str. D6 Adaptér pro paralelní vývod HP-SE/L str. D6 D

5 FSD, FSD, FSD3 LIŠTOVÉ POJISTKOVÉ ODPÍNAČE FSD, FSD, FSD3 Varius Parametry Typ FSD FSD FSD3 Normy IE IE IE IE IE IE ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ertifikační značky Jmenovitý pracovní proud I e 50 A 00 A 630 A Jmenovité pracovní napětí U e A/D 690 V A/D 690 V A/D 690 V Kategorie užití A 00 V A-3B A-3B A-3B A 500 V A-B A-B A-B A 690 V A-B A-B A-B D 50 V D-B D-B D-B Smluvený tepelný proud s pojistkovou vložkou I th 50 A 00 A 630 A Smluvený tepelný proud se zkratovou I th 00 A / 0 mm 560 A / x 85 mm 800 A / x 85 mm propojkou ZP / průřez připojeného vodiče 000 A / x (5x 60mm) Jmenovitý kmitočet f n 0 60 Hz 0 60 Hz 0 60 Hz Jmenovité izolační napětí U i A 000 V A 000 V A 000 V Zkratová odolnost s pojistkovou vložkou gg, A 00 V 0 ka 0 ka 0 ka Jmenovitý podmíněný zkratový proud I cc A 00 V / 50 A 0 ka - - s pojistkovýmí vložkami, gg (efektivní hodnota) A 00 V / 00 A - 0 ka - A 00 V / 630 A ka A 500 V / 50 A 0 ka 0 ka 0 ka A 500 V / 00 A - 80 ka 80 ka A 500 V / 500 A ka A 500 V / 630 A ka Jmenovité impulzní výdržné napětí U imp 8 kv 8 kv 8 kv Velikost pojistkové vložky 3 Max. ztráty pojistkové vložky P v 3 W 5 W 8 W Ztráty při I n bez pojistkové vložky P z W 5 W 55 W Kategorie přepětí pro A 690 V III III III Připojení Připojovací šrouby M0 M M Kabelová oka max. 0 mm max. 0 mm max. 0 mm Pasy max. šířka 30 mm max. šířka 30 mm max. šířka 30 mm Dotahovací moment 0 Nm 8 Nm 8 Nm Dálková signalizace stavu pojistkových vložek a polohy víka Max. napětí/proud U max /I max A 50 V / 5 A A 50 V / 5 A A 50 V / 5 A D 50 V / 0, A D 50 V / 0, A D 50 V / 0, A Pracovní podmínky Elektrická trvanlivost pracovní cykly Mechanická trvanlivost pracovní cykly Krytí zepředu, přístroj zabudován, víko zavřeno IP0 IP0 IP0 Krytí zepředu, přístroj zabudován, víko otevřeno nebo odejmuto IP0 IP0 IP0 Pracovní teplota okolí Pracovní poloha viz str. I3 viz str. I3 viz str. I3 Nadmořská výška max. 000 m 000 m 000 m Stupeň znečištění Seizmická odolnost dle VE ŠKODA 8 50 Hz /,5 g 8 50 Hz /,5 g 8 50 Hz /,5 g Je nutné provést mechanické zpevnění vodičů pro FSD3, max. 50 cm od přístroje. Dle normy ČSN EN ed. /A, bod.5 Pokyny pro používání pro jednopólově ovládané přístroje platí: Tyto přístroje jsou určeny pro rozvodné soustavy, kde může být nutné spínání a/nebo bezpečné odpojování jednotlivých fází a nesmí být používány pro spínání primárního obvodu trojfázového zařízení. D3

6 Varius FSD, FSD, FSD3 LIŠTOVÉ POJISTKOVÉ ODPÍNAČE FSD, FSD, FSD3 Rozměry FSD-3-.., FSD-3-.., FSD Zásuvné držadlo FSD...-Z FSD-33-.., FSD-33-.., FSD FSD, FSD, FSD3 kabelový vývod nahoru , Ø Schéma FSD-3.., FSD-3.., FSD3-3.. NO N Dálková signalizace stavu pojistek v odpínači NO N NO N NO N Dálková signalizace polohy víka odpínače NO N NO N Stav kontaktů při nepřetavené pojistce: kontakty N sepnuty Stav kontaktů při otevřeném víku: kontakty N sepnuty 9 99 LM 7,5 LM LL NO N LW LW LW85 LW0 LM + S-FS3-WD 55 5, D

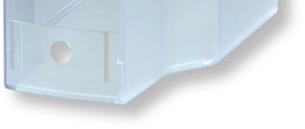

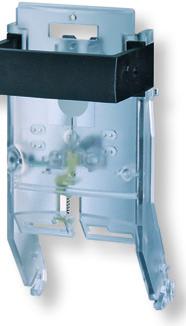

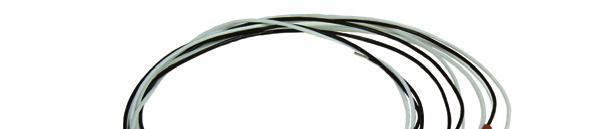

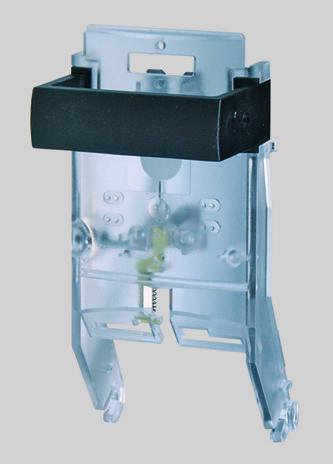

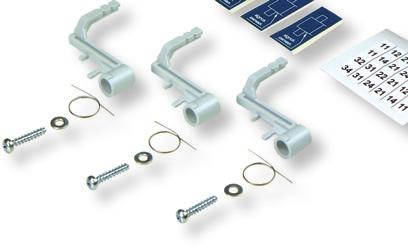

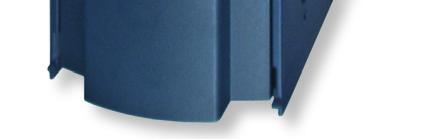

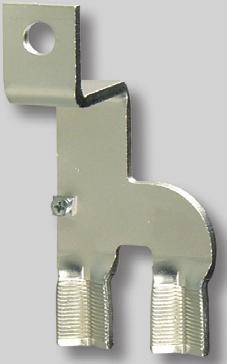

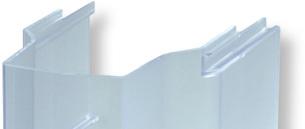

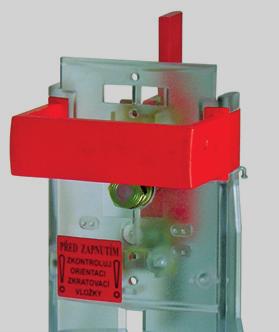

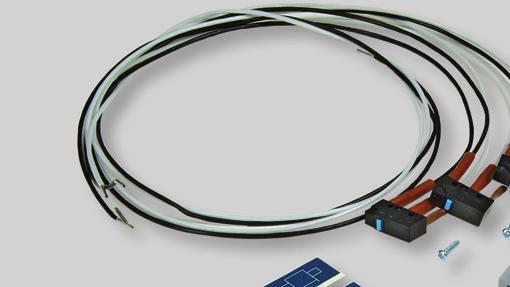

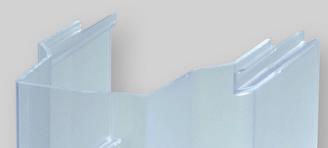

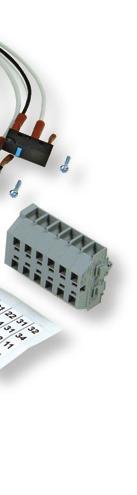

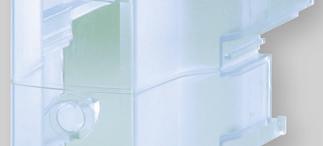

7 FSD, FSD, FSD3 Varius PŘÍSLUŠENSTVÍ K FSD, FSD, FSD3 Připojovací sada do x 0 mm Přímé připojení dvěma paralelními vodiči u/al až 0 mm, bez kabelových ok pomocí třmenů 585. Montáž na odpínače provedení..-lm. Třmeny 585 je nutno objednat samostatně, viz str. G. S-FS3-WD OEZ:3556 pro FSD, FSD, FSD3 0,70 Dálková signalizace stavu pojistek v odpínači Dodávána jako sada mikrospínačů, propojovacích kabelů a ovládacích táhel. Připojení vodičů do konektoru 0,5,5 mm. OD-FSD3-S OEZ:3557 pro FSD, FSD, FSD3 0,063 Technické informace viz str. D Dálková signalizace polohy víka Signalizuje stav zavřeno. OD-FSD3-SK OEZ:356 pro FSD, FSD, FSD3 0,00 Technické informace viz str. D Kryty připojovacího prostoru Dodatečné zakrytí vývodního připojovacího prostoru. OD-FS3-KP OEZ:3565 při osazení vývodu z odpínače směrem nahoru 0,5 OD-FSD3-KPK OEZ:356 při osazení vývodu z odpínače směrem dolů 0,075 Víka se světelnou signalizací stavu pojistek Přetavení pojistky signalizuje blikající červená dioda, pokud není pojistka přetavená, červená dioda nesvítí. OD-FSD-VS OEZ:307 pro FSD, FSD 0,70 OD-FSD3-VS OEZ:308 pro FSD3 0,70 Víka pro uzemnění vývodu Pro uzemnění kabelového vývodu. OD-FSD-VZ OEZ:3558 pro FSD, FSD 0,5 OD-FSD3-VZ OEZ:3559 pro FSD3 0,5 Víka pro paralelní vývod Pro pojistkový adaptér pro paralelní vývod HP-SE/L. OD-FSD-VP OEZ:3560 pro FSD, FSD 0,70 OD-FSD3-VP OEZ:356 pro FSD3 0,70 D5

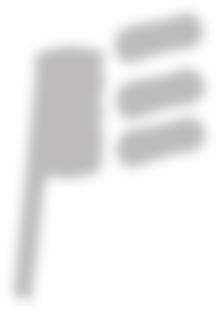

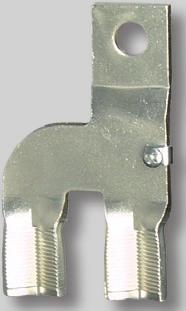

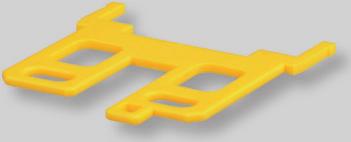

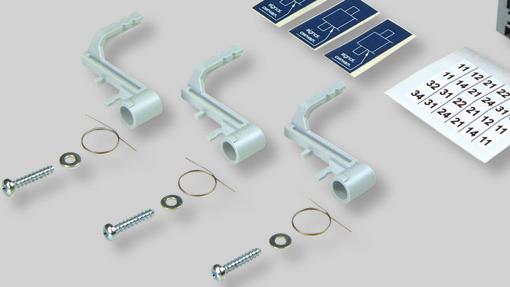

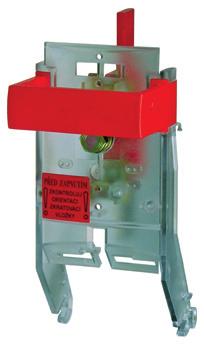

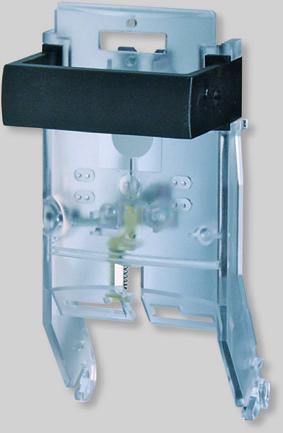

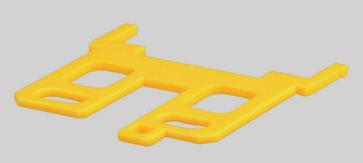

8 Varius FSD, FSD, FSD3 PŘÍSLUŠENSTVÍ K FSD, FSD, FSD3 Táhlo třípólového ovládání Změna ovládání odpínače z jednopólového na třípólový. OD-FSD3-TL OEZ:3563 pro FSD.-3-.., ks 0,0 Uzamykací vložka Pro uzamknutí víka odpínače bez pojistkové vložky. Max. průměr dříku závěsného oka zámku je 6 mm. Visací zámek není součástí dodávky. OD-FSD3-VU OEZ:366 pro FSD, FSD, FSD3 0,008 Kryt volného místa a příchytky krytu Slouží pro zakrytí volného místa v rozváděči mezi dvěma odpínači. Šířka 00 mm. OD-FS3-KM OEZ:3566 kryt, pro FSD, FSD, FSD3 0,30 OD-FS3-M OEZ:3567 příchytky krytu, ks 0,006 Adaptér pro paralelní vývod Umožňuje dočasné připojení dalšího vývodu. Odpínač musí mít víko pro paralelní vývod OD-FSD.. Pro pojistkové vložky velikosti 000 do 00 A. Manipulace pomocí pojistkového držadla. Kabelová koncovka připojení slaněných kabelů do 50 mm. HP-SE/L OEZ:8 adaptér, pro FSD, FSD, FSD3 0,350 HP-KS OEZ:0906 kabelová koncovka 0,65 Rozměry FSD+HP-SE/L D6

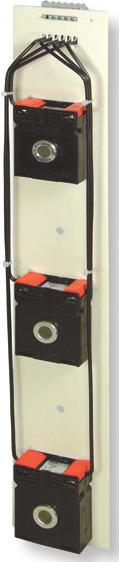

9 Varius MA.-FS3 MĚŘIÍ ADAPTÉRY PRO LIŠTOVÉ PŘÍSTROJE Určené k měření proudu pomocí měřicích transformátorů pro lištové odpínače FSD FSR velikosti,, 3. Transformační převod 50/5 A, 00/5 A a 600/5 A. Třída přesnosti 0,5; 0,5S a. Nadproudové číslo 5. Krátkodobá přetížitelnost měřícího transformátoru je až 60x I n. Konstruovány pro výkon 0 VA a 5 VA. Osová rozteč transformátorů 85 mm. Montáž pomocí šroubů M / 8 Nm, není součástí balení. Sekundární svorky jsou vyvedeny na svorkovnici. Použitý materiál odpovídá tepelné třídě E. Nezapojené sekundární svorky měřicího transformátoru není nutné zkratovat. Měřicí adaptéry Typ Objednací Provedení Hmotnost Balení MA5-FS3-50/5/ OEZ:3698 necejchované transformátory,6 MA5-FS3-00/5/ OEZ:3699 necejchované transformátory,6 MA5-FS3-600/5/ OEZ:3700 necejchované transformátory,6 MA0-FS3-50/5/0,5 OEZ:370 necejchované transformátory,6 MA0-FS3-00/5/0,5 OEZ:370 necejchované transformátory,6 MA0-FS3-600/5/0,5 OEZ:3703 necejchované transformátory,6 MA0-FS3-300/5/0,5S OEZ:3707 necejchované transformátory,6 MA0-FS3-00/5/0,5S OEZ:3708 necejchované transformátory,6 MA0-FS3-600/5/0,5S OEZ:3709 necejchované transformátory,6 MA0-FS3-50/5/0,5 OEZ:370 cejchované transformátory,6 MA0-FS3-00/5/0,5 OEZ:3705 cejchované transformátory,6 MA0-FS3-600/5/0,5 OEZ:3706 cejchované transformátory,6 Distanční vložka Pro montáž samotných měřicích transformátorů. Sada 3 ks. Typ Objednací Hmotnost Balení OD-MA-3DV OEZ:0369 0,8 Parametry Typ Výkon Transformační Třída [VA] převody přesnosti MA5-FS3-50/5/ 5 50/5 MA5-FS3-00/5/ 5 00/5 MA5-FS3-600/5/ 5 600/5 MA0-FS3-50/5/0,5 0 50/5 0,5 MA0-FS3-00/5/0,5 0 00/5 0,5 MA0-FS3-600/5/0, /5 0,5 MA0-FS3-300/5/0,5S 0 300/5 0,5S MA0-FS3-00/5/0,5S 0 00/5 0,5S MA0-FS3-600/5/0,5S 0 600/5 0,5S MA0-FS3-50/5/0,5 0 50/5 0,5 MA0-FS3-00/5/0,5 0 00/5 0,5 MA0-FS3-600/5/0, /5 0,5 Označení svorek Připojovací průřez svorkovnice 0,5,5 mm D30

10 MĚŘIÍ ADAPTÉRY PRO LIŠTOVÉ PŘÍSTROJE Rozměry MA.-FS3 Varius 7 MA..-FSD MA..-FSD FSD D3
