Model: DO CFJS007A Startovací stanice

Transkript

1 Model: DO CFJS007A CZ Startovací stanice Návod k obsluze

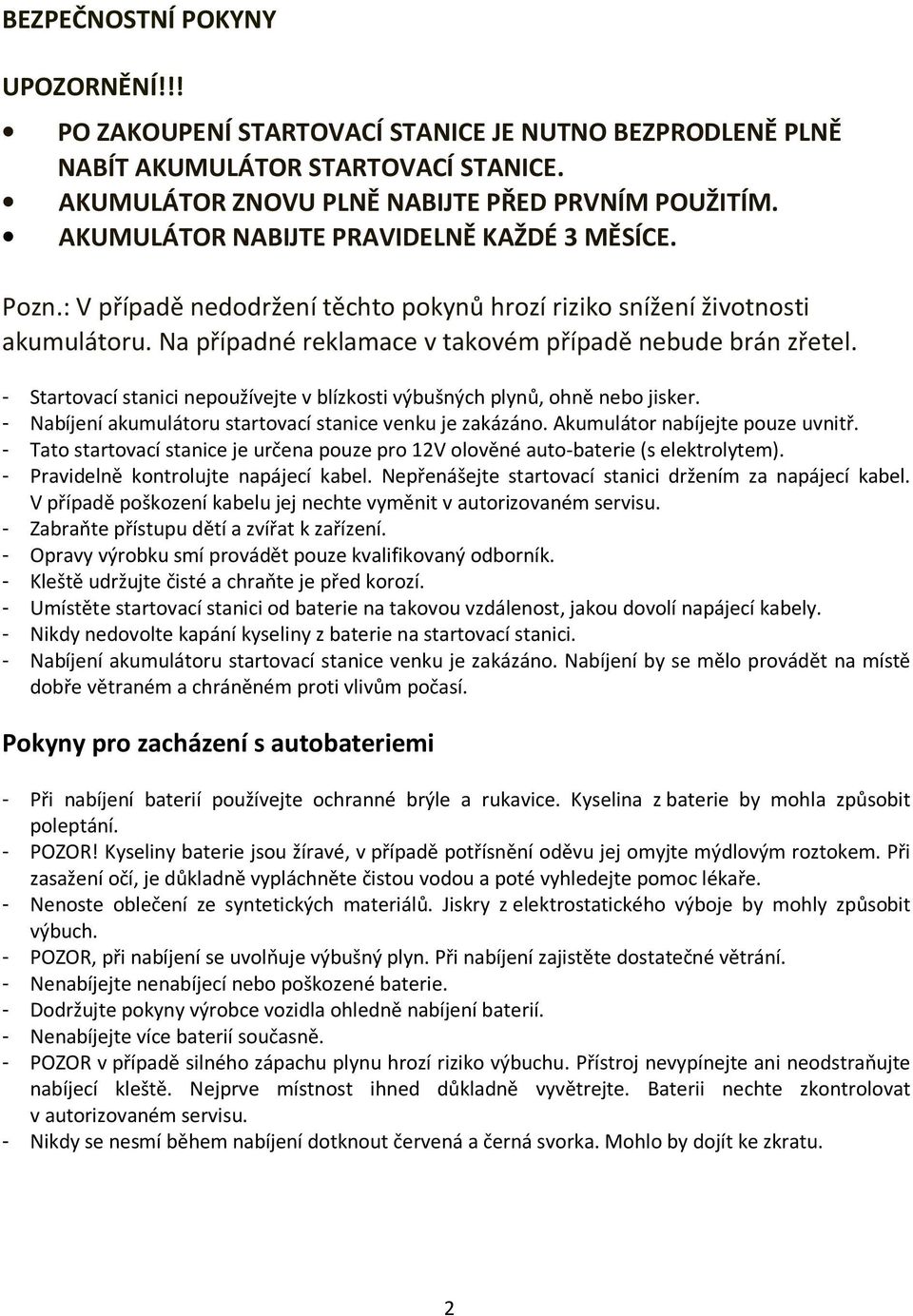

2 BEZPEČNOSTNÍ POKYNY UPOZORNĚNÍ!!! PO ZAKOUPENÍ STARTOVACÍ STANICE JE NUTNO BEZPRODLENĚ PLNĚ NABÍT AKUMULÁTOR STARTOVACÍ STANICE. AKUMULÁTOR ZNOVU PLNĚ NABIJTE PŘED PRVNÍM POUŽITÍM. AKUMULÁTOR NABIJTE PRAVIDELNĚ KAŽDÉ 3 MĚSÍCE. Pozn.: V případě nedodržení těchto pokynů hrozí riziko snížení životnosti akumulátoru. Na případné reklamace v takovém případě nebude brán zřetel. - Startovací stanici nepoužívejte v blízkosti výbušných plynů, ohně nebo jisker. - Nabíjení akumulátoru startovací stanice venku je zakázáno. Akumulátor nabíjejte pouze uvnitř. - Tato startovací stanice je určena pouze pro 12V olověné auto-baterie (s elektrolytem). - Pravidelně kontrolujte napájecí kabel. Nepřenášejte startovací stanici držením za napájecí kabel. V případě poškození kabelu jej nechte vyměnit v autorizovaném servisu. - Zabraňte přístupu dětí a zvířat k zařízení. - Opravy výrobku smí provádět pouze kvalifikovaný odborník. - Kleště udržujte čisté a chraňte je před korozí. - Umístěte startovací stanici od baterie na takovou vzdálenost, jakou dovolí napájecí kabely. - Nikdy nedovolte kapání kyseliny z baterie na startovací stanici. - Nabíjení akumulátoru startovací stanice venku je zakázáno. Nabíjení by se mělo provádět na místě dobře větraném a chráněném proti vlivům počasí. Pokyny pro zacházení s autobateriemi - Při nabíjení baterií používejte ochranné brýle a rukavice. Kyselina z baterie by mohla způsobit poleptání. - POZOR! Kyseliny baterie jsou žíravé, v případě potřísnění oděvu jej omyjte mýdlovým roztokem. Při zasažení očí, je důkladně vypláchněte čistou vodou a poté vyhledejte pomoc lékaře. - Nenoste oblečení ze syntetických materiálů. Jiskry z elektrostatického výboje by mohly způsobit výbuch. - POZOR, při nabíjení se uvolňuje výbušný plyn. Při nabíjení zajistěte dostatečné větrání. - Nenabíjejte nenabíjecí nebo poškozené baterie. - Dodržujte pokyny výrobce vozidla ohledně nabíjení baterií. - Nenabíjejte více baterií současně. - POZOR v případě silného zápachu plynu hrozí riziko výbuchu. Přístroj nevypínejte ani neodstraňujte nabíjecí kleště. Nejprve místnost ihned důkladně vyvětrejte. Baterii nechte zkontrolovat v autorizovaném servisu. - Nikdy se nesmí během nabíjení dotknout červená a černá svorka. Mohlo by dojít ke zkratu. 2

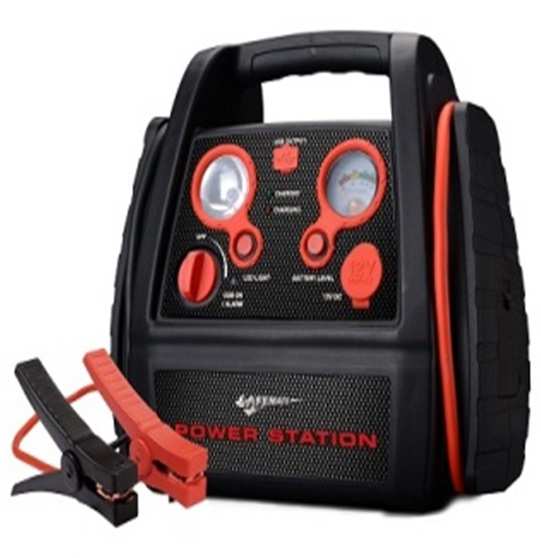

3 POPIS VÝROBKU Výstup USB Kontrolka Nabito Svítilna (LED) Kontrolka Nabíjení Voltmetr Spínač svítilny Spínač napájení USB Zap. / Vyp. Zásuvka 12V stejnosměrná Spínač kontroly nabití akumulátoru Výstražná LED dioda - Napájení USB - Opačné připojení pólů 3

4 CZ - Originální návod k obsluze POPIS FUNKCÍ 1. Výstupní napětí napájecí stanice je 12 V (stejnosměrný proud). 2. Výstupní napětí přípojky pro autozapalovač je 12V stsm., max. proud 15A, vestavěná nadproudová ochrana. 3. Pracovní reflektor LED, max. výkon 0,5 W. 4. Výstupní napětí pro USB je 5,1 V, max. výstupní proud 2000mA (lze napájet telefony). 5. Vstupní nabíjecí napětí je V střídavý proud. POUŽITÍ 1. Zkontrolujte, zda je klíček zapalování vozidla nebo motorového člunu ve vypnuté poloze a napájecí stanice je vypnutá vypínačem. 2. Červenou svorku připojte ke kladné (+) svorce akumulátoru vozidla. Černou svorku připojte k nepohyblivé kovové části (kostře) motoru. U systémů se záporným pólem na kostře NEPŘIPOJUJTE černou svorku k zápornému (-) pólu akumulátoru. 3. Musí svítit zelená kontrolka a nesmí se spustit varovný signál (pokud kontrolka ALARM svítí červeně a zazní signál, značí to chybné připojení stanice a je nutno opravit připojení svorek). Zapněte napájecí stanici spínačem a nastartujte motor, pak svorky odpojte. 4. Zdířka pro cigaretový napáječ je trvale zapnutá, max. výstupní proud je 15 A (při překročení této hodnoty se aktivuje ochrana proti přetížení, po sek. po odpojení zátěže opět pracuje normálně. 5. Přenosné zařízení připojte k USB, pak zapněte napájecí stanici spínačem. Max. výstup 5,1 V / 2000mA, účinnost 95%. 6. Napájecí stanici připojte k síti 230 V stř. a nabijte ji. Červená kontrolka značí nabíjení napájecí stanice. Zelená kontrolka oznamuje plné nabití napájecí stanice. 7. Stiskem tlačítka voltmetru se zobrazí napětí akumulátoru napájecí stanice. UPOZORNĚNÍ! Při nabíjení akumulátoru startovací stanice je nutno dodržet následující postup: 1. Kolíkovou zástrčku napájecího kabelu zasuňte do nabíjecí zdířky na zadní straně startovací stanice. 2. Zdířkovou zástrčku napájecího kabelu zasuňte do síťové zásuvky a plně nabijte akumulátor napájecí stanice, až zhasne kontrolka stsm. nabíjení.

5 Technické údaje: Napětí: 12V Vnitřní akumulátor: 22Ah, olověný Síťové napětí: 230V Startovací výkon: 300A Špičkový výkon: 1100A Délka start. kabelů: červený 95cm, černý - 87cm USB zásuvka Výstupní napětí: 5V DC Výstupní proud: 2.1A Auto-zásuvka Výstupní napětí: 12V DC Výstupní proud: 15A LED světlo - příkon: 0.5W Třída ochrany: III Nabíječka 1. auto-nabíječka 12V 2. nabíjecí adaptér V Hmotnost: 7.8±0.9 kg Rozměry: 300*230*300mm AUTO KELLY a.s. prohlašuje, že startovací stanice DO CFJS007A je ve shodě se základními požadavky a dalšími příslušnými ustanoveními NV č. 616/2006 Sb. (EMC 2004/108/EC). Originál prohlášení o shodě je uložen na v sekci dokumentace k výrobku. Likvidace starých elektrických a elektronických zařízení (platí v zemích Evropské unie a dalších evropských zemích se systémem tříděného odpadu. Tento symbol na výrobku nebo na jeho obalu znamená, že s tímto výrobkem nesmí být zacházeno jako s běžným domovním odpadem. Výrobek je třeba donést na příslušné sběrné místo, kde bude následně provedena recyklace takového elektrického nebo elektronického zařízení. Správnou likvidací výrobku předejdete možným negativním vlivům na životní prostředí a lidské zdraví. Recyklace materiálů přispívá k ochraně životního prostředí. O systému likvidace elektrických a elektronických ve vaší zemi se informujte u příslušných místních úřadů. Změny vyhrazeny. Vyrobeno v Číně. Zplnomocněný zástupce výrobce, dovozce a distributor pro ČR: AUTO KELLY a.s., 5
