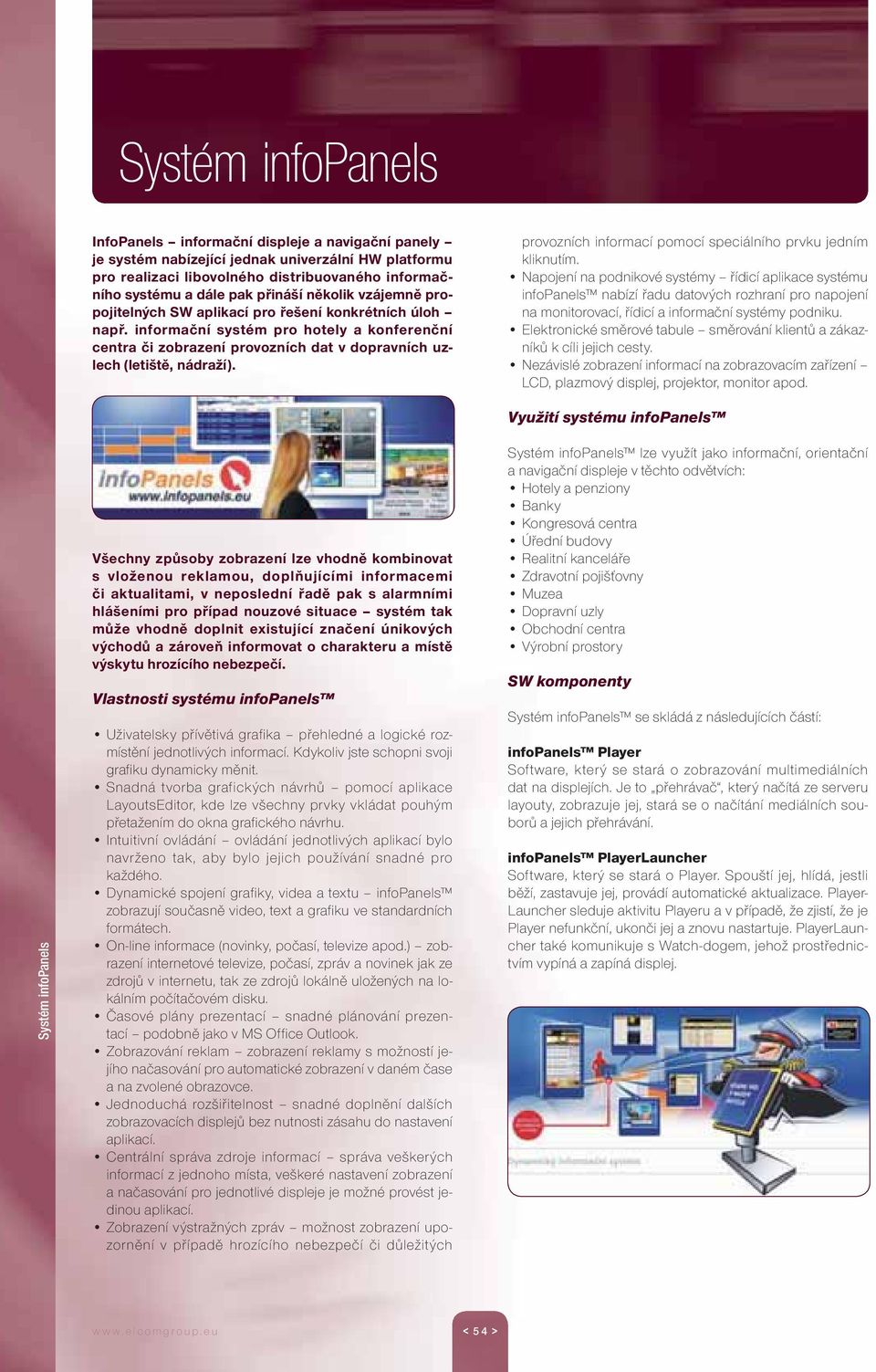

2 InfoPanels informační displeje a navigační panely je systém nabízející jednak univerzální HW platformu pro realizaci libovolného distribuovaného informačního systému a dále pak přináší několik vzájemně propojitelných SW aplikací pro řešení konkrétních úloh např. informační systém pro hotely a konferenční centra či zobrazení provozních dat v dopravních uzlech (letiště, nádraží). provozních informací pomocí speciálního prvku jedním kliknutím. Napojení na podnikové systémy řídicí aplikace systému infopanels nabízí řadu datových rozhraní pro napojení na monitorovací, řídicí a informační systémy podniku. Elektronické směrové tabule směrování klientů a zákazníků k cíli jejich cesty. Nezávislé zobrazení informací na zobrazovacím zařízení LCD, plazmový displej, projektor, monitor apod. Využití systému infopanels Všechny způsoby zobrazení lze vhodně kombinovat s vloženou reklamou, doplňujícími informacemi či aktualitami, v neposlední řadě pak s alarmními hlášeními pro případ nouzové situace systém tak může vhodně doplnit existující značení únikových východů a zároveň informovat o charakteru a místě výskytu hrozícího nebezpečí. Vlastnosti systému infopanels Uživatelsky přívětivá grafika přehledné a logické rozmístění jednotlivých informací. Kdykoliv jste schopni svoji grafiku dynamicky měnit. Snadná tvorba grafických návrhů pomocí aplikace LayoutsEditor, kde lze všechny prvky vkládat pouhým přetažením do okna grafického návrhu. Intuitivní ovládání ovládání jednotlivých aplikací bylo navrženo tak, aby bylo jejich používání snadné pro každého. Dynamické spojení grafiky, videa a textu infopanels zobrazují současně video, text a grafiku ve standardních formátech. On-line informace (novinky, počasí, televize apod.) zobrazení internetové televize, počasí, zpráv a novinek jak ze zdrojů v internetu, tak ze zdrojů lokálně uložených na lokálním počítačovém disku. Časové plány prezentací snadné plánování prezentací podobně jako v MS Office Outlook. Zobrazování reklam zobrazení reklamy s možností jejího načasování pro automatické zobrazení v daném čase a na zvolené obrazovce. Jednoduchá rozšiřitelnost snadné doplnění dalších zobrazovacích displejů bez nutnosti zásahu do nastavení aplikací. Centrální správa zdroje informací správa veškerých informací z jednoho místa, veškeré nastavení zobrazení a načasování pro jednotlivé displeje je možné provést jedinou aplikací. Zobrazení výstražných zpráv možnost zobrazení upozornění v případě hrozícího nebezpečí či důležitých lze využít jako informační, orientační a navigační displeje v těchto odvětvích: Hotely a penziony Banky Kongresová centra Úřední budovy Realitní kanceláře Zdravotní pojišťovny Muzea Dopravní uzly Obchodní centra Výrobní prostory SW komponenty se skládá z následujících částí: infopanels Player Software, který se stará o zobrazování multimediálních dat na displejích. Je to přehrávač, který načítá ze serveru layouty, zobrazuje jej, stará se o načítání mediálních souborů a jejich přehrávání. infopanels PlayerLauncher Software, který se stará o Player. Spouští jej, hlídá, jestli běží, zastavuje jej, provádí automatické aktualizace. Player- Launcher sleduje aktivitu Playeru a v případě, že zjistí, že je Player nefunkční, ukonči jej a znovu nastartuje. PlayerLauncher také komunikuje s Watch-dogem, jehož prostřednictvím vypíná a zapíná displej. < 54 >

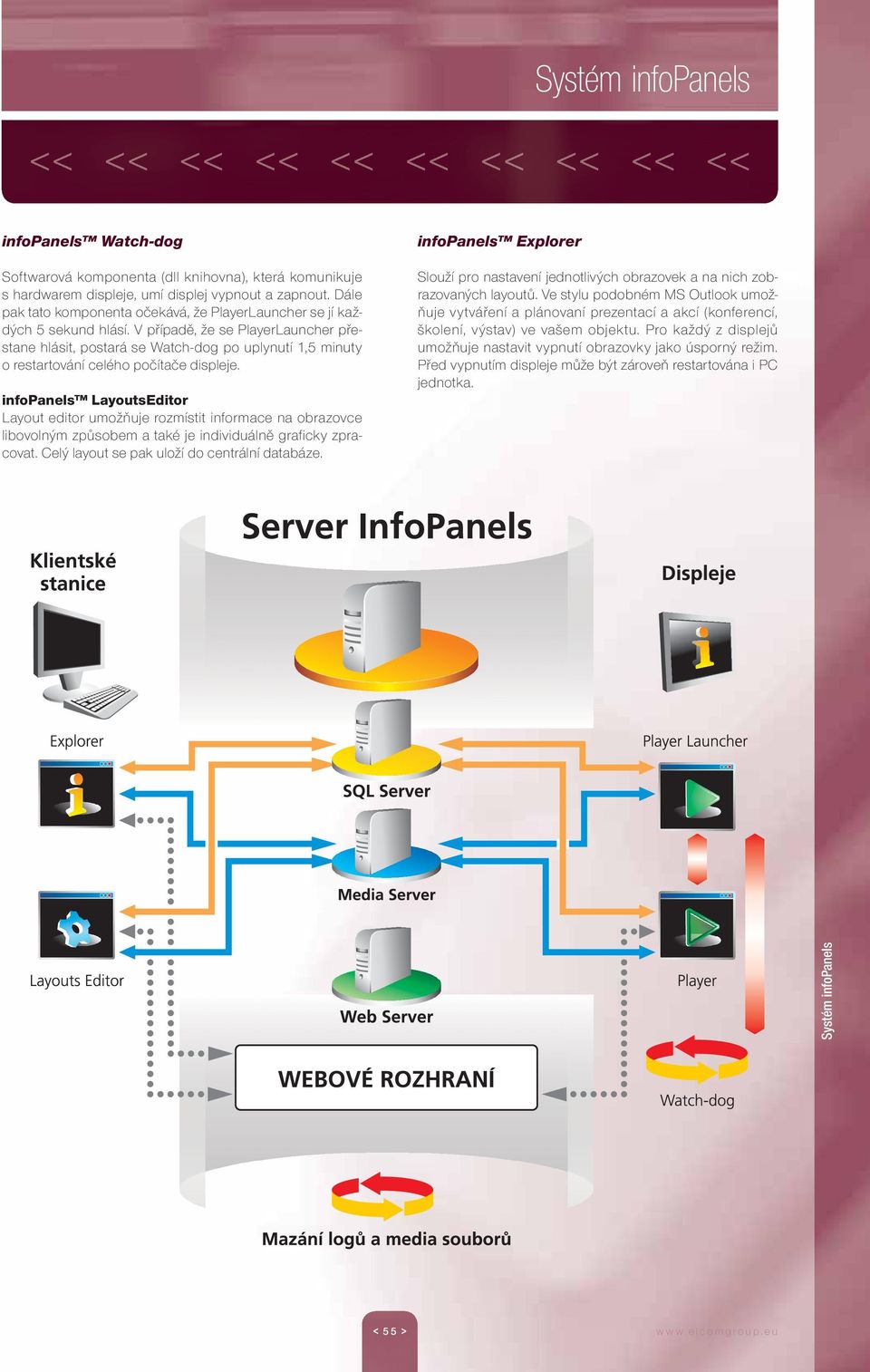

3 infopanels Watch-dog Softwarová komponenta (dll knihovna), která komunikuje s hardwarem displeje, umí displej vypnout a zapnout. Dále pak tato komponenta očekává, že PlayerLauncher se jí každých 5 sekund hlásí. V případě, že se PlayerLauncher přestane hlásit, postará se Watch-dog po uplynutí 1,5 minuty o restartování celého počítače displeje. infopanels LayoutsEditor Layout editor umožňuje rozmístit informace na obrazovce libovolným způsobem a také je individuálně graficky zpracovat. Celý layout se pak uloží do centrální databáze. infopanels Explorer Slouží pro nastavení jednotlivých obrazovek a na nich zobrazovaných layoutů. Ve stylu podobném MS Outlook umožňuje vytváření a plánovaní prezentací a akcí (konferencí, školení, výstav) ve vašem objektu. Pro každý z displejů umožňuje nastavit vypnutí obrazovky jako úsporný režim. Před vypnutím displeje může být zároveň restartována i PC jednotka. < 55 >

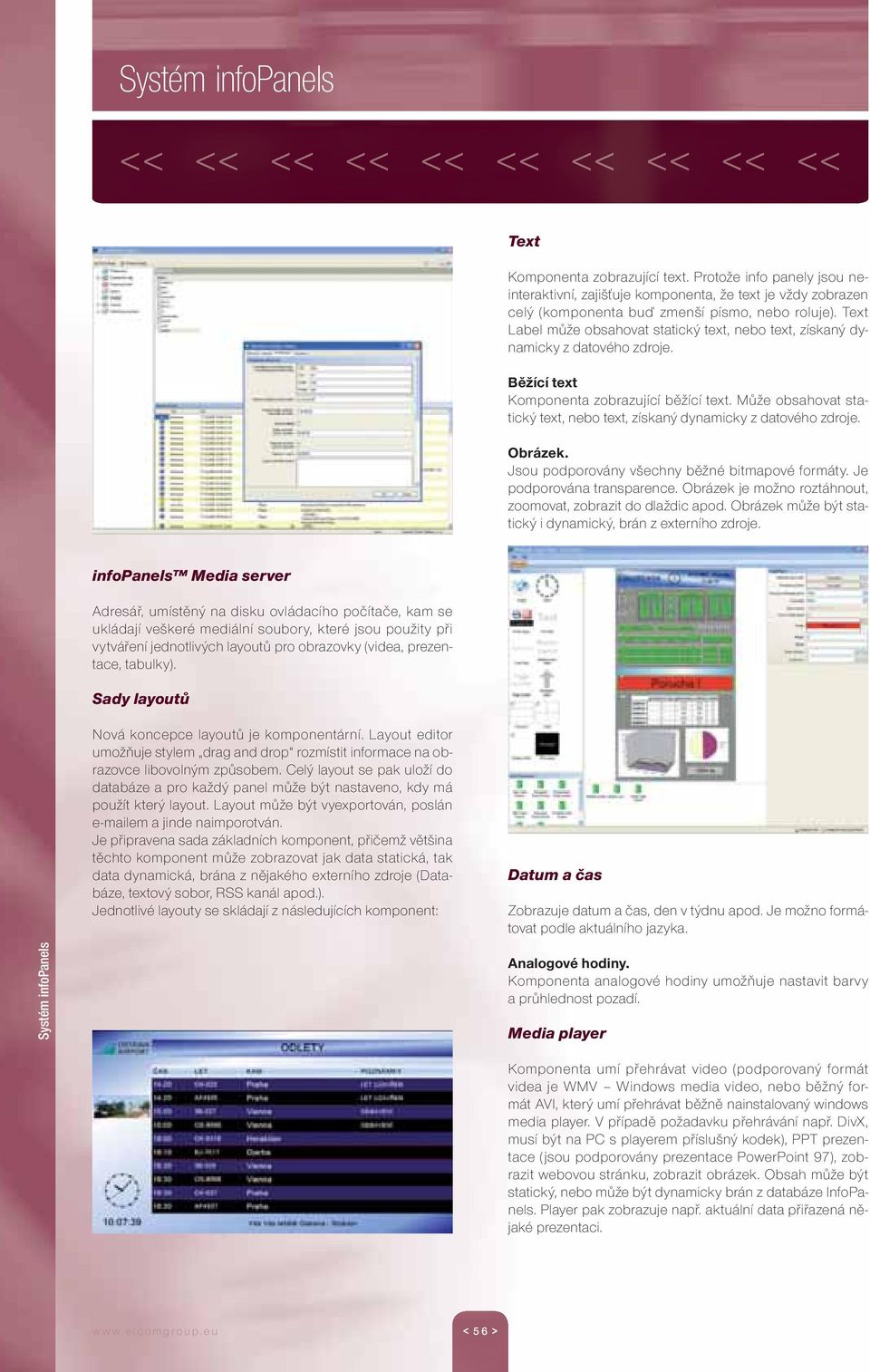

4 Text Komponenta zobrazující text. Protože info panely jsou neinteraktivní, zajišťuje komponenta, že text je vždy zobrazen celý (komponenta buď zmenší písmo, nebo roluje). Text Label může obsahovat statický text, nebo text, získaný dynamicky z datového zdroje. Běžící text Komponenta zobrazující běžící text. Může obsahovat statický text, nebo text, získaný dynamicky z datového zdroje. Obrázek. Jsou podporovány všechny běžné bitmapové formáty. Je podporována transparence. Obrázek je možno roztáhnout, zoomovat, zobrazit do dlaždic apod. Obrázek může být statický i dynamický, brán z externího zdroje. infopanels Media server Adresář, umístěný na disku ovládacího počítače, kam se ukládají veškeré mediální soubory, které jsou použity při vytváření jednotlivých layoutů pro obrazovky (videa, prezentace, tabulky). Sady layoutů Nová koncepce layoutů je komponentární. Layout editor umožňuje stylem drag and drop rozmístit informace na obrazovce libovolným způsobem. Celý layout se pak uloží do databáze a pro každý panel může být nastaveno, kdy má použít který layout. Layout může být vyexportován, poslán em a jinde naimporotván. Je připravena sada základních komponent, přičemž většina těchto komponent může zobrazovat jak data statická, tak data dynamická, brána z nějakého externího zdroje (Databáze, textový sobor, RSS kanál apod.). Jednotlivé layouty se skládají z následujících komponent: Datum a čas Zobrazuje datum a čas, den v týdnu apod. Je možno formátovat podle aktuálního jazyka. Analogové hodiny. Komponenta analogové hodiny umožňuje nastavit barvy a průhlednost pozadí. Media player Komponenta umí přehrávat video (podporovaný formát videa je WMV Windows media video, nebo běžný formát AVI, který umí přehrávat běžně nainstalovaný windows media player. V případě požadavku přehrávání např. DivX, musí být na PC s playerem příslušný kodek), PPT prezentace (jsou podporovány prezentace PowerPoint 97), zobrazit webovou stránku, zobrazit obrázek. Obsah může být statický, nebo může být dynamicky brán z databáze InfoPanels. Player pak zobrazuje např. aktuální data přiřazená nějaké prezentaci. < 56 >

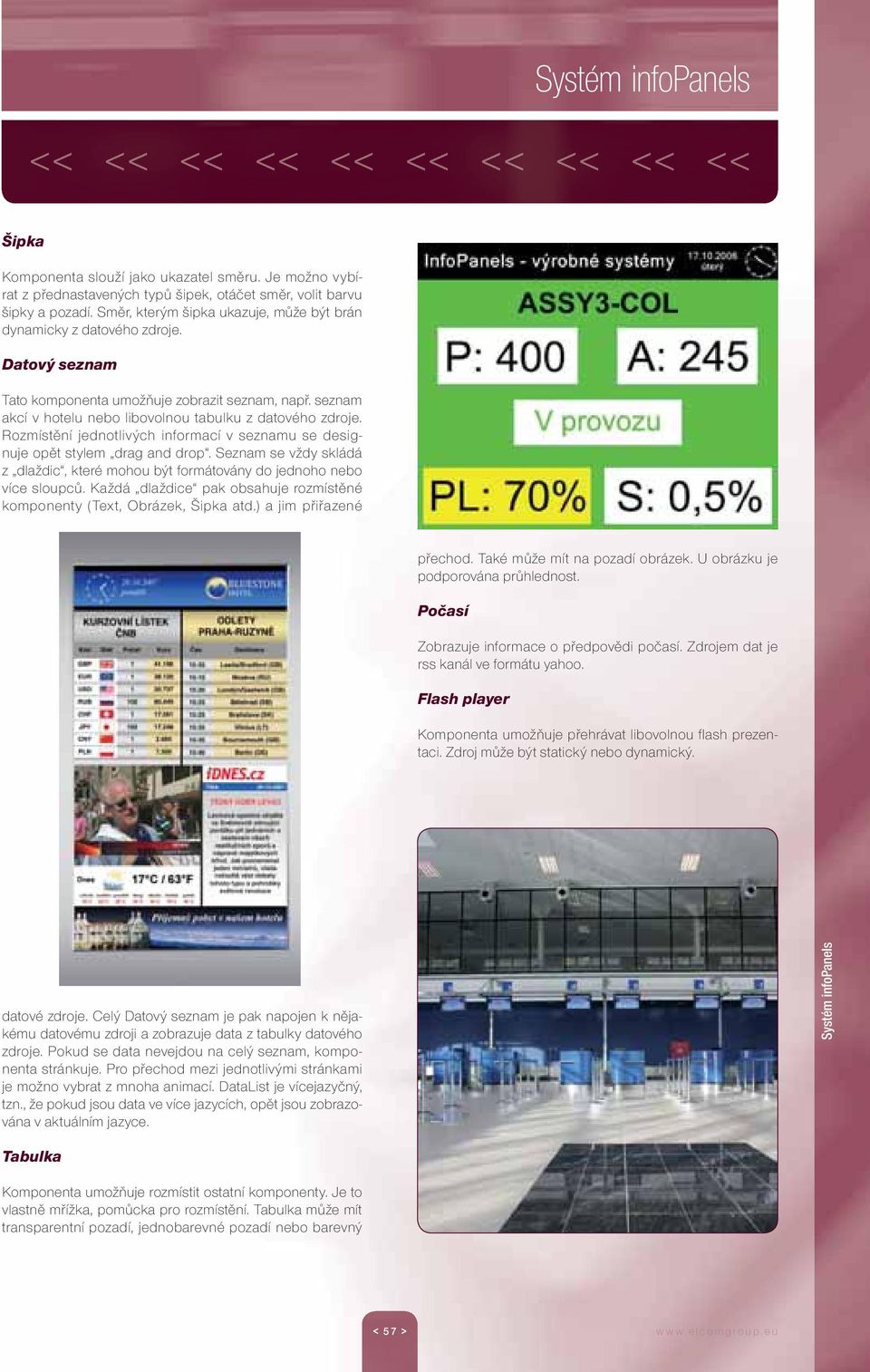

5 Šipka Komponenta slouží jako ukazatel směru. Je možno vybírat z přednastavených typů šipek, otáčet směr, volit barvu šipky a pozadí. Směr, kterým šipka ukazuje, může být brán dynamicky z datového zdroje. Datový seznam Tato komponenta umožňuje zobrazit seznam, např. seznam akcí v hotelu nebo libovolnou tabulku z datového zdroje. Rozmístění jednotlivých informací v seznamu se designuje opět stylem drag and drop. Seznam se vždy skládá z dlaždic, které mohou být formátovány do jednoho nebo více sloupců. Každá dlaždice pak obsahuje rozmístěné komponenty (Text, Obrázek, Šipka atd.) a jim přiřazené přechod. Také může mít na pozadí obrázek. U obrázku je podporována průhlednost. Počasí Zobrazuje informace o předpovědi počasí. Zdrojem dat je rss kanál ve formátu yahoo. Flash player Komponenta umožňuje přehrávat libovolnou flash prezentaci. Zdroj může být statický nebo dynamický. datové zdroje. Celý Datový seznam je pak napojen k nějakému datovému zdroji a zobrazuje data z tabulky datového zdroje. Pokud se data nevejdou na celý seznam, komponenta stránkuje. Pro přechod mezi jednotlivými stránkami je možno vybrat z mnoha animací. DataList je vícejazyčný, tzn., že pokud jsou data ve více jazycích, opět jsou zobrazována v aktuálním jazyce. Tabulka Komponenta umožňuje rozmístit ostatní komponenty. Je to vlastně mřížka, pomůcka pro rozmístění. Tabulka může mít transparentní pozadí, jednobarevné pozadí nebo barevný < 57 >

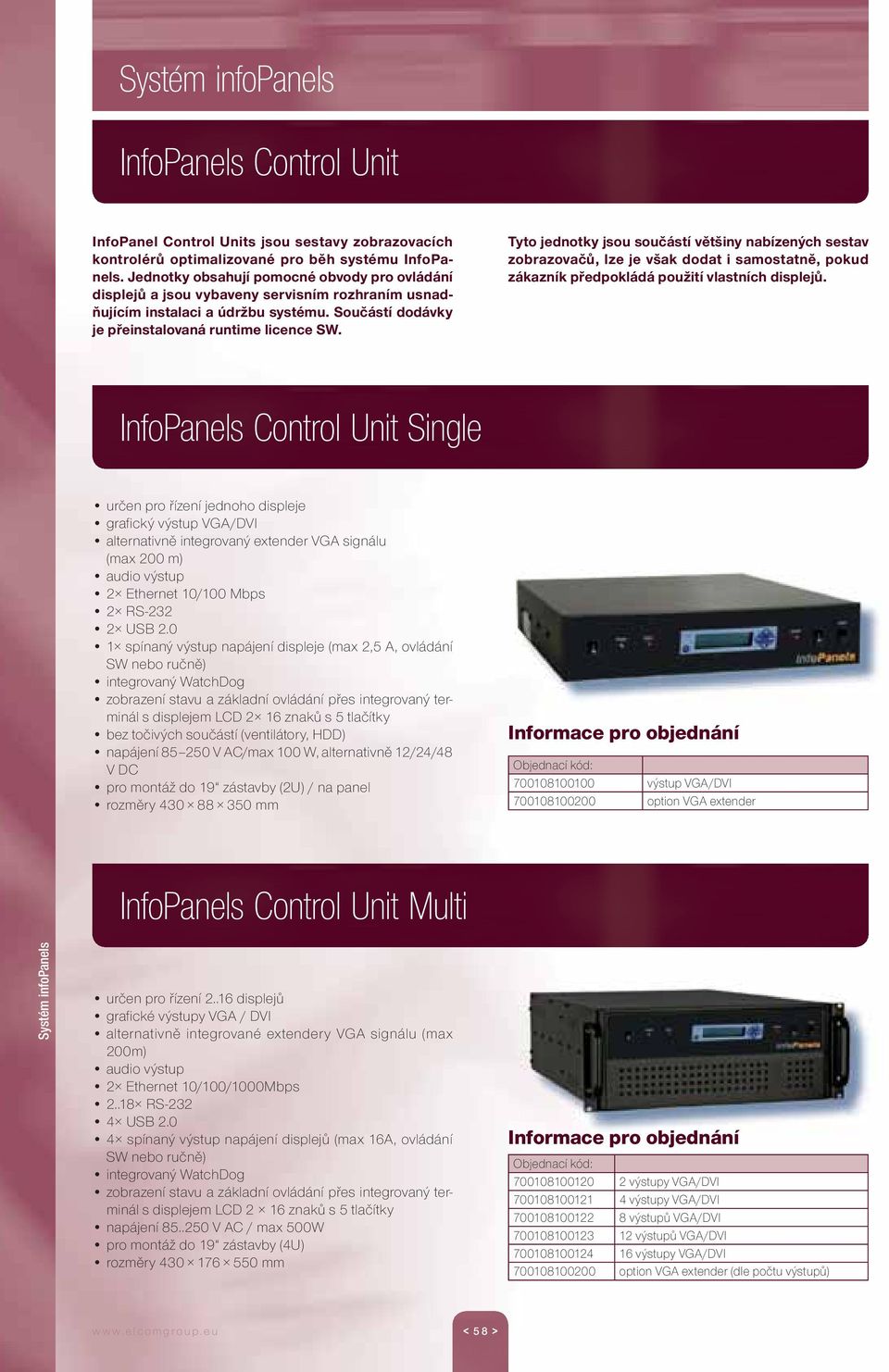

6 InfoPanels InfoPanel s jsou sestavy zobrazovacích kontrolérů optimalizované pro běh systému InfoPanels. Jednotky obsahují pomocné obvody pro ovládání displejů a jsou vybaveny servisním rozhraním usnadňujícím instalaci a údržbu systému. Součástí dodávky je přeinstalovaná runtime licence SW. Tyto jednotky jsou součástí většiny nabízených sestav zobrazovačů, lze je však dodat i samostatně, pokud zákazník předpokládá použití vlastních displejů. InfoPanels určen pro řízení jednoho displeje grafický výstup VGA/DVI alternativně integrovaný extender VGA signálu (max 200 m) audio výstup 2 Ethernet 10/100 Mbps 2 RS USB spínaný výstup napájení displeje (max 2,5 A, ovládání SW nebo ručně) integrovaný WatchDog zobrazení stavu a základní ovládání přes integrovaný terminál s displejem LCD 2 16 znaků s 5 tlačítky bez točivých součástí (ventilátory, HDD) napájení V AC/max 100 W, alternativně 12/24/48 V DC pro montáž do 19 zástavby (2U) / na panel rozměry mm Informace pro objednání Objednací kód: výstup VGA/DVI option VGA extender InfoPanels Multi určen pro řízení displejů grafické výstupy VGA / DVI alternativně integrované extendery VGA signálu (max 200m) audio výstup 2 Ethernet 10/100/1000Mbps RS USB spínaný výstup napájení displejů (max 16A, ovládání SW nebo ručně) integrovaný WatchDog zobrazení stavu a základní ovládání přes integrovaný terminál s displejem LCD 2 16 znaků s 5 tlačítky napájení V AC / max 500W pro montáž do 19 zástavby (4U) rozměry mm Informace pro objednání Objednací kód: výstupy VGA/DVI výstupy VGA/DVI výstupů VGA/DVI výstupů VGA/DVI výstupy VGA/DVI option VGA extender (dle počtu výstupů) < 58 >

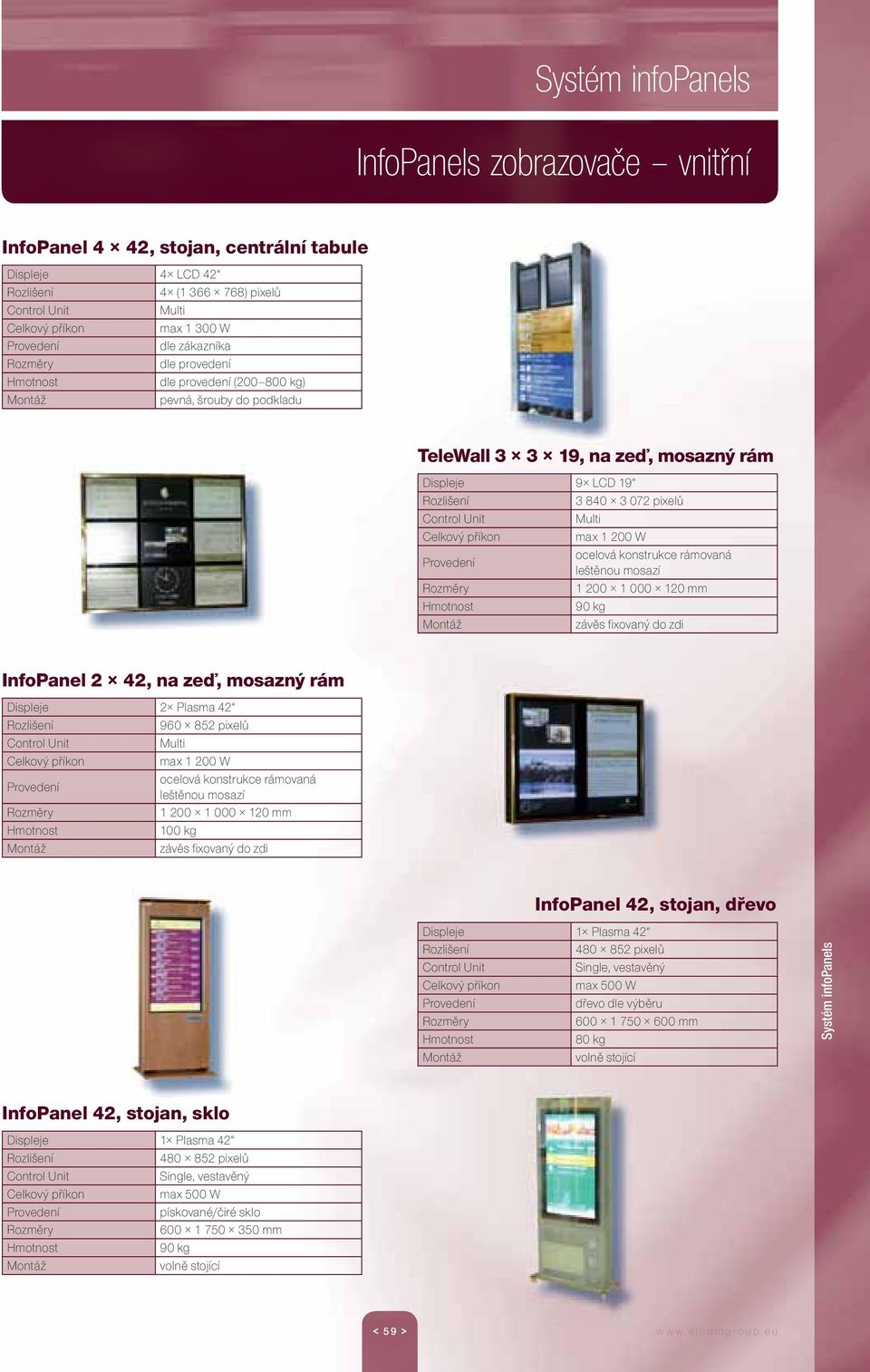

7 InfoPanels zobrazovače vnitřní InfoPanel 4 42, stojan, centrální tabule Displeje 4 LCD 42 4 ( ) pixelů Multi max W dle zákazníka dle provedení dle provedení ( kg) pevná, šrouby do podkladu TeleWall , na zeď, mosazný rám Displeje 9 LCD pixelů Multi max W mm 90 kg InfoPanel 2 42, na zeď, mosazný rám Displeje 2 Plasma pixelů Multi max W mm 100 kg InfoPanel 42, stojan, dřevo Displeje 1 Plasma pixelů, vestavěný max 500 W dřevo dle výběru mm 80 kg volně stojící InfoPanel 42, stojan, sklo Displeje 1 Plasma pixelů, vestavěný max 500 W pískované/čiré sklo mm 90 kg volně stojící < 59 >

8 InfoPanel 42, na zeď, mosazný rám Displeje 1 LCD pixelů max 300 W mm 40 kg InfoPanel 32, stojan, mosazný rám pixelů, vestavěný max 250 W mm 90 kg volně stojící InfoPanel 32, na zeď, mosazný rám pixelů max 250 W mm 32 kg InfoPanel 32, na zeď, nerezová ocel pixelů max 250 W ocelové zavěšení kryt z nerezové oceli mm 32 kg InfoPanel 32, zástavba, dřevěný kryt pixelů max 250 W dřevo dle výběru > mm > 32 kg pevná, šrouby do podkladu < 60 >

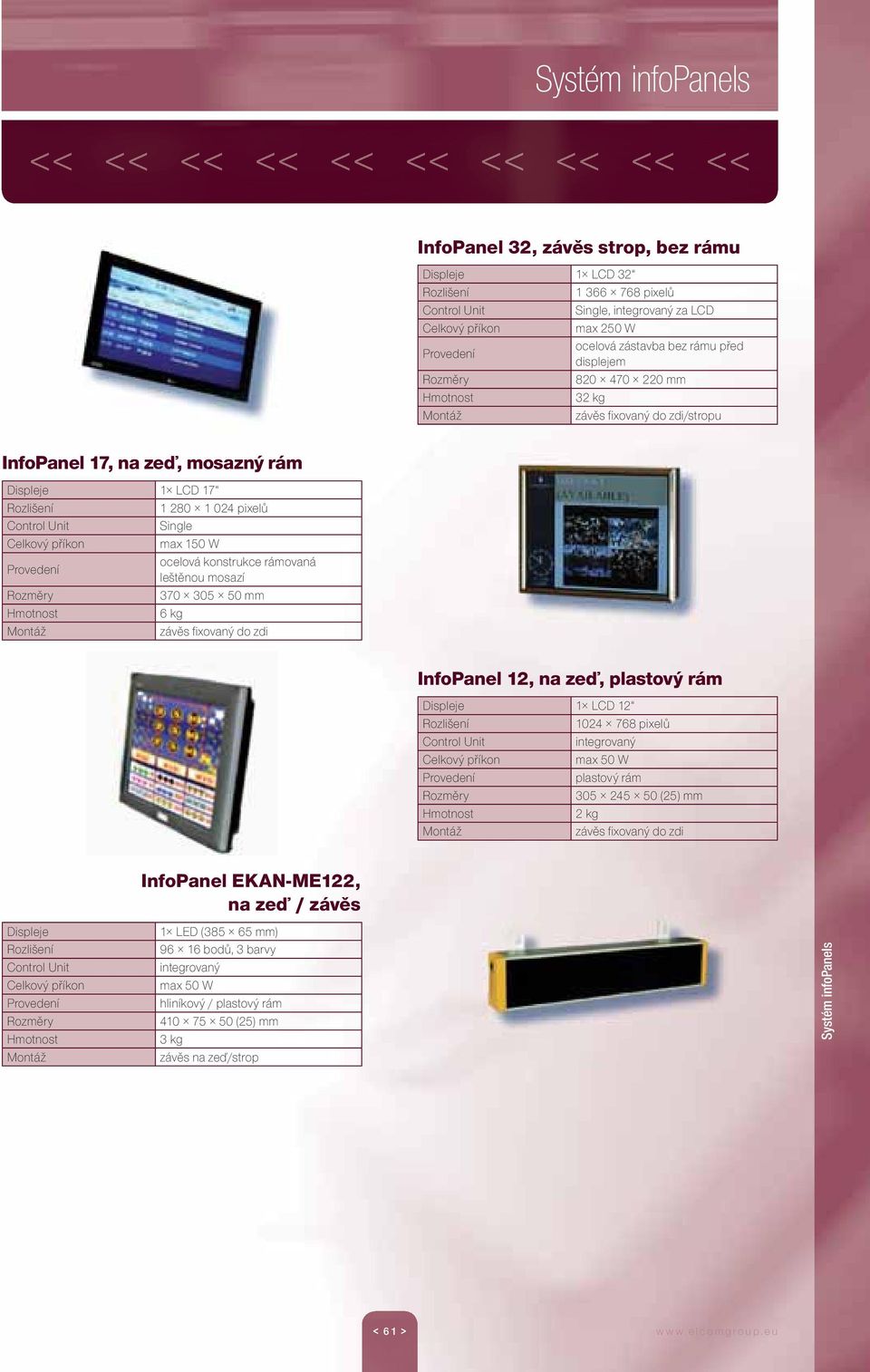

9 InfoPanel 32, závěs strop, bez rámu pixelů, integrovaný za LCD max 250 W ocelová zástavba bez rámu před displejem mm 32 kg /stropu InfoPanel 17, na zeď, mosazný rám Displeje 1 LCD pixelů max 150 W mm 6 kg InfoPanel 12, na zeď, plastový rám Displeje 1 LCD pixelů integrovaný max 50 W plastový rám (25) mm 2 kg Displeje InfoPanel EKAN-ME122, na zeď / závěs 1 LED ( mm) bodů, 3 barvy integrovaný max 50 W hliníkový / plastový rám (25) mm 3 kg závěs na zeď/strop < 61 >

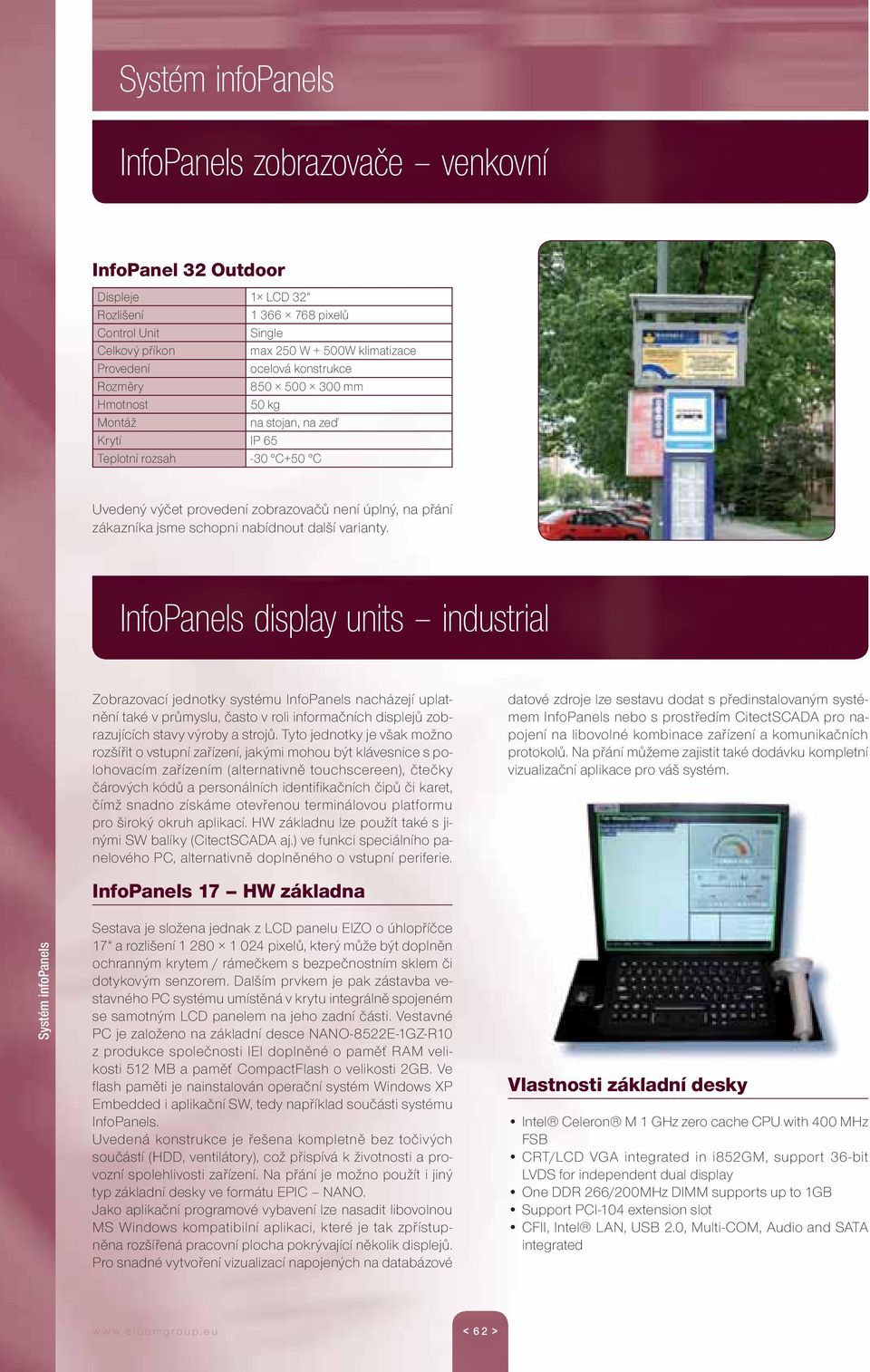

10 InfoPanels zobrazovače venkovní InfoPanel 32 Outdoor pixelů max 250 W + 500W klimatizace ocelová konstrukce mm 50 kg na stojan, na zeď Krytí IP 65 Teplotní rozsah -30 C+50 C Uvedený výčet provedení zobrazovačů není úplný, na přání zákazníka jsme schopni nabídnout další varianty. InfoPanels display units industrial Zobrazovací jednotky systému InfoPanels nacházejí uplatnění také v průmyslu, často v roli informačních displejů zobrazujících stavy výroby a strojů. Tyto jednotky je však možno rozšířit o vstupní zařízení, jakými mohou být klávesnice s polohovacím zařízením (alternativně touchscereen), čtečky čárových kódů a personálních identifikačních čipů či karet, čímž snadno získáme otevřenou terminálovou platformu pro široký okruh aplikací. HW základnu lze použít také s jinými SW balíky (CitectSCADA aj.) ve funkci speciálního panelového PC, alternativně doplněného o vstupní periferie. datové zdroje lze sestavu dodat s předinstalovaným systémem InfoPanels nebo s prostředím CitectSCADA pro napojení na libovolné kombinace zařízení a komunikačních protokolů. Na přání můžeme zajistit také dodávku kompletní vizualizační aplikace pro váš systém. InfoPanels 17 HW základna Sestava je složena jednak z LCD panelu EIZO o úhlopříčce 17 a rozlišení pixelů, který může být doplněn ochranným krytem / rámečkem s bezpečnostním sklem či dotykovým senzorem. Dalším prvkem je pak zástavba vestavného PC systému umístěná v krytu integrálně spojeném se samotným LCD panelem na jeho zadní části. Vestavné PC je založeno na základní desce NANO-8522E-1GZ-R10 z produkce společnosti IEI doplněné o paměť RAM velikosti 512 MB a paměť CompactFlash o velikosti 2GB. Ve flash paměti je nainstalován operační systém Windows XP Embedded i aplikační SW, tedy například součásti systému InfoPanels. Uvedená konstrukce je řešena kompletně bez točivých součástí (HDD, ventilátory), což přispívá k životnosti a provozní spolehlivosti zařízení. Na přání je možno použít i jiný typ základní desky ve formátu EPIC NANO. Jako aplikační programové vybavení lze nasadit libovolnou MS Windows kompatibilní aplikaci, které je tak zpřístupněna rozšířená pracovní plocha pokrývající několik displejů. Pro snadné vytvoření vizualizací napojených na databázové Vlastnosti ti základní desky Intel Celeron M 1 GHz zero cache CPU with 400 MHz FSB CRT/LCD VGA integrated in i852gm, support 36-bit LVDS for independent dual display One DDR 266/200MHz DIMM supports up to 1GB Support PCI-104 extension slot CFII, Intel LAN, USB 2.0, Multi-COM, Audio and SATA integrated < 62 >
