12V VENKOVNÍ OSVĚTLENÍ jednoduché & bezpečné!

Transkript

1 12V VENKOVNÍ OSVĚTLENÍ jednoduché & bezpečné!

2 12 voltové venkovní osvětlení pro montáž svépomocí! Naplánujte a nainstalujte si svépomocí jednoduché a bezpečné osvětlení zahrady. Kabely a svítidla lze jednoduše vzájemně pospojovat. Úsporná LED technologie 2

3 Obsah 4 12V, jednoduché a bezpečné 5 LED-Technologie 6 Popis systému 8 Tipy k instalaci 9 Sortiment 20 Osvětlovací plán 23 Nákupní seznam 3

4 12V - jednoduché a bezpečné Instalace svépomocí! 12V (malé napětí) je považováno evropskými směrnicemi za velmi bezpečné! Vylepšená technologie umožňuje 12V svítidlům dekorativně a zároveň funkčně osvětlit vaši zahradu. Celý osvětlovací systém, od transformátoru po svítidlo, je vybaven kompatibilními šroubovacími konektory, proto k jeho instalaci není zapotřebí žádných dalších nástrojů. Oproti klasickému 230V vedení, u které je nutné umístit kabely minimálně 0,5 m pod zem, můžete systémové kabely Garden Lights díky bezpečnému napětí 12V vést po povrchu nebo je umístit těsně pod povrch. Každý nainstalovaný systém tak lze kdykoliv přemístit nebo rozšířit. Bezpečnost a jednoduchost tohoto systému umožňuje každému vytvořit si v zahradě útulnou atmosféru bez pomoci elektřikáře. 12 volt, instalace svépomocí! 4

5 LED technologie Většína svítidel ze sortimentu Garden Lights se již dodává včetně LED světelného zdroje, přesto jsou v omezeném množství k dispozici i některé modely s halogenovou žárovkou. LED (Light Emitting Diodes) nabízíme v teplé bílé, bílé a modré barvě. Velkou výhodou LED jsou je především jejich extrémně nízká spotřeba a dlouhá životnost. Navíc jsou LED odolné vůči nárazu a málo se zahřívají. Většina LED světelných zdrojů ve svítidlech ze zahradního osvětlovacího systému Garden Lights je vyměnitelných. 5

6 Popis instalace Osvětlovací systém Garden Lights je navržen tak, abyste ho zvládli sami jednoduše, rychle a bez pomoci elektrikáře nainstalovat. Každé svítidlo je vybeveno 1 nebo 2 m kabelem zakončeným konektorem, který se napojuje do přípojů na hlavních rozvodových kabelech. Spoje jsou odolné vůči stříkající vodě. Všechny kabely, svítidla a transformátory jsou vybevany kompatibilními konektory Plug&Play, tak aby mohly být libovolně pospojovány. Výběr svítidel Vyberte si svítidla z nabídky zahradního systému Garden Lights. 2w 1w 2w 3w 6

7 Výběr transformátoru Součet příkonů (Watt) všech vámi vybraných svítidel udává potřebnou velikost transformátoru (21, 60 nebo 150 Watt), viz obrázek níže. Výběr kabelů V závislosti na zvoleném transformátoru můžete použít hlavní kabel, rozbočovač nebo prodlužovací kabel. Pří použití 21 nebo 60 W transformátoru doporučujeme začít hlavním kabelem 10 m SPT-1W, u 150W transformátoru hlavním kabelem 15 m SPT-3. V případě potřeby lze přímo za transformátor zapojit rozbočovač nebo prodlužovací kabel. 230v 0,5w 3w 21w 7

8 Tipy k instalaci vašeho 12V zahradního osvětlení Garden Lights Nepotřebujete žádného elektrikáře, instalaci zvládnete svépomocí. Ve většině zahrad se nachází venkovní zásuvka na 230V, která po přípojení k 12V transformátoru postačí na osvětlení celé zahrady. Jednoduché a bezpečné. Na rozdíl od klasického 230V vedení, které musí být umístěno do hloubky min. 0,5 m pod zem, můžete systémové kabely Garden Lights díky malému bezpečnému napětí 12V vést na povrchu nebo těsně pod povrchem. V závislosti na zatížení systému je maximální možná délka vedení přibližně 80 m. Pro větší bezpečí a požitek z osvětlení domu a zahrady můžete použít automatické spínání. Extra komfort nabízí univerzální 12V dálkový ovladač, se kterým můžete ovládat až 9 na sobě nezávislých světelných okruhů. NÁŠ 12V SYSTÉM VÁM POMŮŽE DOCÍLIT BEZPEČÍ A KOMFORTU VE VAŠÍ ZAHRADĚ. 12V časovač + soumrakový spínač 12V pohybový senzor 12V dálkový ovladač + přijímač 8

9 Nástěnná svítidla Deimos LED - bílá - 1W 39 lumen K hliník - antracitová 140 x 80 mm (VxH) + Deimos LED - teplá bílá - 1W 30 lumen K hliník - černá 140 x 80 mm (VxH) Halo LED - bílá - 2W 47 lumen K / 6000 K hliník/sklo - antracitová 100 x 50 mm (VxH) + Lotus LED - bílá - 1W 15 lumen K 70 x 35 mm (VxH) Palm SMD LED - teplá bílá -1W 35 lumen K 100 x 60 mm (VxH) + Eclips SMD LED - teplá bílá - 3W 130 lumen K plast - černá 180 x 38 mm (VxH) Energetická třída: A Aurora SMD LED - teplá bílá - 3W 130 lumen K 100 x 27 mm (VxH) Energetická třída: A Lunar SMD LED - teplá bílá - 2W 64 lumen K - černá 185 x 180 mm (HxT) Olympia LED - bílá - 2W 47 lumen K hliník - antracitová 320 x 80 mm (VxŠ) + Callisto LED - teplá bílá - 1,5W 90 lumen K hliník/sklo - hnědá 240 x 170 mm (VxŠ) + Etu hliník - stříbrošedá 155 x 95 mm (VxŠ) Nano LED MR11 - teplá bílá - 2W 120 lumen K hliník - stříbrošedá 105 x 85 mm (VxŠ) 9

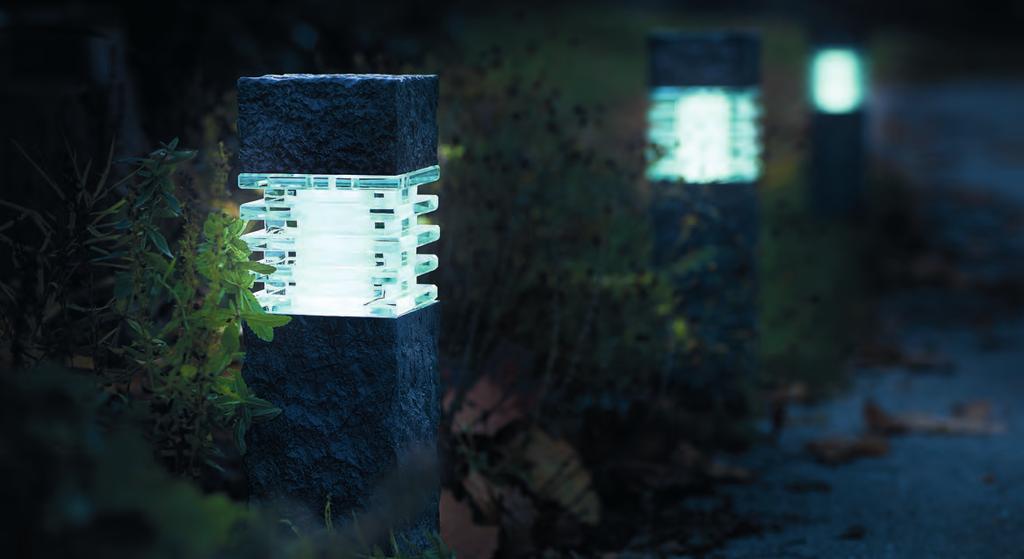

10 Stojací svítidla Nepos polyresin/sklo - bílá 400 x 110 mm (VxŠ) Titan polyresin/sklo - bílá 600 x 110 mm (VxŠ) Phobos LED - bílá - 2W 88 lumen K polyresin/sklo - antracitová 400 x 110 mm (VxŚ) + Kolossos LED - bílá - 2W 88 lumen K polyresin/sklo - antracitová 600 x 110 mm (VxŠ) + Iberus hliník/sklo - antracitová 365 x 100 mm (VxŠ) Lilium LED - teplá bílá - 3W hliník/sklo - stříbrošedá 170 x 100 mm (VxŠ) Arco LED - teplá bílá - 3W hliník/sklo - černá 405 x 64 mm (VxŠ) Arco LED - teplá bílá - 3W hliník/sklo - černá 573 x 64 mm (VxŠ) Europa LED - teplá bílá - 2W 64 lumen K - černá 400 x 180 mm (VxŠ) Oak set SMD LED - 3x teplá bílá - 1W (3x) 35 lumen K 200 x 48 mm (VxŠ) + Kompletní set s transformátorem a hlavním kabelem

11 Elan hliník - stříbrošedá 705 x 165 mm (VxŠ) Rumex LED - teplá bílá - 1,5W 90 lumen K hliník/sklo - antracitová 380 x 140 mm (VxŠ) + Vitex LED - teplá bílá - 1,5W 90 lumen K hliník/sklo - stříbrošedá 365 x 100 mm (VxŠ) + Helix LED G4 - teplá bílá - 1,5W 90 lumen K hliník/sklo - stříbrošedá 365 x 100 mm (VxŠ) + Albus LED - warm weiß - 2W 120 lumen K 410 x 60 mm (VxŠ) Atila LED - teplá bílá - 2W 120 lumen K 610 x 60 mm (VxŠ) Orion LED - bílá - 2W 130 lumen K 410 x 60 mm (VxŠ) Argos LED - bílá - 2W 130 lumen K 590 x 60 mm (VxŠ) Locos LED - teplá bílá - 1,5W 90 lumen K hliník/sklo - hnědá 530 x 120 mm (VxŠ) + Laurus LED T10 - teplá bílá - 1,5W 90 lumen K plast - antracit 365 x 120 mm (VxŠ) Larix LED T10 - teplá bílá - 1,5W 90 lumen K plast - antracitová 315 x 100 mm (VxŠ) Linum LED - teplá bílá - 2W 43 lumen K plast - antracitová 160 x 60 mm (VxŠ) 11

12 Reflektory Focus hliník - černá 180 x 150 mm (VxŠ) Corvus LED - teplá bílá - 5W 320 lumen K hliník - černá 190 x 135 mm (VxŠ) Arcus LED MR16 - teplá bílá - 5W 320 lumen K hliník - černá 120 x 110 mm (VxŠ) Energetická třída: A Flood LED - teplá bílá - 15W 786 lumen K hliník - černá 87 x 115 mm (VxŠ) Energetická třída: A Flo hliník - antracitová 500x 60 mm (VxŠ) Flo hliník - bílá 500x 60 mm (VxŠ) Olympus LED - bílá - 2W 47 lumen K hliník - antracitová 410 x 80 mm (VxŠ) + Etu hliník - stříbrošedá 155 x 95 mm (VxŠ) Nano LED MR11 - teplá bílá - 2W 120 lumen K hliník - stříbrošedá 105 x 85 mm (VxŠ) Elatus LED - teplá bílá - 2W 64 lumen K hliník - grafitová 280 x 90 mm (VxŠ) Minus LED - teplá bílá - 2W 64 lumen K hliník - grafitová 70 x 90 mm (VxŠ)

13 Flood LED - teplá bílá - 30W 1497 lumen K hliník - černá 140 x 180 mm (VxŠ) Energetická třída: A Alder LED MR11 - teplá bílá - 2W 120 lumen K plast - černá 65 x 85 mm (VxŠ) Alder set LED MR11 - teplá bílá - 2W (3x) 120 lumen K plast - černá 65 x 85 mm (VxŠ) Galileo LED MR11 - teplá bílá - 2W 120 lumen K 90 x 80 mm (VxŠ) Catalpa x 80 mm (VxŠ) Catalpa set (3x) 105 x 80 mm (VxŠ) Arigo x 90 mm (VxŠ) Atlas x 100 mm (VxŠ) Protego LED MR16 - teplá bílá - 5W 320 lumen K 140 x 120 mm (VxŠ) Energetická třída: A Cylon polyresin/hliník - černý granit 100 x 100 mm (VxŠ) Lapis polyresin - šedá 110 x 145 mm (VxŠ) Lapis set (3x) polyresin - šedá 110 x 145 mm (VxŠ) 13

14 Zápustná svítidla Orientační osvětlení Alpha LED - bílá - 0.5W 10 lumen K x 42 mm (VxŠ) Alpha LED - teplá bílá - 0.5W 10 lumen K x 42 mm (VxŠ) Alpha LED - modrá - 0.5W 2 lumen K x 42 mm (VxŠ) Sirius LED - modrá - 1W 5 lumen K x 70 mm (VxŠ) Astrum LED - bílá - 0.5W 4 lumen K 28 x 40 mm (VxŠ) Astrum LED - modrá - 0.5W 1 lumen K 28 x 40 mm (VxŠ) Axis LED - bílá - 0.5W 4 lumen K 28 x 70 mm (VxŠ) 14 Atria LED - teplá bílá - 0.5W 10 lumen K x 42 mm (VxŠ) Atria LED - modrá - 0.5W 2 lumen K x 42 mm (VxŠ) Xerus LED - bílá - 2W 47 lumen K polyresin - antracitová 140 x 140 x 75 mm (DxŠxV) + Exillis LED - bílá - 2W 36 lumen K polyresin - antracitová 200 x 100 x 75 mm (DxŠxV) +

15 Sirius LED - teplá bílá - 1W 30 lumen K x 70 mm (VxŠ) Leda LED - teplá bílá - 1W 30 lumen K x 70 mm (VxŠ) Aureus LED - teplá bílá - 2W 43 lumen K x 96 mm (VxŠ) Elara LED - teplá bílá - 2W 43 lumen K x 96 mm (VxŠ) Brevus LED - bílá - 1W 33 lumen K 52 x 70 mm (VxŠ) Breva LED - bílá - 1W 33 lumen K 52 x 70 mm (VxŠ) Hibria LED - bílá - 2W 45 lumen K 110 x 96 mm (VxŠ) Hybra LED - bílá - 2W 45 lumen K 110 x 96 mm (VxŠ) IP67 Umbra x 105 mm (VxŠ) Aurea LED - teplá bílá - 3W x 96 mm (VxŠ) Rubum LED - teplá bílá - 5W 320 lumen K hliník - černá 110 x 160 mm (VxŠ) Energetická třída: A 15

16 Dekorativní svítidla Světelné objekty Round LED - RGB/teplá bílá - 2W 52 lumen polyethylen - bílá ø 300 mm + Round LED - RGB/teplá bílá - 3W 65 lumen polyethylen - bílá ø 400 mm Round LED - RGB/teplá bílá - 4W 97 lumen polyethylen - bílá ø 500 mm RGB LED teplá bílá + 7 barev Oval LED - RGB/teplá bílá - 2W 52 lumen polyethylen - bílá 170 x 280 mm (VxŠ) + 16 Oval LED - RGB/teplá bílá - 2W 52 lumen polyethylen - bílá 270 x 350 mm (VxŠ) + Flat LED - RGB/teplá bílá - 2W 52 lumen polyethylen - šedá 150 x 400 mm (VxŠ) +

17 Fontana LED - teplá bílá - 1W 20 lumen K plast - černá 50 x 31 mm (VxŠ), hadice ø 3/4 Linea LED - teplá bílá - 2W 3 lumen/led K plast - černá 10 m (100 LED) Linea 2 prodloužení LED - teplá bílá - 2W 3 lumen/led K plast - černá 10 m (100 LED) Linea 1 (Kód produktu ) je svítící řetěz se 100 LED v teplé bílé barvě, kterým krásně nasvítíte stromy, okrasné keře a ostatní elementy v zahradě. Linea 1 se dá nastavit prodlužovacím řetězem Linea 2 (Kód produktu ) až do celkové délky 50m. 17

18 Příslušenství 12V venkovní transformátory max.21w (Ecodesign dle zákona 1194/2012) max.60w (Ecodesign dle zákona 1194/2012) max.150w (Ecodesign dle zákona1194/2012) 4X 6X 12V hlavní kabely a jejich příslušenství M hlavní kabel se 4 přípoji (SPT-1W, max. 120W) k použití s 21W a 60W transformátorem M hlavní kabel se 6 přípoji (SPT-3, max. 150W) k použití se 150W transformátorem PRODLUŽOVACÍ KABEL ROZBOČOVAČ Prodlužovací kabel - 2 M SPT-1W s konektory, max. 120W Prodlužovací gumový kabel - 2 M s konektory, max. 120W Prodlužovací gumový kabel - 5 M s konektory, max. 120W Prodlužovací kabel - 6 M SPT-1W s konektory, max. 120W Prodlužovací kabel - 10 M SPT-3 s konektory, max. 150W Rozbočovač - 15cm SPT-2W se 3 přípoji, max. 150W KONEKTOR ŠROUBOVACÍ KONEKTOR Konektor (SPT-1W SPT-1W) Konektor (SPT-1W SPT-3) Šroubovací konektor SPT-1W Šroubovací konektor SPT-3W 12V dálkový ovladač + přijímač V dálkový ovladač + přijímač, max. 150W V přijímač, max. 150W Kompatibilní s 12V AC-DC aplikacemi (univerzální). 9 zón - přijímačů lze samostatně ovládat jedním ovladačem. Každý přijímač lze zatížit do max. 150W. Dosah ca. 40 M (v rovném terénu) 12V časovač + soumrakový spínač Max. 150W - 2 M kabel - Zapnuto/Vypnuto - Soumrak/Úsvit hod - spotřeba 6W 12V pohybový senzor Max. 60W - 3 M kabel - Automatické sepnutí při pohybu v monitorované oblasti - Monitorovací oblast, horizontálně 90 a vertikálně 45 do 5 m - Čas spínání: 20 Sek., 1 Min. nebo 5 Min. - Nedoporučujeme propojení se soumrakovým spínačem s časovačem ( ) a dálkovým ovladačem ( ) - Součástí balení je nástěnný držák a zemní trn. 18

19 LED světelné zdroje LED MR16 RGB 12V 3W GU lm (Světelný zdroj s IR dálkovým ovladačem) LED MR16 RGB 12V 3W GU lm LED teplá bílá 12V 1.5W G lm, 3000 K LED bílá 12V 1.5W G lm, 6000 K LED teplá bílá 1.5W T10/15-90 lm, 3000 K LED MR 16 teplá bílá 3W lm, 3000 K LED MR16 teplá bílá 5W lumen, 3000 K LED MR11 2x teplá bílá 12V 2W G lm, 3000 K LED MR16 20x bílá 12V 2W GU lm, 6000 K LED MR16 20x teplá bílá 12V 2W GU lm, 3000 K SMD LED Zylinder 24x bílá 12V 2 W GU lm, 6000 K SMD LED Zylinder 24x teplá bílá 12V 2W GU lm, 3000 K LED s efektem plamínku 12V 1W G4-6 lm, 2700 K MR16 POWER LED RGB S OVLADAČEM MR16 LED 3W MR11 2W PATICE T10/15 LED 1.5W LED speciální světelné zdroje SMD LED 3x bílá 12V 0.5W G lm, 6000 K SMD LED 3x modrá 12V 0.5W G5.3-2 lm, K SMD LED 3x teplá bílá 12V 0.5W G lm, 3000 K SMD LED 3x teplá bílá 12V 1W G lm, 3000 K LED unit 12x teplá bílá 12V 2W GU5.3 SMD - 43 lm, 3000 K LED unit 16x teplá bílá 12V 2W GU lm, 3000 K LED unit 16x bílá 12V 2W GU lm, 6000 K LED unit 15x teplá bílá 12V 2W GU lm, 3000 K SMD LED unit 6x blau 12V 1W GU5.3-5 lm, K LED unit 15x bílá 12V 2W GU lm, 6000 K LED unit 6x bílá 12V 1W GU lm, 8000 K LED unit 7x bílá 12V 1W - 39 lm, 6000 K LED unit 6x teplá bílá 12V 1W GU lm, 3000 K LED unit 7x teplá bílá 12V 1W - 30 lm, 3000 K LED unit 12x bílá 12V 2W GU5.3 SMD - 45 lm, 8000 K 16X 15X 12X 6X Halogen MR11 / MR MR11 12V 10W G4-78lm, 3000K MR16 12V 10W GU lm, 3000K MR16 12V 20W GU lm, 3000K MR16 12V 50W GU lm, 3000K Halogen JC JC 12V 5W G4-33lm, 3000K JC 12V 10W G4-82lm, 3000K JC 12V 20W G4-166lm, 3000K Žárovky V 5W T15-28lm, 3000K V 7W T15-55lm, 3000K V 10W T15-76lm, 3000K MR16 JC WEDGE BULB Ostatní příslušenství Sada pérek pro uchycení svítidla do podhledu - Kompatibilní s: Hibria, Hybra, Aureus, Elara, Aurea 4X 19

20 Plán osvětlení Výběr svítidel 1 Minus 2 2w 6 Corvus 20 Nepos 20w 7 5w Olympus 4 3 Arigo 20w 8 2w Lapis Albus 5 2w Alpha 1w w Deimos 0,5w Umbra 20w

21 Výběr transformátu Většina svítidel ze sortimentu Garden Lights se již dodává včetně LED světelného zdroje. Některá svítídla mohou stále ještě obsahovat halogenovou žárovku. Pokud se rozhodnete vyměnit například 20W halogenovou žárovku za úsporný 4W LED světelný zdroj, ušetříte až 80% energie. Další výhodou LED světelných zdrojů je, že vám v určitých případech umožní místo 150W transformátoru použít 60W transformátor, nebo navýšit počet svítidel. Halogenový světelný zdroj LED světelný zdroj 1 1 x 2 watt = 2 watt 1 1 x 2 watt = 2 watt 2 2 x 20 watt = 40 watt 2 2 x 3 watt = 6 watt 3 1 x 20 watt = 20 watt 3 1 x 3 watt = 3 watt 4 2 x 2 watt = 4 watt 4 2 x 2 watt = 4 watt 5 1 x 1 watt = 1 watt 5 1 x 1 watt = 1 watt 6 2 x 5 watt = 10 watt 6 2 x 5 watt = 10 watt 7 2 x 2 watt = 4 watt 7 2 x 2 watt = 4 watt 8 1 x 20 watt = 20 watt 8 1 x 3 watt = 3 watt x 0,5 watt = 1 watt 9 2 x 0,5 watt = 1 watt 1 x 20 watt = 20 watt 10 1 x 3 watt = 3 watt Celkem = 122 watt 150W Celkem = 37 watt 60W Výběr kabelů Hlavní kabely 5 M 4 M 2 M 2 M 15 M SPT-3 hlavní kabel se 6 přípoji max 150W 10 M SPT-1W hlavní kabel 4 přípoji max 120W Prodlužovací kabely 10 M SPT-3 prodlužovací kabel max 150W 6 M SPT-1W Prodlužovací kabel max 120W Rozbočovač SPT-2W se 3 přípoji max 150W Připojovací kabel u svítidla - součást svítidla 21

22

23 Nákupní seznam Sestavte si nákupní seznam. Výběr svítidel KÓD PRODUKTU NÁZEV PO ET WATT/1 SVÍTIDLO SOU ET WATT SOU ET WATT Výběr transformátoru SOU ET WATT VŠECH SVÍTIDEL VÝB R PRODUKT DO 21W KÓD PRODUKTU / 21 WATT DO 60W KÓD PRODUKTU / 60 WATT DO 150W KÓD PRODUKTU / 150 WATT Výběr kabelů TRANSFORMÁTOR 21 WATT > KÓD PRODUKTU / HLAVNÍ KABEL 10 METR SE 4 KONEKTORY TRANSFORMÁTOR 60 WATT > KÓD PRODUKTU / HLAVNÍ KABEL 10 METR SE 4 KONEKTORY TRANSFORMÁTOR 150 WATT > KÓD PRODUKTU / HLAVNÍ KABEL 15 METR SE 6 KONEKTORY Výběr prodlužovacích kabelů a rozbočovače Počet prodlužovacích kabelů a rozbočovačů je dán počtem svítidel a jejich rozmístěním. Prodlužovací kabely a rozbočovače se připojují na konektory hlavních rozvodových kabelů. 23
