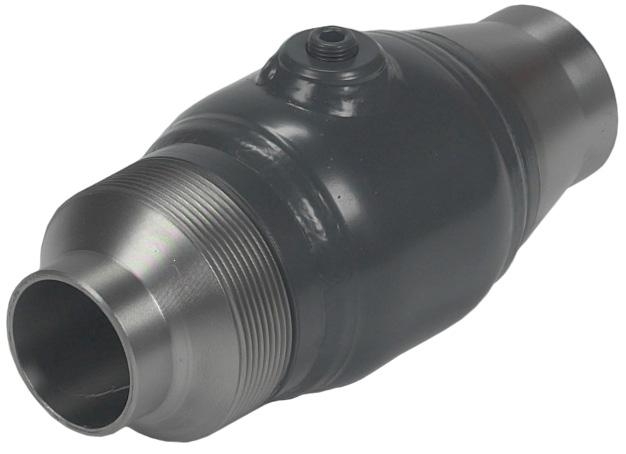

Kulové kohouty hot tap JIP
|
|
- Štěpán Navrátil
- před 5 lety
- Počet zobrazení:
Transkript
1 Popis Kulové kohouty hot tap Danfoss JIP byly navrženy pro rozšíření soustav dálkového vytápění a jiných uzavřených okruhů vodovodních soustav, ve kterých je voda ošetřována tak, aby nedocházelo k vnitřní korozi. Instalaci lze provést pomocí sady speciálních nástrojů za plného provozu systému, což minimalizuje prodlevy a šetří čas i peníze koncovým uživatelům. Kohouty mají plně svařované tělo, aby splňovaly požadavky na kohouty používané v soustavách dálkového vytápění a dálkového chlazení a aby zajišťovaly nejvyšší stupeň bezpečnosti. Díky své konstrukci jsou tyto kohouty ideální pro podzemní instalace: Energetická úspora: s optimálním provedením průtoku mají tyto kohouty nejvyšší hodnotu kv na trhu, a proto i nejnižší energetickou spotřebu při čerpání. Dlouhá životnost a optimální těsnost díky konstrukci a zvolenému materiálu pro těsnění kulového kohoutu a těsnění vřetena (karbonem vyztužený teflon PTFE). Kohouty jsou bezobslužné. Technické údaje: DN PN 25/40 Teplota: C Médium: Cirkulační voda / voda s glykolem do 50 % Min. skladovací a přepravní teplota: -40 C Schválení a normy: 100% konečná kontrola kvality. Zkouška těsnosti a pláště stejně jako zkouška rozměrů a funkčnosti se provádí u každého kohoutu v souladu s platnou normou (EN 122 část 1 P10-P11-P12 a část 2 F20). Směrnice pro tlaková zařízení 2014/8/EU-H1 Danfoss A/S je certifikován podle normy ISO 9001 Další certifikace podle norem ISO a OHSAS Důležité sdělení Dodržujte prosím německou směrnici AGFW FW 432 v nejnovějším znění. Tato směrnice obsahuje: Betriebliche Mindestanforderungen an die Erstellung eines Rohr-abzweiges an in Betrieb befindlichen Fernwärme-leitungen (minimální pracovní pokyny pro připojování odboček k potrubím dálkového vytápění za provozu, podle metody hot tap). Danfoss VD.KD.R2.48 1
2 Objednávání Kohouty hot tap JIP-WW navařovací připojení DN mm PN bar Průměr otvoru mm Ø15 Ø24 Ø24 Ø40 Ø40 Ø48 Ø5 Ø79 05N010 05N N011 05N N012 05N N013 05N0141 skříňky adaptéru 05N N N1004 Hlavní komponenty pro navrtávání potrubí pod tlakem 1. Jr. Elektrický pohon 2. Jr. Zasouvací objímka 3. Jr. Prodloužení zasouvací objímky 4. Jr. Seřizovací rukojeť 5. Jr. Tělo. Jr. Základní hřídel 7. Jr. Prodloužení hřídele 8. Jr. Sklíčidlo 9. Jr. Děrovačka 10. Jr. Středicí vrták 11. Jr. Manometr 12. Jr. Uzavírací kohout 13. Kulový kohout hot tap D D SEKCE D D 2 VD.KD.R2.48 Danfoss
3 Box s nářadím pro hot tap Řada kulových kohoutů DN Starý typ boxu s nářadím pro hot tap Nový typ boxu s nářadím pro hot tap Hot tap navrtávací souprava kompletní rozsah DN N1000 Hot tap navrtávací souprava se skříňkou adaptéru kompletní rozsah DN N8310 1) + 05N8312 1) 05N N1002 Hot tap navrtávací souprava se skříňkou adaptéru rozsah DN N8310 1) 05N N1003 Hot tap navrtávací souprava se skříňkou adaptéru rozsah DN N8312 1) 05N N1004 1) Staré boxy s nářadím neobsahovaly vrtačku METABO Náhradní díly pro box s nářadím pro hot tap Vrtáky, děrovačky a adaptéry Obrázek Velikost kohoutu Průměr otvoru Kompletní navrtávací vrták DN 20 Ø15 nepoužito DN 25/32 Ø24 05N8012 DN 40/50 Ø40 05N8013 DN 5 Ø48 05N8093 DN 80 Ø5 05N8014 DN 100 Ø79 05N8097 JIP-HTT Sada nástrojů JR RL 05N100 JIP-HTT Sada těsnění JR RL (pro vrtačku) 05N1007 JIP-HTT Sada těsnění pro adaptér DN N1020 JIP-HTT Box s příslušenstvím JR RL 05N1008 JIP-HTT 5 ks Středicí vrták Jr normální (120 mm) 05N1009 JIP-HTT 5 ks Středicí vrták Jr krátký (90 mm) 05N1010 Danfoss VD.KD.R2.48 3
4 Uspořádání a součásti boxu s nářadím 1. Objímka adaptéru DN40 2. Objímka adaptéru DN25 3. Sada imbusových klíčů 2,5 10 mm 4. Adaptér DN20 5. Imbusový klíč 14 mm. Adaptér DN32 7. Imbusový klíč 10 mm 8. Imbusový klíč 7 mm 9. Imbusový klíč 5 mm 10. Imbusový klíč 4 mm 11. Sada náhradních těsnění 12. Středicí vrták MH normální (120 mm) 13. Středicí vrták MH krátký (90 mm) 14. Adaptér DN Děrovačka HSS mm 1. Šroubovák mm 17. Adaptéry DN Adaptéry DN Adaptéry DN N1002 JIP-HTT Skříňka adaptéru DN Uspořádání a součásti boxu s nářadím 1. Elektrický pohon Jr. kompl. 2. Podávací zařízení Jr, kompl. 3. Jr. Tělo kompl. 4. Hřídel vrtáku 350/475 mm 5. Prodlužovací hřídel 180 mm. Prodloužení 90 mm 7. Speciální hřídel DN20 8. Sada pro monitorování tlaku 40 bar 9. Adaptér 10. Těsnicí mazivo 11. Klíč 12. Box s příslušenstvím Jr. Upevňovací šroub převodu Objímka prodloužení hřídele Sklíčidlo pro děrovačky < 30 mm Sklíčidlo pro děrovačky > 30 mm Magnet pro JR./B30 Imbusový klíč 3 mm Imbusový klíč 4 mm Imbusový klíč 5 mm Kolík pro otvor v hřídeli Jr/B Hadice pro uvolnění tlaku 14. Klíč na trubky N1000 JIP-HTT JR Box s nářadím DN VD.KD.R2.48 Danfoss
5 Uspořádání a součásti boxu s nářadím 1. Adaptér DN20 2. Objímka adaptéru DN25 3. Adaptér DN32 4. Objímka adaptéru DN40 5. Adaptér DN50. Děrovačky DN20 DN50 7. Šroubovák mm 8. Sada náhradních těsnění 9. Středicí vrtáky Jr-HM normální a krátký 10. Sada imbusových klíčů 2,5 10 mm N1003 JIP-HTT Skříňka adaptéru DN20-50 Uspořádání a součásti boxu s nářadím 1. Adaptér DN5 2. Adaptér DN80 3. Adaptér DN Děrovačky DN5 DN Sada náhradních těsnění. Imbusový klíč 14 mm 7. Sada imbusových klíčů 2,5 10 mm 8. Šroubovák mm 9. Středicí vrtáky Jr-HM normální a krátký N1004 JIP-HTT Skříňka adaptéru DN5-100 Danfoss VD.KD.R2.48 5
6 Technické údaje DN mm PN bar Teplotní rozsah C Médium Cirkulační voda / voda s glykolem do 50 % Materiál Plášť (těleso ventilu) Svařitelná měkká ocel* např. P235GH / č. mat (~ St. 37.0) Navařovací koncovky Svařitelná měkká ocel* např. P235GH / č. mat (~ St. 37.0) Vřeteno kohoutu Koule Nerezová ocel např. X5CrNi18-10 (EN 10088) / W.nr (~ AISI 304) Sedlové kroužky PTFE vyztužený karbonovými vlákny Vřetenová těsnění EPDM ΔP (bar) 1,0000 0,5000 DN ,1000 0,0500 0,0100 0,0050 0,0010 0,0005 0,0001 JiP RB 0,1 0, m/s Tlaková ztráta / rychlost VD.KD.R2.48 Danfoss
7 Technické údaje (pokračování) ΔP (bar) 1,0000 0,5000 0,1000 0,0500 0,0100 DN15 DN20 DN25 DN32 DN40 DN50 DN5 DN80 DN100 0,0050 0,0010 0,0005 0,0001 JiP RB m 3 /h Tlaková ztráta / průtok Bar M PA 40 4,0 35 3,5 30 3,0 DN ,5 20 2,0 15 1,5 DN ,0 5 0,5 0 0 Tlak/teplota Voda (provozní oblast) Pára C Danfoss VD.KD.R2.48 7
8 Rozměry JIP hot tap Kuželka na imbusový klíč T ød ø ø DN ØA ØB ØD* T L H mm Ovládání zátky Ovládání kohoutu Průměr děrovačky Hmotnost 20 42,4 24,0 15 2, Imbusový klíč 5 mm Plochý šroubovák Ø15 0, 25 0,3 33,7 25 2, Imbusový klíč 7 mm Imbusový klíč 10 mm Ø24 1,3 32 0,3 42,4 25 2, Imbusový klíč 7 mm Imbusový klíč 10 mm Ø24 1, ,9 48,3 40 2, Imbusový klíč 7 mm Imbusový klíč 10 mm Ø40 3, ,9 0,3 40 3, Imbusový klíč 7 mm Imbusový klíč 10 mm Ø40 3, ,3 7,1 50 3, Imbusový klíč 10 mm Imbusový klíč 14 mm Ø48 5, ,0 88,9 5 3, Imbusový klíč 10 mm Imbusový klíč 14 mm Ø5, ,0 114,3 80 3, Imbusový klíč 10 mm Imbusový klíč 14 mm Ø79 11,3 ØD* - vnitřní jmenovitý průměr (kg) 8 VD.KD.R2.48 Danfoss DHS-SRMT/SI
