představuje Novou generaci distančního profilu pro výrobu izolačních skel TGI -SpacerM

Transkript

1 představuje Novou generaci distančního profilu pro výrobu izolačních skel TGI -SpacerM

2 TGI -SpacerM Co se změnilo: - Typ nerez oceli (lambda stále 15 W/mK) - Slabší nerezový plášť (0,09mm místo 0,10mm) - Geometrie - Nová výztuha ocelovým vláknem - Širší plastová část na bocích - Alternativně může být přidána výztuha sklen. vláknem

3 Hodnota koeficientu psí POZOR!!! Nově se pro výpočet používají změřené hodnoty tepelných vodivostí distančních rámečků, tzv. >> lambda ekvivalentní lekv. << Princip měření: lekv. představuje tepelnou vodivost dist. rámečku jako celku

4 Hodnota koeficientu psí Změřené hodnoty tepelných vodivostí >> lekv. << odhalily v některých případech velké rozdíly mezi vypočítanou (dosud uváděnou) a skutečnou vodivostí! Jedná se především o flexibilní dist. profily (pásky), ale i některé typy dutých profilů Pro výpočty žádejte výrobce o doložení změřených tepel. vodivostí resp. psí hodnot

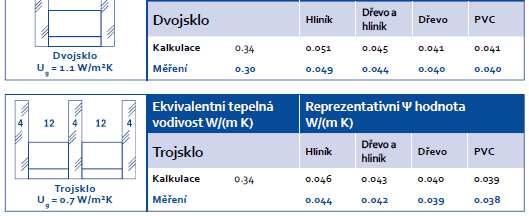

5 Hodnoty koeficientu psí profilu TGI -SpacerM

6 nový TGI -SpacerM JEHO PŘEDNOSTI: Vyšší Tuhost a Stabilita Možnost zpracování ohýbáním (minimum spojů) Přesné ohyby rohů vyřešení problému soudkovitosti ohýbaných rámečků Přesné a rychlé položení rámečku na sklo Spolehlivé a pevné spojení plastové části s nerezovým pláštěm Důraz na parotěsnost a plynotěsnost okraje IS

7 Jak může nový TGI -SpacerM ovlivňovat parotěsnosta plynotěsnost okraje IS????

8 Trocha teorie úvodem.. Namáhání izolačních skel Izolační skla jsou během své životnosti zatěžována různými vlivy. Jedním z nich je změna teplot exteriéru i interiéru, která způsobuje změnu objemu plynu a s tím související pumpování izolačního skla Izolační skla s modernímitypy pokovenía zejména trojsklajsou namáhána vlivem vysokých teplot mezi skly ještě více TO VŠE KLADE ZVÝŠENÉ NÁROKY NA DISTANČNÍ RÁMEČEK A TĚSNOST TMELŮ PO OBVODU IZOLAČNÍHO SKLA

9 Namáhání izolačních skel Pumpování O tomto fyzikálním jevu se lze přesvědčit a míru deformace lze změřit např. přístrojem Spyglass od fi. Sparklike Znázornění složení izolačního skla Znázornění deformace izolačního skla

10 Namáhání izolačních skel dlouhá životnost S ohledem na namáhání izolačního skla je třeba pro dosažení jeho maximální životnosti zajistit základní předpoklady: Těsnost distančních rámečků: Minimalizací počtu spojů (ohýbané rámečky místo řezaných) Kovovým pláštěm rámečku na všech plochách v kontaktu s tmely - zamezuje prostupu plynu a vodních par nekovovými materiály - zajišťuje ideální přilnutí tmelů k dist. rámečku Souvislá a nezeslabená vrstva butylového tmelu (zvláštní pozornost je třeba věnovat množství a nepřerušenosti nánosu butylu v rozích) Potřebná celistvost vnějšího tmelu po obvodu iz. skla (závisí na vlastnostech a množství tohoto tmelu) ROVER 2013, verze IBF rev.2

11 Originální geometrie TGI -SpaceruM = optimální řešení pro trojskla Nerezový plášť znemožňuje únik plynu ven a pronikání vodní par dovnitř skrz stěnu nekovové části profilu Nerezový plášť zajišťuje ideální přilnutí tmelů k rámečku a tím maximální těsnost okraje izol. skla Při OBVYKLÉ tloušťce vnějšího tmelu (cca 3,5mm) je při použití TGI-SpaceruMvrstva tmelu v kritických místech (u hrany skla u butylu) celých 5,25mm!!

12 Vliv hodnoty psína výslednou hodnotu Uw Součinitel prostupu tepla sklem Ug 1,10 Součinitel prostupu tepla rámem Uf 1,20 Uf Ug psí Uw na Uw na Uw na Skupina rámečků ekv. tisíciny setiny desetiny 1,2 1,1 0,034 1,215 1,22 1,2 Warmedge-"plast" 1,2 1,1 0,036 1,220 1,22 1,2 Warmedge-"plast" 1,2 1,1 0,039 1,227 1,23 1,2 Warmedge-"plast" 1,2 1,1 0,040 1,230 1,23 1,2 TGI-Spacer M 1,2 1,1 0,077 1,322 1,32 1,3 Hliník Změna parametru psí v mezích +/-0,003 se projeví na Uwaž v řádu 0,01 až 0,001 W/m 2 K

13 Vliv deformaceskel na výslednou hodnotu Uw Uf Vzdál. skel uprostřed IS (mm) Teoretické složení IS (ekviv. mezera) Ug psí ekv. Teoretický Uw na setiny Příčiny vratné: * změna teploty * změna atmosf. tlaku Příčiny nevratné: * únik plynu * poddimenzovaná tloušťka skla Teoretický Uw na desetiny (W/m 2.K) 1, Ar -4 Low-E 1,1 0,040 1,23 1,2 1, Ar -4 Low-E 1,2 0,040 1,30 1,3 1, Ar -4 Low-E 1,3 0,040 1,37 1,4 Změna parametru psí v jednotkách 0,001 se projeví na Uw v řádu 0,01 až 0,001 W/m 2 K Přiblížení skel o 4mm se projeví na Uwv řádu 0,1 W/m 2 K

14 TECHNICKÁ PODPORA Pokud si nejste jisti, zda Vám použití TGI-Spaceru M v dané konstrukci zajistí dosažení potřebných výpočtových hodnot, obraťte se na nás! Nezapomínejte, že Vaše moderní profily s iz.sklem s TGI-Spacerem dosahují standardně lepších hodnot psí, než jsou tabulkové hodnoty počítané pro teoretické modely. Pomůžeme zajistit výpočet u certifikované firmy BAUWERK, Rosenheim

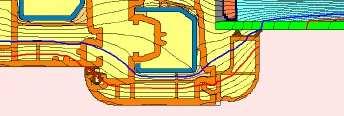

15 Příklad reálně používaného profilu 24 mm dvojsklo, PVC rám (50% molekulové síto, 3mm vnější tmel) Okrajové podmínky: standardní okno rozměru 1,23x1,48m U f = 1,2 (1,221) W/m 2 K U g = 1,1 Výsledná psí a Uw pro různé hloubky uložení izolačního skla: Zapuštění okraje Psi (W/mK) Uw (W/m 2 K) 18 mm 0,035 1,2 ROVER 2013, verze IBF rev.2

16 Čemu dáte přednost, je na Vás!! Skutečným úsporám díky minimálnímu úniku plynu a stálosti deklarovaných parametrů? nebo nepatrně nižšímu číslu psí? Celou prezentaci o novém distančním profilu TGI-Spacer M si můžete prohlédnout na našich stránkách: ( nebo se na nás obraťte a my Vám ji zašleme: rover@rover-lbc.cz Únor 2014 ROVER s.r.o., Liberec, CZ
