AQUAKOND AKY ZÁVĚSNÉ KOTLE PRO NÁROČNÉ INSTALACE. až 100 Kw PROČ ZVOLIT AQUAKOND AKY KONDENZAČNÍ KOTLE

Transkript

1 AQUAKOND AKY ZÁVĚSNÉ KOTLE PRO NÁROČNÉ INSTALACE Předností kotlů Aquakond AKY je stabilní vysoký výkon, odolnost vůči vnějším vlivům a integrace protokolu MODBUS. Díky vynikající účinnosti a spolehlivosti při intenzivním zatížení Vám zajistí dlouhou životnost s nižšími provozními náklady a rychlou návratnost Vaší investice. Aquakond AKY patří ke třetí generaci závěsných kondenzačních kotlů řady Aermaxline. Odborníci doporučují jeho použití zejména tam, kde jsou kladeny vysoké nároky na spolehlivost a odolnost kotle. Specializací kotle jsou instalace se stálým požadavkem na vysoký výkon, náročné místo instalace a spolehlivost. Máme široké zkušenosti s instalacemi po celé Evropě, zejména v následujících odvětvích: KONDENZAČNÍ KOTLE až 100 Kw Podlahové vytápìní Teplovodní sálavé panely Teplovodní ohøívaèe vzduchu Kalorifer Výmìníky vzduchotechniky Kaskády kotlù PROČ ZVOLIT AQUAKOND AKY závěsný kotel s nerezovým kondenzačním výměníkem hodnota NOx ve spalinách je nižší než 55 / 27 / 64 mg/kwh třída NOx5 normovaný stupeň využití: 98 % (Hs) / 109 % (Hi) plynulá regulace výkonu (1:5) nízkoenergetické, vysoce účinné čerpadlo s elektronickým řízením a modulovaným výkonem komunikaci zajišťuje integrovaný protokol MODBUS využívající standardu RS485 diagnostický systém nabízí více než 100 parametrů v kotli je umístěn servisní LCD panel, k dispozici je externí termostat LED SmartControl bezpečnostní a pojistné standardy splňují normy italského institutu I.S.P.E.S.L.

2 VYSOKÁ SPOLEHLIVOST A ODOLNOST kvalitní nerezový výměník s odolnou vnitřní konstrukcí a poctivými komponenty úspornost kotle daná nízkou spotřebou plynu a použitím nízkoenergetického čerpadla s modulovaným výkonem dlouhá životnost kotle s nízkými servisními náklady promyšlená řídící jednotka s více jak 100 parametry pro nastavení, řízení a diagnostiku. Tento odolný modul umožňuje snadný servisní přístup i základní nastavení kotle. Ideální řešení pro náročné instalace Hlavním důvodem, proč koupit kondenzační kotel Aquakond AKY, je především jeho vhodnost pro instalace s vysokými nároky na intenzivní topný režim. Jedná se zejména o místa s nepřetržitým provozem, větší tepelnou ztrátou či s požadavkem na instalaci venku nebo v místech se zvýšenou prašností. Aquakond AKY při provozu vydrží více než běžné domácí či domovní kotle. Komponenty nejvyšší kvality zaručují extrémní odolnost Kotle Aquakond AKY se liší od běžných zařízení především kvalitou vnějšího pláště a odolnou vnitřní konstrukcí, která se vyznačuje vynikající schopností přenosu tepla. Výměník je nerezový, díky 3D úpravě zajišťuje vysoký tepelný přenos. Premixový hořák AKY umožňuje přesně přizpůsobit výstupní teplotu konkrétním požadavkům, snižuje frekvenci startů a zaručuje čisté, nízkoemisní a energeticky úsporné spalování. Celý systém je vyvinut s důrazem na ekonomiku provozu Nízkoenergetické čerpadlo a pojistný bezpečnostní systém zajišťují úsporný a spolehlivý provoz. Elektronický řídící systém SmartControl umožňuje snadné ovládání výkonu a diagnostiku 103 provozních stavů (29 chybových stavů a 74 parametrů CPU) určených k řízení kaskády a vyladění chodu kotle s cílem zajistit maximální úspornost a ekonomický provoz. KASKÁDY AQUAKOND AKY Pro kaskádová řešení dodáváme kompletní sety příslušenství určené pro kaskádový odvod spalin. Zajišťuje i kompletní návrhy hydraulických komponent pro kaskády kotlů. Pro venkovní kaskády lze navrhnout zabezpečené hydraulické komponenty. Kaskádová kotelna je vhodná pro obytné domy, ale především pro průmyslové a korporátní provozy s napojením na ohřev sálavého vytápění, VZT jednotky, Kalorifer (Sahara), fancoil systémy a další.

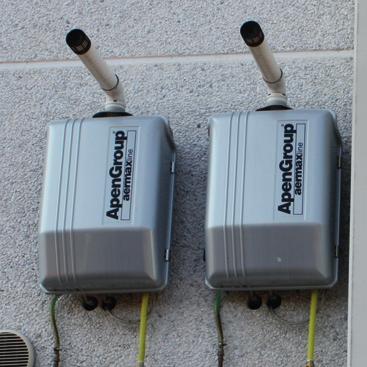

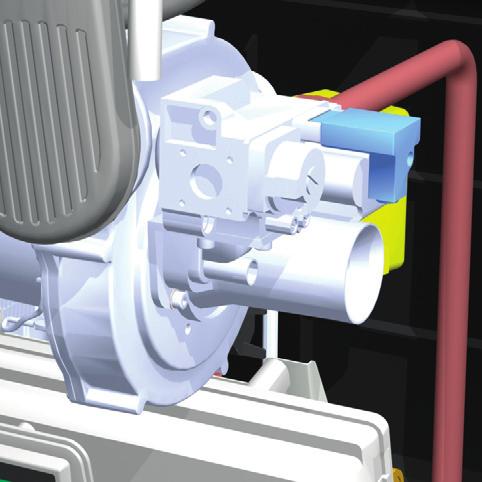

3 KONDENZAČNÍ KOTLE AQUAKOND AKY Ke kotlům Aquakond se standardně dodává kompletní systém odkouření B23P, včetně veškerého příslušenství. Zařízení je možné provozovat i s koaxiálním nebo děleným kouřovodem jako spotřebič typu B nebo C. Nový nerezový kondenzační výměník, jehož konstrukce umožňuje vysokou a dlouhodobou zátěž kotle. Odolnost výměníku je oproti standardním závěsným kotlům výrazně vyšší. Čerpadlo s modulovaným chodem snižuje energetickou náročnost celého systému Digitální řídící elektronika s autodiagnostikou (více jak 100 provozních parametrů) a integrovaným protokolem MODBUS. Nízkoemisní premixový hořák třetí generace. Tato nová řada má výrazně vyšší účinnost oproti předchozím generacím. Extrémně odolný plášť s krytím IPX5D, který umožňuje zařízení instalovat téměř v jakýchkoli podmínkách.

4 FUNKCE ANTIFROST Systém Aquakond umožňuje aktivovat na kotli nezámrznou funkci antifrost, která zajišťuje ochranu kotle při nízkých teplotách. Jako další stupeň ochrany v případě vypnutí elektrického proudu, počítá konstrukce kotle s použitím glykolu v topném okruhu. Po aktivaci parametru d8=1 na panelu kotle pracuje funkce antifrost na dvou úrovních: je-li teplota vody nižší než první hodnota, aktivuje se čerpadlo, které zajistí cirkulaci vody v okruhu; je-li teplota vody nižší než druhá mezní hodnota, spustí se na nezbytně nutnou dobu hořák, který vodu v okruhu ohřeje. EXPANZNÍ NÁDRŽ Všechny kotle jsou vybaveny expanzní nádrží o kapacitě 10 litrů, předpětí nádrže je 0,75 baru. V případě systémů s větším obsahem vody než je litrů, je nutné přidat další expanzní nádrž s odpovídající kapacitou. ODVOD KONDENZÁTU V závislosti na aktuálních předpisech lze kondenzát z kotle odvádět třemi způsoby. Nejsnazší je odvod pomocí trubky z PVC či nerezu. Dalším řešením je svedení kondenzátu s kyselostí 3,5-3,8 ph do neutralizačního boxu. V případě odvodu kondenzátu pomocí sifonu je nezbytné použít náš plynotěsný sifonový systém se zpětným plovákem (obj. kód G14551). Ve všech případech je nutné předejít zarmznutí odvodu kondenzátu vhodnou instalací. ODVOD SPALIN Kotel se standardně dodává včetně kouřovodu typu B23P. Kotel lze provozovat také jako uzavřený spotřebič typu C, ve verzích s odděleným odvodem spalin nebo koaxiálním vedením spalin, nebo jako spotřebič typu B. Pro kaskády se využívají sestavné kaskádové spalinovody se zpětnou klapkou. Veškeré odvody spalin lze použít pouze s certifikovaným systémem odvodu spalin. Kotel je vybaven sondou NTC na výstupu spalin a tepelnou pojistkou na výměníku, které chrání polypropylénový kouřovod. Podrobnější návody pro návrh spalinových cest naleznete v projekčních podkladech. standardně dodávaný kouřovod typu B23P ODVOD KONDENZÁTU Kotle Aquakond jsou sériově vybaveny multifunkčním LCD panelem, který se nachází uvnitř zařízení a slouží k ovládání, konfi guraci a diagnostice všech provozních parametrů. Multifunkční LCD panel rovněž zajišťuje důležité funkce, jako je antiblokování či variabilní nastavení rychlosti čerpadla a ochrannou funkci pro případ mrazu.

5 TABULKA VÝKONOVÝCH PARAMETRŮ PRŮTOK VODY V níže uvedeném grafu je znázorněna křivka poměru průtoku a dynamického tlaku pro kotle Aquakond. Ke správné funkci potře-buje systém Aquakond, aby kotlem proudilo určité množství vody. Kotel dokáže pracovat správně i při nižším průtoku vody, než je uvedeno, nicméně v takovém případě je potřeba pro dosažení maximálního tepelného výkonu zvýšit teplotu přívodní vody, čímž následně dojde i ke zvýšení teplotního rozdílu. Optimální prùtok pro jednotlivé kotle AKY 034 průtok v rozmezí 1000 až 1400 l/h AKY 050 průtok v rozmezí 1600 až 2000 l/h AKY 070 průtok v rozmezí 2000 až 2400 l/h dynamický tlak (KPa) AKY 034 AKY 050 AKY 070 Tlaková ztráta potrubí průtok (l/h) V tabulce manuálu Aquakond AKY naleznete pro některé hodnoty průtoku také údaje týkající se tlakové ztráty v potrubí. Ztráta je uvedena v kpa na 1 metr lineární délky potrubí. Výpočet se provádí přepočtem na ekvivalentní délku potrubí. Ztráty jsou uvedeny pro vodu bez glykolu o teplotě C; v případě směsi voda-glykol se ztráty vynásobí uvedeným koeficientem. 4heat s.r.o. Ječná 1321/29a Brno, Česká republika tel.: info@4heat.cz
