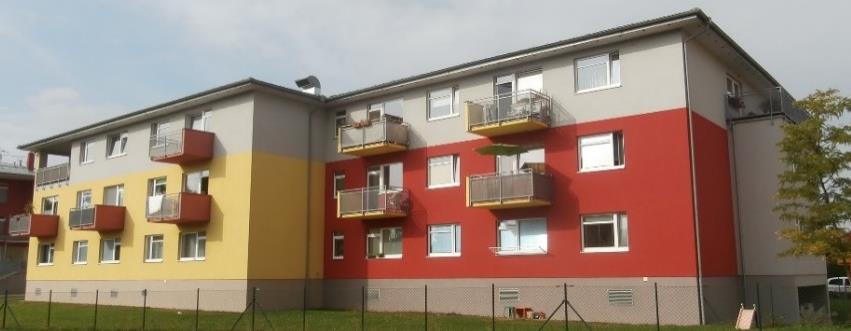

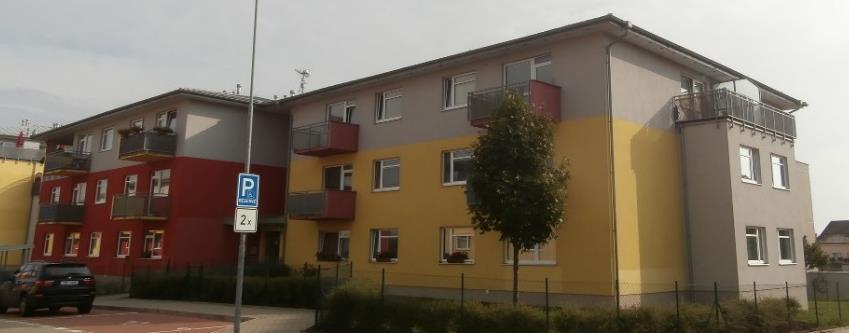

1 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY DLE VYHL. 78/2013 SB. BYTOVÝ DŮM, ČESKODUBSKÁ Č.P. 784, PRAHA VINOŘ Účel: Adresa objektu: Průkaz energetické náročnosti budovy dle vyhl. 78/2013 Sb. Českodubská č.p.784, Praha Vinoř Číslo zakázky: Objednatel: Společenství pro dům Českodubská č.p. 784 Datum: Říjen 2014 Zpracovatel: EnergySim s.r.o. Generála Mrázka 413/4, Jablonec nad Nisou tel.: , IČO: DIČ: CZ bankovní účet: /2010 pobočka Praha: Charlese de Gaulla 629/5, Praha 6 Dejvice tel.: , praha@energysim.cz Autoři: Ing. František Duda Ing. Zdeněk Ročárek Ing. Ondřej Kohout

2 Obsah posudku 1. Identifikační údaje 3 2. Základní údaje o budově 3 3. Podklady pro zpracování 3 4. Klasifikační třídy energetické náročnosti budov 5 5. Popis objektu 5 6. Závěr 6 Seznamy Seznam tabulek a obrázků 7 Přílohy Č. 1: Kopie oprávnění zpracovatele 8 č. 2: Protokol k průkazu energetické náročnosti budovy 10 Celkový počet stran 26 Zakázka č PENB BD Vinoř Českodubská 784 Stránka 2

3 1. Identifikační údaje Typ studie: Adresa stavby: Průkaz energetické náročnosti budovy dle vyhl. 78/2013 Sb. Českodubská č.p.784, Praha Vinoř Objednatel: Společenství pro dům Českodubská č.p. 784 Adresa: Českodubská č.p.784, Praha 9 Vinoř IČ: Kontaktní osoba: Zdena Šulcová, předseda výboru Zhotovitel: EnergySim s.r.o. Adresa: Generála Mrázka 413/4, Jablonec nad Nisou IČ: , CZ /tel.: praha@energysim.cz / Energetický specialista: Ing. František Duda Adresa: Evropská 528/255, Praha 6 Liboc Číslo oprávnění: 1145 Spolupráce: Ing. Zdeněk Ročárek, Ing. Ondřej Kohout 2. Základní údaje o budově Předmětem projektu je energetické vyhodnocení bytového domu na adrese Českodubská č.p.784, Praha Vinoř z hlediska energetické náročnosti objektu. Výsledkem posouzení je zpracování protokolu k průkazu energetické náročnosti budovy a grafické vyjádření. Posouzení vychází z požadavků vyhlášky č. 78/2013 Sb. o energetické náročnosti budov. 3. Podklady pro zpracování Podklady pro zpracování průkazu energetické náročnosti byly následující: Stavební projektová dokumentace OBYTNÝ SOUBOR NA DLOUHÝCH z roku Generální projektant Arch.Design project, a.s. Projektová dokumentace ústředního vytápění z roku Vypracovala společnost TZB PROJEKT spol. s r.o. Prohlídka budovy zaměřená na systémy TZB a stav obvodových konstrukcí. Pořízení fotodokumentace a konzultace se zadavatelem. Zakázka č PENB BD Vinoř Českodubská 784 Stránka 3

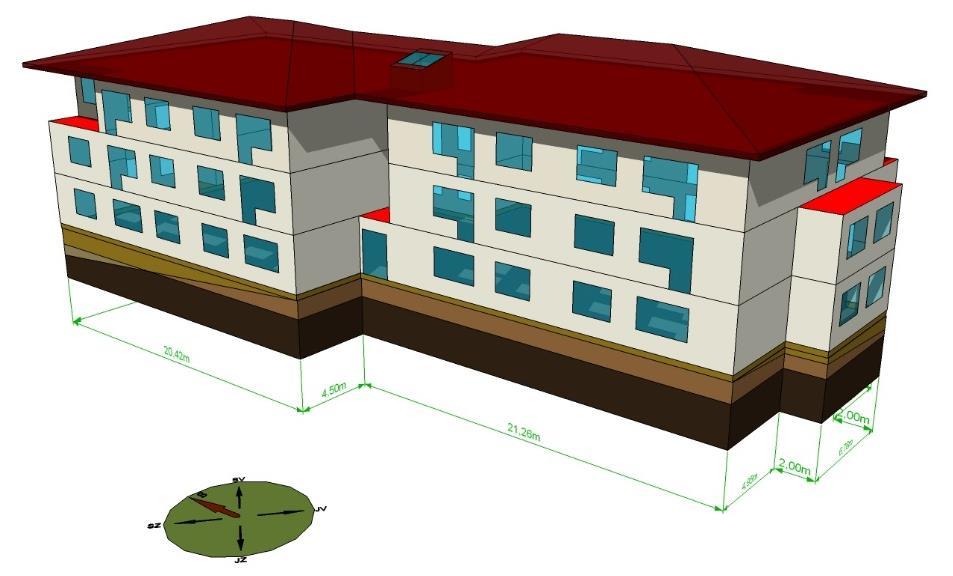

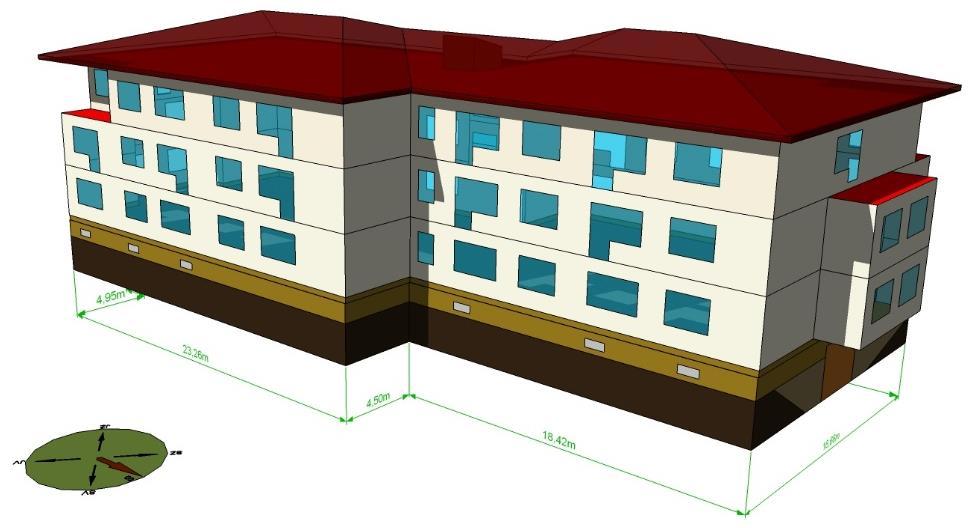

4 Na základě předložených podkladů byl sestaven 3D model objektu: Obr. 1: 3D model pohled od jihozápadu. Obr. 2: 3D model pohled od severovýchodu. Zakázka č PENB BD Vinoř Českodubská 784 Stránka 4

5 4. Klasifikační třídy energetické náročnosti budov Vyhláška 78/2013 Sb. zařazuje stanovené ukazatele energetické náročnosti budovy do níže uvedených klasifikačních tříd. Klasifikační třídy energetické náročnosti budovy: Klasifikační třída Hodnota pro horní hranici klasifikační třídy Slovní vyjádření klasifikační třídy Energie U em A 0,5 x ER 0,65 x ER Mimořádně úsporná B 0,75 x ER 0,8 x ER Velmi úsporná C ER Úsporná D 1,5 x ER Méně úsporná E 2 x ER Nehospodárná F 2,5 x ER Velmi nehospodárná G Mimořádně nehospodárná Tab. 1: Klasifikační třídy energetické náročnosti budovy dle 78/2013 Sb. 5. Popis objektu Jedná se o samostatně stojící objekt bytového domu s jedním podzemním a třemi nadzemními podlažími. V 1.PP, které je nevytápěné a je z větší části pod úrovní terénu, jsou situovány garáže, sklepní kóje a technologie domu. V nadzemních podlažích jsou situovány pouze bytové jednotky. Půdorys domu je dán dvěma vzájemně přesazenými obdélníky s mírným členěním na jižní a severní straně. První a druhé nadzemní podlaží jsou půdorysně totožné. Třetí nadzemní podlaží obsahuje, oproti podlaží typickému, čtyři balkonové terasy. Střecha domu je dána konstrukcí krovu ve spádu 15 uložené na nosné železobetonové konstrukci. Obvodové stěny jsou z keramických tvarovek a jsou opatřeny kontaktním zateplovacím systémem s tepelnou izolací tl. 100 mm. Obvodové konstrukce podzemního podlaží jsou železobetonové tl. 200 mm se zateplením na úroveň základů z vnější strany. Z vnitřní strany jsou železobetonové konstrukce zatepleny 1m pod úroveň stropu minerální vlnou. Zateplení stropu nejvyššího podlaží pod nevytápěnou půdou je řešeno pomocí foukané celulózové izolace (po slehnutí tl. cca 50 mm, provedeno v době výstavby) a dodatečně aplikovanou minerální vlnou tl. 240 mm. Strop nad suterénem je ze strany 1.PP izolován minerální vlnou tl. 100 mm. Okna a balkónové dveře jsou plastové s tepelně izolačním dvojsklem s parametrem Ug = 1,1 W/(m 2.K). Zdrojem tepla pro vytápění je předávací stanice /strojovna umístěná v suterénu domu, která je napájena z blokové kotelny v sousedním objektu. Kotelna slouží pro bytové domy Českodubská 784, 785 a 786. V kotelně jsou instalovány dva nízkoteplotní plynové kotle Buderus Logano GE 315. Zakázka č PENB BD Vinoř Českodubská 784 Stránka 5

6 Otopná soustava je teplovodní dvoutrubková s nuceným oběhem topné vody. Otopné plochy jsou tvořeny deskovými tělesy s TRV. Teplá voda je připravována v předávací stanici, a to v nepřímoohřívaném zásobníku o objemu 550 l. Zdrojem tepla je opět bloková plynová kotelna, která zásobník TV nahřívá přes výměník tepla ALFA LAVAL CB 27/34 H. V objektu je instalován systém cirkulace teplé vody. Větrání bytů je přirozené, okny. Garáže jsou nuceně odvětrávány, spínání VZT je automatické. Dům není aktivně chlazen. Osvětlení objektu je provedeno kombinací různých typů zářivek a žárovek. Ovládání osvětlení je ruční. V garážích je ovládání osvětlení poloautomatické. 6. Závěr Vyhodnocením dle požadavků vyhlášky č. 78/2013 Sb. o energetické náročnosti budov, platné od 1. dubna 2013 byl posouzen stávající bytový dům na adrese Českodubská č.p.784, Praha Vinoř. Výsledkem posouzení je zpracování protokolu k průkazu energetické náročnosti budovy (PENB) a jeho grafické vyjádření. Objekt má dle metodiky vyhl. 78/2013 Sb. vypočtenou celkovou dodanou energii 235,970 MWh/rok a neobnovitelnou primární energii 317,441 MWh/rok. Objekt dle metodiky vyhl. 78/2013 Sb. vychází ve sledovaných parametrech v následujících kategoriích: měrná celková dodaná 110 kwh/(m 2.rok), kat C Úsporná, měrná neobnovitelná primární 148 kwh/(m 2.rok), kat: C Úsporná, průměrný součinitel prostupu tepla 0,37 W/(m 2.K), kat: D Méně úsporná. Zakázka č PENB BD Vinoř Českodubská 784 Stránka 6

7 Seznam tabulek a obrázků Tab. 1: Klasifikační třídy energetické náročnosti budovy dle 78/2013 Sb. 5 Obr. 1: 3D model pohled od jihozápadu. 4 Obr. 2: 3D model pohled od severovýchodu. 4 Zakázka č PENB BD Vinoř Českodubská 784 Stránka 7

8 Příloha č. 1 Kopie oprávnění zpracovatele

9 Kopie oprávnění zpracovatele:

10 Příloha č. 2 Protokol k průkazu energetické náročnosti budovy

11 Protokol k průkazu energetické náročnosti budovy str. 1 / 16 Protokol k průkazu energetické náročnosti budovy Účel zpracování průkazu Nová Prodej budovy nebo její části Budova užívaná orgánem veřejné moci Pronájem budovy nebo její části Větší změna dokončené budovy Jiný účel zpracování: Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Českodubská PrahaVinoř Katastrální území: Vinoř (782378) Parcelní číslo: 1577/103 Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): Vlastník nebo stavebník: Společenství pro dům Českodubská č.p Adresa: Českodubská Praha 9 Vinoř IČ: Tel./ Zdena Šulcová, předseda výboru / sulcova@centrum.cz Typ budovy Rodinný dům Bytový dům Budova pro ubytování a stravování Administrativní Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Budova pro obchodní účely Budova pro kulturu Jiné druhy budovy:

12 Protokol k průkazu energetické náročnosti budovy str. 2 / 16 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] 6 784,0 [m 2 ] 2 750,3 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,41 Celková energeticky vztažná plocha budovy A c [m 2 ] 2 138,4 Druhy (energonositele) užívané v budově Hnědé uhlí Topný olej Kusové dřevo, dřevní štěpka Zemní plyn Černé uhlí Propanbutan/LPG Dřevěné peletky Elektřina Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50 % včetně, nad 50 do 80 %, nad 80 % Energie okolního prostředí (např. sluneční ): účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické Jiná paliva nebo jiný typ zásobování: Druhy dodávané mimo budovu Elektřina Teplo Žádné

13 Protokol k průkazu energetické náročnosti budovy str. 3 / 16 Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rc,j Splněno Činitel tepl. redukce b j Měrná ztráta prostupem tepla [m 2 ] [W/(m2.K)] [W/(m2.K)] [ano/ne] [] [W/K] O1 okna izolační J 20,7 1,30 1,00 26,9 O1 okna izolační S 16,3 1,30 1,00 21,2 O1 okna izolační V 106,8 1,30 1,00 138,8 O1 okna izolační Z 102,8 1,30 1,00 133,6 O2 světlík 3,1 1,40 1,00 4,3 O3 luxfery 5,1 3,50 1,00 17,9 D1 dveře 4,0 1,70 1,00 6,8 OP1 stěna 300/ ,7 0,28 1,00 103,2 OP2 stěna 300/ ,7 0,28 1,00 135,7 OP3 stěna 240/ ,9 0,30 1,00 53,1 PDL3 podlaha na ext. 13,7 0,26 1,00 3,6 STR1 střecha vstup 5,5 0,35 1,00 1,9 STR2 střecha terasy 47,2 0,21 1,00 9,9 STR3 střecha 3NP 677,4 0,16 1,00 108,4 PDL1 strop suterenu 716,9 0,27 0,72 139,4 Tepelné vazby 110,0 Celkem 2 749,8 x x x x 1 014,7 Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). H T,j

14 Protokol k průkazu energetické náročnosti budovy str. 4 / 16 a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j Součin V j U em,r,j [ C] [m 3 ] [W/(m 2.K)] [W.m/K] Bytový dům 20, ,0 0, ,96 Celkem x 6 784,0 x 2 984,96 Průměrný součinitel prostupu tepla budovy Budova Vypočtená hodnota U em (U em = H T/A) Referenční hodnota U em,r (U em,r = Σ(V j U em,r,j)/v) Splněno [W/(m 2 K)] [W/(m 2 K)] [ano/ne] Budova jako celek 0,37 0,44 ano Poznámka: Hodnocení splnění požadavku je vyžadováno u nové budovy, budovy s téměř nulovou spotřebou a u větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. a) a písm.b). B) technické systémy b.1.a) vytápění Hodnocená /zóna Typ zdroje Energonositel Pokrytí dílčí potřeby na vytápění Jmenovitý tepelný výkon Účinnost výroby zdrojem tepla 2) ηh,gen COP Účinnost distribuce na vytápění η H,dis Účinnost sdílení na vytápění η H,em Referenční Hodnocená /zóna: Bytový dům [] [] [%] [kw] [%] [] [%] [%] x 1) x x x Plynová kotelna / předávací stanice zemní plyn 100,0 400 (výkon blokové kotelny) Poznámka: 1) symbol x znamená, že není nastaven požadavek na referenční hodnotu, 2) v případě soustavy zásobování tepelnou energií se nevyplňuje

15 Protokol k průkazu energetické náročnosti budovy str. 5 / 16 b.1.b) požadavky na účinnost technického systému k vytápění Hodnocená /zóna Typ zdroje Účinnost výroby zdrojem tepla η H,gen nebo COP H,gen Účinnost výroby referenčního zdroje tepla η H,gen,rq nebo COP H,gen Požadavek splněn [] [%] [%] [ano/ne] Není vyžadováno Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.2.a) chlazení Hodnocená /zóna Typ systému chlazení Energonositel Pokrytí dílčí potřeby na chlazení Jmenovitý chladicí výkon Chladicí faktor zdroje chladu EERC,gen Účinnost distribuce na chlazení η C,dis Účinnost sdílení na chlazení η C,em Referenční Hodnocená /zóna: [] [] [%] [kw] [] [%] [%] x x x x Není instalováno b.2.b) požadavky na účinnost technického systému k chlazení Hodnocená /zóna Typ systému chlazení Chladicí faktor zdroje chladu EER C,gen Chladicí faktor referenčního zdroje chladu EER C,gen Požadavek splněn [] [] [] [ano/ne] Není vyžadováno Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c).

16 Protokol k průkazu energetické náročnosti budovy str. 6 / 16 b.3.) větrání Hodnocená /zóna Typ větracího systému Energonositel Tepelný výkon Chladící výkon Pokrytí dílčí potřeby na větrání Jmen. elektr. příkon systému větrání Jmen. objem. průtok větracího vzduchu Měrný příkon ventilátoru nuceného větrání SFP ahu Referenční Hodnocená /zóna: přirozené Bytový dům větrání [] [] [kw] [kw] [%] [kw] [m 3 /hod] [W.s/m 3 ] x x x x x x x b.4.) úprava vlhkosti vzduchu Hodnocená /zóna Typ systému vlhčení Energonositel Jmenovitý elektrický příkon Jmenovitý tepelný výkon Pokrytí dílčí dodané na úpravu vlhkosti Účinnost zdroje úpravy vlhkosti systému vlhčení η RH+,gen Referenční Hodnocená /zóna: [] [] [kw] [kw] [%] [%] x x x x x Není instalováno Hodnocená /zóna Typ systému odvlhčení Energonositel Jmen. elektr. příkon Jmen. tepelný výkon Pokrytí dílčí potřeby na úpravu odvlhčení Jmen. chladící výkon Účinnost zdroje úpravy vlhkosti systému odvlhčení η RH,gen Referenční Hodnocená /zóna: [] [] [kw] [kw] [%] [kw] [%] x x x x x x Není instalováno

17 Protokol k průkazu energetické náročnosti budovy str. 7 / 16 b.5.a) příprava teplé vody (TV) Hodnocená /zóna Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby na přípravu teplé vody Jmen. příkon pro ohřev TV Objem zásob níku TV Účinnost zdroje tepla pro přípravu teplé vody 1) ηw,gen COP Měrná tepelná ztráta zásobní ku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis Referenční Hodnocená /zóna: Bytový dům [] [] [%] [kw] [litry] [%] [] [Wh/l.d] [Wh/m.d] x x x x x 85 5,0 150,0 Plynová kotelna / nepřímoo hřívaný zásobník zemní plyn 100,0 100 (výkon výměníku ALFA LAVAL) Poznámka: 1) v případě soustavy zásobování tepelnou energií se nevyplňuje ,7 144,7 b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Hodnocená /zóna Typ systému k přípravě teplé vody Účinnost zdroje tepla pro přípravu teplé vody η W,gen Účinnost referenčního zdroje tepla pro přípravu teplé vody η W,gen, rq Požadavek splněn nebo COP W,gen nebo COP W,gen [] [%] [%] [ano/ne] Není vyžadováno Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.6.) osvětlení Hodnocená /zóna Typ osvětlovací soustavy Pokrytí dílčí potřeby na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [] [%] [kw] [W/(m 2.lx)] Referenční x x x 0,05 Hodnocená /zóna: Bytový dům Zářivková/žárovková 100,0 10,0 0,05

18 Protokol k průkazu energetické náročnosti budovy str. 8 / 16 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané v budově Hodnocená /zóna Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla Bez úpravy vlhčení S úpravou vlhčením Pro budovu Pro budovu i dodávku mimo budovu Bytový dům

19 Protokol k průkazu energetické náročnosti budovy str. 9 / 16 b) dílčí dodané ř. Vytápění Chlazení Větrání Úprava vlhkosti vzduchu Příprava teplé vody Osvětlení Ref. Hod. Ref. Hod. Ref. Hod. Ref. Hod. Ref. Hod. Ref. Hod. (1) Potřeba [MWh/rok] 108,075 84,706 x x 52,250 52,250 x x (2) Vypočtená spotřeba [MWh/rok] 198, ,933 0,657 0,657 88,416 82,577 23,382 22,493 (3) Pomocná [MWh/rok] 6,128 4,721 3,110 2,589 (4) Dílčí dodaná (ř.4)=(ř.2)+(ř.3) [MWh/rok] 204, ,654 0,657 0,657 91,526 85,166 23,382 22,493 (5) Měrná dílčí dodaná na celkovou energeticky vztažnou plochu (ř.4) / m 2 [kwh/(m 2.rok)]

20 Protokol k průkazu energetické náročnosti budovy str. 10 / 16 c) výrobna umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové primární Faktor neobnov. primární Celková primární Neobnov. primární jednotky [MWh/rok] [] [] [MWh/rok] [MWh/rok] Kogenerační jednotka EPCHP teplo Kogenerační jednotka EPCHP elektřina Fotovoltaické panely EPPV elektřina Solární termické systémy QH,sc,sys teplo Jiné Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu d) rozdělení dílčích dodaných energií, celkové primární a neobnovitelné primární podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární [MWh/rok] [] [] [MWh/rok] [MWh/rok] elektřina ze sítě 24,213 3,2 3,0 77,482 72,639 zemní plyn 205,510 1,1 1,1 226, ,061 elektřina (v nevyt. prostorech) 6,247 3,2 3,0 19,990 18,741 Celkem 235,970 x x 323, ,441

21 Protokol k průkazu energetické náročnosti budovy str. 11 / 16 e) požadavek na celkovou dodanou energii (6) Referenční 320,361 [MWh/rok] (7) Hodnocená 235,970 (8) Referenční 150 [kwh/m 2.rok] (9) Hodnocená 110 Splněno (ano/ne) ano f) požadavek na neobnovitelnou primární energii (10) Referenční 415,623 [MWh/rok] (11) Hodnocená 317,441 (12) Referenční (ř.10 / m 2 ) 194 [kwh/m 2.rok] (13) Hodnocená (ř.11 / m 2 ) 148 Splněno (ano/ne) ano g) primární hodnocené budovy (14) Celková primární [MWh/rok] 323,533 (15) Obnovitelná primární (ř.14 ř.11) [MWh/rok] 6,092 (16) Využití obnovitelných zdrojů z hlediska primární (ř.15 / ř.14 x 100) [%] 1,9 h) hodnoty pro vytvoření hranic klasifikačních tříd Horní hranici třídy C odpovídají hodnoty: Celková dodaná [MWh/rok] 279,842 Neobnovitelná primární [MWh/rok] 370,564 Průměrný součinitel prostupu tepla budovy [W/(m 2.K)] 0,35 Dílčí dodané : vytápění [MWh/rok] 164,277 chlazení [MWh/rok] větrání [MWh/rok] 0,657 úprava vlhkosti vzduchu [MWh/rok] příprava teplé vody [MWh/rok] 91,526 osvětlení [MWh/rok] 23,382 Tabulka h) obsahuje hodnoty, které se použijí pro vytvoření hranic klasifikačních tříd podle přílohy č. 2.

22 Protokol k průkazu energetické náročnosti budovy str. 12 / 16 Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek u nových budov a u větší změny dokončených budov Posouzení proveditelnosti Alternativní systémy Místní systémy dodávky využívající energii z OZE Kombinovaná výroba elektřiny a tepla Soustava zásobování tepelnou energií Tepelné čerpadlo Technická proveditelnost Ekonomická proveditelnost Ekologická proveditelnost Doporučení k realizaci a zdůvodnění Datum vypracování analýzy Zpracovatel analýzy Energetický posudek Povinnost vypracovat energetický posudek Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku ne

23 Protokol k průkazu energetické náročnosti budovy str. 13 / 16 Doporučená technicky a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy Popis opatření Předpokládaný průměrný součinitel prostupu tepla Předpokládaná dodaná Předpokládaná neobnovitelná primární Předpokládaná úspora celkové dodané Předpokládaná úspora neobnovitelné primární Stavební prvky a konstrukce budovy: [W/(m 2.K)] [MWh/rok] [MWh/rok] [MWh/rok] [MWh/rok] x x Technické systémy budovy: vytápění: x x chlazení: x x větrání: x x úprava vlhkosti vzduchu: příprava teplé vody: x x x x osvětlení: x x Obsluha a provoz systémů budovy: x x x Ostatní uveďte jaké: x x x Celkem x Posouzení vhodnosti opatření Opatření Stavební prvky a konstrukce budovy Technické systémy budovy Obsluha a provoz systémů budovy Ostatní uvést jaké: Technická vhodnost Funkční vhodnost Ekonomická vhodnost Doporučení k realizaci a zdůvodnění Datum vypracování doporučených opatření Zpracovatel analýzy Energetický posudek Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku ne

24 Protokol k průkazu energetické náročnosti budovy str. 14 / 16 Závěrečné hodnocení energetického specialisty Nová nebo s téměř nulovou spotřebou Splňuje požadavek podle 6 odst. 1 Třída energetické náročnosti budovy pro celkovou dodanou energii Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst. 2 písm. a) Splňuje požadavek podle 6 odst. 2 písm. b) Splňuje požadavek podle 6 odst. 2 písm. c) Plnění požadavků na energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii Budova užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii C Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Ing. František Duda Číslo oprávnění MPO 1145 Podpis energetického specialisty Datum vypracování průkazu Datum vypracování průkazu

25 Průkaz energetické náročnosti budovy str. 15 / 16 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY vydaný podle zákona č. 406/2000 Sb., o hospodaření energií, a vyhlášky č. 78/2013 Sb., o energetické náročnosti budov Ulice, číslo: Českodubská 784 PSČ, místo: Typ budovy: Praha Vinoř Bytový dům Plocha obálky budovy: 2 750,3 m 2 Objemový faktor tvaru A/V: 0,41 m 2 /m 3 Energeticky vztažná plocha: 2 138,4 m 2 ENERGETICKÁ NÁROČNOST BUDOVY Celková dodaná (Energie na vstupu do budovy) Měrné hodnoty kwh/(m² rok) Neobnovitelná primární (Vliv provozu budovy na životní prostředí) A B C D E F G Hodnoty pro celou budovu MWh/rok 235, ,441

26 Průkaz energetické náročnosti budovy str. 16 / 16 DOPORUČENÁ OPATŘENÍ PODÍL ENERGONOSITELŮ NA DODANÉ ENERGII Opatření pro Vnější stěny: Okna a dveře: Střechu: Podlahu: Vytápění: Chlazení/klimatizaci: Větrání: Stanovena Popis opatření je v protokolu průkazu a vyhodnocení jejich dopadu na energetickou náročnost je znázorněno šipkou Hodnoty pro celou budovu MWh/rok Přípravu teplé vody: Elektřina ze sítě: 30,5 Osvětlení: Jiné: Zemní plyn: 205,5 UKAZATELE ENERGETICKÉ NÁROČNOSTI BUDOVY Obálka budovy Vytápění Chlazení Větrání Úprava vlhkosti Teplá voda U em W/(m² K) Dílčí dodané Měrné hodnoty kwh/(m² rok) Osvětlení ,37 Hodnoty pro celou budovu MWh/rok 127,65 0,65 85,16 22,49 Zpracovatel: Ing. František Duda Osvědčení č.: 1145 Kontakt: frantisek.duda@energysim.cz Vyhotoveno dne: Podpis:
