1 Průkaz energetické náročnosti budovy Bytový dům Jiskrova 517/4, Praha 4 - Braník Energetický specialista: Ing. Jan Schwarzer, oprávnění č Vypracoval: ENERGY BENEFIT CENTRE a.s. 3/2015

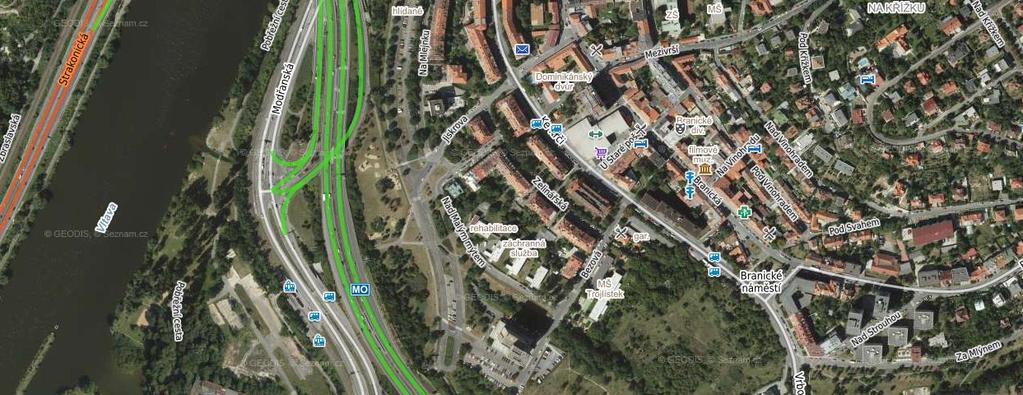

2 POPIS PŘEDMĚTU PRŮKAZU ENERGETICKÉ NÁROČNOSTI BUDOVY Situace budovy Zdroj situace dostupný na: Popis stavby Objekt je situován u ulice Jiskrova a Ke Krči v městské části Praha 4, v katastru nemovitostí je veden pod č.p Jedná se o stavbu pro bydlení. Vlastníkem objektu je SVJ Jiskrova 517. Objekt má nepravidelný tvar o vnějšních maximálních rozměrech 19,83 x 46,66. Budova má pět nadzemních a jedno podzemní podlaží. Zastřešený je pomocí šikmé sedlové a pultové střechy. V podzemním podlaží objektu se nacházejí byty, pomocné prostory a sklepy. Následně od prvního do posledního nadzemního podlaží se nacházejí bytové jednotky a jedna kancelář SVJ, společné schodiště a chodby. Podkroví bytového domu je částečně využívané a vyskytují se zde bytové jednotky, společné schodiště a chodby. Společné schodiště a chodby jsou nepřímo temperové. Obvodové stěny jsou tvořeny cihlového zdiva tloušťky 450 až 750 mm. Přesné skladby podlahy nad suterénem a na zemině nejsou známy, předpokládané skladby jsou běžné pro období výstavby. Střešní konstrukce a strop půdy v podkrovních bytech jsou opatřeny tepelnou izolací z minerální vaty tloušťky 200 mm. Výplně otvorů budovy jsou nová s izolačním dvojsklem. Bytový dům je pro výpočet energetické náročnosti rozdělena do 2 zón a 2 nevytápěné prostory (sklep a půda). 1. zóna - Byty, kde se nacházejí jednotlivé byty s převažující návrhovou vnitřní teplotou 20,0 C. 2. zóna - Společné chodby a schodiště, která zahrnuje společné chodby, zázemí a schodiště s převažující návrhovou vnitřní teplotou 15,0 C. 1 / 2

3 Popis vlastních zdrojů V bytové budově je individuální vytápění v jednotlivých samostatných bytech. Zdroje pro vytápění je pomocí plynových kotlů, plynových topidel WAW, elektrických infrazářičů a elektrických kotlů. Ohřev teplé vody je řešen individuálně pomocí elektrických zásobníků, plynových průtokových ohřívačů a plynových kotlů. Osvětlení je zajištěno převážně pomocí zářivek a žárovek. Větrání v objektu je převážně přirozené. Seznam podkladů - Vlastní zaměření a prohlídka budovy - Fotografická dokumentace budovy - Stavební dokumentace budovy Dokumentace pro stavební povolení 2007, 2006, 2008 Přístavba podkrovního bytu 1997 Původní dokumentace Informace o budově od zadavatele (základní informace, popis technických systémů budovy) - Katastr nemovitostí - Platná legislativa a technické normy ČR v době vypracování PENB - Odborná literatura 2 / 2

4 Protokol k průkazu energetické náročnosti budovy podle vyhlášky 78/2013 Sb. Účel zpracování průkazu Nová budova Prodej budovy nebo její části Větší změna dokončené budovy Jiný účel zpracování: Budova užívaná orgánem veřejné moci Pronájem budovy nebo její části Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Jiskrova 517/4, Praha 4, Braník Katastrální území: Braník [727873] Parcelní číslo: p.č Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): 1930 Vlastník nebo stavebník: SVJ Jiskrova 517 Adresa: IČ: Tel./ Jiskrova 517/4, Praha 4, Braník Rodinný dům Bytový dům Typ budovy Budova pro ubytování a stravování Administrativní budova Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Budova pro obchodní účely Budova pro kulturu Jiné druhy budovy: Stránka: 1 / 21

5 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] ,7 [m 2 ] 4 198,3 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,33 Celková energeticky vztažná plocha budovy A c [m 2 ] 4 006,9 Druhy (energonositele) užívané v budově Hnědé uhlí Topný olej Kusové dřevo, dřevní štěpka Zemní plyn Černé uhlí Propan-butan/LPG Dřevěné peletky Elektřina Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50 % včetně, nad 50 do 80 %, nad 80 % Energie okolního prostředí (např. sluneční ): účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické Jiná paliva nebo jiný typ zásobování: Druhy dodávané mimo budovu Elektřina Teplo Žádné Stránka: 2 / 21

6 Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy ZONA č. 1: Byty Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rc,j Splněno Činitel tepl. redukce b j Měrná ztráta prostupem tepla [m 2 ] [W/(m2.K)] [W/(m2.K)] [ano/ne] [-] [W/K] SO1 - Obvodová stěna 269,04 0,698 0,250 ne 1,00 187,8 SO2 - Obvodová stěna 438,42 0,826 0,250 ne 1,00 362,1 SO3 - Obvodová stěna 1022,57 1,024 0,250 ne 1, ,1 SCH1 - Střecha 618,71 0,237 0,160 ne 1,00 146,6 STR1 - Strop půda 46,24 0,234 0,200 ne 1,00 10,8 PDL2 - Podlaha na zemině 262,73 1,525 0,300 ne 0,54 63,5 STR2 - Strop půda 210,43 0,948 0,200 ne 0,75 149,9 SN3 - Vnitřní stěna, půda 39,18 0,240 0,20 ne 0,75 7,1 SN4 - Vnitřní stěna, půda 23,95 0,337 0,200 ne 0,75 6,1 SN5 - Vnitřní stěna, půda 81,60 0,327 0,250 ne 0,75 20,1 DN2 - Vnitřní stěna, půda 3,20 2,000 1,200 ne 0,75 4,8 SN1 - Vnitřní stěna, suterén 48,87 1,811 0,400 ne 0,64 56,8 SN2 - Vnitřní stěna, suterén 133,53 2,156 0,400 ne 0,64 184,9 PDL1 - Podlaha nad suterénem 501,71 1,729 0,400 ne 0,64 557,2 DN1 - Vnitřní stěna, suterén 11,66 2,000 1,200 ne 0,64 15,0 O1 - Plastové dvojsklo 228,08 1,200 1,200 ano 1,00 273,7 O2 - Střešní okno 45,31 1,200 1,200 ano 1,00 54,4 Tepelné vazby 398, ZONA č. 2: Společné chodby a schodiště SO1 - Obvodová stěna 1,98 0,698 0,250 ne 1,00 1,4 SO2 - Obvodová stěna 25,76 0,826 0,250 ne 1,00 21,3 SO3 - Obvodová stěna 34,94 1,024 0,250 ne 1,00 35,8 SCH1 - Střecha 10,23 0,237 0,160 ne 1,00 2,4 PDL2 - Podlaha na zemině 76,07 1,525 0,300 ne 0,37 12,7 O1 - Plastové dvojsklo 59,70 1,200 1,200 ano 1,00 71,6 DO1 - Plastové dvojsklo 4,43 1,200 1,200 ano 1,00 5,3 H T,j Stránka: 3 / 21

7 Tepelné vazby 21,3 Celkem 4 197,7 x x x x 3 715,4 Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota θ im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j Součin V j U em,r,j [ C] [m 3 ] [W/(m 2.K)] [W.m/K] Byty 20, ,9 0, ,18 Společné chodby a schodiště 15, ,8 0, ,66 Celkem x ,7 x 5 910,84 Budova Průměrný součinitel prostupu tepla budovy Vypočtená hodnota U em (U em = H T /A) Referenční hodnota U em,r (U em,r = Σ(V j U em,r,j )/V) Splněno [W/(m 2 K)] [W/(m 2 K)] [ano/ne] Budova jako celek 0,89 0,47 ne Poznámka: Hodnocení splnění požadavku je vyžadováno u nové budovy, budovy s téměř nulovou spotřebou a u větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. a) a písm.b). Stránka: 4 / 21

8 B) technické systémy b.1.a) vytápění Hodnocená budova/zóna Referenční budova Hodnocená budova/zóna: Celý objekt Typ zdroje Energonositel Pokrytí dílčí potřeby na vytápění Jmenovitý tepelný výkon Účinnost výroby zdrojem tepla 2) η H,gen COP Účinnost distribuce na vytápění η H,dis Účinnost sdílení na vytápění [-] [-] [%] [kw] [%] [-] [%] [%] x 1) x x x WAW zemní plyn 65,0 nezjištěn plyn kotel zemní plyn 15,0 nezjištěn elektrický elektřina ze kotel + infra 20,0 nezjištěn sítě panely Poznámka: 1) symbol x znamená, že není nastaven požadavek na referenční hodnotu, 2) v případě soustavy zásobování tepelnou energií se nevyplňuje η H,em b.1.b) požadavky na účinnost technického systému k vytápění Celý objekt Hodnocená budova/zóna Typ zdroje Účinnost výroby zdrojem tepla η H,gen nebo COP H,gen Účinnost výroby referenčního zdroje tepla η H,gen,rq nebo COP H,gen Požadavek splněn [-] [%] [%] [ano/ne] WAW ano plyn kotel ano elektrický kotel + infra panely ano Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). Stránka: 5 / 21

9 b.2.a) chlazení Hodnocená budova/zóna Typ systému chlazení Energonositel Pokrytí dílčí potřeby na chlazení Jmenovitý chladicí výkon Chladicí faktor zdroje chladu EER C,gen Účinnost distribuce na chlazení η C,dis Účinnost sdílení na chlazení η C,em Referenční budova Hodnocená budova/zóna: [-] [-] [%] [kw] [-] [%] [%] x x x x Celý objekt nechlazeno b.2.b) požadavky na účinnost technického systému k chlazení Hodnocená budova/zóna Typ systému chlazení Chladicí faktor zdroje chladu EER C,gen Chladicí faktor referenčního zdroje chladu EER C,gen Požadavek splněn [-] [-] [-] [ano/ne] Celý objekt nechlazeno Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.3.) větrání Hodnocená budova/zóna Typ větracího systému Energonositel Tepelný výkon Chladící výkon Pokrytí dílčí potřeby na větrání Jmen. elektr. příkon systému větrání Jmen. objem. průtok větracího vzduchu Měrný příkon ventilátoru nuceného větrání SFP ahu [-] [-] [kw] [kw] [%] [kw] [m 3 /hod] [W.s/m 3 ] Referenční budova x x x x x x x - Hodnocená budova/zóna: Celý objekt přirozené větrání Stránka: 6 / 21

10 b.4.) úprava vlhkosti vzduchu Hodnocená budova/zóna Referenční budova Hodnocená budova/zóna: Typ systému vlhčení Energonositel Jmenovitý elektrický příkon Jmenovitý tepelný výkon Pokrytí dílčí dodané na úpravu vlhkosti Účinnost zdroje úpravy vlhkosti systému vlhčení η RH+,gen [-] [-] [kw] [kw] [%] [%] x x x x x - Celý objekt nevlhčeno Hodnocená budova/zóna Typ systému odvlhčení Energonositel Jmen. elektr. příkon Jmen. tepelný výkon Pokrytí dílčí potřeby na úpravu odvlhčení Jmen. chladící výkon Účinnost zdroje úpravy vlhkosti systému odvlhčení η RH-,gen Referenční budova Hodnocená budova/zóna: [-] [-] [kw] [kw] [%] [kw] [%] x x x x x x - Celý objekt nevlhčeno b.5.a) příprava teplé vody (TV) Hodnocená budova/zóna Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby na přípravu teplé vody Jmen. příkon pro ohřev TV Objem zásob níku TV Účinnost zdroje tepla pro přípravu teplé vody 1) η W,gen COP Měrná tepelná ztráta zásobní ku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis Referenční budova Hodnocená budova/zóna: Byty [-] [-] [%] [kw] [litry] [%] [-] [Wh/l.d] [Wh/m.d] x x x x x ,0 150 plynové topidla zásobník zemní plyn elektřina ze sítě 80,0 nezjištěn ,6 20,0 nezjištěn ,4 134,6 Poznámka: 1) v případě soustavy zásobování tepelnou energií se nevyplňuje Stránka: 7 / 21

11 b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Hodnocená budova/zóna Typ systému k přípravě teplé vody Účinnost zdroje tepla pro přípravu teplé vody η W,gen Účinnost referenčního zdroje tepla pro přípravu teplé vody η W,gen, rq Požadavek splněn nebo COP W,gen nebo COP W,gen Byty [-] [%] [%] [ano/ne] plynové topidla ano zásobník ano Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.6.) osvětlení Hodnocená budova/zóna Typ osvětlovací soustavy Pokrytí dílčí potřeby na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [-] [%] [kw] [W/(m 2.lx)] Referenční budova x x x 0,05 Hodnocená budova/zóna: Byty zářivky 100,0 8,2 0,05 Společné chodby a schodiště žárovky 100,0 1,5 0,05 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané v budově Hodnocená budova/zóna Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla Bez úpravy vlhčení S úpravou vlhčením Pro budovu Pro budovu i dodávku mimo budovu Byty Společné chodby a schodiště Stránka: 8 / 21

12 b) dílčí dodané ř. Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Vytápění Chlazení Větrání Úprava vlhkosti vzduchu Příprava teplé vody Osvětlení (1) Potřeba [MWh/rok] 187, ,196 x x 62,630 62,630 x x (2) Vypočtená spotřeba [MWh/rok] 345, ,806 75,228 73,095 27,038 27,038 (3) Pomocná [MWh/rok] 0,575 0,394 0,212 0,135 (4) Dílčí dodaná (ř.4)=(ř.2)+(ř.3) [MWh/rok] 345, ,200 75,440 73,230 27,038 27,038 (5) Měrná dílčí dodaná na celkovou energeticky vztažnou plochu (ř.4) / m 2 [kwh/(m 2.rok)] Stránka: 9 / 21

13 c) výrobna umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové primární Faktor neobnov. primární Celková primární Neobnov. primární jednotky [MWh/rok] [-] [-] [MWh/rok] [MWh/rok] Kogenerační jednotka EP CHP - teplo Kogenerační jednotka EP CHP elektřina Fotovoltaické panely EP PV elektřina Solární termické systémy Q H,sc,sys teplo Jiné Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu d) rozdělení dílčích dodaných energií, celkové primární a neobnovitelné primární podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární [MWh/rok] [-] [-] [MWh/rok] [MWh/rok] elektřina ze sítě 134,429 3,2 3,0 430, ,287 zemní plyn 470,038 1,1 1,1 517, , Celkem 604,467 x x 947, ,329 Stránka: 10 / 21

14 e) požadavek na celkovou dodanou energii (6) Referenční budova 448,291 [MWh/rok] (7) Hodnocená budova 604,467 (8) Referenční budova 112 [kwh/m 2.rok] (9) Hodnocená budova 151 Splněno (ano/ne) ne f) požadavek na neobnovitelnou primární energii (10) Referenční budova 529,607 [MWh/rok] (11) Hodnocená budova 920,329 (12) Referenční budova (ř.10 / m 2 ) 132 [kwh/m 2.rok] (13) Hodnocená budova (ř.11 / m 2 ) 230 Splněno (ano/ne) ne g) primární hodnocené budovy (14) Celková primární [MWh/rok] 947,215 (15) Obnovitelná primární (ř.14 - ř.11) [MWh/rok] 26,886 (16) Využití obnovitelných zdrojů z hlediska primární (ř.15 / ř.14 x 100) [%] 2,8 h) hodnoty pro vytvoření hranic klasifikačních tříd Horní hranici třídy C odpovídají hodnoty: Celková dodaná [MWh/rok] 389,998 Neobnovitelná primární [MWh/rok] 481,834 Průměrný součinitel prostupu tepla budovy [W/(m 2.K)] 0,38 Dílčí dodané : vytápění [MWh/rok] 287,520 chlazení [MWh/rok] 0 větrání [MWh/rok] 0 úprava vlhkosti vzduchu [MWh/rok] 0 příprava teplé vody [MWh/rok] 75,440 osvětlení [MWh/rok] 27,038 Tabulka h) obsahuje hodnoty, které se použijí pro vytvoření hranic klasifikačních tříd podle přílohy č. 2. Stránka: 11 / 21

15 Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek u nových budov a u větší změny dokončených budov Posouzení proveditelnosti Alternativní systémy Místní systémy dodávky využívající energii z OZE Kombinovaná výroba elektřiny a tepla Soustava zásobování tepelnou energií Tepelné čerpadlo Technická proveditelnost Ekonomická proveditelnost Ekologická proveditelnost Doporučení k realizaci a zdůvodnění Datum vypracování analýzy Zpracovatel analýzy - Energetický posudek Povinnost vypracovat energetický posudek - Energetický posudek je součástí analýzy - Datum vypracování energetického posudku - Zpracovatel energetického posudku - Stránka: 12 / 21

16 Doporučená technicky a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy Popis opatření Předpokládaný průměrný součinitel prostupu tepla Předpokládaná dodaná Předpokládaná neobnovitelná primární Předpokládaná úspora celkové dodané Předpokládaná úspora neobnovitelné primární [W/(m 2.K)] [MWh/rok] [MWh/rok] [MWh/rok] [MWh/rok] Stavební prvky a konstrukce budovy: - - x x - - Technické systémy budovy: vytápění: - x - x - - chlazení: - x - x - - větrání: - x - x - - úprava vlhkosti vzduchu: příprava teplé vody: - x - x x - x - - osvětlení: - x - x - - Obsluha a provoz systémů budovy: - x x x - - Ostatní uveďte jaké: - x x x - - Celkem x Posouzení vhodnosti opatření Opatření Stavební prvky a konstrukce budovy Technické systémy budovy Obsluha a provoz systémů budovy Ostatní - uvést jaké: - Technická vhodnost Funkční vhodnost Ekonomická vhodnost Doporučení k realizaci a zdůvodnění Datum vypracování doporučených opatření Zpracovatel analýzy - Energetický posudek - - Energetický posudek je součástí analýzy - Datum vypracování energetického posudku - Zpracovatel energetického posudku - Stránka: 13 / 21

17 Závěrečné hodnocení energetického specialisty Nová budova nebo budova s téměř nulovou spotřebou Splňuje požadavek podle 6 odst. 1 - Třída energetické náročnosti budovy pro celkovou dodanou energii - Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst. 2 písm. a) - Splňuje požadavek podle 6 odst. 2 písm. b) - Splňuje požadavek podle 6 odst. 2 písm. c) - Plnění požadavků na energetickou náročnost budovy se nevyžaduje - Třída energetické náročnosti budovy pro celkovou dodanou energii - Budova užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii - Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii E Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii - Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Číslo oprávnění MPO 318 Ing. Jan Schwarzer Podpis energetického specialisty Datum vypracování průkazu Datum vypracování průkazu Stránka: 14 / 21

18 Průkaz energetické náročnosti budovy str. 1 / 2 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY vydaný podle zákona č. 406/2000 Sb., o hospodaření energií, a vyhlášky č. 78/2013 Sb., o energetické náročnosti budov Ulice, číslo: Jiskrova 517/4 PSČ, místo: Typ budovy: Praha 4 - Braník Bytový dům Plocha obálky budovy: 4 198,3 m 2 Objemový faktor tvaru A/V: 0,33 m 2 /m 3 Energeticky vztažná plocha: 4 006,9 m 2 ENERGETICKÁ NÁROČNOST BUDOVY Celková dodaná (Energie na vstupu do budovy) Měrné hodnoty kwh/(m² rok) Neobnovitelná primární (Vliv provozu budovy na životní prostředí) A B C D E F G Hodnoty pro celou budovu MWh/rok 604, ,329

19 Popis opatření je v protokolu průkazu a vyhodnocení jejich dopadu na energetickou náročnost je znázorněno šipkou Průkaz energetické náročnosti budovy str. 2 / 2 DOPORUČENÁ OPATŘENÍ PODÍL ENERGONOSITELŮ NA DODANÉ ENERGII Opatření pro Stanovena Hodnoty pro celou budovu MWh/rok Vnější stěny: Okna a dveře: Střechu: Podlahu: Vytápění: Chlazení/klimatizaci: Větrání: Přípravu teplé vody: Osvětlení: Jiné: UKAZATELE ENERGETICKÉ NÁROČNOSTI BUDOVY Obálka budovy Vytápění Chlazení Větrání Úprava vlhkosti Teplá voda U em W/(m² K) Dílčí dodané Měrné hodnoty kwh/(m² rok) Osvětlení ,89 Hodnoty pro celou budovu MWh/rok 504,20 73,23 27,03 Zpracovatel: Ing. Jan Schwarzer Osvědčení č.: 318 Kontakt: Vyhotoveno dne: Podpis:

20 Příloha: Přehled konstrukcí: SO1 Obvodová stěna, exteriér Korekční činitel: DU = 0,1 W/(m2.K) UN,20 = 0,30 W/(m2.K) NE Odpor při přestupu Rsi - 0,130 Omítka vápenocementová 15 0,99 0,015 Cihlové zdivo 750 0,51 1,471 Omítka vápenocementová 15 0,99 0,015 Odpor při přestupu Rse - 0,040 Σ 780 U = 0,698 W/m2K SO2 Obvodová stěna, exteriér Korekční činitel: DU = 0,1 W/(m2.K) UN,20 = 0,30 W/(m2.K) NE Odpor při přestupu Rsi - 0,130 Omítka vápenocementová 15 0,99 0,015 Cihlové zdivo 600 0,51 1,176 Omítka vápenocementová 15 0,99 0,015 Odpor při přestupu Rse - 0,040 Σ 630 U = 0,826 W/m2K SO3 Obvodová stěna, exteriér Korekční činitel: DU = 0,1 W/(m2.K) UN,20 = 0,30 W/(m2.K) NE Odpor při přestupu Rsi - 0,130 Omítka vápenocementová 15 0,99 0,015 Cihlové zdivo 450 0,51 0,882 Omítka vápenocementová 15 0,99 0,015 Odpor při přestupu Rse - 0,040 Σ 480 U = 1,024 W/m2K Stránka: 17 / 21

21 SN1 Vnitřní stěna, suterén Korekční činitel: DU = 0,1 W/(m2.K) UN,20 = 0,60 W/(m2.K) NE Odpor při přestupu Rsi - 0,130 Omítka vápenocementová 15 0,99 0,015 Cihlové zdivo 150 0,51 0,294 Omítka vápenocementová 15 0,99 0,015 Odpor při přestupu Rse - 0,130 Σ 180 U = 1,811 W/m2K SN2 Vnitřní stěna, suterén Korekční činitel: DU = 0,1 W/(m2.K) UN,20 = 0,60 W/(m2.K) NE Odpor při přestupu Rsi - 0,130 Omítka vápenocementová 15 0,99 0,015 Cihlové zdivo 100 0,51 0,196 Omítka vápenocementová 15 0,99 0,015 Odpor při přestupu Rse - 0,130 Σ 130 U = 2,156 W/m2K SN3 Vnitřní stěna, půda Korekční činitel: DU = 0,02 W/(m2.K) UN,20 = 0,30 W/(m2.K) ANO Odpor při přestupu Rsi - 0,130 Omítka vápenocementová 12,5 0,22 0,057 Tepelná izolace 150 0,04 4,167 Omítka vápenocementová 12,5 0,22 0,057 Odpor při přestupu Rse - 0,130 Σ 175 U = 0,240 W/m2K Stránka: 18 / 21

22 SN4 Vnitřní stěna, půda Korekční činitel: DU = 0,02 W/(m2.K) UN,20 = 0,30 W/(m2.K) NE Odpor při přestupu Rsi - 0,130 Omítka vápenocementová 12,5 0,22 0,057 Tepelná izolace 100 0,04 2,778 Omítka vápenocementová 12,5 0,22 0,057 Odpor při přestupu Rse - 0,130 Σ 125 U = 0,337 W/m2K SN5 Vnitřní stěna, půda Korekční činitel: DU = 0,02 W/(m2.K) UN,20 = 0,30 W/(m2.K) NE Odpor při přestupu Rsi - 0,130 Omítka vápenocementová 15 0,99 0,015 Cihlové zdivo 150 0,51 0,294 Tepelná izolace 100 0,04 2,778 Odpor při přestupu Rse - 0,040 Σ 265 U = 0,327 W/m2K PDL1 Podlaha, suterén Korekční činitel: DU = 0 W/(m2.K) UN,20 = 0,60 W/(m2.K) NE Odpor při přestupu Rsi - 0,170 Beton 40 1,30 0,031 Násyp škvára 60 0,27 0,222 Beton 150 1,30 0,115 Odpor při přestupu Rse - 0,040 Σ 250 U = 1,729 W/m2K Stránka: 19 / 21

23 PDL2 Podlaha, zemina Korekční činitel: DU = 0 W/(m2.K) UN,20 = 0,45 W/(m2.K) NE Odpor při přestupu Rsi - 0,170 Beton 150 1,30 0,115 Násyp škvára 100 0,27 0,370 Odpor při přestupu Rse - 0 Σ 250 U = 1,525 W/m2K SCH1 Střecha, exteriér Korekční činitel: DU = 0,02 W/(m2.K) UN,20 = 0,24 W/(m2.K) ANO Odpor při přestupu Rsi - 0,100 Sádrokarton 12,5 0,22 0,057 Vzduchová mezera 50 0,31 0,163 Tepelná izolace mezi trámy 200 0,05 4,255 Odpor při přestupu Rse - 0,040 Σ 263 U = 0,237 W/m2K STR1 - Strop, půda Korekční činitel: DU = 0,02 W/(m2.K) UN,20 = 0,30 W/(m2.K) ANO Odpor při přestupu Rsi - 0,100 Sádrokarton 12,5 0,22 0,057 Vzduchová mezera 50 0,31 0,163 Tepelná izolace mezi trámy 200 0,05 4,255 Odpor při přestupu Rse - 0,100 Σ 263 U = 0,234 W/m2K Stránka: 20 / 21

24 STR2 - Strop, půda Korekční činitel: DU = 0,1 W/(m2.K) UN,20 = 0,30 W/(m2.K) NE Odpor při přestupu Rsi - 0,100 Omítka vápenocementová 15 0,99 0,015 Dřevo měkké kolmo k vláknům 25 0,18 0,139 Vzduchová mezera mezi trámy 220 1,35 0,163 Dřevo měkké kolmo k vláknům 25 0,18 0,139 Násyp 120 0,27 0,444 Dřevo měkké kolmo k vláknům 25 0,18 0,139 Odpor při přestupu Rse - 0,040 Σ 430 U = 0,948 W/m2K Poznámka: Přesná skladba konstrukcí není známa, jejich tepelně technické vlastnosti byly stanoveny odborným odhadem podle běžného konstrukčního řešení obdobných objektů. Součinitel tepelné vodivosti je korigován o vliv kotvení, přerušení izolační vrstvy krokvemi, rámovou konstrukcí atp. Výplně otvorů: X mm Y mm Plocha m 2 ks U W/(m 2 K) Redukční Činitel b UN,20 W/(m 2 K) ,30 1 1,2 1,00 1,5 0, ,00 3 1,2 1,00 1,5 0, , ,2 1,00 1,5 0, ,43 1 1,2 1,00 1,7 0, ,24 3 1,2 1,00 1,5 0, ,24 8 1,2 1,00 1,5 0, ,60 4 1,2 1,00 1,5 0, , ,2 1,00 1,5 0, ,19 6 1,2 1,00 1,5 0, , ,2 1,00 1,5 0, ,50 1 1,2 1,00 1,5 0, , ,2 1,00 1,5 0, ,64 1 1,2 1,00 1,5 0, ,28 3 1,2 1,00 1,5 0, , ,2 1,00 1,4 0, , ,2 1,00 1,4 0,67 30 g FF % Stránka: 21 / 21
