1 CH057 NÁVRH STAVBY V PROCESU ÚZEMNÍHO ŘÍZENÍ úvod / stávající stav v území Autor: Radim Kolář 20. září

2 Přehled Stávající stav v území stávající okolní stavby (budovy, oplocení, opěrné zdi,...) stávající veřejná dopravní infrastruktura druh, povrch stávající vedení veřejné technické infrastruktury povrchové znaky, průběhy stávající zeleň ostatní (zpevněné plochy, zábradlí, ) Polohopis a výškopis Mapový podklad pro projekt stavby (polohopis a výškopis) podklad pro vypracovaní projektu (situace stavby) zobrazuje polohopis, výškopis a popis objektů území, které má být podle projektu zastavěno nebo na kterém mají být provedeny terénní úpravy poskytuje projektantovi stavby potřebné a ucelené informace o území (pozemku nebo pozemcích), které má být zastavěno a slouží k naprojektování prostorového umístění objektů nových staveb a terénních úprav 2

3 Polohopis a výškopis zaměření se provádí v závazném polohopis výškopis polohovém systému S-JTSK a výškovém Balt p.v. hranice vlastnické hranice uživatelské (skutečná poloha) hranice druhů pozemků budovy a zpevněné plochy cesty, mosty, vjezdy povrchové znaky inženýrských sítí (např. rozvodná skříň, vodovodní uzávěr, sloupy elektrického/komunikačního vedení,...) nadzemní inženýrské sítě porosty výškové body resp. vrstevnice terénní šrafy výškové a polohové zaměření sousedních staveb výšky střech, atik, odstupy atd. Katastrální mapa 3

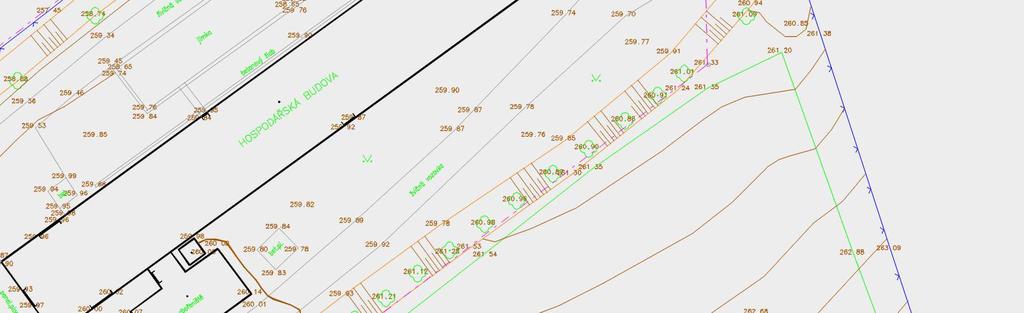

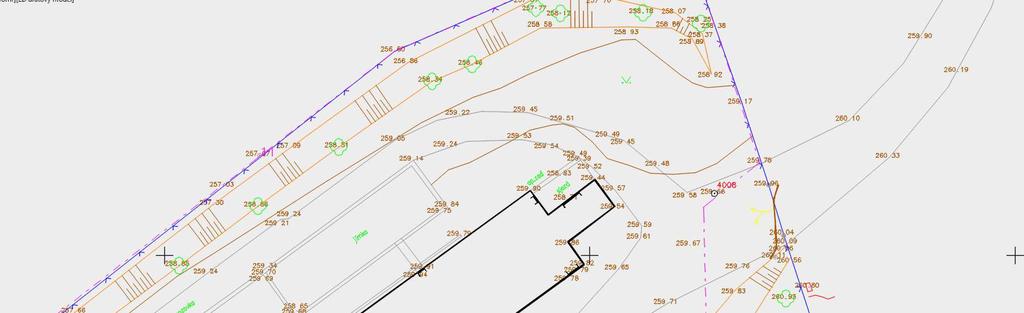

4 Polohopis a výškopis Polohopis a výškopis 4

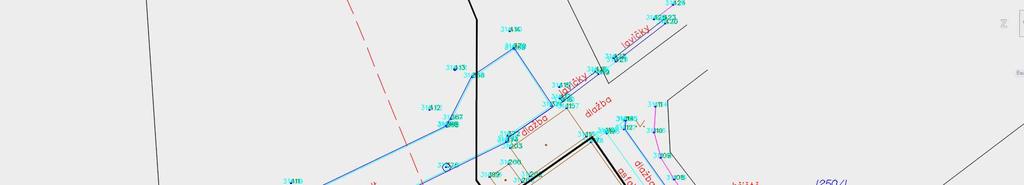

5 Polohopis a výškopis Polohopis a výškopis 5

6 Polohopis a výškopis Body podrobného polohového bodového pole (zkr. PPBP) v území trvale stabilizovány slouží pro připojení měřické sítě pomocí geodetických přístrojů pro realizaci měřičských, vytyčovacích a kontrolních geodetických prací Stávající dopravní infrastruktura Pozemní komunikace se dělí na tyto kategorie (Zákon č. 13/1997 Sb. o pozemních komunikacích): a) dálnice a) dálnice I. třídy b) dálnice II. třídy b) silnice a) silnice I. třídy b) silnice II. třídy c) silnice III. třídy c) místní komunikace slouží převážně místní dopravě na území obce a) místní komunikace I. třídy b) místní komunikace II. třídy c) místní komunikace III. třídy d) místní komunikace IV. třídy d) účelová komunikace 6

7 Stávající dopravní infrastruktura Stávající dopravní infrastruktura 7

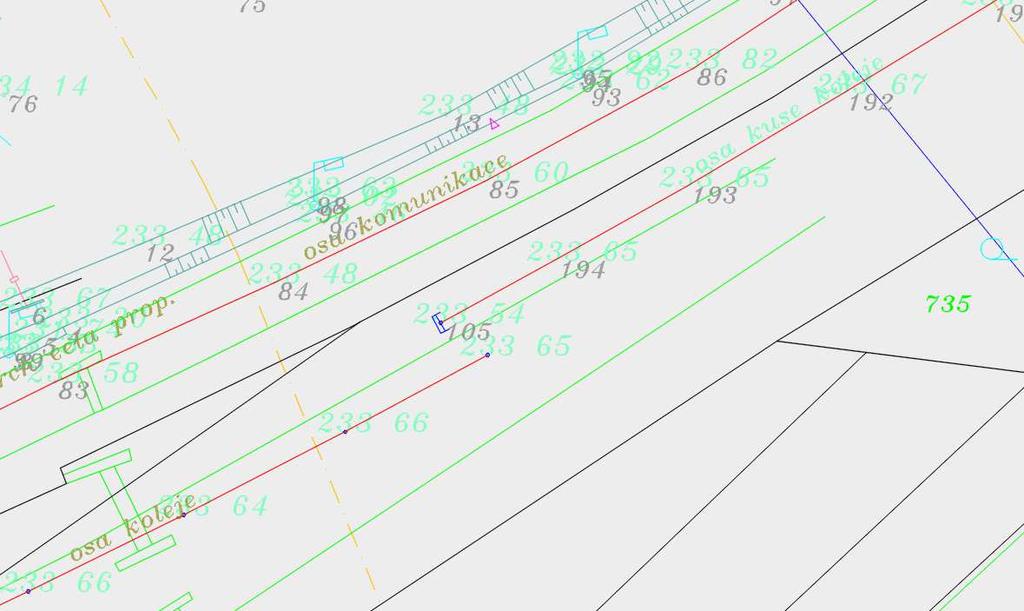

8 Stávající dopravní infrastruktura Železniční doprava (Zákon č. 266/1994 Sb. o dráhách): Správa železniční dopravní cesty (SŽDC): funkce vlastníka dráhy pro stát vykonává i funkci provozovatele dráhy Dráhy: celostátní regionální vlečky Stávající dopravní infrastruktura 8

9 Stávající technická infrastruktura 2 Základní pojmy, zákona č. 183/2006 Sb. (Stavební zákon) Vedení a stavby a s nimi provozně související zařízení technického vybavení, například: vodovody vodojemy kanalizace čistírny odpadních vod stavby a zařízení pro nakládání s odpady trafostanice energetické vedení komunikační vedení veřejné komunikační sítě a elektronické komunikační zařízení veřejné komunikační sítě produktovody Stávající technická infrastruktura 161 zákona č. 183/2006 Sb. (Stavební zákon) Vlastníci technické infrastruktury (1) Vlastníci technické infrastruktury jsou povinni vést o ní evidenci, která musí obsahovat polohové umístění a ochranu, a v odůvodněných případech, s ohledem na charakter technické infrastruktury, i výškové umístění. Na žádost pořizovatele územně analytických podkladů, územní studie nebo územně plánovací dokumentace, obecního úřadu, žadatele o vydání regulačního plánu nebo územního rozhodnutí, stavebníka nebo osoby jím zmocněné sdělí vlastník technické infrastruktury ve lhůtě do 30 dnů údaje o její poloze, podmínkách napojení, ochrany a další údaje nezbytné pro projektovou činnost a provedení stavby. Informace mohou být poskytnuty v digitální podobě. Vlastník technické infrastruktury je oprávněn požadovat na žadateli úhradu nákladů spojených s poskytnutím požadovaných údajů, nejvýše však do výše nákladů na pořízení jejich kopií, nosičů dat a nákladů na doručení. (2) Na výzvu orgánu územního plánování a stavebního úřadu jsou vlastníci technické infrastruktury povinni jim bez průtahů poskytnout nezbytnou součinnost při plnění úkolů podle tohoto zákona. 9

10 Elektřina Distribuční soustava (DS) V ČR působí ve svém vymezeném území tito provozovatelé distribučních soustav: PRE Distribuce, a.s. (hlavní město Praha a Roztoky u Prahy) E.ON Distribuce, a.s. (Jihočeský kraj, Vysočina bez Havlíčkobrodska, Jihomoravský kraj a Prostějovsko, Zlínský kraj bez Vsetínska) ČEZ Distribuce, a. s. (většina České republiky, tedy celé ostatní území) Elektřina Vyjádření k existenci sítí 10

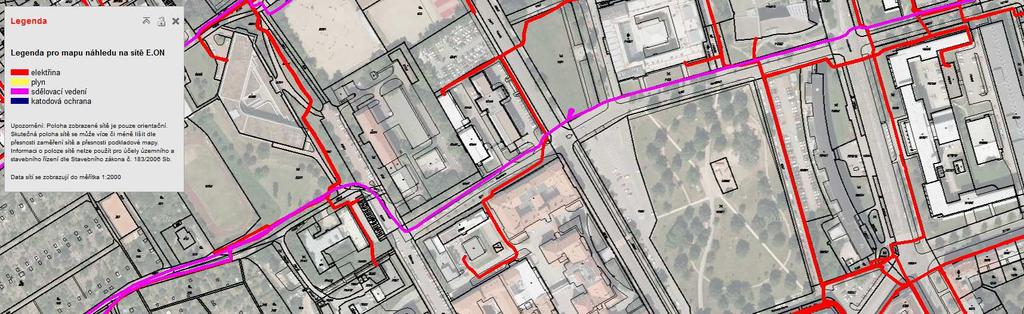

11 Elektřina Vyjádření k existenci sítí Elektřina Vyjádření k existenci sítí geoportal.cezdistribuce.cz 11

12 Elektřina Vyjádření k existenci sítí Elektřina Vyjádření k existenci sítí 12

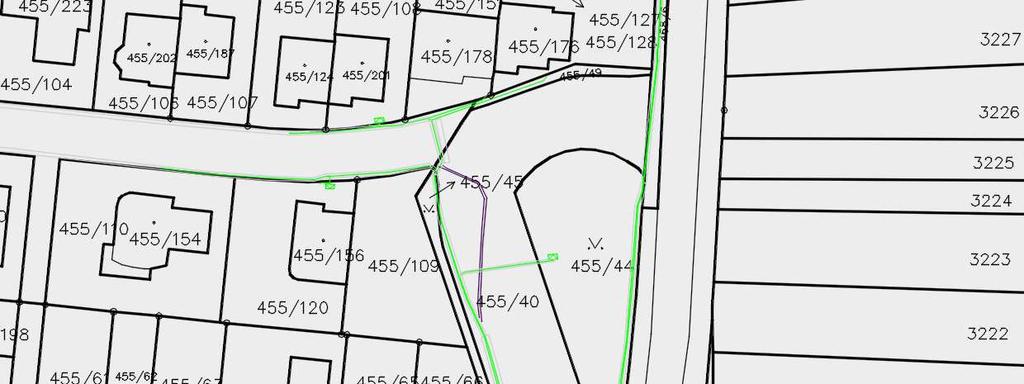

13 Elektřina Plyn Distribuční soustava pro zemní plyn V ČR působí na svých vymezených územích tito provozovatelé distribučních soustav: E.ON Distribuce, s.r.o. (Jihočeský kraj) Pražská plynárenská Distribuce, a.s. (hlavní město Praha) RWE GasNet, s.r.o. (většina České republiky, tedy celé ostatní území) 13

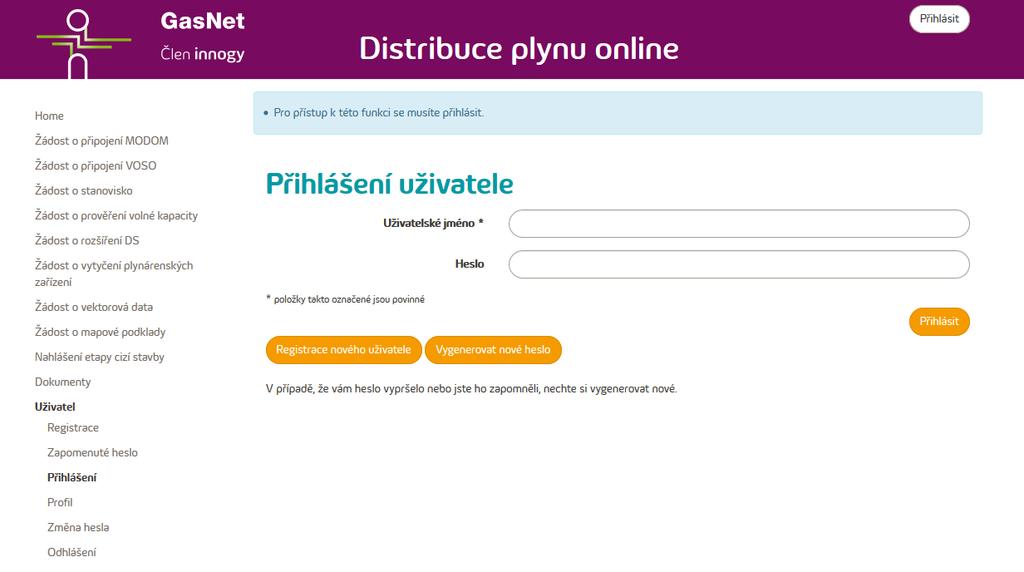

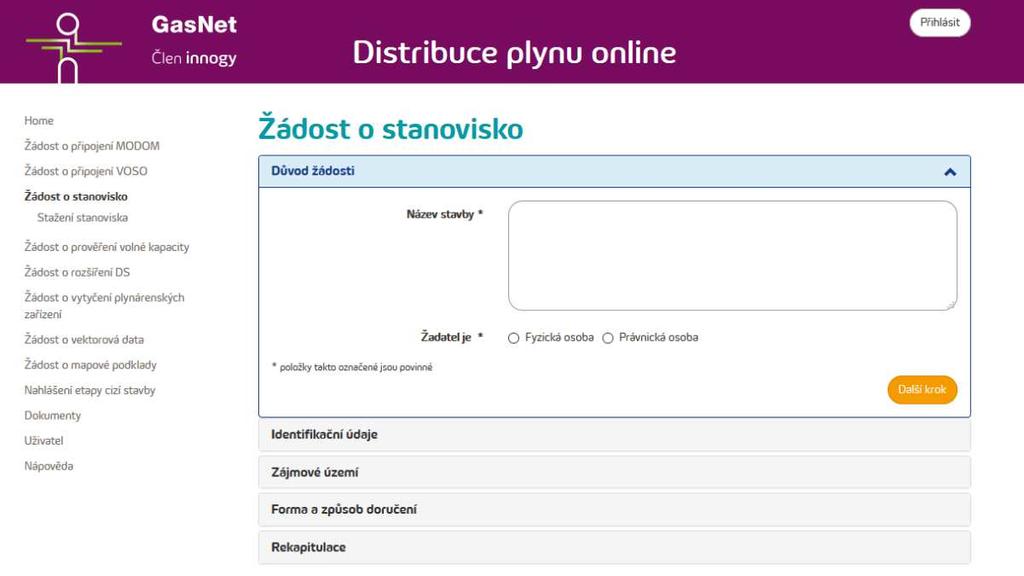

14 Plyn Žádost o stanovisko k existenci plynárenských zařízení Plyn Žádost o stanovisko k existenci plynárenských zařízení 14

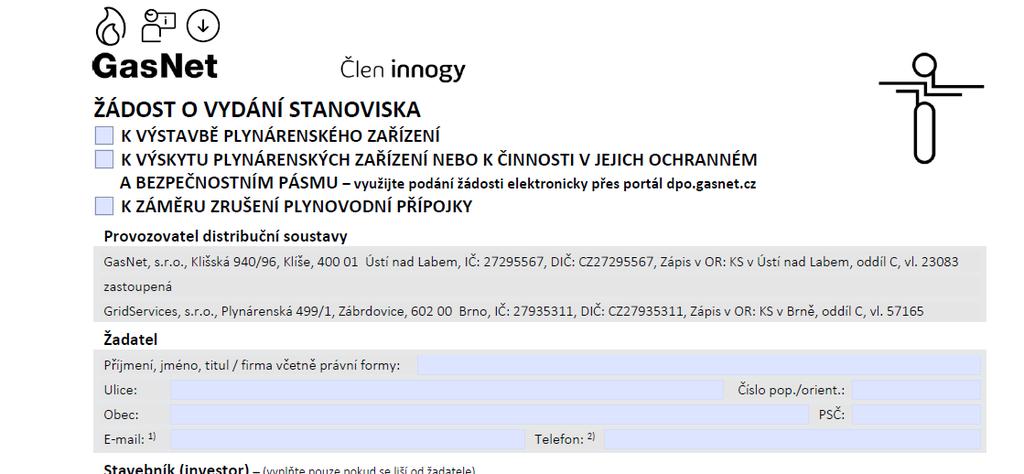

15 Plyn Žádost o stanovisko k existenci plynárenských zařízení Plyn Vyjádření k existenci sítí 15

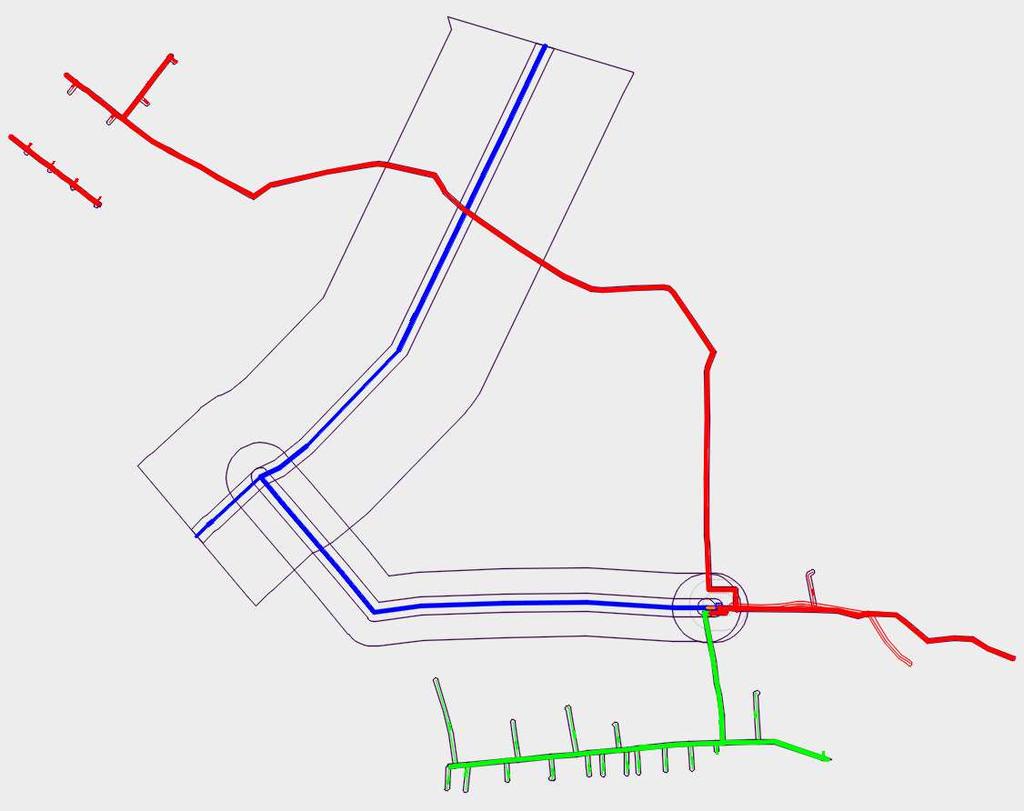

16 Plyn Vyjádření k existenci sítí Plyn Vyjádření k existenci sítí 16

17 Vodovod Zákon č. 254/2001 Sb. o vodách (vodní zákon) Zákon č. 274/2001 Sb. o vodovodech a kanalizacích pro veřejnou potřebu (zákon o vodovodech a kanalizacích) Vodovod Provozovatelé vodárenské infrastruktury 1. SČV, a.s. Královéhradecká provozní, a.s. Moravská vodárenská, a.s. Pražské vodovody a kanalizace, a.s. Ravos, s.r.o. Severočeské vodovody a kanalizace, a.s. Středočeské vodárny, a.s. Vodárna Plzeň a.s. Vodohospodářská společnost Sokolov, s.r.o. Vodospol s.r.o. AQUA SERVIS, a.s. AQUALIA GESTIN INTEGRAL DEL AGUA, S.A. AQUASTOP, v.o.s. AQUAŠUMAVA, s.r.o. Brněnské vodárny a kanalizace, a.s. Českoskalické vodárny, s.r.o. Čevak a.s. CHEVAK Cheb, a.s. Chodské vodárny a kanalizace a.s. ČOV Jablonec nad Jizerou, a.s. Frýdlantská vodárenská společnost a.s. Jesenická vodohospodářská společnost, s.r.o. Jesenická vodohospodářská společnost, s.r.o. Kanalizace a vodovody Starý Plzenec, a.s. Krnovské vodovody a kanalizace, s.r.o. Lesní a vodní hospodářství Švihov Lesy - voda, s.r.o. Městské vodovody a kanalizace Jaroměř, s.r.o. Městské vodovody a kanalizace Skuteč, s.r.o. Městské vodovody a kanalizace Úpice Městské vodovody a kanalizace Vrchlabí Orlická vodohospodářská společnost Česká Třebová, s.r.o. Ostravské vodárny a kanalizace a.s. REVOS Rokycany, s.r.o. Severomoravské vodovody a kanalizace Ostrava, a.s. Skupinový vodovod Dobrochov Slovácké vodárny a kanalizace, a.s. Šumavské vodovody a kanalizace, a.s. Šumperská provozní vodohospodářská společnost, a.s. Svazek vodovodů a kanalizací, Vodárna Zbýšov Technické služby Police nad Metují, s.r.o. Technické služby Strakonice, s.r.o. Technické služby Třešť, spol. s r. o. Technické služby Žacléř, spol. s r.o TEPVOS, spol s r.o. Václav Vonásek BRAVOS VAK Bruntál, a.s. VAK svazku obcí Plumlov-Vícov VHOS, a.s. Voda Červený Kostelec, s.r.o. VODAK Humpolec, s.r.o. Vodárenská akciová společnost, a.s. Vodárenská společnost Chrudim a.s. Vodárenská společnost Lánov, s.r.o. Vodárny a kanalizace Karlovy Vary, a.s. Vodohospodářská a obchodní společnost, a.s. Vodohospodářská společnost Benešov, s.r.o. Vodohospodářská společnost ČERLINKA, s.r.o. Vodohospodářská společnost Dobříš, s.r.o. Vodohospodářská společnost SITKA, s.r.o. Vodohospodářská společnost Vrchlice-Maleč, a.s. Vodohospodářské služby RT, s.r.o. Vodos, s.r.o. Vodotechnickéslužby s.r.o. Vodovody a kanalizace Beroun, a.s. Vodovody a kanalizace Dvůr Králové n.l., s.r.o. Vodovody a kanalizace Havlíčkův Brod, a.s. Vodovody a kanalizace Hlučín, a.s. Vodovody a kanalizace Hodonín, a.s. Vodovody a kanalizace Jablonné nad Orlicí, a.s. Vodovody a kanalizace Kroměříž, a.s. Vodovody a kanalizace města Kdyně, spol s r.o. Vodovody a kanalizace Mladá Boleslav, a.s. Vodovody a kanalizace Náchod, a.s. Vodovody a kanalizace Nymburk, a.s. Vodovody a kanalizace Pardubice,a.s. Vodovody a kanalizace Přerov, a.s. Vodovody a kanalizace Studénka s.r.o. Vodovody a kanalizace Trutnov, a.s. Vodovody a kanalizace Vsetín, a.s. Vodovody a kanalizace Vyškov, a.s. Vodovody a kanalizace Vysoké Mýto, s.r.o. Vodovody, spol. s. r. o. ŽAP-VaK-VODOVOD Opočno, s.r.o. 17

18 Vodovod Vyjádření o existenci sítí Např.: Brněnské vodárny a kanalizace, a.s. Vodovod Vyjádření o existenci sítí Např.: VODÁRENSKÁ AKCIOVÁ SPOLEČNOST, a.s. 18

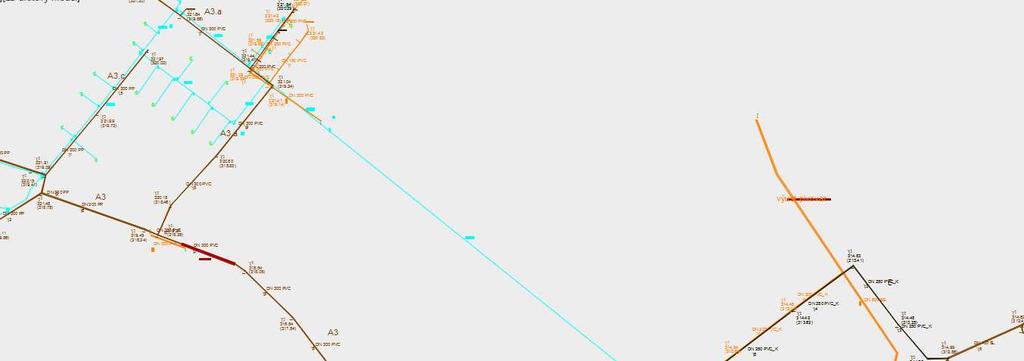

19 Vodovod Vyjádření k existenci sítí Sdělovací vedení Česká telekomunikační infrastruktura a.s. (CETIN) České Radiokomunikace a.s. ČD Telematika a.s. Vodafone Czech Republic a.s. T-Mobile Czech Republic a.s. Ministerstvo obrany ČR, Agentura hospodaření s nemovitým majetkem, Odbor územní správy majetku Ministerstvo vnitra ČR, správa kabelů UPC Česká republika, s.r.o. SMART Comp. a.s. (NETBOX) Optiline SITEL, spol. s r.o. itself s.r.o. NetDataComm, s.r.o. Dial Telecom, a.s. Faster CZ spol. s r.o. 19

20 Sdělovací vedení Sdělovací vedení 20

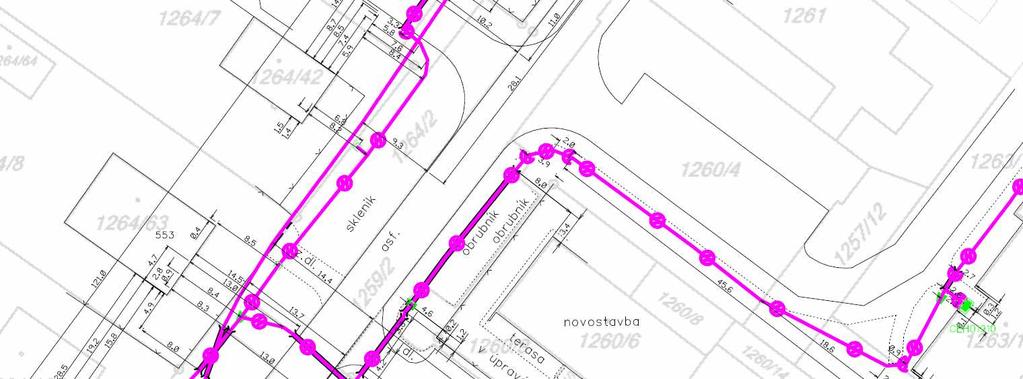

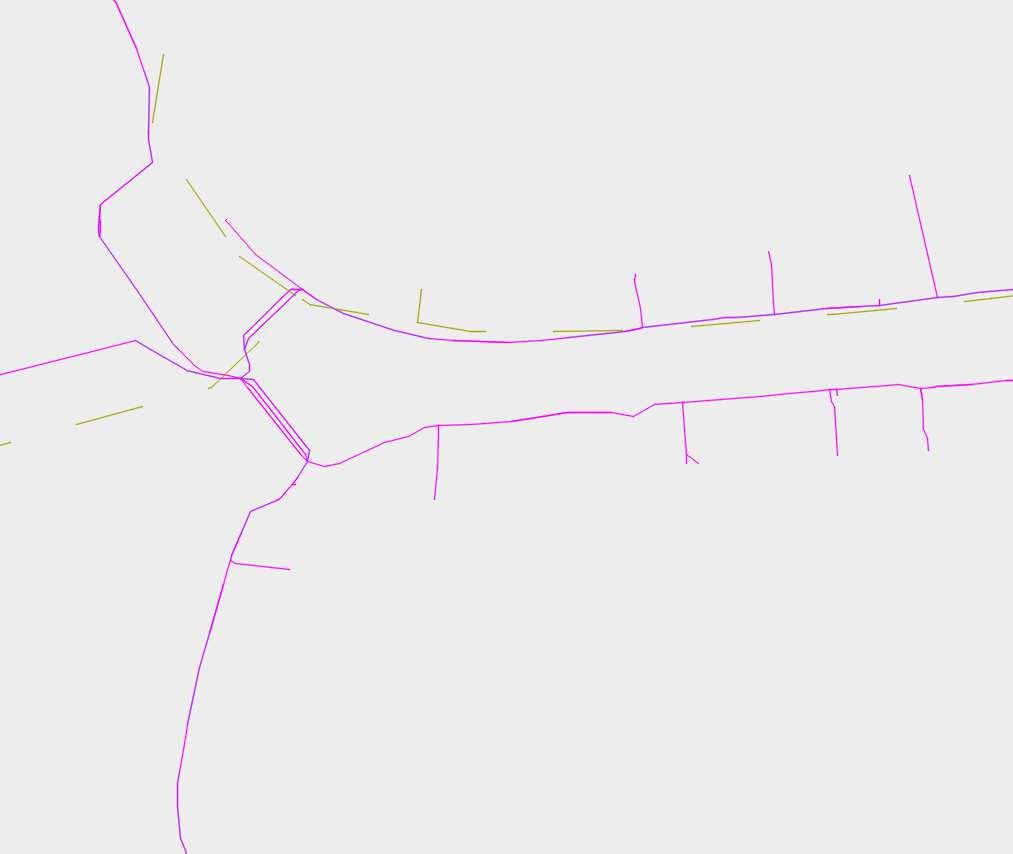

21 Sdělovací vedení Sdělovací vedení 21

22 Jiné Technické sítě Brno, a.s. (VO v Brně) Teplárny Brno, a.s. děkujeme Vám za pozornost 22
