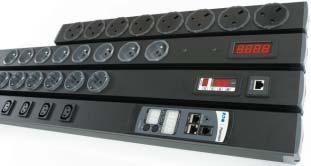

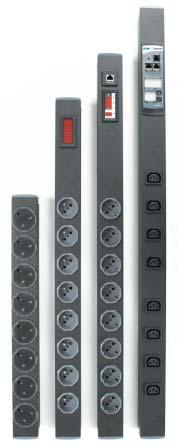

1 Powerware epdu - vnitrostojanové rozvaděče Zaměření produktu Široká škála řešení vnitrostojanových rozvaděčů pro datová centra zahrnující všechny výkonové úrovně a technologie Funkční vlastnosti konfigurace pro umístění na boční straně (bez záboru výškového modulu Zero U), nebo pro horizontální montáž 1U/2U, čtyři technologie: s ovládáním, s dohledem, s měřením a základní, typy vidlic a zásuvek přizpůsobené místním předpisům, zákaznické provedení na vyžádání. Produkty Zero U, nezabírající výškové rozměrové moduly určené pro servery. Jsou též k dispozici modely s horizontální montáží zabírající jeden až dva výškové moduly (1U/2U). Na podrobnosti se zeptejte svého prodejce. Výkon Technologie Správa Monitor Měření Základní standardní (0-4 kva) střední (4-10 kva) vysoký (10-15 kva) ultravysoký (>15 kva) Každé datové centrum je jedinečné. Zvolte správné řešení pro svou aplikaci za pomocí následujícího návodu: Vypočtěte celkovou energetickou spotřebu Vašeho stojanu či skříně, Podle místních předpisů zvolte správnou kombinaci vidlic a zásuvek, Stanovte patřičný počet zásuvek, Vyberte jednu z technologií: s ovládáním, s dohledem, s měřením, nebo základní, Zvolte buď montáž na boční stěně ( Zero U ) nebo horizontální. Počet serverů napájených z jedné zásuvkové lišty Počet zásuvkových lišt potřebných pro plně obsazený stojan se 42U Standardní příkon (0-4 kva) Střední příkon (4-10 kva) Vysoký příkon (10-15 kva) Příkon Max distrib. výkon (kw) server Pizza Box stř. příkon 0,35 KW server 2U stř. příkon 0,55kW Blade šasí stř. příkon 4 kw Pro 42 ks Pizza Box serverů Pro 21 ks serverů 2U Pro 6 ks Blade šasí, 7U každé 230 V 13 A 3, V 16A 3, V 32A 7, V 16A zdv. okruh 7, V 16A 3f 11, V 63A 14, V 32A zdv. okruh 14, V 32A 3f. 22, V 16A 3f. zdv.okr. 22,

2 Powerware epdu vnitrostojanový rozvaděč U zařízení pro datová centra (výpočetní střediska) se projevují dva trendy. Na jedné straně se zařízení v důsledku vyšší hustoty montáže zmenšují, při čemž vyžadují vysokou objemovou hustotu příkonu. Na druhé straně zařízení, která mají nižší hustotou montáže vyžadují vyšší příkon. Nové Powerware epdu vnitrostojanové rozvaděče poskytují řešení pro oba případy. Špičková kvalita napájení závisí na efektivním rozvodu elektrické energie. S dnešními miniaturními zařízeními se může vyskytnout situace, že v jednom stojanu bude zapotřebí instalovat 40 a více přívodních šňůr. Vnitrostojanové rozvaděče Powerware epdu, rozvádějí elektrickou energii ve stojanovém prostředí s vysokou hustotou montáže a doplňují Vaše UPS napájecí systémy. Mohou být při tom použity kdekoli, kde je třeba upravené napájení rozvádět ke mnoha jednotkám zařízení. Ať již používáte UPS typu Powerware nebo od jiného výrobce, můžete z jediného napájecího přívodu uspořádat a distribuovat elektrickou energii do mnoha zásuvek. Široká škála typů Rodina typů Powerware epdu zahrnuje modely s různými variantami napájecích přívodů, vyhovující většině požadavků. U výstupních zásuvek si můžete vybrat mezi typy UK, Schuko, francouzskou normou, a IEC (C13 a C19). Rovněž u vidlic zakončujících přívodních šňůry si můžete zvolit mezi místním standardem (UK nebo Schuko), EN 60309, nebo ukončení šňůry bez vidlice pro přímé zapojení do svorkovnice UPS. Oddělené jističe pro skupiny zásuvek Powerware epdu nabízejí pro ochranu zátěžových segmentů, jinými slovy pro skupiny zásuvek, individuálně dimenzované jističe. Tato funkce zvyšuje celkovou dostupnost tím, že přetížené okruhy neovlivní funkci ostatních. Jističe mají ploché kolébkové spínače, nebo jsou zcela chráněné, aby se zabránilo jejich náhodnému sepnutí či vypnutí. Rychlá a snadná instalace Jednotka epdu má předinstalované montážní úchyty a je tak připravena k instalaci do stojanu bez dalšího příslušenství. K dispozici je rovněž volitelné zapuštěné montážní uspořádání umožňující použití velkých vidlic na přívodních šňůrách. Robustní konstrukce pro spolehlivou funkci Powerware epdu rozvaděče splňují požadavky průmyslových norem platných pro bezpečnost IT zařízení. Volitelné mechanické zajištění napájecích přívodů zabraňuje náhodnému vytažení napájecích šňůr. Za pomocí optické indikace proudového odběru a přepínaných napájecích okruhů nebudete mít nikdy pochybnost o tom, zda jednotka je či není v provozním stavu. Standardní dvouletá záruka Na rozvaděče Powerware epdu poskytuje společnost Eaton dvouletou omezenou záruku. Společnosti Eaton byla opakovaně auditorskou firmou Frost & Sullivan uděleno ocenění Power Quality Company of the Year.

3 Společnost Eaton nabízí na trhu v současnosti nejširší výběr možností Powerware epdu od společnosti Eaton pokrývají nejširší portfolio výkonových parametrů a technologií, a jsou tak schopny uspokojit potřeby kteréhokoli datacentra. Jednoduché a zdvojené šasí, čtyři možnosti volby technologie, široký výkonový rozsah a možnost vyrobit epdu přizpůsobené požadavkům zákazníka na uspořádání zásuvek (počet a typy) podle daného regionu, to vše činí z Powerware epdu produkt, výjimečný z hlediska kvality, univerzálnosti a spolehlivosti. Všechny produkty jsou konstruovány s důrazem na bezpečnost a spolehlivost. Škála Powerware epdu má široký rozsah od rozměrů, které nezabírají žádný stojanový modul (Zero U) až po rozměry s 1U a 2U. Rovněž je k dispozici možnost monitorování parametrů stojanového prostředí. epdu s funkcí ovládání monitorování napájení jednotlivých zásuvek Technologická platforma Revelation poskytuje nové řadě rozvaděčů Powerware Managed epdu kombinaci vlastností vysoké výkonové hustoty a funkcí průlomové technologie. Tato řada rozvaděčů, za použití mikroprocesoru, jímž se osazují servery, poskytuje dříve nedosažitelné možnosti dohledu a ovládání. Lze dokonce monitorovat proudový odběr až na úroveň jednotlivých zásuvek. Uživatel si může nastavit postup aktivace a časová zpoždění náběhu napětí na zásuvkách a tak dálkově ovládat nastartování (bootování) jednotlivých serverů. Bezpečná komunikace je zajištěna 256-bitovou enkrypcí a funkce IPMI a SMASH CLI poskytují sladěný uživatelský přístup k počítačovému hardwaru a epdu. zapínání a vypínání jednotlivých zásuvek umožňuje vyvolat dálkový restart serverů, virtuální skupinování výstupů dovoluje vyvolat jediným kliknutím restart serverů připojených více přívodními šňůrami, ovládání napájení celých stojanů nebo méně kritických zařízení jediným kliknutím. epdu s funkcí monitorování lokální a dálkový dohled v jednom Powerware epdu s funkcí monitorování nabízejí zákazníkům výběr možností dálkového dohledu na proudový odběr jednotlivých zásuvek pomocí komunikace po sériovém portu RS-232 nebo přes Ethernetové rozhraní. Tato funkce ve spojení s moderním softwarem jako je Foreseer a PowerXpert umožňuje uživateli na jednom místě shromažďovat informace z tisíců epdu. Všechny monitorované epdu též obsahují digitální ampérmetr EasyRead s LED displejem pro usnadnění procedury spouštění serverů a pro přehled o jejich spotřebě. epdu s funkcí měření zabudovaný displej ampérmetru usnadňuje instalaci a použití Powerware s funkcí měření odebíraného proudu (Metered epdu) obsahují digitální ampérmetr EasyRead s LED displejem pro usnadnění procedury spouštění serverů a pro přehled o jejich odběru. Ampérmetr může krokovat a měřit parametry až osmi napájecích okruhů a to buď automaticky, nebo ručně. LED displej je dostatečně velký a jasný a lze jej pozorovat zdálky i přes větrací otvory skříní. epdu v základním provedení robustní konstrukce a pružné možnosti montáže Všechny Powerware epdu, včetně těch v základním provedení, mají robustní hliníkové šasí a plně kryté přepínače a jističe. Provedení dimenzovaná na spotřebu vyšší než 16A jsou vybavena podle místních předpisů proudovou ochranou a to buď jističi pro zásuvkové řady, nebo pojistkami pro jednotlivé zásuvky. Celá jednotka je chráněna zemněním a pro zvýšení spolehlivosti jsou veškeré desky s elektronikou mechanicky odděleny od zásuvek, aby se vyloučilo jejich jakékoli mechanické namáhání při zapojování a odpojování vidlic do a ze zásuvek. Systém montáže umožňuje vytvářet pomocí jediné konstrukce různé konfigurace. Máte možnost

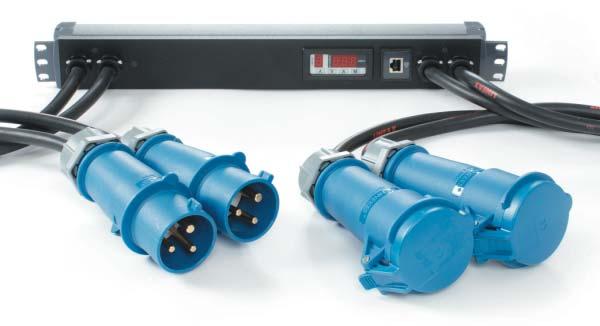

4 výběru mezi vertikálním a horizontálním uspořádáním, a mezi jednoduchým a dvojitým šasí podle individuálních potřeb po celém světě. Všechny jednotky mají certifikaci CE a rovněž příslušné certifikace podle regionálních požadavků. široká škála přívodních vidlic a výstupních zásuvek, jednotná konstrukce, vícenásobné možnosti montáže, software a komunikace dovoluje slučování informací z tisíců zásuvkových lišt zjednodušuje správu IP adres a snižuje nároky na IP adresy požadované pro ovládání a dohled nad zásuvkovými lištami ve stojanech Boční uchycení Uchycení za konec Skryté uchycení Dodatečné vybavení existujících PDU (zásuvkových lišt) bez měření odběru Vkládatelný monitor 16A a 32A pro stojanovou montáž Naše vkládatelné monitorovací jednotky jsou navrženy jak pro nové instalace, tak pro vsazení do instalací stávajících.zajišťují lokální a dálkový dohled na jednoduché nebo dvojité přívody. Jednotky jsou k dispozici s komunikací přes RS-232, pomocí IP protokolu a rovněž s digitálním ampérmetrem EasyRead. Výkon až do 2x7,3kW podpora vysoké hustoty stojanové montáže, konstrukce bez pojistek a jističů žádný vkládaný rozpojovací prvek, úroveň provedení pro datová centra podpora serverů a zařízení datové sítě, digitální ampérmetr EasyRead - zkracuje čas potřebný pro sledování na místě, jednoduché a zdvojené přívody možnost monitorování přívodů A a B IP protokol monitorování po síti pomocí XML/HTTP/SNMP včetně záznamů definovatelných uživatelem

5 Výrobky, které splňují veškeré požadavky datových center Funkce Výhoda s ovládáním s dohledem s měřením základní Dálkové zapínání a vypínání jednotlivých zásuvek Umožňuje dálkový provoz bezobslužného datacentra Softwarová blokáda zásuvek Zabraňuje nepovolenému zapnutí napájení serverů Vytváření virtuálních skupin zásuvek Usnadňuje ovládání podobných typů zařízení a serverů s vícenásobnými napájecími přívody Komplexní monitorování výstupních veličin: napětí, proud, výkon (W a kva) Umožňuje lepší správu napájení a zvyšuje účinnost Posloupnost aktivace a časového zpoždění náběhu výstupního napětí definovatelná Dovoluje řízený start zařízení v závislosti uživatelem na jeho proudové spotřebě Firmware aktualizovatelný ve flash paměti Snadné stažení a aktualizace softwaru Monitorování stojanového prostředí Monitorování veličin okolního prostředí a napájení v jedné jednotce SNMP záznamy a ová komunikace Různé možnosti upozornění Kompatibilita IPMI2 a SMASH Sladění uživatelského přístupu k počítačovému HW a PDU 256-bitová AES enkrypce (HTTPS, SSL, SSH, SSH2 a vestavěný firewall) Bezpečná komunikační platforma Ethernet port Dálkový dohled po LAN Sériový port RS-232 Dálkový dohled pomocí sériové komunikace, sloučení údajů z tisíců PDU za použití software Eaton Powerware Velkoplošný digitální ampérmetr EasyRead Velkoplošný displej pro snazší přehled nad odběrem serverů Konstrukce s jednoduchým a dvojitým šasí Alternativy pro prostředí s vysokou hustotou montáže Ochrana skupin přívodů jistič* (nikoli pojistkami) Rychlé obnovení provozu, bezpečnost Jištění jednotlivých výstupů pojistkami* Izolace proudového přetížení (zkratu) pouze na jediný výstup Světové typy vidlic a zásuvek Pružné možnosti konfigurace Plná ochrana zemněním Bezpečnější konstrukce Hliníkové šasí vyrobené protlačováním Vysoká pevnost konstrukce Plně kryté jističe a přepínače Ochrana před náhodným zásahem Zásuvky izolované od desek s elektronikou Prodloužení životnosti Volitelná upevňovací zábrana Bezpečné držení vidlice v zásuvce * pokud to vyžadují místní předpisy

6 RoHS COMPLIANT V zájmu trvalého zdokonalování produktu může dojít bez předchozího upozornění ke změně kteréhokoli parametru. Powerware, Hot Sync, Advanced Battery Management, LanSafe, PowerVision a FORESEER jsou obchodní názvy, výrobní značky a/nebo označení služeb společnosti Eaton Corporation, nebo jejích poboček či dceřiných společností. Eaton Corporation, veškerá práva vyhrazena. Poštovní adresa: Powerware Products and Services, Marketing P.O. Box 54, Espoo, FINLAND Tel: Fax: emea@powerware.com ČESKÁ REPUBLIKA Tel: DÁNSKO Tel: denmark.sales@powerware.com FINSKO Tel: finland.sales@powerware.com FRANCIE Tel: powerware.france@powerware.com NĚMECKO Tel: infogermany@eaton.com ITÁLIE Tel: info@powerware.it NORSKO Tel: norway.sales@powerware.com POLSKO Tel: poland.sales@powerware.com SNS (RUSKO) Tel: UPSRussia@eaton.com SLOVENSKÁ REPUBLIKA Tel: ŠVÉDSKO Tel: sweden.sales@powerware.com VELKÁ BRITÁNIE Tel: powerware.help@powerware.com Rev A 7/2007
