PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY DLE VYHL. 78/2013 SB. (NOVOSTAVBA)

Transkript

1 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY DLE VYHL. 78/2013 SB. (NOVOSTAVBA) RODINNÝ DŮM, LIBEREC XXVVESEC, UL. VRBATOVA PARC. Č. 1354/26, K. Ú. VESEC U LIBERCE Účel: Adresa objektu: Průkaz energetické náročnosti budovy dle vyhl. 78/2013 Sb. p.č. 1354/26, k.ú. Vesec u Liberce, ul. Vrbatova Liberec Liberec XXVVesec Číslo zakázky: Objednatel: DP REAL IMMO s.r.o., Preslova 700/76, Brno Datum: Duben 2016 Zpracovatel: Ing. Jan Antonín EnergySim energetika staveb, projekce TZB Pobřežní 3911/17, Jablonec nad Nisou tel.: jan.antonin@energysim.cz IČO: Autoři: Ing. Jan Antonín, Ph.D. Ing. Ondřej Kohout Evidenční číslo PENB nebylo přiděleno

2 Obsah posudku 1. Identifikační údaje 3 2. Základní údaje o budově 3 3. Podklady pro zpracování 3 4. Klasifikační třídy energetické náročnosti budov 5 5. Závěr 5 Seznamy Seznam tabulek a obrázků 6 Přílohy Č. 1: Kopie oprávnění zpracovatele 7 č. 2: Protokol k průkazu energetické náročnosti budovy 9 Celkový počet stran 25 Zakázka č PENB RD Vesec úvod Stránka 2

3 1. Identifikační údaje Typ studie: Adresa stavby: Objednatel: Průkaz energetické náročnosti budovy dle vyhl. 78/2013 Sb. p.č. 1354/26, k.ú. Vesec u Liberce, ul. Vrbatova Liberec Liberec XXVVesec DP REAL IMMO s.r.o., Adresa: Preslova 700/76, Brno IČ: Kontaktní osoba: Ing. arch. Ondřej Novosad /tel.: Zhotovitel: novosadondra@seznam.cz Ing. Jan Antonín, Ph.D. Adresa: Pobřežní 3911/17, Jablonec nad Nisou IČ: /tel.: Jan.antonin@energysim.cz / Energetický specialista: Ing. Jan Antonín, Ph.D. Adresa: Pobřežní 3911/17, Jablonec nad Nisou Číslo oprávnění: 1270 Spolupráce: Ing. Ondřej Kohout 2. Základní údaje o budově Předmětem projektu je energetické vyhodnocení novostavby rodinného domu ul. Vrbatova ve Vesci v Liberci na parcele č. 1354/26, z hlediska energetické náročnosti objektu. Výsledkem posouzení je zpracování protokolu k průkazu energetické náročnosti budovy a grafické vyjádření. Posouzení vychází z požadavků vyhlášky č. 78/2013 Sb. o energetické náročnosti budov. 3. Podklady pro zpracování Podkladem pro zpracování průkazu energetické náročnosti byly následující dokumenty: Výkresová stavební dokumentace pro OHS od Ing. arch. Ondřej Novosad / Ing. Stanislav Kolář z 12/2014. Technická a průvodní zpráva ke stavební dokumentaci pro OHS od Ing. arch. Ondřej Novosad / Ing. Stanislav Kolář z 04/2016. Stav stavební dokumentace byl konzultován s projektanty k datu , případné změny v dokumentaci po je projektant povinen ohlásit zpracovateli průkazu energetické náročnosti pro potřeby přepracování průkazu. Zakázka č PENB RD Vesec úvod

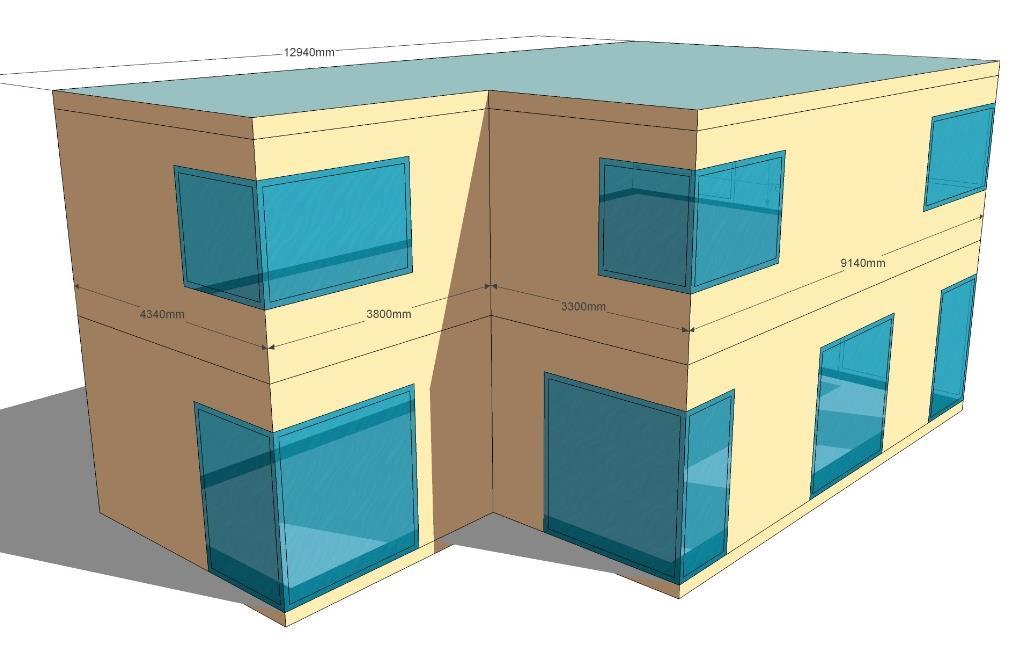

4 Při zpracování byl vytvořen 3D model objektu : Obr. 1: 3D model pohled od jihozápadu. Obr. 2: 3D model pohled od severovýchodu. Zakázka č PENB RD Vesec úvod

5 4. Klasifikační třídy energetické náročnosti budov Vyhláška 78/2013 Sb. zařazuje stanovené ukazatele energetické náročnosti budovy do níže uvedených klasifikačních tříd. Klasifikační třídy energetické náročnosti budovy: Klasifikační třída Hodnota pro horní hranici klasifikační třídy Slovní vyjádření klasifikační třídy Energie U em A 0,5 x ER 0,65 x ER Mimořádně úsporná B 0,75 x ER 0,8 x ER Velmi úsporná C ER Úsporná D 1,5 x ER Méně úsporná E 2 x ER Nehospodárná F 2,5 x ER Velmi nehospodárná G Mimořádně nehospodárná Tab. 1: Klasifikační třídy energetické náročnosti budovy dle 78/2013 Sb. 5. Závěr Vyhodnocením dle požadavků vyhlášky č. 78/2013 Sb. o energetické náročnosti budov, platné od 1. dubna 2013 byla posouzena novostavba rodinného domu na adrese ul. Věkova, Liberec Ruprechtice na parcele č. 1223/1 a 1223/2. Výsledkem posouzení je zpracování protokolu k průkazu energetické náročnosti budovy (PENB) a jeho grafické vyjádření. Objekt má dle metodiky vyhl. 78/2013 Sb. vypočtenou celkovou dodanou energii 18,268 MWh/rok a neobnovitelnou primární energii 22,914 MWh/rok. Objekt dle metodiky vyhl. 78/2013 Sb. vychází ve sledovaných parametrech v následujících kategoriích: měrná celková dodaná 106 kwh/(m 2.rok), kat B Velmi úsporná, měrná neobnovitelná primární 133 kwh/(m 2.rok), kat: B Velmi úsporná, průměrný součinitel prostupu tepla 0,30 W/(m 2.K), kat: C Úsporná. Zakázka č PENB RD Vesec úvod

6 Seznam tabulek a obrázků Tab. 1: Klasifikační třídy energetické náročnosti budovy dle 78/2013 Sb. 5 Obr. 1: 3D model pohled od jihozápadu. 4 Obr. 2: 3D model pohled od severovýchodu. 4 Zakázka č PENB RD Vesec úvod

7 Příloha č. 1 Kopie oprávnění zpracovatele

8 Kopie oprávnění zpracovatele:

9 Příloha č. 2 Protokol k průkazu energetické náročnosti budovy

10 Protokol k průkazu energetické náročnosti budovy str. 1 / 16 Protokol k průkazu energetické náročnosti budovy Účel zpracování průkazu Nová Prodej budovy nebo její části Budova užívaná orgánem veřejné moci Pronájem budovy nebo její části Větší změna dokončené budovy Jiný účel zpracování: Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): p.č. 1354/26, k.ú. Vesec u Liberce, ul. Vrbatova Liberec Liberec XXVVesec Katastrální území: Vesec u Liberce [780472] Parcelní číslo: 1354/26 Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): 2016/2017 Vlastník nebo stavebník: Adresa: DP REAL IMMO s.r.o. Preslova 700/76, Stránice Brno, IČ: Tel./ , info@dprealimmo.cz Typ budovy Rodinný dům Bytový dům Budova pro ubytování a stravování Administrativní Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Budova pro obchodní účely Budova pro kulturu Jiné druhy budovy:

11 Protokol k průkazu energetické náročnosti budovy str. 2 / 16 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] 544,7 [m 2 ] 432,4 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,79 Celková energeticky vztažná plocha budovy A c [m 2 ] 172,6 Druhy (energonositele) užívané v budově Hnědé uhlí Topný olej Kusové dřevo, dřevní štěpka Zemní plyn Černé uhlí Propanbutan/LPG Dřevěné peletky Elektřina Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50 % včetně, nad 50 do 80 %, nad 80 % Energie okolního prostředí (např. sluneční ): účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické Jiná paliva nebo jiný typ zásobování: Druhy dodávané mimo budovu Elektřina Teplo Žádné

12 Protokol k průkazu energetické náročnosti budovy str. 3 / 16 Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rc,j Splněno Činitel tepl. redukce b j Měrná ztráta prostupem tepla [m 2 ] [W/(m2.K)] [W/(m2.K)] [ano/ne] [] [W/K] O1 okna 3skl1NP JIH 6,0 0,90 1,00 5,4 O1 okna 3skl1NP SEV O1 okna 3skl1NP VÝCH O1 okna 3skl1NP ZÁP 9,4 0,90 1,00 8,5 0,6 0,90 1,00 0,5 17,6 0,90 1,00 15,8 O1 okna 3skl2NP JIH 4,6 0,90 1,00 4,1 O1 okna 3skl2NP SEV O1 okna 3skl2NP VÝCH O1 okna 3skl2NP ZÁP 4,5 0,90 1,00 4,1 0,6 0,90 1,00 0,5 10,4 0,90 1,00 9,4 D1 dveře vchod Ud11 2,8 1,10 1,00 3,1 STR1 střecha MIAKO210/min 240EPSS OP1 stěna PTH300/120EPS grey 86,3 0,15 1,00 12,9 184,3 0,20 1,00 36,9 OP3 sokl 100XPS 7,4 0,23 1,00 1,7 PDL1 podlaha EPSS ,3 0,30 0,66 17,1 OP2 stěna na garáž 11,0 0,20 0,98 2,2 Tepelné vazby 8,6 Celkem 431,7 x x x x 131,2 Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). H T,j

13 Protokol k průkazu energetické náročnosti budovy str. 4 / 16 a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j Součin V j U em,r,j [ C] [m 3 ] [W/(m 2.K)] [W.m/K] Rodinný dům 20,0 544,7 0,37 201,54 Celkem x 544,7 x 201,54 Průměrný součinitel prostupu tepla budovy Budova Vypočtená hodnota U em (U em = H T/A) Referenční hodnota U em,r (U em,r = Σ(V j U em,r,j)/v) Splněno [W/(m 2 K)] [W/(m 2 K)] [ano/ne] Budova jako celek 0,30 0,37 ano Poznámka: Hodnocení splnění požadavku je vyžadováno u nové budovy, budovy s téměř nulovou spotřebou a u větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. a) a písm.b). B) technické systémy b.1.a) vytápění Hodnocená /zóna Typ zdroje Energonositel Pokrytí dílčí potřeby na vytápění Jmenovitý tepelný výkon Účinnost výroby zdrojem tepla 2) ηh,gen COP Účinnost distribuce na vytápění η H,dis Účinnost sdílení na vytápění η H,em Referenční Hodnocená /zóna: Rodinný dům Rodinný dům [] [] [%] [kw] [%] [] [%] [%] x 1) x x x Tepelné čerpadlo vzduchvoda Elektrické patrony elektřina ze sítě elektřina ze sítě 95,0 5,0 7 (Předpokl) 9 (Předpokl) Poznámka: 1) symbol x znamená, že není nastaven požadavek na referenční hodnotu, 2) v případě soustavy zásobování tepelnou energií se nevyplňuje 2,

14 Protokol k průkazu energetické náročnosti budovy str. 5 / 16 b.1.b) požadavky na účinnost technického systému k vytápění Hodnocená /zóna Typ zdroje Účinnost výroby zdrojem tepla η H,gen nebo COP H,gen Účinnost výroby referenčního zdroje tepla η H,gen,rq nebo COP H,gen Požadavek splněn [] [%] [%] [ano/ne] Není vyžadováno Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.2.a) chlazení Hodnocená /zóna Typ systému chlazení Energonositel Pokrytí dílčí potřeby na chlazení Jmenovitý chladicí výkon Chladicí faktor zdroje chladu EERC,gen Účinnost distribuce na chlazení η C,dis Účinnost sdílení na chlazení η C,em Referenční Hodnocená /zóna: [] [] [%] [kw] [] [%] [%] x x x x Není instalováno b.2.b) požadavky na účinnost technického systému k chlazení Hodnocená /zóna Typ systému chlazení Chladicí faktor zdroje chladu EER C,gen Chladicí faktor referenčního zdroje chladu EER C,gen Požadavek splněn [] [] [] [ano/ne] Není vyžadováno Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c).

15 Protokol k průkazu energetické náročnosti budovy str. 6 / 16 b.3.) větrání Hodnocená /zóna Typ větracího systému Energonositel Tepelný výkon Chladící výkon Pokrytí dílčí potřeby na větrání Jmen. elektr. příkon systému větrání Jmen. objem. průtok větracího vzduchu Měrný příkon ventilátoru nuceného větrání SFP ahu Referenční Hodnocená /zóna: přirozené Rodinný dům větrání [] [] [kw] [kw] [%] [kw] [m 3 /hod] [W.s/m 3 ] x x x x x x x b.4.) úprava vlhkosti vzduchu Hodnocená /zóna Typ systému vlhčení Energonositel Jmenovitý elektrický příkon Jmenovitý tepelný výkon Pokrytí dílčí dodané na úpravu vlhkosti Účinnost zdroje úpravy vlhkosti systému vlhčení η RH+,gen Referenční Hodnocená /zóna: [] [] [kw] [kw] [%] [%] x x x x x Není instalováno Hodnocená /zóna Typ systému odvlhčení Energonositel Jmen. elektr. příkon Jmen. tepelný výkon Pokrytí dílčí potřeby na úpravu odvlhčení Jmen. chladící výkon Účinnost zdroje úpravy vlhkosti systému odvlhčení η RH,gen Referenční Hodnocená /zóna: [] [] [kw] [kw] [%] [kw] [%] x x x x x x Není instalováno

16 Protokol k průkazu energetické náročnosti budovy str. 7 / 16 b.5.a) příprava teplé vody (TV) Hodnocená /zóna Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby na přípravu teplé vody Jmen. příkon pro ohřev TV Objem zásob níku TV Účinnost zdroje tepla pro přípravu teplé vody 1) ηw,gen COP Měrná tepelná ztráta zásobní ku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis Referenční Hodnocená /zóna: Tepelné čerpadlo Rodinný dům vzduchvoda Elektrické Rodinný dům patrony zásobník [] [] [%] [kw] [litry] [%] [] [Wh/l.d] [Wh/m.d] x x x x x 85 7,0 150,0 elektřina ze sítě elektřina ze sítě 95,0 5,0 7 (Předpokl) 9 (Předpokl) Poznámka: 1) v případě soustavy zásobování tepelnou energií se nevyplňuje 120 2,9 6,4 51,5 dtto 99 dtto 51,5 b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Hodnocená /zóna Typ systému k přípravě teplé vody Účinnost zdroje tepla pro přípravu teplé vody η W,gen Účinnost referenčního zdroje tepla pro přípravu teplé vody η W,gen, rq Požadavek splněn nebo COP W,gen nebo COP W,gen [] [%] [%] [ano/ne] Není vyžadováno Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.6.) osvětlení Hodnocená /zóna Typ osvětlovací soustavy Pokrytí dílčí potřeby na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [] [%] [kw] [W/(m 2.lx)] Referenční x x x 0,05 Hodnocená /zóna: Rodinný dům Zářivková 100,0 0,6 0,05

17 Protokol k průkazu energetické náročnosti budovy str. 8 / 16 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané v budově Hodnocená /zóna Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla Bez úpravy vlhčení S úpravou vlhčením Pro budovu Pro budovu i dodávku mimo budovu Rodinný dům b) dílčí dodané ř. Vytápění Chlazení Větrání Úprava vlhkosti vzduchu Příprava teplé vody Osvětlení Ref. Hod. Ref. Hod. Ref. Hod. Ref. Hod. Ref. Hod. Ref. Hod. (1) Potřeba [MWh/rok] 13,210 10,367 x x 2,670 2,670 x x (2) Vypočtená spotřeba [MWh/rok] 24,284 14,041 3,824 3,046 0,933 0,933 (3) Pomocná [MWh/rok] 0,258 0,248 (4) Dílčí dodaná (ř.4)=(ř.2)+(ř.3) [MWh/rok] 24,542 14,289 3,824 3,046 0,933 0,933 (5) Měrná dílčí dodaná na celkovou energeticky vztažnou plochu (ř.4) / m 2 [kwh/(m 2.rok)]

18 Protokol k průkazu energetické náročnosti budovy str. 9 / 16 c) výrobna umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové primární Faktor neobnov. primární Celková primární Neobnov. primární jednotky [MWh/rok] [] [] [MWh/rok] [MWh/rok] Kogenerační jednotka EPCHP teplo Kogenerační jednotka EPCHP elektřina Fotovoltaické panely EPPV elektřina Solární termické systémy QH,sc,sys teplo Jiné Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu d) rozdělení dílčích dodaných energií, celkové primární a neobnovitelné primární podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární [MWh/rok] [] [] [MWh/rok] [MWh/rok] elektřina ze sítě 7,638 3,2 3,0 24,442 22,914 Slunce a jiná prostředí 10,630 1,0 0,0 10,630 0,000 Celkem 18,268 x x 35,072 22,914

19 Protokol k průkazu energetické náročnosti budovy str. 10 / 16 e) požadavek na celkovou dodanou energii (6) Referenční 29,299 [MWh/rok] (7) Hodnocená 18,268 (8) Referenční 170 [kwh/m 2.rok] (9) Hodnocená 106 Splněno (ano/ne) ano f) požadavek na neobnovitelnou primární energii (10) Referenční 31,043 [MWh/rok] (11) Hodnocená 22,914 (12) Referenční (ř.10 / m 2 ) 180 [kwh/m 2.rok] (13) Hodnocená (ř.11 / m 2 ) 133 Splněno (ano/ne) ano g) primární hodnocené budovy (14) Celková primární [MWh/rok] 35,072 (15) Obnovitelná primární (ř.14 ř.11) [MWh/rok] 12,158 (16) Využití obnovitelných zdrojů z hlediska primární (ř.15 / ř.14 x 100) [%] 34,7 h) hodnoty pro vytvoření hranic klasifikačních tříd Horní hranici třídy C odpovídají hodnoty: Celková dodaná [MWh/rok] 29,299 Neobnovitelná primární [MWh/rok] 34,492 Průměrný součinitel prostupu tepla budovy [W/(m 2.K)] 0,37 Dílčí dodané : vytápění [MWh/rok] 24,542 chlazení [MWh/rok] větrání [MWh/rok] úprava vlhkosti vzduchu [MWh/rok] příprava teplé vody [MWh/rok] 3,824 osvětlení [MWh/rok] 0,933 Tabulka h) obsahuje hodnoty, které se použijí pro vytvoření hranic klasifikačních tříd podle přílohy č. 2.

20 Protokol k průkazu energetické náročnosti budovy str. 11 / 16 Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek u nových budov a u větší změny dokončených budov Posouzení proveditelnosti Alternativní systémy Místní systémy dodávky využívající energii z OZE Kombinovaná výroba elektřiny a tepla Soustava zásobování tepelnou energií Tepelné čerpadlo Technická proveditelnost Ekonomická proveditelnost Ekologická proveditelnost Doporučení k realizaci a zdůvodnění Datum vypracování analýzy Zpracovatel analýzy Energetický posudek ano ano ne instalováno ne ne nehodnoceno ano ne nehodnoceno Vytápění a příprava teplé vody je dle projektové dokumentace navržena pomocí tepelného čerpadla vzduchvoda umístěného na střeše garáže. Termický systém pro přípravu teplé vody lze realizovat. Z ekonomického hlediska však návratnost systému v kombinaci s již navrženým tepelným čerpadlem, které produkuje levné teplo, vychází delší než životnost systému. Kombinovaná výroba elektřiny a tepla je technicky realizovatelná, nicméně vzhledem k velmi nízké potřebě tepla rodinného domu v letním období je tento systém ekonomicky nevýhodný. Soustava CZT není v blízkém okolí k dispozici. Doporučujeme realizovat navržený zdroj (tepelné čerpadlo) Ing. Jan Antonín, Ph.D. Povinnost vypracovat energetický posudek Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku ne ne

21 Protokol k průkazu energetické náročnosti budovy str. 12 / 16 Stanovení doporučených opatření pro snížení energetické náročnosti budovy Popis opatření Předpokládaný průměrný součinitel prostupu tepla Předpokládaná dodaná Předpokládaná neobnovitelná primární Předpokládaná úspora celkové dodané Předpokládaná úspora neobnovitelné primární Stavební prvky a konstrukce budovy: Doporučená opatření ve stavební části nejsou navržena, protože ochlazované konstrukce dle projektové dokumentace již většinou splňují doporučené hodnoty U rec,20 dle ČSN platné od listopadu Technické systémy budovy: [W/(m 2.K)] [MWh/rok] [MWh/rok] [MWh/rok] [MWh/rok] x x vytápění: x x chlazení: x x větrání: úprava vlhkosti vzduchu: příprava teplé vody: Pro stanovení opatření bylo navrženo nucené větrání s rekuperací. x x 3,136 2,781 x x x x osvětlení: x x Obsluha a provoz systémů budovy: x x x Ostatní uveďte jaké: x x x Celkově x

22 Protokol k průkazu energetické náročnosti budovy str. 13 / 16 Posouzení vhodnosti doporučených opatření Opatření Stavební prvky a konstrukce budovy Technické systémy budovy Obsluha a provoz systémů budovy Ostatní uvést jaké: Technická vhodnost ano Funkční vhodnost ano Ekonomická vhodnost ano Doporučení k realizaci a zdůvodnění Datum vypracování doporučených opatření Zpracovatel navržených doporučených opatření Doporučená opatření ve stavební části nejsou navržena, protože ochlazované konstrukce dle projektové dokumentace již většinou splňují doporučené hodnoty Urec,20 dle ČSN platné od listopadu Systémy vytápění a ohřevu vody jsou navrženy na nadstandardní úrovni a nelze výrazně zlepšit účinnost užití tak, aby navržené úpravy byly ekonomicky výhodné. V rámci opatření bylo navrženo nucené větrání s rekuperací. Prostá doba návratnosti systému je nižší, než doba životnosti systému Ing. Jan Antonín, Ph.D. Energetický posudek Energetický posudek je součástí posouzení navržených doporučených opatření Datum vypracování energetického posudku ne Zpracovatel energetického posudku

23 Protokol k průkazu energetické náročnosti budovy str. 14 / 16 Závěrečné hodnocení energetického specialisty Nová nebo s téměř nulovou spotřebou Splňuje požadavek podle 6 odst. 1 Ano Třída energetické náročnosti budovy pro celkovou dodanou energii B Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst. 2 písm. a) Splňuje požadavek podle 6 odst. 2 písm. b) Splňuje požadavek podle 6 odst. 2 písm. c) Plnění požadavků na energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii Budova užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Ing. Jan Antonín, Ph.D. Číslo oprávnění MPO 1270 Podpis energetického specialisty Datum vypracování průkazu Datum vypracování průkazu Zdroj informací

24 Průkaz energetické náročnosti budovy str. 15 / 16 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY vydaný podle zákona č. 406/2000 Sb., o hospodaření energií, a vyhlášky č. 78/2013 Sb., o energetické náročnosti budov Ulice, číslo: ul. Vrbatova, parc.č. 1354/26 PSČ, místo: Typ budovy: Liberec Liberec XXVVesec Rodinný dům Plocha obálky budovy: 432,4 m 2 Objemový faktor tvaru A/V: 0,79 m 2 /m 3 Energeticky vztažná plocha: 172,6 m 2 ENERGETICKÁ NÁROČNOST BUDOVY Celková dodaná (Energie na vstupu do budovy) Měrné hodnoty kwh/(m² rok) Neobnovitelná primární (Vliv provozu budovy na životní prostředí) / 88 Dop. A B C D E F G Dop. Hodnoty pro celou budovu MWh/rok 18,268 22,914

25 Průkaz energetické náročnosti budovy str. 16 / 16 DOPORUČENÁ OPATŘENÍ PODÍL ENERGONOSITELŮ NA DODANÉ ENERGII Opatření pro Vnější stěny: Okna a dveře: Střechu: Podlahu: Vytápění: Chlazení/klimatizaci: Větrání: Stanovena ano Popis opatření je v protokolu průkazu a vyhodnocení jejich dopadu na energetickou náročnost je znázorněno šipkou Hodnoty pro celou budovu MWh/rok Přípravu teplé vody: Elektřina ze sítě: 7,6 Osvětlení: Jiné: Slunce a prostředí: 10,6 UKAZATELE ENERGETICKÉ NÁROČNOSTI BUDOVY Obálka budovy Vytápění Chlazení Větrání Úprava vlhkosti Teplá voda U em W/(m² K) Dílčí dodané Měrné hodnoty kwh/(m² rok) Osvětlení 2 Dop. 83 / 63 Dop. 0, Hodnoty pro celou budovu MWh/rok 14,28 3,04 0,93 Zpracovatel: Ing. Jan Antonín, Ph.D. Osvědčení č.: 1270 Kontakt: jan.antonin@energysim.cz Vyhotoveno dne: Podpis:
