RODINNÉ DOMY POLARIS POLÁRKA (TYP A)

Transkript

1 ARCHITEKTONICKÉ STANDARDY

2

3 OBSAH SITUACE, PŮDORYS 1.NP, PŮDORYS 2.NP, ŘEZ POVRCHY EXTERIÉR OKENNÍ VÝPLNĚ A VSTUPNÍ DVEŘE VRATA PODLAHY A POVRCHY VNITŘNÍ DVEŘE ZAŘIZOVACÍ PŘEDMĚTY TRUHLÁŘSKÉ VÝROBKY ZÁMEČNICKÉ VÝROBKY SKLENÁŘSKÉ VÝROBKY SVĚTLA A KONCOVÉ PRVKY ELEKTROINSTALACE TECHNICKÉ VYBAVENÍ STAVBY

4 SITUACE, PŮDORYS 1.NP, PŮDORYS 2.NP, ŘEZ

5 SITUACE SITUACE SNĚŽENKA TYP B SNÍŽEK TYP A POLÁRKA TYP A VÁNICE TYP B VLOČKA TYP B MELUZÍNA TYP A ZÁVĚJ TYP A LEGENDA PLOCH PLOCHA POZEMKU CELKOVÁ PODLAHOVÁ PLOCHA DOMU ZASTAVĚNÁ PLOCHA ZPEVNĚNÁ PLOCHA 281,7 M2 155,3 M2 105,7 M2 35,3 M RODINNÉ RODINNÉ DOMY DOMY POLARIS POLARIS POLÁRKA POLÁRKA (TYP (TYP A) A)

6 PŮDORYS 1.NP

7 PŮDORYS 2.NP

8 ŘEZ

9 POVRCHY EXTERIÉR

10 POVRCHY EXTERIÉR OMÍTKA silikonová omítka zrnitost 1,5mm škrábaná struktura kapilárně hydrofóbní a vysoce vodoodpudivá bílá barva OBKLAD PLECH falcovaný plech hliníkový lakovaný světle šedá barva stojatá drážka OBKLAD KÁMEN čedič nepravidelné formáty

11 POVRCHY EXTERIÉR STŘECHA falcovaný plech hliníkový lakovaný světle šedá barva stojatá drážka VENKOVNÍ DLAŽBA kamenná dlažba čedič skladba na divoko

12 OKENNÍ VÝPLNĚ A VSTUPNÍ DVEŘE

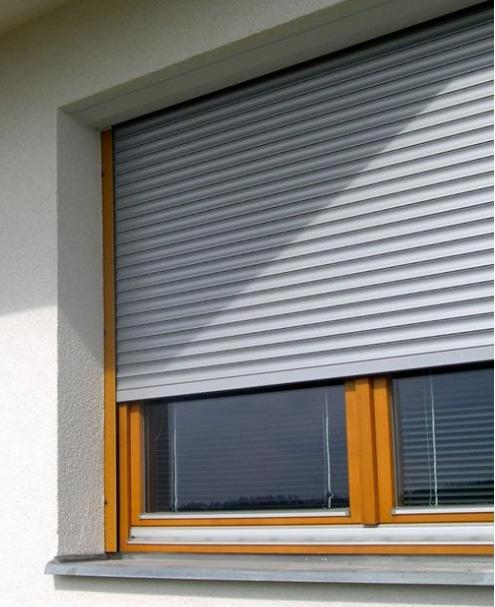

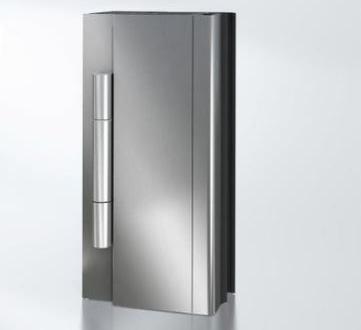

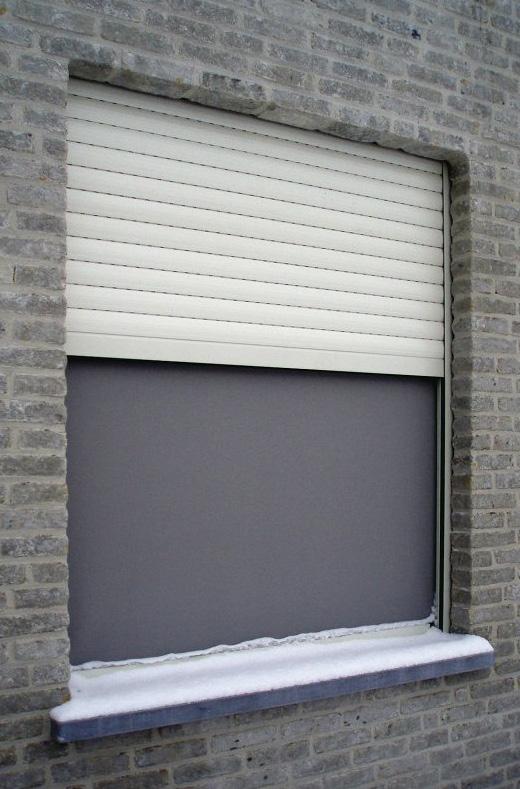

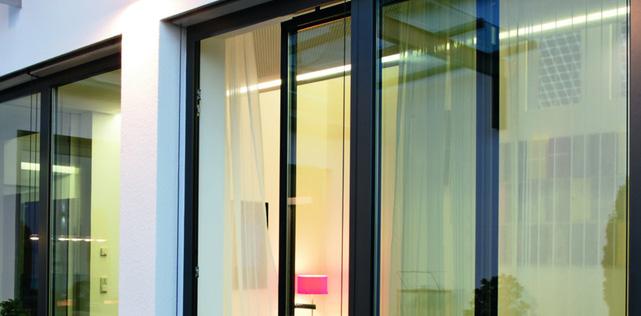

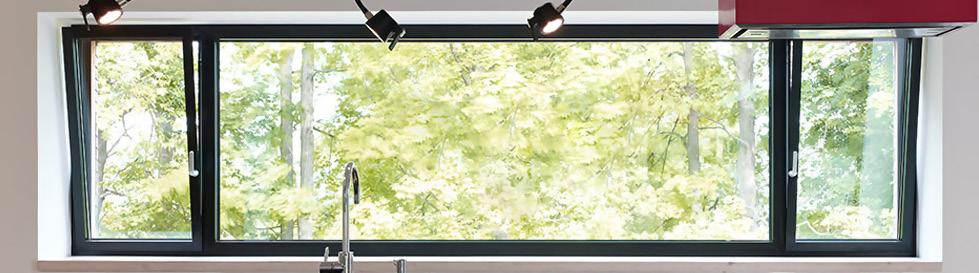

13 OKENNÍ VÝPLNĚ A VSTUPNÍ DVEŘE HLINÍKOVÁ OKNA - hliníková okna s tepelně izolačními parametry odpovídající standardu budovy energetické náročnosti A - hranaté profily s přerušeným tepelným mostem - izolační skla s částečně neprůhlednou reflexní folií u pohledově exponovaných oken, s bezpečnostním sklem u velkoformátových oken v přízemí - otevíravé části se skrytými panty - nerezové kování - povrchová úprava práškovou barvou, barva šedá RAL 9006 HLINÍKOVÉ DVEŘE - hliníkové dveře s tepelně izolačními parametry odpovídající standardu budovy energetické náročnosti A - hranaté profily s přerušeným tepelným mostem - plná hladká tepelně izolační výplň - nerezové panty - nerezové kování klika koule - čtečka otisku prstů integrovaná do rámu dveří - povrchová úprava práškovou barvou, barva šedá RAL 9006 STŘEŠNÍ OKNA - střešní okna s tepelně izolačními parametry odpovídající standardu budovy energetické náročnosti A - hranaté profily, dřevěné jádro povrchově upravené bezúdržbovou polyuretanovou vrstvou, bílá barva - vnější část okna a lemování hliníkové, barva šedá RAL izolační skla s bezpečnostním sklem - zastiňovací vnitřní roleta STÍNÍCÍ TECHNIKA okenní rolety se skrytým podomítkovým boxem u všech oken barva šedá RAL 9006 elektricky ovládané

14 VRATA

15 VRATA GARÁŽOVÁ VRATA sekční garážová vrata dvoustěnná s tepelnou izolací hladký panel, široká drážka barva světle šedá RAL 9006 fixní nadpraží ve vzhledu vrat

16 PODLAHY A POVRCHY

17 PODLAHY 1.NP 2.NP LEGENDA MATERIÁLŮ PO1... velkoformátová keramická dlažba PO2... nátěr PO3... betonový sokl PO4... dřevěná podlaha O2... keramická dlažba Poznámka: Zobrazení materiálů je schematické bez vazby na barevnost, formáty, členění, přechody a další detaily konkrétních materiálů.

18 PODHLEDY 1.NP 2.NP LEGENDA MATERIÁLŮ Po1... dřevěný podhled s akustickou úpravou Po2... dřevěný podhled Poznámka: Zobrazení materiálů je schematické bez vazby na barevnost, formáty, členění, přechody a další detaily konkrétních materiálů.

19 PODLAHY PO1... DLAŽBA keramická dlažba slinutá, tmavě šedá kombinace hladkého a reliéfního povrchu v poměru cca 2:1 formát 1200x600, 600x600 v poměru 1:1 - hladký povrch formát 600x600 - reliéfní povrch PO2... NÁTĚR epoxidový nátěr odolný normálnímu až středně těžkému mechanickému namáhání odolný znečištění od motorového oleje, poškození rozmrazovacími solemi, pronikáním vlhkosti šedá barva PO3... BETONOVÝ SOKL beton v pohledové kvalitě PO4... DŘEVĚNÁ PODLAHA přírodní dub kartáčovaný olejovaný povrch

20 PODHLEDY Po1... DŘEVĚNÝ PODHLED S AKUSTICKOU ÚPRAVOU dřevěné akustické panely v pohledové kvalitě perforované drážkováním smrk Po2... DŘEVĚNÝ PODHLED dřevěné panely v pohledové kvalitě smrk

21 POVRCHY A OBKLADY O1... KERAMICKÝ OBKLAD / DLAŽBA keramická mozaika barva bílá matná O2... KERAMICKÝ OBKLAD / DLAŽBA keramická mozaika barva černá matná

22 VNITŘNÍ DVEŘE

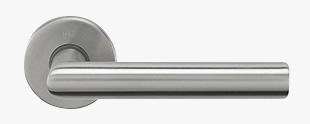

23 VNITŘNÍ DVEŘE ZÁRUBEŇ hranatá, napojená na tupo, výška 2100 mm povrchová úprava - laminát barva světle šedá KŘÍDLO plné, bezfalcové, hladké, výška 2100 mm povrchová úprava - laminát barva světle šedá VYBAVENÍ kování - rozetové, kulaté, nerez ocel kování zámek - rozeta, kulatá, nerez ocel panty - skryté, nerez ocel těsnění - světle šedé

24 ZAŘIZOVACÍ PŘEDMĚTY

25 WC 1.05 OBKLADY A DLAŽBY O1... keramický obklad keramická mozaika barva bílá matná O2... keramický obklad keramická mozaika barva černá matná PO1... dlažba velkoformátová barva tmavě šedá Poznámka: Zobrazení materiálů je schematické bez vazby na barevnost, formáty, členění, přechody a další detaily konkrétních materiálů. Truhlářské výrobky ve výkresech koupelen zobrazené nejsou součástí stavby.

26 KOUPELNA 2.02 eris OBKLADY A DLAŽBY C A A.2.02 B D O1... keramický obklad keramická mozaika barva bílá matná O2... keramický obklad keramická mozaika barva černá matná PO1... dlažba velkoformátová barva tmavě šedá POHLED A POHLED B POHLED C POHLED D Poznámka: Zobrazení materiálů je schematické bez vazby na barevnost, formáty, členění, přechody a další detaily konkrétních materiálů. Truhlářské výrobky ve výkresech koupelen zobrazené nejsou součástí stavby. STUPEŇ ARCHITEKTONICKÁ STUDIE AKCE APARTMÁNY POLARIS INVESTOR JAROSLAV ORŠULIAK

27 KOUPELNA 2.04 OBKLADY A DLAŽBY O1... keramický obklad keramická mozaika barva bílá matná C A A.2.04 B D O2... keramický obklad keramická mozaika barva černá matná PO1... dlažba velkoformátová barva tmavě šedá POHLED A POHLED B POHLED C POHLED D Poznámka: Zobrazení materiálů je schematické bez vazby na barevnost, formáty, členění, přechody a další detaily konkrétních materiálů. Truhlářské výrobky ve výkresech koupelen zobrazené nejsou součástí stavby. AH MĚŘÍTKO FORMÁT DATUM AUTOR INTERIÉR A - KOUPELNA 1 : 50 A

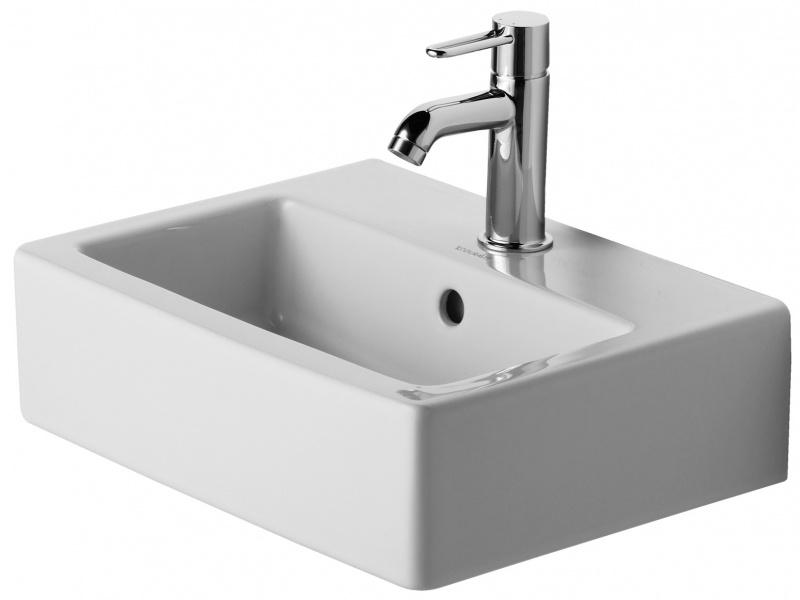

28 UMYVADLA A UMÝVÁTKA UMYVADLO 600 x 470 Duravit Vero s otvorem pro baterii UMÝVÁTKO 450 x 350 Duravit Vero s otvorem pro baterii

29 WC WC Duravit Starck 3 závěsný klozet s hlubokým splachováním TLAČÍTKO WC Geberit Sigma 20 nerezová ocel

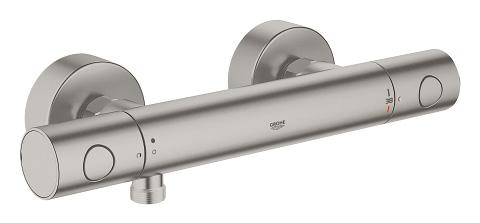

30 BATERIE UMYVADLOVÁ BATERIE Grohe Essence povrch - nerez ocel SPRCHOVÁ BATERIE Grohe Grohtherm Cosmopolitan povrch - nerez ocel

31 SPRCHY RUČNÍ SPRCHA Grohe Euphoria Cosmopolitan povrch - nerez ocel HLAVOVÁ SPRCHA Grohe Rainshower Cosmopolitan povrch - nerez ocel SPRCHOVÝ ŽLÁBEK podlahový žlab s perforovaným roštem

32 TOPENÍ OTOPNÝ ŽEBŘÍK Korado Koralux Linear barva white RAL 9016

33 TRUHLÁŘSKÉ VÝROBKY

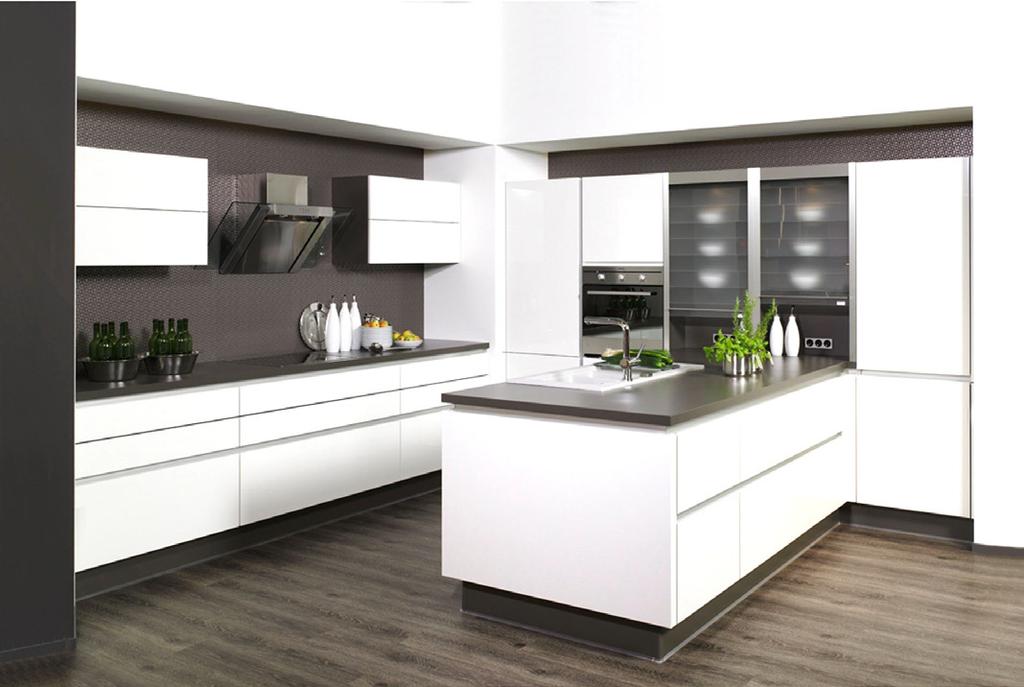

34 TRUHLÁŘSKÉ VÝROBKY KUCHYNĚ pohledové části hladké bílé, CPL pracovní deska z vysokotlakého laminátu, černá barva vestavné spotřebiče: lednice myčka trouba mikrovlnná trouba digestoř indukční deska nerezový dřez ilustrační foto dispoziční řešení kuchyně dle půdorysu 1.NP

35 ZÁMEČNICKÉ VÝROBKY

36 ZÁMEČNICKÉ VÝROBKY KRBOVÁ VLOŽKA krbová vložka otvíravá, s atypickým kovovým opláštěním opláštění v povrchové úpravě totožné s vložkou (grafitová barva)

37 SKLENÁŘSKÉ VÝROBKY

38 SKLENÁŘSKÉ VÝROBKY SPRCHOVÉ ZÁSTĚNY atypické řešení na míru bezpečnostní sklo kování a související kovové konstrukce v černé komaxitové barvě

39 SVĚTLA A KONCOVÉ PRVKY ELEKTROINSTALACE

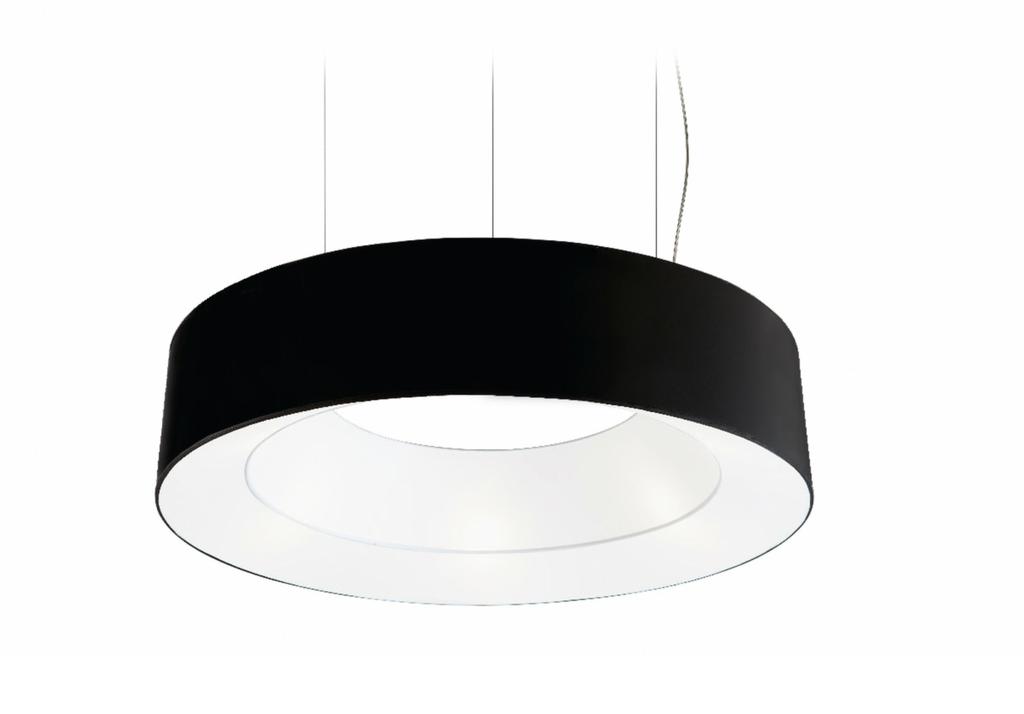

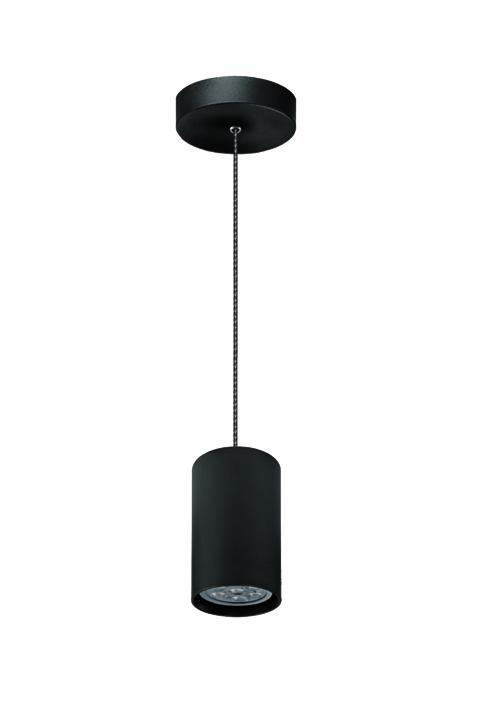

40 SVĚTLA SVĚTLA designová světla ve všech místnostech Poznámka: Referenční fotografie popisují základní designové řešení vybraných typů světel, nikoli konkrétní výrobky.

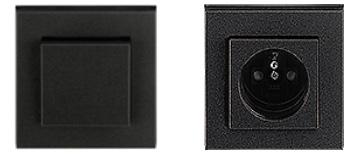

41 KONCOVÉ PRVKY ELEKTROINSTALACE KONCOVÉ PRVKY spínače, zásuvky designová řada koncových prvků elektroinstalace ABB Levit

42 TECHNICKÉ VYBAVENÍ STAVBY

43 TECHNICKÉ VYBAVENÍ STAVBY Objekt bude proveden jako dřevostavba splňující energetickou třídu A a bude napojen na standardní inženýrské sítě vodovodní a kanalizační řad, plynovodní řad a elektrickou rozvodnou síť. Vytápění a příprava teplé užitkové vody Objekt bude vytápěn kondenzačním plynovým kotlem s nepřímotopným zásobníkem teplé užitkové vody. Vytápění obytných místností bude podlahové, v koupelnách budou osazeny otopné žebříky. Řízení a zabezpečení Objekt bude vybaven elektronickým zabezpečením, řízeným vytápěním a ovládáním rolet standardu Jablotron. Větrání Prostory koupelen a wc budou větrány tichými axiálními ventilátory.
