1 INDOOR CLIMATE UPONOR REGULACE Uponor regulace Instalacní a uživatelská prírucka

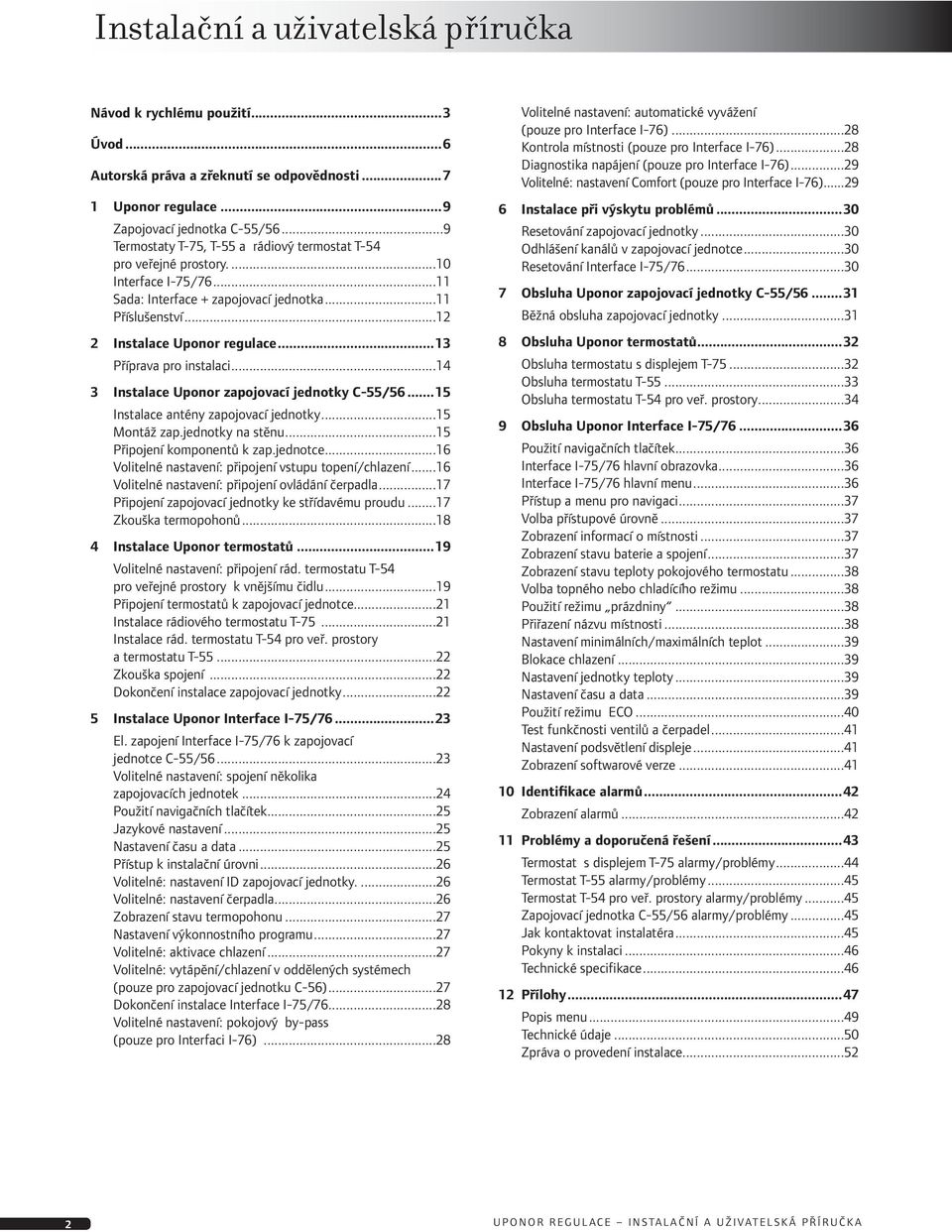

2 Instalacní a uživatelská prírucka Návod k rychlému použití...3 Úvod...6 Autorská práva a zreknutí se odpovednosti...7 Uponor regulace...9 Zapojovací jednotka C-55/ Termostaty T-75, T-55 a rádiový termostat T-54 pro veřejné prostory....0 Interface I-75/76... Sada: Interface + zapojovací jednotka... Příslušenství Instalace Uponor regulace...3 Příprava pro instalaci Instalace Uponor zapojovací jednotky C-55/ Instalace antény zapojovací jednotky...5 Montáž zap.jednotky na stěnu...5 Připojení komponentů k zap.jednotce...6 Volitelné nastavení: připojení vstupu topení/chlazení...6 Volitelné nastavení: připojení ovládání čerpadla...7 Připojení zapojovací jednotky ke střídavému proudu...7 Zkouška termopohonů Instalace Uponor termostatu...9 Volitelné nastavení: připojení rád. termostatu T-54 pro veřejné prostory k vnějšímu čidlu...9 Připojení termostatů k zapojovací jednotce...2 Instalace rádiového termostatu T Instalace rád. termostatu T-54 pro veř. prostory a termostatu T Zkouška spojení...22 Dokončení instalace zapojovací jednotky Instalace Uponor Interface I-75/ El. zapojení Interface I-75/76 k zapojovací jednotce C-55/ Volitelné nastavení: spojení několika zapojovacích jednotek...24 Použití navigačních tlačítek...25 Jazykové nastavení...25 Nastavení času a data...25 Přístup k instalační úrovni...26 Volitelné: nastavení ID zapojovací jednotky Volitelné: nastavení čerpadla...26 Zobrazení stavu termopohonu...27 Nastavení výkonnostního programu...27 Volitelné: aktivace chlazení...27 Volitelné: vytápění/chlazení v oddělených systémech (pouze pro zapojovací jednotku C-56)...27 Dokončení instalace Interface I-75/ Volitelné nastavení: pokojový by-pass (pouze pro Interfaci I-76)...28 Volitelné nastavení: automatické vyvážení (pouze pro Interface I-76)...28 Kontrola místnosti (pouze pro Interface I-76)...28 Diagnostika napájení (pouze pro Interface I-76)...29 Volitelné: nastavení Comfort (pouze pro Interface I-76) Instalace pri výskytu problému...30 Resetování zapojovací jednotky...30 Odhlášení kanálů v zapojovací jednotce...30 Resetování Interface I-75/ Obsluha Uponor zapojovací jednotky C-55/ Běžná obsluha zapojovací jednotky Obsluha Uponor termostatu...32 Obsluha termostatu s displejem T Obsluha termostatu T Obsluha termostatu T-54 pro veř. prostory Obsluha Uponor Interface I-75/ Použití navigačních tlačítek...36 Interface I-75/76 hlavní obrazovka...36 Interface I-75/76 hlavní menu...36 Přístup a menu pro navigaci...37 Volba přístupové úrovně...37 Zobrazení informací o místnosti...37 Zobrazení stavu baterie a spojení...37 Zobrazení stavu teploty pokojového termostatu...38 Volba topného nebo chladícího režimu...38 Použití režimu prázdniny...38 Přiřazení názvu místnosti...38 Nastavení minimálních/maximálních teplot...39 Blokace chlazení...39 Nastavení jednotky teploty...39 Nastavení času a data...39 Použití režimu ECO...40 Test funkčnosti ventilů a čerpadel...4 Nastavení podsvětlení displeje...4 Zobrazení softwarové verze Identifikace alarmu...42 Zobrazení alarmů...42 Problémy a doporucená rešení...43 Termostat s displejem T-75 alarmy/problémy...44 Termostat T-55 alarmy/problémy...45 Termostat T-54 pro veř. prostory alarmy/problémy...45 Zapojovací jednotka C-55/56 alarmy/problémy...45 Jak kontaktovat instalatéra...45 Pokyny k instalaci...46 Technické specifikace Prílohy...47 Popis menu...49 Technické údaje...50 Zpráva o provedení instalace UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

3 Návod k rychlému použití Návod k rychlému použití Toto je návod k rychlému použití, který je určen zkušeným uživatelům. Přesto Vám doporučujeme si před vlastní instalací Uponor regulace pozorně přečíst celou příručku. Instalace antény Připojte anténu k terminálům 9 a 0 umístěných na zapojovací jednotce (není polarizováno). Připevněte anténu ke stěně nebo k zadní části zapojovací jednotky. Pokud je zapojovací jednotka instalována na vnitřní straně kovové skříně, pak anténu umístěte na vnější stranu skříně. Instalace termopohonu Ke každému kanálu připojte pouze jeden termopohon. Kanály 0 a 02 mají pro dva termopohony dvojité výstupy (a, b). Ujistěte se, že je každý termopohon připojen ke správnému kanálu tak, aby bylo pomocí termostatu možné kontrolovat správné obvody. Instalace Uponor Interface I-75/76 Pokud použijete připojovací kabel RJ-9 o délce 2m, pak: připojte konektor RJ-9 na zapojovací jednotce ke konektoru RJ-9 na Interface I-75/76: 3 Pokud použije čtyřdrátový připojovací kabel o délce 5 m, nebo jemu podobný typ, pak: připojte terminály, 2, 3, a 4 na zapojovací jednotce k terminálům, 2, 3, a 4 na Uponor Interface I-75/76. (Vodiče jsou polarizovány, proto musí být vodič na zapojovací jednotce připojen k na Interface, apod.) Uživatelské úrovne pro Interface I-75/76 Uponor Interface I-75/76 se skládá ze tří uživatelských úrovní: Základní Pokročilá Instalační Tyto ikony jsou viditelné pouze v Uponor Interface I-76. Pro přechod ze Základní úrovně do úrovně Pokrocilé: Na obrazovce Uponor souběžně stiskněte a dokud se na displeji neobjeví nápis Pokrocilé. 2 Stiskněte OK. Objeví se obrazovka Pro přechod z Pokrocilé úrovně do úrovně Instalace: Na Uponor obrazovce zvolte Hlavní menu> Nastavení > Parametry systému> Uživatelská úroven Na obrazovce uživat. úrovně, stiskněte souběžně a dokud se na displeji neobjeví nápis Instalace. 3 Stiskněte OK. Objeví se Uponor obrazovka. Po 0 minutách nečinnosti se systém automaticky vrátí do úrovně Pokročilé. 4 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 3

4 Návod k rychlému použití Volitelné nastavení: spojení nekolika zapojovacích jednotek Propojit lze maximálně tři zapojovací jednotky. Tohoto je možné dosáhnout pouze za použití Uponor Interface I-75/76. Připojte terminály 5 a 6 na zapojovací jednotce 2 k terminálům 5 a 6 na zapojovací jednotce (polarizováno). 2 Pokud je zapotřebí třetí zapojovací jednotka, pak připojte terminály 7 a 8 na zapojovací jednotce 3 k terminálům 7 a 8 na zapojovací jednotce nebo 2 (polarizováno). Pokud připojujete několik zapojovacích jednotek, pak musejí být všechny zapojovací jednotky opatřeny ID. Pro nastavení ID zapojovací jednotky v Uponor Interface I-75/76: 3 Zadejte dle výše uvedeného postupu přístup do úrovně Instalace. 4 Na Uponor obrazovce vyberte Hlavní menu> Nastavení > Parametry systému> Rozvadec ID. 5 Zvolte Reset Rozvadec ID a stiskněte OK. 6 Zvolte ano a stiskněte OK. 7 Vyberte set Rozvadec ID a stiskněte OK. 8 Rozsvítí se zpráva >. Zapojovací jednotka<. Stiskněte tlačítko Test na zapojovací jednotce (zapojovací jednotka je připojena k Uponor Interface I-75/76). 9 Tento postup opakujte i pro zapojovací jednotku 2 (zapojovací jednotka je připojena k terminálům 5 a 6) a pro zapojovací jednotku 3 (zapojovací jednotka je připojena k terminálům 7 a 8). 0 Pro dokončení identifikace stiskněte OK. Registrace termostatu Stiskněte tlačítko Test umístěné na zapojovací jednotce. Rozsvítí se zkušební LED dioda. 2 Stiskněte tlačítko kanálu, který chcete použít. LED dioda Vámi vybraného kanálu začne blikat. 3 Pomocí špičatého nástroje lehce stiskněte a podržte tlačítko pro registraci umístěné na termostatu, dokud nezačne LED dioda kanálu bez přestání svítit (tato operace může trvat několik sekund). 4 Opakujte kroky 2 a 3, dokud nedojde k registrování termostatů. 5 Pro ukončení registrace stiskněte tlačítko Test. Zkušební LED dioda se vypne. Registrování termostatu k nekolika kanálum Stiskněte tlačítko Test umístěné na zapojovací jednotce. Zkušební LED dioda se rozsvítí. 2 Stiskněte tlačítka pro vybrané kanály. LED dioda kanálu se rozsvítí. 3 Pomocí špičatého nástroje lehce stiskněte a podržte tlačítko pro registraci umístěné na termostatu, dokud nezačne LED dioda kanálu bez přestání svítit (tato operace může trvat několik sekund). 4 Po ukončení registrace všech termostatů stiskněte tlačítko Test. Zkušební LED dioda se vypne. 4 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

5 Návod k rychlému použití Registrace termostatu s vnejším cidlem Před vlastní registrací termostatu je nezbytné, aby byly spínače pro konfiguraci nastaveny dle způsobu použití Uponor termostatu T-54: Zkouška spojení Stiskněte a uvolněte tlačítko Test na zapojovací jednotce. LED diody se pro všechny registrované kanály rozsvítí. 2 Stiskněte tlačítko pro registraci každého připojeného termostatu. Pokud je spojení dobré, LED diody pro kanály registrované k termostatu zhasnou. 3 Pro vystoupení ze zkušebního režimu stiskněte tlačítko Test umístěné na zapojovací jednotce. Odregistrování jednotlivých termostatu Stiskněte a uvolněte tlačítko Test na zapojovací jednotce. LED diody se pro všechny registrované termostaty rozsvítí. Funkce spínac spínac 2 spínac 3 spínac 4 Běžný pokojový termostat Vyp Vyp Vyp Vyp Podlahové čidlo, max.omezení Zap Vyp Vyp Vyp Podlahové čidlo, min. omezení Zap Vyp Vyp Zap Venkovní čidlo Vyp Zap Vyp Vyp Technický alarm Vyp Vyp Zap Vyp Použití s Uponor modulemr56pro Vyp Vyp Vyp Zap regulaci Vnější (podlahové) čidlo pro pokojovou teplotu Vyp Zap Vyp Zap 2 Stiskněte a podržte tlačítko vybraného kanálu tak dlouho, dokud LED dioda kanálu nezhasne. Termostat je nyní odregistrován. 3 Pro vystoupení stiskněte a uvolněte tlačítko Test. Zkušební LED dioda zhasne. Odregistrování všech termostatu (nastavení od výrobce) Stiskněte a uvolněte tlačítko Test na zapojovací jednotce. LED diody se pro všechny registrované kanály rozsvítí. 2 Stiskněte a podržte tlačítko vybraného kanálu tak dlouho, dokud LED dioda kanálu nezhasne (tato operace může trvat několik sekund). 3 Pro vystoupení stiskněte a uvolněte tlačítko Test. Zkušební LED dioda zhasne. Pokojový by-pass (pouze pro Uponor Interface I-76) Na obrazovce Uponor zvolte Hlavní menu> Nastavení > Místnost > By Pass. 2 Zvolte zapojovací jednotku. 3 Pro funkci by-passu vyberte místnost. Automatické vyvážení(pouze pro Uponor Interface I-76) Funkce pro automatické vyvážení nahrazuje potřebu manuálního vyvážení rozdělovače na instalaci. Pro funkci automatického vyvážení je zapotřebí aktivovat Interface I-76 na uživatelské úrovni Instalace. Na Uponor obrazovce zvolte Hlavní menu> Nastavení > Parametry systému> Autom. vyvážení. 2 Na obrazovce s funkcí automatického vyvážení zvolte Aktivní a stiskněte OK. Funkce pro automatické vyvážení je nyní spuštěna. Při použití automatického vyvážení je nezbytné otevřít všechny seřizovací ventily na rozdělovači. UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 5

6 Úvod Instalační a uživatelská příručka pro Uponor regulaci popisuje, jakým způsobem instalovat a zacházet s komponenty systému. Smluvené symboly použité v této prírucce Následující symboly, které jsou v této příručce použity, znázorňují zvláštní opatření, jež je nutno při instalaci Uponor regulace respektovat: STOP VAROVÁNÍ Nebezpečí úrazu. Nerespektování varovných symbolů může vést ke zranění nebo poškození komponentů. UPOZORNĚNÍ Nerespektování varování může způsobit poruchy. Bezpecnostní opatrení Pozorně si přečtěte pokyny v instalační a uživatelské příručce a řiďte se jimi. Instalace může být provedena pouze kompetentní osobou, a to v souladu s místními nařízeními. Na instalaci je přísně zakázáno provádět jakékoli změny či úpravy, jež nejsou specifikovány v této příručce Před zahájením instalačních prací je nezbytné vypnout všechny zdroje elektrického napětí. Komponenty Uponor regulace neomývejte vodou. V bezprostředním okolí Uponor regulace se nesmí vyskytovat vznětlivé páry či plyny. Nejsme zodpovědni za jakákoli poškození či poruchy instalace vyplývající z nedodržování námi uvedených pokynů! Zdroj STOP VAROVÁNÍ Uponor regulace je napájena ze zdroje střídavého napětí 50 Hz 230 V. V případě nebezpečí přístroj okamžitě odpojte od zdroje napětí. Omezení stanovená pro rádiový prenos Systém Uponor regulace používá rádiový přenos. Použitá frekvence je vyhrazená pro podobné aplikace a riziko interference (rušení) pocházející z ostatních rádiových zdrojů je tedy velmi nízké. Přesto se však v ojedinělých případech může stát, že nebude možné zaručit zcela bezproblémové rádiové spojení. Rozsah přenosu je vyhovující pro většinu aplikací, nicméně v každé budově se mohou vyskytovat specifické překážky ovlivňující rádiové spojení a maximální přenosovou vzdálenost. Pokud se vyskytnou problémy se spojením, Uponor může systém vybavit speciálním příslušenstvím (například použít zesilovače) a případné nedostatky tak vyřešit. Technická omezení Likvidace Rušením přenosu se vyhnete tím, že nebudete instalaci ani datové kabely umisťovat do blízkosti silových kabelů s napájením více než 50 V. Elektrické obvody kotle a čerpadla je třeba zabezpečit pomocí elektrického jističe s maximální hodnotou 6 A. Uponor regulace je složena z velkého množství recyklovatelných komponentů. Uponor vás žádá, abyste tyto komponenty (baterie, plasty, elektrické a elektronické díly) roztřídili a na příslušném sběrném místě zlikvidovali. 6 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

7 Autorská práva a zreknutí se odpovednosti Uponor vyhotovil tuto instalační a uživatelskou příručku pro Uponor regulaci včetně použitého obsahu (dále jen příručka ) výlučně pro informativní účely. Obsah této příručky (včetně grafického zpracování, log, piktogramů, textu a nákresů) podléhá autorskému právu a je chráněn celosvětově uznávanými autorskými zákony a smluvními ustanoveními. Použitím příručky se zavazujete k tomu, že budete respektovat a dodržovat autorská práva. Úpravy nebo použití obsahu příručky pro jiné účely je kvalifikováno jako porušení autorského práva, obchodní značky a dalších vlastnických práv společnosti Uponor. Tato příručka je koncipována tak, aby při použití instalace byly maximálně dodrživány všechny bezpečnostní pokyny. Dalším cílem příručky je přesně specifikovat všechny komponenty, ze kterých je Uponor regulace složena. Tento systém: (a) je zvolen, navržen, nainstalován a zprovozně oprávněným a kvalifikovaným projektantem a montérem, a to v souladu s platnými aktuálními stavebními a instalačními předpisy, případně s dalšími požadavky a pokyny; (b) nebyl (dočasně či po delší čas) vystaven teplotním vlivům, tlaku a /nebo elektrickému napětí přesahující meze, které jsou označeny na výrobku nebo jsou specifikovány v pokynech určených společností Uponor; (c) zůstává na svém původním místě a není bez předchozího souhlasu společnosti Uponor opravován, přemisťován či jinak upravován; Cílem společnosti Uponor je poskytnout v této příručce co nejobsažnější informace a specifikace, nicméně společnost neručí za přesnost zde obsažených informací. Uponor si vyhrazuje právo na změnu níže specifikovaných údajů a vlastností, na přerušení výroby Uponor regulace, a to bez předchozího upozornění či povinnosti na tuto skutečnost upozornit. Tato příručka není formou výslovně uvedené či mlčky předpokládané záruky. Poskytnuté informace je třeba vždy před vlastním použitím instalace nezávisle ověřit a posoudit. Spolecnost Uponor se v nejširším prípustném rozsahu zríká výslovne uvedených ci mlcky predpokládaných záruk týkajících se obchodovatelnosti, vhodnosti použití pro zvláštní úcely a neporušení práv. Toto zřeknutí se odpovědnosti se týká přesnosti, spolehlivosti nebo správnosti informací uvedených v této příručce. Spolecnost Uponor za žádných okolností nezodpovídá za neprímé, zvláštní, náhodné nebo následné poškození ci ztrátu vyplývající z používání nebo nevhodného zacházení s materiály ci informacemi obsaženými v této prírucce, prípadne nelze uplatnit nárok na chyby, opomenutí ci nepresnosti, jež muže prípadne prírucka vykazovat, a to i presto, že byla spolecnost Uponor na tyto možnosti upozornována. Zreknutí se odpovednosti a další ustanovení v této prírucce nejsou omezením zákazníkových práv. (d) je připojen ke zdrojům pitné vody nebo ke kompatibilním kanalizačním, vytápěcím a/nebo chladícím tělesům, jež byly společností Uponor schváleny či přímo specifikovány; (e) je připojen či používán výhradně s výrobky, částmi nebo komponenty, které byly schváleny či specifikovány společností Uponor. Použití jiných výrobků či komponentů je přísně zakázáno. (f) nevykazuje známky použití neoriginálních součástí, nevhodné manipulace, nedostatečné údržby, nevhodného skladování, zanedbání nebo neúmyslného poškození před vlastní instalací nebo zprovozněním. UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 7

8 8 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

9 . Uponor regulace Uponor regulace představuje řídící systém pro systémy podlahového vytápění. Kontrola teploty a komfortu pro každou místnost může být kombinována prostřednictvím různých komponentů. Pro zjednodušení optimalizace systému je možné připojit Uponor Interface I-75 nebo Uponor Interface I-76. Nezapomeňte si uvědomit, že Uponor Interface I-76 je kompatibilní pouze s Uponor zapojovací jednotkou C-56, a Uponor Interface I-75 je kompatibilní s Uponor zapojovací jednotkou C-55.. Zapojovací jednotka C-55/56 Zapojovací jednotka řídí výkon termopohonů, následně poté, co obdrží požadavek na vytápění nebo chlazení vycházející z termostatů, a to dle nastavení Uponor Interface I-75/76 a informací o teplotě. Zapojovací jednotka je běžně situována v blízkosti rozdělovače hydraulického systému. Níže uvedený nákres znázorňuje zapojovací jednotku s termopohony. Príklad systému Níže uvedený nákres znázorňuje Uponor regulaci pro různé možnosti instalace a termostaty V 24 V 5 24 V Se zapojovací jednotkou C-55/56 je možné zapojit pouze termopohony s ovládacím napětím 24V. Komponenty Uponor zapojovací jednotky C-55/56 Níže uvedený nákres zobrazuje zapojovací jednotku a její komponenty. 4 Níže znázorněná tabulka popisuje komponenty pro typickou instalaci. Čísla jednotlivých položek odpovídají číslům na obrázku Položka Popis Uponor termostat T Uponor termostat T-55 3 Uponor termostat T-54 pro veřejné prostory 4 Uponor termostat T-54 pro veřejné prostory s podlahovým čidlem. Podlahové čidlo se používá pro vymezení maximální nebo minimální podlahové teploty, bez ohledu na teplotu místnosti. Uponor termostat T-54 pro veřejné prostory může být rovněž použit s venkovním čidlem. 5 Uponor zapojovací jednotka C-55/56 6 Uponor anténa pro zapojovací jednotku C-55/56 7 Uponor Interface I-75/76 8 Vnější přípojková skříň pro čerpadla (jedná se o výrobek od jiného výrobce na obrázku je schématický příklad) Tabulka popisuje komponenty, ze kterých je složena zapojovací jednotka. Číslo položky odpovídá číslu na obrázku. Komponent Položka Popis Uponor zapojovací jednotka C-55/56 Uponor zapojovací jednotka C-55/56 2 Anténa 3 Šroubky 4 Lepící proužky m dlouhá anténa spojovací kabel 3 m dlouhý spojovací kabel pro anténu UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 9

10 .2 Termostaty T-75, T-55, a T-54 pro verejné prostory Uponor rádiová regulace zahrnuje tři typy vnitřních termostatů: Uponor termostat T-75 rádiový Uponor termostat T-55 Uponor termostat T-54 pro veřejné prostory Komponenty Uponor termostatu T-55 Nastavení teploty termostatu jsou upravovány prostřednictvím číselníku. Jeho otáčením lze nastavit minimální/maximální teploty. Poloha pro 2 C je vyznačena výraznějším vrypem. 2 Termostaty komunikují se zapojovací jednotkou prostřednictvím rádiového přenosu. Mohou být používány zvlášť nebo je lze společně zkombinovat. Pro všechny je použita stejná baterie. 3 Komponenty Uponor rádiového termostatu T-75 Termostat ukazuje na displeji okolní nebo nastavenou teplotu. Nastavení je možné regulovat pomocí tlačítek +/- umístěných na přední straně. Termostat je ovlivňován nejen teplotou okolních povrchů, ale i teplotou vzduchu v místnosti. Níže uvedená tabulka popisuje komponenty termostatu. Čísla položek odpovídají číslům na obrázku. Komponent Položka Popis 4 Uponor termostat T-55 2 Uponor termostat T-55 2 Baterie (AAA.5 V) 3 Lepící proužky 4 Šroubky Níže uvedená tabulka popisuje komponenty termostatu. Čísla položek odpovídají číslům na obrázku. Komponent Položka Popis Uponor termostat T-75 rádiový Uponor termostat T-75 rádiový 2 Šroubky 3 3 Baterie (AAA.5 V) Komponenty Uponor termostatu T-54 pro ver. prostory Tento termostat je určen pro veřejné prostory. Ovladače jsou schovány pod krytem, který je nezbytné pro nastavení teploty odstranit. Po otevření krytu dojde ke spuštění alarmu. Vnější čidla pro podlahové vytápění či venkovní teplotu mohou být připojeny k Uponor termostatu T-54 pro veřejné prostory. Tohoto je rovněž za potřebí při použití Uponor SMS modulu R-56. Následující tabulka popisuje komponenty termostatu Čísla položek odpovídají číslům na obrázku. Komponent Položka Popis Uponor termostat T-54 pro veř.prostor Uponor termostat T-54 pro veřejné prostory 2 Baterie (AAA.5 V) 3 Lepící proužky 4 Šroubky 0 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

11 .3 Interface I-75/76 Komponenty Uponor Interface I-75/76 Uponor Interface I-75/76 umožňuje centralizovat a optimalizovat řízení Uponor regulace..4 Interface se zapojovací jednotkou Uponor Interface I-75/76 může být prodávána v montážní sadě společně se zapojovací jednotkou C-55/ Následující tabulka popisuje komponenty Uponor Interface I-75/76. Čísla položek odpovídají číslům na obrázku. 8 9 Komponent Položka Popis Uponor Interface I-75/76 Uponor Interface I-75/76 2 Svorka 3 2 m dlouhý kabel Šroubky Následující tabulka popisuje komponenty sady Interface se zapojovací jednotkou. Čísla položek odpovídají číslům na obrázku. Komponent Položka Popis Uponor zapojovací jednotka C-55/56 2 Anténa Uponor zapojovací jednotka C-55/56 3 Lepící pásky Šroubky pro zapojovací jednotku a anténa 0.3 m dlouhý spojovací kabel pro anténu 3 m dlouhý spojovací kabel pro anténu 7 Uponor Interface I-75/76 Uponor Interface I-75/76 8 Držák 9 Kabel 0 Šroubky pro Interface UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

12 .5 Príslušenství Uponor nabízí široký výběr příslušenství pro použití se standardním vybavením Čísla položek odpovídají číslům na obrázku. Komponent Položka Popis Stolní stojan Možnosti přichycení Uponor rádiového termostatu T-75 2 Stěnová konzola 3 Lepící pásky Nástěnná konstrukce 5 Zesilovač 6 Uponor vnější čidlo 7 Uponor podlahové čidlo Spojovací kabel Uponor Interface I-75/76 4 Šroubky 8 Nástěnná konstrukce pro použití Uponor termostatu T-54 pro veřejné prostory a Uponor termostatu T-55 Zesilovač pro zesílení signálu mezi termostatem a zapojovací jednotkou Vnější čidlo pro použití s Uponor termostatem T-54 pro veřejné prostory Podlahové čidlo pro použití s Uponor termostatem T-54 pro veřejné prostory 9 5 m kabel Relé vytápění/chlazení 0 Relé vytápění/chlazení Uponor modul SMS R-56 Dálkové užívání prostřednictvím mobilního telefonu pro použití s Uponor termostatem T-54 pro veřejné prostory, které je kompatibilní pouze s Uponor zapojovací jednotkou C-56 pro veřejné prostory a s Uponor Interfacemi I-76 2 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

13 2. Instalace Uponor regulace Uponor regulace Uponor doporučuje použít níže uvedený postup zaručující nejlepší možnost instalace. Fáze Popis Str. Příprava instalace 4 2 Instalace antény pro zapojovací jednotku 5 3 Montáž zap. jednotky na stěnu 5 4 Spojení komponentů do zapalovací jednotky 6 5 Volitelné: připojení vstupu vytápění/chlazní 6 6 Volitelné: nastavení čerpadla 7 7 Připojení zap. jednotky ke střídavému proudu 7 8 Zkouška termopohonů 8 9 Volitelné: připojení termostatu T-54 pro veř. prostory k vnějšímu čidlu 9 0 Montáž termostatů do zapojovací jednotky 2 Instalace rádiového termostatu T Instalace termostatu T-54 pro veř. pr. a T Zkouška spojení 22 5 Dokončení instalace zapojovací jednotky 22 Uponor Interface I-75/76 Držte se níže uvedeného postupu za účelem instalování Uponor Interface I-75/76. Fáze Popis Str. Přichycení Interface I-75/76 k držáku 23 2 Instalace Interface I-75/76 k zap. jednotce C-55/56 3 Volitelné: spojení několika zapojovacích jednotek 24 4 Použití navigačních tlačítek 25 5 Jazykové nastavení 25 6 Nastavení času a data 25 7 Nastavení instalační úrovně 26 8 Volitelné: nastavení ID 26 9 Volitelné: nastavení čerpadla 26 0 Zobrazení stavu termopohonu 27 Nastavení výkonu 27 2 Volitelné: aktivace chlazení 27 3 Vol. nastavení: vytápění/chlazení v oddělených systémech 27 (pouze pro zapojovací jednotku C-56) 4 Dokončení instalace Interface I-75/ Volitelné: pokojový by-pass (pouze Interface I-76) 6 Vol.: aut. vyvážení (pouze Interface I-76) 28 7 Kontrola místnosti (pouze Interface I-76) 28 8 Diagnostika přívodu (pouze Interface I-76) 29 9 Volitelné: nastavení komfort (Interface I-76) UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 3

14 Príklad instalace Na příkladu níže uvedeného nákresu je znázorněn Uponor rádiový termostat T-75 0s kontrolními kanály 0a, 0b a 02a, 02b. Vnější čidla přichycená k Uponor termostatu T-54 pro veřejné prostory 0 a 0 doručují do Uponor zapojovací jednotky C-55/56 teplotu podlahy. Uponor rádiový termostat T ovládá kanály 03 a Príprava instalace Před instalováním Uponor regulace: si zkontrolujte obsah balení dle seznamu a ujistěte se, že vám žádný komponent nechybí. zkontrolujte, zda je třeba nainstalovat s Uponor termostatem T-54 pro veřejné prostory i vnější čidlo. si prostudujte schéma zapojení v návodu nebo přímo uvnitř krytu Uponor zapojovací jednotky C-55/56. Nejlepší pozici určíte prostřednictvím těchto pokynů: 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V Instalujte Uponor zapojovací jednotku C-55/56 s anténou tak, aby byla v blízkosti každého rozdělovače. Uponor zapojovací jednotku C-55/56 je třeba zapojit do zásuvky střídavého napětí. : Rádiové/Programové připojení Chraňte místa, ve kterých je umístěna instalace, před tekoucí či kapající vodou. : Kabelové připojení K Uponor zapojovací jednotce C-55/56 je možné připojit pouze termopohony s napětím 24V 4 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

15 3. Instalace Uponor zapojovací jednotky C-55/56 Konzultujte pokyny uvedené v přípravě pro instalaci (viz oddíl 2. na předchozí stránce). Při umisťování zapojovací jednotky vám doporučujeme tyto pokyny dodržovat: Zapojovací jednotku umístěte přímo nad rozdělovač. Zkontrolujte polohu zásuvky 230 V. Upevnení antény ke stene Pokud je anténa upevněna ke stěně, je zapotřebí použít 3 m anténový kabel. Následující nákres znázorňuje upevnění antény ke stěně pomocí šroubků a oboustranných lepících pásků. Ujistěte se, že kryt zapojovací jednotky lze snadno odstranit. Zkontrolujte, zda jsou přípojky a spínače snadno dostupné. Zapojovací jednotku je ke stěně třeba připevnit horizontálně. Riziko přehřátí hrozí v případě, že je okolní teplota příliš vysoká, nebo tehdy, kdy je zapojovací jednotka připojena vertikálně, případně je vodorovně položena na plochu. Viz obrázek níže Pripevnení zapojovací jednotky ke stene Následující nákres znázorňuje připevnění zapojovací jednotky ke stěně pomocí šroubků. 3. Instalace antény zapojovací jednotky Anténu lze připojit na zadní stranu zapojovací jednotky nebo ke stěně. Pokud je zapojovací jednotka nainstalována uvnitř kovové skříňky, pak musí být anténa umístěna na vnější straně skříňky, viz obrázek níže Pripojení antény na zadní stranu zapojovací jednotky Následující nákres znázorňuje připojení antény na zadní stranu zapojovací jednotky za použití 0.3 m dlouhého anténového kabelu UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 5

16 3.3 Pripojení komponentu k zapojovací jednotce Pro připojení použijte návod, který je součástí tohoto dokumentu. Následující nákres znázorňuje vnitřek Uponor zapojovací jednotky C-55/ Volitelné nastavení: pripojení vstupu vytápení/chlazení Pokud je systém vybaven chladící jednotkou (je zapotřebí systém vybavit doplňkovými produkty), pak může Uponor regulace řídit spínač pro vstup vytápění/chlazení společně se zapojovací jednotkou. Vstup vytápění/chlazení je řízen pomocí suchého kontaktu, který funguje jako přídavná regulace, nebo jako dvoupolohové relé. Pokud je relé otevřeno, systém je ve vytápěcím režimu. Pokud je relé zavřeno, systém je v chladícím režimu. Tento seznam popisuje očíslované položky, které jsou součástí nákresu. Pokud nechcete Uponor regulaci poškodit, nezavádějte napětí přes vstup vytápění/chlazení Uponor zapojovací jednotky C-55/56. Následující nákres znázorňuje komponenty vytápěcího/chladícího systému. Položka Popis Řadová svorkovnice pro zapojení antény a možnosti volby 2 Konektor pro Uponor Interface I-75/76 RJ-9 3 Tlačítka pro zapojení a LED diody kanálů 0 až 2 4 Tlačítko pro provedení zkoušky a LED diody 5 Rychlé konektory termopohonů Tento seznam popisuje očíslované položky uvedené v nákresu. 6 Zásuvka pro připojení datové karty Položka Popis 7 Zdroj LED diody 8 50 Hz 230 V síťové připojení pro nastavení čerpadel Pripojení termopohonu k zapojovací jednotce Každý termostat může řídít jeden či více kanálů. Pro zjednodušení instalace a údržby systému Uponor dodporučuje, aby termopohony, které jsou řízeny tím samým termostatem, byly ke kanálům instalovány v sekvenci. Relé vytápění/chlazení 2 Kontakt vytápění/chlazení 3 4 Vstup vytápění/chlazení zapojovací jednotky (suchý kontakt) Příklad různých typů vstupu pro relé vytápění/ chlazení Více informací najdete v dokumentaci týkající se relé vytápění/chlazení. STOP Specifikujte místnost napájenou obvodem na rozdělovači a určete, k jakému kanálu musí být připojena. 6 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

17 3.5 Volitelné nastavení: pripojení ovládání cerpadla Uponor regulace může řídit oběhové čerpadlo, které se zastaví v případě, že nedojde k vyslání požadavku na vytápění nebo chlazení. Před vlastním zapojením si prostudujte dokumentaci k oběhovému čerpadlu a příslušné Uponor schéma zapojení. Čerpadlo pro všechny rozdělovače a zapojovací jednotky může být připojeno k nejbižší zapojovací jednotce. V případě, že pro každý rozdělovač použijte samostatná čerpadla, pak může být každé čerpadlo připojeno tak, aby bylo obsluhováno svou vlastní zapojovací jednotkou, viz níže uvedený nákres. Sdílené čerpadlo Samostatné čerpadlo Uponor zapojovací jednotka C-55/56 nemůže pro čerpadlo přivádět zdroj napájení. Uponor zapojovací jednotka C-55/56 používá pro spojení na svorkovnici suchý kontakt, pomocí kterého ovládá oběhové čerpadlo. Elektrické obvody čerpadla je třeba chránit jističem s maximálním výkonem 6 A. C-55/56 Na následujícím nákresu je znázorněno, jakým způsobem je třeba zapojit oběhové čerpadlo k zapojovací jednotce: Před zapojením (nastavení) oběhového čerpadla: Ověřte, zda jste vypnuli proud. 2 Otevřete 230 V síťové připojení a přichyťte kryt k držáku. 3 Připojte drát L z čerpadla/k čerpadlu prostřednictvím relé. 4 Uzavřete 230 V síťové připojení. 3.6 Pripojení zapojovací jednotky ke strídavému proudu Před připojením Uponor zapojovací jednotky C-55/56 ke střídavému proudu: Zkontrolujte, zda je elektrionstalace (propojení vodičů) pro termopohony a anténu kompletní. 2 Zkontrolujte, zda je 230 V síťové připojení uzavřeno. 3 Zapojte zástrčku zapojovací jednotky ke střídavému proudu. UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 7

18 3.7 Zkouška termopohonu Uponor zapojovací jednotka C-55/56 řídí nastavenou hodnotu teploty. Pokud dojde k její změně, dojde k otevření termopohonu nebo k uzavření ventilu tak, aby bylo možné regulovat přívod tepla. Pro zkoušku termopohonů je třeba: stisknout tlačítko požadovaného kanálu. Rozsvítí se LED dioda, což znamená, že zapojovací jednotka dostává signál a termopohon vybraného kanálu je tak poháněn. Otevření termopohonu trvá přibližně 5 minut. Pokud se LED dioda nerozsvítí, pak je třeba konzultovat příručku, a vyhledat kapitolu, která se věnuje problémům při instalaci. 2 pro dokončení zkoušky termopohonu dvakrát stiskněte tlačítko (určené pro zkoušku) nebo vyčkejte po dobu 0 minut, kdy dojde k ukončení zkoušky. 8 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

19 4. Instalace Uponor termostatu Oznacení pokojových termostatu Označte termostaty čísly kanálů, které budou řídit (např. 02, 03). Pro systém s Uponor Interface I-75/76 a několik zapojovacích jednotek rovněž doplňte ID každé Uponor zapojovací jednotky C-55/56 (např..02,.03, 2.02, 2.03). U Uponor termostatu T-54 pro veřejné prostory doplňte informaci týkající se podlahových nebo venkovních čidel, pokud je to nezbytné. Následující nákres zobrazuje označení termostatů. 4. Volitelné nastavení: pripojení rád. termostatu T-54 pro ver. prostory k vnejšímu cidlu Uponor termostat T-54 pro veřejné prostory se skládá ze svorky pro připojení k vnějšímu čidlu. Čidlo může být jak podlahové, tak i venkovní (použito s Uponor Interface I-75/76 ukazující venkovní teplotu). Nastavení spínacu pro vnejší cidlo Spínače konfigurace je třeba nastavit dle způsobu použití termostatu tak, jak je znázorněno na nákresu. Vložení baterie Pro všechny typy termostatů je třeba použít dvě alkalické baterie.5 V AAA. Ujistěte se, zda jsou baterie správně vloženy do termostatů. Umístení termostatu Uponor nástěnný rám je možné použít za účelem skrytí značek nebo případně nástěnné skříně, pokud je to nezbytné. Konzultujte pokyny pro přípravu instalace (viz oddíl 2. Příprava pro instalaci na straně 4). Pro umístění všech termostatů používejte následující pokyny. Je třeba umístit termostaty: na vnitřní stěnu na suché místo bez výskytu jakéhokoli zdroje vlhkosti mimo dosah tepelných zdrojů (např. televize, elektronické zařízení, krb) mimo dosah přímého slunečního zaření mimo dosah stříkající vody Následující tabulka popisuje, jakým způsobem je možné nastavit výše znároněné spínače, a to v závislosti na použití Uponor termostatu T-54 pro veřejné prostory. Funkce spínac spínac 2 spínac 3 spínac 4 nastaven jako běžný pokoj.termostat Vyp Vyp Vyp Vyp S podl. čidlem, max. omezení Zap Vyp Vyp Vyp S podl. čidlem, min. omezení Zap Vyp Vyp Zap S venkovním čidlem Vyp Zap Vyp Vyp Technický alarm Vyp Vyp Zap Vyp S Uponor SMS modulem R-56 Vyp Vyp Vyp Zap Vnější (podlahové) čidlo pro pokojovou tepl. Vyp Zap Vyp Zap Před registrací termostatu je nezbytné nastavit spínač. UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 9

20 Príklad instalace s podlahovými cidly Následující příklad znázorňuje instalaci termostatů v pokoji s podlahovými čidly. Uponor termostaty T-54 pro veřejné prostory 0 a 0 jsou připojeny k podlahovým čidlům. Pripojení vnejšího cidla k Uponor termostatu T-54 pro ver. prostory 2 Připojte kabel z podlahy či venkovního čidla (nepolarizováno). 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V Na příkladu Uponor rádiový termostat T-75 #0 řídí kanály 0a, 0b, 02a, a 02b. Uponor termostat T-54 pro veřejné prostory přenáší teplotu podlahy do zapojovací jednotky. Uponor rádiový termostat T-75 #03 řídí kanály 03 a 04. Pokud je termostat vnějšího čidla registrován ke kanálu, který je používaný pokojovým termostatem, potom je nezbytné, aby byl pokojový termostat registrován před zapojením termostatu vnějšího čidla. Termostaty podlahových čidel mají větší význam než pokojový termostat. 2 Dráty kabeluupevníte utáhnutím šroubků Pro nastavení přesné teploty: přichyťte vnější čidlo na severní stranu budovy, která není vystavena slunečnímu záření. Neumisťujte jej v blízkosti dveří, oken či vzduchových otvorů. Serízení nastavení podlahového cidla Uponor termostat T-54 pro veřejné prostory vysílá hodnoty vnějšího čidla do zapojovací jednotky. Nastavení teploty může být seřízeno prostřednictvím potenciometru, viz níže uvedený nákres Pro nastavení minimální nebo maximální teploty podlahy: Zvolte pomocí potenciometru požadovanou teplotu. 20 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

21 4.2 Pripojení termostatu do zapojovací jednotky Následující nákres znázorňuje, jakým způsobem připojit různé pokojové termostaty spojené s Uponor zapojovací jednotkou C-55/ Instalace rádiového termostatu T-75 Montáž na stenu Uponor rádiový termostat T-75 může být namontován na stěnu pomocí šroubků nebo lepících pásek tak, jak je znázorněno na následujícím nákresu. Pro registraci (připojení) pokojových termostatů do zapojovací jednotky: Stiskněte a uvolněte tlačítko Test. Rozsvítí se zkušební LED dioda. 2 Stiskněte tlačítko kanálu, který chcete použít. LED dioda Vámi vybraného kanálu začne blikat. 3 Pomocí špičatého nástroje lehce stiskněte a podržte tlačítko pro registraci umístěné na termostatu, dokud nezačne LED dioda kanálu bez přestání svítit (tato operace může trvat několik sekund). 4 Opakujte kroky 2 a 3, dokud nedojde k registrování termostatů. Stenová konzola Termostat může být namontován na stěnu pomocí konzoly, viz nákres níže. 2 5 Pro ukončení registrace stiskněte tlačítko Test. Zkušební LED dioda se vypne. Pro registrování pokojového termostatu k několika kanálům v zapojovací jednotce: Stiskněte a uvolněte tlačítko Test. Rozsvítí se zkušební LED dioda. Pripevnení ke stolovému stojanu Následující nákres znázorňuje, jakým způsobem připevnit termostat ke stolovému stojanu. 2 Stiskněte tlačítko kanálu, který chcete použít. LED dioda Vámi vybraného kanálu začne blikat. 3 Pomocí špičatého nástroje lehce stiskněte a podržte tlačítko pro registraci umístěné na termostatu, dokud nezačne LED dioda kanálu bez přestání svítit. 4 Po ukončení registrace všech termostatů stiskněte tlačítko Test. Zkušební LED dioda se vypne. Pro odregistrování již zapojených termostatů konzultujte část 6.2 Odhlášení (deregistrace) kanálů v zapojovací jednotce na str. 30. UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 2

22 4.4 Instalace termostatu T-54 pro verejné prostory a T-55 Montáž na stenu Uponor termostat T-54 pro veřejné prostory a termostat T-55 mohou být namontovány na stěnu pomocí šroubků a lepících pásek, tak, jak je znázorněno na následujícím nákresu. 4.5 Zkouška spojení Uponor doporučuje po provedení instalace vyzkoušet spojení mezi termostaty a zapojovací jednotkou. Následující nákres zobrazuje umístění tlačítka Test zapojovací jednotky a tlačítka pro registraci termostatu T-54 pro veřejné prostory, T-55 a T-75. Pro zkoušku spojení mezi zapojovací jednotkou a všemi termostaty: Stiskněte a uvolněte tlačítko Test. LED diody určené pro zkoušku a kanál s registrovaným termostatem se rozsvítí. 2 Za použití nástroje s ostrým hrotem lehce stiskněte tlačítko pro registraci na každém zapojeném termostatu. Spojení funguje (OK): LED diody pro kanály registrované k termostatu se vypnou. Spojení nefunguje: LED diody pro kanály registrované k termostatu zůstávají zapnuty. Pokud se chcete vyhnout zbytečnému spuštění alarmů, ujistěte se, že je kryt správně upevněn k Uponor termostatu T-54 pro veřejné prostory. 3 Pro odchod ze zkušebního režimu stiskněte tlačítko Test. Pokud jsou k jednomu kanálu připojeny dva termostaty, je zapotřebí je vyzkoušet každý zvlášť. 4.6 Dokoncení instalace zapojovací jednotky Pro dokončení instalace Uponor zapojovací jednotky C-55/56: Zkontrolujte celou instalaci: Ověřte si, zda je anténa správně nainstalována Zkontrolujte, že je v termostatech napětí 2 Zavřete všechny kryty zapojovací jednotky a termostatu. 3 Vyplňte zprávu o instalaci, která je součástí této příručky. 4 Koncovému uživateli poskytněte tuto příručku společně se všemi informacemi týkajícími se systému 22 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

23 5. Instalace Uponor Interface I-75/76 Konzultujte pokyny týkající se přípravy pro instalaci (část 2. Příprava pro instalaci na stránce 4). Uponor Interface I-75/76 může být upevněn ke stěně nebo ke krytu zapojovací jednotky. Přídavná zapojovací jednotka musí být zapojena pro instalaci prostřednictvím více než jednoho rozdělovače nebo více než 2 kanálů. Jeden Uponor Interface I-75/76 slouží k obsluze až tří zapojovacích jednotek, kdy každá zapojovací jednotka musí být vybavena anténou. VAROVÁNÍ 50 Hz 230 V střídavý proud. Před instalací nebo výměnou elektrického vedení zařízení je nezbytné vypnout proud. Uponor Interface I-75/76 je připojen k elektrické konzole tak, že je postupně uchycen ke stěně nebo ke krytu zapojovací jednotky. Montáž konzoly na stenu Níže uvedený obrázek znázorňuje způsob, jakým je možné namontovat konzolu na stěnu. 3 Upevnení Interface I-75/76 ke konzole Níže uvedený nákres znázorňuje upevnění Uponor Interface I-75/76 ke konzole. 5. El. zapojení Interface I-75/76 k zapojovací jednotce C-55/56 Použití RJ-9 konektoru V případě, že je Uponor Interface I-75/76 vzdálený od Uponor zapojovací jednotky C-55/56 méně než 2 m, pak použijte 2 m kabel, který je na každém konci vybavený RJ-9 konektory tak, ja k je znázorněno na následujícím nákresu Pripevnení konzoly ke krytu zapojovací jednotky Následující nákres zobrazuje způsob, jakým lze připevnit konzolu ke krytu zapojovací jednotky. Pro zapojení Uponor Interface I-75/76 k Uponor zapojovací jednotce C-55/56 pomocí RJ-9 kabelu: 4 Připojte RJ-9 kabel k zapojovací jednotce. 2 Zajistěte kabel svorkou. 3 Připojte RJ-9 kabel k zadní části Uponor Interface I-75/ Upevněte kabel do kabelového vedení. UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 23

24 Použití instalacního kabelu o délce 5m V případě, že se Uponor Interface I-75/76 nachází ve vzdálenosti větší než 2 m od Uponor zapojovací jednotky C-55/56, pakpoužijte 5 m čtyřdrátový spojovací kabel nebo jemu podobný, viz obrázek níže Volitelné nastavení: spojení nekolika zapojovacích jednotek STOP Pro několik Uponor zapojovacích jednotek C-55/56 je nezbytné nainstalovat softwarový program. K jednomu Uponor Interface I-75/76 mohou být připojeny maximálně tři zapojovací jednotky. Všechny zapojovací jednotky musí být vybaveny anténou, tak je uvedeno na následujícím nákresu Pro instalaci (připojení) Interface I-75/76 k zapojovací jednotce C-55/56 prostřednictvím 5 m spojovacího kabelu: Otevřete tenkým šroubovákem příslušné násuvné drátové spojení. 2 Zatlačte drát do znázorněného místa. 3 Odstraňte šroubovák. 4 Po dokončení propojení, upevněte kabel do kabelové svorky. STOP Všimněte si, že elektroinstalace je polarizována, takže je nezbytné, aby drát na zapojovací jednotce byl připojen k na Interface apod. Nákres znázorňuje: Zapojovací jednotku, která je připojena k Interface. zapojení terminálů 5 a 6 zapojovací jednotky 2 k terminálům 5 a 6 zapojovací jednotky. zapojení terminálů 7 a 8 zapojovací jednotky 3 k terminálům 7 a 8 zapojovací jednotky nebo zapojovací jednotky 2. Pro zapojení maximálně tří zapojovacích jednotek k Interface: Ověřte, zda je elektroinstalace dokončena. 2 Ověřte, zda jsou 230 V síťová připojení uzavřena. 3 Připojte zapojovací jednotky 2 a 3 ke střídavému proudu. 4 Ověřte,že jsou 230 V síťová připojení uzavřena. 5 Připojte zapojovací jednotku ke střídavému proudu. STOP Nezapomeňte na polaritu spojení mezi zapojovacími jednotkami. 24 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

25 5.3 Použití navigacních tlacítek Každé z pěti navigačních tlačítek na Uponor interfaci I-75/76 má duální funkci, viz následující tabulka. 5.5 Nastavení casu a data Obrazovka pro nastavení data/času se automaticky otevře při jazykovém nastavení. TlaÐítko Funkce Zobrazení dalšího menu Zobrazení předchozího menu; stisknutím a podržením na obrazovce menu se zobrazí Uponor obrazovka Pohyb na horní řádku nebo pohyb na další pole nebo pohyb na předchozí pole nebo navýšení hodnoty Pomocí tlačítek zvolte čas a datum tak, jak je znázorněno na následujcícím nákresu. Pohyb na spodní řádku nebo snížení hodnoty Zobrazení další obrazovky nebo potvrzení výběru; zobrazení obrazovky aktuálního menu Pro aktivaci podsvětlení stiskněte libovolné navigační tlačítko. Pro přechod do hlavního menu stiskněte OK. 5.4 Jazykové nastavení Pokud spouštíte Uponor Interface I-75/76 poprvé, objeví se jazykové menu. Pro nastavení času a data na Uponor Interface I-75/76: Zvolte Hodiny. 2 Nastavte hodinu. 3 Zvolte Minuty. Pro přístup k jazykovému menu s nainstalovaným systémem Interface I-75/76: 4 Nastavte minuty a pokračujte v nastavení data. 5 Pro potvrzení nastavení stiskněte OK. Stiskněte tlačítko OK pro přechod do hlavnímu menu na Uponor obrazovce. 2 Zvolte nastavení a stiskněte OK. 3 Zvolte Parametry systému a stiskněte OK. 4 Zvolte Jazyk a stiskněte OK. 5 Nyní vyberte ze seznamu vámi zvolený jazyk a pro potvrzení stiskněte OK. UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 25

26 5.6 Prístup k instalacní úrovni Uponor Interface I-75/76 se skládá ze tří uživatelských úrovní (Interface I-76 zobrazuje pouze tyto ikony): Základní Pokročilá Instalační Instalacní úroveň umožňuje přístup k: informačnímu menu nastavení všech parametrů pro pokročilou úroveň 5.7 Volitelné: nastavení IDzapojovací jednotky ID zapojovací jednotky jsou zapotřebí pouze při použití dvou nebo tří zapojovacích jednotek. ID mohou být nastaveny pouze tehdy, když je Uponor Interface I-75/76 nastaven na instalační úroveň. Pro nastavení ID zapojovací jednotky Interface I-75/76: Zvolte na Uponor obrazovce Hlavní menu > nastavení > Parametry systému > ID zapojovací jednotky. 2 Zvolte Resetování ID zapojovací jednotky a stiskněte OK. 3 Zvolte ano a stiskněte OK. automatickému vyvážení (pouze pro Interface I-76) kontrole místnosti (pouze pro Interface I-76) vytápění/chlazení nastavení čerpadel ID zapojovací jednotky (rozvaděč) bypassu (pouze pro Interface I-76) Pro přístup k Instalacní úrovni: stiskněte souběžně na obrazovce Uponor a dokud se neobjeví obrazovka pro Pokročilou úroveň (0 sekund). 2 Stiskněte OK pro potvrzení Pokrocilé uživatelské úrovně. Uponor obrazovka se znovu objeví. 3 Na Uponor obrazovce zvolte Hlavní menu > nastavení > Parametry systému >Uživatelská úroven. 4 Na obrazovce Uživatelská úroven souběžně stiskněte a dokud se neobjeví obrazovka Instalacní úroveň (0 sekund). 5 Pro potvrzení Instalacní úrovne stiskněte OK. Uponor obrazovka se znovu objeví a Instalacní úroveň je tak povolena. Systém se po 0 minutách nečinnosti automaticky vrátí do Pokrocilé úrovně. 4 Stiskněte spodní šipku, abyste mohli hýbat s kurzorem a nastavit ID zapojovací jednotky. Poté stiskněte OK. 5 Zpráva >. zapojovací jednotka<bliká. Stiskněte tlačítko Test na zapojovací jednotce, která je připojena k systému Interface I-75/76. 6 Zvolte >2. zapojovací jednotka<. Stiskněte tlačítko Test na zapojovací jednotce 2, která je připojena k terminálům 5 a 6 zapojovací jednotky. (7) Zvolte >3. zapojovací jednotka<. Stiskněte tlačítko Test na zapojovací jednotce 3. Zapojovací jednotka je připojena k terminálům 7 a 8 zapojovací jednotky nebo zapojovací jednotky 2. 8 Když jsou všechny zapojovací jednotky opatřeny ID, potvrďte výběr stisknutím OK. Objeví se Uponor obrazovka. 5.8 Volitelné: nastavení cerpadla Nastavte čerpadlo v případě, že je připojena alespoň jedna zapojovací jednotka a relé čerpadla je používáno. STOP Sdílená čerpadla nesmějí být připojena k více než jedné Uponor zapojovací jednotce C-55/56. Pro nastavení čerpadla prostřednictvím Uponor Interface I-75/76: Zvolte na Uponor obrazovce Hlavní menu > nastavení > Parametry systému > Nastavení cerpadla. 2 Vyberte Standardní nebo Individuální a stiskněte OK. 26 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA

27 5.9 Zobrazení stavu termopohonu Pro zobrazení stavu termopohonu: Nastavte přístup Interface I-75/76 do Instalacní úrovně. 2 na Uponor obrazovce vyberte Hlavní menu > Informace > Místnosti. 3 vyberte vámi určenou místnost a stiskněte OK. Obrazovka zobrazí stav Termopohonu: OK běžný chod. Alarm hlášení zkratu nebo jiného problému. 5.0 Nastavení výkonnostního programu Výkonnostní program udržuje funkčnost ventilů a čerpadel. Každý týden je naprogramována pětiminutová aktivace. Toto nastavení lze dle vašeho požadavku změnit. Pro nastavení testovacího programu: zvolte na Uponor obrazovce Hlavní menu > nastavení > Parametry systému > Kontrola ventilu/cerpadla. 2 nastavte požadovaný parametr a stiskněte OK. 3 nastavte datum a čas výkonu a stiskněte OK. 5. Volitelné: aktivace nastavení cerpadla Režim chlazení musí být nastaven v Uponor Interface I-75/76 v případě, že je instalováno chlazení (je třeba použít doplňkový materiál) Pro aktivaci nastavení čerpadla musí být Uponor Interface I-75/76 nainstalován na Instalační úroveň. Poté dodržujte následující postup: Na Uponor obrazovce zvolte Hlavní menu > nastavení >Parametry systému> Možnost chlazení. 2 Zvolte ano a stiskněte OK. 3 Zvolte: Automatické vytápení/chlazení automaticky řídí přepnutí prostřednictvím Uponor relé pro vytápění/chlazení připojené k zapojovací jednotce. Nucené vytápení ruční spínání na režim Vytápení; informace z relé pro vytápění/chlazení jsou ignorovány. Nucené vytápení ruční spínání na režim Chlazení; informace z relé pro vytápění/chlazení jsou ignorovány. Stiskněte OK. Po 0 minutách nečinnosti se systém automaticky vrátí do Pokrocilé úrovně 5.2 Volitelné: vytápení/chlazení v samostatných systémech (pouze pro zapojovací jednotku C-56) Uponor regulace může být použita pro souběžné vytápění a chlazení s jedním termostatem. Toto kontrolní nastavení je běžně používáno při kombinaci podlahového vytápění se stropními chladícími panely. Pro tento postup je zapotřebí použít dvě zapojovací jednotky, kdy jedna je nastavena v režimu vytápění a druhá v režimu chlazení. Zapojovací jednotky je třeba propojit, jelikož jsou nastaveny pro dva různé režimy. Všimněte si, že nastavená hodnota termostatu je specifikována jako nastavená hodnota vytápění. Nastavená hodnota chlazení je specifikována jako nastavená hodnota vytápění +.5 stupně. Tímto vznikne mezi vytápěním a chlazením mrtvé pásmo, díky němuž dochází ke zvýšení výkonnosti a stability systému. UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA 27

28 5.3 Dokoncení instalace Interface I-75/76 Na následujícím nákresu je znázorněno, jakým způsobem dokončit instalaci Uponor Interface I-75/ Volitelné nastavení: automatické vyvážení (pouze pro Interface I-76) Funkce automatického vyvážení nahrazuje manuální vyvážení rozdělovače na instalaci. Princip automatického vyvážení spočívá v tom, že energie požadovaná pro každý obvod je distribuována v impulzech. Délka impulzů v každém obvodu je vypočítána z aktuálního požadavku na teplo v místnosti. Pro funkci automatického vyvážení je zapotřebí, aby byl Interface I-76 nastaven na Instalacní úroveň. Pro funkci automatického vyvážení Interface I-76: Na Uponor obrazovce zvolte Hlavní menu > nastavení > Parametry systému > Autobalance. Pro dokončení instalace Interface I-75/76: Zkontrolujte celou instalaci. Ověřte zda je v Interface I-75/76 a v termostatech napětí. Zkontrolujte alarmy Interface I-75/76. 2 Zavřete kryt zapojovací jednotky 3 Vyplňte revizní zprávu, která je součástí této příručky a poskytněte veškeré informace o systému koncovému uživateli. 5.4 Volitelné nastavení: by-pass místnosti (pouze pro Interface I-76) Jedna místnost na jednu zapojovací jednotku může být použita jako by-pass. To znamená, že jsou pro tuto místnost otevřeny obvody tehdy, kdy jsou ostatní obvody na zapojovací jednotce uzavřeny. Tento postup je nezbytný pro některá tepelná čerpadla, která pro správnou funkčnost potřebují minimální průtok a zatížení. Pokud je použita více než jedna zapojovací jednotka, je možné vybrat jeden obvod pro každou zapojovací jednotku. Pokud chcete obdržet nastavení by-passu, Interface I-76 musí být nastaven na Instalacní úroveň. 2 Na obrazovce Automatické vyvážení zvolte Aktivní a stiskněte OK. Funkce automatického vyvážení je nyní aktivována. Při použití automatického vyvážení je nezbytné, aby byly všechny vyvažovací ventily na rozdělovači zcela otevřeny. 5.6 Kontrola místnosti (pouze pro Interface I-76) Funkce kontroly místnosti ověřuje, zda jsou všechny obvody a termostaty řádně zobrazeny (instalovány). Nejlépe je tuto kontrolu provádět v noci, a to z důvodu, že nedochází k rušivým vlivům způsobených slunečním svitem, kuchyňskými spotřebiči atd.. Systém funguje pouze tehdy, když je vyslán požadavek na teplo a topení je v provozu. Můžete si vybrat, kterou místnost chcete pro kontrolu použít. Pro uskutečnění kontroly místnosti je nezbytné, aby Interface I-76 byl nastaven na Instalacní úroveň: Na Uponor obrazovce zvolte Hlavní menu > nastavení >Parametry systému > Kontrola místnosti. 2 Na obrazovce Kontrola místnosti zvolte Kontrola místnosti start/stop a stiskněte OK. 3 Na nové obrazovce Kontrola místnosti může být funkce pro Kontrolu místnosti zapnuta nebo vypnuta. Výběr potvrďte stisknutím OK. Na Uponor obrazovce zvolte Hlavní menu > nastavení > Místnosti> By- pass. 2 Ze seznamu vyberte Zapojovací jednotku a tento výběr potvrďte stisknutím OK. 3 Pro funkci by-passu vyberte příslušnou místnost. 28 UPONOR REGULACE INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA
