3 OPRAVA HLINÍKOVÝCH KOL PLASTICMETALEM SCHVÁLENÁ :

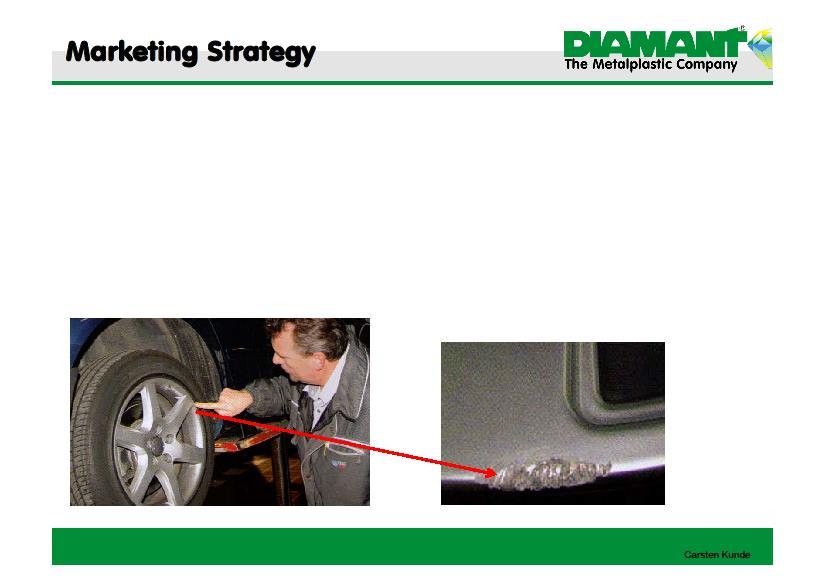

4 AUTOMOBILOVÉ RÁFKY JSOU JEDNY Z NEJDŮLEŽITĚJŠÍCH BEZPEČNOSTNÍCH DÍLŮ AUTOMOBILU OBRÁBĚNÍ NEBO JAKÉKOLI JINÉ METODY, KTERÉ VNŠÍ TEPLO DO RÁFKU JSOU VÝROBCI ZAKÁZÁNY Z DŮVODŮ STRUKTURÁLNÍHO POŠKOZENÍ

5 SPOLEČNĚ S NĚMECKÝM TÜV A ALLIANZ BYL VYVINUT POSTUP POVOLUJÍCÍ KOSMETICKÉ OPRAVY: MAXIMÁLNÍ HLOUBKA POŠKOZENÍ < 1 MM POŠKOZENÍ MUSÍ BÝT MAXIMÁLNĚ 50 MM OD OKRAJE RÁFKU

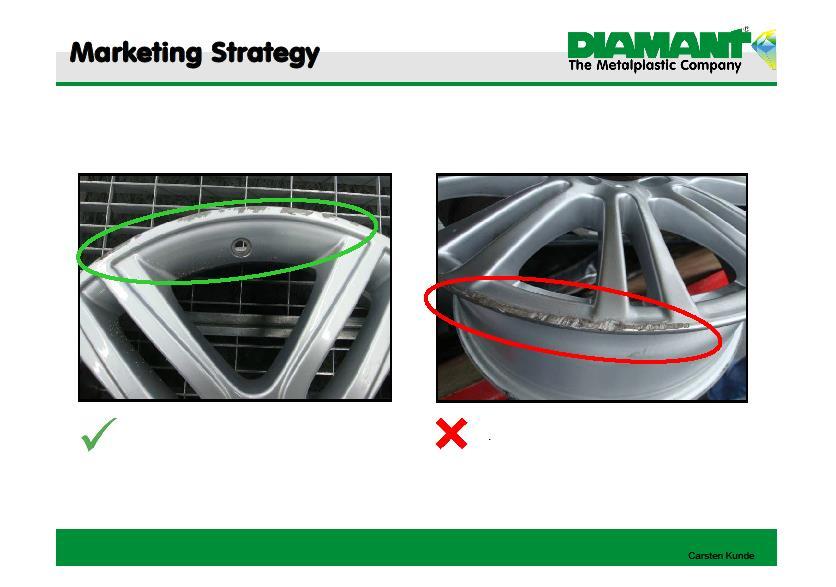

6 PŘÍKLADY POŠKOZENÍ OK, OPRAVA MOŽNÁ NOT OK, POŠKOZENÍ HLUBŠÍ NEŽ 1 MM

7 JAK OPRAVIT POŠKOZENÝ RÁFEK? 1. BROUSIT POŠKOZENÉ MÍSTO KOTOUČEM P 120 ODSTRANIT NÁTĚR ZOPRAVOVANÉ PLOCHY 2. DIAMANT PLASTICMETAL ( WF) 1 DÍL TVRDIDLA WF 2 DÍLY HLINÍKOVÉHO PRÁŠKU 3.DOBA ZPRACOVÁNÍ CCA 7MIN./+20 C

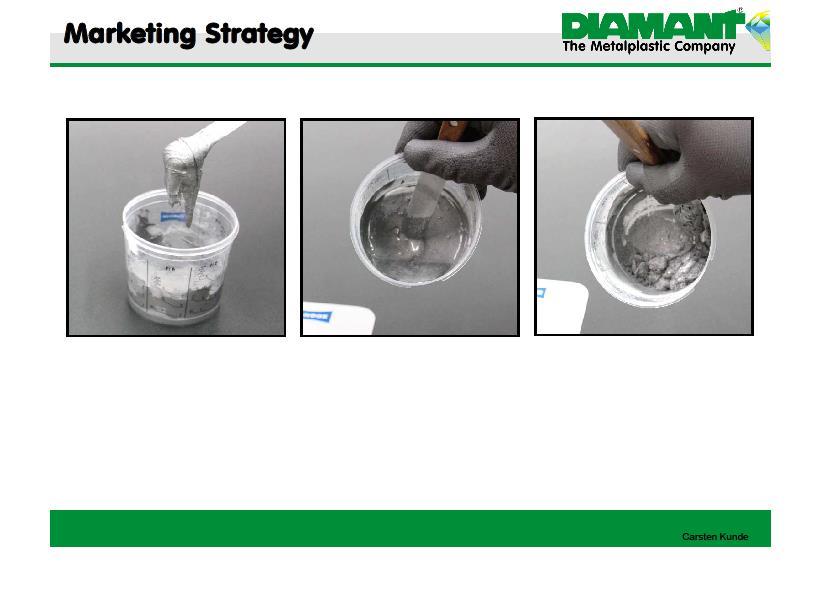

8 JAK OPRAVIT POŠKOZENÝ RÁFEK? DOBŘE ROZMÍCHAT PŘÍLIŠ TEKUTÉ. CREEPOVÁ PŘÍLIŠ HUTNÉ, SUCHÉ MATERIÁL MÁ KONZISTENCI PEVNOST PŘÍLIŠ VYSOKÁ. NEBUDE PŘILNAVÝ PŘI KYTU PŘIDAT VÍCE PRÁŠKU VYTVRZENÍ. PŘIDAT VÍCE TVRDIDLA

9 JAK OPRAVIT POŠKOZENÝ RÁFEK? ZAPLNIT MÍSTO NEJDŘÍVE TLAKEM ADHEZNÍ VRSTVU NÁSLEDNĚ MATERIÁL K ÚPLNÉMU VYPLNĚNÍ POŠKOZENÉHO MÍSTA POTOM ULTRAČERVENÉ SUŠENÍ MIN/ MAX TEPLOTA DÍLU (RÁFKU) 80 C SUŠENÍ ZAJISTÍ DOSTATEČNOU PEVNOST VÝPLNĚ

10 JAK OPRAVIT POŠKOZENÝ RÁFEK? JAK OPRAVIT POŠKOZENÝ RÁFEK? BROUSIT VYPLNĚNÉ MÍSTO (P 80 P 240) BROUSIT POŠKOZENÁ MÍSTA NÁTĚRŮ ( P 120 P 240 ) BROUSIT HRANIČNÍ (ASI CELOU) PLOCHU (P 320 P 500) NATŘÍT RÁFEK VYBRANÝM NÁTĚROVÝM SYSTÉMEM

11 OPRAVA HLINÍKOVÝCH RÁFKŮ POMOCÍ PLASTICMETAL ALU SUP JE SCHVÁLENÁ A ŠIROCE POUŽÍVANÁ APLIKACE!!

12 TI SÍ C E OBRAT OPRAV RÁFKŮ V DE

13 OPRAVY VELKÉHO ROZSAHU U:

14 FORD HLEDAL ŘEŠENÍ NA OPRAVY POUŽITÝCH VOZŮ, U NICHŽ KONČÍ GARANČNÍ ČAS CENOVĚ EFEKTIVNÍ OPRAVNOU METODU MAXIMÁLNÍ OPRAVOVANÝ ROZMĚR 200X 150 MM ČASOVOU ÚSPORU S BĚŽNĚ POUŽÍVANÝMI METODAMI MOŽNOST NÁTĚRU BĚŽNÝM ZPŮSOBEM (STÁVAJÍCÍM SYSTÉMEM) ŽIVOTNOST > 2 ROKY

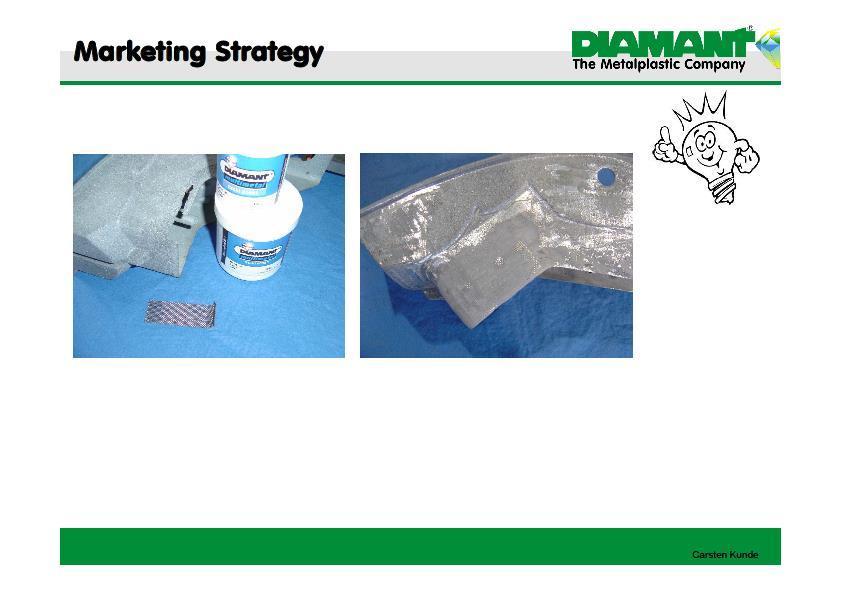

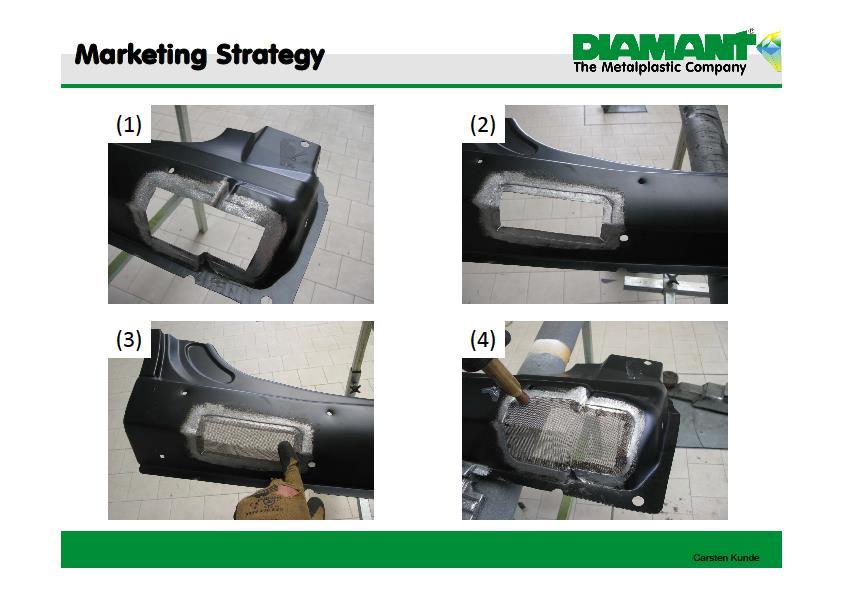

15 KONCEPT POUŽITÍ NEREZOVÉ DRÁTĚNÉ SÍŤKY K VYZTUŽENÍ OPRAVOVANÉ PLOCHY POUŽITÍ EXISTUJÍCÍHO PM STEEL CAR BODY KYTU K VYPLNĚNÍ OPRAVOVANÉ PLOCHY

16 VÝVOJ VE SPOLUPRÁCI S KTD GmbH

18 DIAMANTEM NABÍZENÉ ŘEŠENÍ: OPRAVA Z VNĚJŠKU BEZ DEMONTÁŽE RYCHLÝ OPERAČNÍ ČAS > 1/3 BĚŽNÉHO ČASU VŠECHNY SPECIFIKACE (PODMÍNKY)SPLNĚNY

19 FORD JIŽ PUBLIKOVAL V TSB (TECHNICAL SERVICE BULLETIN) NOVÉ ŘEŠENÍ DIAMANTU K OPRAVĚ PLNÍCÍHO KRKU, HRDLA FORDU KA

20 BĚŽÍCÍ PROJEKT S MERCEDESEM, BMW A DU POINTEM VYVÍJÍ MATERIÁL, KTERÝ BY NAHRADIL CÍN K VYPLŇOVÁNÍ SPOJŮ V KAROSERII

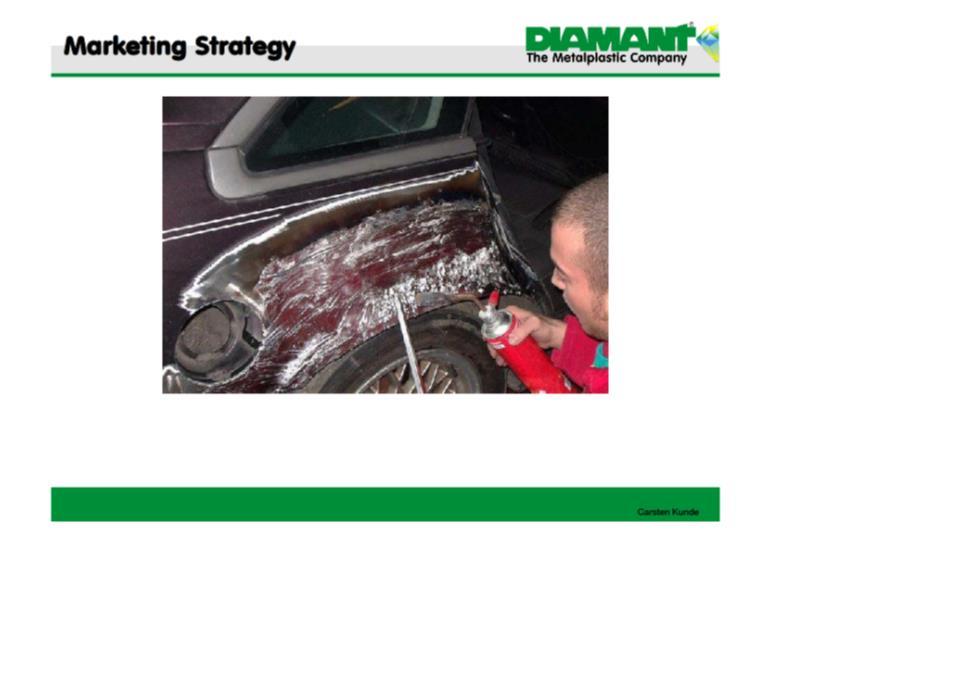

21 CÍNOVÁNÍ NEBO CÍNOVÉ POVLAKOVÁNÍ JE SPOLEČNÝ POSTUP NA KAROSERIÍCH PO DESETILETÍ

22 JELIKOŽ OLOVO BYLO ZAKÁZÁNO ROHS (EU 2002/95/EC) STALO SE CÍNOVÁNÍ VELMI PROBLEMATICKÉ

23 VEDOUCÍ AUTOMOBILOVÉ SPOLEČNOSTI HLEDAJÍ ALTERNATIVU K CÍNOVÁNÍ BEZ OLOVA Z NÁSLEDUJÍCÍCH DŮVODŮ: ČISTÝ CÍN MÁ ÚZKÝ ROZSAH PRACOVNÍCH TEPLOT ( TAVÍCÍ INTERVAL C) TAVÍCÍ BOD ČISTÉHO CÍNU JE VYSOKÝ PROBLÉMY Z VÍCE DŮVODŮ ADHEZIVNÍCH SPOJENÍ? PM STEEL A HLINÍK NEJSOU VÝHODNÉ V DŮSLEDKU PROTICHŮDNÝCH PODMÍNEK

24 KATALOGOVÝCH POŽADAVKŮ: RYCHLÉ PRACOVNÍ ČASY ( VYTVRZOVÁNÍ MÉNĚ NEŽ 1 HOD) KOMPLEXNÍ PROCES SPOLEHLIVOSTI ( NIKOLI RUČNÍ MÍCHÁNÍ) MAXIMÁLNÍ REZISTENČNÍ TEPLOTA 120 C BĚŽNÝ NÁTĚROVÝ SYSTÉM ŽÁDNÉ SMRŠTĚNÍ, ŽÁDNÉ BOBTNÁNÍ VRSTVA TLOUŠŤKY 20 MM BEZ ODKAPÁVÁNÍ, TEČENÍ JEDNODUCHÉ BROUŠENÍ PO VYTVRZENÍ PRO APLIKACI ŽÁDNÉ SPECIÁLNÍ NÁŘADÍ

SOUČASNÉ ŘEŠENÍ DIAMANT CBR 2109- CARTRIDGE SYSTÉM INTERNAL TUBE VNITŘNÍTRUBKA CARTRIDGE BODY = PLÁŠŤ CARTRIDGE COAXIAL OUTLET KOAXIÁLNÍVÝSTUP CLOSURE

25 SOUČASNÉ ŘEŠENÍ DIAMANT CBR CARTRIDGE SYSTÉM INTERNAL TUBE VNITŘNÍTRUBKA CARTRIDGE BODY = PLÁŠŤ CARTRIDGE COAXIAL OUTLET KOAXIÁLNÍVÝSTUP CLOSURE STOPPER = UZAVÍRACÍ ZARÁŽKA PLUNGER OF SINGLE PÍST JEDNOKOMPONENTNÍHO COMPONENT DISPENSER = DÁVKOVAČE PEELER CUTTER = ŠKRABKOVÝ NŮŽ SEALING PISTON = TĚSNÍCÍ PÍST

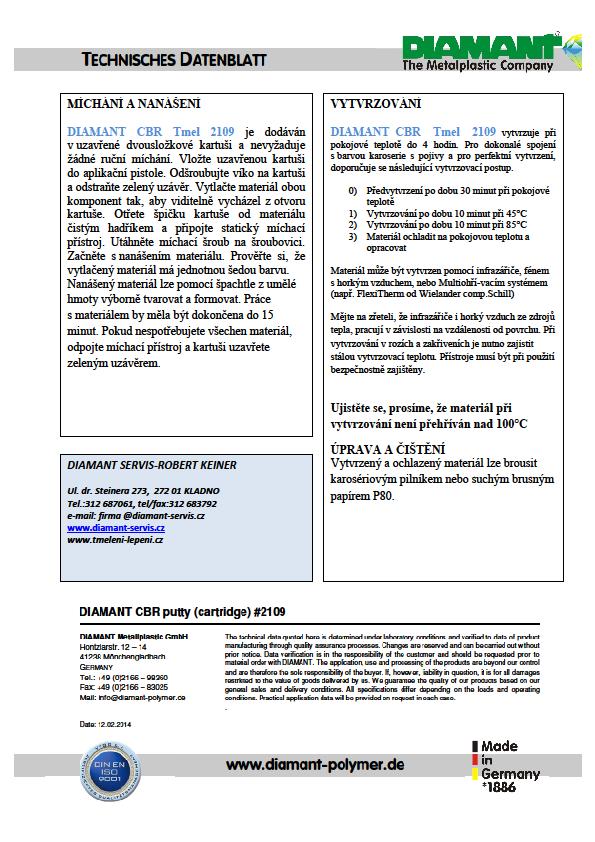

26 NAŠE SOUČASNÉ ŘEŠENÍ DIAMANT CBR 2109 CARTRIDGE SYSTÉM VYTVRZOVÁNÍ BĚHEM 2 HOD. PŘI 20 C PLNĚ KOMPATIBILNÍ S NÁTĚROVÝM SYSTÉMEM JEDNODUCHÉ OBRÁBĚNÍ RUČNÍM BROUŠENÍM TIXOTROPNÍ AŽ DO TLOUŠŤKY VRSTVY 20 MM POUŽITELNÉ S BĚŽNOU CARTRIDGE PISTOLÍ DOBRÁ PŘILNAVOST K OCELI, HLINÍKU A ZINKU ŽÁDNÝ RUČNÍ MÍCHACÍ PROCES ŽÁDNÉ SMRŠŤOVÁNÍ ANI BOBTNÁNÍ

35 Z NĚMECKÝCH PODKLADŮ ZPRACOVAL : Robert Keiner PŘEKLAD: Jaroslav Provazník, Antonín Mores Prosinec 2016
