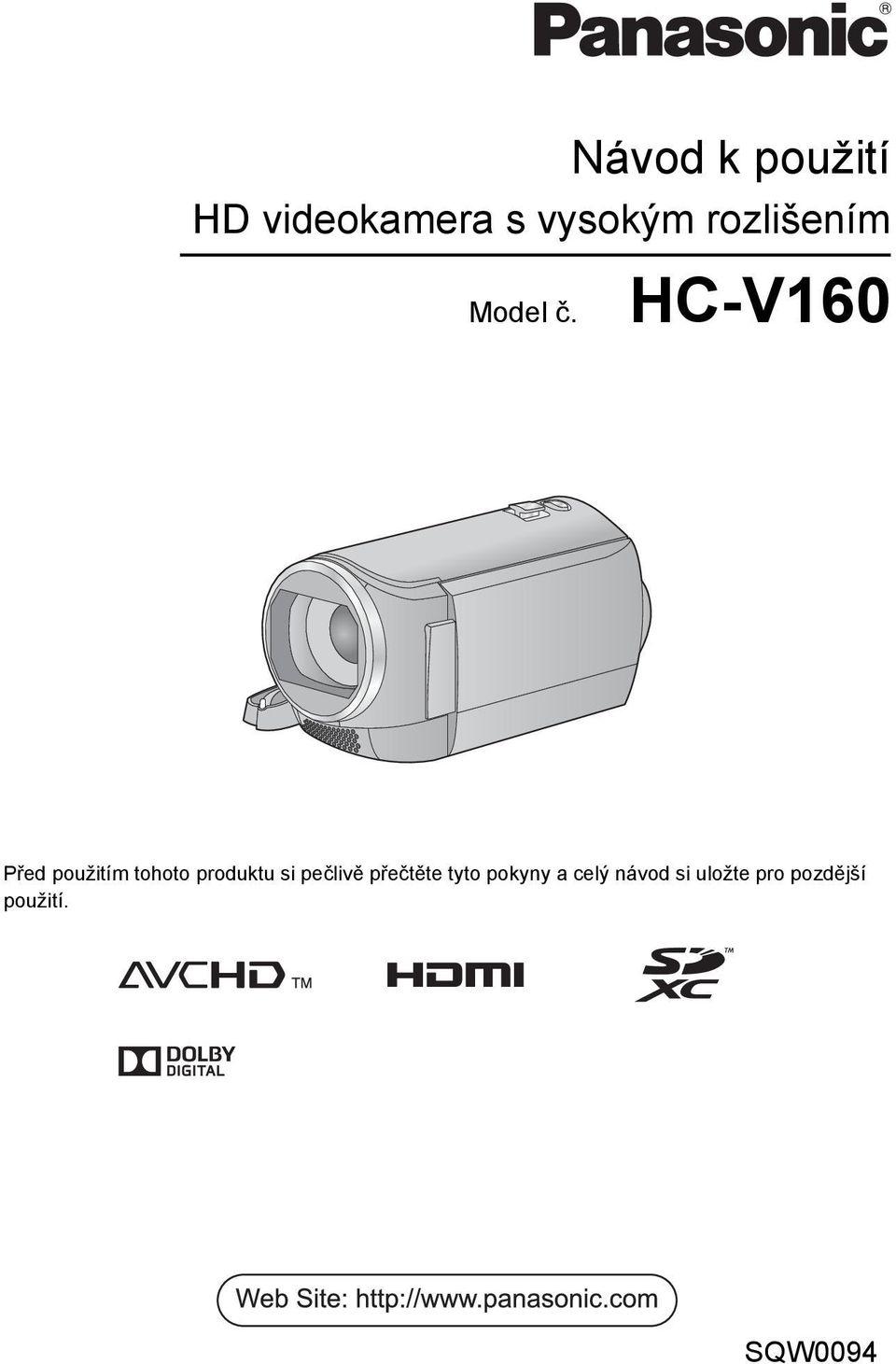

1 Návod k použití HD videokamera s vysokým rozlišením Model č. HC-V160 Před použitím tohoto produktu si pečlivě přečtěte tyto pokyny a celý návod si uložte pro pozdější použití. SQW0094

2 Především si přečtěte následující informace Formát záznamu pro záznam filmů Pro záznam filmů s použitím tohoto zařízení si můžete zvolit formát záznamu AVCHD, iframe nebo MP4. (l 40) AVCHD: Je vhodné pro sledování na televizoru s vysokým rozlišením nebo pro uložení na disk. iframe: Jedná se o formát záznamu vhodný pro přehrávání nebo editaci na Mac (imovie apod.). Není kompatibilní s filmy zaznamenanými ve formátu AVCHD. MP4: Jedná se o formát záznamu vhodný pro přehrávání nebo editaci v počítači. Není kompatibilní s filmy zaznamenanými ve formátu AVCHD. Odškodnění v souvislosti s natočeným obsahem Společnost Panasonic nepřijímá žádnou odpovědnost za přímé či nepřímé škody v důsledku jakéhokoli druhu problémů, který způsobí ztrátu záznamu či editovaného obsahu, a negarantuje žádný obsah v případě, že záznam nebo editace řádně nefunguje. Stejně tak se výše uvedené týká případu, kdy je zařízení předmětem jakéhokoli druhu opravy. Kondenzace (Když dochází k zamlžení objektivu nebo LCD monitoru) K výskytu kondenzace dochází při změně teploty nebo vlhkosti, jako například v případě, že je zařízení přeneseno zvenku nebo z chladu do teplé místnosti. Postupujte, prosím, opatrně, protože by mohlo dojít ke znečištění, zplesnivění nebo poškození objektivu nebo LCD monitoru. Při přenášení tohoto zařízení na místo s jinou teplotou lze předejít kondenzaci, a to tak, že ponecháte zařízení, aby se po dobu jedné hodiny ohřálo na teplotu v cílové místnosti (když je rozdíl teplot výrazný, umístěte zařízení do plastového sáčku nebo něčeho podobného, odstraňte vzduch ze sáčku a sáček utěsněte.) Při výskytu kondenzace vyjměte akumulátor a/ nebo odpojte síťový adaptér a nechte zařízení tak, jak je, na dobu jedné hodiny. Poté, co se zařízení přizpůsobí okolní teplotě, zamlžení zmizí přirozenou cestou. Karty, které lze použít v tomto zařízení Paměťová karta SD, paměťová karta SDHC a paměťová karta SDXC Paměťové karty s kapacitou 4 GB nebo vyšší, které nejsou označeny logem SDHC, nebo paměťové karty s kapacitou 48 GB, které nejsou označeny logem SDXC, nevycházejí ze standardu paměťových karet SD. Podrobnější informace o kartách SD jsou uvedeny na straně

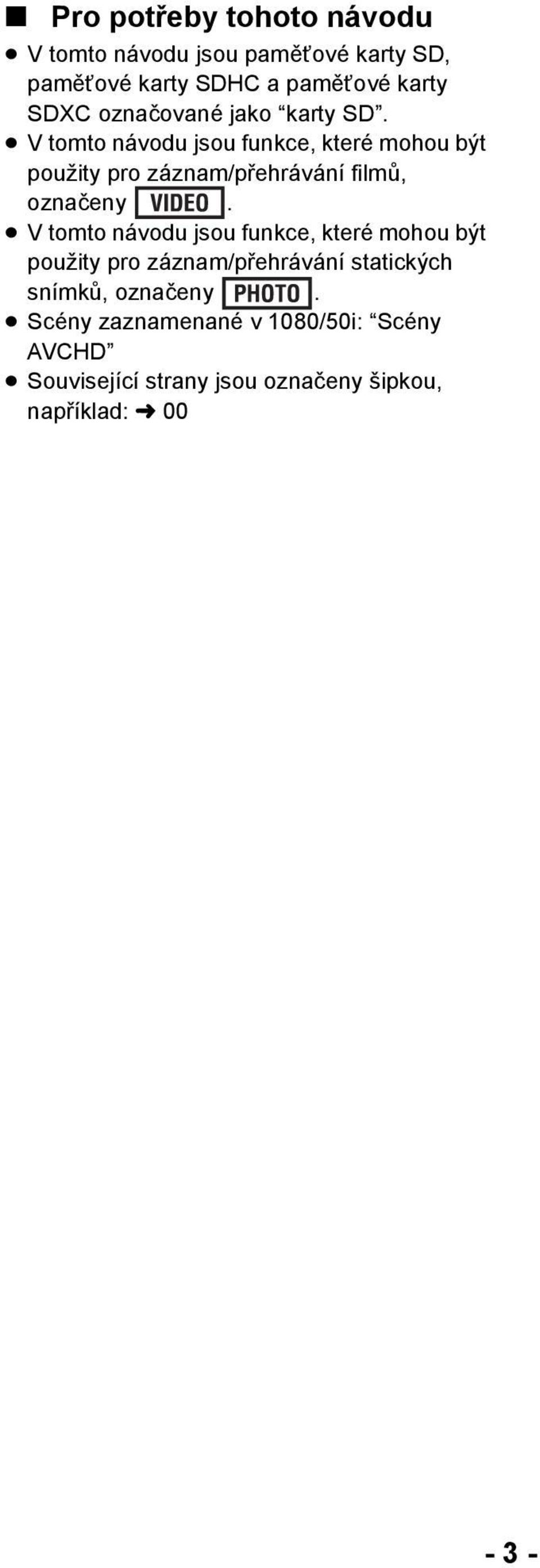

3 Pro potřeby tohoto návodu V tomto návodu jsou paměťové karty SD, paměťové karty SDHC a paměťové karty SDXC označované jako karty SD. V tomto návodu jsou funkce, které mohou být použity pro záznam/přehrávání filmů, označeny. V tomto návodu jsou funkce, které mohou být použity pro záznam/přehrávání statických snímků, označeny. Scény zaznamenané v 1080/50i: Scény AVCHD Související strany jsou označeny šipkou, například: l

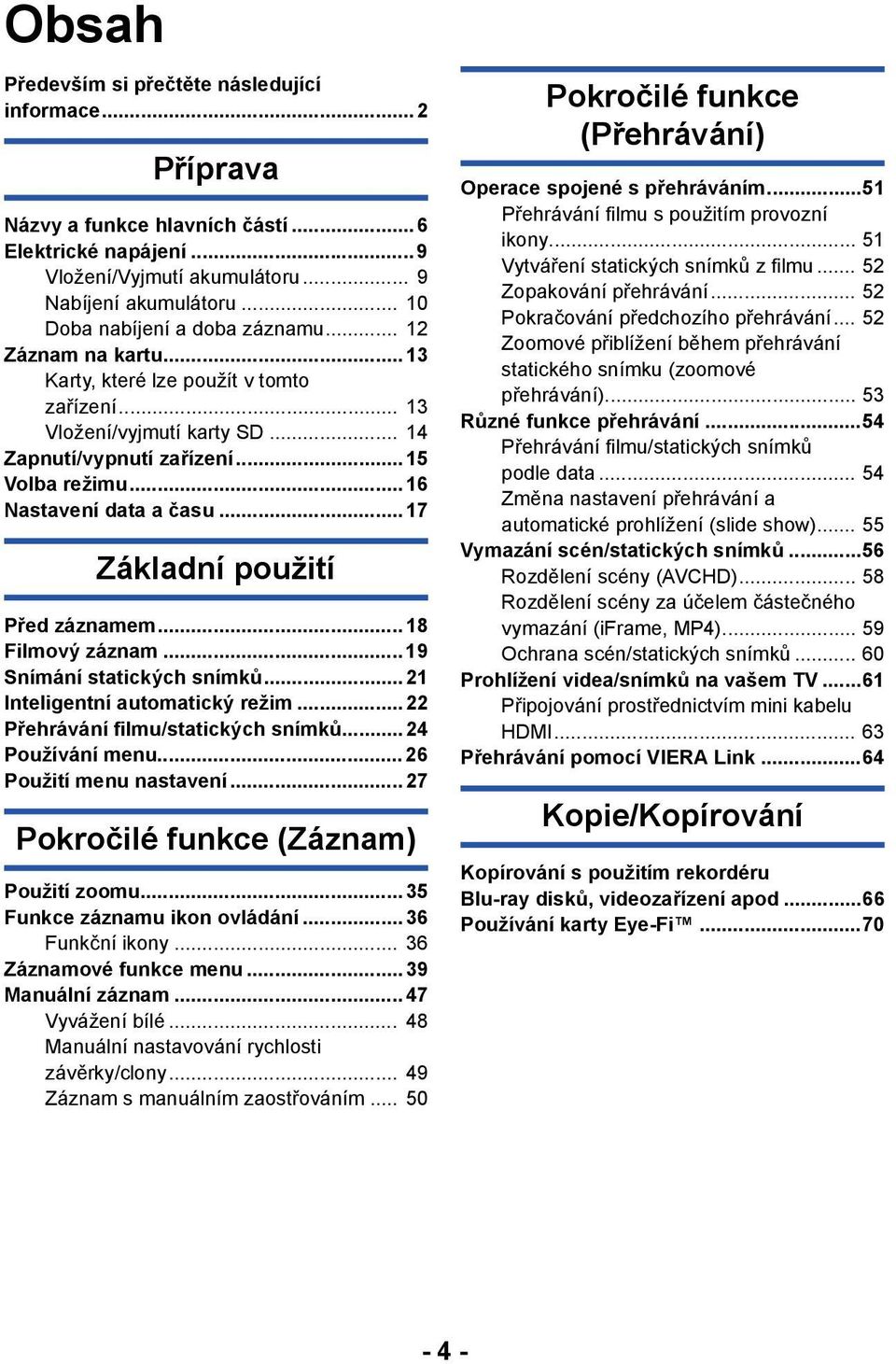

4 Obsah Především si přečtěte následující informace... 2 Příprava Názvy a funkce hlavních částí... 6 Elektrické napájení...9 Vložení/Vyjmutí akumulátoru... 9 Nabíjení akumulátoru Doba nabíjení a doba záznamu Záznam na kartu Karty, které lze použít v tomto zařízení Vložení/vyjmutí karty SD Zapnutí/vypnutí zařízení Volba režimu Nastavení data a času Základní použití Před záznamem Filmový záznam Snímání statických snímků Inteligentní automatický režim...22 Přehrávání filmu/statických snímků Používání menu Použití menu nastavení Pokročilé funkce (Záznam) Použití zoomu Funkce záznamu ikon ovládání Funkční ikony Záznamové funkce menu Manuální záznam Vyvážení bílé Manuální nastavování rychlosti závěrky/clony Záznam s manuálním zaostřováním Pokročilé funkce (Přehrávání) Operace spojené s přehráváním...51 Přehrávání filmu s použitím provozní ikony Vytváření statických snímků z filmu Zopakování přehrávání Pokračování předchozího přehrávání Zoomové přiblížení během přehrávání statického snímku (zoomové přehrávání) Různé funkce přehrávání...54 Přehrávání filmu/statických snímků podle data Změna nastavení přehrávání a automatické prohlížení (slide show) Vymazání scén/statických snímků...56 Rozdělení scény (AVCHD) Rozdělení scény za účelem částečného vymazání (iframe, MP4) Ochrana scén/statických snímků Prohlížení videa/snímků na vašem TV...61 Připojování prostřednictvím mini kabelu HDMI Přehrávání pomocí VIERA Link...64 Kopie/Kopírování Kopírování s použitím rekordéru Blu-ray disků, videozařízení apod...66 Používání karty Eye-Fi

5 Použití s PC Co si přejete dělat s PC Před instalací HD Writer LE Operační prostředí Instalace...80 Připojení k PC Displej počítače Zahájení používání HD Writer LE Čtení pokynů v softwarových aplikacích Při použití Mac (velkokapacitní paměťová média) Ostatní Indikátory Zprávy Obnovení Odstraňování závad Bezpečnostní opatření při používání přístroje Autorská práva Režimy záznamu/přibližná doba možného záznamu Přibližný počet zaznamenatelných snímků Volitelné příslušenství

6 Příprava Názvy a funkce hlavních částí 1 A/V Reproduktor 2 USB zásuvka [ ] (l 66, 81) 3 Tlačítko inteligentního automatického režimu/tlačítko manuálního režimu [ia/manual] (l 22, 47) 4 Tlačítko mazání [ ] (l 56) 5 Tlačítko napájení [ ] (l 15) 6 Minikonektor HDMI [HDMI] (l 61) 7 A/V konektor [A/V] (l 61, 69) 8 Páčka uvolnění akumulátoru [BATT] (l 9) 9 9 Přepínač otevření/zavření ochrany objektivu Když zařízení nepoužíváte, zavřete ochranu objektivu kvůli ochraně objektivu. Posunutím přepínače otevření/zavření můžete otevřít/zavřít ochranu objektivu Krytka objektivu 11 Objektiv 12 Interní stereo mikrofony - 6 -

7 Potvrzovací tlačítko [ENTER] (l 24, 26, 36) 19 LCD monitor (l 18) Tlačítko menu [MENU] (l 26) 14 Přepínač režimu (l 16) 15 Indikátor stavu (l 15) 16 Tlačítko spuštění/zastavení záznamu (l 19) 17 Kurzorové tlačítko (l 24, 26, 36) Pro volbu funkcí záznamu nebo přehrávání a dále při použití menu používejte kurzorová tlačítka. V tomto návodu je kurzorové tlačítko označeno níže uvedeným způsobem 3/4/2/1. Příklad: Stisknutí tlačítka (dolů) Monitor lze vyklopit až o 90o. Můžete jej natočit o 180o A směrem k objektivu nebo o 90o B v opačném směru. 20 Držák akumulátoru (l 9) nebo Stiskněte Kryt slotu pro kartu SD (l 14) 22 Objímka stativu Když připevníte stativ se šroubem 5,5 mm nebo větším, může dojít k poškození tohoto zařízení. 23 Indikátor přístupu [ACCESS] (l 14) 24 Slot pro kartu (l 14)

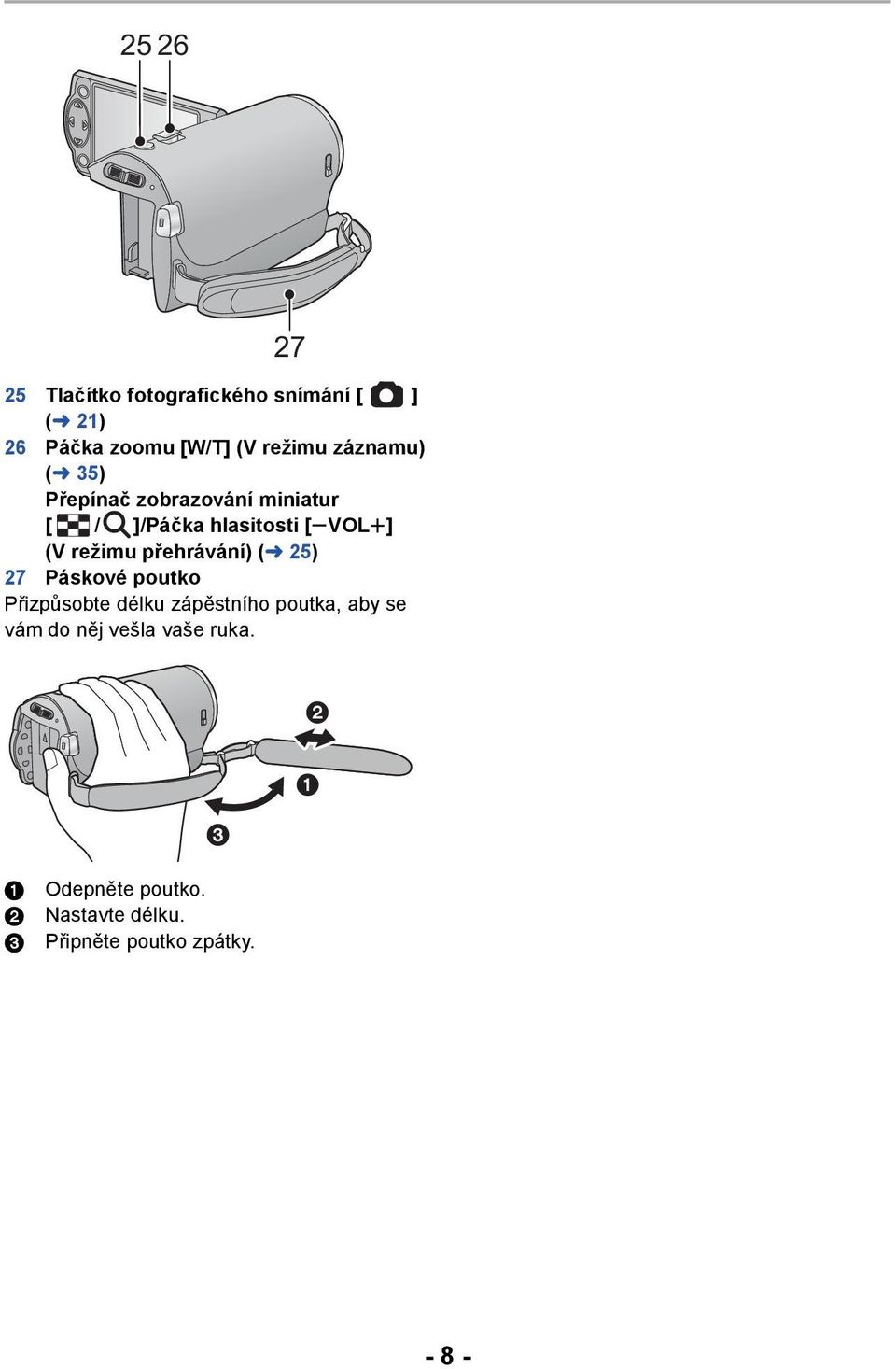

8 Tlačítko fotografického snímání [ ] (l 21) 26 Páčka zoomu [W/T] (V režimu záznamu) (l 35) Přepínač zobrazování miniatur [ / ]/Páčka hlasitosti [svolr] (V režimu přehrávání) (l 25) 27 Páskové poutko Přizpůsobte délku zápěstního poutka, aby se vám do něj vešla vaše ruka. 1 Odepněte poutko. 2 Nastavte délku. 3 Připněte poutko zpátky

9 Příprava Elektrické napájení Akumulátory, které lze použít v tomto zařízení V tomto zařízení může být použit akumulátor VW-VBY100/VW-VBT190/VW-VBT380. Bylo zjištěno, že na některých trzích jsou dostupné nepravé akumulátory, které jsou značně podobné originálním výrobkům. Některé z těchto akumulátorů nejsou patřičně chráněné vnitřní ochranou, která splňuje požadavky bezpečnostních standardů. Existuje možnost, že tyto akumulátory budou příčinou požáru nebo výbuchu. Vezměte, prosím, v úvahu, že nebudeme nijak odpovědní za nehody nebo škody vyplývající z použití nepravých akumulátorů. Abyste se ujistili, že používáte bezpečné výrobky, rádi bychom vám doporučili používání originálních akumulátorů Panasonic. Vložení/Vyjmutí akumulátoru Zapněte napájení stisknutím tlačítka napájení. (l 15) Proveďte instalaci akumulátoru jeho vložením ve směru znázorněném na obrázku. Vyjmutí akumulátoru Ujistěte se, že přidržíte stisknuté tlačítko napájení až do zhasnutí indikátoru stavu. Poté vyložte akumulátor tak, že přidržíte zařízení, abyste zabránili jeho pádu. Posuňte páčku uvolnění akumulátoru ve směru naznačeném šipkou a po odjištění akumulátor vyjměte. Vložte akumulátor až do jeho kliknutí a zajištění

10 Nabíjení akumulátoru Při koupi tohoto zařízení není akumulátor nabitý. Před prvním použitím zařízení kompletně nabijte akumulátor. Nabíjení se síťovým adaptérem. Když je připojen síťový adaptér, zařízení se nachází v pohotovostním stavu. V případě připojení síťového adaptéru k síťové zásuvce je primární obvod stále živý (pod napětím). Důležitá informace: Síťový adaptér a USB kabel jsou určeny výhradně pro použití s tímto zařízením. Nepoužívejte je s jiným zařízením. Obdobně platí, že nesmíte používat síťové adaptéry a USB kabely jiného zařízení s tímto zařízením. Při zapnutém napájení nelze nabíjet akumulátor. Stisknutím tlačítka napájení vypněte napájení. (l 15) Doporučuje se nabíjet akumulátor při teplotě mezi 10 oc a 30 oc. (Teplota akumulátoru musí mít stejné hodnoty.) A B USB zásuvka Připojení k síťové zásuvce Zasuňte konektory na doraz. 1 Otevřete LCD monitor. 2 Připojte USB kabel k síťovému adaptéru. Zkontrolujte, zda zástrčková část síťového adaptéru nechybí nebo zda není nevyrovnaná vůči adaptéru. 3 Připojte síťový adaptér k síťové zásuvce. 4 Připojte USB kabel k zařízení. Indikátor stavu C bude blikat červeně s periodou přibližně 2 sekund (vypnutý přibližně 1 sekundu a zapnutý přibližně 1 sekundu) a bude tak informovat, že nabíjení bylo zahájeno. K jeho vypnutí dojde po dokončení nabíjení. Připojení k síťové zásuvce Pokud zapnete toto zařízení, když je k němu připojen síťový adaptér, budete jej moci použít s napájením dodávaným ze zásuvky elektrické sítě. Používejte jej spolu s akumulátorem při dlouhodobém záznamu s připojeným síťovým adaptérem. To umožňuje pokračovat v záznamu i při výpadku napájení nebo náhodném odpojení síťového adaptéru od síťové zásuvky

11 Připojení k PC a nabíjení. Umožňuje nabití zařízení v případě, že nemáte k dispozici vhodný síťový adaptér. A USB kabel (dodávaný) Zasuňte konektory na doraz. Vypněte napájení stisknutím tlačítka napájení. (l 15) 1 Zapněte napájení PC. 2 Připojení USB kabelu Indikátor stavu B bude blikat červeně s periodou přibližně 2 sekund (vypnutý přibližně 1 sekundu a zapnutý přibližně 1 sekundu) a bude tak informovat, že nabíjení bylo zahájeno. K jeho vypnutí dojde po dokončení nabíjení. Nepoužívejte jiný USB kabel než dodávaný. (S jinými USB kabely není zaručeno fungování.) Pokaždé proveďte připojení přímo k PC. Když indikátor stavu rychle bliká nebo když vůbec nesvítí, nabíjení není možné. Proveďte nabití s použitím síťového adaptéru. (l 10) Ve srovnání s použitím síťového adaptéru bude nabíjení trvat 2 až 3 krát déle. Když indikátor stavu bliká mimořádně rychle nebo pomalu, přečtěte si stranu 95. Doporučujeme používat akumulátory Panasonic (l 9). Při používání jiných akumulátorů nemůžeme zaručit kvalitní funkci tohoto výrobku. Nezahřívejte ani nevystavujte plamenům. Nenechávejte akumulátor(y) v automobilu, který je delší dobu vystaven přímému slunečnímu světlu se zavřenými dveřmi a okny. Když nehodláte používat zařízení delší dobu, z bezpečnostních důvodů odpojte USB kabel od zařízení. V závislosti na operačním prostředí, které používá PC, se může stát, že nabíjení nebude možné (například v případě uživatelsky přizpůsobeného PC). K zastavení nabíjení dojde při vypnutí napájení PC nebo při jeho nuceném přechodu do pohotovostního režimu. Nabíjení bude obnoveno po opětovném zapnutí PC nebo po probuzení z pohotovostního režimu. V případě připojení k PC může být chybové hlášení zobrazeno na displeji PC. Podrobnější informace najdete na straně 91. V případě připojení zařízení k Panasonic rekrodéru Blu-ray disků nebo k DVD rekordéru prostřednictvím USB kabelu bude zařízení nabíjeno i v případě vypnutí nabíjení

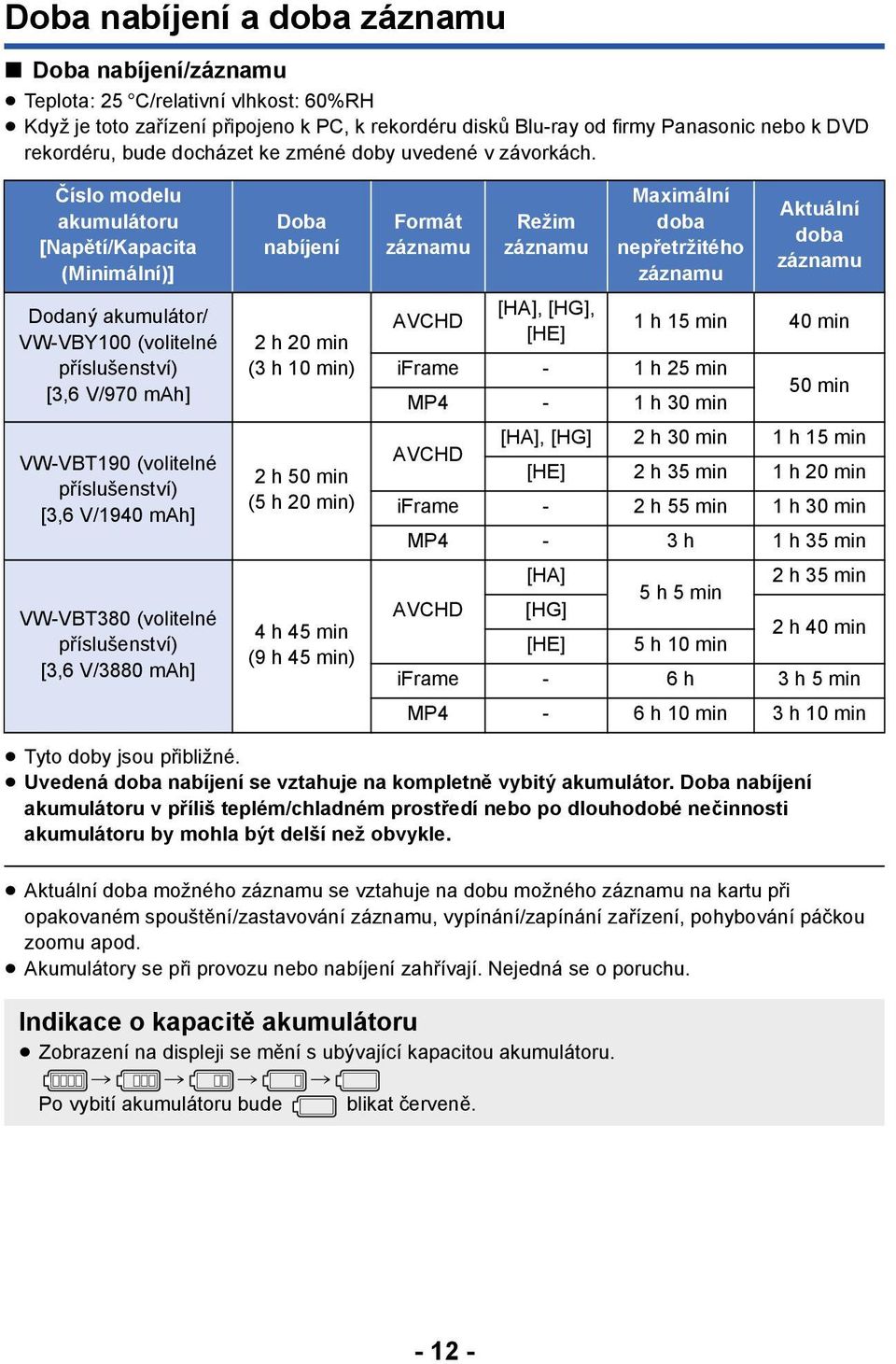

12 Doba nabíjení a doba záznamu Doba nabíjení/záznamu Teplota: 25 oc/relativní vlhkost: 60%RH Když je toto zařízení připojeno k PC, k rekordéru disků Blu-ray od firmy Panasonic nebo k DVD rekordéru, bude docházet ke zméné doby uvedené v závorkách. Číslo modelu akumulátoru [Napětí/Kapacita (Minimální)] Dodaný akumulátor/ VW-VBY100 (volitelné příslušenství) [3,6 V/970 mah] VW-VBT190 (volitelné příslušenství) [3,6 V/1940 mah] VW-VBT380 (volitelné příslušenství) [3,6 V/3880 mah] Doba nabíjení 2h20min (3h10min) 2h50min (5h20min) 4h45min (9h45min) Formát záznamu AVCHD Režim záznamu [HA], [HG], [HE] Maximální doba nepřetržitého záznamu 1h15min iframe - 1h25min MP4-1h30min AVCHD Aktuální doba záznamu 40min 50 min [HA], [HG] 2h30min 1h15min [HE] 2h35min 1h20min iframe - 2h55min 1h30min MP4-3h 1h35min AVCHD [HA] [HG] [HE] 5h5min 5h10min 2h35min 2h40min iframe - 6 h 3 h 5 min MP4-6h10min 3h10min Tyto doby jsou přibližné. Uvedená doba nabíjení se vztahuje na kompletně vybitý akumulátor. Doba nabíjení akumulátoru v příliš teplém/chladném prostředí nebo po dlouhodobé nečinnosti akumulátoru by mohla být delší než obvykle. Aktuální doba možného záznamu se vztahuje na dobu možného záznamu na kartu při opakovaném spouštění/zastavování záznamu, vypínání/zapínání zařízení, pohybování páčkou zoomu apod. Akumulátory se při provozu nebo nabíjení zahřívají. Nejedná se o poruchu. Indikace o kapacitě akumulátoru Zobrazení na displeji se mění s ubývající kapacitou akumulátoru. # # # # Po vybití akumulátoru bude blikat červeně

13 Příprava Záznam na kartu Toto zařízení může zaznamenávat statické snímky nebo filmy na kartu SD. Následují informace o záznamu na kartu SD. Karty, které lze použít v tomto zařízení Pro záznam filmů používejte paměťové karty SD vyhovující Class 4 nebo vyšší SD Speed Class Rating*. Typ karty Paměťová karta SD Paměťová karta SDHC Paměťová karta SDXC Kapacita 512MB/1GB/2GB 4GB/6GB/8GB/12GB/16GB/24GB/32GB 48 GB/64 GB * SD Speed Class Rating představuje rychlostní standard týkající se nepřetržitého zápisu. Zkontrolujte hodnotu na štítku na kartě apod. např.: Vyhledejte si, prosím, nejnovější informace na níže uvedené internetové stránce. (Tato internetová stránka je k dispozici pouze v angličtině.) Při použití paměťové karty SDHC/paměťové karty SDXC na jiném zařízení zkontrolujte, zda je toto zařízení kompatibilní s těmito paměťovými kartami. Pro použití funkcí souvisejících s Eye-Fi je potřebná karta SD série Eye-Fi X2. (l 70) Neručíme za činnost jiných karet SD než výše uvedených. Kromě toho platí, že karty SD s menší kapacitou než 32 MB nelze použít pro záznam filmu. Paměťové karty s kapacitou 4 GB nebo vyšší, které nejsou označeny logem SDHC, nebo paměťové karty s kapacitou 48 GB, které nejsou označeny logem SDXC, nevycházejí ze standardu paměťových karet SD. Když se přepínač ochrany proti zápisu A na kartě SD nachází v poloze odpovídající jejímu uzamčení, nelze na ni zaznamenávat, mazat z ní záznamy ani je upravovat. Paměťovou kartu ukládejte mimo dosah dětí, aby ji nemohly polknout

14 Vložení/vyjmutí karty SD Při použití karty SD, která není od firmy Panasonic nebo byla předtím použita v jiném zařízení, tuto kartu před jejím prvním použitím v tomto zařízení naformátujte. (l 32) Při formátování karty SD budou všechna zaznamenaná data vymazána. Po vymazání dat již jejich obnova nebude možná. Upozornění: Zkontrolujte, zda zhasnul indikátor. Indikátor přístupu [ACCESS] A Během přístupu tohoto zařízení na kartu SD je rozsvícen indikátor přístupu. 1 Otevřete kryt slotu pro kartu SD a vložte (vyjměte) kartu SD do (ze) slotu pro kartu B. Obraťte stranu se štítkem C ve směru zobrazeném na ilustraci a zasuňte ji rovně, až na doraz. Při vyjímání karty SD zatlačte na její střed a vytáhněte ji rovně ven. 2 Bezpečně zavřete kryt slotu pro kartu SD. Bezpečně jej zavřete, dokud neuslyšíte cvaknutí. Nedotýkejte se kontaktů na zadní straně karty SD. Nevystavujte kartu SD silným nárazům, ohýbání nebo pádu. Působením elektrického šumu, statické elektřiny nebo v důsledku závady tohoto zařízení nebo SD karty se mohou data na ní uložená poškodit nebo smazat. Když je rozsvícen indikátor přístupu na kartu: j Nevyjímejte kartu SD j Vypněte zařízení j Nezasouvejte a nevyjímejte kabel pro USB připojení j Nevystavujte zařízení vibracím nebo nárazům Provedení výše uvedených úkonů při rozsvíceném indikátoru může způsobit poškození dat/karty SD nebo tohoto zařízení. Nevystavujte kontakty karty SD účinkům vody, nečistot ani prachu. Nepokládejte karty SD na následující místa: j Na přímém slunečním světle j Ve velmi prašném nebo vlhkém prostředí j V blízkosti zdrojů tepla j V místech, kde může docházet k výrazným rozdílům teplot (na povrchu se může srazit vlhkost.) j Kde jsou vystaveny elektrickému nebo elektromagnetickému poli Nepoužívané karty SD vraťte do jejich obalů; tím je chráníte. Ohledně likvidace nebo postoupení karty SD si přečtěte. (l 95)

15 Příprava Zapnutí/vypnutí zařízení Můžete zapnout a vypnout napájení použitím tlačítka napájení nebo otevřením a zavřením LCD monitoru. Zapnutí a vypnutí napájení prostřednictvím tlačítka napájení Zapněte zařízení otevřením LCD monitoru a stisknutím tlačítka napájení. Vypnutí napájení Přidržte stisknuté tlačítko napájení až do zhasnutí indikátoru stavu. A Rozsvítí se indikátor stavu. Zapnutí a vypnutí zařízení prostřednictvím LCD monitoru K zapnutí napájení dojde při otevření LCD monitoru a k vypnutí napájení dojde při jeho zavření. Při běžném použití může být otevření a zavření LCD monitoru použito jako výhodný způsob zapnutí/vypnutí napájení. Při záznamu filmu nedojde k vypnutí napájení, ani když bude LCD monitor zavřený. V následujících případech se může stát, že při otevření LCD monitoru nedojde k zapnutí napájení. Zapněte napájení stisknutím tlačítka napájení. j Při zakoupení zařízení j Při vypnutí napájení použitím tlačítka napájení

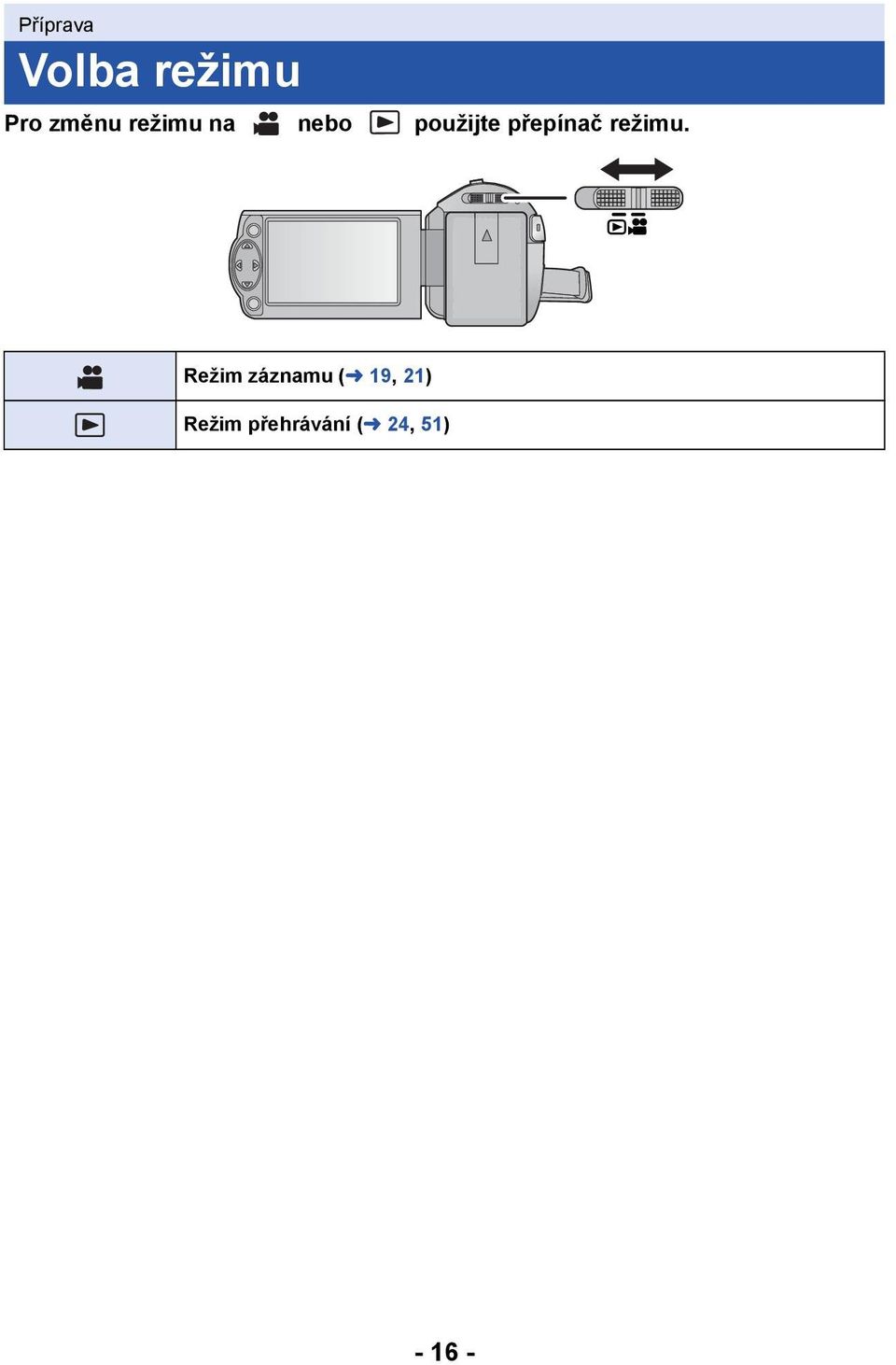

16 Příprava Volba režimu Pro změnu režimu na nebo použijte přepínač režimu. Režim záznamu (l 19, 21) Režim přehrávání (l 24, 51)

17 Příprava Nastavení data a času Při zakoupení zařízení nejsou nastavené hodiny. Ujistěte se, že jste je nastavili. Když zapnete toto zařízení, může se zobrazit zpráva Zvolit datum/čas a domácí region. Vyberte možnost [ANO] a proveďte nastavení podle níže uvedených kroků: j Krok 3 z [SVĚTOVÝ ČAS] (l 27) j Kroky 2 3 z Nastavení data a času Změňte režim na. 1 Zvolte menu. (l 26) : [NASTAVENÍ] # [NASTAV. ČASU] 2 Zvolte datum nebo čas prostřednictvím 2/1 a nastavte požadovanou hodnotu použitím 3/4. A Zobrazení nastavení světového času (l 27): [DOMA]/ [CÍL CESTY] Rok lze nastavit na hodnotu od 2000 do Stiskněte tlačítko ENTER. Dokončete nastavení stisknutím tlačítka MENU. Hodnoty data a času jsou řízeny vestavěnou lithiovou baterií. Je-li místo údaje času zobrazeno [- -], je třeba nabít vestavěnou lithiovou baterii. Za účelem nabití vestavěné lithiové baterie připojte síťový adaptér nebo vložte do zařízení akumulátor. Akumulátor se bude stále dobíjet, i když je zařízení vypnuté. Nechte zařízení nabíjet přibližně na 24 hodin a baterie poté udrží datum a čas přibližně po 4 měsíců

18 Základní použití Před záznamem Základní způsob držení kamery 1 Držte kameru oběma rukama. 2 Prostrčte ruku páskovým poutkem. Při snímání se ujistěte, že jste stabilně opřeni nohama na zemi a že vám nehrozí kolize s jinými osobami nebo předměty. Při natáčení v exteriéru mějte slunce za zády. Jestliže má natáčený předmět světlo za sebou, bude na záznamu tmavý. Držte ruce u těla a rozkročte se kvůli lepšímu udržení rovnováhy. Nezakrývejte mikrofony rukama apod. Základní způsob záznamu filmu Toto zařízení je třeba obvykle při záznamu pevně držet. Když pohybujete tímto zařízením při záznamu, pohybujte jím pomalu a udržujte přitom konstantní rychlost. Činnost zoomu je užitečná při záznamu subjektů, které nemůžete snímat zblízka, avšak výsledkem přehnaného použití zoomového přiblížení a oddálení může být méně pěkný film při sledování. Snímání sebe sama Natočte LCD monitor směrem k objektivu. Obraz je překlopený kolem svislé osy, takže jej vidíte jako v zrcadle. (Zaznamenaný obraz je samozřejmě normální.) Zobrazí se pouze některá označení. Když se zobrazí, vraťte natočení LCD monitoru do normální polohy a zkontrolujte označení varování/alarmu

19 Základní použití Filmový záznam Před zapnutím zařízení otevřete ochranu objektivu. (l 6) 1 Změňte režim na a otevřete LCD monitor. 2 Zahajte snímání stisknutím spouštěcího/zastavovacího tlačítka záznamu. A Při zahájení záznamu se ; změní na. 3 Opakovaným stisknutím tlačítka spuštění/zastavení záznamu přerušte záznam. Informace na displeji při záznamu filmu R 1h20m 0h00m00s Formát záznamu/režim záznamu Přibližná zbývající doba záznamu Když zbývá méně než 1 minuta, údaj R 0h00m bude blikat červeně. Uplynulá doba záznamu h je zkratka pro hodiny, m pro minuty a s pro sekundy. Při každém přerušení záznamu se zobrazení počítadla zařízení vynuluje na hodnotu 0h00m00s. 0h00m00s R 1h20m

20 Pro změnu formátu záznamu změňte [TYP ZÁZNAMU] nebo [REŽIM NAHR.]. (l 40, 41) Obraz zaznamenaný mezi dvěma stisknutími tlačítka spuštění/zastavení záznamu, kterými byl záznam spuštěn a zastaven, tvoří jednu scénu. Při záznamu s [TYP ZÁZNAMU] nastaveným na [iframe] nebo [MP4] budou scény delší než přibližně 20 minut automaticky rozděleny. (Záznam bude přitom pokračovat.) (Maximální počet scén zaznamenatelných na jednu kartu SD) Formáty záznamu [AVCHD] [iframe]/[mp4] Zaznamenatelné scény Přibližně 3900 Přibližně Jiná data (l 54) Přibližně 900 Přibližně 900 Maximální počet zaznamenatelných scén a maximální počet odlišných dat bude menší, než je výše uvedeno, v případě, že se na kartě SD nacházejí scény iframe nebo MP4 i statické snímky. Během záznamu nebude záznam zastaven ani při zavření LCD monitoru. Podrobnější informace o přibližné době možného záznamu najdete na straně

21 Základní použití Snímání statických snímků Před zapnutím zařízení otevřete ochranu objektivu. (l 6) 1 Změňte režim na a otevřete LCD monitor. 2 Stiskněte tlačítko. Provozní displej v režimu statických snímků ( ) se během záznamu statických snímků rozsvítí červeně. Indikátory zobrazené na displeji při záznamu statických snímků 8.9 M R3000 Velikost statických snímků (l 46) Zbývající počet statických snímků Při hodnotě [0] bliká červeně. Indikátor činnosti související se statickými snímky (l 87) 8.9 M R3000 Během záznamu filmu nebo při nastavení na PRE-REC nemůžete provádět záznam statických snímků. Při snímání statických snímků na tmavých místech se vzhledem k pomalejší rychlosti závěrky doporučuje použití stativu. Okraje statických snímků zaznamenaných tímto zařízením ve formátu 16:9 mohou být při tisku odříznuty. Před zahájením tisku zkontrolujte tiskárnu nebo fotostudio. Maximální počet zaznamenatelných snímků, které lze zobrazit, je Když počet zaznamenatelných snímků přesáhne 9999, zobrazí se R Počet se po pořízení snímku nezmění, pokud je počet zaznamenatelných snímků 9999 nebo méně. V závislosti na podmínkách záznamu může být doba záznamu dlouhá

22 Základní použití Inteligentní automatický režim Po nasměrování zařízení na objekt, který hodláte snímat, budou nastaveny vhodné režimy z níže uvedených režimů. /MANUAL Tlačítko inteligentního automatického režimu/tlačítko manuálního režimu Prostřednictvím tohoto tlačítka lze přepnout zařízení do inteligentního automatického režimu/manuálního režimu (l 47). Režim Portrét Scenerie Bodový reflektor Nízké světlo Běžné Efekt Tváře jsou detekovány a zaostřeny automaticky a jas je doladěn tak, aby umožňoval zřetelný záznam. Celá krajinka bude zaznamenána živě, bez zabílení oblohy na pozadí, která by mohla být velmi jasná. Umožňuje zřetelný záznam velmi jasného objektu. Umožňuje velmi zřetelný záznam i v tmavé místnosti nebo za šera. V jiných než výše popsaných režimech je kontrast nastaven tak, aby bylo dosaženo čistého obrazu. Může se stát, že zařízení s ohledem na podmínky záznamu neaktivuje požadovaný režim. V režimu portrétu, reflektoru a slabého osvětlení bude tvář v případě detekce orámovaná bílým rámečkem. V režimu portrétu bude subjekt, který je největší a nachází se nejblíže ke středu displeje, orámován oranžovým rámečkem. (l 45) V závislosti na podmínkách záznamu, např. při určitých velikostech tváří, při určitém naklonění nebo při použití digitálního zoomu, se může stát, že detekce tváří nebude možná

23 Inteligentní automatický režim Po přepnutí do inteligentního automatického režimu bude v činnosti automatické vyvážení bílé a automatické zaostření, které automaticky doladí vyvážení barev a zaostření. V závislosti na jasu subjektu se otevření a rychlost závěrky automaticky nastaví za účelem dosažení optimálního jasu. Vyvážení barev a zaostření se v závislosti na světelných zdrojích nebo scénách nemusí nastavit automaticky. V takovém případě nastavte tyto hodnoty manuálně. (l 48, 50) Automatické vyvážení bílé Na obrázku je znázorněn rozsah fungování automatického vyvážení bílé. 1) Účinný rozsah automatického nastavení vyvážení bílé v kameře 2) Modrá obloha 3) Zatažená obloha (déšť) 4) Sluneční světlo 5) Bílá zářivka 6) Halogenová žárovka 7) Klasická žárovka 8) Východ nebo západ slunce 9) Světlo svíčky Když doladění automatického vyvážení bílé nefunguje obvyklým způsobem, dolaďte jej manuálně. (l 48) Automatické zaostřování Zařízení provede zaostření automaticky. Vzhledem k těmto vlastnostem nepracuje v následujících případech automatické zaostření správně. Pořizujte záznam snímků v režimu manuálního zaostření. (l 50) j Snímání vzdálených i blízkých předmětů současně j Snímání předmětu za špinavým nebo zaprášeným oknem j Snímání předmětu, v jehož blízkosti jsou lesklé plochy nebo předměty s vysokou reflexí 1) K 9 000K 8 000K 7 000K 6 000K 5 000K 4 000K 3 000K 2 000K 8) 9) 7) 6) 5) 4) 3) 2)

24 Základní použití Přehrávání filmu/statických snímků h00m15 s 1 Změňte režim na. 2 Zvolte ikonu volby režimu přehrávání A prostřednictvím 3/4/2 a stiskněte tlačítko ENTER. Tuto funkci lze také nastavit z nabídky. [NAST.VIDEA] nebo [NAST.SNÍMKU] # [MÉDIA, VIDEO/FOTO] 3 Vyberte statický snímek B nebo video C, které chcete přehrát pomocí 3/4/2/1 a stiskněte tlačítko ENTER. Když stisknete tlačítko MENU nebo zvolíte film/statický snímek a stisknete tlačítko ENTER, nastavení bude ukončeno. Je-li vybrána položka videa, na displeji miniatur se zobrazí ikona. (,, ) 4 Zvolte scénu nebo statický snímek, který má být přehrán, prostřednictvím 3/4/2/1 a poté stiskněte tlačítko ENTER. Při volbě / a stisknutí tlačítka ENTER dojde k zobrazení následující (předcházející) strany h00m15 s 5 Zvolte ikony ovládání prostřednictvím 3/4/2/1. D Ikona ovládání Stisknutím tlačítka ENTER aktivujte/zrušte zobrazení provozní ikony. 0h00m00s

25 Přehrávání filmových záznamů 1/;: Přehrávání/zastavení 6: Přehrávání dozadu* 5: Rychlé přehrávání dopředu* : Zastavení přehrávání a zobrazení miniatur. * Při dvojím stisknutí dojde ke zvýšení rychlosti rychlého přehrávání dopředu/dozadu (Zobrazení strany se mění prostřednictvím /.) Změňte zobrazení miniatur Při zobrazení miniatur se při použití páčky zoomu na straně nebo na straně bude zobrazení měnit v následujícím pořadí. 20 scén () 9 scén () 1 scéna K obnovení přehrávání 9 scén dojde při vypnutí napájení nebo při změně režimu. Doladění hlasitosti reproduktoru Hlasitost reproduktoru během přehrávání filmu můžete nastavit páčkou hlasitosti. Přehrávání statického snímku 1/;: Zahájení/přerušení automatického prohlížení (přehrávání statických snímků v číselném pořadí). 2;: Zobrazení předchozího snímku. ;1: Zobrazení následujícího snímku. : Zastavení přehrávání a zobrazení miniatur. Směrem k r : Směrem k s : Zvýšení hlasitosti Snížení hlasitosti Zvuk bude slyšet pouze během běžného přehrávání. Po 5 minutách zastavení přehrávání se vrátí zobrazení miniatur. Informace o zbývající době přehrávání bude vynulována na 0h00m00s při každé scéně. Kompatibilita filmového záznamu Toto zařízení je založeno na formátu AVCHD/formátu souboru MPEG-4 AVC. I když se použitá zařízení vyznačují kompatibilními standardy, při přehrávání filmů zaznamenaných s použitím jiného zařízení na tomto zařízení nebo při přehrávání filmů zaznamenaných s použitím tohoto zařízení na jiném zařízení se může stát, že přehrávání nebude probíhat obvyklým způsobem nebo že nebude vůbec možné. (U videí, která nelze přehrát pomocí tohoto zařízení se zobrazí ikona ) Zkontrolujte, prosím, kompatibilitu v návodu k vašemu zařízení. K filmům MP4, které lze přehrávat na tomto zařízení, patří pouze ty, které byly zaznamenané tímto zařízením. Kompatibilita statických snímků Toto zařízení je kompatibilní s jednotným standardem DCF (Design rule for Camera File system), vytvořeným organizací JEITA (Japan Electronics and Information Technology Industries Association). Formát souborů statických snímků podporovaný na tomto zařízení je JPEG. (Ne všechny formátované soubory JPEG budou přehrány.) Toto zařízení může přehrávat zkresleně nebo nemusí přehrávat vůbec statické snímky zaznamenané nebo vytvořené na jiném zařízení a jiná zařízení mohou přehrávat zkresleně nebo nemusí přehrávat vůbec statické snímky zaznamenané na tomto zařízení

26 Základní použití Používání menu 1 Stiskněte tlačítko MENU. 2 Stisknutím tlačítka 3/4/2/1 zvolte top menu A a poté stiskněte tlačítko ENTER. Návrat na předchozí zobrazení Stiskněte kurzorové tlačítko 2. Ukončení zobrazení menu Stiskněte tlačítko MENU. Zobrazování informací V krocích 3 a 4 jsou zobrazeny popisy zvolených podmenu a položek. 3 Zvolte podmenu B prostřednictvím 3/4 a stiskněte 1 nebo stiskněte tlačítko ENTER. Ikony ovládání činnosti / : Chcete-li přepnout stránku, vyberte a stiskněte tlačítko ENTER. : Chcete-li se vrátit na předchozí obrazovku, vyberte a stiskněte tlačítko ENTER. 4 Zvolte požadovanou položku prostřednictvím 3/4/2/1 a proveďte nastavení stisknutím tlačítka ENTER

27 Základní použití Použití menu nastavení [DISPLEJ] Nastavte způsob zobrazení informací na displeji. : [NASTAVENÍ] # [DISPLEJ] # požadované nastavení [ZAP.] (zobrazení všech informací)/[vyp.] (zobrazení části informací) [IKONY NA TV] Podrobnější informace najdete na straně 62. [NASTAV. ČASU] Podrobnější informace najdete na straně 17. [SVĚTOVÝ ČAS] Je možné zobrazit a zaznamenat čas v místě cíle cesty volbou vašeho domácího regionu a volbou cíle vaší cesty. Změňte režim na. 1 Zvolte menu. : [NASTAVENÍ] # [SVĚTOVÝ ČAS] Když není nastaven [DOMA] (váš domácí region), dojde k zobrazení hlášení. Stiskněte tlačítko ENTER a přejděte na krok 3. 2 (Platí pouze pro nastavování vašeho domácího regionu) Zvolte [DOMA] prostřednictvím 2/1 a stiskněte tlačítko ENTER. 3 (Platí pouze pro nastavování vašeho domácího regionu) Zvolte váš region prostřednictvím 2/1 a stiskněte tlačítko ENTER. Stiskem tlačítka 3 nastavte letní čas. Zobrazí se symbol a letní čas je aktivován. Časový rozdíl mezi aktuálním časem a hlavním světovým časem se posune o 1 hodinu vpřed. Dalším stiskem tlačítka 3 se vrátíte k normálnímu nastavení času. Je-li položka [Nastavte Hodiny na Letní Čas] nastavena na hodnotu [ZAP.], bude aktuální čas také posunut vpřed o 1 hodinu. (l 28) A B Aktuální čas Odchylka od času GMT (Greenwichský čas)

28 4 (Platí pouze pro nastavování regionu cíle vaší cesty) Zvolte [CÍL CESTY] prostřednictvím 2/1 a stiskněte tlačítko ENTER. Při prvním nastavení domácího regionu bude strana pro nastavení domácího region/regionu cíle vaší cesty zobrazena po nastavení domácího regionu. Poté, co byl domácí region již jednou nastaven, proveďte operace v menu, uvedené v kroku 1. 5 (Platí pouze pro nastavování regionu cíle vaší cesty) Zvolte cíl vaší cesty prostřednictvím 2/1 a stiskněte tlačítko ENTER. Stiskem tlačítka 3 nastavte letní čas. Zobrazí se symbol a letní čas je C Místní čas ve zvoleném cíli cesty aktivován. Časový rozdíl mezi cílovou D Časový rozdíl mezi cílem cesty a destinací a domácím regionem se domácím regionem posune o 1 hodinu vpřed. Dalším stiskem tlačítka 3 se vrátíte k normálnímu nastavení času. Je-li položka [Nastavte Hodiny na Letní Čas] nastavena na hodnotu [ZAP.], bude aktuální čas také posunut vpřed o 1 hodinu. Ukončete nastavování stisknutím tlačítka MENU. Bude zobrazeno s uvedením času v cíli vaší cesty. Návrat displeje na domácí nastavení Nastavte domácí region s použitím kroků 1 až 3 a ukončete nastavování stisknutím tlačítka MENU. Když nemůžete najít cíl vaší cesty v prostoru zobrazeném na straně, nastavte jej s použitím odlišného času od času ve vašem regionu. [Nastavte Hodiny na Letní Čas] Je-li tato funkce nastavena na hodnotu [ZAP.] a nastavení letního času v nabídce [SVĚTOVÝ ČAS] je zapnuto, budou následující časy posunuty vpřed o 1 hodinu. j Při nastavování domácího regionu: Aktuální čas j Při nastavování regionu cílové destinace: Místní čas ve zvoleném cíli cesty : [NASTAVENÍ] # [Nastavte Hodiny na Letní Čas]# požadované nastavení [ZAP.]: [VYP.]: Čas jsou upraveny při zapnutí nastavení letního času. Čas nejsou upraveny při zapnutí nastavení letního času

29 [DATUM/ČAS] Prostřednictvím této položky můžete změnit režim zobrazování data a času. : [NASTAVENÍ] # [DATUM/ČAS] # požadované nastavení [DATUM]/[DAT/ČAS]/[VYP.] [FORMÁT DATA] Tato položka umožňuje provést změnu formátu data. : [NASTAVENÍ] # [FORMÁT DATA] # požadované nastavení [R/M/D]/[M/D/R]/[D/M/R] [SPOŘIČ (BAT)] Když uplynulo přibližně 5 minut bez jakékoli činnosti, toto zařízení bude automaticky vypnuto, aby se zamezilo vybití akumulátoru. : [NASTAVENÍ] # [SPOŘIČ (BAT)] # [ZAP.] Toto zařízení nebude automaticky vypnuto, ani když je [SPOŘIČ (BAT)] nastaveno na [ZAP.] v níže uvedených případech: j Používání síťového adaptéru* j Při použití USB kabelu pro připojení k PC apod. j při použití funkce PRE-REC j během automatického prohlížení * Je-li aktivováno nastavení [SPOŘIČ (AC)], toto zařízení se automaticky vypne

30 [SPOŘIČ (AC)] Když uplynulo 15 minut bez provedení jakékoli operace při zapnutí síťového adaptéru, toto zařízení bude automaticky vypnuto. : [NASTAVENÍ] # [SPOŘIČ (AC)] # [ZAP.] Toto zařízení nebude automaticky vypnuto, ani když je [SPOŘIČ (AC)] nastaveno na [ZAP.] v níže uvedených případech: j při použití funkce PRE-REC j během automatického prohlížení [ZVUK POVELŮ] Zahájení a ukončení záznamu a zapnutí/vypnutí zařízení může být potvrzeno tímto zvukem. V případě volby [VYP.] na začátku/konci záznamu apod. zvuk není přiváděn na výstup. : [NASTAVENÍ] # [ZVUK POVELŮ] # požadované nastavení (Nízká hlasitost)/ (Vysoká hlasitost)/[vyp.] 4x opakovaná 2 pípnutí Při výskytu chyby. Zkontrolujte informaci na displeji. Při změně nastavení zvuku závěrky postupujte podle strany

31 [NAPÁJENÍ LCD] Slouží k usnadnění sledování LCD monitoru na světlých místech, včetně exteriéru. : [NASTAVENÍ] # [NAPÁJENÍ LCD] # požadované nastavení +2 (Činí ještě jasnějším)/ +1 (Činí jasnějším)/ 0 (Běžný jas)/ -1 (Činí méně jasným) Tato nastavení nemají žádný vliv na zaznamenávaný obraz. Při použití síťového adaptéru je LCD monitor nastaven automaticky na +1. Když je LCD monitor světlý, doba možného záznamu s akumulátorem bude kratší. [NASTAVENÍ LCD] Slouží k doladění jasu a intenzity barev na LCD monitoru. Tato nastavení nemají žádný vliv na zaznamenávaný obraz. 1 Zvolte menu. : [NASTAVENÍ] # [NASTAVENÍ LCD] # požadované nastavení [JAS]: [BARVA]: Jas LCD monitoru Úroveň barev LCD monitoru 2 Proveďte doladění stisknutím 2/1 a poté stiskněte tlačítko ENTER. Stisknutím tlačítka MENU ukončete zobrazení menu

32 [HDMI ROZLIŠENÍ] Podrobnější informace najdete na straně 63. [VIERA Link] Podrobnější informace najdete na straně 64. [FORMÁT TV] Podrobnější informace najdete na straně 62. [PŮVODNÍ NAST] Nastavte na [ANO] za účelem změny nastavení menu do přednastaveného stavu. (Pouze v případě, že je režim nastaven do polohy ) : [NASTAVENÍ] # [PŮVODNÍ NAST] Nastavení [NASTAV. ČASU] a [LANGUAGE] nebudou změněna. [VYNULOVÁNÍ POČÍTADLA] Nastavte číslo souboru iframe/mp4 a zaznamenaných statických snímků, které následují po : [NASTAVENÍ] # [VYNULOVÁNÍ POČÍTADLA] Číslo adresáře je aktualizováno a číslo souboru bude začínat od (l 83) Pro vynulování čísla adresáře proveďte formátování karty SD a poté proveďte [VYNULOVÁNÍ POČÍTADLA]. [PAMĚŤ FORMÁT] Uvědomte si, prosím, že při formátování média budou vymazána veškerá na něm zaznamenaná data a nebudou moci být obnovena. Uložte důležitá data do PC, na disk apod. (l 73) : [NASTAVENÍ] # [PAMĚŤ FORMÁT] Po dokončení formátování opusťte obrazovku se zprávou stisknutím tlačítka MENU. Když má být karta SD vyřazena z činnosti/odevzdána, proveďte fyzické formátování karty SD. (l 95) Nevypínejte toto zařízení ani nevyjímejte kartu SD během formátování. Nevystavuje zařízení vibracím nebo nárazům. Použijte toto zařízení na formátování média. Neformátujte kartu SD s použitím jiného zařízení, jako je např. PC. Může se stát, že karta nebude použitelná na tomto zařízení

33 [STAV PAMĚTI] Prostřednictvím této funkce lze ověřit využitou kapacitu a zbývající dobu možného záznamu na kartu SD. : [NASTAVENÍ] # [STAV PAMĚTI] Když je přepínač režimu nastaven na možnost, dojde k zobrazení zbývající doby možného záznamu vybraného formátu záznamu nebo zvoleného režimu záznamu. Zavřete zobrazené hlášení stisknutím tlačítka MENU. Karta SD vyžaduje určitý prostor pro uložení informací a správu systémových souborů, a proto je prostor, který je reálně k dispozici, o něco menší, než je uvedená hodnota. Použitelný prostor na kartě SD je obvykle vypočítán jako 1 GB= bytů. Kapacita tohoto zařízení, počítačů a softwaru je vyjádřena jako 1 GB=1.024k1.024k1.024= bytů. Proto se zdá být uvedená hodnota kapacity o něco menší. [Firmware info] Slouží k zobrazení verze firmwaru tohoto zařízení. (Pouze v případě, že je režim nastaven do polohy ) : [NASTAVENÍ] # [Firmware info] [Aktuální verze] Slouží k aktualizaci verze firmwaru tohoto zařízení. (Pouze v případě, že je režim nastaven do polohy ) : [NASTAVENÍ] # [Aktuální verze] Ohledně informací o nejnovější aktualizaci si přečtěte níže uvedenou internetovou stránku. (Pro říjen 2014) (Tato stránka je k dispozici pouze v anglickém jazyce)

34 [DEMO REŽIM] Slouží ke spuštění předvádění tohoto zařízení. (Pouze v případě, že je režim nastaven do polohy ) : [NASTAVENÍ] # [DEMO REŽIM] # [ZAP.] Když je [DEMO REŽIM] přepnutý na [ZAP.] a stisknete MENU, dojde k automatickému zahájení předvádění. Ke zrušení předváděcího režimu dojde při aktivaci libovolné operace. Když však nebude aktivována žádná operace, přibližně po uplynutí 10 minut bude předváděcí režim spuštěn znovu. Pokud chcete předvádění zastavit, nastavte [DEMO REŽIM] na [VYP.]. [Eye-Fi Přenos] K zobrazení této položky dojde pouze tehdy, když je vložena karta Eye-Fi. Podrobnější informace najdete na straně 70. [Eye-Fi Přímý Režim] K zobrazení této položky dojde pouze tehdy, když je vložena karta Eye-Fi. Podrobnější informace najdete na straně 71. [ON-LINE MANUÁL] Nyní můžete vyzkoušet, jak přistoupit na webové stránky, kde můžete stáhnout Návod k použití (ve formátu PDF). : [NASTAVENÍ] # [ON-LINE MANUÁL] # požadovaný způsob přístupu [Zobrazení URL]: [USB připojení]: Na LCD monitoru tohoto zařízení se zobrazí URL adresa webu. Zobrazí webovou stránku na počítači připojeném k tomuto zařízení USB kabelem. [LANGUAGE] Tato volba vám umožňuje přepnout jazyk zobrazený na displeji nebo na stránce menu. : [NASTAVENÍ] # [LANGUAGE] # požadované nastavení

35 Pokročilé funkce (Záznam) Použití zoomu Změňte režim na. Páčka zoomu Strana T: Snímání zblízka (přiblížení) Strana W: Širokoúhlé snímání (oddálení) 6 W T A Lišta zoomu Rychlost zoomu se liší podle míry posunutí páčky zoomu. Maximální zoomové zvětšení může být nastaveno prostřednictvím [REŽIM ZOOMU]. (l 40) Lišta zoomu Lišta zoomu je zobrazována během použití zoomu. W T B C i.zoom vypnutý i.zoom/digitální zoom (Modrý) Když sundáte prst z páčky zoomu během použití zoomu, může dojít k záznamu zvuku souvisejícího s činností zoomového mechanizmu. Při vracení páčky zoomu do její původní polohy pohybujte páčkou klidně. Při hodnotě zoomového zvětšení 50k dojde k zaostření na objekty vzdálené přibližně 1,6 m nebo více. Při zoomu 1k může toto zařízení zaostřit na předmět vzdálený přibližně 3 cm od objektivu

36 Pokročilé funkce (Záznam) Funkce záznamu ikon ovládání Volbou funkčních ikon můžete zaznamenanému obrazu přidat různé efekty. Změňte režim na. 1 Stisknutím tlačítka ENTER zobrazte provozní ikony na displeji. 2 (např. Kompenzace protisvětla) Zvolte ikonu činnosti. 1/2 1/2 Ke změně hodnoty dochází při každém stisknutí kurzorového tlačítka 4. Stisknutím tlačítka ENTER aktivujte/zrušte zobrazení provozní ikony. Funkční ikony Opětovnou volbou ikony činnosti můžete zrušit danou funkci. Podrobnější informace o zrušení následujících funkcí najdete na příslušných stranách. j Režim nápovědy (l 37) j Pomocný řádek (l 37) Při nastavení ikony ovládání dojde k zobrazení příslušné ikony. Zatmívání/roztmívání Kompenzace protisvětla Režim nápovědy *1 Pomocný řádek PRE-REC *1 Barevné noční vidění *1, 2 Ovládání inteligentního kontrastu *2 *1 Není zobrazeno během záznamu. *2 Nezobrazuje se v inteligentním automatickém režimu. Když vypnete zařízení nebo změníte režim na, funkce Kompenzace protisvětla PRE-REC a funkce Barevného nočního záznamu budou zrušeny. Jestliže vypnete napájení, funkce roztmívání/ zatmívání bude zrušena. Nastavení lze provést z nabídky. (S výjimkou nastavení Režim nápovědy)

37 Zatmívání/roztmívání Při zahájení záznamu se obraz/zvuk objeví postupně. (Roztmívání) Při přerušení záznamu obraz/zvuk zmizí postupně. (Zatmívání) Při zastavení záznamu dojde ke zrušení nastavení zatmívání/ roztmívání. Volba barvy roztmívání/zatmívání (Roztmívání) (Zatmívání) : [NAST.ZÁZN.] # [BARVA STMÍV.] # [BÍLÁ] nebo [ČERNÁ] Miniatury scén zaznamenaných s použitím roztmívání/zatmívání budou černé (nebo bílé). Kompenzace protisvětla Slouží k zesvětlení obrazu s cílem předejít ztmavnutí subjektu na pozadí. Režim nápovědy Za účelem zobrazení vysvětlení na displeji zvolte požadovanou ikonu kurzorovým tlačítkem. Ukončení režimu nápovědy Stiskněte tlačítko MENU nebo zvolte [END]. 1/5 V režimu nápovědy nemůžete provádět záznam ani nastavování funkcí. Pomocný řádek Prostřednictvím této funkce můžete během záznamu kontrolovat úroveň obrazu. Tato funkce může být použita na odhad vyvážení kompozice. Při každé volbě ikony dojde k přepnutí hodnoty této funkce. # # # Nastavení zrušeno Na aktuálně zaznamenávaném obrazu se řádek návodu neobjeví

38 PRE-REC Tím zabráníte nezachycení některého skvělého záběru. Slouží k zahájení záznamu obrazu a zvuku přibližně 3 sekundy před stisknutím tlačítka spuštění/zastavení záznamu. Na displeji se zobrazí PRE-REC. Zaměřte toto zařízení na předem zvolený subjekt. Neozve se pípnutí. V následujících případech dojde ke zrušení pohotovostního režimu PRE-REC. j Při změně režimu j Když vyjmete kartu SD j Když stisknete tlačítko MENU j Při vypnutí zařízení j Při zahájení záznamu j Po uplynutí 3 hodin Když bude po nastavení PRE-REC zahájen záznam během doby kratší než 3 sekundy, film nasnímaný 3 sekundy před stisknutím tlačítka zahájení/zastavení záznamu nebude moci být zaznamenán. Obrazy zobrazené na miniatuře v režimu přehrávání se budou lišit od filmů zobrazených při zahájení přehrávání. Barevné noční vidění Tato funkce umožňuje záznam barveného obrazu v podmínkách slabého osvětlení. (Minimální požadované osvětlení: přibližně 1lx) Snímaná scéna je zaznamenána, jako by jednotlivé snímky zmizely. Při nastavení na jasném místě může obraz krátkodobě zbělat. Může dojít k zobrazení světlých bodů, které nejsou běžně viditelné. Nejedná se však o poruchu. Doporučuje se použití stativu. V tmavých prostorách může být automatické zaostření o něco pomalejší. Jedná se o zcela běžnou věc. Ovládání inteligentního kontrastu Tato funkce umožňuje najednou zesvětlení obtížně zobrazitelných částí obrazu, které se nacházejí ve stínu, i potlačení saturace světlých částí obrazu. Světlé i tmavé části obrazu budou zaznamenány jasně. V případě příliš tmavých nebo jasných částí nebo v případě, že není jas dostatečný, nemusí být efekt zcela zřetelný

39 Pokročilé funkce (Záznam) Záznamové funkce menu Změňte režim na. [SCÉN. REŽIMY] V tomto režimu se automaticky nastaví optimální rychlost závěrky a hodnota clony pro natáčení v různých situacích. : [NAST.ZÁZN.] # [SCÉN. REŽIMY] # požadované nastavení [VYP.]: 5Sport: Portrét: Jemné zobrazení pleti: Bodový reflektor: Sníh: Pláž: Západ slunce: Scenerie: Ohňostroj: Noční scenerie: Nízké světlo: Zrušení nastavení Slouží k pořizování scén s rychlým pohybem, trochu kolísajících, s pomalým přehráváním a přerušením přehrávání Slouží ke snímání osob vpředu před pozadím Dodává barvě pleti měkčí tón a tím i atraktivnější vzhled Slouží ke zlepšení kvality při jasném osvětlení subjektu. Slouží ke zlepšení kvality obrazu při snímání na zasněžených prostranstvích. K nasnímání modře moře nebo zářivé oblohy K nasnímání červeně východu slunce nebo zářivého západu slunce Pro scenerie rozlehlých krajinek K nádhernému zachycení ohňostrojů na noční obloze K nádhernému zachycení večerní nebo noční scenerie. Pro tmavé scény, jako např. za soumraku (Západ slunce/nízké světlo) j Rychlost závěrky je 1/25 nebo více. (Západ slunce/scenerie/ohňostroj/noční scenerie) j Při snímání blízkého objektu se obraz může rozmazat. (Sport) j Při normálním přehrávání se může zdát pohyb trhaný. j Při vnitřním osvětlení může dojít ke změně barvy a jasu displeje. j Při nedostatečném jasu režim snímání sportovních záběrů nefunguje. V takovém případě bliká označení. (Portrét) j Při vnitřním osvětlení může dojít ke změně barvy a jasu displeje. (Jemné zobrazení pleti) j V případě, že pozadí nebo jakýkoli předmět jinde na scéně má barvy podobné barvě pleti, bude také nasnímán v měkčím tónu. j Při nedostatečném jasu nemusí být tento efekt zřejmý. j Při záznamu zdálky se může stát, že tvář nebude zaznamenána dostatečně jasně. V tomto případě zrušte Režim jemného zobrazení pleti nebo použijte při snímání tváře funkci zoomového přiblížení

40 (Ohňostroj) j Rychlost závěrky je 1/25. j Při snímání v jasném okolí může dojít ke zbělení obrazu. (Noční scenerie) j Doporučuje se použít stativ. [REŽIM ZOOMU] Nastavte maximální zoom. : [NAST.ZÁZN.] # [REŽIM ZOOMU] # požadované nastavení [i.zoom VYP.]: [i.zoom 77k]: Až do hodnoty 50k Tato funkce zoomu vám umožňuje dosáhnout kvality obrazu s vysokým rozlišením. (Až do hodnoty 77k) [100k digitální]: Digitální zoom (Až do hodnoty 100k) [2500k digitální]: Digitální zoom (Až do hodnoty 2500k) Úměrně s rostoucím digitálním zoomem klesá kvalita snímku. [TYP ZÁZNAMU] Přepíná formát záznamu videosekvencí. : [NAST.ZÁZN.] # [TYP ZÁZNAMU] # požadované nastavení [AVCHD]/[iFrame] *1 /[MP4] *2 *1 [iframe] je formát vhodný pro Mac (imovie apod.). Doporučuje se jej použít na Mac. *2 [MP4] představuje formát záznamu vhodný pro přehrávání nebo editaci v počítači. Výchozí nastavení této funkce je režim [AVCHD]

41 [REŽIM NAHR.] Přepněte kvalitu obrazu a formát záznamu, se kterými má být videosekvence zaznamenána v AVCHD. Nastavte [TYP ZÁZNAMU] na [AVCHD]. : [NAST.ZÁZN.] # [REŽIM NAHR.] # požadované nastavení [HA]/[HG]/[HE]: A Prioritní kvalita obrazu B Prioritní doba záznamu Nastavte režim záznamu na 1080/50i. Doba možného záznamu při použití akumulátoru (l 12) Výchozí nastavení této funkce je režim [HG]. Informace o přibližné době možného záznamu najdete na straně 97. Při nadměrném nebo příliš rychlém pohybu přístroje nebo při snímání rychle se pohybujícího objektu může při přehrávání dojít k výskytu šumu mozaikového typu. [E.I.S.] K omezení vlivů pohybu kamery během záznamu použijte stabilizátor obrazu. : [NAST.ZÁZN.] # [E.I.S.] # [ZAP.] Na displeji se zobrazí. Při záznamu se stativem vám doporučujeme použít hodnotu [VYP.]. Při použití funkce Barevného nočního vidění nebo v případě, že je v závislosti na tmavosti pozadí rychlost závěrky nižší než 1/50, funkce elektrického stabilizátoru obrazu nebude pracovat a bude blikat informace. V případě silných otřesů se může stát, že stabilizace nebude možná

42 [Kreativní] Slouží k záznamu filmů s přidanými efekty. : [NAST.ZÁZN.] # [Kreativní] Stiskem tlačítek 3/4 vyberte požadovaný režim Kreativní kontroly a stiskněte tlačítko ENTER. MINI 8mm SILN INTV Režim [Efekt miniatury] [8mm video] [Video bez zvuku] [Časosběrné nahr.] Záznam statických snímků není možný. Efekt Prostřednictvím této funkce můžete provádět záznam filmů s efektem diorámy, jako například záznam miniatury prostřednictvím úmyslně vytvořené zaostřené a nezaostřené plochy na okraji obrazu a intervalový záznam filmu. Filmy zaznamenané s touto funkcí vypadají jako pří nízkém počtu snímků za sekundu. Slouží k záznamu filmů s efektem zatmívání ve stylu retro. (l 43) Slouží k záznamu filmů, které jsou podobné černobílým němým filmům, a to prostřednictvím poklesu množství příchozího světla. (l 44) Slouží k záznamu scény, která se pohybuje pomalu v průběhu dlouhé doby jako krátkometrážní film, a to prostřednictvím záznamu jednoho snímku v nastavených časových intervalech. (l 44) MINI [Efekt miniatury] 1 Stiskem tlačítka 3 vyberte položku. MINI 3/3 2 Stiskem tlačítek 3/4 upravte vodorovnou polohu zaostřené oblasti. Není-li přístroj používán po dobu přibližně 1 sekundy, zobrazí se ikony ovládání. Polohu zaostřené oblasti lze opět změnit stiskem tlačítek 3/4. Při stisknutí tlačítka 1 a výběru položky [RESET] se zaostřená oblast vrátí do výchozí polohy

43 3 Stiskem tlačítek 2 vyberte položku a upravte velikost zaostřené oblasti. Při každém stisku tlačítka 2 se změní velikost zaostřené oblasti. Střední velikost # Velká velikost # Malá velikost Stiskem tlačítek 3/4 lze upravit vodorovnou polohu zaostřené oblasti. Při stisknutí tlačítka 1 a výběru položky [RESET] se zaostřená oblast vrátí do výchozí polohy a její rozměry se vrátí na střední velikost. 4 Stiskněte tlačítko ENTER. 5 (Při nastavování jasu) Stiskem tlačítka 2 vyberte položku a upravte nastavení. Při každém stisku tlačítka 2 se nastavení jasu změní. (Standard) # (Jasné) # (Tmavé) 6 (Při nastavování intenzity) Stiskem tlačítka 1 vyberte položku a upravte nastavení. Při každém stisku tlačítka 1 se nastavení intenzity změní. (Standard) # (Intenzivní) # (Nejintenzivnější) 7 Zahajte záznam. Bude proveden intervalový záznam. Přibližně každých 5 sekund bude pořízen záznam trvající 1 sekundu. Abyste dosáhli ještě jednoduššího Efektu miniatury, proveďte záznam objektů se zahrnutím pohledu zdálky nebo těch, které poskytují hloubku nebo zkreslenou perspektivu. Dále použijte stativ a vyhněte se zoomování. Záznam audia není možný. Při záznamu tmavých subjektů, jako např. noční scény, budete moci vidět mnoho šumu v zaostřené části. [REŽIM NAHR.] je nastaven na [HA]. Maximální doba záznamu je 12 hodin. Filmy zaznamenané s touto funkcí vypadají jako pří nízkém počtu snímků za sekundu. MINI 3/3 8mm [8mm video] 1 (Při nastavování jasu) 8mm Stiskem tlačítka 2 vyberte položku a upravte nastavení. Při každém stisku tlačítka 2 se nastavení jasu změní. (Standard) # (Jasné) # (Tmavé) 2 (Při nastavování vyvážení barev) Stiskem tlačítka 1 vyberte položku a upravte nastavení. Při každém stisku tlačítka 1 se nastavení vyvážení barev změní. (Modrá) # (Červená) # (Žlutá) 3 Zahajte záznam. 3/3 Zvuk je monofonní
