1 NÁVOD NA INSTALACI A POUŽITÍ ŠOKOVÉ ZCHLAZOVAČE A ZMRAZOVAČE SH - 23 / SHS - 23 Datum 08 / 2007

2 OBSAH PROHLÁŠENÍ O SOULADU S NORMAMI 3 TECHNICKÁ DATA 3 KONTROLA OBALU A ZAŘÍZENÍ 3 INSTALACE 4 UMÍSTĚNÍ 4 BEZPEČNOSTNÍ OPATŘENÍ Z HLEDISKA POŽÁRNÍ OCHRANY PODLE ČSN ČL PŘEDPIS PRO INSTALACI PRO ŠOKOVÉ ZCHLAZOVAČE A ZMRAZOVAČE 5 PŘIPOJENÍ ELEKTRICKÉHO KABELU DO SÍTĚ 5 ÚDRŽBA 5 NÁVOD K POUŽITÍ 6 ČIŠTĚNÍ A ÚDRŽBA 7 UCHOVÁVÁNÍ CHLAZENÝCH POTRAVIN 7 DOBA ZCHLAZOVÁNÍ/ZMRAZOVÁNÍ POTRAVIN 7 OVLÁDACÍ PANEL SH(S) - 23 (OBR. 1) 8 SCHÉMA ZAPOJENÍ SH(S) - 23 (OBR. 2) 8 2

3 PROHLÁŠENÍ O SOULADU S NORMAMI Výrobce prohlašuje, že přístroje jsou v souladu s předpisy CEE 90/396, zákonem 163/2002 Sb. a příslušnými nařízeními vlády. Instalace musí být uskutečněna s ohledem na platné normy. Pozor, dovozce se vzdává jakékoli odpovědnosti v případě přímých i nepřímých poškození, které se vztahují ke špatné instalaci, nesprávným zásahem nebo úpravami, nedostatečnou údržbou, nesprávným používáním, a které jsou eventuálně způsobeny jinými příčinami jež uvádí body uvedené v podmínkách prodeje. Tento spotřebič je určen pouze pro odborné používání a musí být obsluhován kvalifi kovanými osobami. Části, které byly po nastavení zajištěny výrobcem nebo pověřeným pracovníkem, nesmí uživatel přestavovat. TECHNICKÁ DATA Štítek s technickými údaji je umístněn na zadní části přístroje. Před instalací si prostudujte elektrické schéma zapojení a všechny následující informace. Typ výrobku Napětí (V/Hz) Výkon (kw) Kapacita GN (ks) Kapacita chladicí (kg) Kapacita mrazicí (kg) Chladivo Rozměr (cm) SH(S) / 50 0,65 3x GN 2/3-40 h 8 5 R 404a 60 x 60 x 40 v KONTROLA OBALU A ZAŘÍZENÍ Zařízení opouští naše sklady v řádném obalu, na kterém jsou odpovídající symboly a označení. V obalu se nachází odpovídající návod k obsluze. Jestliže by obal měl vykazovat špatné zacházení, známky poškození, musí se okamžitě reklamovat u přepravce a to sepsáním a podepsáním protokolu o škodě. Na pozdější reklamace nebude brán zřetel. Důležité upozornění Tento návod musí být řádně a pozorně přečten, protože obsahuje důležité informace o bezpečnostních prvcích, instalaci a použití. Tato doporučení se vztahují na tento výrobek. Tento návod se musí řádně uschovat pro budoucí použití. Zabraňte dětem manipulovat s přístrojem. Při prodeji nebo přemístění je nutno se přesvědčit, že obsluha nebo odborný servis se seznámil s ovládáním a instalačními pokyny v přiloženém návodu. Výrobek smí obsluhovat pouze zaškolená obsluha. Smí se používat pouze k šokovému zchlazování a zmrazování potravin. Nesmí být spuštěn bez dozoru. Doporučuje se kontrola odborným servisem minimálně 2x ročně. Při eventuální opravě nebo výměně dílů musí být použity originální náhradní díly. Výrobek se nesmí čistit proudem vody nebo tlakovou sprchou. Při poruše nebo špatném chodu výrobku je nutné odpojit veškeré přívody (voda, elektřina, plyn) a zavolat autorizovaný servis. Výrobce se vzdává jakékoli zodpovědnosti při poruchách způsobenými chybnou instalací, nedodržením shora uvedených doporučení, jiným užíváním apod. 3

4 INSTALACE Technické instrukce pro instalaci a regulaci. K použití POUZE pro specializované techniky. Instrukce, které následují, se obrací k technikovi kvalifi kovanému pro instalaci, aby provedl všechny operace způsobem co nejkorektnějším a podle platných norem. Jakákoli činnost spojená s regulací apod. musí být vykonána pouze se zařízením odpojeným ze sítě. Je-li nutno udržovat spotřebič pod napětím je nutno dbát nejvyšší opatrnosti. UMÍSTĚNÍ K regulaci činnosti spotřebiče je zcela nutné, aby prostředí - kuchyně - kde bude spotřebič instalován bylo dobře větráno (vzhledem k tomuto: nechť se technik řídí platnými normami UNI- IG ) - ( ČSN...). Jestliže zařízení bude umístněno tak, že bude v kontaktu se stěnami nábytku, tyto musí odolávat teplotě až 60 C. Instalaci, seřízení, uvedení do provozu musí provést kvalifi kovaná osoba, která má k takovýmto úkonům oprávnění a to dle platných norem. Rozbalte přístroj a zkontrolujte, zda se přístroj nepoškodil během přepravy. Umístěte přístroj na vodorovnou plochu (maximální nerovnost do 2 ). Případné nerovnosti vyrovnejte pomocí regulovatelných nožiček. Přístroj může být instalován samostatně nebo v sérii s přístroji naší výroby. Je nutno dodržovat minimální vzdálenost 10 cm od hořlavých materiálů. V tomto případě je nutné zabezpečit odpovídající úpravy, aby byla zabezpečena tepelná izolace hořlavých částí. BEZPEČNOSTNÍ OPATŘENÍ Z HLEDISKA POŽÁRNÍ OCHRANY PODLE ČSN ČL. 21 obsluhu spotřebiče smí provádět pouze dospělé osoby spotřebič smí být bezpečně používán v obyčejném prostředí podle ČSN spotřebič je nutné umístit tak, aby stál nebo visel pevně na nehořlavém podkladu Na spotřebič a do vzdálenosti menší než bezpečná vzdálenost od něho nesmějí být kladeny předměty z hořlavých hmot (nejmenší vzdálenost spotřebiče od hořlavých hmot je 10 cm). informace o stupni hořlavosti běžných stavebních hmot uvádí tabulka níže Spotřebiče musí být instalovány bezpečným způsobem. Při instalaci musí být dále respektovány přís l u š n é p r o j e k t o v é, b e z p e č n o s t n í a h y g i e n i c k é p ř e d p i s y d l e : ČSN požární bezpečnost lokálních spotřebičů a zdrojů tepla ČSN prostředí pro elektrická zařízení Tabulka: stupeň hořlavosti stavební hmoty zařazené do st. hořlavosti (ČSN ) hmot a výrobků Stupeň hořlavosti A nehořlavé B nesnadno hořlavé C1 těžce hořlavé C2 středně hořlavé C3 lehce hořlavé 4 Stavební hmoty žula, pískovec, betony, cihly, keramické obkladačky, omítky akumin, heraklit, lihnos, itaver dřevo, listnaté, překližky sirkoklit, tvrzený papír, umakart dřevotřískové desky, solodur, korkové desky, pryž, podlahoviny dřevovláknité desky, polystyrén, polyureten, PVC

5 PŘEDPIS PRO INSTALACI PRO ŠOKOVÉ ZCHLAZOVAČE A ZMRAZOVAČE Důležité: Výrobce neposkytuje žádnou záruku na závady, vzniklé v důsledku nesprávného používání, nedodržování instrukcí obsažených v Návodu k použití a špatným zacházením se spotřebiči. INSTALACE: Instalaci, úpravy a opravy spotřebičů pro velkokuchyně, tak jako i jejich demontáž, mohou být prováděny pouze na základě smlouvy o údržbě, tato smlouva může být uzavřena s autorizovaným prodejcem, přičemž musí být dodržovány technické předpisy a normy a předpisy týkající se instalace, elektrického přívodu, plynové přípojky a bezpečnosti práce. Odvětrávání místnosti v níž je spotřebič nainstalován musí být v souladu s platnými normami a předpisy. Spotřebič může být nainstalován samostatně nebo v sérii s jinými našimi spotřebiči. Je třeba respektovat minimální vzdálenost 10 cm od spotřebiče, aby se zabránilo eventuálnímu kontaktu se stěnami z hořlavého materiálu. Doporučujeme též, aby byla přijata patřičná opatření proto, aby byla zajištěna tepelná izolace hořlavých částí například instalováním ochranných prvků proti sálání. Je též nutné, aby spotřebiče byly instalovány bezpečně. Nožičky je možno seřídit a tak vyrovnat eventuální nerovnosti a rozdíly. PŘIPOJENÍ ELEKTRICKÉHO KABELU DO SÍTĚ Instalace elektrického přívodu - tento přívod musí být samostatně jištěn. A to odpovídajícím jističem jmenovitého proudu v závislosti na příkonu instalovaného přístroje. Příkon přístroje zkontrolujte na výrobním štítku na boku přístroje. Připojený zemnící vodič musí být delší než ostatní vodiče. Přístroj připojte přímo na síť, je nezbytné vložit mezi spotřebič a síť vypínač s minimální vzdáleností 3 mm mezi jednotlivými kontakty, který odpovídá platným normám a zatížením. Přívod uzemnění (žlutozelený) nesmí tímto spínačem být přerušen. Přístroj určený pro připojení do zásuvky, připojte do sítě pokud má zásuvka odpovídající jištění. V každém případě přívodní kabel musí být umístěn tak, že v žádném bodě nedosáhne teploty o 50 stupňů vyšší než prostředí. Než bude spotřebič připojen do sítě, je nutné se nejprve ujistit, že: přívodní jistič a vnitřní rozvod snesou proudové zatížení spotřebiče (viz štítek matrice) rozvod je vybaven účinným uzeměním podle norem (ČSN) a podmínek daných zákonem zásuvka nebo vypínač v přívodu jsou dobře přístupné od spotřebiče Vzdáváme se jakékoli zodpovědnosti v případě, že tyto normy nebudou respektovány a v případě porušení výše uvedených zásad. Před prvním použitím musíte přístroj vyčistit viz. kapitola čištění a údržba. Spotřebič musí být uzemněn pomocí šroubu se značkou uzemnění. ÚDRŽBA Doporučuje se nechat přístroj alespoň dvakrát ročně překontrolovat odborným servisem. Veškeré zásahy do přístroje může provádět pouze kvalifi kovaná osoba, která má k takovým to úkonům oprávnění. Pozor! Než-li začnete přístroj používat, je nutné z celého povrchu sejmout ochranné fólie, a pak jej dobře omýt vodou se saponátem na nádobí, a poté otřít vlhkým hadrem. Při delším používání spotřebiče je nutná pravidelná údržba pro bezpečné používání, doporučujeme proto, abyste podepsali smlouvu o servisu. Údržba může být prováděna pouze oprávněnými servisními techniky, kteří dodržují platné normy a předpisy a rady, obsažené v návodu. 5

6 Optimální četnost preventivních prohlídek je 1x za 6 měsíců, při extrémním zatížením je vhodná provádět kontroly 1x za 3 měsíce. Díky preventivním prohlídkám lze předejít závažnějším závadám a tím snížit ekonomické zatížení provozu zařízení. Náhradní díly a součástky: Je možné vyměnit takové části jako svíčky, termočlánky a hořáky. NÁVOD K POUŽITÍ Zapnutí a vypnutí Po zapojení šokeru do elektrické sítě se šoker zapne a na tři vteřiny se rozsvítí led diody, po jejich zhasnutí naběhne šoker do základního nastavení. Šoker vypnete stlačením tlačítka P4 po dobu třech sekund, na ukazatelích D1 a D2 se zobrazí nápis OFF a rozsvítí se kontrolka L4. Po zapnutí šokeru tlačítke P4 je možné vstoupit do programování a vybrat si z přednastavených programů pro zchlazování nebo zmrazování (viz.strana 16). Vybraný program se zobrazuje na ukazateli D2, změnu programu provedeme tlačítky P1 a P2. Po vybrání programu výběr potvrdíme tlačítkem P3. Pomocí tlačítek P1 a P2 nastavíme množství vkládané potraviny v rozsahu 0,5 až 5 kg po 0,5 kg. Nastavené množství se zobrazuje na ukazateli D1. Během výběru bliká kontrolka L2, svůj výběr potvrďte stiskem tlačítka P3. Zchlazování a zmrazování Pro každý program je možné vybrat proces zmrazování nebo zchlazování. Pro spuštění funkce zchlazování stiskněte tlačítko P6 a pro zmrazení stiskněte tlačítko P5. Po ukončení pracovního cyklu se šoker automaticky přepna do skladovacího režimu. Vnitřní teplota je zobrazena na ukazateli D1 ve C a čas do ukončení procesu na ukazateli D2 v min. Kontrolka L2 svítí pokud je v chodu ventilátor. Ukončení cyklu je signalizováno blikáním ukazatele D2 cca 2 min před koncem. Ukončení cyklu je signalizováno akustickým signálem a na ukazateli D2 se zobrazí END. Zvukové znamení vypnete tlačítkem P4. Pro přerušení pracovního cyklu stiskněte tlačítko P4 po dobu 3 s. Šoker se vypne a na ukazatelích D1 a D2 se zobrazí OFF. Opětovné spuštění nastane po stisknutí tl. P4. Manuální mód Šoker lze řídit i manuálně. Na ukazateli D2 vyberte funkci MAN a stiskněte tlačítko P3. Tlačítky P1 a P2 nastavte požadovaný čas v rozsahu ( min ) - čas se zobrazí na ukazateli D2. Kontrolka L3 bliká. Stiskněte tlačítko P3 pro potvrzení nastaveného času a stisknutím tlačítka P5 nebo P6 zvolte proces zchlazení nebo zmrazení. Vpichovací sonda Zařízení automaticky rozpozná, zda je sonda vpíchnuta do potraviny nebo je nepoužívaná. Pokud je sonda vpíchnuta do potraviny, nejdříve se zobrazuje na displeji D2 uplynulý čas a aktuální tepolota komory D1. Po 8 minutách se automaticky přepne do režimu sondy diplej D2 zobrazí CUO. Zároveň displej D1 signalizuje teplotu uvnitř potraviny. Po dosažení požadované teploty + 2 o C se režim zchlazování ukončí a akusticky signalizuje ukončení procesu. Režim zamražení se ukončí po dosažení teploty - 18 o C a udržuje tuto teplotu. Chybová hlášení Chybová hlášení jsou zobrazována na ukazatelích D1 a D2. ALL por = alarm dveří - při otevření dveří během pracovního cyklu se po 2s zastaví ventilátor a pak kompresor. Po opětovném zavření dveří pracovní cyklus pokračuje. ALL Son = sonda komory - nefunkční sonda komory. ALL c Pr = kompresor alarm - klikson se zapne víc jak 5x, kompresor se automaticky vypne - zrušení tohoto alarmu stiskněte tlačítko P4. Odmrazování Vyberte program GEL a stiskněte tlačítko P5, tím zapnete odmrazení - otevřete dveře šokeru a 6

7 stiskněte tlačítko P3(SET). Proces trvá 5 minut, během procesu svítí LED2 a na ukazatelích 1 a 2 sví DEFROSTING. Pokud zavřete dveře proces se přeruší a přepnese do funkce GEL. Pokud je nutné čas rozmrazování prodloužit stiskněte před ukončením prospektu tlačítko P3 znovu. Zobrazení programů na ukazateli SH - 23 tg zelenina MS vepřové PSc pečivo FM ovoce MP drůbež ice zmrzlina SF ryby cbt zelenina vařená Man manuální cyklu MB hovězí cbc maso vařené Čištění a údržba Po ukončení práce se zchlazovačem jej vždy řádně vyčistěte pro zajištění správné funkce a hygienické nezávadnosti stroje. Vyčistěte všechny pracovní plochy stroje a vymyjte záchytnou nádobu na kondenzát. Zařízení uchovávejte v čistotě i v průběhu používání. Pro čistění a sanitaci používejte pouze neagresivní detergenty. Pro čistění a odstraňování nečistot nepožívejte hrubé nářadí, drátěné kartáče ani škrabky. Uchovávání chlazených potravin Po zchlazení/zmrazení potravin doporučujeme uchovávat potraviny v chladícím boxu při +4 C a v mrazícím boxu při - 20 C, je nutné je však před uskladněním přikrýt v nádobách nebo je zabalit, ideální je balit do vakuových sáčků. Upozornění Zchlazovací zařízení nesmí být požíváno jako běžný chladící box! Zařízení je vybaveno šuplíkem pro zachycování zkondenzované vody. Pracovní kondenzátor je umístěn v zadní části zařízení za mřížkou, jeho údržba a čistota zajišťuje správný chod zařízení. Agregát se nesmí čistit hrubými předměty, pouze vlhkým hadrem! Pří údržbě a provozu zařízení používejte ochranné pomůcky - rukavice, ochranné brýle a respirátor. Jakákoliv odborná údržba zařízení smí být prováděna pouze pracovníkem servisu, která byla dostatečně poučena a seznámena se všemi funkcemi stroje. Zařízení obsahuje chladící a mazací tekutiny, jakékoliv poškození čí recyklace zařízení musí splňovat zákonné normy pro ochranu zdraví lidu a ekologických požadavků dané země! Doba zchlazování/zmrazování potravin Před zchlazováním/zmrazováním doporučujeme uvařené potraviny nechat vychladnout alespoň na teplotu 75 C, vlastní chladící proces se potom výrazně urychlí a dochází tak k výrazné úspoře elektrické energie a pracovního času. ŠOKOVÉ ZCHLAZOVÁNÍ: +70 C až na +3 C. 90 minut ŠOKOVÉ ZMRAZOVÁNÍ: +70 C až na -18 C 230 minut Šokové zchlazování potravin umožňuje uchovávat potraviny v čerstvém stavu bez ztrát vůní a kvality až po dobu několika dnů! Uchovávání zchlazených potravin provádějte v chladících boxech při +3 C. Zachlazené potraviny spotřebujte během následujících 5 dnů. Šokové zmrazování potravin umožňuje uchovávat potraviny v čerstvém stavu bez ztrát vůní a kvality až po dobu několika týdnů! Maximální přípustná norma pro zamrazování potravin je však 2 měsíce! Uchovávaní potravin je nutné zajišťovat v mrazících boxech při -18 C. UPOZORNĚNÍ Záruka se nevztahuje na všechny spotřební díly podléhající běžnému opotřebení (gumová těsnění, žárovky, skleněné a plastové díly atd.). Záruka se též nevztahuje na zařízení pokud není provedena instalace v souladu s návodem oprávněným pracovníkem dle odpovídajících norem a pokud bylo se zařízením neodborně manipulováno (zásahy do vnitřního zařízení) nebo bylo obsluhováno nezaškoleným personálem a v rozporu s návodem k použití, dále se záruka nevztahuje na poškození přírodními vlivy či jiným vnějším zásahem a při nedodržování zásad pravidelného čištění a údržby. Přepravní obaly a zařízení po ukončení životnosti odevzdejte do sběru, dle předpisů o nakládání s odpadem a nebezpečným odpadem. 7

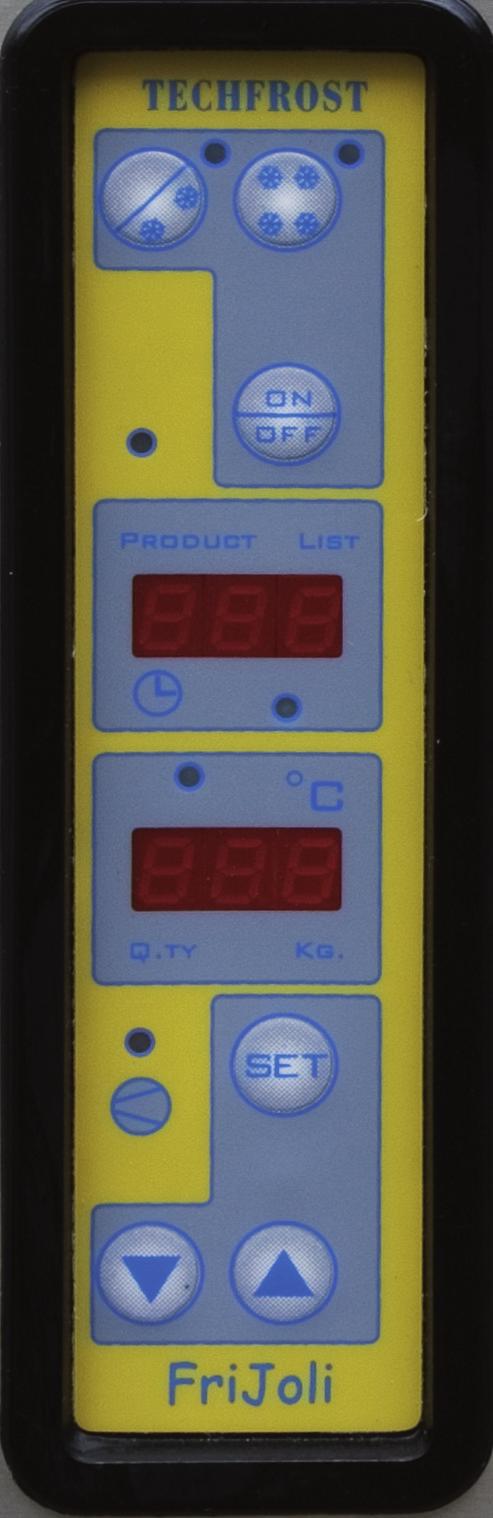

8 OVLÁDACÍ PANEL SH(S) - 23 (OBR. 1) P6 L6 L5 P5 D1 D2 L1 Množství produktu / teploty Druh produktu / funkce Alarm - bliká červeně L4 D2 P4 L2 L3 L4 Zelená kontrolka, svítí, ventilátor se točí / bliká při nastavování množství produktu Zelená kontrolka, při manuálním nastavení druhu produktu, bliká Zelená kontrolka, svítí při vypnutí šokeru L3 L5 Zelená kontrolka, bliká při mrazicím cyklu L2 D1 L6 P1 Zelená kontrolka, bliká při chladicím cyklu Tlačítko pro zvýšení hodnoty P2 Tlačítko pro zvýšení hodnoty L1 P3 P3 P4 Nastavit, potvrdit Zapnuto / vypnuto P1 P2 P5 P6 Zapnutí zmrazovacího cyklu Zapnutí zchlazovacího cyklu SCHÉMA ZAPOJENÍ SH(S) - 23 (OBR. 2) KANÁL ZAŘÍZENÍ KONTAKT BARVA KABELU CN2 CN3 CN4 CN5 CN6 CN7 DVEŘE SONDA KOMORY KOMPRESOR / VEN- TILÁTOR KONDEN- ZAČNÍ PŘÍVOD VENTILÁTOR VÝPAR- NÍKU NEOBSAZENO ŘÍDÍCÍ PANEL MODRÝ HNĚDÝ ČERNÝ ČERNÝ HNĚDÝ/ČERNÝ MODRÝ/ČERNÝ MODRÝ HNĚDÝ HNĚDÝ MODRÝ seznam servisních organizací: CZ: RM GAGTRO CZ s.r.o., Náchodská 818/16, Praha 9, tel , info@rmgastro.cz, SK: RM GASTRO - JAZ s.r.o., Rybárska 1, Nové Město nad Váhom, tel , obchod@rmgastro.sk, 8
