1 KATALOG/CENÍK 2017 LISOVACÍ TVAROVKY A ZÁVITOVÉ ADAPTÉRY

2 LISOVACÍ TVAROVKY A ZÁVITOVÉ ADAPTÉRY Ceny (bez DPH) uvedené v katalogu jsou platné od Aktuální ceny na Veškeré údaje uvedené v tomto katalogu mají pouze informativní charakter. Společnost KIIP a.s. si vyhrazuje právo tyto informace kdykoliv bez upozornění změnit z technických nebo obchodních důvodů.

3 Lisovací tvarovky a závitové adaptéry Společnost KIIP a.s. nově nabízí na českém trhu lisovací syntetické (PVDF) a mosazné tvarovky a mosazné závitové adaptéry od renomovaného belgického výrobce, společnosti Industries NV. Výhodou syntetických PVDF tvarovek je možnost jejich použití jak na rozvody sanity tak i rozvodů topení a to až do dimenze 90x7. Díky použití vysoce kvalitního plastového materiálu PVDF (Polyvinylidene fluoride) a lisovacího pouzdra z nerez oceli jsou tyto tvarovky odolné korozi. Tyto tvarovky jsou nabízeny v mnoha různých rozměrových verzích a rovněž v široké škále různě redukovaných dimenzí. Unikátní je i způsob lisování a spojování velkých dimenzí od 90x7 i jejich redukování na nižší dimenze. Další výhodou je jejich možná dilatace až o cca 10 od osy, pro snadnější propojení rozvodu. Lisovací tvarovky z PVDF jsou cenově výhodnější v porovnání s běžnými mosaznými tvarovkami. Z množství nabízených variant těchto PVDF tvarovek je patrný směr kterým se bude i nadále technologie lisovaných spojů a přechodů ubírat. Společnost KIIP a.s. však nabízí i standartní mosazné lisovací tvarovky a mosazné závitové adaptéry. Všechny tyto tvarovky (PVDF i mosazné) a závitové adaptéry jsou spolu s vícevrstvými trubkami PE-Xc/Al/PE-Xc od společnosti Industries NV, certifikovány pro tlakové rozvody pitné vody, teplé vody, ústředního vytápění a nízkoteplotního podlahového vytápění (ITC, Zlín).

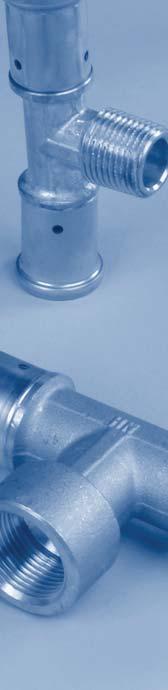

4 MOSAZ TVAROVKY

5 MOSAZ TVAROVKY Produkt Lisovací nástěnka (výška 52 mm) 2P x1/2" (52 mm) 160,00 A * 2P x1/2" (52 mm) 151,00 A * 2P x1/2" (52 mm) 160,00 A * 2P x3/4" (52 mm) 180,00 A * MOSAZ TVAROVKY 2P x3/4" (52 mm) 212,00 A * 1P x16 96,00 A 1P x18 173,00 A Lisovací kolínko 90 1P x20 114,00 A 1P x26 189,00 A 1P x32 300,00 A Lisovací nástěnka krátká verze 2P-1604K 16x1/2" (35 mm) 134,00 A * 4P x1/2" (78 mm) 230,00 A * Lisovací nástěnka prodloužená verze 4P x1/2" (78 mm) 209,00 A * 4P x1/2" (78 mm) 210,00 A * 3P x1/2"x16 (52 mm) 244,00 A * Dvojitá lisovací nástěnka (výška 52 mm) 3P x1/2"x20 (52 mm) 276,00 A * Dvojitá lisovací nástěnka (výška 52 mm), rovnoběžné připojení trubek 3PM V 16x1/2"x16 (50 mm) 386,00 A * 3PM V 20x1/2"x20 (50 mm) 396,00 A * Dvojitá lisovací nástěnka (krátká verze), rovnoběžné připojení trubek 3PM VK 16x1/2"x16 (40 mm) 381,00 A * 3PM VK 20x1/2"x20 (40 mm) 391,00 A *

6 Produkt 7P x3/4" (78 mm) 261,00 A * Lisovací nástěnka s vnějším závitem 7P x3/4" (78 mm) 276,00 A * 7P x3/4" (78 mm) 265,00 A * 7P-1605K 16x3/4" (65 mm) 246,00 A * Sanitární lisovací připojení 8P x1/2" 224,00 A * 28P x1/2"x16x1/2" (153) 356,00 A * Lisovací dvojnástěnka pro připojení baterie do stěny (rozteč 120 mm) 28PV x3/8"x16x3/8" (120) 349,00 A * Lisovací dvojnástěnka pro připojení baterie do stěny (rozteč 153 mm) 28PV x1/2"x16x1/2" (153) 347,00 A * Lisovací dvojnástěnka pro připojení baterie pro omítky 28PF x1/2"x16x1/2" 624,00 A *

7 Produkt Lisovací kolínko 90 6P x1/2" 88,00 A 6P x1/2" 132,00 A 6P x1/2" 135,00 A 6P x3/4" 145,00 A MOSAZ TVAROVKY 6P x3/4" 166,00 A 6P x1" 268,00 A 5P x3/8" 143,00 A 5P x1/2" 92,00 A 5P x1/2" 137,00 A Lisovací kolínko 90 s vnějším závitem 5P x1/2" 144,00 A 5P x3/4" 110,00 A 5P x3/4" 159,00 A 5P x1" 268,00 A 9P x16x16 160,00 A 9P x18x18 202,00 A Lisovací T-kus neredukovaný 9P x20x20 210,00 A 9P x26x26 268,00 A 9P x32x32 485,00 A 10P x16x18 232,00 A 10P x16x20 180,00 A 10P x18x20 260,00 A 10P x16x26 250,00 A Lisovací T-kus redukovaný (na středu) 10P x18x26 343,00 A 10P x20x26 261,00 A 10P x16x32 415,00 A 10P x20x32 400,00 A 10P x26x32 440,00 A

8 Produkt 11P x16x16 233,00 A 11P x16x16 170,00 A 11P x18x18 260,00 A 11P x20x16 205,00 A Lisovací T-kus redukovaný (v linii) 11P x16x20 238,00 A 11P x20x20 218,00 A 11P x26x16 272,00 A 11P x26x20 275,00 A 11P x20x26 434,00 A 11P x26x26 399,00 A 12P x18x16 233,00 A Lisovací T-kus redukovaný (ze středu) 12P x20x16 178,00 A 12P x26x20 255,00 A 12P x32x26 384,00 A 13P x1/2"x16 146,00 A 13P x1/2"x20 188,00 A 13P x3/4"x20 262,00 A Lisovací T-kus 13P x1/2"x20 292,00 A 13P x1/2"x26 274,00 A 13P x3/4"x26 276,00 A 13P x3/4"x32 422,00 A 13P x1"x32 428,00 A 13P x5/4"x32 485,00 A 14P x1/2"x16 155,00 A 14P x1/2"x20 188,00 A 14P x3/4"x20 249,00 A Lisovací T-kus s vnějším závitem 14P x1/2"x26 274,00 A 14P x3/4"x26 278,00 A 14P x1"x26 370,00 A 14P x3/4"x32 411,00 A 14P x1"x32 420,00 A 15P x16 88,00 A 15P x18 138,00 A Lisovací spojka 15P x20 99,00 A 15P x26 165,00 A 15P x32 235,00 A

9 Produkt Lisovací spojka redukovaná 16P x16 135,00 A 16P x16 94,00 A 16P x18 144,00 A 16P x16 118,00 A 16P x20 141,00 A MOSAZ TVAROVKY 16P x16 205,00 A 16P x20 224,00 A 16P x26 210,00 A 17P x3/8" 95,00 A 17P x1/2" 70,00 A 17P x1/2" 105,00 A 17P x3/4" 121,00 A Lisovací přechod s vnějším závitem 17P x1/2" 96,00 A 17P x3/4" 117,00 A 17P x3/4" 138,00 A 17P x1" 177,00 A 17P x1" 210,00 A 17P x5/4" 278,00 A 18P x1/2" 88,00 A 18P x1/2" 98,00 A 18P x3/4" 128,00 A 18P x1/2" 101,00 A Lisovací přechod 18P x3/4" 113,00 A 18P x3/4" 141,00 A 18P x1" 190,00 A 18P x1" 216,00 A 18P x5/4" 305,00 A 19P x3/4" EK 110,00 A Lisovací připojovací šroubení pro euroconus provedení nikl 19P x3/4" EK 135,00 A 19P x3/4" EK 115,00 A

10 Produkt Lisovací připojovací šroubení pro euroconus, rohové 90 provedení nikl 33P x3/4" EK 142,00 A 34P x1/2" 162,00 A Lisovací přechod s převlečnou matkou rohový 90 34P x3/4" 165,00 A 34P x3/4" 168,00 A 34P x1" 321,00 A 26P x1/2" 175,00 A 26P x3/4" 177,00 A 26P x3/4" 168,00 A Lisovací připojovací šroubení s vnějším závitem a rovnou dosedací plochou 26P x1/2" 170,00 A 26P x3/4" 248,00 A 26P x3/4" 250,00 A 26P x1" 301,00 A 26P x1" 630,00 A 26P-16Z03 16x3/8" 148,00 A 26P-16Z04 16x1/2" 88,00 A 26P-16Z05 16x3/4" 103,00 A Lisovací připojovací šroubení s převlečnou matkou 26P-18Z05 18x3/4" 105,00 A 26P-20Z04 20x1/2" 106,00 A 26P-20Z05 20x3/4" 108,00 A 26P-26Z06 26x1" 191,00 A 26P-32Z06 32x1" 226,00 A 26P-32Z07 32x5/4" 371,00 A N04 3/4"x1/2" 38,00 A Vsuvka pro 26P-Z N05 3/4"x3/4" 96,00 A N0605 1"x3/4" 98,00 A 27P x26 310,00 A Lisovací oblouk 45 27P x32 358,00 A 29P x12 (50 mm) 188,00 A * Lisovací přechod na měděnou trubku (pro svěrné šroubení) 29P x15 (50 mm) 168,00 A 29P x18 (50 mm) 215,00 A 29P x22 (50 mm) 220,00 A 29P x22 (50 mm) 233,00 A

11 Produkt Lisovací přechod na měděnou trubku, rohový 37P-1612L 16x12 Cu (227 mm) 308,00 A * 37P-1615L 16x15 Cu (227 mm) 310,00 A ZÁVITOVÁ MOSAZ ADAPTÉRY 30P-1615S 16x15 Cu 149,00 A Lisovací přechod na měděnou trubku (adaptérové připojení) 30P-2022S 20x22 Cu 159,00 A 30P-2622S 26x22 Cu 175,00 A Lisovací kolenový přechod na měděnou trubku (adaptérové připojení) 40P-1615S 16x15 Cu 115,00 A 40P-2022S 20x22 Cu 301,00 A 40P-2622S 26x22 Cu 365,00 A 31P x16x16 685,00 A * 31P x16x20 602,00 A * Lisovací dvojitý křížený T-kus 31P x16x16 606,00 A * 31P x16x20 646,00 A * 31P x20x20 622,00 A * 32P-1615P 16x15Cu V-profile 220,00 A Lisovací přechod na lisovanou měď (V-profil) 32P-2022P 20x22Cu V-profile 235,00 A 32P-2622P 26x22Cu V-profile 260,00 A 35P-1612P 16x12Cu M-profile 136,00 A * 35P-1615P 16x15Cu M-profile 152,00 A * Lisovací přechod na lisovanou měď (M-profil) 35P-2018P 20x18Cu M-profile 168,00 A * 35P-2022P 20x22Cu M-profile 232,00 A * 35P-2622P 26x22Cu M-profile 235,00 A * 35P-3228P 32x28Cu M-profile 377,00 A * Izolační box pro dvojitý křížený T-kus ISO-BOX INSULATION BOX 125,00 A * Lisovací T-kus pro radiátorové připojení pro měděnou trubku Ø15, niklovaný, délka 300 mm 22P x15Cux16 536,00 A 22P x15Cux20 561,00 A * Lisovací T-kus pro radiátorové připojení pro měděnou trubku Ø15, niklovaný, délka mm 23P x15Cux16 852,00 A * 23P x15Cux18 876,00 A * 23P x15Cux20 876,00 A * Lisovací oblouk pro radiátorové připojení pro měděnou trubku Ø15, niklovaný, délka 300 mm 24P x15Cu 294,00 A 24P x15Cu 423,00 A 24P x15Cu 406,00 A * Lisovací oblouk pro radiátorové připojení pro měděnou trubku Ø15, niklovaný, délka mm 25P x15Cu 752,00 A * 25P x15Cu 772,00 A * 25P x15Cu 782,00 A *

12 Produkt Lisovací tvarovka pro připojení radiátoru krátká verze 20P x1/2" 1 438,00 A * Oblouk pro připojení měděné trubky (pro 21P) 21P x1/2" 185,00 A * Dvojitý lisovací oblouk pro připojení radiátoru, pro měděnou trubku Ø15, niklovaný, délka 300 mm, uzavřené konce 39P x1/2" (AS = 50 mm) 1 145,00 A * 52P16 16x16 545,00 A Lisovací spojka pro snadnou opravu 52P20 20x20 630,00 A 52P26 26x26 819,00 A 52P32 32x32 861,00 A BAP-H x16 350,00 A Kulový kohout s páčkou pro lisované rozvody BAP-H x20 350,00 A BAP-H x26 350,00 A BAP-H x32 620,00 A Uzavírací ventil DN10 pro lisované rozvody BAP-SV1610S 16x10 395,00 A * Ukončení s odvzdušňovacím ventilem pro lisované rozvody END CAP 16 průměr ,00 A *

13 ZÁVITOVÁ MOSAZ ADAPTÉRY Produkt A 16x1/2" + "O" kroužek 80,00 A ZA 16x1/2" 59,00 A * A 16x3/4" 93,00 A A 18x1/2" + "O" kroužek 92,00 A MOSAZ TVAROVKY A 18x3/4" 94,00 A Adaptér pro trubky s vnějším závitem A 20x1/2" + "O" kroužek 94,00 A ZA 20x1/2" 96,00 A * x3/4" 98,00 A A 26x3/4" 168,00 A A 26x1" 188,00 A A 32x1" 262,00 A A 16x16 136,00 A x18 172,00 A Adaptérová spojka A 20x20 182,00 A S 26x26 269,00 A A 32x32 374,00 A A 16x1/2" 88,00 A A 18x1/2" 98,00 A A 20x1/2" 122,00 A Adaptér pro trubky A 20x3/4" 110,00 A A 26x3/4" 172,00 A A 26x1" 182,00 A A 32x1" 285,00 A x16 128,00 A Adaptérové kolínko x20 162,00 A A 26x26 259,00 A A 32x32 442,00 A x1/2" 96,00 A x1/2" 118,00 A Adaptérové kolínko 90 s vnějším závitem S 20x3/4" 131,00 A s 26x3/4" 200,00 A A 26x1" 232,00 A x1" 371,00 A

14 Produkt A 16x1/2" 113,00 A x1/2" 115,00 A A 20x1/2" 131,00 A Adaptérové kolínko A 20x3/4" 176,00 A A 26x3/4" 223,00 A A 26x1" 358,00 A A 32x1" 396,00 A A 16x1/2" 113,00 A * x1/2" 118,00 A * Kolenová nástěnka s adaptérovým připojením x1/2" 171,00 A * A 20x3/4" 156,00 A * x1/2"x16 228,00 A * A 16x16x16 148,00 A x18x18 252,00 A Adaptérový T-kus A 20x20x20 258,00 A A 26x26x26 377,00 A A 32x32x32 575,00 A A 14x1/2"x14 148,00 A * A 16x1/2"x16 151,00 A x1/2"x18 173,00 A Adaptérový T-kus A 20x1/2"x20 201,00 A A 20x3/4"x20 221,00 A A 26x3/4"x26 389,00 A A 26x1"x26 355,00 A x1"x32 615,00 A Matka se vsuvkou a těsnícím kroužkem SN 16x1/2" 71,00 A * A 16x1/2"x16 148,00 A Adaptérový T-kus s vnějším závitem A 20x1/2"x20 199,00 A x3/4"x20 215,00 A A 26x3/4"x26 336,00 A x1"x26 348,00 A

15 Produkt Adaptér pro měděné trubky A 16x15 Cu (niklovaný) 65,00 A HA 16x15 Cu 55,00 A HA 20x22 Cu 79,00 A HA 26x28 Cu 155,00 A ZÁVITOVÁ MOSAZ ADAPTÉRY 13-V2622H 26x22 Cu 232,00 A * A 16x15 Cu 88,00 A Adaptérový přechod na měděné trubky A 20x22 Cu 142,00 A A 26x22 Cu 248,00 A A 26x28 Cu 270,00 A Adaptérový kříž A 16x16x16x16 305,00 A A 18x16x18 226,00 A A 20x16x16 246,00 A Adaptérový T-kus redukovaný A 20x16x20 250,00 A A 20x20x16 239,00 A A 26x16x26 352,00 A A 26x20x26 385,00 A x26x32 720,00 A EK16-2 Ø16 55,00 A EK17-2 Ø17 57,00 A Adaptér na připojení Euroconus provedení nikl (3/4"F) EK18-2 Ø18 59,00 A EK20-2 Ø20 61,00 A EKH16-2 Ø16 59,00 A Euroconusový adaptér (3/4"F) pro připojení měděné trubky 15 mm EK15-2 Ø15 58,00 A *

16 Produkt SPLIT16 Ø16 10,00 A Svěrný kroužek pro Euroconus SPLIT17 Ø17 10,00 A SPLIT18 Ø18 10,00 A SPLIT20 Ø20 13,00 A Svěrný kroužek (není pro EC) SPLIT-S16 Ø16 10,00 A SPLIT-S20 Ø20 12,00 A Koleno 90 pro adaptéry Euroconus (3/4"M) AB1420 3/4"x3/4" for EK 84,00 A Koleno 90 pro adaptéry Euroconus (3/4"M) x 1/2" vnějším závitem ABEK04 1/2"x3/4" - 1/2" 86,00 A T-kus pro adaptéry Euroconus AT1420 3/4"x3/4"x3/4" 88,00 A Spojka pro adaptéry Euroconus (3/4"M) AD-EKEK 3/4"x3/4" for EK 55,00 A Adaptérový přechod Euroconus (3/4"M) na 1/2" vnější závit AN1420 1/2"x3/4" for EK 55,00 A Adaptérová nástěnka a 2x připojení Euroconus 3EK /4"x1/2"x3/4" 342,00 A *

17 PVDF TVAROVKY

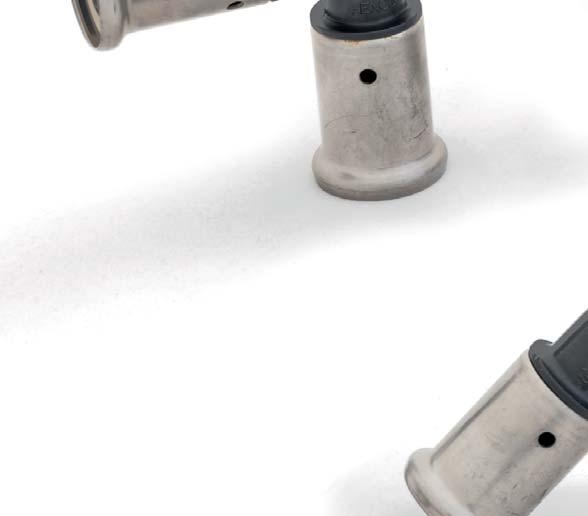

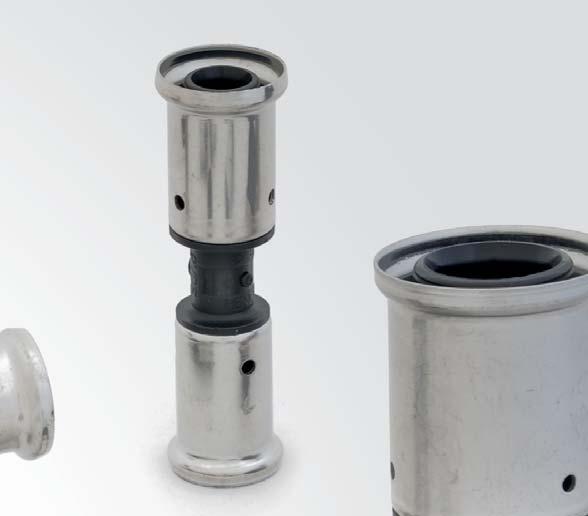

18 PVDF lisovací tvarovky Více než 25 let zkušeností s materiálem PVDF Sanitární rozvody, rozvody topení, pitné vody, plynu a stlačeného vzduchu Široký sortiment: mm Tělo tvarovky PVDF Nízká hmotnost (výroba/přeprava) Ohebnost (10º) Odolné vůči vysoké teplotě a tlaku Lisovací nátrubek Vynikající mechanická odolnost Fixní upevnění 3 sledovací otvory Nerezová ocel tvarovaná pro správné umístění trubky Mosaz odolná vůči korozi (DZR) Výhody PVDF lisovacích tvarovek Instalace síla a ohebnost PVDF lisovacích tvarovek Při 20 ºC/10 barech, tvarovka PVDF nevykazuje žádný posun Při 95 ºC/10 barech, tvarovka PVDF absorbuje síly roztažnosti trubek

19 PVDF TVAROVKY Produkt Kolínko 90 1PK x16 86,00 A 1PK x18 92,00 A 1PK x20 101,00 A 1PK x26 174,00 A 1PK x32 272,00 A PVDF TVAROVKY 1PK x40 374,00 A * 1PK x50 521,00 A * 1PK X63 913,00 A * 2PK x3/8" (56 mm) 146,00 A * 2PK-1604BP 16x1/2" (56 mm) 130,00 A * Kolenová nástěnka 2PK-1804BP 18x1/2" (56 mm) 144,00 A 2PK-2004BP 20x1/2" (56 mm) 147,00 A 2PK x3/4" (56 mm) 197,00 A * 2PK x3/4" (56 mm) 236,00 A * Držák nástěnky H For: 2PK, 2PK-K, 3PK 132,00 A * Kolenová nástěnka krátká 2PK-1604KBP 16x1/2" (40 mm) 117,00 A * 3PK BP 16x1/2"x16 (40 mm) 200,00 A * Dvojitá kolenová nástěnka krátká 3PK BP 20x1/2"x20 (40 mm) 216,00 A * Zátka pro 1/2" vnitřní závit BP04 1/2" 5,00 A

20 Produkt 5PK x1/2" 127,00 A 5PK x1/2" 148,00 A 5PK x1/2" 144,00 A 5PK x3/4" 185,00 A Kolínko s vnějším závitem 5PK x3/4" 212,00 A 5PK x1" 312,00 A 5PK x5/4" 575,00 A * 5PK x5/4" 664,00 A * 5PK x6/4" 862,00 A * 5PK x2" 1 550,00 A * 6PK x3/8" 122,00 A 6PK-1604BP 16x1/2" 110,00 A 6PK-1804BP 18x1/2" 123,00 A 6PK-2004BP 20x1/2" 116,00 A 6PK x3/4" 147,00 A Kolínko 6PK x3/4" 167,00 A 6PK x1" 264,00 A 6PK x5/4" 506,00 A * 6PK x5/4" 578,00 A * 6PK x6/4" 818,00 A * 6PK x2" 1 462,00 A * 9PK x16x16 124,00 A 9PK x18x18 135,00 A 9PK x20x20 146,00 A Lisovací T-Kus 9PK x26x26 256,00 A 9PK x32x32 402,00 A 9PK x40x40 545,00 A * 9PK x50x50 735,00 A * 9PK x63x ,00 A *

21 Produkt Lisovací T-Kus redukovaný (na středu) Lisovací T-Kus redukovaný (na větvích) 10PK x16x18 132,00 A 10PK x14x20 139,00 A * 10PK x16x20 138,00 A 10PK x18x20 143,00 A 10PK x16x26 209,00 A 10PK x18x26 215,00 A 10PK x20x26 217,00 A 10PK x16x32 312,00 A 10PK x18x32 315,00 A 10PK x20x32 318,00 A 10PK x26x32 356,00 A 10PK x16x40 392,00 A * 10PK x20x40 395,00 A * 10PK x26x40 447,00 A * 10PK x32x40 508,00 A * 10PK x20x50 518,00 A * 10PK x26x50 563,00 A * 10PK x32x50 615,00 A * 10PK x40x50 665,00 A * 10PK x26x63 923,00 A * 10PK x32x63 971,00 A * 10PK x40x ,00 A * 10PK x50x ,00 A * 11PK x16x16 129,00 A 11PK x16x16 132,00 A 11PK x18x18 142,00 A 11PK x20x16 142,00 A 11PK x16x16 142,00 A 11PK x16x20 180,00 A 11PK x20x16 180,00 A 11PK x20x20 184,00 A 11PK x26x16 216,00 A 11PK x26x20 226,00 A 11PK x20x26 281,00 A 11PK x26x26 312,00 A 11PK x20x32 353,00 A * 11PK x26x32 410,00 A * 11PK x32x32 455,00 A * 11PK x40x26 475,00 A * 11PK x40x32 512,00 A * 11PK x20x40 468,00 A * 11PK x26x40 506,00 A * 11PK x32x40 558,00 A * 11PK x40x40 618,00 A * PVDF TVAROVKY

22 Produkt 12PK x18x16 128,00 A 12PK x20x16 134,00 A Lisovací T-Kus (zvětšený na středu) 12PK x26x20 188,00 A 12PK x32x26 308,00 A 12PK x40x32 450,00 A * 12PK x50x40 606,00 A * 13PK BP 16x1/2"x16 185,00 A 13PK BP 18x1/2"x18 185,00 A 13PK BP 20x1/2"x20 185,00 A 13PK x3/4"x20 224,00 A 13PK BP 26x1/2"x20 224,00 A 13PK BP 26x1/2"x26 254,00 A Lisovací T-Kus (na středu) 13PK x3/4"x26 288,00 A 13PK x3/4"x32 389,00 A 13PK x1"x32 440,00 A 13PK x5/4"x32 570,00 A 13PK x1"x40 534,00 A * 13PK x5/4"x40 676,00 A * 13PK x6/4"x ,00 A * 13PK x2"x ,00 A * 14PK x1/2"x16 203,00 A 14PK x1/2"x18 220,00 A 14PK x1/2"x20 220,00 A 14PK x3/4"x20 263,00 A 14PK x1/2"x26 292,00 A Lisovací T-Kus s vnějším závitem (na středu) 14PK x3/4"x26 340,00 A 14PK x1"x26 390,00 A 14PK x3/4"x32 442,00 A 14PK x1"x40 580,00 A * 14PK x5/4"x40 730,00 A * 14PK x6/4"x ,00 A * 14PK x2"x ,00 A * 15PK x16 82,00 A 15PK x18 86,00 A 15PK x20 94,00 A Lisovací spojka 15PK x26 171,00 A 15PK x32 252,00 A 15PK x40 330,00 A * 15PK x50 444,00 A * 15PK x63 780,00 A *

23 Produkt 16PK x16 88,00 A 16PK x16 92,00 A 16PK x18 92,00 A 16PK x16 130,00 A 16PK x18 130,00 A PVDF TVAROVKY 16PK x20 130,00 A 16PK x16 182,00 A Lisovací spojka redukovaná 16PK x20 182,00 A 16PK x26 218,00 A 16PK x26 268,00 A * 16PK x32 305,00 A * 16PK x32 380,00 A * 16PK x40 390,00 A * 16PK x40 630,00 A * 16PK x50 658,00 A * 17PK x1/2" 98,00 A 17PK x1/2" 112,00 A 17PK x3/4" 142,00 A 17PK x1/2" 105,00 A 17PK x3/4" 135,00 A Lisovací přechod s vnějším závitem 17PK x3/4" 150,00 A 17PK x1" 200,00 A 17PK x1" 232,00 A 17PK x5/4" 315,00 A 17PK x1" 322,00 A * 17PK x5/4" 465,00 A * 17PK x6/4" 735,00 A * 17PK x2" 1 299,00 A * 18PK x1/2" 76,00 A 18PK x1/2" 90,00 A 18PK x3/4" 115,00 A 18PK x1/2" 90,00 A 18PK x3/4" 105,00 A Lisovací přechod 18PK x3/4" 126,00 A 18PK x1" 165,00 A 18PK x1" 192,00 A 18PK x5/4" 290,00 A 18PK x1" 305,00 A * 18PK x5/4" 428,00 A * 18PK x6/4" 789,00 A * 18PK x2" 1 439,00 A *

24 Produkt Lisovací přechod na Euroconus 19PK x3/4" 98,00 A 19PK x3/4" 108,00 A 27PK x40 350,00 A * Lisovací oblouk 45 27PK x50 485,00 A * 27PK x63 850,00 A * Držák pro 28PK-xxx 28PK-04 1/2" 55,00 A Lisovací dvojnástěnka (s 2PK-1604) 2x (16x1/2) rozteč 153 mm 28PK-2P- K1604BP 2x(16x1/2") 335,00 A Lisovací dvojnástěnka (s 6PK-1604) 2x (16x1/2) rozteč 153 mm 28PK-6P- K1604BP 2x(16x1/2") 285,00 A Lisovací dvojnástěnka (s 13PK-1604) 2x (16x1/2) rozteč 153 mm 28PK-13P- K1604BP 2x(16x1/2") 390,00 A 53PK40 40x40 885,00 A * Lisovací spojka pro snadnou opravu 53PK50 50x50 979,00 A * 53PK63 63x ,00 A * Lisovací připojovací šroubení s rovnou těsnící plochou plastové provedení 26PK x3/4" 88,00 A 26PK x3/4" 101,00 A 26PK x6/4" 1 299,00 A * Lisovací připojovací šroubení s rovnou těsnící plochou mosazné provedení 26PK x2" 1 965,00 A * 26PK x2,5" 3 255,00 A *

25 Vizuální upozornění na nezalisovaný nebo špatně zalisovaný spoj Nezalisované netěsní PVDF TVAROVKY Zalisované těsní Lisovací profily lisovací tvarovky (PVDF i mosaz) mohou být lisovány pouze uvedenými profily. BE profil TH profil Tvarovky Ø14 Ø26 ANO ANO Tvarovky Ø32 Ø40 ANO NE Tvarovky Ø50 Ø75 ANO NE

26 PVDF TVAROVKY PRO VELKÉ DIMENZE HN Produkt 1HNA HNAxHNA 462,00 A * Koleno 90 pro velké dimenze HNA (75 mm); HNB (90 mm) 1HNB HNBxHNB 1 820,00 A * 9HNA HNAxHNAxHNA 625,00 A * T-Kus pro velké dimenze HNA (75 mm); HNB (90 mm) 9HNB HNBxHNBxHNB 2 240,00 A * Redukce pro velké dimenze HN (90x75) 16HNBA HNBxHNA 320,00 A * 27HNA HNAxHNA 350,00 A * Oblouk 45 pro velké dimenze HNA (75 mm); HNB (90 mm) 27HNB HNBxHNB 835,00 A * 8HNA-PK40 HNAx40 (75x40) 280,00 A * 8HNA-PK50 HNAx50 (75x50) 340,00 A * Lisovací fitinka pro velké dimenze HN 8HNA-PK63 HNAx63 (75x63) 470,00 A * 8HNA-PK75 HNAx75 (75x75) 970,00 A * 8HNB-PK90 HNBx90 (90x90) 1 710,00 A *

27 Produkt Stahovací objímky pro velké dimenze HN HNA pro 75 mm 1 230,00 A * HNB pro 90 mm 1 640,00 A * PVDF TVAROVKY Závlačka pro stahovací objímky HN HN-PEN pro HN 46,00 A * HNA-U HNA (75 mm) 86,00 A * Těsnící kroužek pro stahovací objímky HN HNB-U HNB (90 mm) 86,00 A * 17HNA-10 HNAx2" (75x2") 1 670,00 A * Přechod s vnějším závitem pro velké dimenze HN 17HNA-12 HNAx2,5" (75x2,5") 2 170,00 A * 18HNA-06 HNAx1" (75x1") 1 410,00 A * 18HNA-10 HNAx2" (75x2") 1 640,00 A * Přechod pro velké dimenze HN 18HNA-12 HNAx2,5" (75x2,5") 2 460,00 A * 18HNB-14 HNBx3" (90x3") 3 300,00 A * HNA-STOP HNA (75 mm) 1 220,00 A * Zátka pro velké dimenze HN HNB-STOP HNB (90 mm) 1 760,00 A * Přechod HNA (75 mm) na Eurocons 3/4" s vnějším závitem HNA-EK05 HNA x 3/4" EK 655,00 A *

28 Detailní přehled možností spojování velkých dimenzí HN HNA = 75 mm HNB = 90 mm 1PK 1 1HNA nebo 1HNB 2 HNA nebo HNB 3 8HNA-PK40 (nebo PK50, PK63, PK75, 8HNB-PK90) Příklad sestavení: koleno 1PK-7575 (75x75) = 1x 1HNA + 2x HNA + 2x 8HNA-PK75 5PK / 6PK HNA nebo 1HNB HNA nebo HNB 8HNA-PK75 nebo 8HNB-PK90 17HNA-10 nebo 17HNA-12 nebo 18HNA-06 nebo 18HNA-10 nebo 18HNA-12 nebo 18HNB-14 Příklad sestavení: kolenový přechod 5PK-7510 (75x2 ) = 1x 1HNA + 2x HNA + 1x 8HNA-PK75 + 1x 17HNA-10 9PK / 10PK / 11PK / 12PK (75 mm) 1 9HNA 2 HNA 3 8HNA-PK75 nebo 8HNB-PK90 4 8HNA-PK40 nebo 8HNA-PK50 nebo 8HNA-PK63 nebo 8HNA-PK75 Příklad sestavení: T-kus 9PK (75x75x75) = 1x 9HNA + 3x HNA + 3x 8HNA-PK75 10PK / 11PK / 12PK (90 mm) HNB HNB 8HNB-PK90 16HNAB HNA 8HNA-PK40 nebo 8HNA-PK50 nebo 8HNA-PK63 nebo 8HNA-PK75 Příklad sestavení: redukovaný T-kus 10PK (90x50x90) = 1x 9HNB + 3x HNB + 2x 8HNB-PK90 + 1x 16HNAB + 1x HNA + 1x 8HNA-PK50 13PK / 14PK HNA nebo 9HNB HNA nebo HNB 8HNA-PK75 nebo 8HNB-PK90 17HNA-10 nebo 17HNA-12 nebo 18HNA-06 nebo 18HNA-10 nebo 18HNA-12 nebo 18HNB-14 Příklad sestavení: T-kus 13PK (75x1 x75) = 1x 9HNA + 3x HNA + 2x 8HNA-PK75 + 1x 18HNA-06

29 15PK / 16PK 1 HNA nebo HNB 2 8HNA-PK75 nebo 8HNB-PK90 PVDF TVAROVKY Příklad sestavení: spojka 15PK-7575 (75x75) = 1x HNA + 2x 8HNA-PK75 16PK HNAB HNB 8HNA-PK75 nebo 8HNB-PK90 HNA 8HNA-PK40 nebo 8HNA-PK50 nebo 8HNA-PK63 Příklad sestavení: redukovaná spojka 16PK-9063 (90x63) = 1x 16HNAB + 1x HNB + 1x 8HNB-PK90 + 1x HNA + 1x 8HNA-PK63 16PK HNA 8HNA-PK75 HNA-EK05 19P-1605 nebo 19P-1805 nebo 19P-2005 nebo 33P-1605 nebo 19SK-1605 nebo 19SK-2005 (mosazné lisovací tvarovky) 17PK / 18PK HNA nebo HNB 8HNA-PK40 nebo 8HNA-PK50 nebo 8HNA-PK63 nebo 8HNA-PK75 nebo 8HNB-PK90 17HNA-10 nebo 17HNA-12 nebo 18HNA-06 nebo 18HNA-10 nebo 18HNA-12 nebo 18HNB-14 Příklad sestavení: přechod 18PK-7512 (75x2,5 )= 1x HNA + 1x 8HNA-PK75 + 1x 18HNA-12 27PK 1 27HNA nebo 27HNB 2 HNA nebo HNB 3 8HNA-PK75 nebo 8HNB-PK90 Příklad sestavení: oblouk 27PK-9090 (90x90) = 1x 27HNB + 2x HNB + 2x 8HNB-PK90

30 Technologický postup pro lisování velkých dimenzí HN

31 Montážní návod pro spojování velkých dimenzí HN PVDF TVAROVKY SET NÁŘADÍ PRO LISOVÁNÍ VELKÝCH DIMENZÍ Po předchozí dohodě ZAPŮJČÍME KOMPLETAČNÍ SADU pro lisování velkých dimenzí HN.

32 KIIP a.s. V Ráji Pardubice tel.: info@kiip.cz IČ: , DIČ: CZ VÁŠ DODAVATEL SYSTÉMU: lisovací tvarovky a závitové adaptéry
