SDC aplikace - návod k instalaci. Somfy Digital Control application

Transkript

1 SDC aplikace - návod k instalaci Somfy Digital Control application 1

2 Tento návod popisuje, jak nainstalovat do svého tabletu, chytrého telefonu nebo počítače (dále vaše zařízení) SDC aplikaci. Somfy SDC aplikace slouží k ovládání: RTS motorů nebo motorů s RTS přijímačem Sonnese RS485 motorů ILT2 motorů připojených přes RS485 4ILT interface RS485 motor controllerů Somfy SDC aplikace byla vytvořena na konzoli iridium Mobile. Proto se nejdříve musí do vašeho zařízení nainstalovat iridium client application. Do ní se pak nahraje SDC aplikace pomocí programu iridiumtransfer. 2

3 Instalace bude tedy rozdělena do následujících kroků: nahrátí iridium client application do vašeho zařízení instalace iridium transfer (případně celého balíčku) do vašeho PC nalezení vašeho zařízení v iridium transfer vložení souboru SDC aplikace do iridium transfer vložení licenčního souboru do iridium transfer nastavení IP adresy WiFi(LAN)/RS485 převodníku přenos dat do vašeho zařízení vložení Somfy licenčního klíče Následné nastavení a práce s SDC aplikací není součástí tohoto návodu. 3

4 Volba iridium client aplikace závisí na typu vašeho zařízení: ipad / iphone nainstalujte i2 control z Apple Store Mac OS X nainstalujte im Android telefon / tablet nainstalujte i2 Control z Google Play PC s Windows nainstalujte Iridium client app (pokud budete potřebovat i program Iridium Gate pro umožnění přístupu k převodníku z více zařízení, tak si stáhněte celý softwarový balíček pro PC) Všechny linky jsou dostupné na 4

5 Otevřete v PC program iridium transfer. Podrobný návod k tomuto softwaru naleznete na 5

6 Vložte SDC aplikaci do iridium transfer. Aktuální verzi SDC aplikace dostanete od svého dodavatele nebo ji naleznete na záložka Ke stažení / SDC aplikace. Podrobný návod naleznete na stránkách 6

7 Dále je zapotřebí nalézt vaše zařízení v iridium transfer. K tomu je nutné, aby vaše PC a vaše zařízení mělo IP adresu na stejné lokální síti, např. PC a vaše zařízení V případě problému s nahrátím projektu nebo nalezením vašeho zařízení (např. u telefonu HTC), navštivte tento link Podrobný návod naleznete na stránkách 7

8 Vložte iridium licenční soubor do iridium transfer. Tento licenční soubor lze zakoupit přímo na iridium Mobile nebo jej získat od svého dodavatele. Ten pro vygenerování licenčního souboru a licenčního klíče bude potřebovat seriové číslo vašeho zařízení (HWID). Toto číslo zkopírujte a pošlete mu jej společně s touto žádostí. Podrobný návod naleznete na stránkách 8

9 Na webu iridiummobile.net můžete po registraci získat zdarma 2 měsíční licence na vyzkoušení. 9

10 Postup získání demo licence iridium: 1) Běžte na adresu a zaregistrujte se. Pak klikněte na sekci my account. 2) V sekci Trial si vyžádejte 2 demo licence s platností 1 měsíc. 3) Vložte do licence HWID číslo vašeho zařízení. Toto číslo získáte z programu iridium transfer. 4) Stáhněte si licenční soubor a ten vložte do programu iridium transfer. Podrobný návod naleznete na stránkách 10

11 Spárujte vaše zařízení, licenci a SDC projekt. Projekt lze nahrát do vašeho zařízení i bez licence, ale pak nebude probíhat komunikace vašeho zařízení s WiFi (LAN) / RS485 převodníkem a tudíž ani se stínicí technikou. Podrobný návod naleznete na stránkách Zde také naleznete návod, jak nahrát SDC aplikace přes web. 11

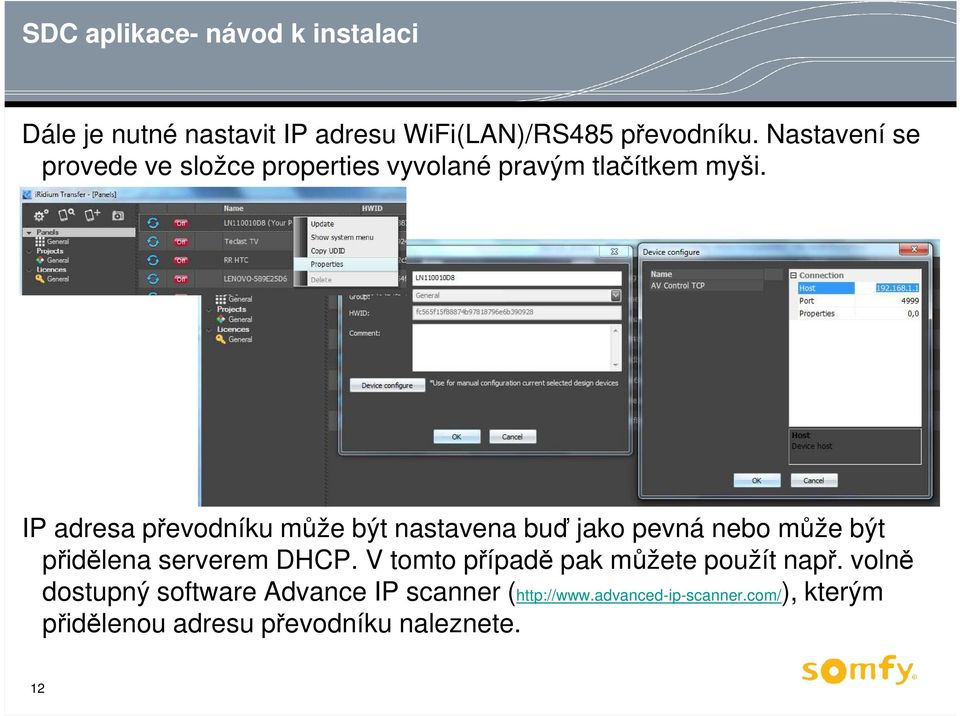

12 Dále je nutné nastavit IP adresu WiFi(LAN)/RS485 převodníku. Nastavení se provede ve složce properties vyvolané pravým tlačítkem myši. IP adresa převodníku může být nastavena buď jako pevná nebo může být přidělena serverem DHCP. V tomto případě pak můžete použít např. volně dostupný software Advance IP scanner ( kterým přidělenou adresu převodníku naleznete. 12

13 V případě, že si chcete vyzkoušet funkčnost SDC aplikace na Somfy demo panelu a to i po internetu, zadejte IP adresu Somfy internetového připojení (pokud budete mít problémy s připojením, kontaktujte Somfy na somfy@somfy.cz nebo na tel a ověřte si tuto IP adresu). V rámci projektu SDC je tato adresa přednastavena a tudíž není třeba v případě požadavku na vyzkoušení apliakce na Somfy demo vzorku její vložení nutné. V budoucnosti bude na tomto místě též uvedena adresa IP kamery, kde budete moct sledovat reakci na vámi zadané povely. Do té doby se musíte spokojit pouze se zobrazenou zpětnou odezvou jednotlivých zařízení o přijatém povelu. 13

14 Nahrajte projekt a licenci do vašeho zařízení stlačením reload tlačítka. Aby nahrátí bylo možné, měla by vám svítit zelená kontrolka s On. V případě telefonu HTC se vám zelená kontrolka neobjeví a bude nutné postupovat jiným způsobem. K tomuto účelu vyhledejte nápovědu na webu iridium nebo na somfyarchitecture.cz. Podrobný návod naleznete na stránkách 14

15 Spusťte iridium i2 control ve vašem zařízení. Tím se otevře SDC aplikace. Do SDC aplikace vložte Somfy licenční klíč. Jedná se o 8-mi místné číslo, které obdržíte od svého dodavatele současně s licenčním souborem. Bez zadaného licenčního klíče nelze dlouhodobě ovládat motory či jiná zařízení. Nyní je zařízení licencované a připravené pro další nastavení. Návod k tomuto nastavení naleznete v jiných podkladech. 15
