1 CosmoSOL - solární technika Schémata a příklady zapojení solárních sestav

2 Pokyny pro uživatele: Každá akce na následujících listech je do pohybu uváděna pomocí 1 kliknutí myší (enter) Aktivní, spolu komunikující čidla blikají šedo/žlutě. Označení čidel odpovídá označení čidel regulace RESOL Aktivní čerpadlo se otáčí po směru hodinových ručiček Označení odpovídá značení relé regulace RESOL R4 Aktivní vícecestný ventil směry odpovídající proudění jsou černé a mění se následně v návaznosti na změny směru proudění Aktivní směšovací ventil pulsuje

3 Upozornění k montáži trojcestného ventilu Ventil RESOL VA300 je bez proudu otevřen rohově. (viz obr.)

4 1. Solární zařízení pro ohřev teplé vody

5 1.1 ohřev vody-solární zařízení s 1 zásobníkem

6 1.1.1 standardní solární zařízení pro přípravu teplé vody v solárním zásobníku regulace: DeltaSol BS SF Kessel- Regelung studená voda

7 1.1.2 zařízení se solárním zásobníkem a stávajícím zásobníkem teplé vody regulace: DeltaSol ES, př. 4 R4 SF Kessel- Regelung studená voda

8 1.2 ohřev vody solární zařízení se 2 zásobníky

9 1.2.1 zařízení se solárním zásobníkem a přepínáním do stávajícího zásobníku teplé vody regulátor: DeltaSol ES, př. 2 SF Kessel- Regelung studená voda

10 1.2.2 zařízení se solárním zásobníkem a předáváním do stávajícího teplovodního zásobníku regulace Deltasol ES, př. 2 R3 Kessel- Regelung SF studená voda

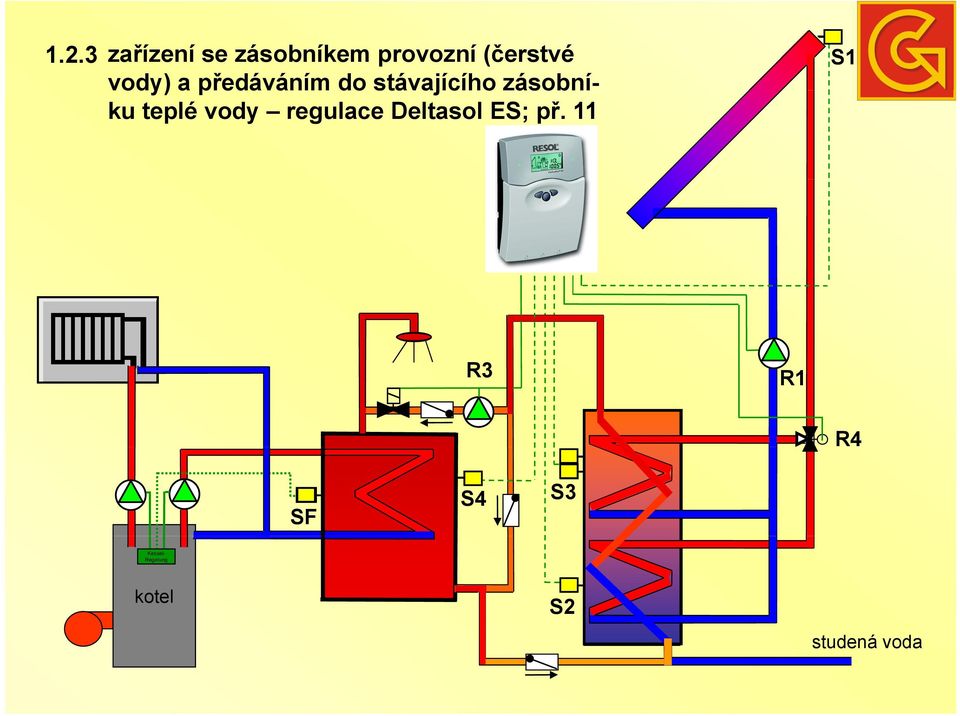

11 1.2.3 R3 R4 SF zařízení se zásobníkem provozní (čerstvé vody) a předáváním do stávajícího zásobní- ku teplé vody regulace Deltasol ES; př. 11 Kessel- Regelung studená voda

12 1.2.4 zařízení se solárním zásobníkem a existujícím předřazeným teplovodní zásobníkem Deltasol ES, př. 5 SF Kessel- Regelung R4 studená voda

13 2. Solární zařízení pro přípravu p teplé vody a podporu vytápění

14 21zařízení 2.1 se solárním zásobníkem a vyrovnávacím zásobníkem

15 2.1.1 zařízení se solárním zásobníkem, vyrovnávacím zásobníkem s tepelným výměníkem, prostř. 3 cestného ventilu regulace - - Deltasol ES, př. 32 S5 R5 vyrovnávací zásobník zásobník teplé vody Kessel- Regelung Studená voda SF R4

16 2.1.2 zařízení se solárním zásobníkem, vyrovnávacím zásobníkem (+ výměníkem), dřevo- kotlem, navyšováním vratu 3 cestným ventilem, regulace - Deltasol S8 R7 vyrovnávací zásobník WW-Speicher SF S7 S5 R4 Kessel- Regelung studená voda TV R6 na tuhá paliva

17 solární zařízení í s kombinovaným ohřívačem

18 2.2.1 zařízení s kombinovaným ohřívačem a navyšováním vratu topení prostřed. 3 cestného ventilu, reg. - Deltasol ES, př. 9 SF S5 R5 Kessel- Regelung

19 2.2.2 zařízení s kombinovaným zásobníkem, dřevokotlem, navyšováním vratu prostř. 3-cestného ventilu, regulace Deltasol ES, př. 21 SF Kessel- Regelung S5 R5 S6 R2 TV Kotel na tuhá paliva

20 2.2.3 zařízení s kombinovaným ohřívačem, topný okruh ze zásobníku, dohřev užitkové vody regulace Deltasol 1 R9 S9 R7/R8 2 R3 R6

21 2.2.4 zařízení s kombinovaným ohřívačem, dřevokotlem, topný okruh ze zásobníku, regulace - Deltasol l 1 R9 S9 R7/8 S6 2 R3 R6 R2 TV Kotel na tuhá paliva

22 2.2.5 zařízení s kombinovaným zásobníkem a dřevokotlem, topný okruh ze zásobníku (bez olejové- ho/plynového kotle) regulace Deltasol l 1 R9 R7/8 S9 S6 R2 TV Kotel na tuhá paliva

23 23zařízení 2.3 s průtočným zásobníkem, navyšování vratu - trojcestný ventil

24 2.3.1 zařízení s průtočným zásobníkem, navyšování vratu trojcestný ventil, regulace Deltasol ES, sch. 32 S5 R5 SF R4 Kessel- Regelung studená voda

25 2.3.2 zařízení s průtočným a sériově zapojeným TUV zásobníkem navyšování vratu trojcestný ventil regulace Deltasol SF S6 S5 R4 R6 Kessel- Regelung S8 R7 S7 studená voda

26 2.3.3 zařízení s průtočným ohřevem, dřevo a navyšování vratu trojcestný ventil regulace Deltasol l S8 R7 SF S7 R4 Kessel- Regelung TV R3 studená voda Kotel na tuhá paliva

27 2.3.4 zařízení s průtočným zásobníkem, dřevo a sériově propojený zásobník TUV, navyšování vratu trojcestný ventil regulace Deltasol SF S6 R6 Kessel- Regelung S8 R7 S5 S7 R4 TV studená voda R3 Kotel na tuhá paliva

28 2.3.5 zařízení s průtočným zásobníkem, dřevo, vyrovnávací zásobník TUV, navyšování vratu trojcestný ventil regulace Deltasol R5 vyrovnávací zásobník S6 R8 SF S7 R2 S8 Kessel- Regelung l R4 TV R3 na tuhá paliva S5 R7

29 2.4. zařízení se zásobníkem provozní (čerstvé) vody, topný okruh ze zásobníku

30 2.4.1 zařízení se zásobníkem provozní (čerstvé) vody, topný okruh ze zásobníku regulace Deltasol 1 R9 R7/8 S9 R4 R3/6 2 studená voda

31 2.4.2 zařízení s průtočným zásobníkem, topný okruh ze zásobníku a sériově propojeného zásobníku TUV, regulace DeltaSOL S6 HK Deltasol mit HK2 R3 HK HK R4 R2/3 HK R6 R5 HK HK studená voda

32 2.4.3 zařízení se zásobníkem provozní (čerstvé) vody, dřevokotlem, topný okruh ze zásobníku, regulátor- Deltasol 1 R9 S9 R7/8 SF R4 S6 Kessel- Regelung R6 R3 studená voda TV na tuhá palival

33 2.4.4 zařízení s průtočným ohřevem, dřevo, topný okruh ze zásobníku a sériově zapojeném zásobníku TUV regulace Deltasol S6 HK Deltasol mit HK2 HK HK R6 R3 R2/3 HK R4 S7 R5HK HK R7 TV studená voda Kotel na tuhá paliva

34 2.4.5 zařízení s průtočným zásobníkem, dřevokotlem, vyrovnávacím zásobníkem, topný okruh z průtočného zpátečka z vyrovnávacího zásobníku regulace Deltasol HK Deltasol mit HK2 HK HK Vyrovnávací zásobník R2/3 HK R2 R5 S9 S7 HK R4 R5 HK R7 R8 S5 TV Kotel na tuhá paliva studená voda

35 2.4.6 zařízení se zásobníkem čerstvé vody dřevokotlem (bez olejového/plynového kotle), topný okruh ze zásobníku provozní (čerstvé) vody regulace - Deltasol 1 R9 R7/8 S9 R4 TV R3 Kotel na tuhá paliva studená voda

36 2.4.7zařízení s hygienickým a vyrovnávacím zásobníkem, dřevo (bez olejového/ plynového py kotle) topný okruh z hygie- nického zásobníku reg. Deltasol 1 R9 S9 vyrovnávací zásobník R7/8 R2 R5 S6 R4 R3 R6 S5 TV na tuhá paliva studená voda

37 25zařízení 2.5 s solární předávací stanicí (výměníkem) a akumulačním zásobníkem

38 2.5.1a zařízení se solární předávací stanicí (výměníkem), vyrovnávací zásobník(y), stanice provozní vody, navyšování vratu trojcestný ventil regulace Deltasol studená voda HK Deltasol mit HK2 regulace provozní vody HK HK R2/3 HK R6 HK S8 R7 S7 R2 Vrstvený zásobník

39 2.5.1b zařízení se solární předávací stanicí (výměníkem) vyrovnávací zásobník(y), stanice provozní vody, navyšování vratu trojcestný ventil - regulace Deltasol studená voda HK Deltasol mit HK2 regulace provozní vody HK HK R2/3 HK R6 HK S8 R7 S7 R4 R2 R4 vrstvený zásobník

40 2.5.2a zařízení se solární předávací stanicí (výměníkem), vyrovnávací zásobník, stanice provozní vody, topný okruh ze zásobníku, regulace Deltasol l 1 studená voda regulace provozní vody S9 R9 R7/8 R3/6 S5 R2 vrstvený zásobník

41 2.5.2b zařízení se solární předávací stanicí (výměníkem), vyrovnávací zásobník, stanice provozní vody, topný okruh ze zásobníku regulace Deltasol 1 studená voda regulace provozní vody S9 R9 R7/8 R3/6 S5 R4 R4 R2 vrstvený zásobník

42 2.5.3 zařízení se solární předávací stanicí (výměníkem), vyrovnávací zásobník(y), stanice provozní vody, navyšování vratu - trojcestný t ventil -regulace Deltasol l studená voda HK Deltasol mit HK2 regulace provozní vody HK HK R2/3 HK R6 HK S8 R7 S7 R2 R3 S6 Vrstvený zásobník TV na tuhá paliva

43 2.5.4 zařízení se solární předávací stanicí (výměníkem), dřevo, vyrovnávací zásobník(y), stanice provozní vody, topný okruh z vrstveného zásobníku regulace Deltasol studená voda HK Deltasol mit HK2 regulace čerstvé vody HK HK R2/3 HK HK R6 S5 S6 R2 R3 vrstvený zásobník TV Kotel na tuhá paliva

44 3. Solární zařízení pro přípravu pa teplé vody, podporu vytápění a ohřev bazénu

45 3.1.1 zařízení se zásobníkem na čerstvou provozní vodu a bazénovým výmění- kem, navyšování vratu s trojcestným ventilem, regulace DeltaSOL R5 S9 S8 R7 SF S7 R2 dotápění kotlemi Kessel- Regelung R4 Filtr R8/9 S5 bazén
