1 Uživatelská příručka TM MiVue C310

2 Obsah Zásady a upozornění...3 Seznámení s rekordérem...3 Vložení paměťové karty...5 Formátování karty...6 Používání rekordéru ve vozidle...6 Základy ovládání...7 Nastavení datumu a času...8 Záznam v režimu jízdy...8 Průběžný záznam...8 Záznam události...9 Režim Zachytit...9 Režim přehrávání...10 Správa souborů...11 Ochrana souborů...11 Odstraňování souborů...12 Přizpůsobení nastavení...12 Údržba přístroje...14 Regulatorní informace...15 CE...15 WEEE...16 Bezpečnostní zásady

3 2 O nabíjení...16 O nabíječce...16 Baterie...17

4 Zásady a upozornění Pro zajištění vlastní bezpečnosti nepoužívejte ovládací prvky tohoto přístroje při řízení. Při používání rekordéru v autě je nezbytný okenní držák. Rekordér umístěte na vhodné místo tak, aby nebránil ve výhledu řidiče ani v aktivaci airbagů. Objektiv kamery nesmí být ničím blokován a v blízkosti objektivu se nesmí nacházet žádný reflexní materiál. Uchovávejte objektiv čistý. Pokud je čelní sklo automobilu zabarveno reflexní vrstvou, může to omezovat kvalitu záznamu. Seznámení s rekordérem ❶ Název Zásuvka držáku přístroje Popis Pro montáž přístroje. 3

5 Název Popis ❷ Vypínač Krátkým stisknutím zapnete přístroj; stisknutím a podržením přístroj vypnete. Když je přístroj zapnutý a nenahrává: opakovaným krátkým stisknutím procházejte provozní režim: video > zachytit > přehrát. ❸ Status indicator Svítí červeně během nabíjení. (Když je přístroj zcela nabitý, indikátor nesvítí.) Bliká zeleně během záznamu. Svítí zeleně, když je přístroj zapnutý. ❹ LCD displej Zobrazuje výstup přístroje. ❺ Objektiv kamery Objektiv kamery nesmí být ničím blokován a v blízkosti objektivu se nesmí nacházet žádný reflexní materiál. ❻ Konektor mini-usb Slouží k připojení k nabíječce. ❼ Vypínač Vypne přístroj. ❽ Reproduktor Výstup zvuku. ❾ Mikrofon Přijímá zvuky. ❿ Tlačítko OK Zahájí nebo ukončí nahrávání. Funguje jako tlačítko ENTER. ⓫ Tlačítko Dolů Slouží k přechodu na další položku. Slouží k oddálení obrazu. ⓬ Tlačítko Nahoru Slouží k přechodu na předchozí položku. Slouží k přiblížení obrazu. 4

6 Název ⓭ Tlačítko nabídky ⓮ Otvor pro paměťovou kartu Popis Pokud neprobíhá nahrávání, otevře nabídku Nastavení. Slouží k návratu na předchozí obrazovku. Mění rychlost (1X, 2X, 4X, 8X) během přehrávání videa. Data jsou zaznamenávána na kartu MicroSD. Vložení paměťové karty POZOR: Netlačte na střed paměťové karty. Aby bylo možné spustit záznam, je nezbytné nejdříve vložit paměťovou kartu. Tento přístroj podporuje paměťové karty třídy 6 (nebo vyšší) o kapacitě až 32 GB. Držite kartico (MicroSD) za robove in jo narahlo potisnite v režo, kot je prikazano na sliki. Chcete-li kartu vyjmout, opatrným zatlačením na horní okraj ji uvolněte a vysuňte z otvoru. Poznámka: Před záznamem kartu MicroSD naformátujte, aby se zabránilo nesprávnému fungování způsobenému soubory, které nebyly vytvořeny přístrojem MiVue C310. Kartu můžete naformátovat v počítači nebo v přístroji MiVue C310. Poznámka: Společnost MiTAC nezaručuje kompatibilitu zařízení s kartami MicroSD všech výrobců. 5

7 Formátování karty Pokyny pro formátování paměťové karty (budou vymazána veškerá data): 1. Když neprobíhá záznam, stisknutím tlačítka dvakrát otevřete nabídku Konfigurace. 2. Vyberte volbu Formát a stiskněte tlačítko. 3. Vyberte volbu Ano a stiskněte tlačítko. Používání rekordéru ve vozidle POZOR: Vyberte vhodné místo pro montáž přístroje ve vozidle. Zásadně neumísťujte přístroj tak, aby blokoval zorné pole řidiče. Při používání rekordéru NEVYJÍMEJTE ani NEVKLÁDEJTE paměťovou kartu. Aby byl zajištěn optimální úhel záznamu, dodržujte následující zásady: 1. Zaparkujte vozidlo na rovném místě. 2. Nastavte úhel držáku tak, aby kamera směřovala souběžně se zemí a aby se poměr země/obloha blížil 6/4. Zajistěte napájecí kabel kabelovými svorkami tak, aby nepřekážel při řízení. Pro zajištění maximální kvality záznamu doporučujeme umístit rekordér v blízkosti zpětného zrcátka. 6

8 Základy ovládání POZOR: Během záznamu NEVYJÍMEJTE ani NEVKLÁDEJTE paměťovou kartu. Připojte rekordér k nabíječce do auta podle pokynů pro instalaci v předchozí části Používání rekordéru ve vozidle. 7

9 Nastavení datumu a času Aby byl zajištěn správný datum a čas záznamu, před zahájením záznamu zkontrolujte nastavení datumu a času. 1. Když neprobíhá záznam, stisknutím tlačítka dvakrát otevřete nabídku Konfigurace. 2. Vyberte volbu Datum / Čas a stiskněte tlačítko. 3. Vyberte položku Nastavit a stiskněte. 4. Opakovaným stisknutím vypínače změňte pole nastavení. Formát data Pole data Pole času Pomocí a vyberte požadované nastavení a stiskněte. Záznam v režimu jízdy Průběžný záznam Když připojíte nabíječku do auta k zapalovači cigaret v autě, rekordér automaticky zahájí průběžný záznam. Záznam bude rozdělen do videoklipů, každý o velikosti cca 130 MB; záznam se mezi videoklipy nezastaví. Při vypnutí motoru vozidla rekordér automaticky ukončí a uloží záznam. Chcete-li zastavit záznam ručně, stiskněte tlačítko. Když neprobíhá záznam, můžete souvislý záznam kdykoli spustit ručně stisknutím tlačítka. Chcete-li záznam zastavit, stiskněte tlačítko. 8

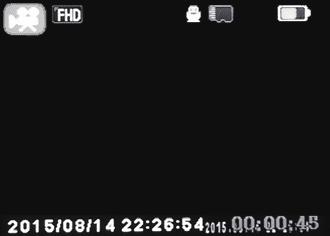

10 ❶ ❷ ❸ ❹ ❺ ❶ Aktuální provozní režim ❺ Stav baterie ❷ Rozlišení obrazu ❻ Uplynulý čas záznamu; zbývající čas záznamu ❸ Stav mikrofonu ❼ Aktuální čas ❹ Stav paměťové karty ❽ Aktuální datum ❽ ❼ ❻ Poznámka: Pokud probíhá průběžný záznam, ale na paměťové kartě není dostatek místa, nové videoklipy nahradí staré. Poznámka: Když neprobíhá nahrávání, můžete otevřít nabídku Videa stisknutím tlačítka. Záznam události Dojde-li k události, například k náhlému poškození, jízdě vysokou rychlostí, přetočení nebo nárazu při nehodě, ve výchozím nastavení vydá G senzor rekordéru pokyn ke spuštění záznamu při Nehodě (záznam události). Chcete-li během záznamu ručně spustit záznam při Nehodě, stiskněte tlačítko. Chcete-li záznam zastavit, stiskněte tlačítko. Poznámka: Váš MiVue bude automaticky chránit/blokovat záznamy událostí. Režim Zachytit Když neprobíhá záznam, opakovaným krátkým stisknutím vypínače přepněte na režim zachytávání. Stisknutím pořiďte fotografii. 9

11 ❶ ❷ ❸ ❶ ❷ ❸ Aktuální provozní režim Rozlišení obrazu Zbývající počet fotografií Poznámka: V režimu zachytávání můžete otevřít nabídku Zachytit stisknutím. Režim přehrávání Pokyny pro výběr videa nebo fotografie pro přehrání (když neprobíhá nahrávání): 1. Opakovaným krátkým stisknutím vypínače přepněte na režim přehrávání. Na displeji se zobrazí poslední soubor. 2. Stisknutím spustíte/pozastavíte přehrávání. 3. Během přehrávání můžete pomocí / přecházet na předchozí/další soubor. ❶ ❷ ❸ ❹ ❺ ❶ ❷ ❸ ❹ ❺ Aktuální provozní režim Rozlišení obrazu Video Délka videa Číslo aktuálního souboru Poznámka: V režimu přehrávání můžete otevřít nabídku Přehrání stisknutím tlačítka. 10

12 Správa souborů Ochrana souborů Můžete chránit soubory před odstraněním. 1. Když neprobíhá záznam, opakovaným krátkým stisknutím vypínače přepněte na režim přehrávání. 2. Stisknutím otevřete nabídku Přehrát. 3. Vyberte volbu Zamknout a stiskněte tlačítko. 4. Chcete-li aktivovat ochranu aktuálního souboru, vyberte položku Jeden a stiskněte. Vyberte položku Nastavit a stiskněte. Chcete-li aktivovat ochranu všech souborů, vyberte položku Vše a stiskněte. Vyberte položku Nastavit a stiskněte. Chcete-li aktivovat ochranu určitého souboru, vyberte položku Vybrat a stiskněte. Vyberte požadovaný soubor a stiskněte tlačítko. Na obrazovce přehrávání se zobrazí ikona zámku. 5. Chcete-li deaktivovat ochranu aktuálního souboru, vyberte položku Jeden a stiskněte. Vyberte Ne a stiskněte. Chcete-li deaktivovat ochranu všech souborů, vyberte položku Vše a stiskněte. Vyberte Ne a stiskněte. Chcete-li deaktivovat ochranu určitého souboru, vyberte položku Vybrat a stiskněte. Vyberte požadovaný soubor a stiskněte tlačítko. 11

13 Odstraňování souborů POZOR: Odstraněné soubory nelze obnovit. Před odstraněním soubory zazálohujte. Chráněné soubory nelze odstranit. 1. Když neprobíhá záznam, opakovaným krátkým stisknutím vypínače přepněte na režim přehrávání. 2. Stisknutím otevřete nabídku Přehrát. 3. Vyberte volbu Odstranit a stiskněte tlačítko. 4. Chcete-li odstranit aktuální soubor, vyberte položku Jeden a stiskněte. Chcete-li odstranit všechny soubory, vyberte položku Vše a stiskněte. Chcete-li odstranit určitý soubor, vyberte položku Vybrat a stiskněte. Vyberte požadovaný soubor a stiskněte tlačítko. Přizpůsobení nastavení Když neprobíhá záznam, stisknutím otevřete nabídku Video/Zachytit/Přehrát nebo stisknutím dvakrát otevřete nabídku Konfigurace. Kategorie Název Popis Video Rozlišení Slouží k nastavení rozlišení obrazu. Zvuk NAHR Umožňuje nastavit, zda mají záznamy obsahovat zvuk. 12

14 Kategorie Název Popis Čas razítko Slouží k nastavení zobrazení data a času v záznamech. G-snímač Slouží k nastavení citlivosti senzoru G nebo k deaktivaci senzoru G. Zachytit Rozlišení Slouží k nastavení rozlišení obrazu. Čas razítko Slouží k nastavení zobrazení data a času na fotografiích. Přehrát Odstranit Slouží k odstranění souboru(ů). Zamknout Aktivuje nebo deaktivuje ochranu souboru(ů). Miniatura Přepne na zobrazení miniatur. Hlasitost Slouží k nastavení hlasitosti. Konfigurace Formát Slouží ke zformátování paměťové karty. (Budou odstraněna veškerá data.) Jazyk Slouží k nastavení jazyka. Syst. reset Slouží k obnovení továrních výchozích nastavení systému. Světel frek Slouží k nastavení frekvence, která bude při záznamu odpovídat frekvenci blikání místního zdroje napájení. Datum/Čas Slouží k nastavení systémového datumu a času. Časovač LCD Slouží k nastavení časovače automatického vypnutí displeje (v určenou dobu) po spuštění záznamu. 13

15 Údržba přístroje Dobrá údržba tohoto přístroje zajistí bezproblémový provoz a omezí nebezpečí poškození. Uchovávejte přístroj mimo extrémní vlhkost a teploty. Nevystavujte přístroj dlouhodobě přímému slunečnímu nebo ultrafialovému záření. Na přístroj nic neumísťujte ani neházejte. Zabraňte pádu přístroje ani jej nevystavujte silným nárazům. Nevystavujte přístroj náhlým a prudkým změnám teplot. Mohlo by to způsobit kondenzování vlhkosti uvnitř zařízení, což by mohlo přístroj poškodit. V případě, kdy dojde ke kondenzaci vlhkosti, před dalším používáním nechte přístroj dokonale vyschnout. Povrch displeje se může snadno poškrábat. Nedotýkejte se jej ostrými předměty. Na ochranu displeje před menšími škrábanci lze použít běžné nelepivé ochranné štíty určené specificky pro použití na mobilních zařízeních s panely LCD. Zásadně nečistěte přístroj, když je zapnutý. K čistění displeje a vnějšího povrchu přístroje používejte měkký netřepivý hadřík. Nečistěte displej papírovými utěrkami. Zásadně se nepokoušejte přístroj rozebírat, opravovat nebo jakkoli upravovat. V případě demontáže, úprav nebo jakéhokoli pokusu o opravu dochází k propadnutí záruky a může dojít k poškození přístroje či dokonce ke zranění nebo škodám na majetku. 14

16 Neskladujte ani nepřevážejte hořlavé kapaliny, plyny nebo výbušné materiály pohromadě s přístrojem, jeho částmi nebo doplňky. Aby se zabránilo krádeži, nenechávejte přístroj a příslušenství na viditelném místě ve vozidle bez dozoru. Přehřátí může přístroj poškodit. Regulatorní informace Pro účely regulatorní identifikace bylo výrobku MiVue C310 řady přiřazeno číslo modelu N526. CE Výrobky s označením CE vyhovují nařízení o direktivě o elektromagnetické kompatibilitě zařízení (2014/30/EU), vydaným Komisí Evropského společenství. Soulad s těmito nařízeními znamená, že zařízení vyhovuje následujícím evropským normám: EN EN EN EN IEC IEC IEC IEC IEC

17 IEC IEC IEC Výrobce nenese odpovědnost za úpravy zařízení učiněné uživatelem, díky nimž může zařízení přestat splňovat podmínky pro označení CE. WEEE Tento produkt nesmí být likvidován jako běžný domácí odpad v souladu se směrnicí EU o likvidaci elektrických a elektronických zařízení (WEEE 2012/19/ EU). Místo toho musí být vrácen v místě zakoupení nebo odevzdán ve veřejné sběrně recyklovatelného odpadu. Bezpečnostní zásady O nabíjení Používejte pouze nabíječku dodávanou s přístrojem. Při použití jiného typu nabíječky může dojít k poruše přístroje anebo může vzniknout jiné nebezpečí. K napájení tohoto přístroje jsou určeny pouze VÝROBCEM UVEDENÉ zdroje, označené LPS, Limited Power Source, se stejnosměrným výstupem + 5 V / 1 A. Používejte pouze předepsanou baterii. O nabíječce Nepoužívejte nabíječku ve vysoce vlhkém prostředí. Nikdy se nabíječky nedotýkejte mokrýma rukama nebo stojíte-li ve vodě. 16

18 Při napájení přístroje nebo nabíjení baterie ponechte kolem nabíječky dostatečný prostor pro cirkulaci vzduchu. Nepřikrývejte nabíječku papíry ani jinými předměty, které by mohly zhoršit její chlazení. Nepoužívejte nabíječku uloženou v transportním obalu. Nabíječku připojujte ke správnému zdroji napětí. Údaje o napětí jsou uvedeny na plášti výrobku anebo na jeho obalu. Nepoužívejte nabíječku, má-li poškozenou přívodní šňůru. Nepokoušejte se tento přístroj opravovat. Neobsahuje žádné opravitelné díly. Jestliže je nabíječka poškozena nebo byla v příliš vlhkém prostředí, vyměňte ji. Baterie Používejte pouze předepsanou baterii. POZOR: Tento přístroj obsahuje nevyměnitelnou vnitřní lithium-ionovou baterii. Baterie může prasknout nebo vybuchnout, přičemž se mohou uvolnit nebezpečné chemické látky. Aby se omezilo nebezpečí požáru nebo popálenin, nerozebírejte, nedrťte, nepropichujte ani nevhazujte do ohně nebo do vody. Důležité pokyny (pouze pro servisní pracovníky) Upozornění: Pokud baterii vyměníte za nesprávný typ, hrozí nebezpečí výbuchu. Staré baterie zlikvidujte dle příslušných pokynů. Baterii vyměňujte pouze za stejný typ nebo za ekvivalent doporučený výrobcem. Starou baterii je nutno recyklovat nebo se jí zbavit předepsaným způsobem. Baterii používejte pouze v zařízení, pro které je určena. 17

19 Revize: R00 (4/2016) Ochranné známky Všechny značky a názvy produktů jsou ochranné známky nebo registrované ochranné známky příslušných společností. Právní omezení Specifikace a dokumenty podléhají změnám bez předchozího upozornění. Společnost MiTAC nezaručuje, že je tento dokument bez chyb. Společnost MiTAC nenese žádnou odpovědnost za škody vzniklé přímo nebo nepřímo z chyb, nedostatků nebo nesrovnalostí mezi přístrojem a dokumenty. Poznámky Některé modely nejsou dostupné ve všech oblastech. V závislosti na specifickém zakoupeném modelu se nemusí barva a vzhled přístroje a příslušenství přesně shodovat s obrázky v tomto dokumentu. 18

20 MiTAC Europe Ltd
