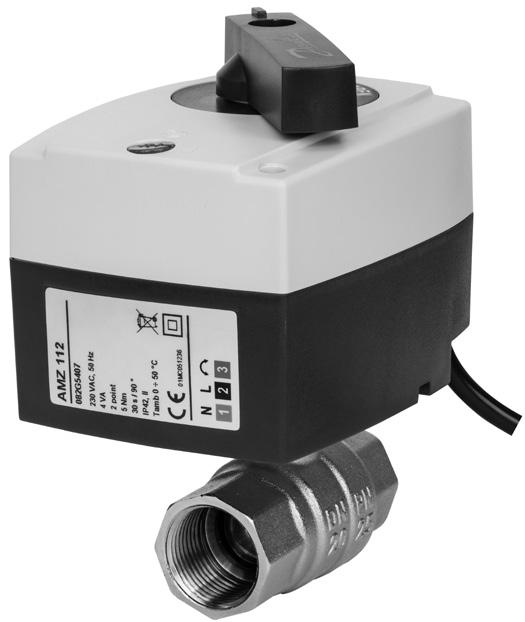

Zónové ventily ZAP/VYP AMZ 112, AMZ 113

Transkript

1 Datový list Zónové ventily ZAP/VYP AMZ 112, AMZ 113 Popis Vlastnosti: Indikace aktuální polohy ventilu; LED indikace směru otáčení; Režim ručního otáčení ventilem povolen trvale sepnutou spojkou; Žádné poškození v případě zablokování ventilu; Tichý a spolehlivý provoz; Bezúdržbový provoz. Integrovaný pomocný spínač LED indikace aktivovaného pomocného spínače Zónové ventily ZAP/VYP typu AMZ 112 a AMZ 113 naleznou typické uplatnění v těchto aplikacích: ústřední vytápění v domácnostech a v komerčních budovách soustavy pro přípravu teplé vody soustavy využívající solární energii prioritní regulace dodávek teplé vody a vytápění (funkce směrování) řízení priority v soustavách s ohřívačem/ boilerem a kotlem na tuhá paliva (funkce směrování) Zónové ventily ZAP/VYP lze použít společně s většinou pokojových termostatů Danfoss, především s typem RET 230 (jednopólový přepínač) a programovatelnými pokojovými termostaty typu RET 1000/2000. Další kompatibilní pokojové termostaty jsou k dispozici na webové stránce Technické údaje: Jmenovité napětí: V AC, 50/60 Hz, - 24 V AC, 50/60 Hz, Výstupní točivý moment - AMZ Nm: Nm: Nm: 50 - AMZ Nm: Nm: Úhel rotace 90 ; Rychlost chodu servopohonu AMZ : 30 sek./ : 60 sek./90 AMZ : 30 sek./ : 60 sek./90 Řídicí signál: 2bodový Objednávání AMZ 112 2cestný ventil/servopohon k VS Kódové č. Připojení (m 3 /h) 230 V 24 V Cu-Cu G Cu-Cu G R p ½ 082G G R p ¾ 082G G R p 1 082G G R p 1¼ 082G G R p 1½ 082G G R p 2 082G G5405 AMZ 113 3cestný ventil/servopohon k VS Kódové č. Připojení (m 3 /h) 230 V 24 V 15 4,3 R p ½ 082G G ,3 R p ¾ 082G G R p 1 082G G R p 1¼ 082G G5415 DEN-SMT/SI VD.IR.J3.48 Danfoss 09/2015 1

2 Technické údaje Servopohon Napájení V 24 AC nebo 230 AC Spotřeba energie VA 3,5 (<0,2 W v pohotovostním režimu) Frekvence Hz 50/60 Rychlost chodu 1) s / 90 30, 60 Řídicí vstup 2bodový Provozní točivý moment Nm 5, 10, 15 Úhel rotace 90 Pomocný spínač nastavitelný 0-90 Max. zatížení pomocného spínače A 6 (24 V AC, 230 V AC) Max. teplota média Teplota okolí C 0-50 Skladovací a přepravní teplota Třída ochrany II podle normy EN Stupeň krytí IP42 podle normy EN Hmotnost Barva/materiál AMZ g AMZ označení ve shodě s normami 1) 5 Nm je 30 s/90 ; 10, 15 Nm je 60 s/ tmavě šedá/pc Směrnice o nízkém napětí 2006/95/ES Směrnice 2004/108/ES o elektromagnetické kompatibilitě RoHS II: 2011/65/EU Použité normy: EN , EN Ventil AMZ Jmenovitý tlak PN Průtok (k VS) m 3 /h Teplota média C (Servopohon max. 110) Médium Pitná voda, voda, glykol s koncentrací 50 %, vzduch, neagresivní kapaliny Max. provozní tlak Δp bar 6 Hrdlo ventilu ISO 5211 Připojení Vnitřní závit Rp ISO 7/1 Certifikace a normy CE-PED CSA - GOST Materiály Tělo CW 617 N UNI EN Koule, vřeteno CW 614 N UNI EN Kroužek omezující tření PTFE Ventil AMZ Jmenovitý tlak PN 40 Průtok (k VS) m 3 /h 4,3 8, Teplota média C (Servopohon max. 110) Médium Pitná voda, voda, glykol s koncentrací 50 %, vzduch, neagresivní kapaliny Max. provozní tlak Δp bar 6 Hrdlo ventilu ISO 5211 Připojení Vnitřní závit Rp ISO 7/1 Certifikace a normy CE-PED CSA - GOST Materiály Tělo CW 617 N UNI EN Koule, vřeteno CW 614 N UNI EN Kroužek omezující tření PTFE 2 VD.IR.J3.48 Danfoss 09/2015 DEN-SMT/SI

3 Aplikační schémata DEN-SMT DEN-SMT DEN-SMT 82G Regulace ZAP/VYP radiátorů, podlahového vytápění a zónových soustav (noční útlum). Regulace ZAP/VYP jednoho nebo více okruhů/ povrchů vytápění. Řízení priority dodávky teplé vody a vytápění funkce směrování. Řízení priority v soustavě ohřívače/boileru a kotle na tuhá paliva funkce směrování. Instalační polohy DEN-SMT/SI VD.IR.J3.48 Danfoss 09/2015 3

4 Hydraulická instalace Doporučená instalace elektricky ovládaného kulového kohoutu 1. Kulový kohout 2. Sítko 3. AMZ Ruční ovládání 1 2 Zavřeno Otevřeno AMZ 112 AMZ 113 Signalizace LED kontrolek Oranžová LED (otáčení doleva) Červená LED Oranžová LED (otáčení doprava) AMZ 112/113 Barva LED kontrolky oranžová červená 2bodový Otáčení doleva/doprava Aktivace přepínače AUX Zapojení N L 230V(24V) ~ N L 2bodový/2bodový + spínač 4 VD.IR.J3.48 Danfoss 09/2015 DEN-SMT/SI

5 Rozměry AMZ měděné připojení B L AMZ 112 Připojení L B N G mm 15 Cu-Cu , Cu-Cu , AMZ 112 Připojení L B N G mm 15 ½ 61 29, ¾ 69, ,5 37, ¼ 98,5 47, ½ DEN-SMT/SI VD.IR.J3.48 Danfoss 09/2015 5

6 Rozměry (pokračování) AMZ 113 Připojení L B N G mm 15 ½ 64, ,5 20 ¾ , ,5 74,5 32 1¼ ,25 95,5 6 VD.IR.J3.48 Danfoss 09/2015 DEN-SMT/SI

7 DEN-SMT/SI VD.IR.J3.48 Danfoss 09/2015 7

8 8 VD.IR.J3.48 Produced by Danfoss A/S 09/2015
