1 KATALOG A CENÍK MARKÝZY 2015

2 OBSAH Používání a údržba markýz 2 obchodní podmínky 3 Materiálové specifikace 4 Vysvětlivky 6 KAZETOVÉ MARKÝZY COMPACT 7 MK MAXICOMPACT 13 POLOKAZETOVÉ MARKÝZY DALLAS 25 OTTAWA 29 STANDARDNÍ MARKÝZY HORIZON 33 QUADRA 36 MONACO 40 BOSTON 45 STŘÍŠKY 50 2 BQ 51 BALKÓNOVÉ MARKÝZY BN a BA 55 EL. OVÁDÁNÍ MOTORŮ RTS 58 EL. OVÁDÁNÍ MOTORŮ bez RTS 59 El. KONFIGURACE 61 OBJEDNÁVKOVÝ FORMULÁŘ 64

3 Používání a údržba markýz Všechny markýzy ARQUATI jsou konstruované jako bez údržbové a jsou určeny k venkovnímu použití, není třeba je snímat ze zdi a ukládat na zimu, dohlédněte a zamezte uhnízdění a častému vysedávání ptáku na svinuté látce markýzy, jejich výkaly dokáží látku rozleptat. Při montáži dodavatelská firma nastaví sklon markýzy, seřídí ramena, dotáhne a překontroluje všechny šrouby a zaškolí uživatele v obsluze. Vysouvání a navíjení se provádí motorem nebo ručním otáčením klikou, vždy je třeba dbát na to aby látka při plném vysunutí byla dostatečně napnutá, u motorového ovládání toto řeší nastavení koncových spínačů, u ručního ovládání se látka dopne zpětným otočením klikou. Návody ovládání el. Součástí markýzy dodává výrobce motoru, vypínačů a další elektroniky. ( Nezapomínejte, že motor má tepelnou pojistku bránící jeho přehřátí a proto muže fungovat 2-5 min. podle typu a potom musí vychladnout, stejně tak při stažení markýzy na popud větrného čidla je před jejím dalším vytažením jistá časová prodleva ). V případe, že je markýza vybavena 1 nebo více podpěrami rolny je třeba tyto pravidelně kontrolovat zda při navíjení nedřou nebo nekrčí látku, či jestli se tato v tomto místě nadměrně nešpiní, v prašném prostředí je třeba je pravidelně čistit jinak dojde k zeslabení látky a jejímu následnému porušení. Podpory jsou extrémně namáhané části markýzy a jejich stavu, nastavení a údržbě je třeba věnovat maximální pozornost. Jako údržba látky markýzy se doporučuje její občasné opláchnutí vlažnou vodou s rozpuštěným pracím práškem a maximálně otření hadrem ( látka se nesmí kartáčovat aby nedošlo k poškození struktury vláken látky ) a následné spláchnutí čistou vodou. Vždy před sezónou zkontrolujte nebo nechte zkontrolovat dotažení všech šroubu. Markýza je dynamické zařízení odolávající větru a tímto je také ovlivňováno. Markýzy ARQUATI jsou dle typu koncipované na větrnou odolnost dle třídy 1-2 což odpovídá bezpečnému provozu do rychlosti větru 35 km/hod.pravidelná kontrola správného úhlu nastavení ramen, je nejjednodušší způsob zjištění stavu markýzy. V případe, že markýza přestála nějaký nepředvídaný poryv větru a nastavení ramen se posunulo je třeba je neprodleně srovnat do polohy nastavené při montáži,nebo zavolat dodavatele a tuto službu si objednat. Vydřený pruh na látce v místě podpěry je známkou zanedbání údržby. V místě podpěry se látka tře o její pevný povrch a vlivem prachových částic ulpělých na látce dochází k jejímu opotřebení stejně jako u pneumatiky auta, proto i při zajištění správného úhlu otevření podpory rolny vzhledem k úhlu vysouvání látky je třeba tuto po látce pravidelně posouvat v rozsahu 60 cm do leva a doprava od polohy nastavené dodavatelem a to v intervalech závisejících na prašnosti prostředí a četnosti vysouvání, tak aby se místo extrémního namáhání rozložilo do vetší plochy a tím se prodloužila celková životnost markýzové látky. Pravidelnou kontrolu a nastavení místa umístění podpěry si můžete objednat u dodavatele. PROVOZOVAT NESEŘÍZENOU MARKÝZU MUŽE VÉST K JEJÍMU POŠKOZENÍ. Nezapomínejte, že ani větrné čidlo není 100% účinná ochrana, v době od přijetí impulzu do stažení markýzy muže dojít k násilné změně úhlu nastavení ramen. Zvláště u markýz o šířce více jak 600 cm vybavené podpěrou rolny látky, je třeba zvýšené pozornosti, zde i malý rozdíl v nastavení úhlu jednotlivých ramen muže vést k prodření nebo protržení látky z důvodu jejího navíjení pod nesprávným úhlem. Seřízení úhlu ramen. Potřebujete k sobe jednoho pomocníka a nástroje klíč č.17 a imbus č.10. Markýzu vytáhnete tak aby látka byla lehce prověšena, tím uvolníme ramena. Na držáku u pokleslého ramene u stěny povolíme 2 šrouby č.17 tak aby kolega, který vysunuté rameno ve předu podpírá s ním mohl pohybovat nahoru a dolu. Podpírající kolega zvedne rameno do požadované úrovně a vy utáhnete oba povolené šrouby č.17. U druhého ramene postupujete obdobně. V případe seřizování motorové markýzy postupujeme stejně, pouze s ní vyjedete na dosah koncových poloh nastavených na motoru.u kazetových markýz doporučujeme objednat seřízení u dodavatele. Záruky Na barevnostálost a látek poskytujeme záruku 6 let, na konstrukce MONACO, a OTTAWA, MAXICOMPACT při správném používání se rovněž vztahuje prodloužená záruka 6 let, u ostatních konstrukcí je záruční doba 2 roky. Na el. Součásti markýz je záruční doba dána výrobcem standardně 2 roky. Markýzy se nedoporučuje dlouhodobě vystavovat větru o síle nad 5,50 m/s, toto číslo je závislé na úhlu nastavení markýzy a směru působícího větru. Pokud není markýza vybavena motorem a správně fungujícím větrným čidlem doporučujeme výrobek zavírat při větrném počasí kdy hrozí nepředvídatelné větrné poryvy které dokáží markýzu poškodit. Z důvodu, že při poškození markýzy povětrnostními vlivy je nemožné určit zda došlo k překročení povolené síly větru, řeší se reklamace metalografickým posouzení lomu. Za případné poškození objektu na kterém je markýza umístěna jejím případným poškozením nebo vylomením ze zdi nenese výrobce zodpovědnost.roztržení látky v místě podpěry válce, či případné prodření látky se neřeší jako reklamační závada, ale jako zanedbání základních zásad používání a údržby markýzy. Řešení reklamací Zhotovitel je povinen bezplatně odstranit vady které spočívají v konstrukčních závadách, chybách materiálu nebo provedení zjištěnýchpři přejímce výrobku nebo prvotní montáži. Následná reklamace se řeší v souladu s obchodním zákoníkem v sídle prodejce a musí být uplatněna písemně s přiloženou kopií reklamačního zápisu s popisem rozsahu poškození a pravděpodobnou příčinou jejího vzniku, doplněna o fotografie vady nebo poškození. Montážní firma provede výměnu poškozeného dílu na místě nebo dopraví na své náklady celý výrobek do dílen zhotovitele. O uznání oprávněnosti reklamace rozhoduje výrobce na základe prozkoumání vráceného poškozeného vyměněného dílu. Výrobce doporučuje připojištění markýzy jako součást stavby proti poškození živlem 2

4 Obchodní a záruční podmínky : 1. Obecně tyto obchodní a dodací podmínky mají sloužit k jasnému a jednoznačnému stanovení vztahu k objednatelům. 2.Platnost - Tyto všeobecné obchodní a dodací podmínky platí, pokud si smluvní strany písemně nesjednaly něco jiného. Udělením objednávky uznává objednatel tyto podmínky, které jsou součástí prodejního katalogu nebo ceníku ARQUATI. Stávají se tedy obsahem a podstatnou náležitostí všech smluv uzavřených mezi objednatelem a zhotovitelem (dodavatelem). 3.Ceny - Pokud není výslovně sjednáno něco jiného, ceny se rozumí fco výrobniål závod a obsahují obvyklé balení. Ceny jsou stanoveny na základe platných ceníku a nákladu daných v okamžiku uvedení ceny. Pokud dojde ke změně nákladu k datu dodávky, jdou tyto změny ve prospěch, resp. k tíži objednatele. 4.Splnění dodávky, přechod nebezpečí - Splnění dodávky: Zboží bude dodáno: - převzetím zboží objednatelem v sídle, v místě montáže nebo ve výrobniålm závode - předáním zboží k přepravě smluvnímu dopravci. V případě, že ze strany objednatele bude požadováno jiné místo určení, potom nese s tím spojené vícenáklady. Zhotovitel je oprávněn dodat zboží i částečně nebo předčasně. Přechod nebezpečí: Přechod nebezpečí je sjednán v následujících případech takto: Při prodeji ze závodu přechází nebezpečí ze zhotovitele na objednatele okamžikem, kdy je dáno k dispozici objednateli nebo převzetím zboží po provedené montáži na místě určení. 5.Placení - Platby budou prováděny podle dohodnutých platebních podmínek. Pokud objednatel souhlasí s platbou celé ceny dodávky předem, má nárok na poskytnutí slevy, která se stává součástí cenových ujednání (viz bod 3). 6. Prodlení s placením, náhrada nákladu Pokud faktura nebude uhrazena ve stanovené době, činí sankce za každý den prodlení 0,3 % z fakturované částky. Objednatel se v případě prodlení s placením úctu zavazuje zaplatit zhotoviteli také veškeré náklady spojené s vymáháním a inkasem pohledávky vcetne nákladu právního zastoupení. 7.Objednávky, potvrzení objednávky Za účelem předcházení nedorozumění platí pouze písemné objednávky. Telefonické nebo ústní objednávky musí být bez zbytečného odkladu potvrzeny písemně. Jinak za jejich včasné a správné vyřízení nenese dodavatel zodpovědnost. 8. Dodací lhůty Stanovená dodací lhůta platí jako fixní termín pouze v případě, pokud takto byla označena výslovně a písemně. Dodací lhůta se rozumí ode dne přijetí objednávky do dne, kdy zboží opustí závod zhotovitele, příp. dnem provedení montáže. Pokud nebude sjednáno něco jiného, začíná dodací lhůta běžet nejpozději s: a) datem potvrzení objednávky b) datem splnění všech technických, obchodních a finančních předpokladů ze strany objednatele c) datem, kdy zhotovitel obdržel příslušnou zálohu nebo byl otevřen akreditiv. Pokud je zhotovitel v prodlení s dodávkou, zavazuje se projednat prodloužení dodací lhůty s objednatelem a stanovit písemně nový termín dodání. 9. Provedení, barevné tóny - Nepatrným barevným odchylkám, stejně jako jiným malým odlišnostem a poškození povrchu nelze zabránit a nelze je proto považovat za vady. 10. Rozsah záruky za jakost, reklamace - Veškeré reklamace je povinen objednatel oznámit písemně. Zhotovitel je povinen podle následujících podmínek odstranit závady, které spočívají v konstrukcích chybách, vadném materiálu nebo provedení. Tato odpovědnost se omezuje pouze na vady, které se vyskytnou do 24 měsíců ode dne přechodu nebezpečí, na vybrané modely se vztahuje prodloužená záruční lhůta. Na motory a jiná elektrická zařízení se poskytuje záruka pouze za předpokladu, že připojení a napojení kabelu je provedeno podle rozvodných plánu zhotovitele a koncesovaných firem. Zhotovitel zodpovídá za vady pouze v případe, že objednatel oznámí písemné vady bez zbytečného odkladu, nejpozději následující pracovní den po jejich zjištění. Zhotovitel je povinen po řádném oznámení vad, za které podle ustanovení tohoto článku odpovídá, podle své volby: A) vadné zboží opravit na místě B) vyžádat si zaslání vadného zboží nebo vadných dílu k opravě. Objednatel je povinen odeslat zboží podle pokynu zhotovitele bez zbytečného odkladu, nejpozději do 3 dnu od oznámení místa, kam má být zboží odesláno. C) bezplatně nahradit vadné zboží D) bezplatně nahradit vadné díly V případe odstranění vady se neprodlužuje záruční lhůta. Veškeré další nároky na náhradu škody, ztrátu času, ušlý zisk, cestovní náklady atp. jsou vyloučeny a nebudou uznány. Odpovědnost zhotovitele se omezuje pouze na vady, které vzniknou v důsledku obvyklých provozních podmínek a při dodržování návodu k použití. 11. Ručení za výrobek - Zhotovitel neručí za škody a následné škody, které vzniknou na základe vady zboží. 12.Vrácení zboží - Zboží a díly, které byly dodány na základe smlouvy nelze vyměnit nebo vrátit. 13.Výhrada vlastnictví - Zboží zůstává do úplného zaplacení vlastnictvím zhotovitele. V případe, že dojde před úplným zaplacením k prodeji zboží třetí osobě, je objednatel povinen převést na zhotovitele veškeré pohledávky a závazky z tohoto prodeje. 14. Škody při přepravě - V případe, že dojde k poškození zboží během přepravy, je objednatel povinen oznámit bez zbytečného odkladu škodu přepravci a s ním řešit případnou reklamaci. 15. Skladné Pokud objednatel neodebere objednané zboží do 15-ti pracovních dnu po písemném upozornění, že zboží je připraveno k převzetí (či montáži), účtuje zhotovitel poplatek za skladné ve výši 0,1 % z ceny zboží za každý započatý týden. Zároveň zhotovitel zasílá fakturu za objednané zboží a začíná běžet dohodnutá lhůta splatnosti. 16. Storno - Storno zakázky muže objednatel provést pouze písemně, a to do 24 hodin po uzavření smlouvy. V tom případě je mu účtován storno poplatek ve výši 15 % z celkové objednávky. Při stornu objednávky po tomto termínu, kdy je zboží již skutečně ve výrobě, objednatel souhlasí se zaplacením plné ceny zboží. 3

5 Specifikace použitých materiálu pro výrobu markýz značky ARQUATI Kvalita ARQUATI markýz vychází z dlouhodobého výzkumu prováděného již déle než 40 let, všechny části pevnostních hlinikových slitin jsou na povrchu opatřeny vypalovanou práškovou barvou ( komaxit ) v základním provedení v bílé barvě ( RAL 9016), případně béžové (RAL 1013) nebo šedé (RAL 9035) spojovací materiál a různé čepy jsou vyrobeny z nerezavějící oceli. Pevnost konstrukce markýzy je dána pevností výsuvných ramen a jejich úchytu. Samotná ramena jsou testovány při statickém zatížení konce ramen sílou FT 450 N v případě MONACO,HORIZON, MAXICOMPACT, COMPACT a OTTAWA 500 N v případě markýzy 2BQ a silou 300 N v případe markýzy QUADRA. Mez únavy v ohybu použitých slitin držáku ramen je 100 MPa, mez únavy v ohybu u spojovacího a kotvícího materiálu je 400 Mpa. Technické potahové látky ARQUATI SUNCOLOR jsou vyrobeny z acrylových vláken typu Leacril Outdoor HT u nichž dlouhodobá barevnostálost je zajištěna probarvováním acrylové hmoty před tryskáním vláken. Vodunepropustnost do 300 mm vodního sloupce je dána nejenom povrchovou úpravou ( impregnací ) ale i způsobem tkaní tj. napínáním osnovy a útku na 130 resp. 80 kg, výsledný povrch textílie vykazuje teflonový efekt ( niålzký úhel smáčení ) samostatné kapky se zabalí a mají snahu sklouzávat po povrchu pryč. U látek ARQUATI SUNCOLOR WATER PROOF je vodunepropustnost až 1000 mm vodního sloupce. Na korbové pevné markýzy a pergoly typu AGORA a BERSO je možno použít látky ARQUATI SUNCOLOR PVC, v případe použití na výsuvnou markýzu je třeba mít na zřeteli váhu látky o 45 % vyšší než u látky SUNCOLOR. Látky ARQUATI SUNCOLOR a SATLER 314, 315 a 320 jsou slouží jako potahy slunečních clon. Pro šití potahu používáme speciální pevnostní nitě Tenara 100% acryl v bílé barvě, se zaručenými pevnostními vlastnostmi pro použití na markýzy, nenasákavostí a povrchovou úpravou. Specifikace látek : ARQUATI SUNCOLOR Složení : 100 % acryl barvený v mase Propustnost : voduodpudivá ( UNI-EN ) Osnova : 31 koncu/cm - dostava tkaniny Ne 20/2 Vodní sloupec : ( UNI 5122) > 300 mm Útek : 14 bodu/cm - dostava tkaniny Ne 20/2 Napínací síla : ( UNI 8639 ) osnova 130 kg útek 80 kg Šířka : Role 120 cm ( resp. 250 cm některé barvy ) Barevnostálost : ( UNI 7640 ) = 8 Váha : 300 g/m2 Povrchová úprava : Scotchgard = vodo odpudivý špino odpudivý, ohybuodolný Použité nítě : Tenara 100%acryl bílé, zaručená pevnost pro použití na markýzy, nenasákavost, povrchová úprava. ARQUATI SUNCOLOR WATER PROOF se zátěrem acrylové pryskyřice Složení : 100 % acryl barvený v mase Propustnost : vodu nepropustná ( UNI-EN ) Osnova : 31 koncu/cm - dostava tkaniny Ne 20/2 Vodní sloupec : ( UNI 5122) > 1000 mm Útek : 14 bodu/cm - dostava tkaniny Ne 20/2 Napínací síla : ( UNI 8639 ) osnova 130 kg útek 80 kg Šířka : Role 120 cm ( resp. 250 cm některé barvy ) Barevnostálost : ( UNI 7640 ) = 8 Váha : 340 g/m2 Povrchová úprava : Scotchgard = vodo odpudivý špino odpudivý, ohybuodolný Použité nítě : Tenara 100%acryl bílé, zaručená pevnost pro použití na markýzy, nenasákavost, povrchová úprava. ARQUATI SUNCOLOR PVC textil s PVC zátěrem Složení : 100 % polyester s PVC zátěrem Propustnost : vodu nepropustná ( UNI-EN ) Rozměrová stálost : > 1 % Vodní sloupec : Teplotní odolnost : C Napínací síla : ( UNI 8639 ) osnova útek 200 kg/5cm Šířka : Role 148 cm Barevnostálost : ( UNI 7640 ) = 8 Váha : 435 g/m2 Povrchová úprava : 4

6 Podklady k instalaci markýz ARQUATI Markýzy typu MONACO, QUADRA, OTTAWA, se instalují na přislušný počet stropních nebo stěnových držáku a to : Pro rozměr do 300 cm 2 ks cm 3 ks cm 4 ks cm 5 ks cm 6 ks cm 7 ks cm 8 ks cm 9 ks cm 10 ks Tento počet držáku je součástí standardní dodávky markýzy, připadný nadstandardní počet se dodává za úplatu a na méně držáku než výše uvedeno se nedoporučuje markýzu kotvit do méně pevných zdí. Markýzy HORIZONT, BC a kazetové SK a COMPACT doporučujeme kotvit pouze do pevné steny nebo stropu Ke kotvení markýz do pevné zdi nebo stropu ( plné cihly nebo beton ) se doporučuje používat kovové ocelové nebo mosazné kotvy, pro cihly typu PORO-THERM je nutno použít chemické rychle tuhnoucí malty a zaålvitových tyčí průměru mm. Montáž do dřevených trámu se nedoporučuje provádět pomocí vrutu, ale je třeba dřevený trám prošroubovat a stáhnout svorníkem. Do méně pevných zdí jako dřevotříska, ITONG atd. se markýzy nedoporučuje kotvit vůbec. Při montáži pres zateplené fasády polystyrenem je třeba vymezit měkkou část zdi ocelovou trubkou navlečenou na kotvící závitovou tyč rozepřenou mezi pevnou stenu a držák markýzy. Pro určení namáhání kotev se postupuje jako při výpočtu reakce a ohybových momentu vetknutého nosníku. Z výše uvedeného vyplývaål, že markýzy jsou konstruovány tak aby při nadměrném statickém nebo rázovém zatížení nepoškodily stenu ale aby praskly držáky ramen. ( princip pojistného ventilu ). 5

7

8

9 Základní barvy Provaz Příplatkové barvy ovládání motorem na vypínač Rolna ovládání motor RTS Průměr max. šířka max. výsuv ovládání klikou ovládání motorem s HS (havarijní systémem) Motor RTS s HS Nerezové komponenty Váha Kryt Kazeta Sesaditelné moduly Nejlepší funkce při sklonu od Šito nitěmi TENARA 6

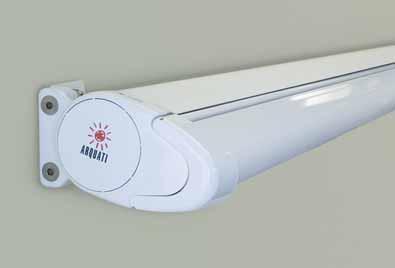

10 COMPACT - kazetová markýza MINIMÁLNÍ REALIZOVATELNÉ ROZMĚRY MARKÝZOVÉ KOMPONENTY Výsuv šířka pro všechny rozměry cm počet ramen počet držáků rolny 2 ks 2 ks 70 mm Kazetová markýza COMPACT s vodotěsně uzavíratelnou moderně navrženou kazetou chránící látku a mechanické části. Markýza osazena standardními rameny se vyznačuje rychlou a snadnou instalací s možností upevnění na stěnu nebo do stropu pomocí samostatných bočních držáků vyrobených tlakovým litím Al slitiny, spojovací materiál je tvořen nerezovými ocelovými šrouby.celá hliníková konstrukce markýzy a kazeta je chráněna vrstvou vypálené práškové barvy s UV ochranou. Přední profil je vybaven okapovou drážkou pro boční odvod vody. Markýza je vhodná pro privátní používání k stínění teras a balkónů pro montáž na stěnu nebo do stropu pomocí bočních univerzálních konzolí. bílá RAL 9016 béžová RAL 1013 šedá RAL 7035 ovládání klikou imitace chrom ostatní RAL ovládání motorem na vypínač 70 mm kazeta ANO cm max. 273 cm ovládání motorem RTS na dálkové ovládání Diagram zastínění v závislosti na výsuvu a úhlu naklopení ramen Montážní rozměry u stěnové a stropní montáže 7

11 COMPACT - kazetová markýza Ceník ramena ovládání - šířka do klika L min.193 cm motor motor RTS klika L min.212 cm motor motor RTS klika L min.249 cm motor motor RTS klika L min.300 cm motor motor RTS Uvedené ceny jsou v Kč bez DPH P Ř Í P L A T K Y za látky mimo standardní kolekci ARQUATI SUNCOLOR Látky SUNCOLOR WATERPROOF Látky TOPQUALITY 240 Kč/m2 vyřazeny Látky PVC jednobarevné 150 Kč/m2 Látky PVC pruhované 200 Kč/m2 Látky SOLTIS 450 Kč/m2 Látky SCREEN 980 Kč/m2 Látky SATLER, DIXON, PARA + 10 % P Ř Í P L A T K Y za nadstandardní provedení Volán + 3 % Barva konstrukce imitace chrom + 30 % Jiná než základní barva RAL + 35 % 8

12 COMPACT - kazetová markýza ZÁKLADNÍ CENA OBSAHUJE * Kliku pro manuálně ovládané markýzy o délce 180 cm, jinou požadovanou délku je třeba specifikovat v objednávce * Univerzální montážní konzole ZÁKLADNÍ CENA NEOBSAHUJE * Montážní materiál * Volán * Montáž * Dopravu * DŮLEŽITÉ INFORMACE * Z důvodu snížení rizika proražení volánu při dopravě ho dodáváme nenavlečený. * Látky TOP QUALITY a PVC nejsou vhodné pro markýzy s výsuvem nad 250 cm * Látky DEGRADÉ jsou staženy z kolekce * U motorových markýz nejsou vypínače a ovladače součástí základní ceníkové ceny, je třeba je specifikovat v objednávce 9

13 MK kazetová markýza MINIMÁLNÍ REALIZOVATELNÉ ROZMĚRY Výsuv Šířka 2 ramena MARKÝZOVÉ KOMPONENTY šířka markýzy počet ramen 2 ks 2 ks počet držáků 2 ks 2 ks počet podpěr - 1 ks rolny 85 mm Osvědčená klasická kazetová markýza Zesílená ramena typu MONACO s pojistným třmenem a půlměsícovým přesným stavěním pozice. Elegantní design vč. krytů kloubů ramen Přední profil s odtokovou drážkou vody Kloub ramen s metrickým štelovacím šroubem snadná montáž 10

14 MK kazetová markýza Kazetová markýza MK 2012 je klasika mezi ARQUATI markýzami charakterizována vysokou pevností. Robustní vodotěsná moderně navržená kazeta chrání látku a mechanické části. Markýza se vyznačuje rychlou a snadnou instalací s možností upevnění na stěnu nebo do stropu pomocí samostatných bočních držáků vyrobených tlakovým litím Al slitiny, spojovací materiál je tvořen nerezovými ocelovými šrouby.celá hliníková konstrukce markýzy a kazeta je chráněna vrstvou vypálené práškové barvy s UV ochranou. Přední profil je vybaven okapovou drážkou pro boční odvod vody. Markýza je vhodná pro zastínění teras restaurací i v privátní objektů. Markýzu můžeme montovat na stěnu nebo strop. bílá RAL 9016 béžová RAL 1013 ostatní RAL 85 mm kazeta ANO 500 cm max. 325 cm ovládání klikou ovládání motorem na vypínač ovládání motorem RTS na dálkové ovládání Diagram zastínění v závislosti na výsuvu a úhlu naklopení ramen Montážní rozměry u stěnové a stropní montáže 11

15 MK kazetová markýza Ceník markýzy SK ramena ovládání - šířka do přídavný držák klika L min.197 cm motor motor RTS klika L min.237 cm motor motor RTS klika L min.297 cm motor motor RTS klika L min.359 cm motor motor RTS Uvedené ceny jsou v Kč bez DPH P Ř Í P L A T K Y za látky mimo standardní kolekci ARQUATI SUNCOLOR Látky SUNCOLOR WATERPROOF Látky TOPQUALITY 240 Kč/m2 vyřazeny Látky PVC jednobarevné 150 Kč/m2 Látky PVC pruhované 200 Kč/m2 Látky SOLTIS 450 Kč/m2 Látky SCREEN 980 Kč/m2 Látky SATLER, DIXON, PARA + 10 % P Ř Í P L A T K Y za nadstandardní provedení Volán + 3 % Jiná než základní barva RAL +35 % ZÁKLADNÍ CENA OBSAHUJE * Kliku pro manuálně ovládané markýzy o délce 180 cm, jinou požadovanou délku je třeba specifikovat v objednávce * Univerzální montážní konzole ZÁKLADNÍ CENA NEOBSAHUJE * Montážní materiál * Montáž * Dopravu * Volán DŮLEŽITÉ INFORMACE * Z důvodu snížení rizika proražení volánu při dopravě ho dodáváme nenavlečený. * Látky TOP QUALITY a PVC nejsou vhodné pro markýzy s výsuvem nad 250 cm * Látky DEGRADÉ jsou staženy z kolekce * U motorových markýz nejsou vypínače a ovladače součástí základní ceníkové ceny, je třeba je specifikovat v objednávce 12

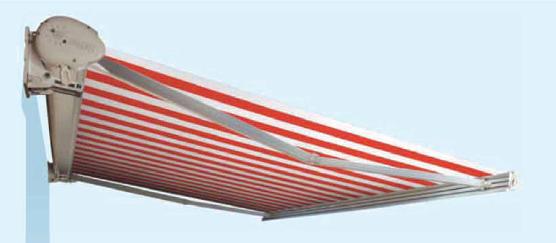

16 MAXICOMPACT - kazetová markýza MINIMÁLNÍ REALIZOVATELNÉ ROZMĚRY Výsuv šířka 2 ramena 3 ramena 4 ramena MARKÝZOVÉ KOMPONENTY šířka markýzy počet ramen 2 ks 2 ks 3 ks 4 ks * počet držáků 2 ks 2 ks 3 ks 4 ks počet podpěr ks 1 ks rolny 85 mm Modulové řešení markýzy umožňuje její celkovou šířku do mm s mezerou mezi látkami modulů 25 mm Zesílená ramena typu MONACO Elegantní design vč. krytů kloubů ramen Snadná montáž Max.výsuv 350 cm Přední profil s odtokovou drážkou pro dešťovou vodu 13

17 MAXICOMPACT - kazetová markýza Kazetová markýza MAXICOMPACT je charakterizována vysokou pevností a modulovým řešením napojení dvou kusů vedle sebe pomocí speciálních bočnic umožňující dosáhnout minimální mezery mezi sousedními látkami obou modulů a to 25 mm. Robustní vodotěsná moderně navržená kazeta chrání látku a mechanické části. Markýza se vyznačuje rychlou a snadnou instalací s možností upevnění na stěnu nebo do stropu pomocí samostatných bočních držáků vyrobených tlakovým litím Al slitiny, spojovací materiál je tvořen nerezovými ocelovými šrouby.celá hliníková konstrukce markýzy a kazeta je chráněna vrstvou vypálené práškové barvy s UV ochranou. Přední profil je vybaven okapovou drážkou pro boční odvod vody. Markýza je vhodná pro zastínění teras restaurací i v privátní objektů. V případě použití dvou modulů musí mít každý vlastní motor. Markýzu můžeme montovat na stěnu nebo strop. 85 mm kazeta ANO 1400 cm max. 350 cm ovládání motorem na vypínač ovládání motorem RTS na dálkové ovládání Diagram zastínění v závislosti na výsuvu a úhlu naklopení ramen bílá RAL 9016 béžová RAL 1013 šedá RAL 7035 ostatní RAL ovládání klikou Montážní rozměry u stěnové a stropní montáže pomocí přídavné konzole 14

18 MAXICOMPACT - kazetová markýza Samostatná markýza max.rozměr 700x350 cm Ceník samostatného kompletního modulu ramena ovládání - šířka min ramena klika L min.218 cm motor motor RTS klika L min.274 cm motor motor RTS klika L min.249 cm motor motor RTS klika L min.321 cm motor motor RTS klika L min.386 cm motor motor RTS klika L min.421 cm motor motor RTS Uvedené ceny jsou v Kč bez DPH P Ř Í P L A T K Y za látky mimo standardní kolekci ARQUATI SUNCOLOR Látky SUNCOLOR WATERPROOF Látky TOPQUALITY Látky PVC jednobarevné 240 Kč/m2 vyřazeny 150 Kč/m2 P Ř Í P L A T K Y za nadstandardní provedení Látky PVC pruhované 200 Kč/m2 Látky SOLTIS 450 Kč/m2 Látky SCREEN 980 Kč/m2 Látky SATLER, DIXON, PARA + 10 % Volán + 3 % Jiná než základní barva RAL +35 % stropní konzole 1260 Kč/ks 15

19 MAXICOMPACT - kazetová markýza Modulová varianty markýzy max.rozměr 1400x350 cm, nevykrytý prostor mezi látkami 2,5 cm. Markýza je složena ze dvou stejně širokých částí. Ceník markýzy složené ze dvou modulů ramena ovládání - šířka klika L min.218 cm motor motor RTS klika L min.274 cm motor motor RTS klika L min.249 cm motor motor RTS klika L min.321 cm motor motor RTS klika L min cm motor motor RTS klika L min cm motor motor RTS Uvedené ceny jsou v Kč bez DPH 16

20 MAXICOMPACT - kazetová markýza ZÁKLADNÍ CENA OBSAHUJE * Kliku pro manuálně ovládané markýzy o délce 180 cm, jinou požadovanou délku je třeba specifikovat v objednávce * Stěnové montážní konzole ZÁKLADNÍ CENA NEOBSAHUJE * Volán * Montážní materiál * Případné stropní montážní konzole * Montáž * Dopravu DŮLEŽITÉ INFORMACE * Z důvodu snížení rizika proražení volánu při dopravě ho dodáváme nenavlečený. * Látky TOP QUALITY a PVC nejsou vhodné pro markýzy s výsuvem nad 250 cm * Látky DEGRADÉ jsou staženy z kolekce * U motorových markýz nejsou vypínače a ovladače součástí základní ceníkové ceny, je třeba je specifikovat v objednávce 17

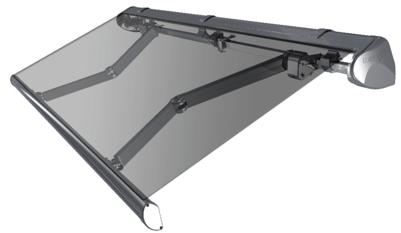

21 DALLAS - polokazetová výsuvná markýza MINIMÁLNÍ REALIZOVATELNÉ ROZMĚRY Výsuv šířka 2 ramena 3 ramena 4 ramena 5 ramen MARKÝZOVÉ KOMPONENTY šířka markýzy do počet ramen 2 ks 2 ks 2 ks 3 ks 3/4 ks 4 ks 4 ks 5 ks počet držáků 2 ks 3 ks 4 ks 6 ks 8 ks 8 ks 9 ks 10 ks počet podpěr ks 1 ks 1 ks 1 ks 2 ks 3 ks rolny 70 mm NOVÁ varianta VELKOPLOŠNÉ POLOKAZETOVÉ MARKÝZY Polokazeta z Al extrudovaného profilu Zesílená ramena typu OTTAWA, s extrémně pevnými objímkovými úchyty. Elegantní design vč. krytů kloubů ramen Snadná montáž Max.výsuv 400 cm Přední profil s odtokovou drážkou pro dešťovou vodu 25

22 DALLAS - polokazetová výsuvná markýza Polokazetová výsuvná markýza DALLAS je konstrukčně odvozena od typu OTTAWA pro výsuv 400 cm charakterizována extrémní tuhostí, pevností a výborným estetickým zpracováním. Markýza se vyznačuje rychlou a snadnou instalací s možností upevnění na stěnu nebo do stropu. Tuhost zajišťuje osvědčená konstrukce s nosnou ocelovou torzní tyčí 40x40 mm, Al profily konstrukce jsou extrudované z pevnostních Al slitin, držáky a ostatní komponenty jsou vyráběny tlakovým litím Al slitin, spojovací materiál je tvořen nerezovými ocelovými šrouby. Celá konstrukce markýzy je chráněna vrstvou vypálené práškové barvy s UV ochranou. Robustní přední profil je opatřen okapnicí pro odvod vody ke straně. Silná ramena mají patentovaný úchyt k nosnému jacklu se speciální objímkou typu OTTAWA s možností přesného nastavená ramen. Všechny pohledové části jsou opatřeny designově dokonalými plastovými kryty. Markýza je vhodná pro zastínění teras restaurací i v privátní objektů. bílá RAL 9016 béžová RAL 1013 extudovaná ostatní RAL 70 mm 1200 cm max. 400 cm polokazeta ovládání klikou ovládání motorem na vypínač ovládání motorem RTS na dálkové ovládání Diagram zastínění v závislosti na výsuvu a úhlu naklopení ramen Montážní rozměry u stěnové a stropní montáže pomocí přídavné konzole 26

23 DALLAS - polokazetová výsuvná markýza Ceník ovládání - šířka do L.min 212 cm klika motor motor RTS motor RTS s HS L min 268 cm 220 klika motor motor RTS motor RTS s HS L min 315 cm 270 klika motor motor RTS motor RTS s HS L min cm 751 cm klika motor motor RTS motor RTS s HS L min cm 627 cm 833 cm klika motor motor RTS motor RTS s HS L min cm 680 cm 903 cm 1126 cm klika motor motor RTS motor RTS s HS Uvedené ceny jsou v Kč bez DPH P Ř Í P L A T K Y za látky mimo standardní kolekci ARQUATI SUNCOLOR Látky SUNCOLOR WATERPROOF Látky TOPQUALITY Látky PVC jednobarevné Látky PVC pruhované Látky SOLTIS Látky SCREEN 240 Kč/m2 vyřazeny 150 Kč/m2 200 Kč/m2 450 Kč/m2 980 Kč/m2 P Ř Í P L A T K Y za nadstandardní provedení Jiná než základní barva RAL +35 % stěnový držák 450 Kč/ks Univerzální držák 910 Kč/ks Volán + 3 % Látky SATLER, DIXON, PARA + 10 % 27

24 DALLAS - polokazetová výsuvná markýza ZÁKLADNÍ CENA OBSAHUJE * Kliku pro manuálně ovládané markýzy o délce 180 cm, jinou požadovanou délku je třeba specifikovat v objednávce * Stěnové nebo univerzální montážní konzole, požadavek na univerzální musí být v objednávce specifikován. ZÁKLADNÍ CENA NEOBSAHUJE * Volán * Montážní materiál * Montáž * Dopravu DŮLEŽITÉ INFORMACE * Z důvodu snížení rizika proražení volánu při dopravě ho dodáváme nenavlečený. * U markýz širších než 600 cm se markýza dodává v rozloženém stavu * Látky TOP QUALITY a PVC nejsou vhodné pro markýzy s výsuvem nad 250 cm * Látky DEGRADÉ jsou staženy z kolekce * U motorových markýz nejsou vypínače a ovladače součástí základní ceníkové ceny, je třeba je specifikovat v objednávce 28

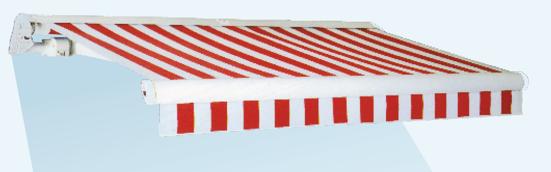

25 OTTAWA - polokazetová výsuvná markýza MINIMÁLNÍ REALIZOVATELNÉ ROZMĚRY Výsuv šířka 2 ramena 3 ramena 4 ramena 5 ramen MARKÝZOVÉ KOMPONENTY šířka markýzy do počet ramen 2 ks 2 ks 2 ks 3 ks 3/4 ks 4 ks 4 ks 5 ks počet držáků 2 ks 3 ks 4 ks 6 ks 8 ks 8 ks 9 ks 10 ks počet podpěr ks 1 ks 1 ks 1 ks 2 ks 3 ks rolny 70 mm Patentovaný osmihranný ocelový jackl 50x50 mm Polokazeta z Al extrudovaného profilu Zesílená ramena typu OTTAWA, s extrémně pevnými objímkovými úchyty. Elegantní design vč. krytů kloubů ramen Snadná montáž Max.výsuv 400 cm Přední profil s odtokovou drážkou pro dešťovou vodu 29

26 OTTAWA - polokazetová výsuvná markýza Polokazetová výsuvná markýza OTTAWA je velmi tuhá a pevná velkorozměrová markýza pro výsuv 400 cm a to díky patentovanému osmihrannému ocelovému jacklu. Markýza se vyznačuje rychlou a snadnou instalací s možností upevnění na stěnu nebo do stropu. Al profily konstrukce jsou extrudované z pevnostních Al slitin, držáky a ostatní komponenty jsou vyráběny tlakovým litím Al slitin, spojovací materiál je tvořen nerezovými ocelovými šrouby. Celá konstrukce markýzy je chráněna vrstvou vypálené práškové barvy s UV ochranou. Robustní přední profil je opatřen okapnicí pro odvod vody ke straně. Silná ramena mají patentovaný úchyt k nosnému jacklu se speciální objímkou typu OTTAWA s možností přesného nastavená ramen. Všechny pohledové části jsou opatřeny designově dokonalými plastovými kryty. Markýza je vhodná pro zastínění teras restaurací i v privátní objektů. bílá RAL 9016 béžová RAL 1013 ostatní RAL 70 mm extudovaná polokazeta 1200 cm max. 400 cm ovládání klikou ovládání motorem na vypínač ovládání motorem RTS na dálkové ovládání Diagram zastínění v závislosti na výsuvu a úhlu naklopení ramen Montážní rozměry u stěnové a stropní montáže pomocí přídavné konzole 30

27 OTTAWA - polokazetová výsuvná markýza Ceník ovládání - šířka do klika L min cm motor motor RTS motor s HS RTS motor s HS klika L min cm motor motor RTS motor s HS RTS motor s HS klika L min cm motor motor RTS motor s HS RTS motor s HS klika L min cm motor motor RTS motor s HS RTS motor s HS klika L min. 422/627/833 cm motor motor RTS motor s HS RTS motor s HS klika L min. 457/903/1126 cm motor motor RTS motor s HS RTS motor s HS P Ř Í P L A T K Y za látky mimo standardní kolekci ARQUATI SUNCOLOR Uvedené ceny jsou v Kč bez DPH Látky SUNCOLOR WATERPROOF Látky TOPQUALITY Látky PVC jednobarevné Látky PVC pruhované Látky SOLTIS Látky SCREEN 240 Kč/m2 vyřazeny 150 Kč/m2 200 Kč/m2 450 Kč/m2 980 Kč/m2 P Ř Í P L A T K Y za nadstandardní provedení Jiná než základní barva RAL +35 % stěnový držák 450 Kč/ks Stropní konzole 850 Kč/ks Volán + 3 % Látky SATLER, DIXON, PARA + 10 % 31

28 OTTAWA - polokazetová výsuvná markýza ZÁKLADNÍ CENA OBSAHUJE * Kliku pro manuálně ovládané markýzy o délce 180 cm, jinou požadovanou délku je třeba specifikovat v objednávce * Stěnové montážní konzole, požadavek na stropní musí být v objednávce specifikován. ZÁKLADNÍ CENA NEOBSAHUJE * Volán * Případné stropní konzole * Montážní materiál * Montáž * Dopravu DŮLEŽITÉ INFORMACE * Z důvodu snížení rizika proražení volánu při dopravě ho dodáváme nenavlečený. * U markýz širších než 600 cm se markýza dodává v rozloženém stavu * Látky TOP QUALITY a PVC nejsou vhodné pro markýzy s výsuvem nad 250 cm * Látky DEGRADÉ jsou staženy z kolekce * U motorových markýz nejsou vypínače a ovladače součástí základní ceníkové ceny, je třeba je specifikovat v objednávce 32

29 QUADRA - výsuvná markýza MINIMÁLNÍ REALIZOVATELNÉ ROZMĚRY Výsuv Šířka 2 ramena 3 ramena 4 ramena MARKÝZOVÉ KOMPONENTY šířka markýzy Min počet ramen 2 ks 2 ks 2 ks 3 ks * 4 ks 4 ks počet držáků 2 ks 3 ks 4 ks 6 ks 8 ks 9 ks počet podpěr ks 1 ks 1 ks 2 ks rolny 70 mm Klasická výsuvná markýza Standardní ramena Kloub ramen s metrickým štelovacím šroubem Snadná montáž Možnost dodat extrudovanou stříšku U rozměrů nad 600 cm se markýza dodává v rozloženém stavu 36 Výsuvná markýza QUADRA je ekonomickou variantou mezi markýzami se značkou ARQUATI charakterizována slušnou pevností a výborným poměrem kvalita cena pro uvedené pracovní rozměry. Markýza se vyznačuje rychlou a snadnou instalací s možností upevnění na stěnu nebo do stropu. Tuhost zajišťuje osvědčená konstrukce s nosnou ocelovou torzní tyčí 40x40 mm, Al profily konstrukce jsou extrudované z pevnostních Al slitin, držáky a ostatní komponenty jsou vyráběny tlakovým litím Al slitin, spojovací materiál je tvořen nerezovými ocelovými šrouby. Celá konstrukce markýzy je

30 QUADRA - výsuvná markýza vyráběny tlakovým litím Al slitin, spojovací materiál je tvořen nerezovými ocelovými šrouby. Celá konstrukce markýzy je chráněna vrstvou vypálené práškové barvy s UV ochranou. Markýza je vhodná pro zastínění teras restaurací i v privátní objektů. bílá RAL mm extrudovaná stříška 1000 cm max. 400 cm ovládání klikou ovládání motorem na vypínač ovládání motorem RTS na dálkové ovládání Diagram zastínění v závislosti na výsuvu a úhlu naklopení ramen Montážní rozměry u stěnové a stropní montáže 37

31 QUADRA - výsuvná markýza Ceník markýzy ovládání - šířka do klika L min.187 cm motor motor HS motor RTS ext.přijímač motor RTS s HS ext. při klika L min.235 cm motor motor HS motor RTS ext.přijímač motor RTS s HS ext. při klika L min.287 cm motor motor HS motor RTS ext.přijímač motor RTS s HS ext. při klika L min.335 cm motor motor HS motor RTS ext.přijímač motor RTS s HS ext. při klika L min.390 cm motor motor HS motor RTS ext.přijímač motor RTS s HS ext. při P Ř Í P L A T K Y za látky mimo standardní kolekci ARQUATI SUNCOLOR Uvedené ceny jsou v Kč bez DPH Látky SUNCOLOR WATERPROOF Látky TOPQUALITY Látky PVC jednobarevné Látky PVC pruhované 240 Kč/m2 vyřazeny 150 Kč/m2 200 Kč/m2 P Ř Í P L A T K Y za nadstandardní provedení Látky SOLTIS 450 Kč/m2 Látky SCREEN 980 Kč/m2 Látky SATLER, DIXON, PARA + 10 % Extrudovaná stříška viz. tabulka Jiná než základní barva RAL + 35 % příprava dělení markýzy + 7 % 38

32 QUADRA - výsuvná markýza ZÁKLADNÍ CENA OBSAHUJE * Kliku pro manuálně ovládané markýzy o délce 180 cm, jinou požadovanou délku je třeba specifikovat v objednávce * Univerzální montážní konzole * Volán ZÁKLADNÍ CENA NEOBSAHUJE * Montážní materiál * Montáž * Dopravu DŮLEŽITÉ INFORMACE * Z důvodu snížení rizika proražení volánu při dopravě ho dodáváme nenavlečený. * U rozměrů nad 600 cm se markýza dodává v rozloženém stavu * Látky TOP QUALITY a PVC nejsou vhodné pro markýzy s výsuvem nad 250 cm * Látky DEGRADÉ jsou staženy z kolekce * U motorových markýz nejsou vypínače a ovladače součástí základní ceníkové ceny, je třeba je specifikovat v objednávce 39

33 MONACO - výsuvná markýza MINIMÁLNÍ REALIZOVATELNÉ ROZMĚRY Výsuv šířka 2 ramena 3 ramena 4 ramena 5 ramen MARKÝZOVÉ KOMPONENTY šířka markýzy do počet ramen 2 ks 2 ks 2 ks 3 ks 3/4 ks 4 ks 4 ks 5 ks počet držáků 2 ks 3 ks 4 ks 6 ks 8 ks 8 ks 9 ks 10 ks počet podpěr ks 1 ks 1 ks 1 ks 2 ks 3 ks rolny 70 mm Nejprodávanější markýza z kolekce ARQUATI Zesílená ramena typu MONACO, s pojistným třmenem a půlměsícovým přesným stavěním pozice. Elegantní design vč. krytů kloubů ramen Možno použít systém VARIANT - uživatelsky klikou regulovat sklon jednotlivých ramen ( strany markýzy) Snadná montáž Max.výsuv 370 cm Přední profil s odtokovou drážkou pro dešťovou vodu Možnost doplnění extrudované stříšky 40

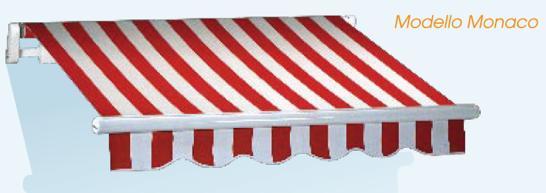

34 MONACO - výsuvná markýza Výsuvná markýza MONACO je základní markýzou se značkou ARQUATI charakterizována vysokou tuhostí, pevností a výborným poměrem kvalita cena pro uvedené pracovní rozměry. Markýza se vyznačuje rychlou a snadnou instalací s možností upevnění na stěnu nebo do stropu. Tuhost zajišťuje osvědčená konstrukce s nosnou ocelovou torzní tyčí 40x40 mm, Al profily konstrukce jsou extrudované z pevnostních Al slitin, držáky a ostatní komponenty jsou vyráběny tlakovým litím Al slitin, spojovací materiál je tvořen nerezovými ocelovými šrouby. Celá konstrukce markýzy je chráněna vrstvou vypálené práškové barvy s UV ochranou. Robustní přední profil je opatřen okapnicí pro odvod vody ke straně. Silná ramena mají patentovaný úchyt k nosnému jacklu s možností přesného nastavená ramen v kolébkovém loži, dále je uchycení ramen vybaveno pojistným třmenem. Všechny pohledové části jsou opatřeny designově dokonalými plastovými kryty. Z této osvědčené konstrukce vychází několik dalších modifikací např. VARIANT umožňující u markýz s jedním párem ramen uživatelsky klikou měnit sklon markýzy, ale i naklápět samostatně strany markýz proti měnícímu se nízkému slunci. Markýza je vhodná pro zastínění teras restaurací i v privátní objektů. bílá RAL 9016 béžová RAL 1013 šedá RAL 7035 ostatní RAL 70 mm extudovaná stříška 1200 cm max. 370 cm ovládání klikou ovládání motorem na vypínač ovládání motorem RTS na dálkové ovládání Diagram zastínění v závislosti na výsuvu a úhlu naklopení ramen Montážní rozměry u stěnové a stropní montáže pomocí přídavné konzole 41

35 MONACO - výsuvná markýza Ceník část 1. ovládání - šířka do klika L min.209 cm motor motor RTS motor s HS RTS motor s HS klika L min.265 cm motor motor RTS motor s HS RTS motor s HS klika L min.315 cm motor motor RTS motor s HS RTS motor s HS klika L min.378 cm motor motor RTS motor s HS RTS motor s HS klika L min.419 cm motor motor RTS motor s HS RTS motor s HS Uvedené ceny jsou v Kč bez DPH P Ř Í P L A T K Y za látky mimo standardní kolekci ARQUATI SUNCOLOR Látky SUNCOLOR WATERPROOF 240 Kč/m2 Látky TOPQUALITY vyřazeny Látky PVC jednobarevné 150 Kč/m2 Látky PVC pruhované 200 Kč/m2 Látky SOLTIS 450 Kč/m2 Látky SCREEN 980 Kč/m2 Látky SATLER, DIXON, PARA + 10 % P Ř Í P L A T K Y za nadstandardní provedení Konstrukce hnědá RAL % Jiná než základní barva RAL +35 % extrudovaná stříška viz.tabulka Systém Variant 7800 Kč/sada stěnový držák 450 Kč/ks Univerzální držák 910 Kč/ks 42

36 MONACO - výsuvná markýza Ceník část 2. ovládání - šířka klika L min.209 cm motor motor RTS motor s HS RTS motor s HS klika L min.265 cm motor motor RTS motor s HS RTS motor s HS klika L min.315 cm motor motor RTS motor s HS RTS motor s HS klika L min.750 cm ** ** motor motor RTS motor s HS RTS motor s HS klika L min.625 cm* 832 cm ** * ** motor motor RTS motor s HS RTS motor s HS Uvedené ceny jsou v Kč bez DPH * markýza se 3 rameny * * markýza se 4 rameny U markýz širších než 600 cm nelze systém VARIANT 43

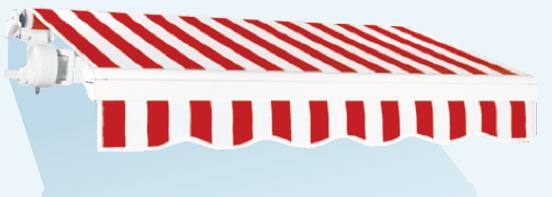

37 MONACO - výsuvná markýza Nákres systému VARIANT ZÁKLADNÍ CENA OBSAHUJE * Kliku pro manuálně ovládané markýzy o délce 180 cm, jinou požadovanou délku je třeba specifikovat v objednávce * Stěnové nebo univerzální montážní konzole, požadavek na univerzální musí být v objednávce specifikován. * Volán ZÁKLADNÍ CENA NEOBSAHUJE * Montážní materiál * Montáž * Dopravu DŮLEŽITÉ INFORMACE * Z důvodu snížení rizika proražení volánu při dopravě ho dodáváme nenavlečený. * U markýz širších než 600 cm se markýza dodává v rozloženém stavu * U markýz širších než 600 cm nelze systém VARIANT * Látky TOP QUALITY a PVC nejsou vhodné pro markýzy s výsuvem nad 250 cm * Látky DEGRADÉ jsou staženy z kolekce * U motorových markýz nejsou vypínače a ovladače součástí základní ceníkové ceny, je třeba je specifikovat v objednávce 44

38 PŘÍPLATKY extrudované stříšky Hloubka stříšky 287 mm Extrudovaná stříška pro markýzy MONACO, QUADRA a HORIZON. U markýzy MONACO je možno stříšku namontovat na UNIVERZÁLNÍ držáky pomocí člunků a šroubků které jsou součástí dodávky. U markýz QUADRA a HORIZON je stříšku třeba montovat pomocí stěnových konzolí, tyto je třeba instalovat spolu s markýzou. Pro markýzu 2 BQ se dodává stříška shodná se stříškou pergolovou. V případě požadavků na dodatečnou montáž stříšky pomocí stěnových konzolí je třeba sejmout markýzu ze stěny. U rozměrů nad 300 cm může být stříška napojována. Stříšku objednávejte o cca 10 cm širší než je celková šířka markýzy. bílá RAL 9016 béžová RAL 1013 šedá RAL 7035 ostatní RAL do 1200 cm kód popis cena Kč/ks extrudovaná stříška do 305 cm 2 držáky extrudovaná stříška cm 2 držáky extrudovaná stříška cm 3 držáky extrudovaná stříška cm 4 držáky extrudovaná stříška cm 4 držáky extrudovaná stříška cm 4 držáky extrudovaná stříška cm 5 držáků extrudovaná stříška cm 5 držáků extrudovaná stříška cm 6 držáků extrudovaná stříška cm 6 držáků

39 2 BQ - výsuvná markýza MINIMÁLNÍ REALIZOVATELNÉ ROZMĚRY Výsuv šířka 2 ramena 3 ramena 4 ramena MARKÝZOVÉ KOMPONENTY šířka markýzy počet ramen 2 ks 2 ks 3 ks 3 ks 3 ks 3/4 ks 4 ks počet držáků 6 ks 6 ks 8 ks 9 ks 9 ks 11 ks 12 ks počet podpěr - 1 ka 1 ks 1 ks 2 ks 2 ks 2 ks rolny 85 mm Největší markýza z kolekce ARQUATI Silná ramena, s pojistným třmenem a půlměsícovým přesným stavěním pozice. Upevnění na stěnu pomocí 2 jacklů 40x40 mm Max.výsuv 5200 cm Možnost doplnění extrudované stříšky 51

40 2 BQ - výsuvná markýza Výsuvná markýza 2 BQ je největší markýza se značkou ARQUATI charakterizována vysokou tuhostí, pevností. Instalace markýzy vyžaduje znalosti místa montáže a je třeba aby ji provedla specializovaná firma. Tuhost a pevnost zajišťuje osvědčená konstrukce s dvěma nosnými jackly 40x40 mm nad sebou, Al profily konstrukce jsou extrudované z pevnostních Al slitin, držáky a ostatní komponenty jsou vyráběny tlakovým litím Al slitin, spojovací materiál je tvořen nerezovými ocelovými šrouby. Celá konstrukce markýzy je chráněna vrstvou vypálené práškové barvy s UV ochranou. Robustní přední profil je opatřen okapnicí pro odvod vody ke straně. Silná ramena mají patentovaný úchyt k nosným jacklům s možností přesného nastavená ramen v kolébkovém loži, dále je uchycení ramen vybaveno pojistným třmenem. Všechny pohledové části jsou opatřeny designově dokonalými plastovými kryty.. Markýza je vhodná pro zastínění velých teras restaurací i v privátní objektů. Před montáží doporučujeme požádat o vyjádření statika. bílá RAL 9016 ostatní RAL 70 mm extudovaná stříška 1200 cm max. 520 cm ovládání klikou ovládání motorem na vypínač ovládání motorem RTS na dálkové ovládání Diagram zastínění v závislosti na výsuvu a úhlu naklopení ramen Montážní rozměry u stěnové a stropní montáže pomocí přídavné konzole 52

41 2 BQ - výsuvná markýza Ceník ovládání - šířka klika L min cm motor motor RTS motor s HS RTS motor s HS klika L min /807/1064 cm motor motor RTS motor s HS RTS motor s HS klika L min /1165 cm motor motor RTS motor s HS RTS motor s HS P Ř Í P L A T K Y za látky mimo standardní kolekci ARQUATI SUNCOLOR Uvedené ceny jsou v Kč bez DPH Látky SUNCOLOR WATERPROOF Látky TOPQUALITY Látky PVC jednobarevné Látky PVC pruhované Látky SOLTIS Látky SCREEN 240 Kč/m2 vyřazeny 150 Kč/m2 200 Kč/m2 450 Kč/m2 980 Kč/m2 P Ř Í P L A T K Y za nadstandardní provedení extrudovaná stříška viz.tabulka Jiná než základní barva RAL +35 % stěnový držák 2450 Kč/ks Univerzální držák Látky SATLER, DIXON, PARA + 10 % 53

42 2 BQ - výsuvná markýza ZÁKLADNÍ CENA OBSAHUJE * Kliku pro manuálně ovládané markýzy o délce 180 cm, jinou požadovanou délku je třeba specifikovat v objednávce * Stěnové nebo univerzální montážní konzole, požadavek na univerzální musí být v objednávce specifikován. * Volán ZÁKLADNÍ CENA NEOBSAHUJE * Montážní materiál * Montáž * Dopravu DŮLEŽITÉ INFORMACE * Z důvodu snížení rizika proražení volánu při dopravě ho dodáváme nenavlečený. * U markýz širších než 600 cm se markýza dodává v rozloženém stavu * Látky TOP QUALITY a PVC nejsou vhodné pro markýzy s výsuvem nad 250 cm * Látky DEGRADÉ jsou staženy z kolekce * U motorových markýz nejsou vypínače a ovladače součástí základní ceníkové ceny, je třeba je specifikovat v objednávce 54

43 BN - výklopná markýza a BA markýzová volně visící roleta Výklopná markýza BN je klasickou balkónovou markýzou se silně napínanými rameny spirálovou pružinou v profilu ramen. vodotěsně uzavíratelnou moderně navrženou kazetou chránící látku a mechanické části. Markýza se vyznačuje rychlou a snadnou instalací s možností upevnění na stěnu nebo do stropu pomocí samostatných bočních držáků vyrobených tlakovým litím Al slitiny, spojovací materiál je tvořen nerezovými ocelovými šrouby.celá hliníková konstrukce markýzy a kazeta je chráněna vrstvou vypálené práškové barvy s UV ochranou.. Markýza je vhodná pro privátní používání k stínění balkónů, oken nebo výloh obchodů. Markýza může být doplněna o kazetu do které se natáčí stínicí látka. Varianta BA je volně visící roleta s markýzovou látkou a bočním vedením pomocí ocelového lanka. bílá RAL 9016 béžová RAL 1013 ostatní RAL 70 mm kazeta ANO 500 cm max. 180 cm ovládání klikou ovládání motorem na vypínač ovládání motorem RTS na dálkové ovládání Montážní rozměry držáků rolny a ramen 55

44 BN - výklopná markýza a BA markýzová volně visící roleta Držák pro volně visící roletu BA Příplatková kazeta rozměrů 122x130 mm ZÁKLADNÍ CENA OBSAHUJE * Kliku pro manuálně ovládané markýzy o délce 180 cm, jinou požadovanou délku je třeba specifikovat v objednávce * Univerzální montážní konzole ZÁKLADNÍ CENA NEOBSAHUJE * Montážní materiál * Volán * Montáž * Dopravu * DŮLEŽITÉ INFORMACE * Z důvodu snížení rizika proražení volánu při dopravě ho dodáváme nenavlečený. * Látky TOP QUALITY a PVC nejsou vhodné pro markýzy s výsuvem nad 250 cm * Látky DEGRADÉ jsou staženy z kolekce * U motorových markýz nejsou vypínače a ovladače součástí základní ceníkové ceny, je třeba je specifikovat v objednávce 56

45 BN - výklopná markýza a BA markýzová volně visící roleta Ceník výklopné markýzy BN ramena ovládání - šířka do klika motor motor RTS klika motor motor RTS klika motor motor RTS klika motor motor RTS klika motor motor RTS klika motor motor RTS Příplatky kazeta markýz BN/BA kód popis cena Kč/ks extrudovaná kazeta BN/BA do 100 cm extrudovaná kazeta BN/BA cm extrudovaná kazeta BN/BA cm extrudovaná kazeta BN/BA cm extrudovaná kazeta BN/BA cm 9936 Uvedené ceny jsou v Kč bez DPH 57

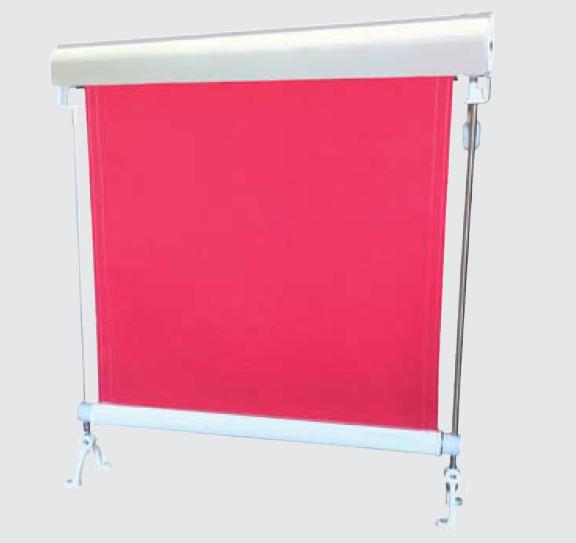

46 BA markýzová volně visící roleta Exteriérová roleta BA vychází z balkónových markýz. Roleta se vyznačuje rychlou a snadnou instalací s možností upevnění na stěnu nebo do stropu pomocí samostatných bočních držáků vyrobených tlakovým litím Al slitiny, spojovací materiál je tvořen nerezovými ocelovými šrouby.celá hliníková konstrukce rolety a případná příplatková kazeta kazeta je chráněna vrstvou vypálené práškové barvy s UV ochranou.. Roleta BA je vhodná pro privátní používání k stínění bočních prostor dřevěných pergol,balkónů, oken. Roleta může být doplněna o kazetu do které se natáčí stínicí látka. Doporučená použitá látka SCREEN má výborný stínící účinek při zachování průhledu a svojí síťovou strukturou eliminuje působení větru.. bílá RAL 9016 béžová RAL 1013 ostatní RAL 70 mm kazeta ANO 500 cm max. 360 cm ovládání klikou ovládání motorem na vypínač ovládání motorem RTS na dálkové ovládání Montážní rozměry držáků rolny 58

47 BA markýzová volně visící roleta ZÁKLADNÍ CENA OBSAHUJE * Kliku pro manuálně ovládané markýzy o délce 180 cm, jinou požadovanou délku je třeba specifikovat v objednávce * Univerzální montážní konzole * Základní napínací lanko D 4 mm ZÁKLADNÍ CENA NEOBSAHUJE * Montážní materiál * Volán * Montáž * Dopravu * DŮLEŽITÉ INFORMACE * Z důvodu snížení rizika proražení volánu při dopravě ho dodáváme nenavlečený. * Látky TOP QUALITY a PVC nejsou vhodné pro markýzy s výsuvem nad 250 cm * Látky DEGRADÉ jsou staženy z kolekce * U motorových markýz nejsou vypínače a ovladače součástí základní ceníkové ceny, je třeba je specifikovat v objednávce Nový univerzální držák odlitek Vedení lanka Možné uchycení zátěžového profilu 59

48 BA markýzová volně visící roleta Ceník markýzové rolety BA použité látky ARQUATI SUNCOLOR, nebo SCREEN z kolekce ARCO INTERIER ovládání - šířka do klika motor motor RTS klika motor motor RTS klika motor motor RTS ovládání - šířka klika motor motor RTS klika motor motor RTS klika motor motor RTS Příplatky kazeta markýz BN/BA kód popis cena Kč/ks extrudovaná kazeta BN/BA do 100 cm extrudovaná kazeta BN/BA cm extrudovaná kazeta BN/BA cm extrudovaná kazeta BN/BA cm extrudovaná kazeta BN/BA cm 9936 Uvedené ceny jsou v Kč bez DPH 60

49 CENÍK elektro příslušenství pro motory RTS kód popis cena Kč/ks EOLIS RTS větrné čidlo pro RTS motory TELIS 1 ATRIO dálkový oladač jednokanál TELIS 4 ATRIO dálkový ovladač 5-ti kanál TELIS SIUTO RTS CENTRALIS RTS - nástěnný dálkový ovladač (bez rámečku) SOLIRIS RTS čidlo slunce/vítr pro RTS motory TELIS SOLIRIS PURE dálkový ovladač s možností vypínání a zapínání sluneční automatiky IMPRESARIO CHRONIS programovatelný 20-ti kanálový ovladač SUNIS RTS sluneční čidlo EOLIS 3D otřesové čidlo RTS

50 CENÍK elektro příslušenství pro motory bez RTS kód popis cena Kč/ks vypínač s aretací vypínač bez aretace vypínač na omítku vodotěsný s areací šedý vypínač na omítku vodotěsný bez areace šedý klíčový spínač s aretací CENTRALIS UNO IB elektronický spínač sběrnicového řízení CENTRALIS IB elektronický spínač sběrnicového řízení - centrální nebo skupinové ruční ovládání EOLIS UNO větrné čidlo, řídící jednotka a nástěnný ovladač SOLIRIS UNO sluneční a větrné čidlo s řídící elektronikou v nástěnném ovladači EOLIS RTS větrná automatika pro motory bez RTS. Sada Přijímač, větrný senzor, jednokanálový ovladač SOLIRIS RTS větrná a sluneční automatika pro motory bez RTS. Sada Přijímač, větrný senzor, jednokanálový ovladač

51 CENÍK elektro příslušenství pro motory bez RTS kód popis cena Kč/ks Kabelová spojka samice kabelová spojka samec zajišťovací klip Univerzální přijímač RTS HIRSCHMAN Univerzální přijímač RTS CENTRALIS RECEIVER RTS sada přijímač a ovladač TELIS 1 kanál Větrné čidlo Větrné a sluneční čidlo SOLIRIS IB řídící elektronika pro slunce vítr MR 2 - vícebodové řídící relé pro ovládání 1 motoru z více míst Kryt pro MR GS 3 dělící relé pro skupinové ovládání max.4 pohonů ovladačem bez aretace zhášecí člen pro GS

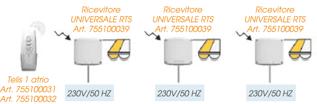

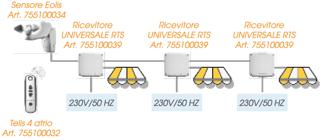

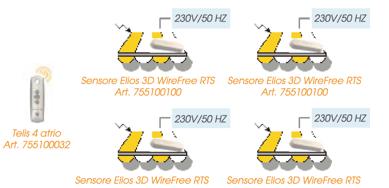

52 KONFIGURACE ovládání markýz s motory RTS 64

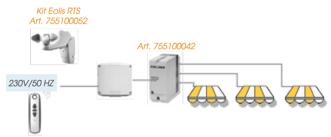

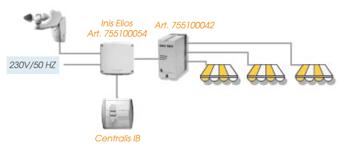

53 KONFIGURACE ovládání markýz s motory bez RTS relé GS 3 65

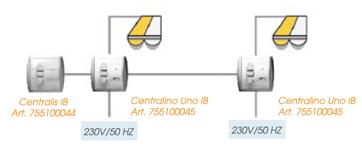

54 KONFIGURACE ovládání markýz s motory bez RTS 66
