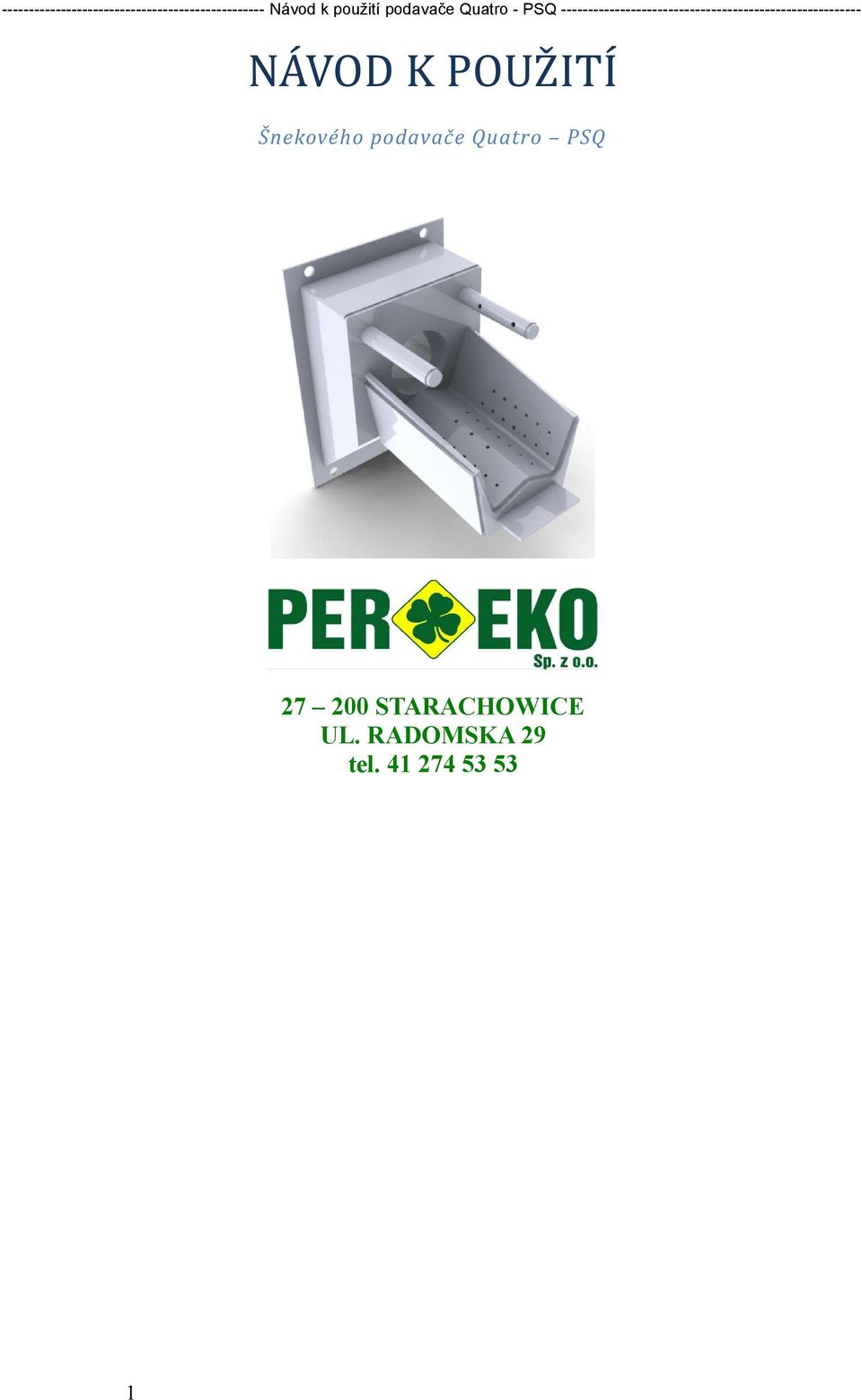

1 NÁVOD K POUŽITÍ Šnekového podavače Quatro PSQ STARACHOWICE UL. RADOMSKA 29 tel

2 Obsah 1. VŠEOBECNÉ INFORMACE Použití Palivo NÁVOD K MONTÁŽÍ Montáž podavače Těsnění Montáž dmýchaní sekundárního vzduchu Zabezpečení podavače Motoreduktor a ventilátor PROVOZ Rozpalováni Topení Vyhašení Utržení závlačky Údržba SEZNAM SOUČÁSTI ZÁRUČNÍ LIST VŠEOBECNÉ INFORMACE 2

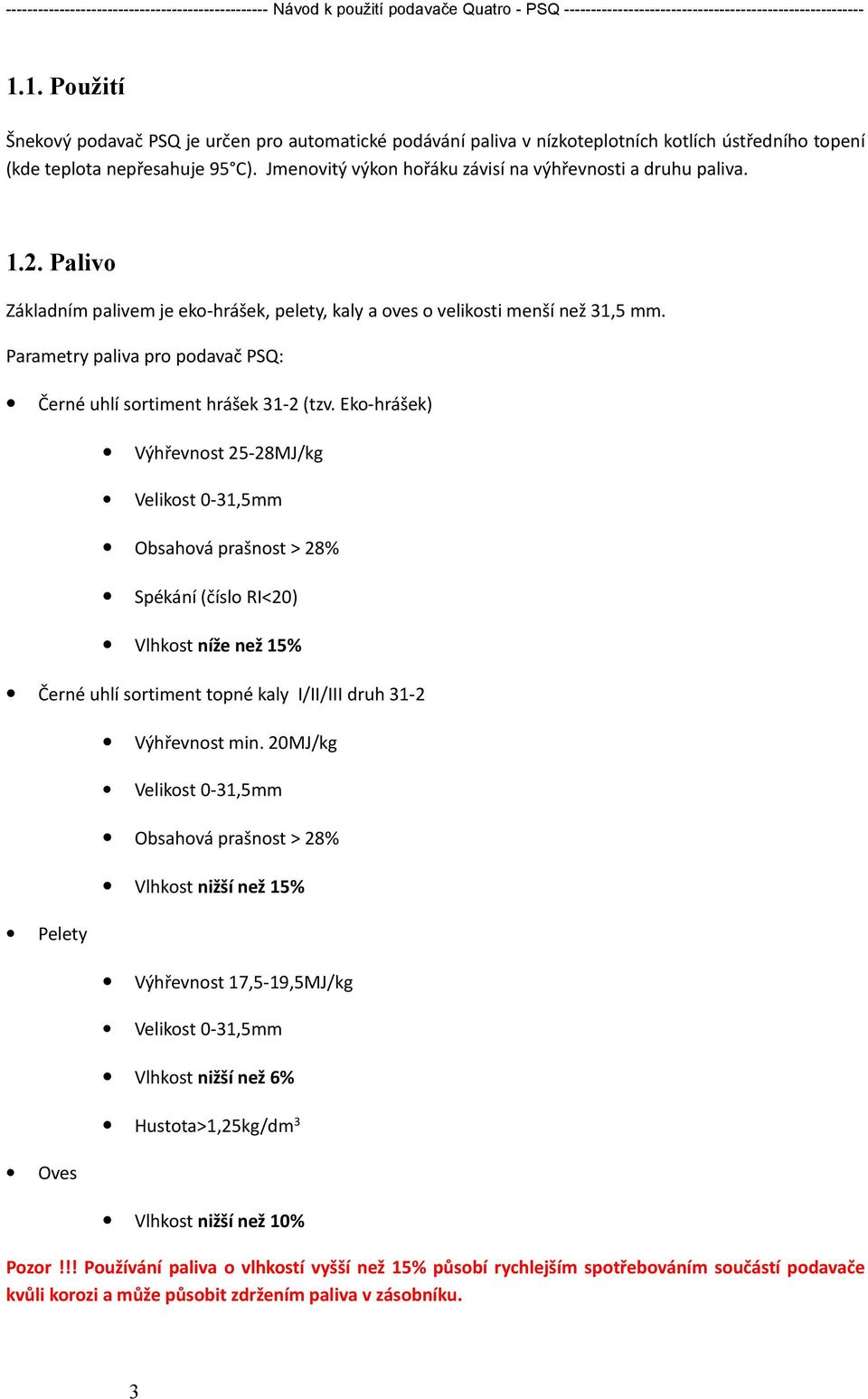

3 1.1. Použití Šnekový podavač PSQ je určen pro automatické podávání paliva v nízkoteplotních kotlích ústředního topení (kde teplota nepřesahuje 95 C). Jmenovitý výkon hořáku závisí na výhřevnosti a druhu paliva Palivo Základním palivem je eko-hrášek, pelety, kaly a oves o velikosti menší než 31,5 mm. Parametry paliva pro podavač PSQ: Černé uhlí sortiment hrášek 31-2 (tzv. Eko-hrášek) Výhřevnost 25-28MJ/kg Velikost 0-31,5mm Obsahová prašnost > 28% Spékání (číslo RI<20) Vlhkost níže než 15% Černé uhlí sortiment topné kaly I/II/III druh 31-2 Pelety Oves Výhřevnost min. 20MJ/kg Velikost 0-31,5mm Obsahová prašnost > 28% Vlhkost nižší než 15% Výhřevnost 17,5-19,5MJ/kg Velikost 0-31,5mm Vlhkost nižší než 6% Hustota>1,25kg/dm 3 Vlhkost nižší než 10% Pozor!!! Používání paliva o vlhkostí vyšší než 15% působí rychlejším spotřebováním součástí podavače kvůli korozi a může působit zdržením paliva v zásobníku. 3

4 2. NÁVOD K MONTÁŽI 2.1. Montáž podavače Podavač PSQ je upevněný čtyřmi šrouby M12x20 k připojovacím rámu kotle. Před utažením šroubu je třeba pečlivě utěsnit plochu mezi rámem kotle a podavačem pomocí tepelně odolného silikonu do 1200 C. Před prvním spuštěním kotle je třeba zkontrolovat šroubové spoje a dobře je dotáhnout. Po montáži podavače je třeba odšroubovat nohu podavače tak, aby přesně přiléhala k podloži. Pozor!!! Před naplněním zásobníku paliva je třeba vyregulovat nohu podavače, aby přiléhala k podloži Těsnění Dolní čistící otvor pod sítem hořáku by měl být utěsněn tepelně odolným silikonem do 1200 C Montáž dmýchaní sekundárního vzduchu Dmýchaní sekundárního vzduchu by měly být zašroubovány tak, aby dmýchací otvory byly usměrněny pod jemným úhlem směrem nahoru, naproti sobě. (podle kresby 1). Kresba - nastavení dmýchaní 4

5 2.4. Zabezpečení podavače Čidlem teploty šneku nacházejícím se na ovládači. Čidlo musí těsně přiléhávat po celu svou délku ke svírce na trubce podavače. Monofunkčním ventilem chlazení (tzv. Hasič), který je vybaven bimetalickým čidlem teploty, který je zastrčen do svírky na podavači a také přípojkou G1/2 na elastické hadici našroubované nátrubkem G1/2 k trubce podavače. UWAGA!!! Je třeba pamatovat na naplnění vodou buňky hasiče Motoreduktor a ventilátor Motoreduktor podavače PSQ je zabezpečen závlačkou (šroubem M5 5.8), která ochraňuje motoreduktor před přetížením a přenáší pohon na šneka. Před uvedením do provozu je třeba: zjistit, zda je závlačka na správném místě zapojit zástrčku motoreduktoru a ventilátoru k ovladači zapnout vhodný směr otáček pomocí přepínače na krabici motoru I-zpětný chod ; 0-vypni; II-podávaní 3. PROVOZ 3.1. Rozpalování Před rozpálením je třeba zkontrolovat, zda jsou všechny snímače teploty na správném místě, množství vody v buňce hasiče a také nastavit přepínač na krabici motoru na pozici II (podávaní paliva) Naplnit zásobník paliva Zapnout podávaní do doby až se palivo bude nacházet uprostřed hořáku Na palivo umístit třísky na podpal nebo papír, dřevo a podpálit. Zapnout ventilátor a počkat, až se základní palivo rovnoměrně rozhoří. Po rozpálení zapnout automatické řízení podavače Topení Po rozpálení v hořáku je třeba nastavit parametry ovládaní podavačem tak, aby se žár udržoval uprostřed hořáku a do popelníku padalo vyhořelé palivo. 5

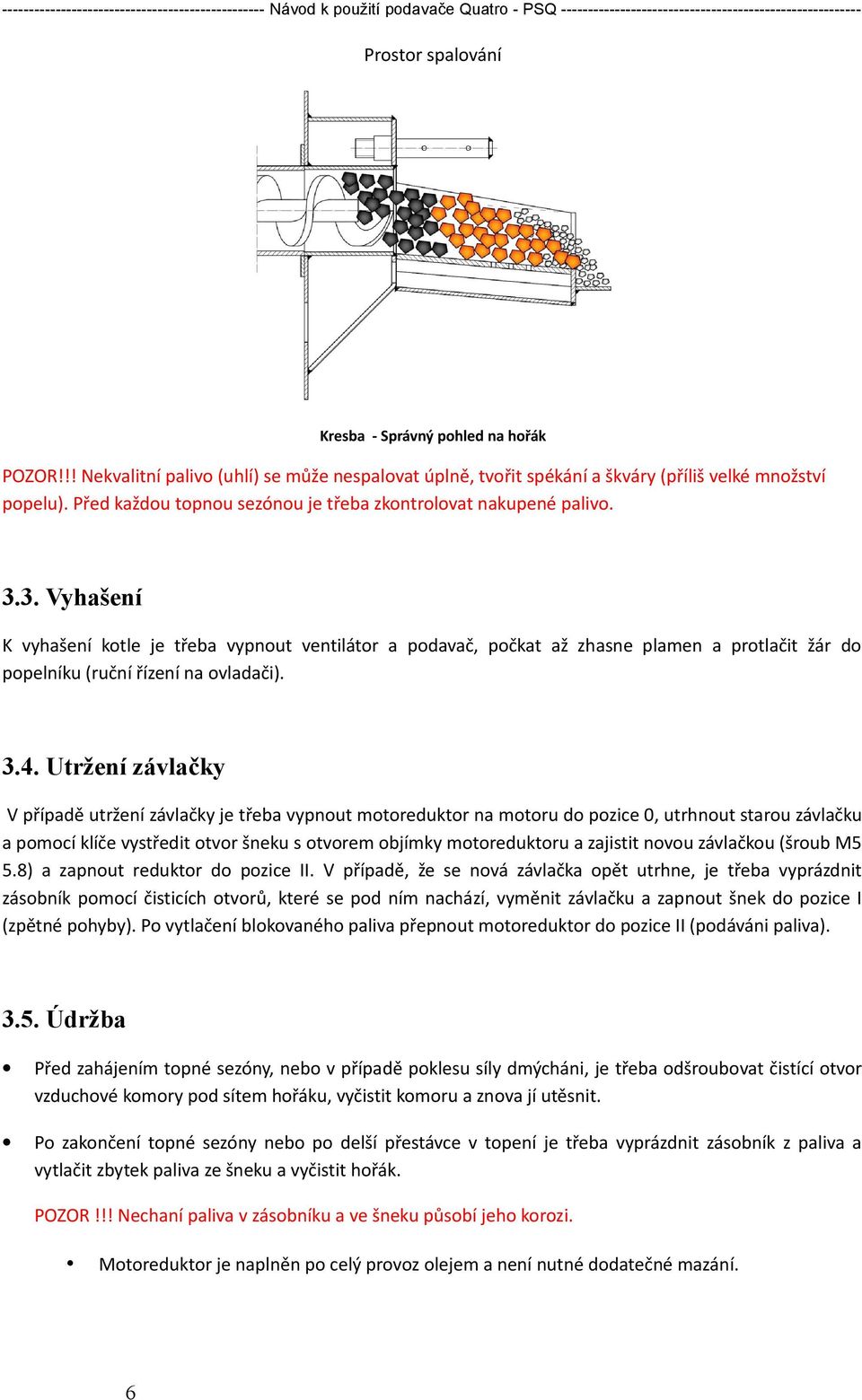

6 Prostor spalování Kresba - Správný pohled na hořák POZOR!!! Nekvalitní palivo (uhlí) se může nespalovat úplně, tvořit spékání a škváry (příliš velké množství popelu). Před každou topnou sezónou je třeba zkontrolovat nakupené palivo Vyhašení K vyhašení kotle je třeba vypnout ventilátor a podavač, počkat až zhasne plamen a protlačit žár do popelníku (ruční řízení na ovladači) Utržení závlačky V případě utržení závlačky je třeba vypnout motoreduktor na motoru do pozice 0, utrhnout starou závlačku a pomocí klíče vystředit otvor šneku s otvorem objímky motoreduktoru a zajistit novou závlačkou (šroub M5 5.8) a zapnout reduktor do pozice II. V případě, že se nová závlačka opět utrhne, je třeba vyprázdnit zásobník pomocí čisticích otvorů, které se pod ním nachází, vyměnit závlačku a zapnout šnek do pozice I (zpětné pohyby). Po vytlačení blokovaného paliva přepnout motoreduktor do pozice II (podáváni paliva) Údržba Před zahájením topné sezóny, nebo v případě poklesu síly dmýcháni, je třeba odšroubovat čistící otvor vzduchové komory pod sítem hořáku, vyčistit komoru a znova jí utěsnit. Po zakončení topné sezóny nebo po delší přestávce v topení je třeba vyprázdnit zásobník z paliva a vytlačit zbytek paliva ze šneku a vyčistit hořák. POZOR!!! Nechaní paliva v zásobníku a ve šneku působí jeho korozi. Motoreduktor je naplněn po celý provoz olejem a není nutné dodatečné mazání. 6

7 4. SEZNAM SOUČÁSTI Kresba - Podavač PSQ Pč. Název Kresba 1 Hořák W Dmýchaní Víko čisticího otvoru Trubka podavače Šnek Noha podavače Závlačka M Motoreduktor - 7

8 > ZÁRUČNÍ LIST < PER-EKO Sp. z o.o. ul. Radomska 29; Starachowice Tel ; serwis@per-eko.pl Sériové číslo: Typ:. Datum výroby: PODMÍNY ZÁRUKY Záruční list není platný bez data, razítka a podpisu. V případě ztráty záručního listu se nevydává jeho kopie. Záruka na správné fungování podavače PSQ je potvrzena razítkem provozovny a prodejny spolu s podpisem prodávajícího a je udělovaná na dobu 24 měsíců od data nákupu ale ne déle než 32 měsíců od data výroby. Záruka se nevztahuje na šrouby, matice a dmýcháni sekundárního vzduchu. Jsou to součásti, které podléhávají normálnímu využití během provozu a jejích výměna je za úhradu. Záruční list je jediným dokumentem, který umožňuje kupujícímu bezplatné vykonání opravy kotle. Reklamace kvality podavače je potřeba nahlásit v prodejně nebo přímo u výrobce pod adresou uvedenou v záručním listě. Záruka není plátna v případě: Oprav v záručním období neoprávněnými osobami nebo provozovnami. Poruch, které vznikly v případě nedodržení základních instrukci. POZOR!!! Pokud reklamace bude uznána jako bezdůvodná, hradí kupujícímu náklady spojené s dopravou výrobce. Podpis a razítko výrobce Datum prodeje Podpis prodávajícího a razítko obchodní jednotky > < 8
