1 CZ DE0246

2 A 2

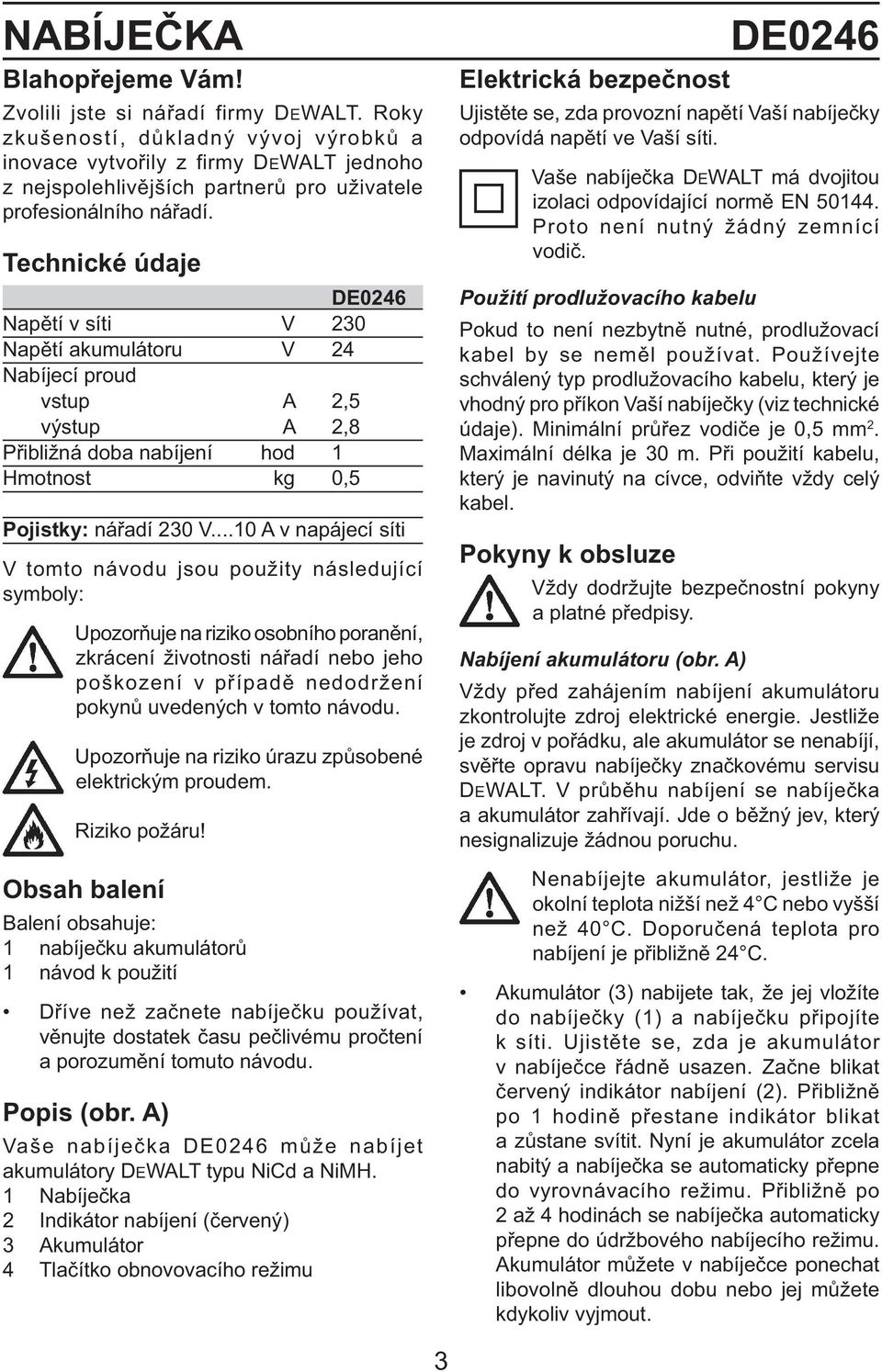

3 NABÍJEČKA Blahopřejeme Vám! Zvolili jste si nářadí firmy DEWALT. Roky zkušeností, důkladný vývoj výrobků a inovace vytvořily z firmy DEWALT jednoho z nejspolehlivějších partnerů pro uživatele profesionálního nářadí. Technické údaje DE0246 Napětí v síti V 230 Napětí akumulátoru V 24 Nabíjecí proud vstup A 2,5 výstup A 2,8 Přibližná doba nabíjení hod 1 Hmotnost kg 0,5 Pojistky: nářadí 230 V...10 A v napájecí síti V tomto návodu jsou použity následující symboly: Upozorňuje na riziko osobního poranění, zkrácení životnosti nářadí nebo jeho poškození v případě nedodržení pokynů uvedených v tomto návodu. Upozorňuje na riziko úrazu způsobené elektrickým proudem. Riziko požáru! Obsah balení Balení obsahuje: 1 nabíječku akumulátorů 1 návod k použití Dříve než začnete nabíječku používat, věnujte dostatek času pečlivému pročtení a porozumění tomuto návodu. Popis (obr. A) Vaše nabíječka DE0246 může nabíjet akumulátory DEWALT typu NiCd a NiMH. 1 Nabíječka 2 Indikátor nabíjení (červený) 3 Akumulátor 4 Tlačítko obnovovacího režimu Elektrická bezpečnost Ujistěte se, zda provozní napětí Vaší nabíječky odpovídá napětí ve Vaší síti. Vaše nabíječka DEWALT má dvojitou izolaci odpovídající normě EN Proto není nutný žádný zemnící vodič. Použití prodlužovacího kabelu Pokud to není nezbytně nutné, prodlužovací kabel by se neměl používat. Používejte schválený typ prodlužovacího kabelu, který je vhodný pro příkon Vaší nabíječky (viz technické údaje). Minimální průřez vodiče je 0,5 mm 2. Maximální délka je 30 m. Při použití kabelu, který je navinutý na cívce, odviňte vždy celý kabel. Pokyny k obsluze DE0246 Vždy dodržujte bezpečnostní pokyny a platné předpisy. Nabíjení akumulátoru (obr. A) Vždy před zahájením nabíjení akumulátoru zkontrolujte zdroj elektrické energie. Jestliže je zdroj v pořádku, ale akumulátor se nenabíjí, svěřte opravu nabíječky značkovému servisu DEWALT. V průběhu nabíjení se nabíječka a akumulátor zahřívají. Jde o běžný jev, který nesignalizuje žádnou poruchu. Nenabíjejte akumulátor, jestliže je okolní teplota nižší než 4 C nebo vyšší než 40 C. Doporučená teplota pro nabíjení je přibližně 24 C. Akumulátor (3) nabijete tak, že jej vložíte do nabíječky (1) a nabíječku připojíte k síti. Ujistěte se, zda je akumulátor v nabíječce řádně usazen. Začne blikat červený indikátor nabíjení (2). Přibližně po 1 hodině přestane indikátor blikat a zůstane svítit. Nyní je akumulátor zcela nabitý a nabíječka se automaticky přepne do vyrovnávacího režimu. Přibližně po 2 až 4 hodinách se nabíječka automaticky přepne do údržbového nabíjecího režimu. Akumulátor můžete v nabíječce ponechat libovolně dlouhou dobu nebo jej můžete kdykoliv vyjmout. 3

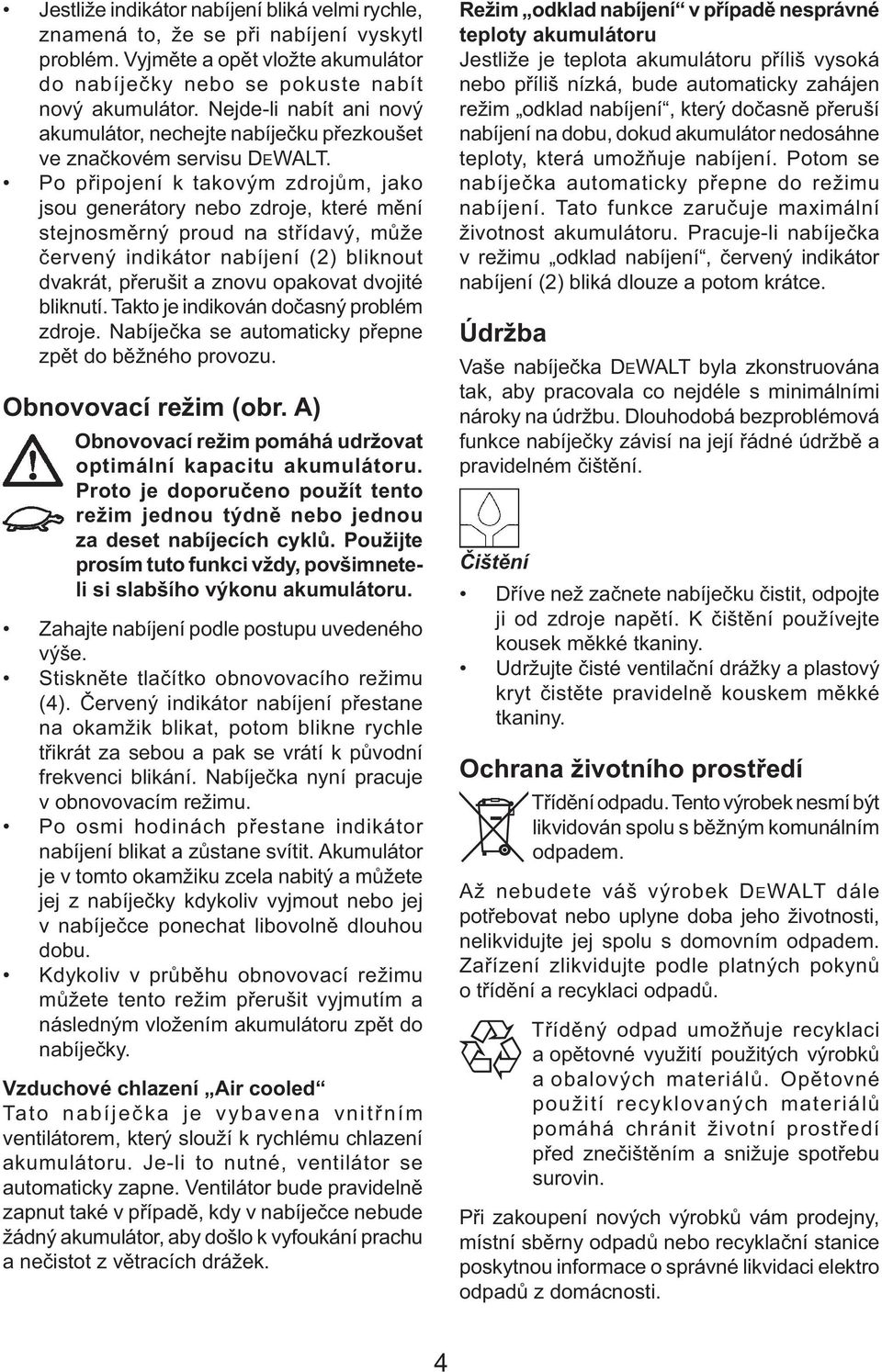

4 Jestliže indikátor nabíjení bliká velmi rychle, znamená to, že se při nabíjení vyskytl problém. Vyjměte a opět vložte akumulátor do nabíječky nebo se pokuste nabít nový akumulátor. Nejde-li nabít ani nový akumulátor, nechejte nabíječku přezkoušet ve značkovém servisu DEWALT. Po připojení k takovým zdrojům, jako jsou generátory nebo zdroje, které mění stejnosměrný proud na střídavý, může červený indikátor nabíjení (2) bliknout dvakrát, přerušit a znovu opakovat dvojité bliknutí. Takto je indikován dočasný problém zdroje. Nabíječka se automaticky přepne zpět do běžného provozu. Obnovovací režim (obr. A) Obnovovací režim pomáhá udržovat optimální kapacitu akumulátoru. Proto je doporučeno použít tento režim jednou týdně nebo jednou za deset nabíjecích cyklů. Použijte prosím tuto funkci vždy, povšimneteli si slabšího výkonu akumulátoru. Zahajte nabíjení podle postupu uvedeného výše. Stiskněte tlačítko obnovovacího režimu (4). Červený indikátor nabíjení přestane na okamžik blikat, potom blikne rychle třikrát za sebou a pak se vrátí k původní frekvenci blikání. Nabíječka nyní pracuje v obnovovacím režimu. Po osmi hodinách přestane indikátor nabíjení blikat a zůstane svítit. Akumulátor je v tomto okamžiku zcela nabitý a můžete jej z nabíječky kdykoliv vyjmout nebo jej v nabíječce ponechat libovolně dlouhou dobu. Kdykoliv v průběhu obnovovací režimu můžete tento režim přerušit vyjmutím a následným vložením akumulátoru zpět do nabíječky. Vzduchové chlazení Air cooled Tato nabíječka je vybavena vnitřním ventilátorem, který slouží k rychlému chlazení akumulátoru. Je-li to nutné, ventilátor se automaticky zapne. Ventilátor bude pravidelně zapnut také v případě, kdy v nabíječce nebude žádný akumulátor, aby došlo k vyfoukání prachu a nečistot z větracích drážek. Režim odklad nabíjení v případě nesprávné teploty akumulátoru Jestliže je teplota akumulátoru příliš vysoká nebo příliš nízká, bude automaticky zahájen režim odklad nabíjení, který dočasně přeruší nabíjení na dobu, dokud akumulátor nedosáhne teploty, která umožňuje nabíjení. Potom se nabíječka automaticky přepne do režimu nabíjení. Tato funkce zaručuje maximální životnost akumulátoru. Pracuje-li nabíječka v režimu odklad nabíjení, červený indikátor nabíjení (2) bliká dlouze a potom krátce. Údržba Vaše nabíječka DEWALT byla zkonstruována tak, aby pracovala co nejdéle s minimálními nároky na údržbu. Dlouhodobá bezproblémová funkce nabíječky závisí na její řádné údržbě a pravidelném čištění. Čištění Dříve než začnete nabíječku čistit, odpojte ji od zdroje napětí. K čištění používejte kousek měkké tkaniny. Udržujte čisté ventilační drážky a plastový kryt čistěte pravidelně kouskem měkké tkaniny. Ochrana životního prostředí Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem. Až nebudete váš výrobek DEWALT dále potřebovat nebo uplyne doba jeho životnosti, nelikvidujte jej spolu s domovním odpadem. Zařízení zlikvidujte podle platných pokynů o třídění a recyklaci odpadů. Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin. Při zakoupení nových výrobků vám prodejny, místní sběrny odpadů nebo recyklační stanice poskytnou informace o správné likvidaci elektro odpadů z domácnosti. 4

5 Společnost DEWALT poskytuje službu sběru a recyklace výrobků DEWALT po skončení jejich technické životnosti. Chcete-li využít této služby, dopravte prosím Vaše nepotřebné výrobky do značkového servisu, kde na vlastní náklady zajistí jejich recyklaci a ekologické zpracování. Adresu vašeho nejbližšího autorizovaného střediska DEWALT naleznete na zadní straně tohoto návodu. Seznam servisních středisek DEWALT a podrobnosti o poprodejním servisu naleznete také na internetové adrese: ES Prohlášení o shodě DE0246 DEWALT prohlašuje, že tento výrobek odpovídá normám: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 60335, EN 55014, EN a EN Tento výrobek nesmí být uveden do provozu, dokud není ověřeno, že nářadí, které bude připojeno k této nabíječce, odpovídá normě 98/37/EEC (identifi kace pomocí značky CE na nářadí). Akumulátor Akumulátory s dlouhou životností musíte dobíjet vždy, jakmile přestanou dodávat dostatečné množství energie nutné pro Vámi prováděnou práci. Po ukončení životnosti akumulátorů se postarejte o jejich likvidaci, aniž by došlo k ohrožení životního prostředí: Počkejte, až se akumulátor za provozu zcela vybije a potom jej z nářadí vyjměte. NiCd a NiMH články jsou recyklovatelné. Doručte je Vašemu prodejci nebo do místní recyklační stanice. Shromážděné akumulátory budou recyklovány nebo s nimi bude naloženo jiným odpovídajícím způsobem. Technický a vývojový ředitel Horst Groβmann DEWALT, Richard-Klinger-Straβe 40 D-65510, Idstein, Germany Nabíječka Po ukončení její životnosti přineste nabíječku do značkového servisu DEWALT, kde bude zpracována tak, aby nedošlo k ohrožení životního prostředí. 5

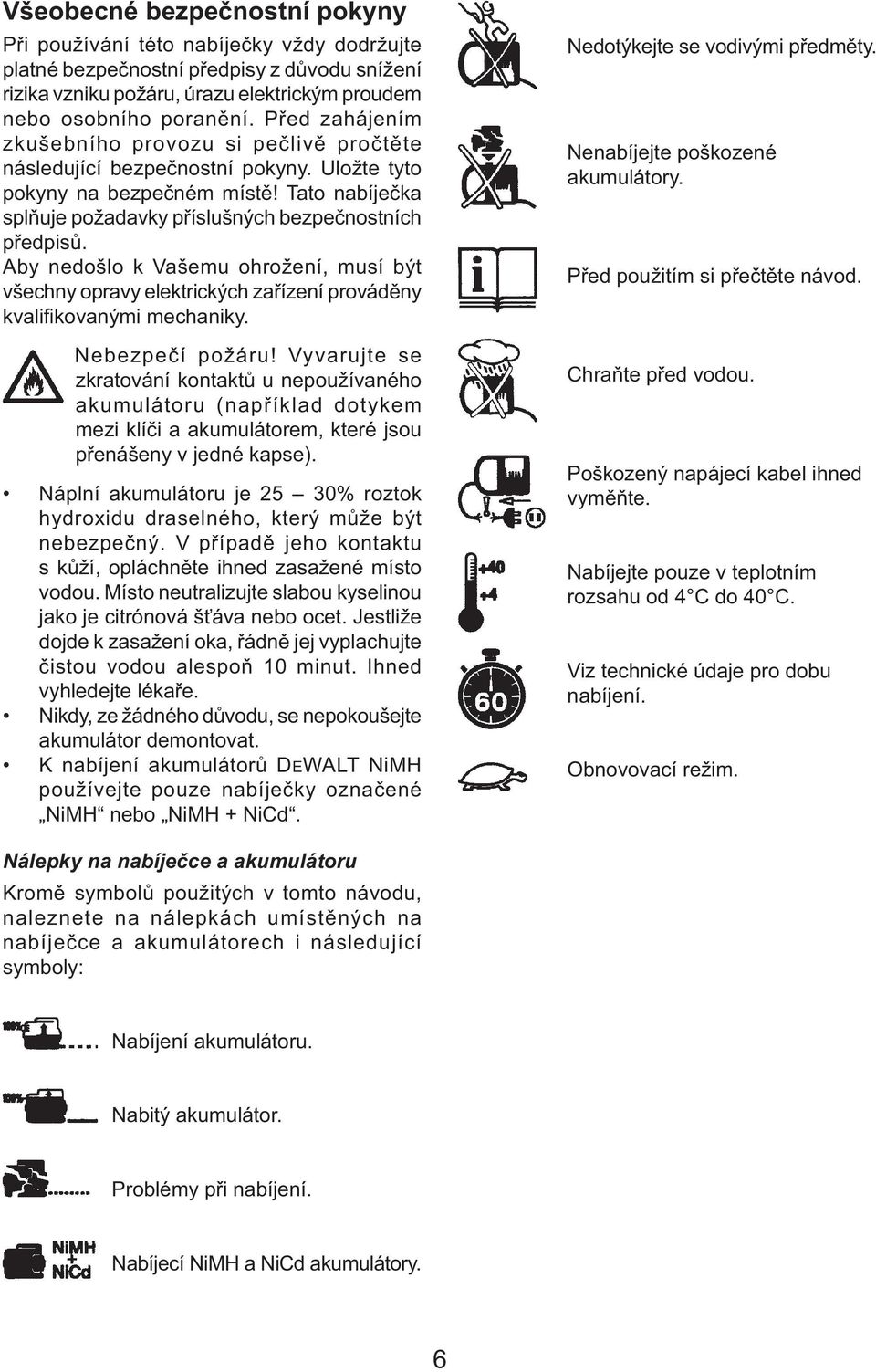

6 Všeobecné bezpečnostní pokyny Při používání této nabíječky vždy dodržujte platné bezpečnostní předpisy z důvodu snížení rizika vzniku požáru, úrazu elektrickým proudem nebo osobního poranění. Před zahájením zkušebního provozu si pečlivě pročtěte následující bezpečnostní pokyny. Uložte tyto pokyny na bezpečném místě! Tato nabíječka splňuje požadavky příslušných bezpečnostních předpisů. Aby nedošlo k Vašemu ohrožení, musí být všechny opravy elektrických zařízení prováděny kvalifikovanými mechaniky. Nebezpečí požáru! Vyvarujte se zkratování kontaktů u nepoužívaného akumulátoru (například dotykem mezi klíči a akumulátorem, které jsou přenášeny v jedné kapse). Náplní akumulátoru je 25 30% roztok hydroxidu draselného, který může být nebezpečný. V případě jeho kontaktu s kůží, opláchněte ihned zasažené místo vodou. Místo neutralizujte slabou kyselinou jako je citrónová šťáva nebo ocet. Jestliže dojde k zasažení oka, řádně jej vyplachujte čistou vodou alespoň 10 minut. Ihned vyhledejte lékaře. Nikdy, ze žádného důvodu, se nepokoušejte akumulátor demontovat. K nabíjení akumulátorů DEWALT NiMH používejte pouze nabíječky označené NiMH nebo NiMH + NiCd. Nedotýkejte se vodivými předměty. Nenabíjejte poškozené akumulátory. Před použitím si přečtěte návod. Chraňte před vodou. Poškozený napájecí kabel ihned vyměňte. Nabíjejte pouze v teplotním rozsahu od 4 C do 40 C. Viz technické údaje pro dobu nabíjení. Obnovovací režim. Nálepky na nabíječce a akumulátoru Kromě symbolů použitých v tomto návodu, naleznete na nálepkách umístěných na nabíječce a akumulátorech i následující symboly: Nabíjení akumulátoru. Nabitý akumulátor. Problémy při nabíjení. Nabíjecí NiMH a NiCd akumulátory. 6

7 Politika našich služeb zákazníkům Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl. Kdykoliv budete potřebovat radu či pomoc, obraťte se s důvěrou na náš nejbližší servis DEWALT, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni. Záruka DEWALT Blahopřejeme Vám k zakoupení tohoto vysoko kvalitního výrobku DEWALT. Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům. Proto poskytujeme záruční dobu daleko přesahující minimální požadavky vyplývající ze zákona. Kvalita tohoto přístroje nám umožňuje poskytnout Vám 30 dní záruku výměny. Pokud se objeví v průběhu 30 dní od zakoupení nářadí jakýkoliv nedostatek podléhající záruce, bude Vám u Vašeho obchodního nářadí vyměněno za nové. Díky 1 roční záruce jistoty máte nárok po dobu 1 roku od zakoupení přístroje na bezplatný servis v autorizovaném servisním středisku DEWALT. Zárukou kvality firma DEWALT garantuje po dobu trvání záruční doby (24 měsíců při nákupu pro přímou osobní spotřebu, 12 měsíců při nákupu pro podnikatelskou činnost) bezplatné odstranění jakékoliv materiálové nebo výrobní závady za následujících podmínek: Přístroj bude dopraven (spolu s originálním záručním listem DEWALT a s dokladem o nákupu), do jednoho z pověřených servisních středisek DEWALT, které jsou autorizované k provádění záručních oprav. Přístroj byl používán pouze s originálním příslušenstvím nebo přídavnými zařízeními a příslušenstvím BBW či Piranha, které je vysloveně doporučené jako vhodné k použití spolu s přístrojem DEWALT. Přístroj byl používán a udržován v souladu s návodem k obsluze. Motor přístroje nebyl přetěžován a nejsou viditelné žádné známky poškození vlivem vnějších vlivů. Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál servisních středisek DEWALT, které jsou autorizované k provádění záručních oprav. Navíc poskytuje servis DEWALT na všechny prováděné opravy a vyměněné náhradní díly další servisní záruční dobu v trvání 6 měsíců. Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, hoblovací nože, brusné kotouče, pilové listy, pilové kotouče, brusný papír, apod.) ani na příslušenství přístroje poškozené opotřebováním. Záruční list je dokladem práv spotřebitele zákazníka ve smyslu 620 Občanského zákoníku a 429 Obchodního zákoníku. Patří k prodávanému výrobku odpovídajícího katalogového a výrobního čísla jako jeho příslušenství. Pří každé reklamaci je třeba tento záruční list předložit prodávajícímu, případně servisnímu středisku DEWALT pověřenému vykonáváním záručních oprav. Ve vlastním zájmu si ho proto spolu s originálem dokladu o nákupu pečlivě uschovejte. DEWALT nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek. Jejich seznam najdete na záručním listě. Další informace týkající se servisu můžete získat na níže uvedených telefonních číslech a na internetové adrese Black & Decker Klášterského Praha 4 - Modřany Česká republika tel: fax: recepce@blackanddecker.cz Právo na případné změny vyhrazeno. 02/2007 zst

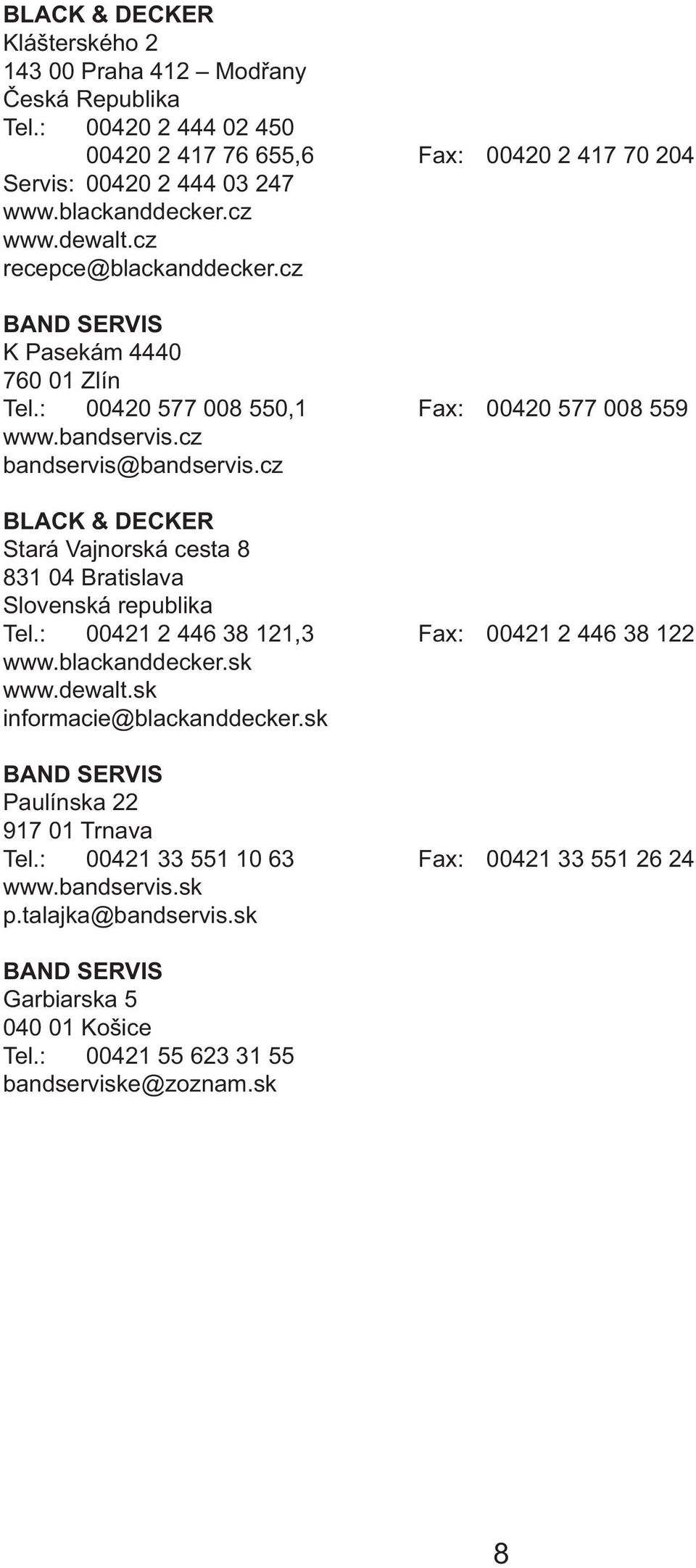

8 BLACK & DECKER Klášterského Praha 412 Modřany Česká Republika Tel.: ,6 Fax: Servis: recepce@blackanddecker.cz BAND SERVIS K Pasekám Zlín Tel.: ,1 Fax: bandservis@bandservis.cz BLACK & DECKER Stará Vajnorská cesta Bratislava Slovenská republika Tel.: ,3 Fax: informacie@blackanddecker.sk BAND SERVIS Paulínska Trnava Tel.: Fax: p.talajka@bandservis.sk BAND SERVIS Garbiarska Košice Tel.: bandserviske@zoznam.sk 8

9 9

10 10

11 CZ ZÁRUČNÍ LIST SK ZÁRUČNÝ LIST ZÁRUČNÍ DOBA POSKYTOVANÁ PRODEJCEM NA PRODANÝ VÝROBEK JE: ZÁRUČNÁ DOBA POSKYTOVANÁ PREDAJCOM NA PREDANÝ VÝROBOK JE: 24 měsíců při prodeji zboží fyzické osobě spotřebiteli pro soukromou přímou spotřebu ( 620 Občanského zákoníku) 24 mesiacov pri predaji tovaru fyzickej osobe spotrebiteľovi pre súkromnú priamu osobnú spotrebu ( 52 a 620 Občianskeho zákonníka) 12 měsíců při prodeji zboží podnikateli, který ho používá v rámci své obchodní nebo jiné podnikatelské činnosti ( 429 Obchodního zákoníku) 12 mesiacov pri predaji tovaru podnikateľovi, ktorý koná v rámci svojej obchodnej alebo inej podnikateľskej činnosti ( 429 Obchodného zákonníka) Od data prodeje/od dátumu predaja: Kupující prohlašuje, že účel nákupu je pro/kupujúci prehlasuje, že účel nákupu je pre: Přímou osobní spotřebu/priamu osobnú spotrebu Obchodní a podnikatelskou činnost/obchodnú a podnikateľskú činnosť Číslo pokladního dokladu - faktury/číslo pokladničného dokladu - faktúry:. IČO: TYP VÝROBKU: CZ SK Výrobní kód Číslo série Datum prodeje Dátum predaja Razítko prodejny Podpis Pečiatka predajne Podpis

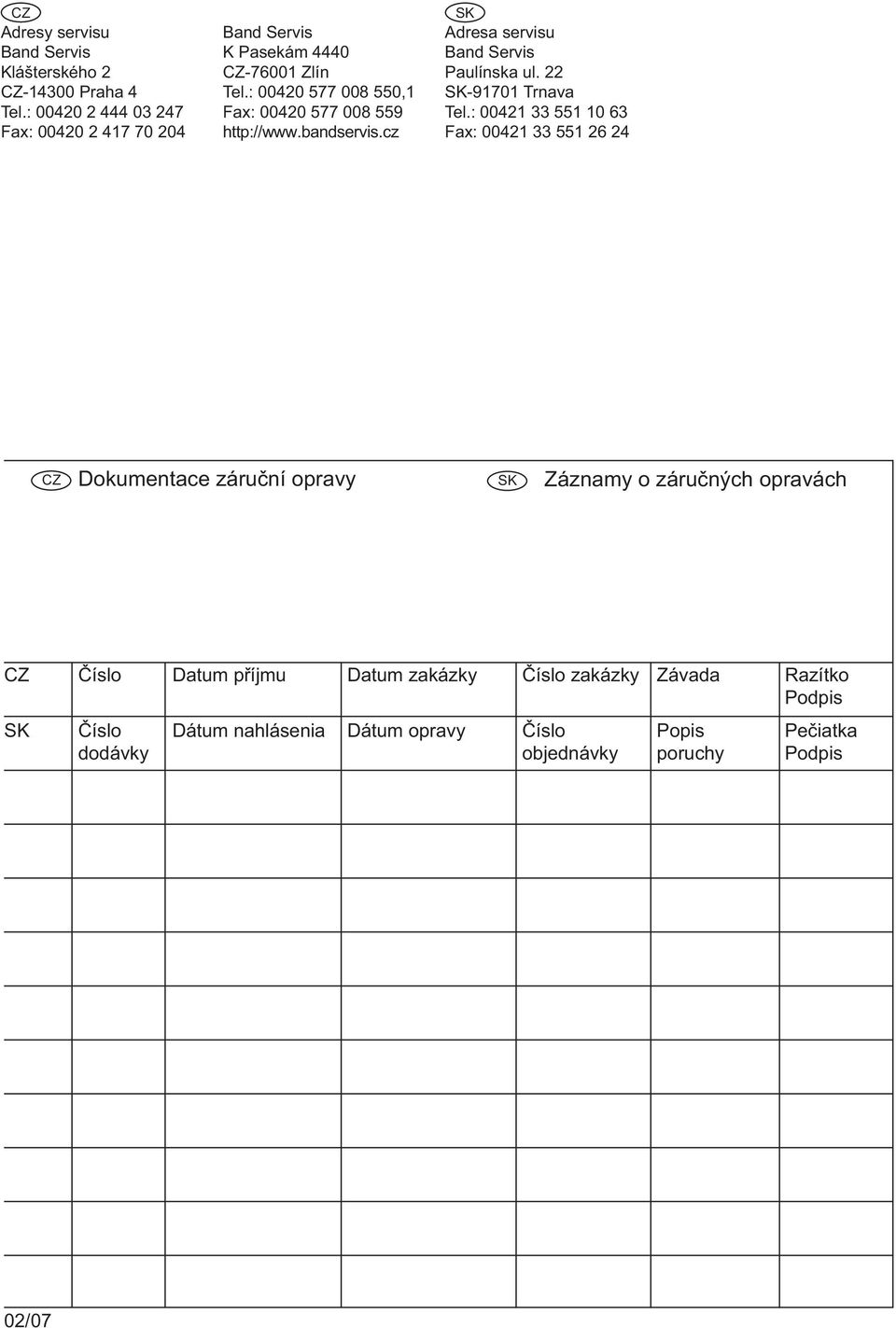

12 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: ,1 Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: Fax: CZ Dokumentace záruční opravy SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis SK Číslo Dátum nahlásenia Dátum opravy Číslo Popis Pečiatka dodávky objednávky poruchy Podpis 02/07
