1 VPM 3400 Jeden stroj pro čtyři roční období

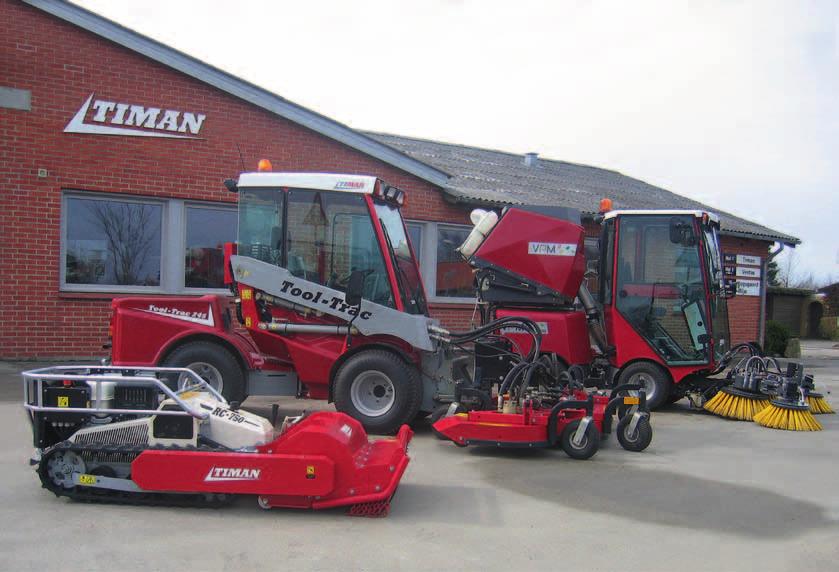

2 VPM 3400 Lepší pracovní prostředí... Timan A/S je dánská společnost, která od roku 2004 vyvíjí a vyrábí stroje určené na údržbu venkovních prostor. Společnost své výrobky prodává prostřednictvím dánských prodejců a dále je vyváží do řady evropských zemí. Vybudovaná síť prodejců je společně se speciálně vyškolenými mechaniky zárukou optimálního servisu. Pro zajištění lepšího pracovního prostředí dnes Timan představuje svůj výrobní program, který zahrnuje tři řady strojů. Nosič nářadí - VPM Díky odpruženému podvozku, nízké hlučnosti a zcela jedinečnému komfortu při řízení je VPM pro řidiče zpříjemněním každodenní práce. Se širokou nabídkou vybavení a příslušenství je možné sérii VPM používat v průběhu všech čtyř ročních období. S efektivní zametací sací nástavbou je série VPM vhodná zejména pro čištění venkovních prostor. Stroj lze velmi rychle proměnit ze zametacího sacího zařízení na sekačku nebo v kompletní jednotku pro zimní údržbu. Nosič nářadí Tool-Trac Série Tool-Trac představuje jediný nosič nářadí na trhu se zabudovaným zdvihacím ramenem, díky němuž je možné stroj používat buď jako nosič nářadí nebo jako mininakladač. Široká flexibilita použití pomáhá zajistit celou řadu úkolů, především pro bytová družstva, zahradní architekty a obce. Sekání trávy, jízda se zeminou a pískem, přeprava těžkých břemen, čištění s přední zametací sací nástavbou Tornado 400 to je jen několik příkladů možností využití stroje. Zimní provoz je zajištěn díky široké nabídce příslušenství Tool-Trac. Dálkově řízený žací stroj - RC Společnost Timan vyvinula sérii RC pro zlepšení pracovního prostředí osob, které mají na starosti údržbu travnatých svahů. Díky nízkému těžišti a pásy poháněnému podvozku dokáže posekat svahy s náklonem až do 50. Robustní sekačka na svah si poradí s vysokou trávou, menšími keři i jednoletými výhonky. Další informace naleznete na adrese: 2

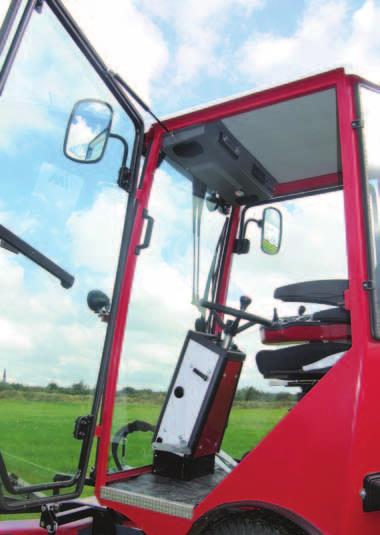

3 Dobrá volba pro vaše tělo Při výběru stroje nezapomínejte na své tělo. Nejlepší volbou je pro vás právě tento nejlepší nosič nářadí s mimořádně nízkou hlučností pouhých 68 db a jedinečným odpružením. Odpružená je kabina i kola proto ve stroji ani na tělo nepůsobí žádné tvrdé nárazy. Díky robustnímu kloubu uprostřed nedochází k houpání ze strany na stranu. Nezávislé odpružení zajistí, že kola vždy sledují terén. Jednoduchá a ergonomická obsluha a jednoduchá výměna nástrojů a nářadí. Nízké emise CO2 a nízká spotřeba paliva. Emisní norma TIER 4/Stage 3, které zajistí dodržení všech požadavků na životní prostředí. Plně hydraulická převodovka a vývodový hřídel pro minimální údržbu. Doplňkové vybavení: Klimatizace, filtr částic pro práci v ekologických zónách, biologický olej v převodovce, atd. Minimální denní servis. Tělo je pracovní nástroj, který nelze vyměnit. Chcete mít kolem sebe místo? VPM 3400 má jednu z nejprostornějších kabin ve své třídě. Chcete méně hluku? Hladina hluku v kabině VPM 3400 je pouhých 68 db. Chcete pracoviště s méně vibracemi? VPM 3400 má jedinečné nezávislé odpružení všech kol i kabiny. 3

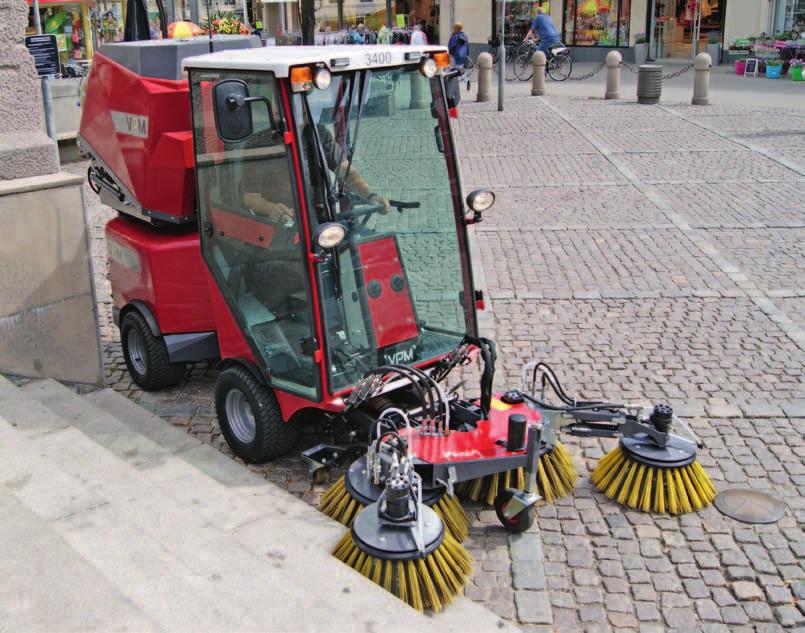

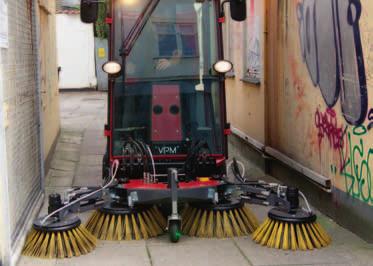

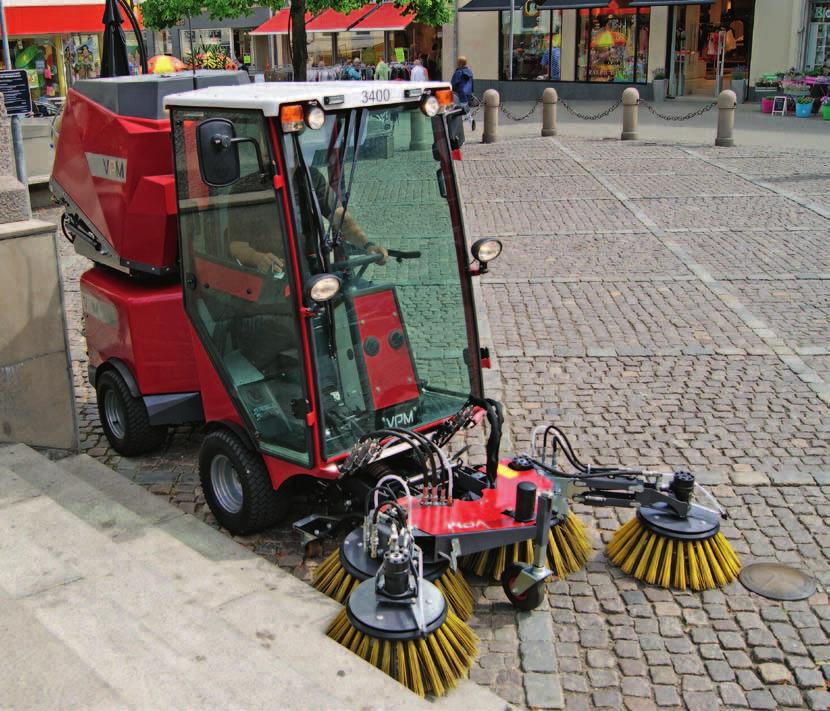

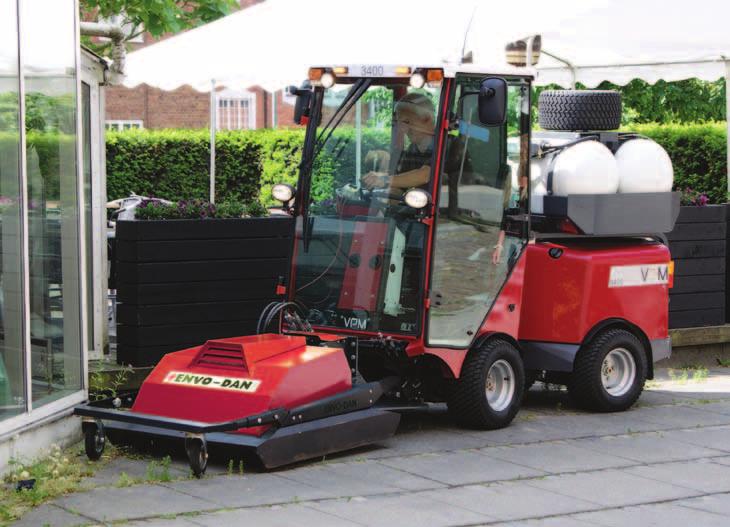

4 Zametací sací nástavba ke stroji VPM 3400 Schody nejsou pro VPM 3400 se zametací sací nástavbou žádný problém. Se zametací sací nástavbou VPM 3400 se dostanete i do úzkých uliček. 4

5 Výkonné zametací sací zařízení můžete používat po většinu roku při venkovním čištění chodníků, cyklostezek, cestiček v parku i na větších prostranstvích, jako jsou například silnice a parkoviště. Zametací sací nástavba je účinný nástroj, který díky vysoké sací síle dokáže odstranit písek, listí i větší odpadky, např. papír a plechovky. Zařízení má přímé sání. Sací hadice je vedena pod kabinou, což zajišťuje optimální výkon, protože to je ta nejkratší cesta do sběrné nádoby. Sací hubice je dobře chráněna, aby minimalizovala nebezpečí vzniku škod. Montáž a demontáž je velice rychlá a jednoduchá pomocí držáku na nádobě. Zařízení se snadno obsluhuje ovládací pákou v kabině. Standardně je zařízení dodáváno s 5 m dlouhou externí sací hadicí. Hlučnost zařízení je mimořádně nízká, takže je možné jej používat v blízkosti obytné zástavby, aniž by obtěžovalo její obyvatele. Rozměry Šířka mm Hloubka mm Výška mm Vlastní hmotnost kg Technická specifikace Šířka zametání bez postranních kartáčů mm Šířka zametání s jedním postranním kartáčem mm Šířka zametání se dvěma postranními kartáči mm Kapacita sběrné nádoby l Objem vodní nádrže...75 l Výška výsypu nad terénem mm Otvor pod sací hubicí mm Světlá výška pod kartáči mm Celková délka mm Změny vyhrazeny. 5

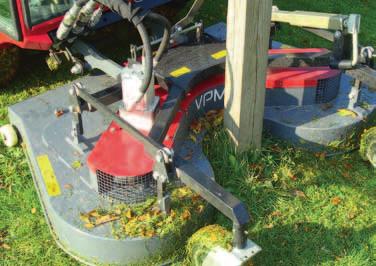

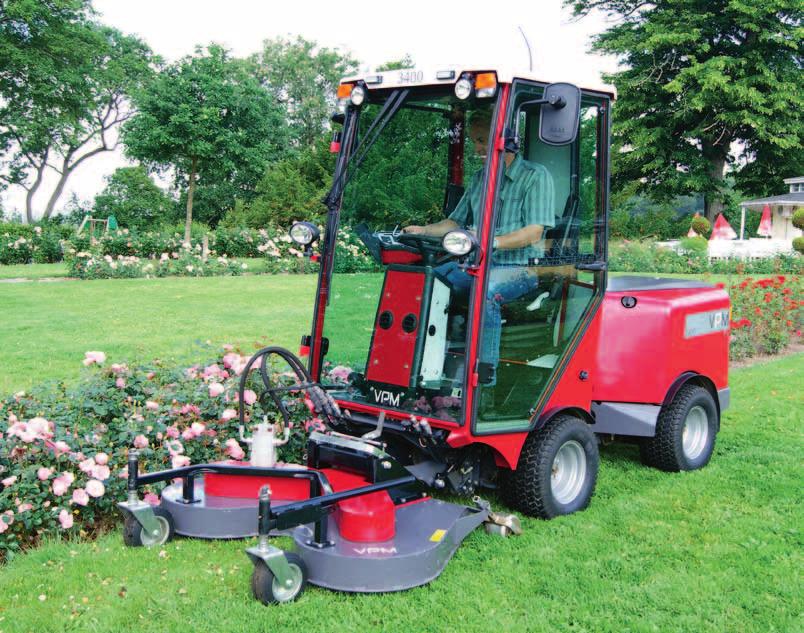

6 Žací nástavba k VPM 3400 Sekačka VPM 3400 poseká terén těsně okolo stromů, sloupů, osvětlení, apod. Sekačka VPM 3400 je vybavena třemi noži, které jsou rozmístěny tak, aby plocha byla pěkně a rovnoměrně posekaná. 6

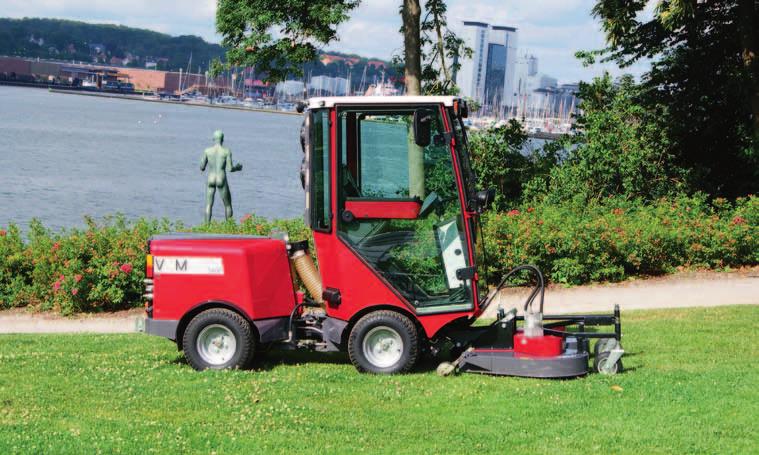

7 Tato výkonná sekačka se šířkou sekání mm zajistí rychlé a účinné posekání. Je vybavena krytem ve tvaru srdce, díky němuž je možné sekat až blízko ke kmenům stromů, sloupům osvětlení a dalším sloupům. Navíc umožňuje sekání pod keři a lavičkami. Sekačka má zadní výhoz, takže posekaná tráva je rovnoměrně rozložena a plocha zůstává úhledně posekaná a bez větších žmolků trávy. Nože značky Gator zajistí úhledný výsledek sekání, a to i v mokré a velmi vysoké trávě. Montáž a demontáž zařízení je snadná a rychlá díky aretačnímu mechanismu nosiče nářadí. Podle potřeby lze připojit hydraulické hadice a nastavit výšku sekání nožů. Čištění je také jednoduché, stačí vyklopit kryt sekačky a uživatel se tak vyhne nepohodlným pracovním pohybům. Zařízení se snadno obsluhuje ovládací pákou v kabině. Rozměry Délka mm Šířka sečení mm Výška mm Vlastní hmotnost kg Technická specifikace Šířka sečení mm Nože...3 nože Gator Nastavitelná výška sekání: 10 mm interval, min. 30 mm max. 90 mm Celková délka mm Změny vyhrazeny. 7

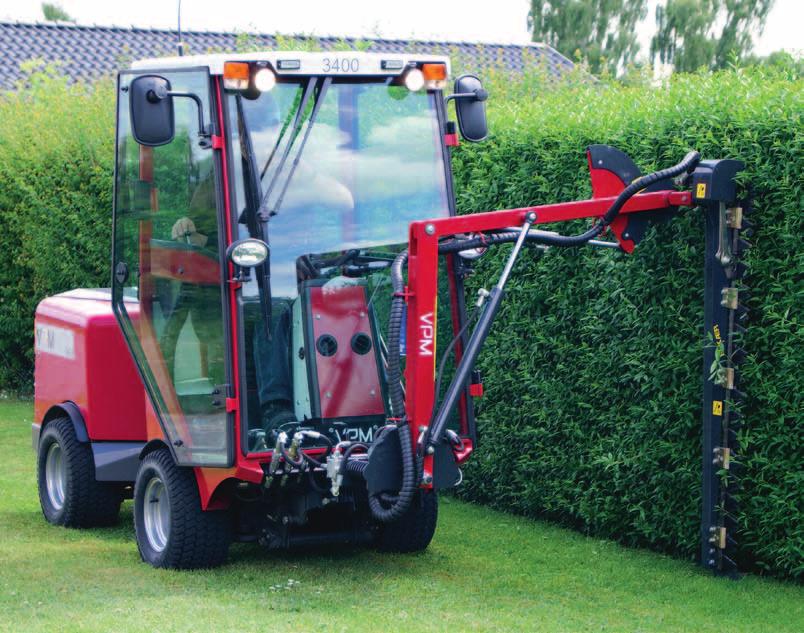

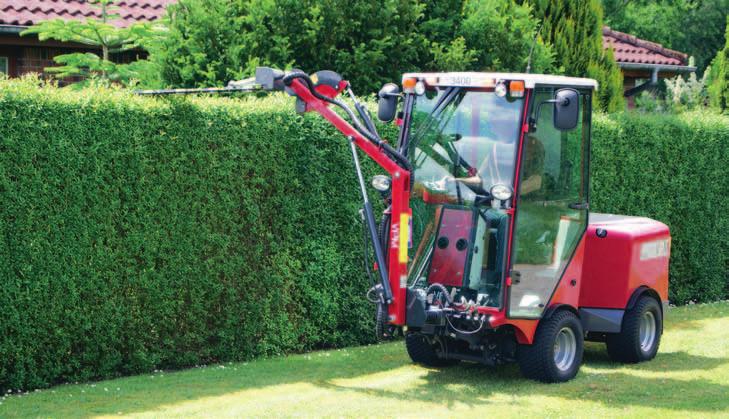

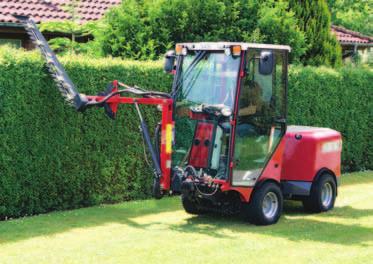

8 Nůžky na živý plot k VPM 3400 Nůžky na živý plot VPM 3400 je možné použít na stříhání porostu pod stromy/keři až do výšky 2,20 metru. Pro nůžky na živý plot VPM 3400 nepředstavuje stříhání na vrchu, po straně nebo na okrajích žádný problém. 8

9 S nůžkami pro VPM 3400 zapomenete na všechny nepohodlné pracovní pozice při stříhání živých plotů. Dosáhnete přesných a stejnorodých výsledků střihu živých plotů, keřů a rostlinných porostů. Nůžky na živé ploty jsou flexibilním nástrojem s jednoduchou a snadnou manipulací. Nástavba umožňuje vodorovný a svislý střih a je vhodná pro stříhání na levou i pravou stranu od nosiče nářadí. Postranní stříhání nebo stříhání na vrchu se nastavuje pomocí hydrauliky. Šířka střihu je mm. Montáž a demontáž je snadná a rychlá díky zdvihacímu rameni a aretačnímu mechanismu nosiče nářadí. Je možné připojit hydraulické hadice a odmontovat podpěrnou nohu. Zařízení se snadno obsluhuje ovládací pákou v kabině. Rozměry Délka mm Šířka mm Výška mm Vlastní hmotnost kg Technická specifikace Šířka střihu mm Šířka střihu ve vertikální poloze mm Výška střihu ve vodorovné poloze mm Dosah ve vodorovné poloze mm Max. tloušťka větví mm Pracovní rychlost km/h Celková délka mm Změny vyhrazeny. 9

10 Nástavec na likvidaci plevele VPM 3400 Na základě dlouholetých zkušeností s postřikovači na likvidaci plevele jsme vyvinuli tuto novou generaci zaměřenou na nízkou spotřebu plynu a vysoký výkon. Nejekologičtější prostředek k hubení plevele na trhu. Jinými slovy splňuje současné nároky na pracovní prostředí a okolí. Díky rámu ve tvaru A, který je součástí standardního vybavení, lze nástavec připojit na všechny traktory a nosiče nářadí. Výhodou nové generace je nízká hlučnost a úspory energie - Nízké emise CO2. Rozměry Šířka mm Technická specifikace Spotřeba plynu...6 kg/h Rychlost jízdy... cca. 4 km/h Celková délka mm 10

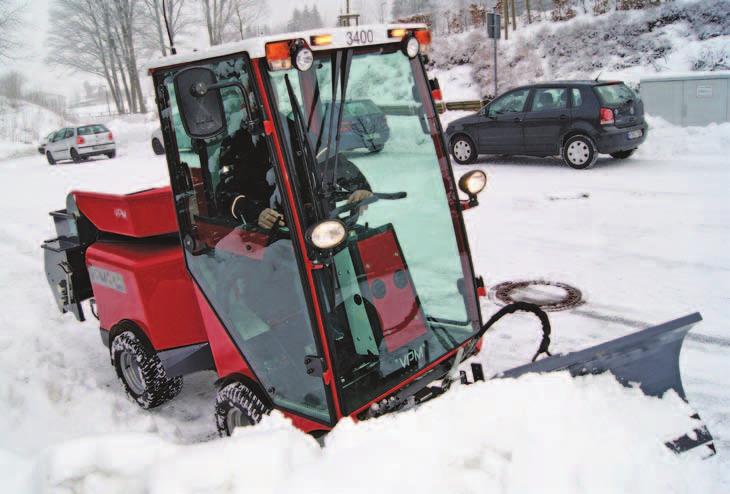

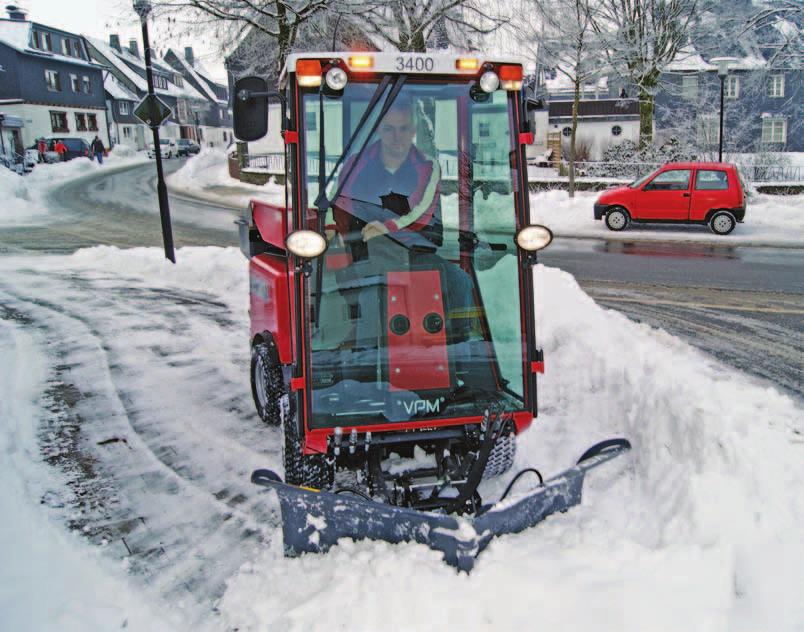

11 Radlice k VPM 3400 Radlice je účinný nástroj pro odstraňování velkého množství sněhu. Lze ji nastavit hydraulicky, díky čemuž může řidič kontrolovat, kterým směrem se sníh odhrnuje. Pracovní šířka radlice je mm a radlice se běžně dodává s bezpečnostní hranou a gumovou lištou. Gumová lišta účinně odstraní sníh z chodníků, cest a silnic, a zároveň je zaručena ochrana povrchu a nástroje. Montáž a demontáž zařízení je snadná a rychlá díky zdvihacímu závěsu a zajišťovací páce. Hydraulické hadice se připojí a nářadí se zdvihne ze země. Nástroj je možné používat společně se sypačem písku a soli, aby na povrchu zůstala rozprostřená rovnoměrná vrstva soli nebo štěrku po odstranění sněhu. Zařízení se snadno obsluhuje ovládací pákou v kabině. Rozměry Šířka mm Hloubka mm Výška mm Vlastní hmotnost...70 kg Technická specifikace Pracovní šířka vyrovnané postavení mm Podložky pro nastavení výšky...12 ks Celková délka mm Změny vyhrazeny. 11

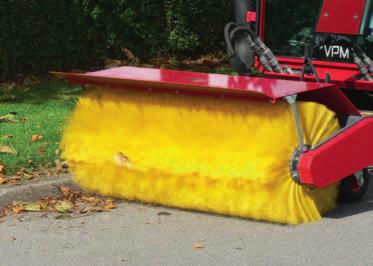

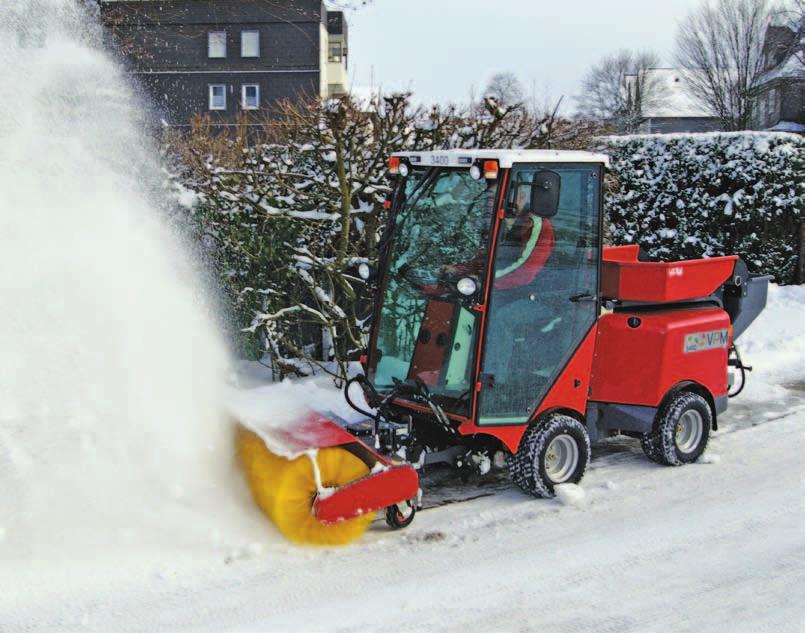

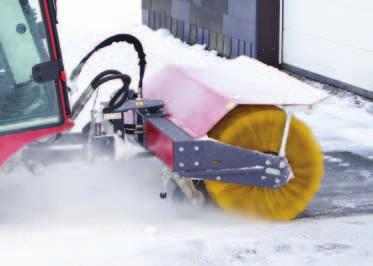

12 Sněhový kartáč ke stroji VPM 3400 Díky sklopnému kartáči je možné zametat sníh směrem dozadu tak, aby byl odklizen až ke dveřím. Kartáč ke stroji VPM 3400 lze rovněž použít při zametání listí na podzim z chodníků a cest. 12

13 Při nástupu zimy přijde vhod spolehlivý stroj, který odstraní sníh snadno a účinně. Tento silný smeták zanechá chodníky, cestičky a silnice čistě uklizené. Je složen ze silného středního nosiče, k němuž je pevně připojen válec kartáče. Otočný kartáč je řízen hydraulicky a snadno se nastavuje podle podmínek tak, aby dokonale sledoval povrch a dostal se až k obrubníkům a budovám, aniž by je poškodil. Díky hydraulickému řízení může řidič snadno kontrolovat polohu kartáče před nosičem nářadí a po obou stranách. Montáž a demontáž je snadná a rychlá díky zdvihacímu závěsu a zajišťovací páce. Je možné připojit hydraulické hadice a odmontovat podpěrnou nohu. Po skončení zimní sezóny lze kartáč použít při dalších venkovních činnostech tak, aby bylo možné jej používat po celý rok. Zařízení se snadno obsluhuje ovládací pákou v kabině. Sněhový kartáč lze použít společně s válcovým nebo odstředivým rozmetadlem VPM viz informace na str brožury. Rozměry Šířka mm Hloubka mm Výška mm Vlastní hmotnost kg Technická specifikace Šířka zametání mm Průměr válce kartáče mm Potřeba oleje pro kartáč...50 l/min při tlaku 220 bar Velikost kol /2 Tlak v pneumatikách....plná kola Celková délka mm Změny vyhrazeny. 13

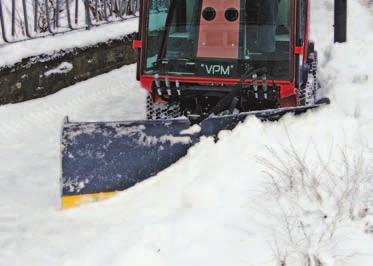

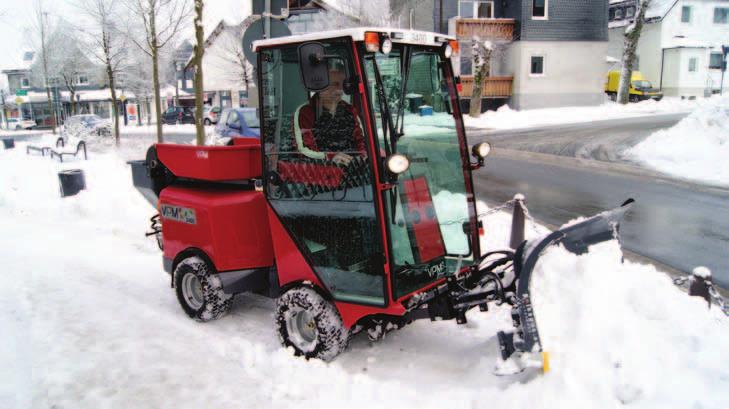

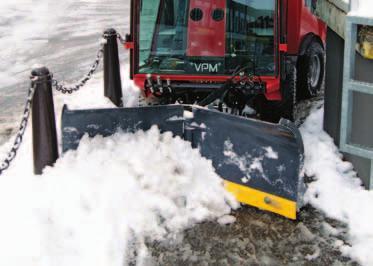

14 Radlice V ke stroji VPM 3400 S V-pluhem odstraní VPM 3400 výborně velké množství sněhu ze silnic, cest a chodníků. Radlice V VPM 3400 má tři možnosti nastavení: šípový pluh, na šikmo nalevo a napravo anebo ve tvaru V. 14

15 V-pluh je flexibilní a účinný pomocník při úklidu sněhu. Nastavuje se pomocí hydrauliky a má tři možnosti nastavení: V-poloha se používá k proniknutí skrz velké množství sněhu - tak, aby byl sníh odstraněn na obě strany. Y-poloha se použije v případě, kdy je nutné sníh odstranit z chodníků, cest a silnic, aby bylo možné ho shromáždit na jednom místě. Montáž a demontáž je snadná a rychlá díky zdvihacímu závěsu a zajišťovací páce. Hydraulické hadice se připojí a nářadí se zdvihne ze země. Nástroj je možné používat společně se sypačem písku a soli, aby na povrchu zůstala rozprostřená rovnoměrná vrstva soli nebo štěrku po odstranění sněhu. Zařízení se snadno obsluhuje ovládací pákou v kabině. Pracovní šířka V-pluhu je mm a běžně se dodává s nylonovým břitem. Rozměry Šířka mm Hloubka mm Výška mm Vlastní hmotnost kg Technická specifikace Pracovní šířka mm Celková délka mm Změny vyhrazeny. 15

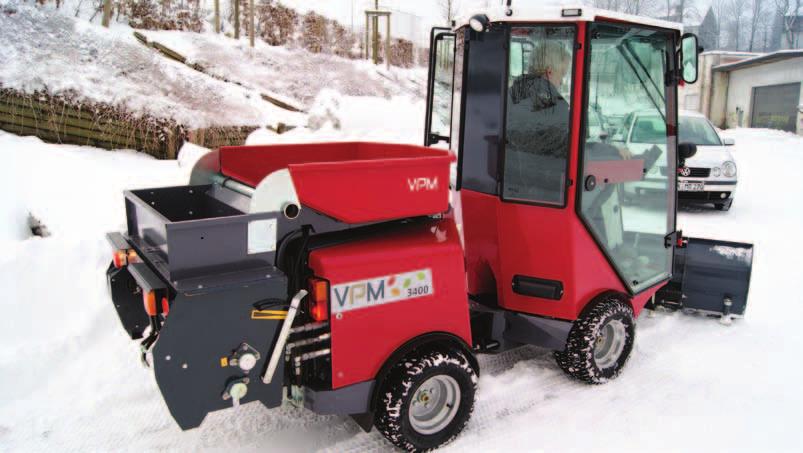

16 Sypací nástavba k VPM 3400 Válečková sypací nástavba je účinný sypač soli a štěrku. Sůl, písek nebo štěrk rozsypává v šířce 1 m. Sypací jednotka se připojuje na zadní část VPM Montáž a demontáž zařízení je snadná a rychlá díky připojenému vozíku. Dodává se s výklopnou korbou, která zdvojnásobí kapacitu, nebo bez ní. Nástavbu je možné během jízdy naklápět, aby se obsah využil celý. Sypací jednotku lze odmontovat, aby bylo možné hydraulickou vyklápěcí nástavbu používat ve všech sezónách, např. pro přepravu. Množství sypané směsi zůstává stejné Rozměry sypací jednotka Šířka mm Hloubka mm Výška mm Vlastní hmotnost...84 kg Rozměry vyklápěcí nástavba Šířka mm Hloubka mm Výška mm Materiál...skleněné vlákno Technická specifikace sypací jednotka Šířka sypání mm Objem zásobníku l Celková délka mm 16

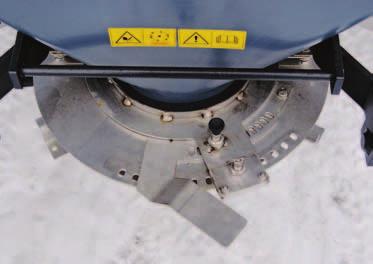

17 Odstředivá rozmetací jednotka k VPM 3400 Odstředivá rozmetací jednotka má flexibilní šířku záběru od 1 do 5 m. Je proto vhodná například pro parkoviště a silnice. V zimní sezóně se odstředivá rozmetací jednotka používá společně s radlicí, radlicí V nebo sněhovým kartáčem, aby bylo možné provádět úklid sněhu a zároveň sypat sůl nebo štěrk. bez ohledu na otáčky motoru - více informací najdete na straně Rozměry odstředivá rozmetací jednotka Šířka mm Hloubka mm Výška mm Vlastní hmotnost...65 kg Rozměry vyklápěcí nástavba Šířka mm Hloubka mm Výška mm Materiál.... sklolaminát Technická specifikace odstředivá rozmetací jednotka Šířka sypání mm Objem zásobníku l Celková délka mm Změny vyhrazeny. 17

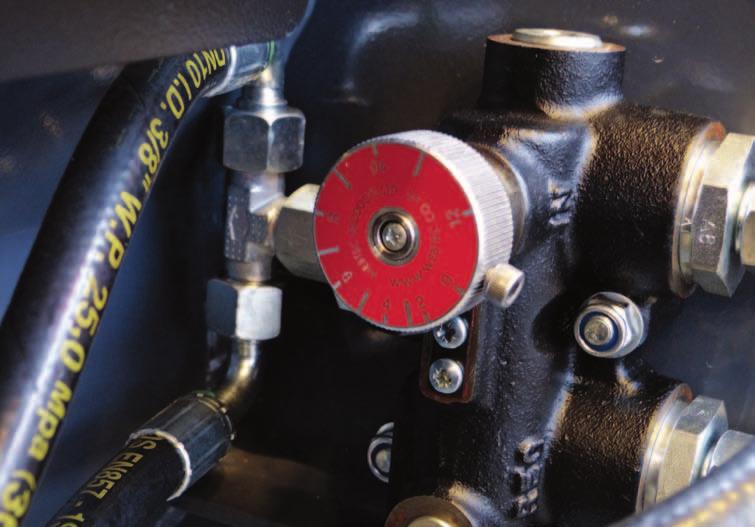

18 Jedinečná rozmetací technika VPM Množství sypaného materiálu zůstává stejné bez ohledu na otáčky motoru Množství sypaného materiálu zůstává stejné jak u sypací jednotky, tak u odstředivého rozmetacího zařízení, a to i při změně otáček motoru, např. když jedete terénem s proměnlivým množstvím sněhu. VPM tedy sype pouze takové množství soli nebo štěrku, jaké bylo předem nastaveno: je výhodné jak z hlediska nákladů, tak životního prostředí. Množství sypaného materiálu a obrazec posypu lze nastavit pomocí jediného ovládacího prvku. Rozmetadla VPM jsou dodávána s hydraulicky výklopnou nástavbou nebo bez ní. Je možné ji vyklopit během jízdy, aby se obsah využil celý. 18

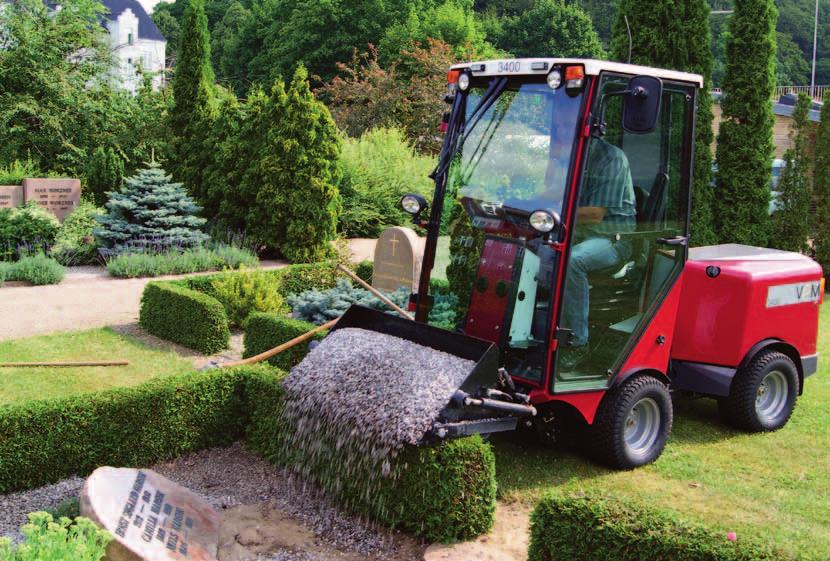

19 Lžíce ke stroji VPM 3400 Se lžící ke stroji VPM 3400 zapomenete na nepohodlné pracovní pozice jako například na těžké zvedání a posunování trakaře. Lžíce je dokonalým nástrojem například pro hřbitovy. Výrazným způsobem usnadňuje každodenní práci a šetří čas i síly. Rozměry Šířka mm Hloubka mm Výška mm Vlastní hmotnost...65 kg Celková délka mm Změny vyhrazeny. 19

20 Technická specifikace Rozměry VPM 3400 Délka Šířka Výška Rozvor Vlastní hmotnost Vlastní celková max. hmotnost Povolená hmotnost přívěsu s nájezdovou brzdou Rozměry kabiny Šířka Hloubka Výška Výška od sedadla ke stropu Hladina hluku v kabině (1300 ot/min) Hladina hluku za pohybu v souladu s evropskou směrnicí 2009/63/ES V souladu s evropskou směrnicí L PA /2009/76/EF mm mm mm mm 960 kg 2 tuny 2 tuny 920 mm mm mm 930 mm 68 db 77 db 79 db Provozní brzda a parkovací brzda. Bubnové brzdy na obou předních kolech. Ruční brzda/nouzová brzda mechanická Rozměr pneumatik 20x /6 Tlak v pneumatikách: Přední kola 1,8 bar Zadní kola 2,0 bar Poloměr otáčení 570 mm Řízení Hydraulické kloubové řízení Náklon boční 10 stupňů Náklon stoupání 20 stupňů Hydraulická nádrž 15 l Palivová nádrž 30 l Motorový olej 3,9 l, 10W/40 Hydraulický olej TSX 46 Palivo Nafta Elektrický výkon/kapacita nabíjení 12V/60A Technická specifikace Motor Kubota turbodiesel, 3 válce, 34 HP Norma EU Tier 4/Stage 3A Hydrostatická hnací síla, pohon 4 kol Hydrostat 90 l/hod, 250 bar s proplachovacím ventilem Zdvihací kapacita předního zdvihacího zařízení 180 kg Hydraulická kapacita: Přední vývod 50 l při 220 bar se zpětným chodem Zadní vývod 50 l při 220 bar Hydraulický systém pro manévrování: Přední 1 dvojčinné 12 l při 220 bar Zadní 1 dvojčinné 12 l při 220 bar Chladicí systém: Chlazení vodou 7 l, velká chladicí kapacita s nerezovou chladicí mřížkou Vzduchový filtr Suchý filtr Rychlost 20 km/h Doplňkové vybavení Klimatizace Výstražná LED světla Kombinované tažné zařízení Filtr částic pro ekologické zóny Pylový filtr Změny vyhrazeny. Výrobce: Timan A/S Fabriksvej 13. DK-6980 Tim Tel: Fax: Prodejce: HAITECO CZ s.r.o. Na Štěpnici Ústí nad Orlicí Tel: Fax:
