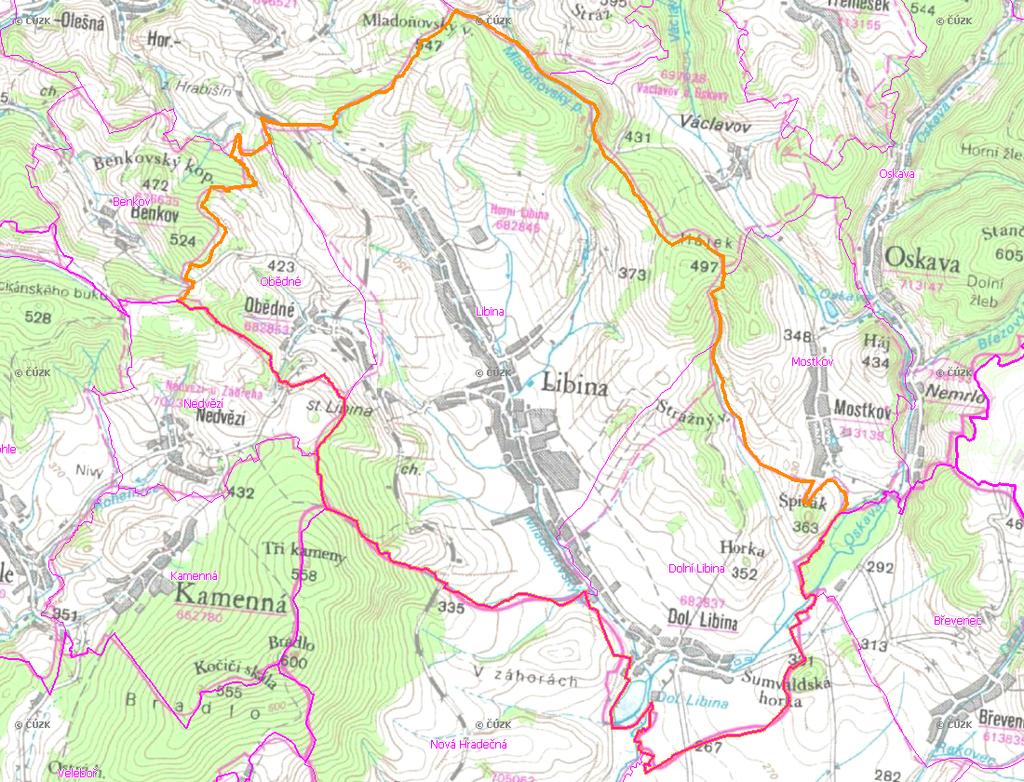

1 A. NÁZEV OBCE Název části obce (ZSJ): Voda: bilancováno v Libině Dolní Libina Mapa A: Území obce Přehledová mapka Kód části obce PRVK: 7111_017_02_08283 Název obce: Libina Kód obce (IČOB): (539961) Číslo ORP3 (ČSÚ): 2020 (7111) Název ORP3: Šumperk Kód OPOU2 ČSÚ: Název OPOU2: Šumperk Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. B. CHARAKTERISTIKA OBCE B.1 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: Obec - r.2005: 3482, r.2015: 3550 Místní část obce - r.2005: 516, r.2015: 520 Stránka 1 z 5

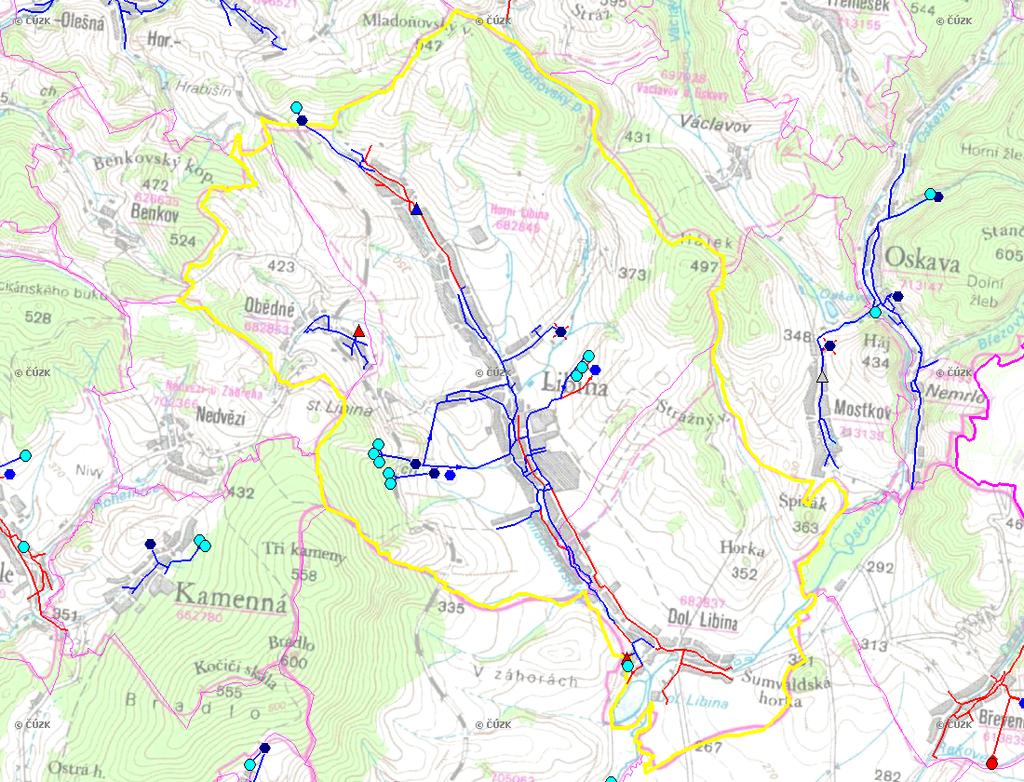

2 B.2 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Libina se svými částmi obce Horní Libina, Dolní Libina a Obědné je nejníže položenou a zároveň největší obcí dnes již bývalého šumperského okresu. Obec Dolní Libina se nachází v bezprostřední blízkosti obce Libina, leží na jejím jižním okraji. Administrativně patří pod správu obecního úřadu Libina.Obec má v současné době 516 obyvatel a do výhledu se neočekává žádná výrazná změna. C. PODKLADY - Program rozvoje vodovodů a kanalizací okresu Šumperk, VODING Hranice, s.r.o. - Údaje o demografickém vývoji obce převzaté z Programu hospodářského a sociálního rozvoje okresu Šumperk, zpracovaného Terplanem a.s. Praha v 06/ Pasport vodovodů a kanalizací okresu Šumperk, zpracovaný Ing. Petrem Matuškou v 11/ Koncept územního plánu obce Libina, zpracovaný Stavoprojektem Šumperk v 12/ Projekt by ČOV a kanalizace Libina, zpracovaný Fortexem Agro a.s. Šumperk v 11/1992 D. VODOVODY Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV Obec: Libina Legenda: Vodovody-rozvody: Úpravny vody: Čerpací stanice: Šachty: Vodojem zemní: věžový: Zdroje: ATS: Redukce tlaku: D.1 POTŘEBA VODY Z BILANCE Bilancováno v rámci lokality Libina Základní parametry: Ozn.: Jednotky: Rok: Počet všech zásobených obyvatel Nz obyvatel Stránka 2 z 5

3 Voda vyrobená celkem VVR tis.m3/r Voda fakturovaná celkem VFC tis.m3/r Voda fakturovaná pro obyvatele VFD tis.m3/r Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) Spec. potř. fakt. vody Qs l/(os.den) Spec. potř. vody vyrobené Qs,v l/(os.den) Průměrná denní potřeba Qp m3/d Max. denní potřeba Qd m3/d D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU V obci ( m n.m.) není vybudovaný jednotný systém zásobování vodou. V současné době má obec tři samostatné vodovody, kterými je zásobováno asi 65 % obyvatel. Voda je odebírána ze čtyř zdrojů. Prameniště Bradlo tvoří tři jímací zářezy, z nichž je jímaná voda sváděna přes sběrnou jímku do zemního vodojemu obsahu 140 m3 (346,50/343,60 m n.m.). Prameniště Nad tratí má dva jímací zářezy, ze kterých je voda svedena do vodojemu 50 m3 (340,00/337,90 m n.m.). Prameniště Na Berlině tvoří tři vrtané studny, ze kterých je voda čerpána přímo do sítě a posledním zdrojem je kopaná studna v Dolní Libině, ze kterých je voda čerpána přímo do sítě. Velká část vodovodní sítě je původní, litinová z třicátých let, která byla postupně doplňována potrubím z PVC DN 100 a 80. Celková délka sítě je zhruba m. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ Stávající vodovod v několika ukazatelích nesplňuje požadavky současných platných norem. Vodovodní síť nevyhovuje především z hlediska rozdělení tlakových pásem, kapacita vodojemů je nedostatečná, nevhodné je i jejich rozmístění. Do budoucna nebude stačit ani kapacita stávajících zdrojů. Pro vytvoření jednotného systému v zásobování vodou obcí Dolní Libiny a Libiny bude tedy nutné: Vybudovat vodojem DTP Na Berlině a samostatně napojit jednotlivé vrty lokality na tuto akumulaci. Vodojem bude mít obsah 2(250 m3, s maximální hladinou vody na kótě 330,00 m n.m. Současně s tím se propojí a zrekonstruují stávající rozvodné řady a vytvoří jednotný vodovodní systém pro obec. Napojit nový zdroj Kotelna do stávající akumulace vodojemu Bradlo o objemu 140 m3 ze kterého je zásobováno střední tlakové pásmo a vybudovat redukční šachtu pod stávajícím vodojemem 50 m3 na kótě 330,00 m n.m. pro zásobování dolního tlakového pásma Prodloužit vodovodní síť do horní části obce a vybudovat na ní šachtu,kde bude možné nainstalovat automatickou tlakovou stanici nebo redukční ventil. Volba zařízení bude záležet zda-li bude část Horní Libiny konkrétně horní tlakové pásmo bude zásobeno ze stávajících vrtů nad obcí o vydatnosti 0,7 l/s. U vrtu bude poena akumulace 25 m3 na kótě 385 m.n.m. Z akumulace bude http zásobeno gravitačně. V tom případě bude horní tlakové pásmo odděleno od středního tlakového pásma redukčním ventilem. V případě že bude horní tlakové pásmo zásobeno ze středního tlakového pásma bude v šachtě automatická tlaková stanice která zajistí potřebný tlak v horní části obce. Nadále se předpokládá využívání stávajících zdrojů vody a to prameniště Bradlo o vydatnosti 1,5 l/s. Prameniště Na Berlíně o vydatnosti 5,5 l/s a prameniště nad obcí o vydatnosti 0,7 l/s. Studna v Dolní Libině bude mimo provoz. V obci bude vybudováno celkem 9850 m vodovodu DN V konečné fázi bude v obci vybudován kombinovaný systém tří tlakových pásem s volbou zásobovat HTP jednak gravitačně a jednak pod tlakem ATstanice ze STP. D.4 VYMEZENÍ ZDROJŮ POVRCHOVÝCH A PODZEMNÍCH VOD UVAŽOVANÝCH PRO ÚČELY ÚPRAVY NA VODU PITNOU V rámci lokality Libina není uvažován žádný zdroj vody pro účely úpravy na vodu pitnou předpokládá se využití stávajících zdrojů vody. D.5 VARIANTY NOUZOVÉHO ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) V obci je budován veřejný vodovod, který není součástí žádného systému skupinového vodovodu. V případě přerušení dodávky vody budou obyvatelé zásobeni individuálně z přiených cisteren, případně i balenou vodou. Minimální množství vody v době krizového zásobování pro obec je na první dva dny 2,6 m3/den a na další dny je to 7,8 m3/den. D.6 ČASOVÝ HARMONOGRAM Doba vodovodu se předpokládá do roku 2005 (viz Libina) Stránka 3 z 5

4 E. KANALIZACE A ČOV Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, čerpací stanice (ČS), výústě Obec: Libina Legenda: Kanalizace: Ochranné pásmo: Vyústění: do 2015 po 2015 I IA IB II IIA IIB hranice aglomerací ČOV: Čerpací stanice: Výpusti: Odlučovací k. ČOV- ČOV- ČS- ČS- E.1 ZÁKLADNÍ ÚDAJE E.2 VÝZNAMNÍ PRODUCENTI ODPADNÍCH VOD Odpadní vody od obyvatelstva. Základní parametry: Ozn.: E.3 POPIS SOUČASNÉHO STAVU ODKANALIZOVÁNÍ A ČIŠTĚNÍ OV V obci je průběžně po etapách budována splašková kanalizační síť. Odpadní vody jsou odváděny na mechanicko- Jednotky: Počet všech obyv. napoj. na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 61,9 61,9 61,9 62,4 BSK5 BSK5 kg/den ,2 NL NL kg/den 28, ,4 28,6 CHSK CHSK kg/den 61, ,9 62,4 Rok: Stránka 4 z 5

5 biologickou čistírnu o kapacitě max m3/d situovanou v jižní části obce. Na čistírnu je napojena splašková kanalizace v Libině a již kompletně vybudovaná splašková kanalizace v Oskavě a Mostkově. V rámci výby I. II. etapy byly vybudovány hlavní kmenové stoky A a B v Dolní Lipině a částečně v Horní Lipině. Celková délka i s přivaděčem z Oskavy je m. V rámci prvních dvou etap byla vybudována i čistírna odpadních vod. Recipientem vyčištěných odpadních vod je tok Oskava. Vyprodukovaný kal bude vyvážen na zemědělské pozemky. E.4 POPIS ODKANALIZOVÁNÍ A ČIŠTĚNÍ OV VE VÝHLEDU V rámci lokality Dolní Lipina je již dobudována nová splašková kanalizace zakončená mechanicko biologickou čistírnou. Další rozšiřování kanalizace bude řešeno v Horní Lipině. Aktualizace 2012: V místní části Dolní Libina obec připravuje výbu kanalizací pro stávající zábu. Jedná se o stoku C v délce 1075 m a C-1 v délce 160 m, dále úsek Benešl-Pavlík - cca 450 m gravitační kanalizace a 500 m výtlaku s čerpací stanicí. Ve výbě je stoka A-1 o délce 32 m, A-1b o délce 290 m, stoka D- 1 o délce 245m. E.1 ČASOVÝ HARMONOGRAM V rámci lokality Dolní Lipina není navržena výba kanalizace. F. EKONOMICKÁ ČÁST Výpočet nákladů na výbu vodovodů a kanalizací byl proveden dle metodického pokynu Mze ČR, č.j / Vodovody: 0,00 - Kanalizace: 0,00 - Celkem: 0,00 Datum aktualizace: Popis: Stránka 5 z 5
