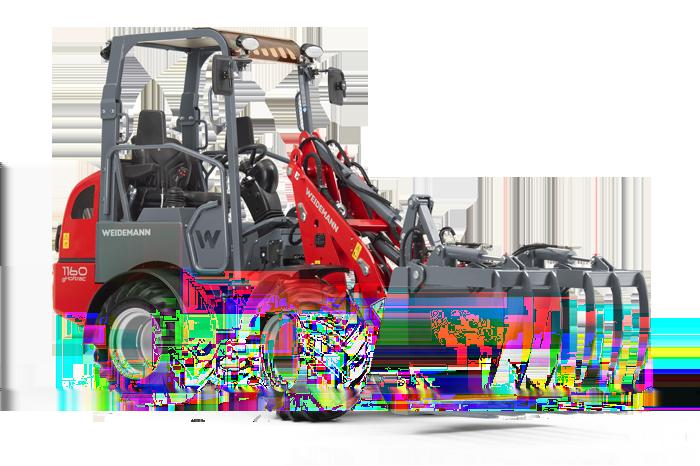

1 1160 ehoftrac Hoftrac 1160 ehoftrac Technická data Údaje motoru Elektromotor Motor pro jízdu, výkon S2 (60 minut) Motor pro zdvih, výkon S3 (15 %) Baterie Standard Napětí baterie Jmenovitá kapacita K5 Hmotnost baterie Doba nabíjení Doba chodu, náročné trvalé nasazení s náročnou překládkou materiálu, nepřerušený provoz 6,5 kw 9 kw 48 V 240 Ah 394 kg 8 h 1,5* h weidemann.de vyhotoveno dne Strana: 1

2 Doba chodu, běžné zemědělské činnosti, nepřerušený provoz 2-3,5* h Doba chodu, běžné zemědělské činnosti s přerušeními (30 min. jízda, 30 min. odstávka) až 4* h Baterie volitelně Napětí baterie 48 V Jmenovitá kapacita K5 300 Ah Hmotnost baterie (±5 %) 450 kg Doba nabíjení 6 h Doba chodu, náročné trvalé nasazení s náročnou překládkou materiálu, nepřerušený provoz 2,1* h Doba chodu, běžné zemědělské činnosti, nepřerušený provoz 2,8-4,5* h Doba chodu, běžné zemědělské činnosti s přerušeními (30 min. jízda, 30 min. odstávka) až 5* h Elektrická výbava Provozní napětí 12 V Závaží Hmotnost stroje (standard) 2350 kg Nosnost v lopatě - stroj rovně 1348 kg Nosnost na paletizačních vidlích - stroj rovně 1089 kg Údaje vozidla Náprava T80 Místo řidiče (volitelně) FSD (eps, epsplus) Rychlost jízdy 0-15 km/h Jízdní stupně 1 Hydraulický olej 18,5 l Hydraulika Pracovní hydraulika - Dopravované množství 32 l/min Pracovní hydraulika - Pracovní tlak 225 bar Pohon Druh pohonu elektrický Pohon pojezdu Kardanový hřídel Parametry hluku Průměrná hladina akustického výkonu LwA 91,8 db(a) Zaručená hladina akustického výkonu LwA 92 db(a) Uváděná hladina akustického tlaku LpA 76 db(a) *Doba používání baterie silně závisí od konkrétních podmínek nasazení stroje, pracovní úlohy a způsobu jízdy. Díky tomu může být dosaženo i delší doby chodu. Uvedené doby chodu mohou být v extrémních případech překročeny. Přerušovaný provoz (např. 30 minut jízda, 30 minut odstávka) celkovou dobu používání baterie prodlouží. weidemann.de vyhotoveno dne Strana: 2

3 Výpočet překlopného zatížení dle ISO FSD = ochranná stříška řidiče esp = Easy Protection System (sklápěcí ochranná stříška řidiče) Vibrace (vážená efektivní hodnota) Vibrace přenášená na ruku: Vibrace přenášená na ruku je maximálně 2,5 m/s² Vibrace celého těla: Tento stroj je vybaven sedadlem řidiče, které splňuje požadavky normy EN ISO 7096:2000. Při používání nakladače v souladu s určením se vibrace celého těla mění v rozsahu od méně než 0,5 m/s² do krátkodobě maximální hodnoty. Při výpočtu hodnot vibrací podle ISO/TR 25398:2006 se doporučuje použít hodnoty uvedené v tabulce. Přitom musí být zohledněny skutečné podmínky používání. Teleskopické nakladače se stejně jako kolové nakladače řadí podle provozní hmotnosti. Střední hodnota Standardní odchylka (s) Typ nakládky Typické provozní podmínky 1,4*a w,eqx 1,4*a w,eqy a w,eqz 1,4*s x 1,4*s y s z Kompaktní kolový nakladač (provozní hmotnost < 4500 kg) Kolový nakladač (provozní hmotnost > 4500 kg) [m/s²] [m/s²] [m/s²] [m/s²] [m/s²] [m/s²] Load & carry (nakládka a přeprava) 0,94 0,86 0,65 0,27 0,29 0,13 Load & carry (nakládka a přeprava) 0,84 0,81 0,52 0,23 0,2 0,14 Použití při hloubení (náročné podmínky nasazení) 1,27 0,97 0,81 0,47 0,31 0,47 Převoz 0,76 0,91 0,49 0,33 0,35 0,17 Provoz V 0,99 0,84 0,54 0,29 0,32 0,14 weidemann.de vyhotoveno dne Strana: 3

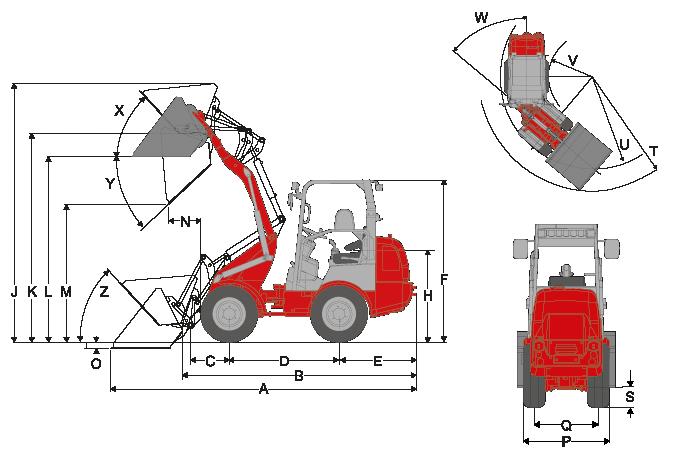

4 1160 ehoftrac Hoftrac 1160 ehoftrac Rozměry A Ceková délka mm B Celková délka (bez lopaty) mm C Od středu osy až k čepu lopaty 508 mm D Rozvor náprav mm E Převis zadní části 917 mm F Výška s pevnou ochrannou střechou řidiče mm Výška s ochrannou střechou řidiče sklopná (eps) mm weidemann.de vyhotoveno dne Strana: 4

5 Výška se sklopnou ochrannou střechou řidiče, sklopená (eps) mm H Výška sedadla mm J Celková pracovní výška mm K Výška kloubu lopaty (max.) mm L Překládací výška mm M Výsypná výška (max.) mm N Dosah 498 mm O Zahloubení 77 mm P Celková šířka mm Q Rozchod 780 mm S Světlá výška 255 mm T Maximální poloměr mm U Poloměr na vnějším kole mm V Vnitřní poloměr mm W Úhel zlomení 50 X Úhel vyklopení při maximálním zdvihu 50 Y Úhel vyklopení (max.) 40 Z Úhel vyklopení na zemi 49 weidemann.de vyhotoveno dne Strana: 5

6 1160 ehoftrac Hoftrac 1160 ehoftrac Standardní komponenty Elektromotor - pohon 6,5 kw Elektromotor - pracovní hydraulika 9 kw Pohon Kompaktní náprava T80 Elektrický pohon, možnost změny směru jízdy pomocí joysticku Aktivní regulace nečinnosti, stroj je držen motorem Funkce Hill-Hold: Při zastavení na kopci je stroj přidržován elektromotorem. Pneumatiky 10.0 / AS ET10 Řízení Hydraulické kloubové řízení, úhel naklonění 12 Hydraulika 3. řídicí okruh vpředu DN10 Aretace pro řídicí ventil Místo řidiče Ochranná stříška řidiče s opěrným systémem, atest ROPS/FOPS Pohodlné sedadlo řidiče s bezpečnostním pásem, plně odpružené, nastavení podle hmotnosti, nastavení pro záda a podle délky, odpružení 60 mm Joystick s přepínačem směru jízdy Ostatní Pracovní reflektory (2 vpředu, 1 vzadu) Počítadlo provozních hodin Zobrazení stavu nabití baterie mechanický rychloupínací systém pro přídavná zařízení weidemann.de vyhotoveno dne Strana: 6

7 1160 ehoftrac Hoftrac 1160 ehoftrac Volitelné vybavení Pro ehoftrac 1160 musí být zvolena baterie: Baterie 48V 240 Ah Baterie 48V 300 Ah Nabíječka na baterie Nabíječka 400 V / 65 A pro baterii 48V 240 Ah Nabíječka 400 V / 120 A pro baterii 48V 300 Ah Místo řidiče Opěrka ruky vpravo eps (Easy Protection System) - sklápěcí ochranná stříška řidiče Stavitelný sloupek řízení Vzduchem odpružené pohodlné sedadlo (látka/umělá kůže) Vytápění sedadla Rozšíření stopy (+30mm) Osvětlení LED pracovní reflektory, 2 vpředu, 1 vzadu Osvětlení dle StVZO Výstražný maják Hydraulika Beztlaký zpětný chod (vpředu) 3. řídicí okruh Komfort weidemann.de vyhotoveno dne Strana: 7
