1 Lely splendimo Žací stroje Maximální výkon a minimální požadavky na příkon innovators in agriculture

2 Maximalizujte optimálně vhodné období pro sklizeň Minimální znečištění Inteligentní konstrukce zajišťuje perfektní kopírování povrchu pozemku žacím strojem. Tato kombinace včetně možností s nastavením přítlaku na pozemek znamená, že tyto žací stroje jsou vhodné do všech podmínek. Zaručeně rychlé obrůstání Zásluhou systému Lely Clip je výměna nožů jednoduchá. Tento systém kombinuje výhody šroubu se systémem bezpečné a rychlé výměny. Úspora 1 litru paliva na 1 hektar Unikátní systém pohonu prostřednictvím centrální hřídele uvnitř žacího nosníku zajišťuje významně nižší nároky na hnací sílu. Testy prokázaly úsporu 1 litru paliva na 1 hektar. 2

3 lely splendimo Obsah energie v krmivu významně závisí na obsahu cukru Optimální sušení bez poškození píce Kondicionery Impleller mají nylonové prsty; zásluhou jejich uspořádání a tvaru stírají voskovou vrstvičku listů a tím zamezují poškození sklízené hmoty. Výsledkem včasného posekání píce v období kdy obsahuje i nejvíce cukru, je i nejlepší kvalita krmiva a maximální produktivita Vašich krav. Při vhodných podmínkách je důležitá možnost posekat potřebné množství pícní hmoty pro následnou sklizeň energeticky bohatého krmiva při minimálních nákladech. Produkce energeticky bohatého krmiva při minimálních nákladech na provoz příslušného žacího stroje vyžaduje využít výhod optimálního počasí. V produktové paletě žacích strojů Splendimo vždy najdete stroj splňující Vaše požadavky. Unikátní žací nosník Lely spotřebuje významně méně síly k vysokému výkonu při sekání. Efektivita Splendima Vám dává možnost zvolit nížší spotřebu paliva nebo vyšší výkon. Rozhodit do šířky nebo sekat do řádku Volba pro sečení s rozhozem do šířky nebo s pokládáním do řádku je závislá na převládajících podmínkách. Provést přenastavení je snadné a optimalizuje proces sekání. 3

4 Vaše krmivo je základem Vašeho zisku! Harvest results. Milion dojnic je denně dojený systémem robotického dojení Lely, ale není to jen astronaut, který dělá robotické dojení úspěšným. Jsou to znalosti a zkušenosti našich zaměstnanců, které pomáhají chovatelům dosáhnout nejlepších výsledků u jejich stád. To je proč my víme-více než kdokoli jiný- že dobrá kvalita objemného krmiva je základem Vašeho úspěchu. Ona zajišťuje dobré zdraví zvířat, maximální příjem krmiv a zamezuje vzniku dalších nákladů za koncentráty a doplňky... Vaše sklizeň pícnin je začátkem dobré a efektivní produkce mléka a masa. 4

5 lely lely splendimo storm 5

6 Žací nosník Splendimo je energeticky úsporný Všechny diskové lišty Splendimo jsou vybaveny jedinečným modulárním žacím nosníkem. Tento Lely vynález vznikl z univerzálních žacích jednotek přímo poháněných pružnou 6-ti hranou hřídelí. Proto potřebují tyto žací lišty méně ozubených kol než ostatní výrobci, což vede k vynikajícímu výkonu a úspoře paliva. 6

7 lely splendimo Modulární a flexibilní Žací nosník Splendimo se skládá z levo pravotočivých žacích modulů amezi ně vložených mezikusů. Všechny tyto díly jsou drženy pohromadě pod vysokým tlakem prostřednictvím pevné tažné tyče z chromové oceli. Různý počet žacích modulů, dva směry rotace a hlavní pohon tvoří širokou paletu nabídky pracovních šířek a modelů. Konstrukční výhody platí i pro zajištění dodávky náhradních dílů: jejich minimální počet stačí k zaručení dobrého servisu. Přímý převod umožňuje vynikající výkon Hlavní předností žacích lišt Splendimo je jejich jedinečný pohon. Každý žací modul je přímo poháněn hnací hřídelí. Tedy nikoliv pomocí vložených ozubených kol, které jsou nejčastěji použity u většiny ostatních žacích lišt. Speciální šestihranná hřídel je vyrobena z vysoce kvalitní oceli a prochází středem pod všemi disky skrz celý nosník. Každý žací modul je poháněn přes odbočku z přímého pohonu této hřídele. Tím se významně snižují ztráty způsobené třením a teplem. Šetří palivo Žací lišta Splendimo má vysokou průchodnost při nízké potřebě výkonu (o celých 15 až 20%) oproti běžným žacím lištám. Přitom platí: čím větší pracovní šířka, tím větší je rozdíl v potřebném výkonu traktoru. Toho si ihned všimnete na nízké spotřebě paliva! Flexibilní šestihranná hřídel efektivním způsobem absorbuje rázy, takže zabrańuje přetížení hlavního pohonu. Pokud dojde k vážnému zablokování žacího disku, pak šestihranná hřídel chrání ostatní součásti svou elastickou deformovatelností nebo (při extrémním zablokování) praskne. U konvenčních, ozubeným převodem poháněných žacích nosníků jsou nutné nejméně dva ozubené převody mezi dvěma sousedními žacími disky. Každý převod způsobuje 5% ztrátu třením tato ztráta se zvyšuje úměrně s přenášenou silou. Žací nosník a jejich komponenty byly vyvinuty tak, že střed žacího disku leží blízko přední strany žacího nosníku. To umožňuje žacím diskům se otáčet o 180 mezi rostlinami. Krom toho je mezi sousedními disky více prostoru. Splendimo má navíc takové překrytí mezi 120 mm noži, které není dosaženo u žádného na trhu dostupného žacího stroje. Každá žací jednotka je plněna mazivem a hermeticky uzavřená. Při extrémních pracovních úhlech zůstává mazivo v ozubených kolech a neteče ke straně nosníku, tak jako u tradičních žacích lišt. 7

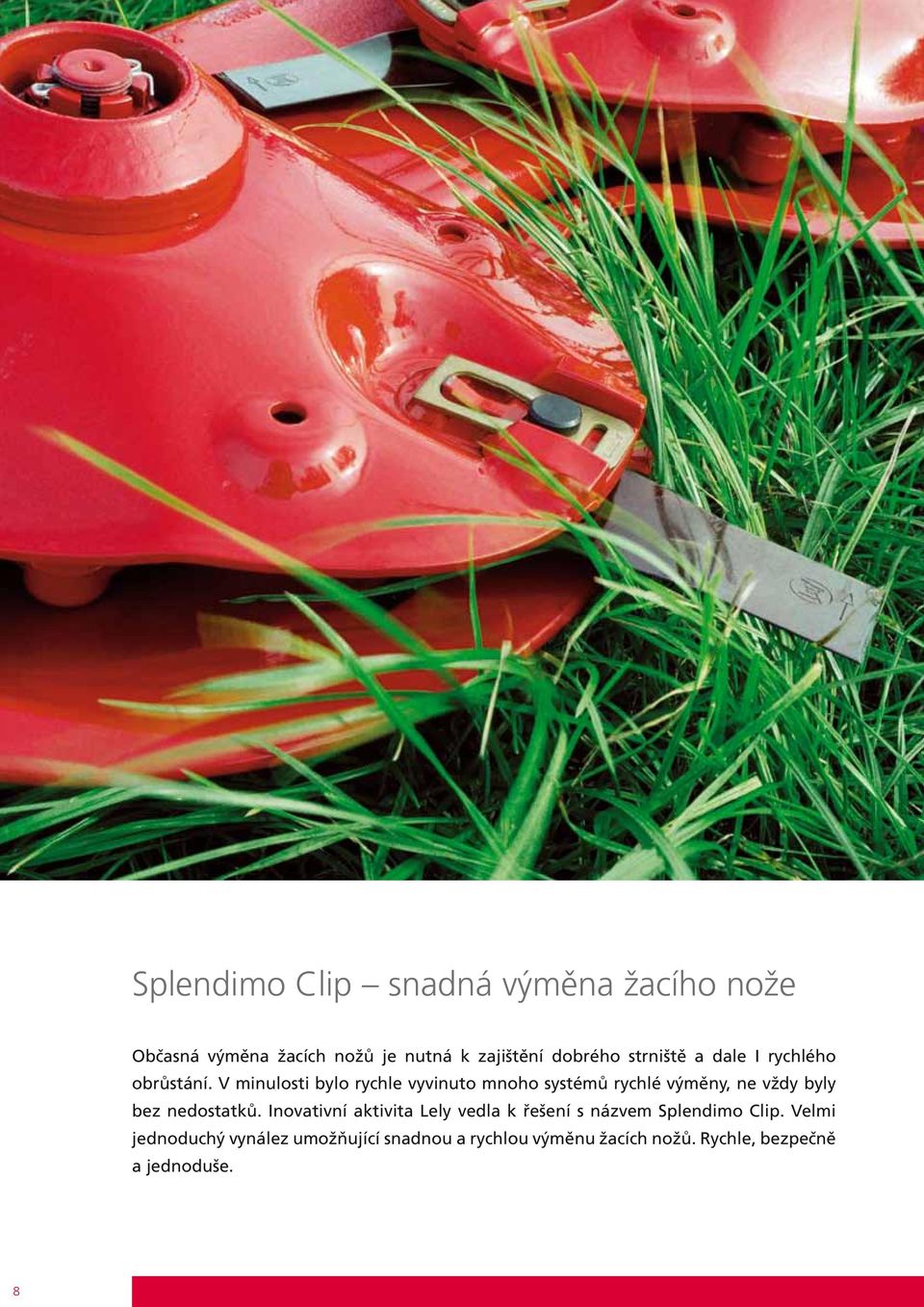

8 Splendimo Clip snadná výměna žacího nože Občasná výměna žacích nožů je nutná k zajištění dobrého strniště a dale I rychlého obrůstání. V minulosti bylo rychle vyvinuto mnoho systémů rychlé výměny, ne vždy byly bez nedostatků. Inovativní aktivita Lely vedla k řešení s názvem Splendimo Clip. Velmi jednoduchý vynález umožňující snadnou a rychlou výměnu žacích nožů. Rychle, bezpečně a jednoduše. 8

9 lely splendimo Mnoho prostoru pod žacím diskem Velkou výhodou čepového upevnění nožů je, že pod diskem je k dispozici maximální prostor. Neexistují žádné další součásti, které by prostor pro průchod hmoty zmenšovaly. Je tak zajištěna vysoká kvalita strniště, nízký požadovaný výkon a dlouhá životnost lišty. K zajištění bezpečnosti je potřeba vždy provést vizuální kontrolu čepu při výměně nožů. Snadná výměna již nikdy tupé nože Velkou výhodou rychlouzávěru je jednoduchá výměna nože. Tím je dána i větší tendence nože včas vyměnit. Sečení s tupými noži brzdí nový růst pícnin. Řešení Inovační Splendimo Clip je sestaven z nože odolného proti opotřebení, nůž je připevněn velmi tvrdým čepem skrz pojistnou destičku z pružinové oceli a ze zarážky na žacím disku.tento způsob upevnění nožů kombinuje nejlepší vlastnosti čepu a rychloupínacího systému: Rychlá a jednoduchá výměna nožů. Mnoho prostoru pod žacím diskem. Dobrá kontrola opotřebení čepu nože. Minimální počet součástek. Výměna K vyměně opotřebovaneho nože vytáhněte Clip (pomoci specialniho Lely kliče) přes zaražku na disku, pote lze Clip snadno sejmout z čepu. Stejnym kličem pak vyklepněte čep nože směrem dolů z žaciho disku. Upevnění Poté co jste opotřebovaný nůž vyjmuli, zastrčte čep s novým nožem odspodu do žacího disku. Když je čep nasazen, nasuneme Splendimo Clip do drážky čepu a přes zarážku tak, aby za ní zaskočil. Lehkým poklepáním na klip dosáhneme jeho správné pozice, v níž jej zarážka zajišťuje. Krok 1 Krok 2 Krok 3 Krok 4 Krok 5 9

10 Impeller kondicioner rychlé schnutí a konzervace nutriční hodnoty Kondicionery nazývané Impeller jsou vybaveny velkým počtem prstů, jeho funkce zaručuje optimální sušení i konzervaci struktury a výživné hodnoty pícnin. Široké bubny umožňují vynikající průchodnost pro pícní hmotu a úsporu potřebné hnací síly. 10

11 lely splendimo Impeller rychleschnoucí a pro pícninu šetrný V první řadě slouží kondicioner k úpravě pícní hmoty a urychlení procesu sušení. Vlivem úpravy se naruší vosková vrstva stvolů a listů, vlhkost se může rychleji odpařovat a doba sušení se zkracuje. O účincích funkce lámání a její intenzity, kterou používají některé systémy, se vedly dlouhé roky diskuse. Vzniká při ní nebezpečí ztrát olamováním vlivem poškození listu, kromě toho je enormně vysoký požadavek na tažnou sílu. Velká průchodnost Impeller kondicioner jsou velkoryse dimenzovány a jejich rotory jsou největší na trhu. To zajišťuje vysoký průtok materiálu, to je důležité pro dobré strniště a efektivnost. Pícní hmota která nemůže projít dostatečně rychle, pokazí nejen strniště ale potřebuje i více hnací síly. Lze snadno nastavit normální nebo široké řádky. Díky vzdušnému tvaru řádku má slunce a vítr maximální efekt. Dlouhé plastové prsty se mohou ohýbat do strany a vyhnout se tak překážkám. Zrychlení zaručuje úpravu a průtok Nová generace Lely Impeller kondicionerů byla vyvinuta k perfektnímu provedení obou funkcí. Název Impeller (čerpadlo a turbina) vyjadřuje zrychlení. Jak pro úpravu tak i pro průtok pícní hmoty je zrychlení klíčový pojem. Dlouhé prsty kondicioneru pro optimální úpravu Spirálovitě namontované plastové prsty se propracovávají skrz pícní hmotu a startují její pohyb a průtok. Rychlost prstů je vyšší než rychlost procházející pícní hmoty. Protože se používají relativně dlouhé prsty, pícní hmota proniká hluboko k rotoru. Prsty klouzají skrz materiál a odírají tímto způsobem voskovou vrstvu bez pškození struktury listu nebo stvolu. Vysoce kvalitní plastové prsty jsou lehké, zaručují dlouhou životnost a neohrožují zdraví zvířat. Modernizované prsty kondicioneru pro dlouhou životnost. Rotor kondicioneru může být v rozmanitých polohách Intenzitu zpracovani hmoty lze jednoduše nastavit deskou kondicioneru. 11

12 Splendimo trvalá technologie zajišťující nízké náklady ve vztahu ke své ceně Nákladová cena stroje závisí od jeho kupní ceny, hodnoty při opětovném prodeji a jeho nákladech na údržbu. Nyní je to 100% ně správně, ale vy znáte rozdíly, které se v praxi vyskytují. Budete překvapeni vysokou hodnotou stroje při jeho opětovném prodeji. Rozsáhlými testy a použitím vysoce kvalitních materiálů pro všechny stroje popsané v této brožuře, umožňujeme my od Lely nízké náklady na údržbu a také vysokou zůstatkovou hodnotu. Kromě toho se vždy pokoušíme nákladové ceny snížit tím, že onstruujeme naše stroje co možná nejjednodušejí, bez líbivých nebo přebytečných prvků. Nízké náklady na údržbu Každý žací modul Splendimo je zcela utěsněn a má individuální mazací náplň, která zajišťuje jeho stálé mazání. Nejdůležitější předností těchto separátních jednotek je, že všechny pravoúhlé převody s ozubenými koly jsou za všech okolností mazány. Díky oddělenému mazání jsou jednotky optimálně mazané i na souvratích. tento systém mazání s tukem je velmi nenáročný na údržbu a má dlouhý interval pro údržbu. Rychlá oprava Opravy na žací liště jsou obvykle časové náročné práce. Často se musí rozebrat všechny převody, protože jinak není oprava proveditelná. Kromě toho jsou kovové části rozmístěny v celém nosníku. Modulární stavba žacích nosníků Splendimo však omezuje vznik výše uvedených škod, v extrémním případě je možné snadno nosník rozložit a poškozenou část rychle vyměnit nebo opravit. Proto se nechají eventuální opravy vždy rychle opravit při nízkých nákladech. Úspěch Lely žacích lišt pro svahy silnic, kde nelze vždy zabránit škodám, je toho důkazem! Jednoduchost Životnost stroje je často v přímé souvislosti s jednoduchostí konstrukce. Díky inteligentnímu návrhu je počet součástek stroje omezen na minimum. každý stroj má svoje specifické požadavky, které představují výzvu jejímž naplněním je nejnižší možný počet komponentů. Vypalovaný lak/prášková vrstva Dobrý lak je právě u zemědělských strojů "životně důležitý". U Lely se prášková barva používá všude, kde to je možné. Nejprve se díly otryskají, následně odmastí a nakonec pokryjí vrstvou prášku. Tento prášek se pak v peci "roztaví kolem" materiálu. Popsaný postup vytváří barevně stálou a úderu odolnou ochranu s dlouhou životností. Zajišťuje ochranu před rezem a nakonec i vysokou zůstatkovou hodnotu stroje. Přetížení Přetížení způsobené např. zaklíněným předmětem mezi dvěma disky je zcela absorbováno šestihrannou hřídelí bez jakýchkoli následných škod. Při extrémním přetížení hřídel praskne nebo se zdeformuje, tím ochrání člověka i stroj. Případná škoda na žacím nosníku se omezuje jen na samotnou hřídel. Všechny pohony od Lely jsou vybaveny vysoce kvalitnimi spojkami a spojovacimi kardany. 12

13 lely splendimo Naše zkušenosti nelze koupit, proto je dostanete zadarmo! Pracujete s našimi stroji ve volné přírodě: v prostředí silně ovlivněném půdou, počasím a dalšími vnějšími faktory. Každý den stojí před stroji nové výzvy, jako je třeba přejetí velkého kamene nebo pařezu v trávě právě ve chvíli kdy vidíte, že bouřka je na spadnutí. Když se vyskytne problém, se kterým si neporadí ani stroj Lely, je důležité aby ztráty následkem poškození dílů byly omezeny na absolutní minimum. Proto jsou naši obchodníci připraveni na tuto situaci rychle reagovat, abyste mohli v práci co nejdříve pokračovat. Nejdůležitější díly jsou skladem a servisní pracovníci jsou vybaveni odbornými znalostmi, potřebnými k tomu, aby stroj mohl opět optimálně pracoval. Kromě toho se mohou sedm dní v týdnu spolehnout na podporu firmy Lely. Proto je rozhodnutí pro Lely více než jen rozhodnutí pro určitý stroj. Garantujeme, že Vaše sklizeň píce jde hladce vpřed. 13

14 14

15 lely splendimo 15

16 Lely Splendimo Classic M MC F/FC P/PC 16

17 lely splendimo Lely Splendimo Classic Jednoduchá žací lišta se bočním pohonem. Je vybaven hydraulickým pístem pro zvedání do transportní nebo do polohy na souvratích. Technická data SPLENDIMO Pracovní šířka (m) 1,65 2,05 2,40 2,80 3,20 Hmotnost (kg) Požadovaný výkon (kw) Šířka řádku (m) 0,80-1,40 1,20-1,80 1,60-2,15 1,80-2,55 2,00-2,95 Závěs (kat.) II II II II II Lely Splendimo M Moderní a nápadně robustní řada žacích strojů se středovým zavěšením. Je vybavena Top Drive systémem pro žací nosník a hydraulickým pístem, který žací nosník zvedá do transportní nebo souvraťové polohy. Technická data SPLENDIMO 280 M 320 M 360 M 900 M Pracovní šířka (m) 2,80 3,20 3,60 8,85 Hmotnost (kg) Požadovaný výkon (kw) Šířka řádku (m) 1,60-2,20 2,10-2,60 3,00-3,35 2,10-2,60 Závěs (kat.) II II II III Lely Splendimo MC Osvědčený koncept žacího stroje se středovým zavěšením a jednoduše nastavitelným přítlakem na půdu. Kromě toho se dodává se širokými rotory kondicionerů Impeller a hydraulickým pístem pro transportní nebo souvraťovou polohu. Technická data SPLENDIMO 240 MC 280 MC 320 MC 900 MC Pracovní šířka (m) 2,40 2,80 3,20 8,90 Hmotnost (kg) Požadovaný výkon (kw) Šířka řádku (m) 0,70-2,40 1,20-2,80 1,40-3,20 1,40-3,20 Závěs (kat.) II II II III Lely Splendimo F/FC Čelni žaci stroje se všemi specifikacemi, s nebo bez kondicioneru Impeller. Všechny modely maji tažene zavěšeni s paralelogramovou konstrukci a take pist pro polohu na souvrati. Technická data SPLENDIMO 280 F 320 F 280 FC 320 FC Pracovní šířka (m) 2,80 3,20 2,80 3,20 Hmotnost (kg) Požadovaný výkon (kw) Šířka řádku (m) 1,40-2,55 2,95 1,20-2,80 1,20-3,20 Lely Splendimo P/PC Tažené žací lišty s kondicionerem nebo bez. Tato série zahrnuje tři pracovní šířky. Žací nosník je veden paralelogramem. Modely 550 P a 320 PC mohou sekat na obou stranách traktoru. Technická data SPLENDIMO 281 PC 320 PC 321 PC 550 P Pracovní šířka (m) 2,80 3,20 3, Hmotnost (kg) Požadovaný výkon (kw) Šířka řádku (m) 1,10-2,80 1,30-3,20 1,30-3,20 4,90 Závěs (kat.) II II II II 17

18 Lely Splendimo Classic Vynikající charakter řezu a nesrovnatelný výkon při všech podmínkách sklizně, kompaktní a pevná konstrukce, nízká spotřeba paliva a nízké náklady na údržbu, to jsou hlavní znaky žacích lišt Splendimo Classic. Kombinace silného bočního pohonu s klínovými řemeny a nízký požadovaný výkon traktoru zaručují nejvyšší kapacitu. S pracovní šířkou od 1,65 m do 3,20 m je řada Classic nejucelenější řadou ze všech Splendimo žacích lišt. 18

19 lely splendimo Sekání pod velkým úhlem Díky konceptu modulárního žacího nosníku a bočního pohonu může tato lišta pracovat dlouho při extrémních úhlech. Boční pohon a klínové řemeny nabízí možnost zvednout stroj při sekání nahoru až do úhlu 90 nebo spustit dolů až do úhlu 50. Díky modulární konstrukci zůstává mazání žacích jednotek vždy zaručeno. Rychlé a jednoduché ovládání Jakmile se hydraulika jednou nastaví, může během práce zůstávat v pevně nastavené poloze. Jednoduchým pohybem páčkou hydrauliky se žací stroj zvedá vysoko nad píci. Tím se šetří čas při otáčení na souvratích a je tím vyloučen kontakt stroje s řádky pícní hmoty. Kromě toho díky vodorovnému nadzvednutí a spuštění žací lišty je vyloučeno I poškození strniště. Spolehlivý boční pohon Solidní boční pohon je standartní pro všechny Classic modely, pohon žací lišty je kombinací pohonu přes klínové řemeny s bočním pohonem ( s vnitřním střevícem). Velkou předností systému Classic je, že stroj může být provozován v extrémních náklonech a dokonce i ve vertikální pozici. Efektivní kopírování pozemku prostřednictvím pomocných pružin Schopnost žacích strojů kopírovat terén je zvláště důležitá pro vysoce kvalitní senáž s minimem nečistot a zeminy. Kromě toho rovnoměrně posekané strniště má rozhodující význam k podpoře znovuobrůstání pícnin. Konstrukce žacích strojů Splendimo je plně přizpůsobena k co nejplynulejšímu kopírování povrchu pozemku. Plovoucí žací lišta s pružinovým odlehčením dosahuje rovnoměrného přítlaku na půdu. Bezpečný, efektivní, stabilní transport Žací stroje Splendimo Classic lze jednoduše dát do transportní polohy z kabiny traktoru. Stroj se jednoduše zvedne pomocí stejného pístu, který se rovněž používá při zdvihu na souvratích. Splendimo Classic se nakloní do úhlu 90 a sám se v této poloze uzamkne, tím je zaručen bezpečný transport. Díky kompaktní konstrukci je transportní šířka úzká. Horní splaz / zvýšený splaz pro vyšší strniště V některých případech může být předností sekat výše.lely nabízí tuto možnost, k dosažení potřebné šíře řádku. 19

20 Profi sada Žací stroje Splendimo Classic mohou být na přání vybaveny sadou Profi. Toto je sada s přídavnými ochrannými kryty pro skříň klínových řemenů a podpěrou, která umožňuje žací stroj ve zvednuté poloze za traktorem podepřít o zem a takto stroje nechat odstavené. Kromě toho je možné namontovat tažný hák. Aby mohl čelní žací stroj pracovat při všech podmínkách a zaručovat přesah nožů, je možně stroj vybavit tzv. přesazovacím rámem, který umožňuje stroj hydraulicky přesouvat o 15 cm doleva nebo doprava. Rám se montuje mezi Accord závěs a zdvihací zařízení traktoru a potřebuje pro obsluhu jeden dvojčinný ventil. Vhodný pro velmi těžké práce Modely Classic-205 a 240 s označením LHD (Heavy Duty = pro velkou zátěž) jsou speciálně určené pro sekání náspů, strouh a kulturních porostů. Ochranná plachta je vyrobena z Twaron tkaniny. Vedle sériových splazů je tato HD žací lišta vybavena 8 mm silnými tvrzenými opotřebitelnými deskami. Díky modulárnímu konceptu žacího nosníku je stroj velmi nenáročný na údržbu. Všechny lišty Splendimo LHD jsou vybaveny šestihranou hnací hřídelí. Případné náklady na opravu zůstávají nízké, protože i poškození nebývá velké a žací nosník lze rychle a na místě opravit. Vedle různých modelů s bočním pohonem (L) jsou to čelní lišty Splendimo 240 F a 280 F v provedení HD. Díky speciálnímu taženému zavěšení čelní lišty v kombinaci s pístem pro zvedání na souvrati je tato čelní lišta vhodná pro sečení nerovných pozemků. 20

21 lely splendimo Technická data SPLENDIMO 165 Classic 205 Classic 240 Classic 280 Classic 320 Classic Pracovní šířka (m) 1,65 2,05 2,40 2,80 3,20 Zavěšení levá strana Počet žacích disků / nožů 4 / 8 5 / 10 6 / 12 7 / 14 8 / 16 Transportní šířka od středu 1,45 1,80 stroje (m) Transportní úhel 90 Transportní výška (m) 2,15 2,55 2,90 3,30 3,65 Hmotnost (kg) Požadovaný výkon (kw/k) 29 / / / / / 60 Šířka řádku*(m) 0,80-1,40 1,20-1,80 1,60-2,15 1,80-2,55 2,00-2,95 Závěs (kat.) II II II II II Hydraulické přípojky 1 x jč s volným odtokem Otáčky vývodové hřídele 540 (ot./min.) Sečení na náspech -50 / +90 Nastavení výšky sečení Plynule nastavitelné pomocí třetího bodu mezi 3 a 8 cm Zařízení pro vyháknutí S S S S S Tříbodový závěs s přesazením S S S S S polohy Řádkovací deska S S S S S Volnoběžná spojka S S S S S Řádkovací kola vpravo O O O O O Řádkovací kola vlevo O O O O O Dělič hmoty O O O O O HD model X O O X X S = Standart / O = Na přání / X = Pro tento stroj není dostupné / *V závislosti na podmínkách sklizně Velké množství řádkovacích kol umožňuje dosažení pro Vás potřebné šířky řádků. 21

22 Lely Splendimo M Nové žací lišty Splendimo M byly vylepšeny v mnoha parametrech, vyznačují se dlouhou životností a obslužným komfortem. Sekačky Splendimo bez kondicioneru umožňují vysokou průchodnost a zajišťují dobrou kvalitu sečení a vynikající výkon. Osvědčený nízký požadovaný výkon je ve shodě s nízkou hmotností stroje, takže i lehčí traktory mohou být nasazeny k sečení širších řádků. Pokud je požadováno, lze je kombinovat s čelní žací lištou, i proto jsou tyto žací lišty upřednostňovány od mnoha zemědělců. Pracovní šířka je od 2,80 do 3,60 m. 22

23 lely splendimo Twin Pivot evoluce středového zavěšení Pro velmi vysoký výkon je požadována vysoká kapacita sečení a pevná konstrukce. Kopírování povrchu a stabilita jasně určují při velkých pracovních šířkách možnosti sekačky. Středovým zavěšením a vlivem tzv. Twin-Pivot systému dostává žací lišta všechen prostor k tomu, aby nezávisle na pohybech traktoru rychle kopírovala povrch pozemku. Správný přítlak pro maximální výkon Žací lišty typ M musí být použitelné v každém terénu a přitom nabízet maximální výkon. Přítlak na půdu lze nastavit pro jakékoli pracovní podmínky žací lišty a sice změnou přítlaku v hydro-pneumatickém systému. To významně ovlivňuje přizpůsobivost povrchu a stabilitu. Tento system lze snadno nastavit přes hydrauliku traktoru, protože se jedná o uzavřený okruh, zůstává nastavený tlak zachován. Robustní konstrukce která směřuje ke spolehlivému průtoku pícní hmoty Jedním z nejdůležitějších znaků je jednoduchá, přesto nápadně pevná konstrukce. Použitím vysoce kvalitních materiálů a minimu jednotlivých součástí je vlastní hmotnost žacích lišt Splendimo M tak nízká, že pro tuto řadu žacích lišt je možné použít relativně lehké traktory. Může být lehce kombinovaný, udělejte více ze svého traktoru Modely Splendimo M lze zvláště dobře kombinovat s čelními lištami Splendimo 280 F / 320 F, kdy nízkou investicí a nízkým výkonem traktoru docílíme vysoký výkon. Pro dosažení dobrého přesahu s čelní lištou, může být zadní lišta přemístěna o 25 cm dále do strany tak, že zavěsíme v jiné poloze. Top Drive horní pohon Kondicionery pro Splendimo jsou vybaveny tzv. Top Drive speciální převodovkou. Ta zároveň pohání přes první disk celou žací lištu přes bezúdržbový dvojitý kardan. Rychlé manévrování na souvrati Hydraulickým pístem lze sekačku na souvrati rychle a lehce nadzvednout a spustit. Světlost stroje nad povrchem je víc než dostatečná, k přejetí již ležících řádků. 23

24 Promyšlená obsluha Traktorista může obsluhovat jednotlivá nastavení válce z kabiny traktoru pomocí lana. Promyšlená hlavice na pístu uzamkne sekačku v transportní poloze, slouží jako doraz pro polohu na souvrati a kromě toho blokuje při odpojování pružiny. Inovativní Non Stop ochrana proti všem překážkám. Odklopitelný ochranný kryt Splendimo 360 M je standartně vybaven odklápěcím ochranným krytem. Transportní výška je tím snížena na 3,80 m. Standartní provedení s jediným řádkovacím kolem na pravé straně. Inovativní Non Stop ochrana proti všem překážkám Nová ochrana proti překážkám na M-žacích lištách je jedinečná. Sekačka může nejen vychýlit překážkám, ale i reaguje na přetížení při extrémních podmínkách na pozemku nebo na souvrati. Vlivem vlastní váhy se vrátí sekačka ihned do pracovní polohy. To zvyšuje výkon a životnost sekačky a dále i obslužný komfort. Lehčí díky jedinečné konstrukci paralelogramu Žací lišta je připevněná přes kyvný bod na levé spojce a přes paralelogram za levou spojkou do závěsu k traktoru. Jakmile se stroj vlivem překážky vyvrátí, ovlivňuje konstrukce paralelogramu, že se rámová část za traktorem pohybuje vzad a nahoru. Tím se nadzvedne těžiště pro alarm závěšení a stoupne tlak v hydraulickém válci, takže se žací lišta v závěsu nadlehčí. Maximální bezpečnost pro nejdelší životnost Když se sekačka vyvrátí dozadu, zároveň se i vychýlí dozadu a nahoru, takže překážky při sečení je možné překonat; v extrémních případech to způsobí, že traktor musí zastavit. Pohodlně na silnici Modely M jsou transportovány v poloze 110. Tím je dána nízká výška pro transport a velmi výhodné těžiště za traktorem. Kompaktní transportní poloha usnadňuje obsluze jízdu po silnici. Volitelná šířka řádku Žací lišty typ M jsou vybaveny řádkovým kolem umístěným na pravé straně. Další kolo pro levou stranu, nebo sada kol pro obě strany jsou k dispozici na přání. To umožňuje dobrou způsobilost žacích lišt M vytvářet široké nebo úzké řádky. 24

25 lely splendimo Technická data SPLENDIMO 280 M 320 M 360 M 900 M Pracovní šířka (m) 2,80 3,20 3,60 8,85 Počet žacích disků / nožů 7 / 14 8 / 16 9 / 18 2 x 8 / 16 Šířka řádku* (m) 1,60-2,20 2,10-2,60 3,00-3,35 2,10-2,60 Hmotnost (ca) (kg) Požadovaný výkon (kw/k) 48 / / / / 135 Min.transportní výška (ca.) (m) 3,70 4,00 3,80 4,00 Transportní šířka (m) 1,45-1,70 2,20 horní / 2,85 spodní Transportní úhel Nastavení přítlaku na půdu plynule, hydraulicky Výška strniště plynule nastavitelný mezi 3 a 7 cm Sečení náspů -20 / +20 Závěs (Kat.) II III Hydraulické přípojky 1 x dč s volným odtokem 2 x dč s volným odtokem Otáčky vývodového hřídele (ot./min.) Zařízení pro vyháknutí S S S S Tříbodový závěs s přesazením S S S X polohy Řádkovací kola vpravo S S S S Řádkovací kola vlevo O O O S 2. kolo (L,P) O O O O Dělič hmoty O O O O Převodovka 540 ot./min. S O O X Převodovka 1000 ot./min. X S S S S = Standart / O = Na přání / X = Pro tento stroj není dostupné / *V závislosti na podmínkách sklizně Twin Pivot bezporuchové sečení! Rameno, ktere nese žaci stroj, ma velky vliv na chovani stroje. Bod otačeni tohoto ramena se musi nachazet přimo na sekačce, tim se zamezuje jednak přenašeni mnoha pohybů traktoru (při jizdě po nerovnem terenu) a take neni žaci lišta nijak omezena ve svem pohybu. U žacich lišt Splendimo tedy použivame tzv. Twin Pivot system: bod otačeni, kterym je rameno připojeno k třibodovemu zavěsu, přitom leži ve středu za pravym zadnim kolem. S Twin Pivot systemem je zaručen zcela volny prostor a perfektni kopirovani terenu. 25

26 Lely Splendimo MC Široká řada produktů pokrokových žacích lišt Splendimo MC s kondicionery umožňuje vysoce efektivní průběh sklizně. Také při nejtěžších podmínkách sklizně je možné obdivovat enormní výkon a nízkou potřebu výkonu traktoru. Řada Splendimo MC zahrnuje lišty od 2,40 do 9 m pro podniky služeb a velké zemědělské podniky. 26

27 lely splendimo Twin Pivot umožńuje perfektní kopírování terénu Také při nerovném povrchu pozemku musí být žací stroj a traktor schopni se na sobě nezávisle pohybovat, a dosahovat perfektního sečení a vysokého výkonu. Proto jsou žací lišty Splendimo vybaveny jedinečným Twin Pivot systémem, při kterém je těžiště, které spojuje rameno se závěsem, za pravým zadním kolem. Tím je zaručena úplná volnost pohybu a perfektní kopírování terénu. Nikdy příliš těžký nebo příliš lehký Při měnících se půdních podmínkách může těžká lišta způsobit škody na sečeném pozemku, lehká lišta může při vysokých pojezdových rychlostech začít se vznášet. Aby se tomu zamezilo, nadzvedává hydropneumatický systém pro odlehčení váhy žací lištu přes střední výkyvné rameno do té míry, až je přítlak na půdu ideální. U MC sekaček je tlak plynule nastavitelný přes hydraulický systém traktoru. Impeller kondicioner, rychlé sušení pro zachování krmné hodnoty Kondicionery Impeller jsou vybaveny mnoha prsty, s nimi lze dosáhnout maximálního stupně prosychání současně se zachováním struktury a hodnoty krmiva. Široké rotory umožňují optimální průchodnost, což významně snižuje potřebný výkon traktoru. Rychle na souvrati S hydraulickým válcem je možné žací lištu rychle a snadno nadzvednout. Dosažená světlost stroje nad povrchem je dostatečná k přejíždění přes již posekané řádky. Nízká potřeba výkonu díky hmotnosti Vlivem nové konstrukce došlo k význam,nému snížení hmotnosti žacích lišt MC. Poměr mezi potřebnou zdvihovou sílou a nízkým výkonem pro pohon je perfektní! Proto je 280 MC velmi vhodný pro traktory od 70 koní. Tak mohou i zemědělci s relativně malými traktory dosáhnout vysokého výkonu při sečení. Top Drive rovně přes řádky Kondicionery Splendimo mají Top Drive. Tato speciální převodovka pohání přes bezúdržbový dvojitý kardanový kloub první disk a celý žací nosník. Vnitřní střevíc není potřebný. 27

28 Široký je lepší! Vylepšený rozdělovač do šířky umožňuje 100%-ní využití plochy pozemku. Obsluha může snadno nastavit šířku na úzký nebo široký řádek. Úspora paliva MC lišty umožňují úspořit až 1 litr paliva na hektar. Tato je dosažena nejen vlivem modulárního žacího nosníku, ale také širokým kondicionerem Impeller a velkou konstrukcí žací lišty. Efektivní průchodnost pro pícní hmotu vyžaduje minimální výkon a spoří tedy peníze. Inovativní Non-Stop ochrana proti všem překážkám Jakmile se žací lišta při kontaktu s překážkou vychýlí, způsobí konstrukce paralelogramu, že se část rámu za traktorem vykývne dozadu a současně nahoru a nadzvedne tím těžiště vzhledem ke středovému závěsu. Souběžně stoupne tlak v hydraulickém válci tak, že žací lištu v závěsu nadlehčí. Tím se vytvoří více místa k překonání překážek; v extrémním případě musí obsluha zastavit. Vlivem své vlastní váhy se žací lišta ihned vrátí do své pracovní polohy. Tato ochrana proti překážkám zvyšuje výkon a životnost a zlepšuje obslužný komfort. Kompaktní při transportu Vylepšené modely jsou hydraulicky sklopné do transportní polohy 110. Tím je snížena transportní výška a vznikne i velmi výhodné těžiště za traktorem. Ve standartním provedení má Splendimo 320 MC sklopnou postranní ochranu, která transportní výšku ještě vice snižuje. Tato kompaktní transportní poloha ulehčuje přesun po silnici. 28

29 lely splendimo Splendimo 900 M/MC posekat co možná nejvíce trávy v co nejkratším čase Včasnost patří mezi faktory s největším vlivem na kvalitu krmiva. To je proč se farmáři a podniky služeb rozhodují pro Splendimo 900 M a 900 MC. Tyto žací stroje jsou spolehlivé, mají velký výkon a robustní konstrukci, dále mají výhody v hmotnosti a minimálních požadavcích na tažnou sílu. Celkově jsou tyto stroje zkonstruovány pro maximální hospodárnost. Nízká hmotnost poskytuje mnoho výhod Nižší potřebná zdvihová síla způsobuje i nižší tlak na pozemek a snižuje spotřebu paliva. Zásluhou inovativních zařízení, jakými jsou nové brzdící zařízení, hydraulická kontrola tlaku na půdu, oblouková odpružovací ramena, tyto žací stroje mají vyjímečně nízkou hmotnost ve vztahu ke své pracovní šířce. Perfektním parametrem pro porovnání je i požadovaná zdvihová síla s prokazatelně nízkým požadavkem na koňské síly což umožňuje použití relativně lehkého traktoru. Oba dva modely jsou nejhospodárnější žací systémy na světě. Snadnější sečení ve svazích Pokud pracujeme ve svazích, tato kombinace zásluhou nižší hmotnosti je méně citlivá na pootáčení. Stroje mají dostatečné překrytí 2 x 35 cm, které u žacího stroje Splendimo 320 F nebo čelně neseného FC zajišťuje vždy čisté vysečení. Pro práci v extrémních svazích lze stroj vybavit funkcí hydraulického stranového posuvu umožňující pohyb stroje 10 cm doleva nebo doprava. Vynikající ochrana stroje zaručuje dlouhou životnost V případě mírných překážek se může žací stroj rychle sám přemístit, poté ihned pokračuje normální sečení. To je jedna z hlavních výhod tohoto unikátního odpružení a celý žací stroj je volně připojen prostřednictvím paralelogramové konstrukce k hydraulice traktoru. Zásluhou této konstrukce se může rám rychle pohybovat dozadu i nahoru. Pokud se žací lišta pohybuje dále dozadu narůstá tlak ve zvedacím pístu, přitom dojde k nadlehčení žací lišty a snazšímu překonání překážky. 29

30 Vždy kopíruje povrch pozemku Přítlak žací lišty na pozemek má vliv na její schopnost kopírovat povrch pozemku. Rychlé nastavení přítlačné síly může být velmi užitečné především při práci v proměnlivých terénních nebo provozních podmínkách. V rámci tradice zadních žacích lišt M a MC mají i tyto modely kontrolu uzavřeného hydraulického okruhu pro přítlak na pozemek, který lze ovládat z místa obsluhy v traktoru. Pokud pracujete ve stálých podmínkách, provádí se jen jedno nastavení správného přítlaku, hydraulický systém lze uzavřít kulovým uzávěrem a hydraulická funkce traktoru je volná. Zvláštní profil pozemku žádný problém Žádný pozemek není úplně rovný, takže dost často velmi dobrým doplňkem je schopnost zvedat a spouštět lišty samostatně (vpravo nebo vlevo). Po uzavření kulového ventilu na žací liště je možné kontrolovat obě žací lišty souběžně nebo samostatně prostřednictvím dvou dvojčinných systémů. Ovládání můžeme provádět z kabiny traktoru elektricky (doplňková výbava). Snadné připojení i odpojení K dosažení a zajištění stabilní parkovací polohy má lišta tři parkovací zvedáky. Zadní parkovací zvedák je vybavený otočnou klikou k zajištění správné pozice celé jednotky pro odpojení. Toto zamezuje ztrátě času při nastavování správné výšky sečení. Stroj je možné uskladnit ve složené nebo pracovní pozici. Překrytí navíc Zásluhou této doplňkové funkce posunu do strany lze stroj přesunout o 10 cm vlevo nebo vpravo. Vždy snadné; rychlé zdvihnutí jen jedné žací lišty. Unikátní zařízení pro přerušení operace umožňuje se strojem provádět potřebné akce. 30

31 lely splendimo Technická data SPLENDIMO 240 MC 280 MC 320 MC 900 MC Pracovní šířka (m) 2,40 2,80 3,20 8,90 Počet žacích disků / nožů 6 / 12 7 / 14 8 / 16 2 x 8 / 16 Šířka řádků* (m) 0,70-2,40 1,20-2,80 1,40-3,20 1,40-3,20 Hmotnost (ca.) (kg) Požadovaný výkon (kw/k) 44 / / / / 170 Min.transportní výška (ca.) (m) 3,30 3,40 4,00 4,00 Transportní šířka (m) 1,40-1,65 1,40-1,65 1,40-1,65 2,20 góra / 2,85 Dolní Transportní úhel Šířka rotoru (cm) Průměr rotoru (cm) 50 Otáčky rotoru (ot./min.) 890 Počet nylonových prstů x 132 Pozice rotoru kondicioneru 1 Počet pozic desek kondicioneru 4 Pozice intenzity kondiciování 4 úpravy Nastavení přítlaku na půdu plynule Výška pokosu plynule nastavitelné mezi 3 a 7 cm Sekání náspů -20 / +20 Závěs (kat.) II III Hydraulické přípojky 1 x jč s volným 1 x dč s volným odtokem 2 x dč s volným odtokem odtokem Otáčky vývodového hřídele (ot./min.) Tříbodový závěs s přesunem S S S X Sada pro rozdělování do šířky O O O O Převodovka pro 540 ot./min. O O X X Převodovka pro 1000 ot./min. S O S S Dělič pícní hmoty O O O O Otáčky rotoru 1000 ot./min. O O O O S = Standart / O = Na přání / X = Pro tento stroj není dostupné / *V závislosti na podmínkách sklizně Při složení širší dole užší nahoře To je výhodnou vlastností např. když větve stromů visí do silnice. Pokud je Splendimo 900 M/MC v transportní pozici, žací lišty mají úhel 95. To znamená, že kombinace má dole šířku téměř 2,85 m zatímco nahoře jen 2,20 m. Jsou li postranní lišty částečně složeny je transportní šířka méně než 4 m. 31

32 Lely Splendimo F/FC V současnosti jsou traktory často vybavené čelními hydraulickými rameny a mnohými doplňky, které usnadňují práci. Jednou z možností je vybavit traktor čelní a zadní žací lištou. Snadnost sečení s čelní lištou a zvýšený výkon kterého můžete s celou žací kombinací dosáhnout, přispěly v posledních letech ke zvýšené popularitě čelních žacích lišt. Kompletní řada čelních žacích lišt Splendimo s a nebo bez kondicioneru zcela splňuje požadavky moderních velkých farem a poskytovatelů služeb. 32

33 lely splendimo Optimální využití Vašeho traktoru Čelní žací lišty Splendimo jsou k dostání ve více provedeních a pracovních šířkách: 2,40 / 2,80 / 3,20 m. Nejdůležitější rozdíl v provedení je, že všechny modely FC jsou vybaveny kondicionery Impeller. Každá čelní žací lišta má následující znaky: tažené zavěšení, píst pro souvratě a jedinečný koncept modulárního nosníku. Tažené zavěšení, povinnost pro všechny čelní lišty Zatížení čelních žacích lišt je kvůli jejich tlačení traktorem velmi vysoké. Jediný způsob, jak jej vyřešit je následující: postarat se o to, aby žací stroj měl dostatečnou volnost pohybu a zajistit jeho tažený pohyb. Optimální volnost pohybu Všechny čelní žací lišty Splendimo jsou zavěšeny prostřednictvím jedinečného paralelogramu do speciálního závěsu. Tento systém taženého zavěšení zaručuje optimální kopírování terénu a umožňuje stroji všestrannou volnost pohybu. Překážky žádný problém! Protože čelní lišta není, tak jako zadní, vybavena ochranou proti překážkám, je zvláště důležité, aby se celý stroj mohl snadno vychýlit dozadu. Nastavení přítlaku na půdu Do konstrukce paralelogramu je včleněna pružna, která zajišťuje odlehčení půdy. Pružina má stálý tah na žací lištu a změnou výšky zdvihu nebo jednoduchou změnou nastavení čepu v otvoru (320 FC) je více nebo méně natahována. Tímto způsobem je měněn přítlak stroje na půdu. Snadná obsluha na souvrati K optimálnímu obslužnému komfortu na souvrati se paralelně k pružině montuje jednočinný píst. S pomocí tohoto souvraťového pístu zůstává čelní hydraulika v pevné výšce a vzniká tak ihned velká světlost nad pozemkem, traktorista může snadno přejíždět přes již pokosené řádky. Při spojení s čelním hydraulickým závěsem je lišta ve svém vlastním závěsu nejprve nadzvednuta a poté je zvedána čelním závěsem traktoru. 33

34 Možnosti různých pohonů Čelní žací lišty jsou standartně vybaveny pravotočivým pohonem s ot./min. Výrobce dodává více kombinací počtu otáček a směru otáčení. Lely Splendimo F Čelní žací lišta Splendimo bez kondicioneru je velmi jednoduchý koncept, který je k dostání v záběrech 2,40 / 2,80 / 3,20 m. Možnosti použití F série Splendimo jsou velmi rozsáhlé. Model 280 F se často používá pro senážování. Formovač řádků Pokud je stroj vybaven dvěma nebo třemi řádkovacími plechy, které jsou k dostání na přání, je pokládání řádku ideální pro sběrací vůz. V provedení Heavy Duty k sečení náspů, je model Splendimo 240 F vybaven zvláště robustními ochrannými kryty a dalšími opotřebitelnými splazy. Model 320 F nemá žádný formovač řádků, hodí se proto kvůli pokládání naširoko k sečení s následnou velkou šířkou řádků. Splendimo FC Čelní žací lišty Splendimo byly nyní významně vylepšeny a jsou vybaveny kondicionery Impeller. U většiny čelních lišt je snížená průchodnost pícní hmoty problémem, protože je limitována prostorem, který je k dispozici při čelní montáži na traktor. U nových čelních žacích lišt Splendimo dosahují široké rotory kondicioneru optimálního posunu pícní hmoty. Lišta tak disponuje velkou kapacitou průchodnosti. Díky promyšlené konstrukci zůstaly čelní lišty velmi kompaktní. Splendimo 320 FC Nový model 320 FC má širší a vyšší závěsný rám, který širokou lištu dělá ještě stabilnější. Přítlak na půdu je nastavitelný pomocí 5-ti otvorů a kolíku, aniž by se musela měnit výška zdvihu. Souvraťový píst zdvihá žací stroj vysoko přímo do závěsného rámu, takže vzniká velká světlost stroje nad pozemkem. Rotor kondicioneru Splendima 320 FC je nastavitelný ve třech plohách. 34

35 lely splendimo Technická data SPLENDIMO 240 F 280 F 320 F 280 FC 320 FC Pracovní šířka (m) 2,40 2,80 3,20 2,80 3,20 Počet žacích disků / nožů 6 / 12 7 / 14 8 / 16 7 / 14 8 / 16 Šířka řádků* (m) 1,20-2,15 1,40-2,55 2,95 1,20-2,80 1,20-3,20 Hmotnost (ca.) (kg) Požadovaný výkon (kw/k) 37 / / / / / 80 Transportní šírka (m) 2,70 3,00 3,00 3,00 3,00 Šířka rotoru (cm) Průměr rotoru (cm) 50 Otáčky rotoru (ot./min.) 900 Počet nylonových prstů Pozice rotoru kondicioneru 1 2 Počet pozic desek kondicioneru 1 2 Pozice intenzity kondiciování úpravy 3 6 Přítlak na půdu 5 pozic Přednastavení výšky strniště 2 polohy výšky paralelogramu Nastavení výšky strniště Plynule nastavitelné mezi 3 a 7 cm Závěs (kat.) ISO Hydraulické přípojky 1 x jč s volným odtokem Otáčky vývodového hřídele (ot./min.) RD převodovka pro 540 ot./min. O O O O X LD převodovka pro 540 ot./min O O O O X LD převodovka pro 1000 ot./min O O O O O Řádkovací kola vpravo O O X X X Řádkovací kola vplevo O O X X X Rozdělovací desky (2+2) pro úzký X X X S S řádek Prodloužení řádkovacích desek X X X S S Sada pro rozhoz naširoko X X X O O Dělič pícní hmoty O O O O O Otáčky rotoru ot./min. X X X O O Model s vysokým výkonem S O X X X Tříbodový závěs s přesunem O O O O O S = Standart / O = Na přání / X = Pro tento stroj není dostupné / *V závislosti na podmínkách sklizně Od normálních k širokým řádkům Vlivem jedinečného návrhu formovače řádků a plechů kondicioneru je u obou modelů možné rychle měnit mezi rozhozem naširoko a pokládáním řádků. Toto je ideální pokud potřebujete přejít na zelené krmení nebo např. při práci na mokrých parcelách, u kterých jsou vhodnější řádky. 35

36 Lely Splendimo 550 P Pracovní šířka, nízká potřeba hnací síly a vynikající kopírování terénu u Splendimo 550 P tvoří dohromady atraktivní balíček pro moderního zemědělce. Tažené žací lišty jsou ideální k práci s malým traktorem a dosahují i při nejtěžších podmínkách otimální výkony. Lely koncipovala tuto žací lištu pro střední a velké podniky, s relativně velkou plochou, a které nepotřebují kondicionery. 36

37 lely splendimo Dva žací nosníky velké překrytí Splendimo 550 P má dva žací nosníky s pracovní šířkou 2,80 m. Tyto se mohou pohybovat nezávisle na sobě, tím je zaručeno perfektní kopírování terénu. Přesah mezi dvěma žacími nosníky je dostateně velký, umožňuje sečení i ve velmi extrémních zatáčkách. Maximální volný prostor Žací nosníky jsou poháněny odshora přes tzv. Top Drive systém. Tento pohon neomezuje tok materiálu a umožňuje pokládat řádek naširoko. Velká pracovní šířka nízký potřebný výkon Velká šířka tohoto taženého stroje umožňuje dosáhnout vysoký výkon i s malým traktorem. Díky jedinečnému pohonu žacího nosníku Lely zůstává potřebný výkon tak nízký, že umožňuje dosáhnout vysoké pojezdové rychlosti při nízké spotřebě paliva. Žací nosník je poháněn z vnější strany, to zajišťuje maximálně čistou píci a také umožňuje široký řádek. Velká světlost na souvrati K optimálnímu obslužnému komfortu na souvrati je možné žací lištu, pomocí dvojčinného hydraulického pístu, jednoduše nadzvednout. Použitím vlevo a vpravo otočné oje může traktorista snadno manévrovat širokým strojem na souvratích. Díky dlouhé oji, může model Lely Splendimo 550 P sekat na obou stranách od traktoru. Sečení nahoru a dolů umožňuje na velkých pozemcích zvýšit výkon až o 15%. Žaci lišty jsou pohaněny z vnějši strany, vznika tak velky volny prostor umožňující tvořit široke řadky. Na souvrati se žací lišta nechá lehce ve dvou krocích nadzvednout. 37

38 Perfektní přítlak na půdu S pomocí hydraulického pístu lze nastavit přítlak na půdu. To zaručuje správné odlehčení váhy žací lišty. Díky přestavitelnosti přítlaku se nechá žací lišta přizpůsobit všem podmínkám při sečení. Jednoduše nastavitelná výška sečení Hydraulický píst, který žací lištu polohuje dopředu, má přestavitelný doraz. Čep a různé otvory zaručují rychlé a snadné nastavení výšky celé žací lišty. Jednoduchá obsluha Žací lištu je možné, s pomocí dvojčinného hydraulického okruhu, kompletně obsluhovat z kabiny traktoru. Prostřednictvím elektrického spínače lze přepínat mezi otáčením oje a sklopením dohromady žací lišty. Jednoduché zavěšení Žací lišty Splendimo P jsou zavěšeny do spodních ramen. Převodovka slouží jednak k pohonu lišty a dále jako bod otáčení pro oj. Hnací hřídel tak drží vždy stejnou délku a sekačka se bezproblémově pohybuje kolem pevného bodu otáčení. Kompaktní transportní poloha Dlouhá tažná oj nabízí dostatek prostoru, k zaklopení obou žacích lišt dopředu do velmi kompaktní transportní polohy. Transportní šířka je jen 2,60 m. K projetí úzkých míst nebo ostrých zatáček může řidič dokonce až do určitého stupně natočit oj. Spínač s volbou Spínač slouží k přepínání mezi otáčením a zaklopením. Nastavení výšky pokosu strniště Jeden čep a různé otvory zaručují nastavení správné výšky celé žací lišty. Velké pneumatiky 15.0/55-17 pro nízký tlak na půdu. 38

39 lely splendimo Technická data SPLENDIMO 550 P Pracovní šířka (m) 5,50 Počet žacích disků/nožů 2 x (7 x 2) Šířka řádku (m) 4,90 Hmotnost (ca.) (kg) Požadovaný výkon (kw/k) 70/95 Transportní šířka (m) 2,60 Transportní délka (m) 7,50 Transportní výška (m) 1,95 Pozice tažné oje středově Nastavení přítlaku na půdu plynule Nastavení výšky sečení / strniště 4 pozice Závěs (Kat.) II Hydraulické přípojky 2x dč s volným odtokem Otáčky vývodového hřídele (ot./min.) Transportní pneu 2 x 15.0/55-17 (10 ply) Osvětlení S Dělič pícní hmoty O Vnější kolo řádku S S = Standart / O = Na přání / X = Pro tento stroj není dostupné / *V závislosti na podmínkách sklizně 39

40 Lely Splendimo PC Největší rozdíl mezi taženou žací lištou a čelní nebo zadní nesenou žací lištou je, že jejich hmotnost vlivem použití transportního rámu hraje významně větší roli. Tažené lišty jsou proto maximálně vybaveny a zaručují optimální kopírování terénu. Jsou ideální pro použití s lehčím traktorem a dosahují i při nejtěžších podmínkách optimální výkon. 40

41 lely splendimo Sekat vpravo nebo vlevo a vpravo Rozdíl mezi modely 320 PC / 281 PC nebo 321 PC je kromě rozdílné pracovní šířky i v zavěšení oje na žací rámy. U Splendimo 320 PC je oj delší a je připojena k rámu žacího stroje uprostřed; tím je možné s modelem 320 PC sekat vzhledem k traktoru jak vlevo tak i vpravo. U modelů 281 PC a 321 PC je oj kratší a proto je možné sekat jen vpravo od traktoru. Splendimo 320 PC může sekat na obou stranach traktoru. Je to prakticke předevšim na velkych parcelach, kde lze jezdit sem a tam. Bez dalši ztraty času dosekavanim uzkych neposekanych pruhů. Tim je možne dosahnout zvyšeni vykonu až o 15%. Řiditelná oj Oj je možné řídit jejím vychýlením s pomocí dvojčinného pístu řízení. Použitím této funkce v zatáčkách a rozích, lze s taženou žací lištou manévrovat v každém místě. Pokud se změní poloha bodu připojení pístu řízení k oji, může traktorista maximální pozici lišty přesně přizpůsobit traktoru. Pohodlný pohon Stroje Splendimo PC jsou k traktoru připojeny do tříbodového závěsu. převodovka slouží kromě pohonu žací lišty i jako bod otáčení oje. Spojovací hřídel si drží stále stejnou délku a lišta se může bez problému pohybovat kolem tohoto pevného bodu otáčení. Perfektní kopírování terénu při všech podmínkách Stejně jako u čelních žacích lišt jsou žací lišty s paralelogramem zavěšeny v tažené poloze. Další předností Splendima PC je, že zadní kolo traktoru běží před ním a slouží prakticky i jako jeho opěrné kolo. Díky paralelogramové konstrukci se může stroj vychýlit nahoru i dolů. Žací lišta se tak perfektně přizpůsobuje podmínkám povrch na pozemku. Jednoduše nastavitelná výška strniště. 41

42 Plynulé nastavení přítlaku na půdu. Otočením převodovky lze jednoduše měnit mezi pohonem s 540 nebo 1000 ot./min. Snadno nastavitelný přítlak na půdu Přítlak lišty lze plynule nastavit pomocí čtyř pružin, které jsou umístěny mezi žací lištu a transportní rám. Délku pružin a jejich přítlak na půdu je možné odděleně nastavit vlevo a vpravo pomocí dvou závitů s klikou Zdvihání na souvratích Paralelogram je vybaven také souvraťovým pístem, který je ovládán jednočinným hydraulickým okruhem, na který jsou připojeny i písty transportních kol. Nejprve vtáhne souvraťový píst žací lištu nahoru do rámu. Poté vytlačí dva písty rám nahoru, takže vznikne další světlost stroje nad pozemkem. Impeller zaručuje vynikající průchodnost Také žací lišty Splendimo PC jsou vybaveny kondicionery Impeller. Široké rotory podtrhují velkorysé pojetí těchto modelů žacích lišt. Rotor lze nastavit do třech poloh. Klika pro plynulé nastavení desky kondicioneru se nachází na přední straně lišty. Inverter mokrá píce nahoře Na zadní straně desky kondicioneru je namontována deska pro obracení hmoty. Pokud je tato dána do proudící hmoty, obrací se hmota tak, že vlhká odspodu je pokládána navrch řádku. Sada pro rozhoz na široko Traktorista může jednoduše vypínat jedinečné zařízení pro rozhoz řádku naširoko, a sice tak, že otáčí desku nahoru nebo dolů. Žebra rozdělují proud pícní hmoty přes plnou šířku žací lišty. 42

43 lely splendimo Technická data SPLENDIMO 281 PC 320 PC 321 PC Pracovní šířka (m) 2,80 3,20 3,20 Zavěšení centrální bod otáčení Počet žacích disků / nožů 7 / 14 8 / 16 8 / 16 Transportní šířka (m) 2,70-2,80 3,00-3,10 Transportní šířka ( s15"koly) (m) 3,15 Transportni délka 5,80 7,20 5,80 Hmotnost (kg) Požadovaný výkon (kw/k) 51 / / 80 Šířka řádku* (m) 1,10-2,80 1,30-3,20 Přítlak na půdu (kg) plynule plynule Šířka rotoru (cm) Průměr rotoru (cm) 50 Otáčky rotoru (ot./min.) 900 Počet nylonových prstů Pozice kondicioneru 4 Pozice desek kondicioneru 4 Pozice intenzity kondicionování plynule Závěs (kat.) II Hydraulické přípojky 1 x dč + 1x jč s volným odtokem Pozice tažné oje vlevo uprostřed vlevo Transportní kola 2x 10/ (8-ply) Otáčky vývodového hřídele (ot./min.) 540 / Nastavení výšky strniště plynule nastavitelné mezi 3 a 8 cm Osvětlení S S S Široké pneumatiky O O O Otáčky rotoru 1000 ot./min. O O O Sada pro rozhoz naširoko O O O Otáčecí deska O O O Dělič pícní hmoty O O O Pás pro pokládání řádku X O O S = Standard / O = Na přání / X = Pro tento stroj není dostupné / *V závislosti na podmínkách sklizně Grouper velký řádek od začátku Modely 320 a 321 PC mohou být vybaveny dopravním pásem. S ním je možné posekanou píci pokládat nahoru na řádek. Zařízení s názvem Grouper pracuje vždy zprava doleva, takže nakonec lze na sebe položit tři řádky. Dopravní pás je poháněn hydraulikou traktoru. Hydromotor dopravního pásu má maximální výkon 20 l/min; nízká hodnta pro každý traktor. Nastavení Bezproblemově je možne nastavit vyšku pasu a rychlost chodu. Odpruženy dopravni pas je připevněn na transportnim ramu a je možne jej hydraulicky sklopit. 43

44 Od svého založení se Lely snaží zlepšovat jak kvalitu života zemědělských podnikatelů, tak i budoucnost tohoto sektoru. Kromě toho je firma velmi inovativní u svých produktů a konceptů pro marketing a distribuci. Lely se angažuje, aby chovatelé skotu měli náskok před vývojem trhu. Lely vždy dodává nejinovativnější produkty pro chovatele skotu a podniky služeb. Lely nabízí zákazníkům optimální servis. Vše co Lely vynalezne slouží vždy k ulehčení života člověka i zvířete a přináší radost všem našim zaměstnancům a zákazníkům. Stručně řečeno: my od Lely děláme svoji práci tak, aby pomáhala chovatelům skotu, a aby tito žili svůj život tak příjemně jak je to jen možné. Od strojů pro sklizeň pícnin až po automatický systém dojení, Lely přemýšlí se zemědělcem kterému v posledních 60 letech nabízí inovativní řešení. Lely really cares for the environment. LHQ.B01011.CZ.A Lely, Astronaut, Astri, Atlantis, Attis, AWS, C4C, Calm, Caltive, Commodus, Compedes, Cosmix, Discovery, F4C, Fertiliner, Gravitor, Grazeway, Hibiscus, Hubble, Juno, L4C, Lely Center, Lelywash, Lotus, Luna, Nautilus, Orbiter, Qwes, SAE, Shuttle, Splendimo, Storm, T4C, Tigo, Viseo, Voyager, Walkway a Welger jsou registrované ochranné známky Lely Group. Práva na exklusivní používání patří společnostem Lely Group. Všechna práva vyhrazena. Informace uvedené v této publikaci jsou poskytovány pouze pro informační účely a neznamenají nabídku ke koupi. Některé produkty nemusí být dostupné v jednotlivých zemích a dodávané produkty se mohou odlišovat od těch na ilustracích. Není dovoleno žádné části této publikace reprodukovat a / nebo tiskem kopírováním, mikrofi lmem nebo jakýmkoli jiným způsobem bez předchozího písemného souhlasu od Lely Holding S.à r.l. zveřejňovat. Všechny informace v této publikaci byly pečlivě sestaveny. Nelze však od Lely požadovat odpovědnost za možné škody, způsobené případnými chybami nebo opomenutími v této publikaci. Live Life Lely
