Návod na ovládání ledniček RPD/RPA, RSD/RSA, RPF/RSF

Transkript

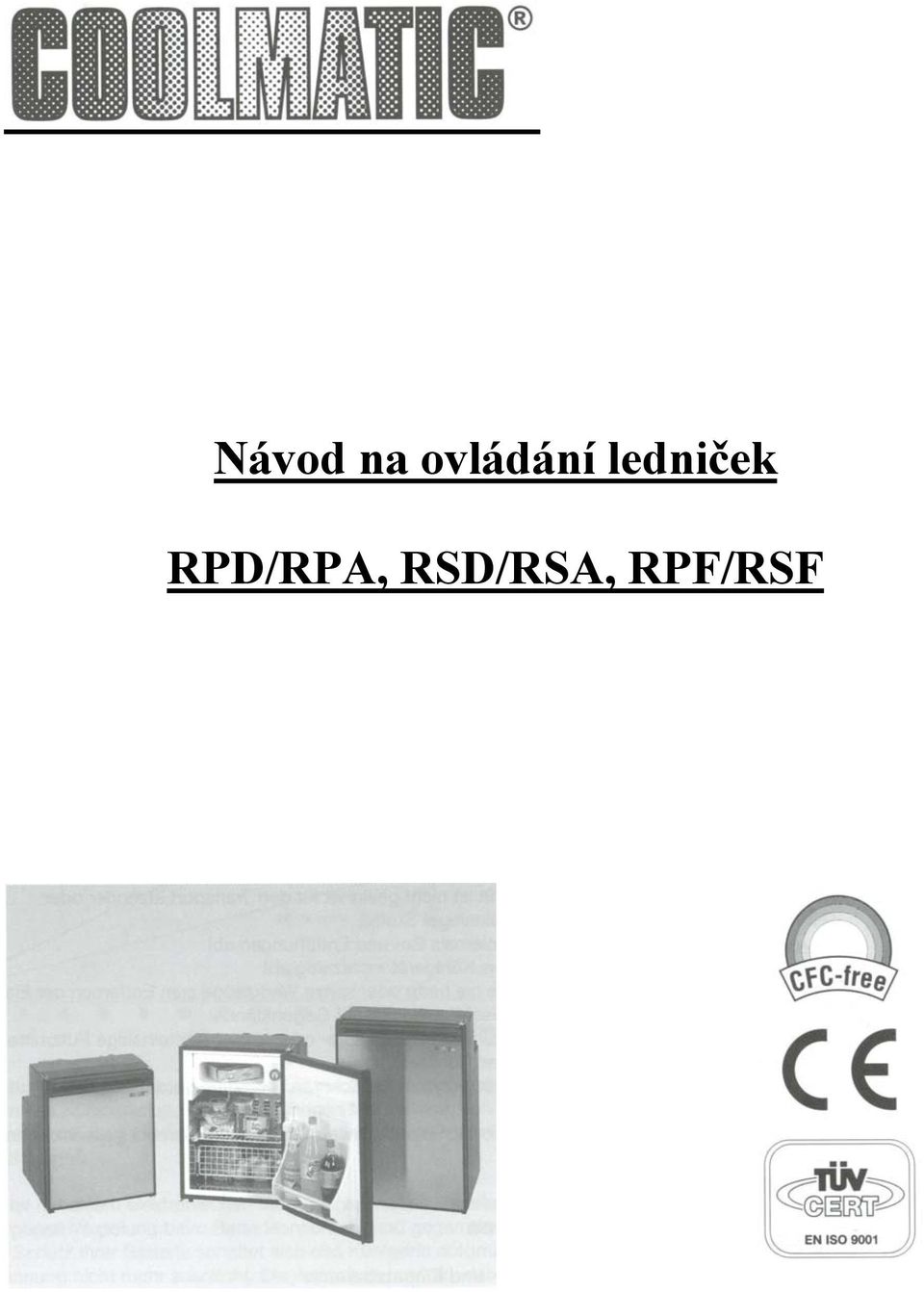

1 Návod na ovládání ledniček RPD/RPA, RSD/RSA, RPF/RSF

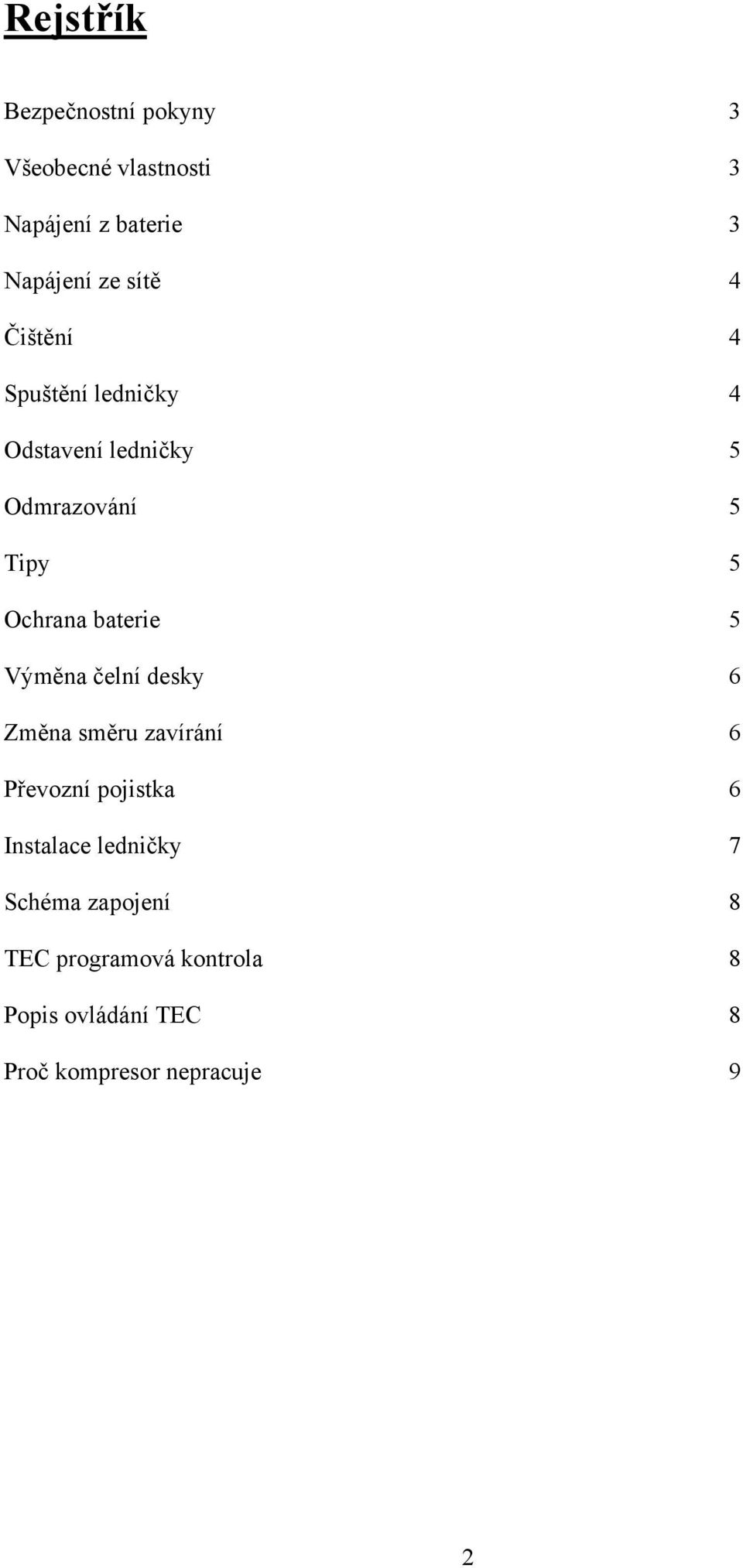

2 Rejstřík Bezpečnostní pokyny 3 Všeobecné vlastnosti 3 Napájení z baterie 3 Napájení ze sítě 4 Čištění 4 Spuštění ledničky 4 Odstavení ledničky 5 Odmrazování 5 Tipy 5 Ochrana baterie 5 Výměna čelní desky 6 Změna směru zavírání 6 Převozní pojistka 6 Instalace ledničky 7 Schéma zapojení 8 TEC programová kontrola 8 Popis ovládání TEC 8 Proč kompresor nepracuje 9 2

3 Bezpečnostní pokyny Nikdy se nedotýkejte neizolovaných částí holýma rukama. Zvláště to platí pro napájecí kabely! Pokud je lednička instalována na lodích a je napájena síťovým napájením, je nutné její připojení přes pojistku a proudový chránič! Instalaci síťového napájení může provést pouze zkušený odborník! Vždy zkontrolujte, zda není lednička připojena na baterii, pokud použijete rychlonabíječku! Vždy zkontrolujte je-li nastaveno správné napájecí napětí, uvedené na ledničce nebo chladící jednotce! Nikdy neotvírejte chladící okruh! Nezapomeňte, že baterie obsahuje kyselinu a proto s ní zacházejte opatrně! Lednička není určena pro skladování korozivních látek nebo rozpouštědel. Dbejte aby kompresor stále větral! Pravidelně ledničku odmrazujte! Nikdy nepoužívejte tvrdé nebo ostré předměty na odstraňování ledu z výparníku! Nikdy nepoužívejte abrasivní čističe nebo rozpouštědla na čištění ledničky! Pokud lednička přestane fungovat, odevzdejte ji do specializované sběrny! Všeobecné vlastnosti Vaše lednička je určena pro chlazení a mrazení potravin. Pokud potřebujete uložit léky, zkontrolujte, zda chladící výkon ledničky je dostatečný pro potřeby daných léků. Lednička je konstruována pro provoz v teplotě mezi 10 a +55 C a maximální vlhkosti 90 %. Náklon ledničky při provozu může být max. 30. Všechny materiály použité na výrobu ledničky jsou plně recyklovatelné. Chladící medium, použité v ledničce, neobsahuje CFC. Instalace Lednička musí být instalována na suchém místě, zabezpečeném proti vniknutí vody. Dále se nesmí umístit blízko sálavých předmětů jako motorů, topidel, trubek apod. a na přímém slunci. Je také nutno zabezpečit dobré větrání výměníku. Bateriové napájení Vaše lednička může pracovat na 12 nebo 24 V bez nutnosti úpravy. Důležité pro připojení je údaj napětí na typovém štítku provozní napětí baterie. Lednička musí být připojena přes pojistku 15 A (12 V) nebo 7,5 A (24 V). Toto je důležité, neboť při zapnutí kompresoru je proudový náraz veliký. Je potřeba dodržet správnou polaritu napájení. Aby nedocházelo k úbytku napětí na vedení mezi baterií a ledničkou, je třeba spojení provést správně dimenzovaným vedením s dostatečným průřezem, viz tabulka. Úbytky napětí vedou k malému výkonu ledničky a k dřívějšímu odpojení napájení napěťovou ochranou (proti úplnému vybití baterie). 3

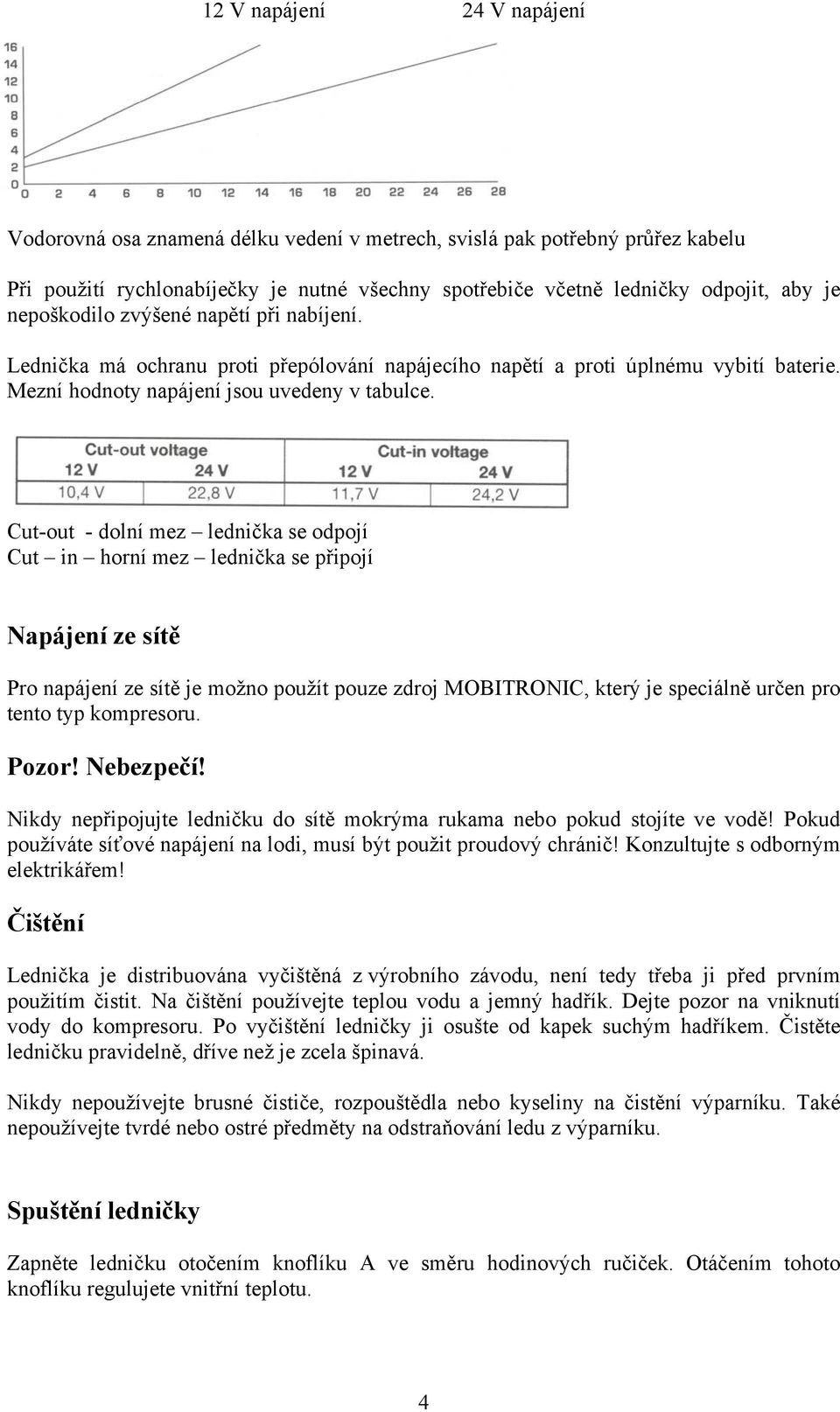

4 12 V napájení 24 V napájení Vodorovná osa znamená délku vedení v metrech, svislá pak potřebný průřez kabelu Při použití rychlonabíječky je nutné všechny spotřebiče včetně ledničky odpojit, aby je nepoškodilo zvýšené napětí při nabíjení. Lednička má ochranu proti přepólování napájecího napětí a proti úplnému vybití baterie. Mezní hodnoty napájení jsou uvedeny v tabulce. Cut-out - dolní mez lednička se odpojí Cut in horní mez lednička se připojí Napájení ze sítě Pro napájení ze sítě je možno použít pouze zdroj MOBITRONIC, který je speciálně určen pro tento typ kompresoru. Pozor! Nebezpečí! Nikdy nepřipojujte ledničku do sítě mokrýma rukama nebo pokud stojíte ve vodě! Pokud používáte síťové napájení na lodi, musí být použit proudový chránič! Konzultujte s odborným elektrikářem! Čištění Lednička je distribuována vyčištěná z výrobního závodu, není tedy třeba ji před prvním použitím čistit. Na čištění používejte teplou vodu a jemný hadřík. Dejte pozor na vniknutí vody do kompresoru. Po vyčištění ledničky ji osušte od kapek suchým hadříkem. Čistěte ledničku pravidelně, dříve než je zcela špinavá. Nikdy nepoužívejte brusné čističe, rozpouštědla nebo kyseliny na čistění výparníku. Také nepoužívejte tvrdé nebo ostré předměty na odstraňování ledu z výparníku. Spuštění ledničky Zapněte ledničku otočením knoflíku A ve směru hodinových ručiček. Otáčením tohoto knoflíku regulujete vnitřní teplotu. 4

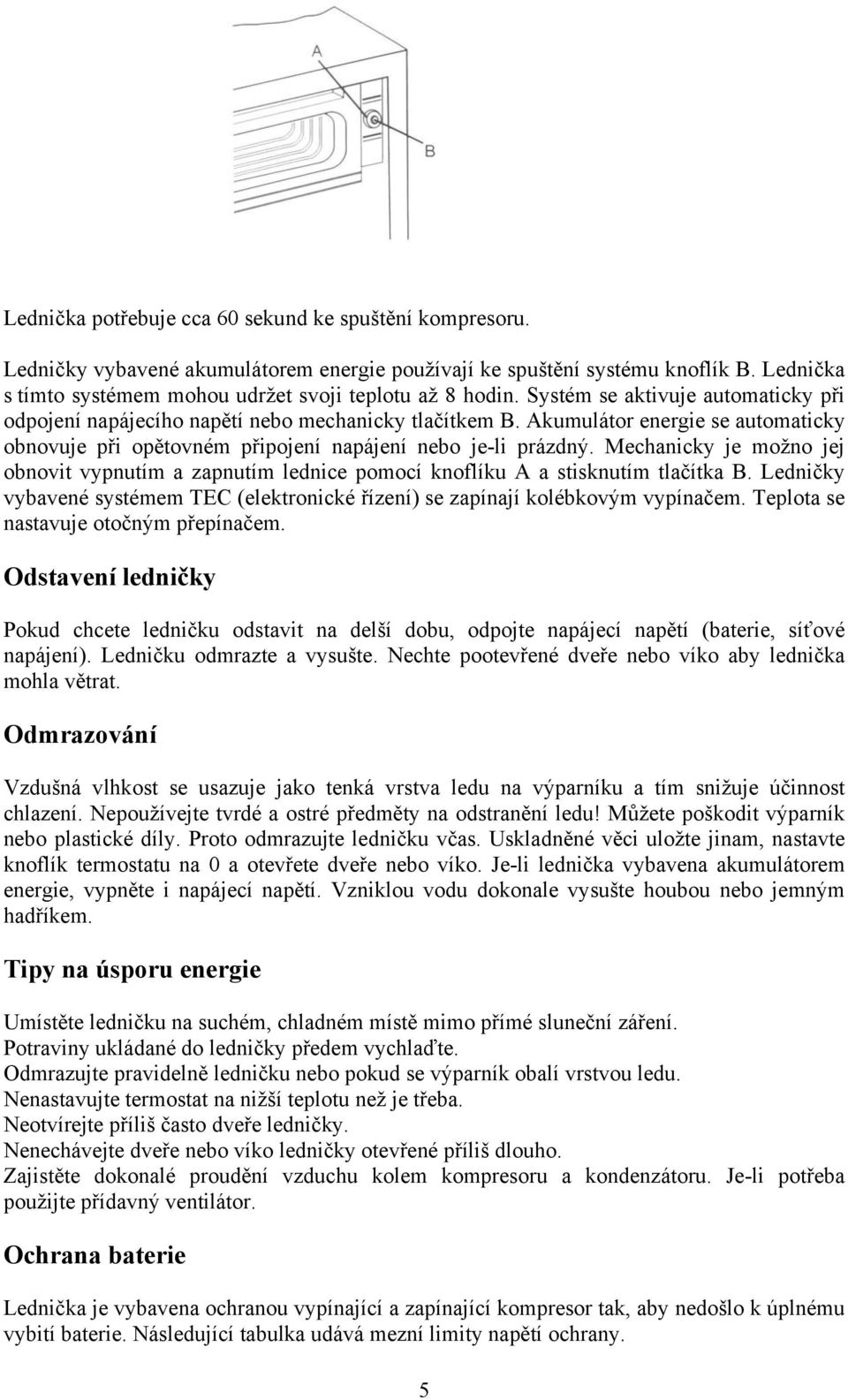

5 Lednička potřebuje cca 60 sekund ke spuštění kompresoru. Ledničky vybavené akumulátorem energie používají ke spuštění systému knoflík B. Lednička s tímto systémem mohou udržet svoji teplotu až 8 hodin. Systém se aktivuje automaticky při odpojení napájecího napětí nebo mechanicky tlačítkem B. Akumulátor energie se automaticky obnovuje při opětovném připojení napájení nebo je-li prázdný. Mechanicky je možno jej obnovit vypnutím a zapnutím lednice pomocí knoflíku A a stisknutím tlačítka B. Ledničky vybavené systémem TEC (elektronické řízení) se zapínají kolébkovým vypínačem. Teplota se nastavuje otočným přepínačem. Odstavení ledničky Pokud chcete ledničku odstavit na delší dobu, odpojte napájecí napětí (baterie, síťové napájení). Ledničku odmrazte a vysušte. Nechte pootevřené dveře nebo víko aby lednička mohla větrat. Odmrazování Vzdušná vlhkost se usazuje jako tenká vrstva ledu na výparníku a tím snižuje účinnost chlazení. Nepoužívejte tvrdé a ostré předměty na odstranění ledu! Můžete poškodit výparník nebo plastické díly. Proto odmrazujte ledničku včas. Uskladněné věci uložte jinam, nastavte knoflík termostatu na 0 a otevřete dveře nebo víko. Je-li lednička vybavena akumulátorem energie, vypněte i napájecí napětí. Vzniklou vodu dokonale vysušte houbou nebo jemným hadříkem. Tipy na úsporu energie Umístěte ledničku na suchém, chladném místě mimo přímé sluneční záření. Potraviny ukládané do ledničky předem vychlaďte. Odmrazujte pravidelně ledničku nebo pokud se výparník obalí vrstvou ledu. Nenastavujte termostat na nižší teplotu než je třeba. Neotvírejte příliš často dveře ledničky. Nenechávejte dveře nebo víko ledničky otevřené příliš dlouho. Zajistěte dokonalé proudění vzduchu kolem kompresoru a kondenzátoru. Je-li potřeba použijte přídavný ventilátor. Ochrana baterie Lednička je vybavena ochranou vypínající a zapínající kompresor tak, aby nedošlo k úplnému vybití baterie. Následující tabulka udává mezní limity napětí ochrany. 5

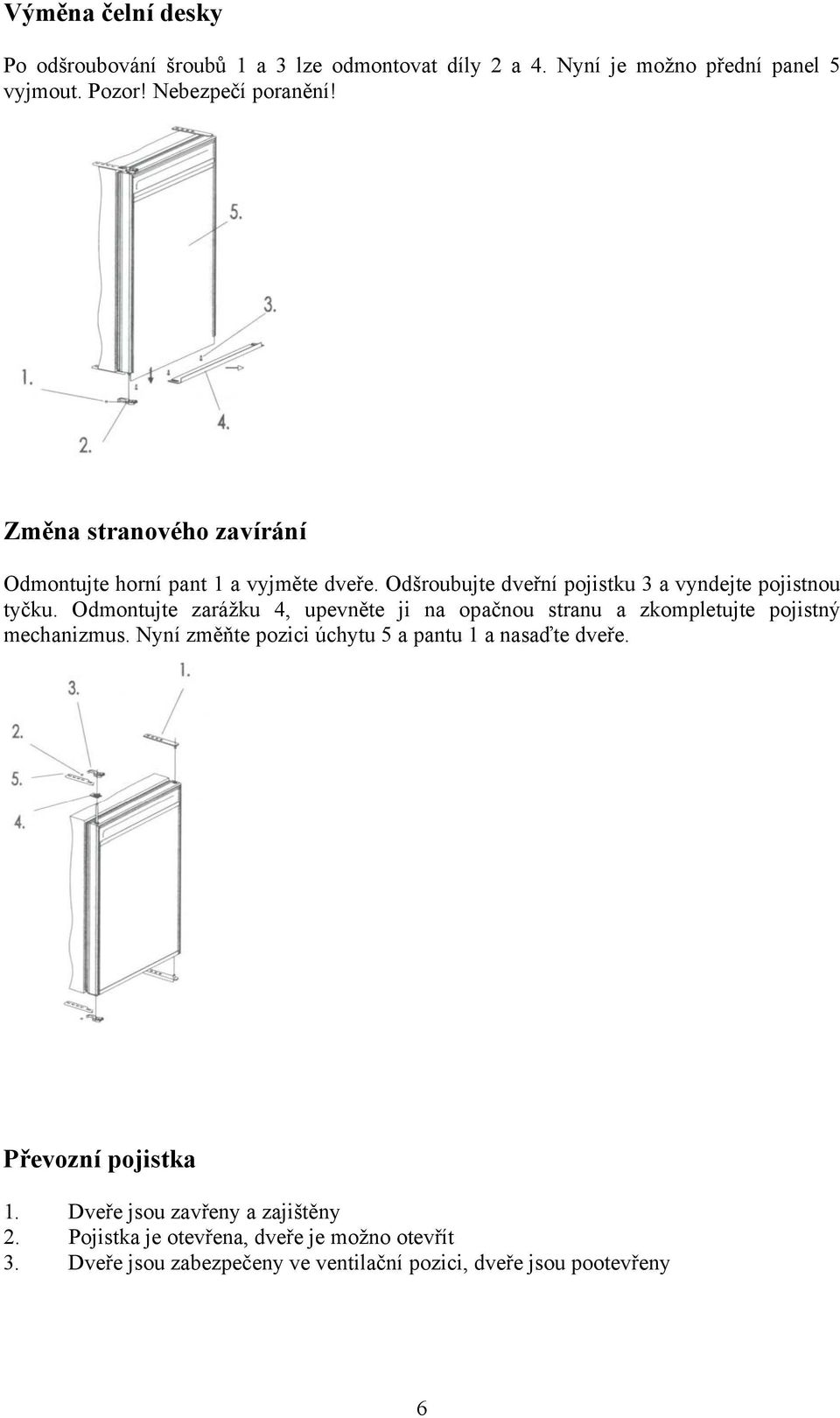

6 Výměna čelní desky Po odšroubování šroubů 1 a 3 lze odmontovat díly 2 a 4. Nyní je možno přední panel 5 vyjmout. Pozor! Nebezpečí poranění! Změna stranového zavírání Odmontujte horní pant 1 a vyjměte dveře. Odšroubujte dveřní pojistku 3 a vyndejte pojistnou tyčku. Odmontujte zarážku 4, upevněte ji na opačnou stranu a zkompletujte pojistný mechanizmus. Nyní změňte pozici úchytu 5 a pantu 1 a nasaďte dveře. Převozní pojistka 1. Dveře jsou zavřeny a zajištěny 2. Pojistka je otevřena, dveře je možno otevřít 3. Dveře jsou zabezpečeny ve ventilační pozici, dveře jsou pootevřeny 6

7 Instalační návod pro 12/24 V ledničky Instalace Je nutné zabezpečit adekvátní větrací prostory okolo ledničky. Upozornění! Cirkulace vzduchu nesmí být omezena nebo dokonce přerušena! 7

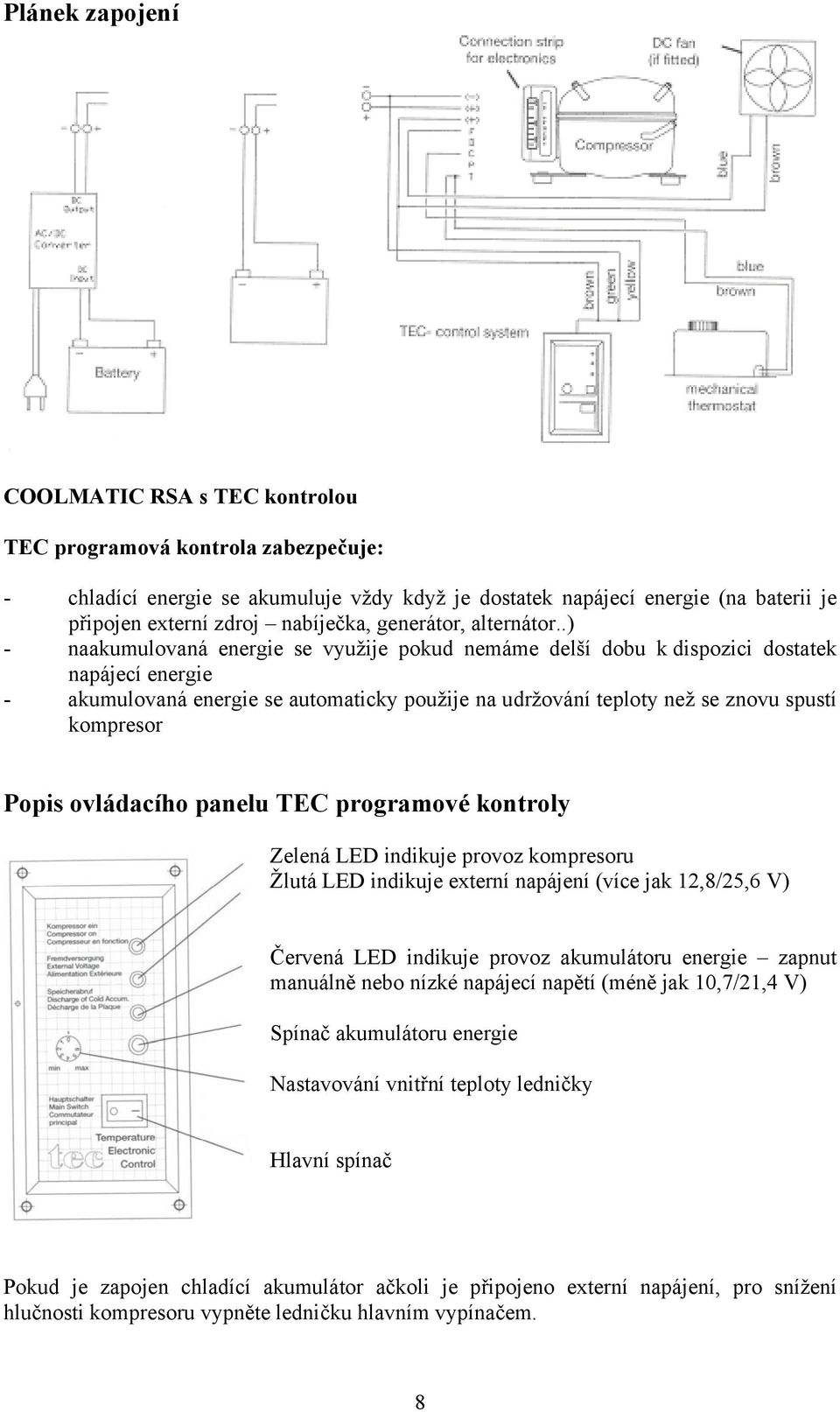

8 Plánek zapojení COOLMATIC RSA s TEC kontrolou TEC programová kontrola zabezpečuje: - chladící energie se akumuluje vždy když je dostatek napájecí energie (na baterii je připojen externí zdroj nabíječka, generátor, alternátor..) - naakumulovaná energie se využije pokud nemáme delší dobu k dispozici dostatek napájecí energie - akumulovaná energie se automaticky použije na udržování teploty než se znovu spustí kompresor Popis ovládacího panelu TEC programové kontroly Zelená LED indikuje provoz kompresoru Žlutá LED indikuje externí napájení (více jak 12,8/25,6 V) Červená LED indikuje provoz akumulátoru energie zapnut manuálně nebo nízké napájecí napětí (méně jak 10,7/21,4 V) Spínač akumulátoru energie Nastavování vnitřní teploty ledničky Hlavní spínač Pokud je zapojen chladící akumulátor ačkoli je připojeno externí napájení, pro snížení hlučnosti kompresoru vypněte ledničku hlavním vypínačem. 8

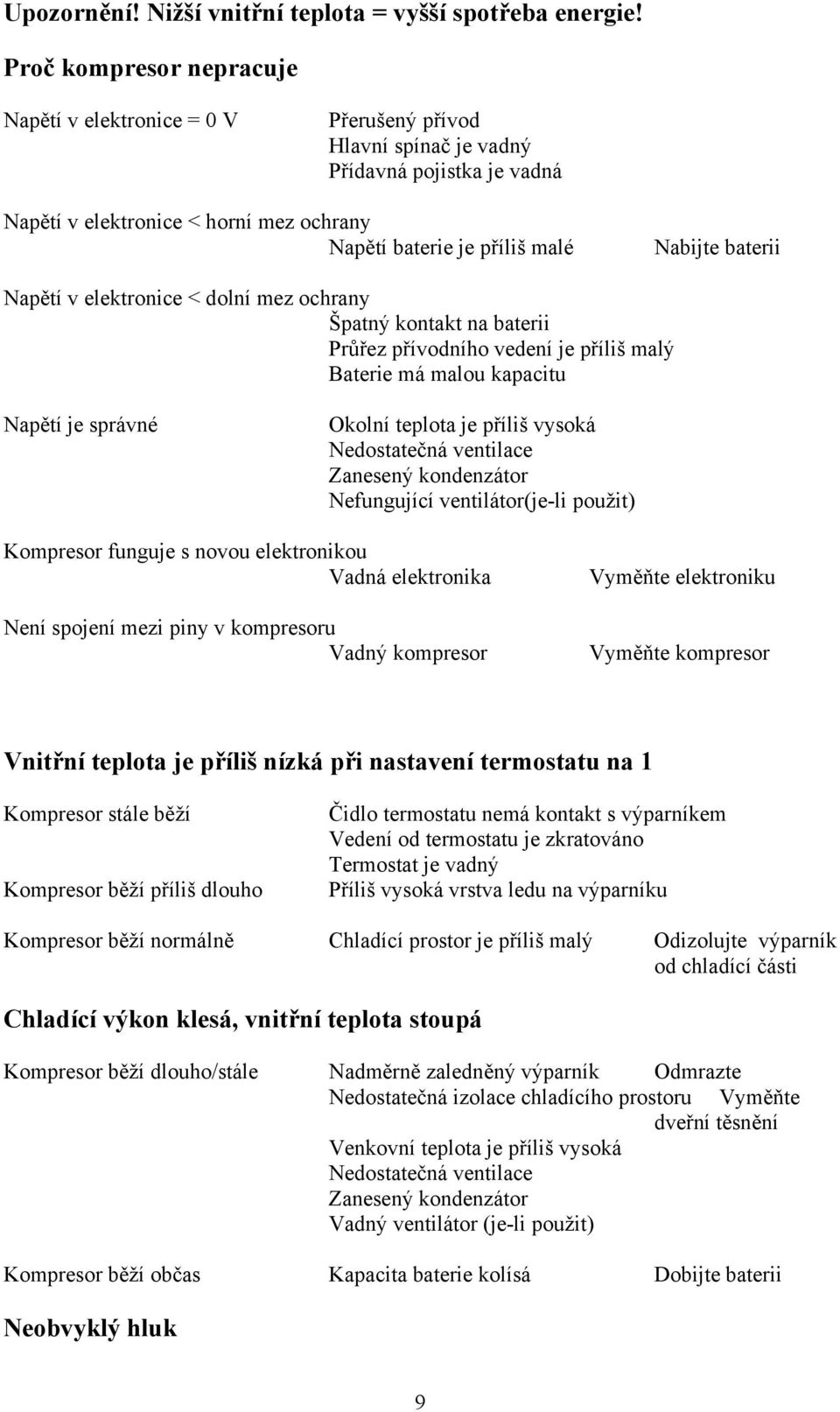

9 Upozornění! Nižší vnitřní teplota = vyšší spotřeba energie! Proč kompresor nepracuje Napětí v elektronice = 0 V Přerušený přívod Hlavní spínač je vadný Přídavná pojistka je vadná Napětí v elektronice < horní mez ochrany Napětí baterie je příliš malé Nabijte baterii Napětí v elektronice < dolní mez ochrany Špatný kontakt na baterii Průřez přívodního vedení je příliš malý Baterie má malou kapacitu Napětí je správné Okolní teplota je příliš vysoká Nedostatečná ventilace Zanesený kondenzátor Nefungující ventilátor(je-li použit) Kompresor funguje s novou elektronikou Vadná elektronika Není spojení mezi piny v kompresoru Vadný kompresor Vyměňte elektroniku Vyměňte kompresor Vnitřní teplota je příliš nízká při nastavení termostatu na 1 Kompresor stále běží Kompresor běží příliš dlouho Čidlo termostatu nemá kontakt s výparníkem Vedení od termostatu je zkratováno Termostat je vadný Příliš vysoká vrstva ledu na výparníku Kompresor běží normálně Chladící prostor je příliš malý Odizolujte výparník od chladící části Chladící výkon klesá, vnitřní teplota stoupá Kompresor běží dlouho/stále Nadměrně zaledněný výparník Odmrazte Nedostatečná izolace chladícího prostoru Vyměňte dveřní těsnění Venkovní teplota je příliš vysoká Nedostatečná ventilace Zanesený kondenzátor Vadný ventilátor (je-li použit) Kompresor běží občas Kapacita baterie kolísá Dobijte baterii Neobvyklý hluk 9

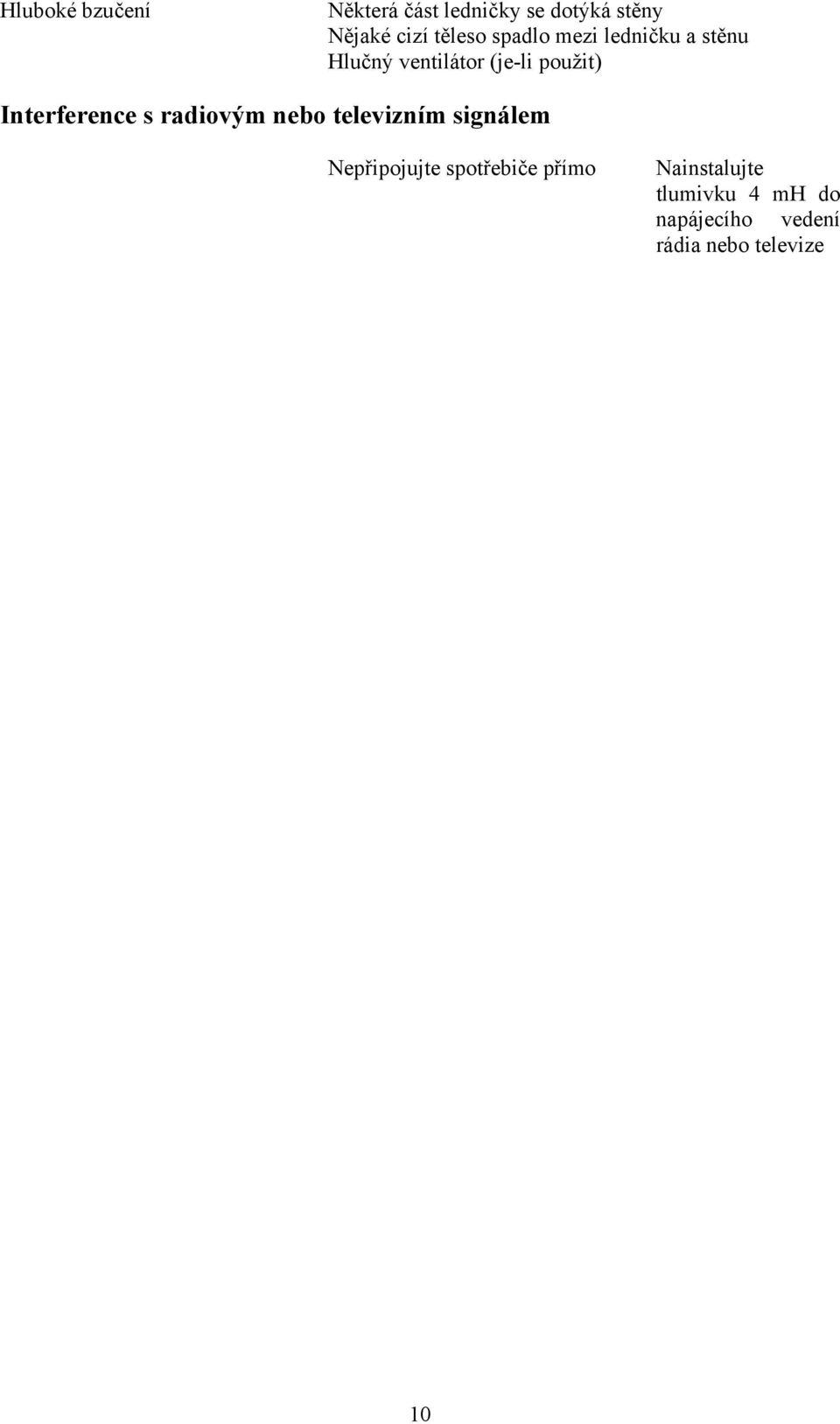

10 Hluboké bzučení Některá část ledničky se dotýká stěny Nějaké cizí těleso spadlo mezi ledničku a stěnu Hlučný ventilátor (je-li použit) Interference s radiovým nebo televizním signálem Nepřipojujte spotřebiče přímo Nainstalujte tlumivku 4 mh do napájecího vedení rádia nebo televize 10
