Měření a monitorování Alarmování Přenos dat přes síť Sigfox Provoz na baterie

Transkript

1 Internet věcí Měření a monitorování Teplota Relativní vlhkost Rosný bod Barometrický tlak Dvoustavové vstupy Alarmování Přenos dat přes síť Sigfox Provoz na baterie

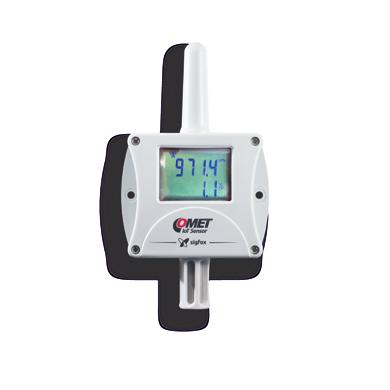

2 Internet věcí Bezdrátové snímače provozované v síti SIGFOX Snímač provádí měření každou minutu. Naměřené hodnoty se zobrazují na displeji a jsou zasílány v nastaveném intervalu (10 minut až 24 hodin) do datového úložiště COMET Cloud prostřednictvím rádiového přenosu v síti SIGFOX. Přístroj je napájen interní lithiovou baterií 3,6V/AA. Životnost baterie se pohybuje od 4 měsíců až do 8 let dle množství odeslaných zpráv a provozní teplotě. Technologie SIGFOX umožňuje komunikaci zařízení: modem integrovaný do zařízení COMET je výrazně levnější než ostatní technologie a nepotřebuje SIM kartu díky použití nelicencovaného pásma jsou náklady na provoz velmi nízké Anténa. Velký displej pro lepší čitelnost aktuálních a MIN / MAX hodnot, signalizace alarmu. přesné měření teploty vlhkosti vzduchu barometrického tlaku událostí bezdrátová komunikace na dlouhé vzdálenosti upozornění prostřednictvím u ukládání dat v COMET Cloudu robustní a odolný design dlouhá životnost baterie až 8 let Bezpečně veškerá komunikace je podepsána a také hashována mimořádná odolnost proti rušení Hlavní výhody: Pro každou měřenou proměnnou je možné nastavit dva alarmové limity. Alarm je signalizován na displeji a koncový uživatel může být informován o překročení nastaveného limitu prostřednictvím u. Ekonomicky Při minimální spotřebě energie modem má při přenosu dat napájení pouze 50 ma, jinak nemá žádnou spotřebu životnost baterie může být až 8 let, ovlivňuje jej interval datového přenosu Na dlouhé vzdálenosti typický dosah je až 200 km, 50 km v otevřené krajině a v hustých městských oblastech 35 km rychlá výstavba pokrytí Bateriové napájení 3,6 V, velikost AA. COMET Database Viewer prohlížeč dat na vícero počítačích. Integrovaný snímač teploty a vlhkosti. Konektor pro snadné připojení externích sond s vysokým krytím. Tyto snímače jsou navrženy se zvýšenou odolností proti prachu a vodě. Mohou být instalovány venku a odolávají tak povětrnostním vlivům. Dvoustavové vstupy. 3

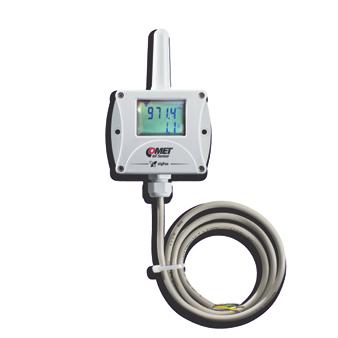

3 měřené veličiny teplota teplota, relativní vlhkost teplota, relativní vlhkost, bar. tlak teplota, dvoustavový vstup MODEL SNÍMAČE W0810 W0811 W0832 W3810 W3811 W7810 W7811 W0850 teplota relativní vlhkost** interní externí 30 až +60 C 30 až +60 C 30 až +60 C 30 až +60 C 30 až +60 C přesnost ±0,4 C ±0,4 C ±0,4 C ±0,4 C ±0,4 C 90 až+260 C 90 až+260 C přesnost ±0,2 C * ±0,2 C * dle sondy 0 až 100 % RV 0 až 100 % RV dle sondy přesnost*** ± 1,8 % RV ** ± 1,8 % RV ** ± 1,8 % RV ** ± 1,8 % RV ** rosný bod **** 60 až +60 C dle sondy 60 až +60 C dle sondy barometrický tlak 600 až 1100 hpa 600 až 1100 hpa přesnost ±1,3 hpa ±1,3 hpa dvoustavový vstup 2 x vysílací interval / typická životnost baterie 10 min / 4 měsíce; 20 min / 7 měsíců; 30 min / 11 měsíců; 1 h /1,5 let; 3h / 3,5 let; 6 h / 5 let; 12 h / 7 let; 24 h / 8 let třída ochrany skříňky s elektronikou / čidla IP65 IP65 / IP40 IP54 / IP40 IP65 Externí sondy teploty Teplotní sondy na kabelu jsou určeny k měření teploty ve specifických aplikacích. Sondy jsou standardně dodávány v délkách 1, 2, 5 a 10 metrů. Pro zachování vysoké přesnosti měření nedoporučujeme používat sondy v délkách větších než 20 metrů. Sondy jsou vyráběny ve třídě přesnosti A, neníli uvedeno jinak. Externí sondy teploty a vlhkosti Sondy jsou dodávány s kalibračním listem. Délka sondy by neměla překročit 30 m. * přesnost zařízení bez sondy v měřicím u 90 až 100 C (v u +100 až C je přesnost ± 0,2 % naměřené hodnoty) ** od 0 do 90% relativní vlhkosti při 23 C *** přesnost snímacího prvku **** graf znázorňující přesnost rosného bodu je k dispozici v návodu k obsluze Krytky pro zvýšenou ochranu senzorů teplotní a vlhkostní Zvýšená ochrana Přesná prostorová sonda s velmi rychlou odezvou, která však není odolná proti vniknutí vlhkosti. Univerzální teplotní sonda se zaručenou hermetičností IP68 pro dlouhodobé monitorování. Ultra tenká digitální sonda /E, Pt1000 (30 C až +80 C) Potravinářská vpichovací sonda s teflonovou rukojetí a kabelem. Krytí IP /E, Pt1000 (30 C až +200 C) Kompletní nabídku sond naleznete na Pt1000TG68/E (80 C až +200 C) Mosazná sonda pro měření povrchové teploty. Sonda není odolná proti vniknutí vlhkosti. Pt1000TG7/E (30 C až +200 C) DIGIH/E (10 až +60 C; 0 až 100% RV) Nenákladná sonda teploty a vlhkosti bez ochranného filtru. DIGIS/E (10 až +60 C; 0 až 95% RV) Sonda teploty a vlhkosti s filtrem z nerezové tkaniny, vhodná do mírně prašného prostředí. DIGIL/E (30 až +105 C; 0 až 100% RV) F5300 krytka čidel z teflonu se zvýšenou odolností proti stříkající vodě. Nehodí se do prostředí, kde by mohlo dojít ke kondenzaci vody uvnitř krytky. Filtrační schopnost 0,025 mm. F0000 krytka čidel ze sintrovaného bronzu do mírně agresivního prostředí. Filtrační schopnost 0,025 mm. F5200B krytka čidel s filtrem z nerezové tkaniny vhodná do mírně prašného prostředí. Filtrační schopnost 0,025 mm. Metokryt COMETEO pro lepší ochranu před vlivy počasí a pro přesnější měření. COMETEO F8100 přirozeně ventilovaný COMETEO F8200 aktivně ventilovaný (zabudovaný ventilátor 12Vss) 5

4 Online datové úložiště COMET Cloud FAQ Nejčastější dotazy Jaká jsou omezení technologie SIGFOX? COMET Cloud je internetové úložiště dat. Data jsou přístupna po připojení uživatele k internetu a zobrazena v internetovém prohlížeči. Naměřené hodnoty jsou odeslány prostřednictvím sítě SIGFOX v nastaveném časovém intervalu (10 minut až 24 hodin) do úložiště dat COMET Cloud. Každý uživatel má přístup do účtu COMET Cloud, který je chráněn heslem. Do COMET Cloudu lze přidávat snímače, vytvářet organizační struktury organizací, skupin snímačů a uživatelů. Pro jednotlivé uživatele lze nastavit různá práva pro zobrazení dat a administraci. Omezení jsou tři: Frekvence 868 MHz prochází špatně půdou. Obecně platí, že pokrytí bude pouze v suterénu. K pokrytí hlubších podzemních podlaží je zapotřebí lokální BTS stanice (Base Transceiver Station). Velikost odchozích zpráv je max. 12 Bajtů a velikost příchozích zpráv je 8 Bajtů. Denně může být zasláno pouze 144 zpráv = nejkratší interval je tak 10 minut. Jak dlouho trvá doručení zprávy? Zpráva je doručena obvykle do jedné sekundy po odvysílání (která trvá méně než 8 sekund), Celkový čas závisí na velikosti uživatelských dat. Jak funguje roaming? Uživatelé neplatí nic navíc. Roaming je zcela transparentní na všech signálem pokrytých území. Kde mohou být snímače SIGFOX použity? Provoz je možný v Evropě, Íránu, Ománu a Jižní Africe (rádiová konfigurační zóna je RCZ1). Aktuální rozšiřování pokrytí signálem SIGFOX naleznete na adrese Seznam zařízení Může být snímač IoT nastaven vzdáleně? Nastavení senzorů může být prováděno vzdáleně, ale vzhledem k síťovým omezením může být provedeno pouze jednou denně. Jakou ochranu IP mají snímač IoT vyrobené společností COMET System, s.r.o.? Snímače mají zvýšenou ochranu proti vodě a prachu a jsou určeny pro venkovní použití, pokud není uvedeno jinak. Webový prohlížeč pro zobrazení dat Kdo stojí za společností SIGFOX? Mezi investory společnosti SIGFOX patří společnosti Intel, Telefonica, Samsung, Engie, Eutelsat, NTT DoCoMo, SK Telecom. Zobrazení dat v grafu podle kanálů 7

5 Internet věcí COMET System, s.r.o. neustále vyvíjí a zlepšuje své produkty. COMET System, s.r.o. si vyhrazuje právo provádět změny technických specifikací nebo úpravy výrobků bez předchozího upozornění. COMET SYSTEM, s.r.o. Bezručova Rožnov pod Radhoštěm ČESKÁ REPUBLIKA Tel: info@cometsystem.cz Katalog COMET Sigfox 10/2018
