3 Česky Indikace použití Přístroj VPAP ST je indikován k aplikaci neinvazivní ventilace u pacientů s hmotností vyšší než 13 kg nebo vyšší než 30 kg v režimu ivaps s dechovou nedostatečností nebo obstrukční spánkovou apnoe (OSA). Přístroj VPAP ST je určen k použití v domácím i nemocničním prostředí. Kontraindikace Léčba přetlakem v dýchacích cestách může být kontraindikována u některých pacientů, u nichž se vyskytují následující preexistující onemocnění: závažná bulózní plicní choroba; pneumotorax nebo pneumomediastinum; patologický nízký krevní tlak, zvláště pokud je spojený s deplecí intravaskulárního objemu; dehydratace; únik mozkomíšního moku, v nedávné době prodělaný kraniální chirurgický výkon nebo nedávné trauma. Nežádoucí účinky Vyskytnou-li se u pacienta nezvyklé bolesti v hrudníku, silné bolesti hlavy nebo zvýšení dušnosti, musí informovat svého ošetřujícího lékaře. Akutní infekce horních cest dýchacích si může vyžádat dočasné přerušení léčby. V průběhu léčby pomocí přístroje se mohou vyskytnout následující vedlejší účinky: sucho v nose, ústech nebo hrdle; krvácení z nosu; plynatost; nepříjemné pocity v uších nebo v dutinách; podráždění očí; kožní vyrážky. Masky a zvlhčovače Doporučené masky a zvlhčovače jsou dostupné na na stránce Products (výrobky), pod záložkou Service & Support (servis a podpora). Více informací o použití masky nebo zvlhčovače naleznete v příručce, kterou jste obdrželi spolu s maskou či zvlhčovačem. Česky 1

4 Příprava Viz obr. A. 1. Do zadní části přístroje zasuňte stejnosměrnou zástrčku jednotky napájecího zdroje. 2. K jednotce napájecího zdroje připojte napájecí kabel. 3. Druhý konec napájecího kabelu zapojte do elektrické zásuvky. 4. Jeden konec vzduchové trubice pevně připojte k výstupu vzduchu. 5. Sestavenou masku připojte k volnému konci vzduchové trubice. Ovládací panel Viz obr. B. Na ovládacím panelu přístroje se nacházejí následující položky: 1. Tlačítko Start/Stop: Zahájí nebo zastaví léčbu 2. LCD displej: Zobrazuje obrazovky s nabídkou, informacemi o léčbě a připomínkami 3. Tlačítko Info menu (nabídka informace)*: Umožňuje zobrazit spánkové statistiky 4. Tlačítko Setup menu (nabídka nastavení)*: Umožňuje měnit nastavení 5. Tlačítko pro vytáčení (pootočit/kliknout) Otáčením tlačítka můžete procházet nabídkou a měnit nastavení. Stisknutím tlačítka vstoupíte do nabídky a potvrdíte svůj výběr. *Nabídky Info (informace) a Setup (nastavení) jsou vypnuté, jestliže lékař zapnul S9 Essentials Procházení nabídek Viz obr. C. Obecný postup procházení nabídek: 1. Otáčejte tak, až se požadovaný parametr zobrazí modře. 2. Stiskněte. Výběr je zvýrazněn oranžovou barvou. 3. Otáčejte tak, až uvidíte požadované nastavení. 4. Pro potvrzení svého výběru stiskněte. Obrazovka se opět zobrazí modře. Začínáme 1. Zkontrolujte, zda je připojeno napájení. 2. Podle potřeby upravte dobu náběhu. 3. Nasaďte si masku podle pokynů uvedených v uživatelské příručce dodávané s maskou. 4. Pro zahájení léčby stačí vydechnout do masky a/nebo stisknout. 5. Lehněte si a upravte polohu vzduchové trubice tak, aby se mohla volně pohybovat, i když se ve spánku otočíte. 6. Pokud chcete léčbu kdykoli přerušit, sejměte masku nebo stiskněte. 2

5 Poznámky: Pokud lékař aktivoval funkci SmartStart, váš přístroj se automaticky zapne, když vydechnete do masky, a automaticky se vypne, když masku sejmete. Dojde-li během léčby k výpadku napájení, přístroj po obnovení napájení terapii automaticky restartuje. Čištění a údržba Pravidelně provádějte čištění a údržbu popsané v této části. Podrobné pokyny týkající se péče o přístroj naleznete v uživatelských příručkách pro masku a zvlhčovač. Každý den: Zatažením za úchytky na manžetě sejměte vzduchovou trubici. Až do dalšího použití trubici pověste na čistém a suchém místě. Poznámky: Nevěšte vzduchovou trubici na místo, které je vystaveno přímému slunečnímu záření - trubice by mohla během času ztvrdnout a případně i prasknout. Trubici nečistěte v pračce ani v myčce nádobí. Jednou týdně: 1. Z přístroje a z masky odstraňte vzduchovou trubici. 2. Vzduchovou trubici umyjte teplou vodou s použitím jemného mycího prostředku. 3. Důkladně opláchněte, pověste a nechte uschnout. 4. Před dalším použitím vzduchovou trubici opět připojte na výstup vzduchu a na masku. Jednou za měsíc: 1. Očistěte vnější povrchy přístroje vlhkou látkou s jemným mycím prostředkem. 2. Zkontrolujte, zda ve vzduchovém filtru nejsou díry a zda není ucpaný nečistotami nebo prachem. Podle potřeby vyměňte vzduchový filtr. Výměna vzduchového filtru: Vzduchový filtr měňte jednou za šest měsíců (podle potřeby i častěji). 1. Sejměte kryt vzduchového filtru ze zadní strany přístroje. 2. Starý vzduchový filtr vyjměte a zlikvidujte. 3. Vložte nový vzduchový filtr ResMed a ujistěte se, že sedí naplocho v krytu vzduchového filtru. 4. Vraťte zpět kryt vzduchového filtru. Poznámky: Zajistěte, aby byl za všech okolností nasazen vzduchový filtr a kryt vzduchového filtru. Vzduchový filtr nemyjte. Vzduchový filtr není zkonstruován tak, aby se dal umýt nebo vyčistit. Česky 3

6 Karta SD Karta SD byla dodána za účelem shromažďování dat o léčbě z vašeho přístroje a pro poskytování aktualizací nastavení od vašeho lékaře. Když se na přístroji objeví příslušný pokyn, odpojte přístroj od elektrické zásuvky, vyjměte paměťovou kartu SD, vložte ji do ochranného pouzdra a odešlete ji svému lékaři. Další informace o odstraňování a vkládání vaší karty najdete v ochranném pouzdru karty SD S9, dodané s vaším přístrojem. Ochranné pouzdro karty S9 SD uchovejte pro další použití. Řešení problémů Nastane-li problém, zkuste se nejprve řídit následujícími pokyny. Pokud problém nelze vyřešit, kontaktujte dodavatele zařízení nebo společnost ResMed. Nepokoušejte se otevírat kryt přístroje. Problém/možná příčina Řešení Displej nic nezobrazuje Není připojeno napájení. Zástrčka pro stejnosměrné napájení je zasunutá do zadního panelu přístroje jen částečně nebo byla zasunuta příliš pomalu. Z přístroje není přiváděno dostatečné množství vzduchu Používá se doba náběhu. Vzduchový filtr je znečištěný. Vzduchová trubice není správně připevněna. Vzduchová trubice je ucpaná, přiskřípnutá nebo proražená. Maska a náhlavní souprava nejsou správně umístěny. Byla vybrána nesprávná vzduchová trubice. 4 Přesvědčte se, zda je připojen napájecí kabel a zda je zapnuta elektrická zásuvka (je-li vybavena vypínačem). Zástrčku pro stejnosměrné napájení zasuňte úplně. Počkejte, až se zvýší tlak vzduchu, nebo změňte dobu náběhu. Vyměňte vzduchový filtr. Zkontrolujte vzduchovou trubici. Uvolněte nebo zprůchodněte vzduchovou trubici. Zkontrolujte, zda není vzduchová trubice proražená. Upravte polohu masky a náhlavní soupravy. Pokud používáte vzduchovou trubici SlimLine či standardní nebo 3m vzduchovou trubici, zkontrolujte, zda jste prostřednictvím nabídky vybrali správnou vzduchovou trubici.

7 Problém/možná příčina Řešení Je použita neodvětrávaná maska. Větrací otvory masky by mohly být zablokovány. Nastavení EPAP může být příliš nízké. Přístroj se nespustí, když dýcháte do masky Dech není dostatečně hluboký na to, aby se spustil SmartStart/Stop. Je-li aktivní funkce Leak Alert (Upozornění na možný únik), není dostupný prvek SmartStart/Stop. Prvek SmartStart/Stop není dostupný, protože je aktivní funkce Confirm Stop (Potvrdit zastavení). Funkce SmartStart/Stop je zablokována. Dochází k nadměrnému úniku. Používejte pouze odvětrávanou masku. Zkontrolujte, zda je dostatečné odvětrávání. Je-li třeba, uvolněte větrací otvory masky. Poraďte se o svých nastavených hodnotách s lékařem. Proveďte hluboký nádech a výdech přes masku. Stisknutím Start/Stop spusťte terapii. Na obrazovce se objeví hlášení. Pro zastavení terapie vyberte Yes (Ano) a stiskněte tlačítko pro vytáčení. Poraďte se s lékařem o odblokování prvku SmartStart/Stop. Upravte polohu masky a hlavového dílu. Pevně připojte oba konce vzduchové hadice. Přístroj se nezastaví, když sejmete masku Je-li aktivní funkce Leak Alert (Upozornění na možný únik), není dostupný prvek SmartStart/Stop. Stisknutím Start/Stop zastavte terapii. Česky 5

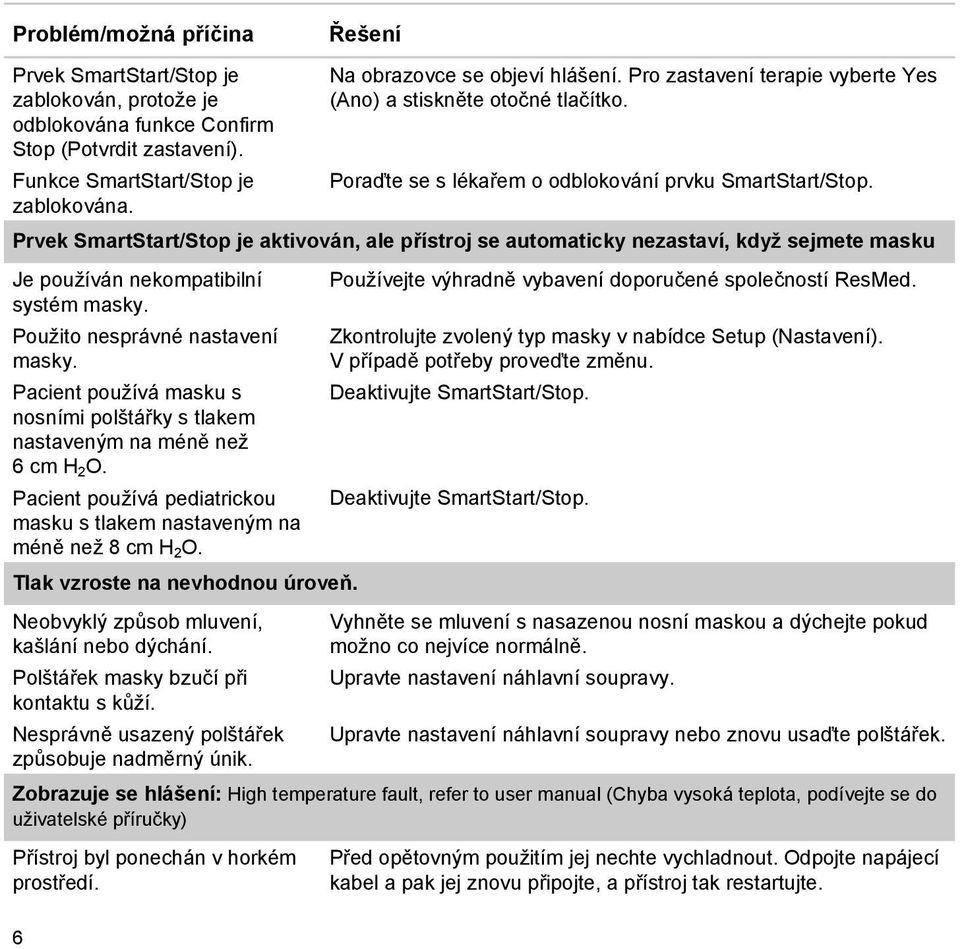

8 Problém/možná příčina Řešení Prvek SmartStart/Stop je zablokován, protože je odblokována funkce Confirm Stop (Potvrdit zastavení). Funkce SmartStart/Stop je zablokována. Na obrazovce se objeví hlášení. Pro zastavení terapie vyberte Yes (Ano) a stiskněte otočné tlačítko. Poraďte se s lékařem o odblokování prvku SmartStart/Stop. Prvek SmartStart/Stop je aktivován, ale přístroj se automaticky nezastaví, když sejmete masku Je používán nekompatibilní systém masky. Použito nesprávné nastavení masky. Pacient používá masku s nosními polštářky s tlakem nastaveným na méně než 6 cm H 2 O. Pacient používá pediatrickou masku s tlakem nastaveným na méně než 8 cm H 2 O. Tlak vzroste na nevhodnou úroveň. Neobvyklý způsob mluvení, kašlání nebo dýchání. Polštářek masky bzučí při kontaktu s kůží. Nesprávně usazený polštářek způsobuje nadměrný únik. Používejte výhradně vybavení doporučené společností ResMed. Zkontrolujte zvolený typ masky v nabídce Setup (Nastavení). V případě potřeby proveďte změnu. Deaktivujte SmartStart/Stop. Deaktivujte SmartStart/Stop. Vyhněte se mluvení s nasazenou nosní maskou a dýchejte pokud možno co nejvíce normálně. Upravte nastavení náhlavní soupravy. Upravte nastavení náhlavní soupravy nebo znovu usaďte polštářek. Zobrazuje se hlášení: High temperature fault, refer to user manual (Chyba vysoká teplota, podívejte se do uživatelské příručky) Přístroj byl ponechán v horkém prostředí. Před opětovným použitím jej nechte vychladnout. Odpojte napájecí kabel a pak jej znovu připojte, a přístroj tak restartujte. 6

9 Problém/možná příčina Řešení Vzduchový filtr je ucpaný. Vzduchová trubice je ucpaná. Zvlhčovač je nastaven na příliš vysokou úroveň, což má za následek hromadění vody ve vzduchové trubici. Vyměňte vzduchový filtr. Odpojte napájecí kabel a pak jej znovu připojte, a přístroj tak restartujte. Zkontrolujte vzduchovou trubici a odstraňte veškeré překážky. Odpojte napájecí kabel a pak jej znovu připojte, a přístroj tak restartujte. Snižte úroveň nastavení zvlhčovače a odstraňte vodu ze vzduchové trubice. Zobrazuje se hlášení: Check ResMed 30/90W Power Supply Unit and fully insert the connector (Zkontrolujte jednotku napájecího zdroje ResMed 30/90W a úplně zasuňte konektor) Zástrčka pro stejnosměrné napájení je zasunutá do zadního panelu přístroje jen částečně nebo byla zasunuta příliš pomalu. K přístroji je připojena jiná jednotka napájecího zdroje než ResMed. Jednotka napájecího zdroje je zakryta lůžkovinami. Zástrčku pro stejnosměrné napájení zasuňte úplně. Vyjměte jednotku napájecího zdroje a nahraďte ji jednotkou napájecího zdroje ResMed. Zajistěte, aby se v okolí jednotky napájecího zdroje nevyskytovaly lůžkoviny, oblečení či jiné předměty, které by ji mohly zakrýt. Zobrazuje se hlášení: No tube, please check your tube is connected (Chybí trubice. Prosím zkontrolujte, zda je připojena trubice) Vysoký průtok z důvodu nesprávně připevněné vzduchové trubice. Poznámka: Kontrola odpojení hadičky může být při použití antibakteriálního filtru nefunkční. Pevně připojte oba konce vzduchové hadice. Česky 7

10 Problém/možná příčina Řešení Zobrazuje se hlášení: Tube blocked, please check your tube (Ucpaná trubice, zkontrolujte prosím svou trubici) Vzduchová trubice je ucpaná. Zkontrolujte vzduchovou trubici a odstraňte veškeré překážky. Odpojte napájecí kabel a pak jej znovu připojte, a přístroj tak restartujte. Zobrazuje se hlášení: High leak, please check system setup and all connections (Vysoký únik, zkontrolujte prosím nastavení systému a všechny přípoje) Dochází k nadměrnému úniku. Upravte polohu masky a hlavového dílu. Poznámka: Pokud je aktivní Pevně připojte oba konce vzduchové hadice. funkce Leak Alert (Upozornění na možný únik), aktivuje se zvukový alarm a zobrazí se hlášení o vysokém úniku. Následující hlášení se zobrazí na LCD poté, co se pokusíte aktualizovat nastavení nebo kopírovat data na kartu SD: Card error, please remove SD card and contact service provider (Chyba karty, vyjměte kartu SD a kontaktujte poskytovatele služeb) Karta SD není správně vložena. Možná jste odstranili kartu SD předtím, než byla zkopírována nastavení na přístroj. Zajistěte, aby karta SD byla správně vložena. Vložte znovu kartu SD a počkejte, až se úspěšně aktualizuje úvodní obrazovka nebo až se na LCD objeví hlášení Settings updated successfully, press any key (Nastavení aktualizováno, stiskněte jakoukoli klávesu). Poznámka: Toto hlášení se zobrazí pouze jednou. Pokud znovu vložíte kartu SD poté, co jste zaktualizovali nastavení, hlášení se znovu nezobrazí. Následující hlášení se NEZOBRAZÍ na LCD poté, co se pokusíte aktualizovat nastavení s použitím karty SD: Settings updated successfully, press any key (Nastavení úspěšně aktualizováno, stiskněte jakoukoli klávesu) Nastavení nebylo aktualizováno. Okamžitě kontaktujte svého lékaře nebo poskytovatele péče. 8

11 Obecné technické specifikace Napájení Jednotka napájecího zdroje 90 W Vstupní rozsah: V, Hz, 115 V, 400 Hz jmen. pro použití v letadle Typický příkon: 70 W (80VA) Maximální příkon: 110 W (120 VA) Jednotka napájecího zdroje 30 W Vstupní rozsah: V, Hz, 115 V, 400 Hz jmen. pro použití v letadle Typický příkon: 20 W (40VA) Maximální příkon: 36 W (75 VA) 90 W DC/DC konvertor Nominální vstupy: 12V, 24V Typický příkon: 70 W Maximální příkon: 110 W Požadavky na Provozní teplota: +5 C až +35 C okolní prostředí Poznámka: Teplota proudu vdechovaného vzduchu produkovaného tímto terapeutickým přístrojem může být vyšší než pokojová teplota. Při vystavení extrémní teplotě okolního prostředí (40 ºC) přístroj zůstává bezpečný. Provozní vlhkost: 10 až 95% nekondenzující Provozní nadmořská výška: Hladina moře až m; rozsah tlaku vzduchu hpa až 738 hpa Teplota při skladování a přepravě: -20 C až +60 C Vlhkost při skladování a přepravě: 10 až 95 %, nekondenzující Použití v letadle Společnost ResMed potvrzuje, že přístroj splňuje požadavky Federal Aviation Administration (FAA) USA (RTCA/DO-160, část 21, kategorie M) pro všechny fáze letecké přepravy. Elektromagnetická kompatibilita Klasifikace IEC Výrobek splňuje všechny příslušné požadavky na elektromagnetickou kompatibilitu (EMC) stanovené normou IEC pro použití v domácnostech, komerčních prostorách a v lehkém průmyslu. Doporučujeme, aby se mobilní komunikační zařízení udržovala ve vzdálenosti nejméně 1 m od přístroje. Informace ohledně elektromagnetických emisí a elektromagnetické odolnosti tohoto přístroje ResMed jsou dostupné na na stránce Products (výrobky), pod záložkou Service and Support (servis a podpora). Klikněte na PDF soubor odpovídající příslušnému jazyku. Zařízení třídy II (dvojitá izolace), typ BF, ochrana proti vniknutí IP21 Česky 9

12 Technická data přístroje VPAP ST Rozsahy tlaku podle režimu Maximální tlak při jediné poruše Fyzikální parametry Vzduchový filtr Zvuk DEKLAROVANÉ DVOUČÍSELNÉ HODNOTY EMISE HLUKU v souladu s normou ISO 4871:1996 Režim CPAP Nastavený tlak: 4-20 cm H 2 O Režimy S, ST, T a PAC IPAP: 4-25 cm H 2 O; EPAP: 2-25 cm H 2 O Režim ivaps PS: 0-23 cm H 2 O; EPAP: 2-25 cm H 2 O Maximální tlak ve stabilním stavu při jediné poruše: 30 cm H 2 O pokud tlak překročí limit na >6 s; 40 cm H 2 O pokud tlak překročí limit na >1 s Jmenovité rozměry (d x š x v): 153 mm x 140 mm x 86 mm Hmotnost: 835 g Konstrukce krytu: Technický termoplastický materiál se zpomalovačem hoření Výstup vzduchu: Kónický výstup vzduchu 22 mm (kompatibilní s ISO :2004) Hypoalergenní vzduchový filtr: Akrylová a polypropylenová vlákna v polypropylenovém nosiči Standardní vzduchový filtr: Polyesterové netkané vlákno Úroveň tlaku (režim CPAP) Se vzduchovou 26 dba s neurčitostí 2 dba při měření podle EN ISO trubicí SlimLine :2009 Se standardní 27 dba s neurčitostí 2 dba při měření podle EN ISO vzduchovou trubicí :2009 Se vzduchovou 28 dba s neurčitostí 2 dba při měření podle EN ISO trubicí SlimLine nebo :2009 se standardní vzduchovou trubicí a H5i: Úroveň výkonu (režim CPAP) Se vzduchovou 34 dba s neurčitostí 2 dba při měření podle EN ISO trubicí SlimLine :2009 Se standardní 35 dba s neurčitostí 2 dba při měření podle EN ISO vzduchovou trubicí :

13 Se vzduchovou trubicí SlimLine nebo se standardní vzduchovou trubicí a H5i: 36 dba s neurčitostí 2 dba při měření podle EN ISO :2009 Doplňkový kyslík Doporučený maximální průtok doplňkového kyslíku: 15 l/min (CPAP, S, ST, T, PAC); 4 l/min (ivaps) Technické specifikace vzduchové trubice Vzduchová trubice Materiál Délka Vnitřní průměr Vyhřívaná vzduchová trubice Pružný plast a elektrické 2 m 15 mm ClimateLine komponenty Vyhřívaná vzduchová trubice Pružný plast a elektrické 1,9 m 19 mm ClimateLine MAX komponenty Vzduchová trubice SlimLine Pružný plast 1,8 m 15 mm Standardní vzduchová trubice Pružný plast 2 m 19 mm 3m vzduchová trubice Pružný plast 3 m 19 mm Teplotní limit vyhřívané vzduchové trubice 41 C Poznámky: Výrobce si vyhrazuje právo změnit tyto technické parametry bez předchozího upozornění. Nastavení teploty a relativní vlhkosti zobrazené u funkce Climate Control nejsou naměřené hodnoty. Před použitím vzduchových trubic SlimLine v kombinaci s jinými přístroji než s S9 nebo H5i se poraďte se svým lékařem nebo poskytovatelem zdravotní péče. Konec vyhřívané vzduchové trubice, na kterém je umístěn elektrický konektor, je kompatibilní pouze s výstupem vzduchu H5i a nesmí se připevňovat k přístroji ani k masce. Používáte-li u SlimLine nebo ClimateLine nastavení přesahující 20 cm H 2 O, nemusí být v případě použití antibakteriálního filtru dosaženo optimálního výkonu přístroje. Předtím, než předepíšete použití SlimLine s antibakteriálním filtrem, musíte zkontrolovat výkon přístroje. ClimateLine nebo ClimateLine MAX je určen pouze pro použití s přístroji H5i. Česky 11

14 Výkon zvlhčovače Následující nastavení byla testována při teplotě okolního prostředí 22 C: Tlak v masce (cm H 2 O) % výstupní rel. vlhk. Jmenovité výstupní hodnoty parametrů AH a, BTPS b Nastavení 3 Nastavení 6 Nastavení 3 Nastavení , ,5 a. AH absolutní vlhkost v mg/l b. BTPS - Body Temperature Pressure Saturated (tělesná teplota, tlak, saturace) Dráha průtoku pod tlakem 1. Průtokový senzor 2. Ventilátor 3. Tlakový senzor 4. Maska 5. Vzduchová trubice 6. H5i 7. Přístroj 8. Vstupní filtr Průtok (maximální) při nastavených tlacích Následující hodnoty jsou naměřeny na konci specifikované vzduchové trubice: Tlak, cm H 2 O VPAP ST a standardní, l/min VPAP ST, H5i a standardní, l/min VPAP ST a SlimLine, l/min VPAP ST, H5i a ClimateLine, l/min

15 Zobrazené hodnoty Hodnota Rozsah Rozlišení displeje Tlakový senzor na výstupu vzduchu Tlak v masce 4-20 cm H 2 O (CPAP); 2-25 cm 0,1 cm H 2 O H 2 O (S, ST, T, PAC, ivaps) Odvozené hodnoty průtoku Únik l/min 1 l/min Dechový objem ml 1 ml Dechová frekvence 0-50 dechů za minutu 1 dech za minutu Minutová ventilace 0-30 l/min 0,1 l/min Ti 0,1 4,0 s 0,1 s Poměr I:E 1:50 2:1 0,1 Hodnota Měření tlaku a Tlak v masce Měření průtoku a Únik b Přesnost a ± 0,5 cm H 2 O (+ 4 % naměřené hodnoty) ± 12 l/min nebo 20 % naměřené hodnoty, podle toho, co je vyšší, při 0 až 60 l/min Dechový objem b.c ±20 % Dechová frekvence b,c ±1 dech za minutu Minutová ventilace b, c ±20 % a. Výsledky jsou vyjádřeny při ATPD (Ambient Temperature and Pressure, Dry [pokojová teplota a tlak, sucho]). b. Přesnost může být snížena přítomností úniků, přídavného kyslíku, dechových objemů <100 ml nebo minutovou ventilací <3 l/min. c. Přesnost měření ověřena podle ENEN ISO :2009 Prostředky pro podporu ventilace v domácí péči (obrázek 101 a tabulka 101) s použitím nominálních průtoků ventilace masky ResMed. Česky 13

16 Přesnost tlaku Maximální variabilita statického tlaku při 10 cm H 2 O podle EN ISO :2009 Standardní vzduchová trubice Vzduchová trubice SlimLine Bez H5i 9,89 cm H 2 O až 9,97 cm H 2 O 9,76 cm H 2 O až 9,87 cm H 2 O S H5i 9,82 cm H 2 O až 9,98 cm H 2 O 9,78 cm H 2 O až 9,88 cm H 2 O Maximální variabilita dynamického tlaku podle EN ISO :2009 Tlak (cm H 2 O) 10 dechů za minutu 15 dechů za minutu 20 dechů za minutu VPAP ST a standardní vzduchová trubice bez H5i / VPAP ST a standardní vzduchová trubice s H5i 4 0,18 / 0,18 0,30 / 0,30 0,51 / 0,51 8 0,21 / 0,20 0,26 / 0,24 0,38 / 0, ,21 / 0,20 0,26 / 0,23 0,34 / 0, ,22 / 0,21 0,27 / 0,26 0,36 / 0, ,23 / 0,22 0,26 / 0,28 0,38 / 0, ,30 / 0,31 0,54 / 0,50 0,74 / 0,71 Tlak (cm H 2 O) 10 dechů za minutu 15 dechů za minutu 20 dechů za minutu VPAP ST a vzduchová trubice SlimLine bez H5i / VPAP ST a vzduchová trubice SlimLine s H5i 4 0,22 / 0,20 0,28 / 0,29 0,47 / 0,53 8 0,23 / 0,19 0,32 / 0,29 0,41 / 0, ,22 / 0,21 0,35 / 0,29 0,41 / 0, ,22 / 0,23 0,41 / 0,33 0,44 / 0, ,24 / 0,27 0,37 / 0,34 0,48 / 0, ,31 / 0,31 0,50 / 0,54 0,78 / 0,84 Symboly Na výrobku nebo na obalu se mohou nacházet následující symboly. Upozornění; Před použitím si přečtěte pokyny; Ochrana proti zasunutí prstů a proti svisle kapající vodě; Zařízení typu BF; Zařízení třídy II; Start/Stop; Výrobce; Evropská směrnice RoHS; Kód dávky; Katalogové číslo; Sériové číslo; Stejnosměrný proud; Zamknout/odemknout; Logo 1 pro ochranu před znečištěním (Čína); Logo 2 14

17 pro ochranu před znečištěním (Čína); Oprávněné zastoupení pro Evropu; Nechráněno proti kapající vodě; Uchovávejte v suchu; Informace o ochraně prostředí Směrnice WEEE 2002/96/ES je evropská směrnice vyžadující řádnou likvidaci elektrických a elektronických zařízení. Tento přístroj je nutno likvidovat odděleně a nikoli jako netříděný komunální odpad. Pokud potřebujete zařízení zlikvidovat, použijte vhodné sběrné místo, případně systém pro recyklaci či opětovné použití, který je ve vašem působišti k dispozici. Použitím výše zmíněného sběrného systému, případně systému pro opětovné použití či recyklaci, pomůžete chránit přírodní zdroje a zabráníte znečištění životního prostředí škodlivými látkami. Další informace týkající se možných způsobů likvidace získáte od organizace zajišťující zpracování a odvoz odpadů v místě vašeho působiště. Symbol přeškrtnutého odpadkového koše vás upozorňuje, abyste použili vhodný systém pro likvidaci odpadu. Další informace týkající se sběru a likvidace přístroje ResMed získáte na pobočce společnosti ResMed, od místního distributora nebo na adrese Servis Pokud je přístroj VPAP ST provozován v souladu s pokyny společnosti ResMed, mělo by být jeho použití bezpečné a spolehlivé. Pokud přístroj VPAP ST vykazuje známky opotřebení nebo pokud se domníváte, že funguje chybně, společnost ResMed doporučuje nechat přístroj zkontrolovat a opravit v autorizovaném servisním středisku společnosti ResMed. Pokud se žádné takové obtíže nevyskytnou, přístroje všeobecně nevyžadují během své předpokládané pětileté doby životnosti žádné prohlídky ani servisní zásahy. Omezená záruka ResMed Ltd (dále ResMed ) zaručuje, že váš výrobek ResMed nebude v níže uvedeném období počínaje datem nákupu vykazovat vady na materiálu ani zpracování. Produkt Systémy masky (včetně rámu masky, polštářku, hlavového dílu a trubic) s výjimkou prostředků určených k jednorázovému použití Příslušenství s výjimkou prostředků určených k jednorázovému použití Prstové senzory tepové frekvence typu Flex Nádržky na vodu do zvlhčovače Záruční doba 90 dní Česky 15

18 Produkt 16 Záruční doba Baterie určené k použití v interních a externích bateriových 6 měsíců systémech ResMed Prstové senzory tepové frekvence s klipem 1 rok Datové moduly pro přístroje typu CPAP a dvojúrovňové přístroje Oximetry a adaptéry pro připojení oximetrů k přístrojům CPAP a dvojúrovňovým přístrojům Zvlhčovače a omyvatelné nádržky na vodu pro zvlhčovače Přístroj pro ovládání titrace CPAP, dvojúrovňové a ventilační přístroje (včetně externích 2 roky jednotek napájecího zdroje) Bateriové příslušenství Přenosné diagnostické a screeningové přístroje Tato záruka je poskytována pouze prvnímu kupujícímu. Záruka je nepřenosná. Pokud u výrobku dojde k poruše za podmínek normálního používání, společnost ResMed dle vlastního uvážení vadný výrobek nebo kteroukoliv jeho součást opraví nebo vymění. Tato omezená záruka se nevztahuje na následující: a) jakékoli škody vzniklé v důsledku nesprávného nebo nevhodného použití přístroje, jeho úprav nebo změn; b) opravy prováděné servisní organizací, která nezískala od společnosti ResMed výslovné oprávnění k provádění oprav; c) jakoukoli škodu nebo znečištění způsobené kouřem z cigaret, dýmky, doutníku nebo jiného zdroje; nebo d) jakoukoli škodu způsobenou rozlitím vody na elektronické zařízení nebo dovnitř zařízení. Prodejem nebo dalším prodejem výrobku mimo region, v němž byl původně zakoupen, dochází k zániku záruky. Reklamaci vadného výrobku v záruce musí uplatnit původní kupující v místě, kde jej zakoupil. Tato záruka nahrazuje všechny ostatní výslovné nebo předpokládané záruky, včetně jakékoliv předpokládané záruky prodejnosti výrobku nebo jeho vhodnosti pro konkrétní účel. Některé oblasti nebo státy nedovolují omezení délky předpokládané záruky, a proto se na vás výše uvedené omezení nemusí vztahovat. Společnost ResMed nenese odpovědnost za jakékoli vedlejší nebo následné škody, k nimž mělo údajně dojít v důsledku prodeje, instalace nebo používání jakéhokoli výrobku společnosti ResMed. Některé oblasti nebo státy nedovolují vyloučení nebo omezení odpovědnosti za vedlejší nebo následné škody, a proto se na vás výše uvedené omezení nemusí vztahovat. Tato záruka vám poskytuje určitá zákonná práva. Kromě toho můžete mít další práva, která se v různých státech nebo oblastech liší. Další informace týkající se vašich práv v rámci záruky získáte od místního prodejce výrobků ResMed nebo od pobočky společnosti ResMed.

19 VAROVÁNÍ Před použitím přístroje si přečtěte celou příručku. Přístroj používejte pouze podle pokynů vašeho lékaře nebo poskytovatele zdravotní péče. Tento přístroj používejte pouze k zamýšlenému účelu použití, jak je uveden v tomto návodu. Doporučení uvedená v tomto návodu k použití nenahrazují pokyny udělené ošetřujícím lékařem. Povšimnete-li si jakýchkoli nevysvětlitelných změn funkce přístroje nebo pokud přístroj vydává neobvyklé nebo výrazné zvuky, pokud zařízení nebo napájecí zdroj upadly či byly nesprávně používány, pokud do skříňky vnikla voda nebo je-li skříňka rozbitá, přerušte používání přístroje a kontaktujte servisní středisko společnosti ResMed. Pozor na nebezpečí úrazu elektrickým proudem. Přístroj, zvlhčovač, napájecí zdroj ani napájecí kabel neponořujte do vody. Dojde-li k rozlití kapalin, odpojte přístroj od zdroje elektrického napájení a nechejte jeho součásti vyschnout. Před čištěním přístroj vždy odpojte ze zásuvky a před opětovným připojením přístroje k zásuvce se ujistěte, zda jsou všechny jeho součásti suché. Nebezpeční výbuchu nepoužívejte v blízkosti hořlavých anestetik. Zkontrolujte, zda jsou napájecí kabel i elektrická zástrčka v dobrém stavu a zda přístroj není poškozený. Zabraňte kontaktu napájecího kabelu s horkými povrchy. Tento přístroj se smí používat pouze s maskami (a konektory 1 ), které doporučila společnost ResMed, případně lékař nebo respirační fyzioterapeut. Maska se smí používat pouze v případě, že je přístroj zapnutý. Po nasazení masky se ujistěte, že z přístroje proudí vzduch. Odvzdušňovací otvor nebo otvory v masce se nikdy nesmí ucpat. Vysvětlení: Přístroj je určen k použití v kombinaci se speciálními maskami (nebo konektory), které mají odvzdušňovací otvory, jež umožňují nepřetržitý odvod vzduchu z masky. Když je přístroj zapnutý a pracuje správně, čerstvý vzduch z přístroje vytlačí vydechovaný vzduch odvzdušňovacími otvory z masky ven. Když však přístroj nepracuje, v masce bude nedostatek čerstvého vzduchu a pacient může opět vdechnout již vydechnutý vzduch. Opakované vdechování vydýchaného vzduchu po dobu delší než několik minut může za určitých okolností vést k udušení. Toto platí pro většinu modelů přístrojů CPAP a přístrojů pro dvojúrovňovou terapii. Kyslík podporuje hoření. Kyslík se nesmí používat při kouření nebo v přítomnosti otevřeného plamene. 1 Porty mohou být integrovány do masky nebo do konektorů poblíž masky. Česky 17

20 Před zapnutím dodávky kyslíku se vždy ujistěte, zda je přístroj zapnutý a zda v něm protéká vzduch. Průtok kyslíku vypínejte vždy před vypnutím přístroje, aby nedocházelo k hromadění nevyužitého kyslíku uvnitř krytu přístroje a ke vzniku nebezpečí požáru. Nenechávejte na posteli ležet dlouhé kusy vzduchové trubice. Trubice by se vám při spánku mohla omotat kolem hlavy nebo krku. Nepoužívejte elektricky vodivé ani antistatické vzduchové trubice. Vzduchovou trubici nepoužívejte, vykazuje-li jakékoli viditelné známky poškození. S přístrojem se smí používat výhradně vzduchové trubice a příslušenství ResMed. Použití jiného typu vzduchové trubice nebo příslušenství může změnit skutečnou hodnotu aplikovaného tlaku a snížit tak účinnost léčby. Používejte výhradně jednotku napájecího zdroje ResMed o výkonu 90 W nebo 30 W. K napájení systému složeného z přístroje, H5i, vzduchové trubice, přechodového dílu DC/DC a z oddílu pro baterie používejte jednotku napájecího zdroje 90 W. Jednotka napájecího zdroje 30 W je určena k napájení samotného přístroje a doporučuje se používat při cestování. Pro připojení ke konektorovému portu modulu jsou určeny pouze výrobky společnosti ResMed. Připojením jiných zařízení se může poškodit přístroj. Ucpání vzduchové trubice a/nebo vstupního vzduchového otvoru přístroje během provozu může vést k přehřátí přístroje. UPOZORNĚNÍ Neotevírejte kryt přístroje. Neobsahuje žádné součásti, které by mohl opravit uživatel. Opravy a vnitřní údržbu smí provádět pouze autorizovaný servisní technik společnosti ResMed. K čištění přístroje, zvlhčovače a vzduchové trubice nepoužívejte bělidla, chlór, alkohol, roztoky na bázi aromátů, zvlhčující nebo antibakteriální mýdla ani aromatické oleje. Tyto roztoky mohou způsobit poškození uvedených výrobků a zkrácení jejich životnosti. Při nesprávném nastavení systému může dojít k nesprávnému odečtu tlaku v masce. Ujistěte se, že je systém nastaven správně. Dávejte pozor, abyste přístroj nedávali někam, kde do něj může někdo narazit nebo zakopnout o napájecí kabel. Ujistěte se, že je v okolí přístroje sucho a čisto a že se zde nevyskytují lůžkoviny, oblečení či jiné předměty, které by mohly ucpat přívodní vzduchový otvor přístroje nebo zakrýt jednotku napájecího zdroje přístroje. Pokud se zařízení používá mimo budovu, ujistěte se, že je chráněno proti vodě. Zařízení uložte do cestovního vaku S9, určeného pro přesun. 18
