1 KONDENZACE EXCLUSIVE GREEN EKOLOGICKÉ NÁSTĚNNÉ KOTLE Plynové nástěnné kondenzační kotle EXCLUSIVE GREEN

2 Exclusive Green: Kondenzace. Beretta prezentuje novou typovou řadu energeticky úsporných a k životnímu prostředí přátelskou kondenzačních kotlů Účinnost **** podle CEE 92/42, energetická úspornost, nízké hodnoty emisí, uživatelsky přátelské ovládání, široká modelová paleta s možností připojení na externí zásobník TUV (model RSI) a specifické příslušenství pro zónové vytápění KONDENZACE EXCLUSIVE GREEN

3 Technologie Inovovaný, patentem chráněný kondenzační výměník je technologickým srdcem kotle Exclusiv Green.Výměník je tvořený profilovanou hliníkovou trubičkou, díky inovačnímu výrobnímu procesu bez použití svárů. Vysoká tepelná vodivost hliníku (14 x vyšší než ocel), garantuje vyšší rovnoměrnost v rozdělení tepla bez rizika přehřívání a tím možného snížení životnosti. Mimo toho nabízí hliník vyšší rezistenci vůči korozi. Konstrukce trubičky výměníku dovoluje vyšší průtok a snižuje riziko tvorby vodního kamene a přehřátí povrchu. Kolektor odvodu spalin,kondenzátu a měřících bodů na analýzu spalin Kondenzační výměník Hořák se směšováním Ekologie a úspora energie Exclusiv Green spojuje v sobě vysoký energetický výkon, výrazně redukuje spotřebu, mimořádně nízké emisní hodnoty. Hořák se směšováním optimalizuje spalovací poměr a tím výrazně snižuje emise NOx, které leží hluboko pod hodnotami běžných kotlů třídy 5. Inovovaný hliníkový kondenzační výměník umožňuje další zhodnocení většího dílu tepla vodních par spalin a dosahuje tím parametry evropské normy CEE 92/42 účinnost ****.

4 Technologie Připojení na sání, odtah Mikroakumulátor (mod. MICRO) Hliníkový kondenzační výměník Hořák Lapač kondenzátu Tlakoměr okruhu UT Oběhové čerpadlo Výměník TUV Trojcestný ventil By pass okruhu UT Ekvitermní regulace Sériově dodávané příslušenství: Hydraulické připojení vody Kohout TUV Plynový kohout Montážní šablona Připojovací lišta Vnější teplotní sonda Řídící jednotka Protizámrzová ochrana KONDENZACE EXCLUSIVE GREEN

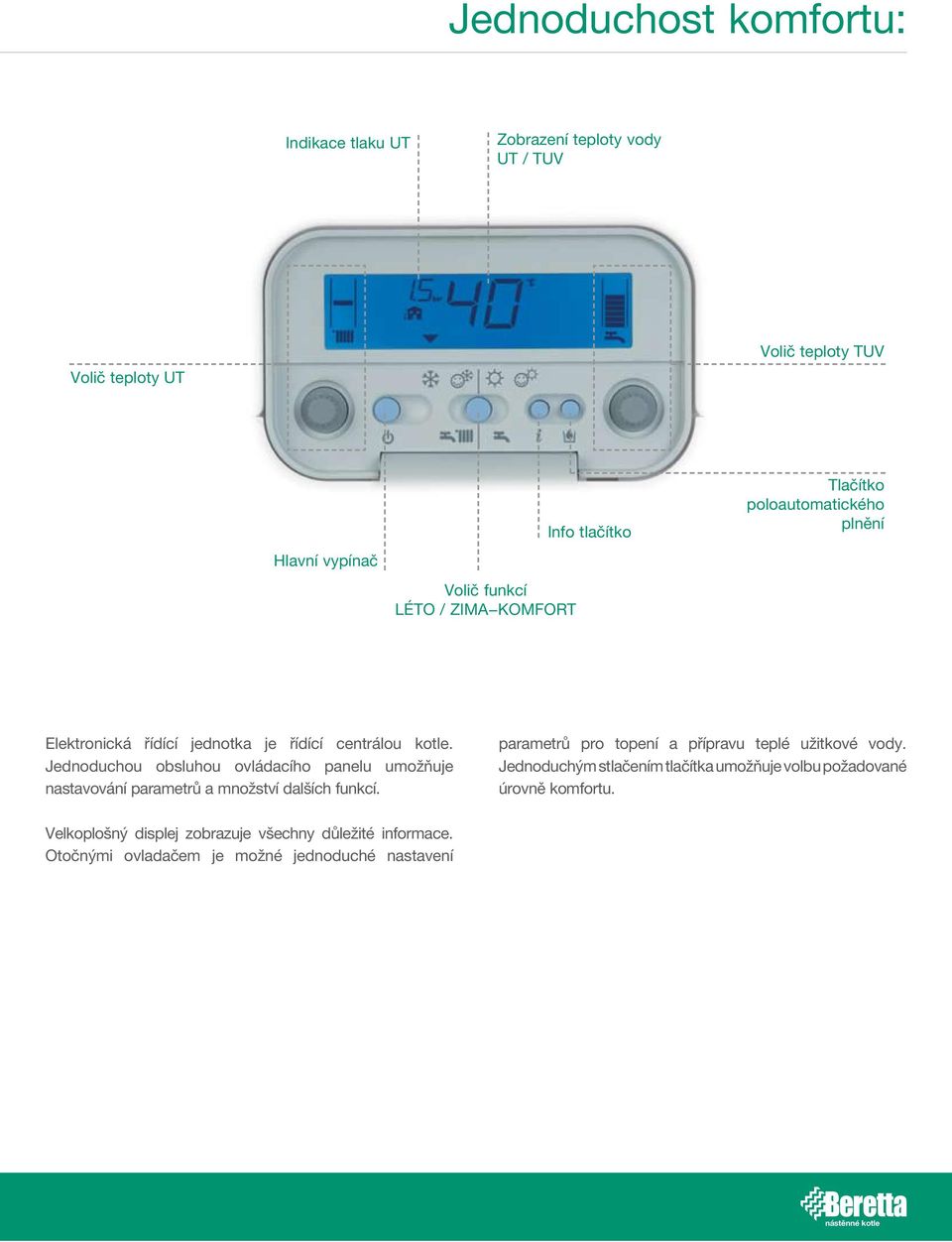

5 Jednoduchost komfortu: Indikace tlaku UT Zobrazení teploty vody UT / TUV Volič teploty UT Volič teploty TUV Hlavní vypínač Volič funkcí LÉTO / ZIMA KOMFORT Info tlačítko Tlačítko poloautomatického plnění Elektronická řídící jednotka je řídící centrálou kotle. Jednoduchou obsluhou ovládacího panelu umožňuje nastavování parametrů a množství dalších funkcí. parametrů pro topení a přípravu teplé užitkové vody. Jednoduchým stlačením tlačítka umožňuje volbu požadované úrovně komfortu. Velkoplošný displej zobrazuje všechny důležité informace. Otočnými ovladačem je možné jednoduché nastavení

6 Funkce komfortu Modely kombi a mikroakumulátor Zima Zima komfort Topení a příprava TUV. Ve verzích MICRO díky mikroakumulátoru průběžně akumulovaná TUV Rychlejší náběh topení díky autoregulačnímu systému S.A.R.A. Booster. Předehřev výměníku TUV umožňuje rychlejší dodávku TUV Léto Léto komfort Topení mimo provoz, ohřev TUV. Ve verzích MICRO díky mikroakumulátoru průběžně akumulovaná TUV Topení mimo provoz, konstantní nabídka TUV prostřednictvím dohřevu nízkovýkonovým chodem hořáku Léto ekonomy Energetická úspora v přípravě TUV deaktivací mikroakumulátoru a tím snížení spotřeby plynu Modely jen pro topení ( RSI ) Zima Leto Topení v provozu (teplá voda jen při připojení externího zásobníku), aktivní autoregulační systém S.A.R.A. Topení mimo provoz (teplá voda jen při připojení externího zásobníku). KONDENZACE EXCLUSIVE GREEN

7 Klimatická regulace Exclusiv Green obsahuje klimatickou regulaci teploty dvou okruhů. Regulátor je integrovaný v řídící jednotce a jeho funkce je signalizovaná na displeji. Na aktivaci klimatické regulace postačuje připojit venkovní sondu. Činnost v režimu topení je řízená na základě venkovní teploty, čímž se dosahuje většího komfortu provozu. Klimatická regulace disponuje množstvím naprogramovaných klimatických křivek a je schopná se perfektně přizpůsobit na klimatické podmínky instalace. Navíc umožňuje dodatečné úpravy teplot na základě osobních požadavků uživatele. Systém S.A.R.A. BOOSTER S.A.R.A. Booster Uložená hodnota Požadovaná hodnota Exclusiv Green mimo toho nabízí Systém S.A.R.A. Booster, který umožňuje rychlejšího dosažení požadované teploty. Systém je aktivní v nastavení ZIMA Komfort. Při poklesu venkovní teploty bude v kotli nastavená teplota kotlové vody automaticky každých deset minut zvýšená (viz grafika). Teplota náběhové vody as Teplota výstupu a prostředí se systémem.s.a.r.a. Booster (ZIMA KOMFORT) Teplota výstupu a prostředí S.A.R.A. (ZIMA) Teplota výstupu a prostředí (klasický kotel)

8 Jednoduché plnění nové První kotel s novým poloautomatickým systémem plnění bezpečné Díky zdvojenému kontrolnímu systému tlaku je proces plnění při poruše těsnosti systému automaticky inteligentní Varuje před kritickým poklesem tlaku v instalaci jednoduché Díky jednomu stlačení tlačítka nebylo plnění systému ještě nikdy tak jednoduché Mikroakumulace: maximum komfortu při přípravě TUV Modely Exklusive MICRO garantují díky novému mikroakumulátoru vysokou úroveň přípravy TUV(*** PrEN 13203): rychlejší ohřev a delší setrvání teploty na uskladnění TUV. První a jediný mikroakumulátor pro tyto kotle funguje bez elektrické výhřevné spirály nebo teplovodní výměnné spirály díky oběhovému čerpadlu v akumulátoru připojenému na teplotní sondu. Mikroakumulátor se sestává ze silného a izolovaného materiálu. Při požadavku na TUV dodává okamžitě teplou vodu, která je v akumulátoru stabilizovaná na konstantní teplotu (obr.l). Pokud sonda snímá nižší teplotu jako nastavenou, dojde v akumulátoru k dohřevu (obr.2 a3). Obr.1 Obr.2 Obr.3 ZPÁTEČKA STOUPAČKA Výstup Vstup SV Výstup Vstup SV Výstup Vstup SV topení TUV topení TUV topení TUV ZPÁTEČKA STOUPAČKA (A) = oběhové čerpadlo mikroakumulátoru: (B) = snímač teploty výměníku TUV KONDENZACE EXCLUSIVE GREEN

9 Hydraulické skupiny Exclusiv Green je ideálním kotlem i pro komplexní zařízení. Připojený na hydraulickou skupinu CONNECT AP obsluhuje i systémy s vysokým obsahem média nebo hydraulicky složité. Připojený na hydraulickou skupinu CONNECT AT/BT nebo na BASE obsluhuje systémy s dvěma nezávislými teplotními spády elektrickým směšovačem nebo termostatickým směšovačem. výstup V případě vysokého požadavku na TUV může být k modelům RSI připojený externí zásobník série IDRA M 60 nebo BL 120. Mimo toho je možné přizpůsobení se rozličným systémem podle jejich velikosti a výbavy. Nabídka kotlů Exclusiv Green je doplněná sérií doplňků a příslušenství umožňující široké a flexibilní řešení aplikací. Exclusiv Green je zvlášť vhodný pro standardní systémy nejen pro vybavenost elektronickou klimatickou regulací. výstup výstup nizká teplota výstup vysoká teplota výstup nízká teplota nízká teplota nizká teplota

10 ma sottoposte a simili condizioni di vento C53 Scarico e aspirazione separati a parete o a tetto e comunque in zone a pressioni diverse. Lo scarico e l aspirazione non devono mai essere posizionati su pareti opposte C63 Scarico e aspirazione realizzati con tubi commercializzati e certificati separatamente (1856/1) C83 Scarico in canna fumaria singola o comune e aspirazione a parete Technické výkresy Fare riferimento al DPR 412, 551 e UNI Fig. 3.7 INSTALLAZIONE (TIPO Exclusive GREEN 25/30 FORZATA C.S.I. APERTA - 16/35 R.S.I. R M G Fig. 3.8 voda-plyn odvod kondenzátu B23) Condotto scarico fumi ø 80 mm Il condotto di scarico fumi può essere orientato nella direzione più adatta alle esigenze dell installazione. Per l installazione seguire le istruzioni fornite con i kit. In questa configurazione la caldaia è collegata al condotto di scarico fumi ø 80 mm tramite un adattatore ø mm. In questo caso l aria comburente viene prelevata dal locale d installazione della caldaia che deve essere un locale tecnico adeguato e provvisto di aerazione. I condotti di scarico fumi non isolati sono potenziali fonti di pericolo. Prevedere un inclinazione del condotto scarico fumi di 1% verso la caldaia. U E Exclusive MICRO GREEN 35 C.S.I 390, R M G 195,5 U E Exclusive GREEN - MICRO GREEN KOAXIÁLNY SYSTÉM SANIE/VÝFUK ODVOD KONDENZÁTU BIAXIÁLNY SYSTÉM SANIE/VÝFUK SYSTÉM SANIE Z PRIESTORU INŠTALÁCIE/VÝFUK Inštalácia B23 Legenda: Instalace: Z pátečka R / Stoupač ka M Plyn G KONDENZACE EXCLUSIVE GREEN T UV: Vstu p SV /218Výstup TU V U ,5 HLADNA VODA 111 TÚV 125 Nábeh vykurovanie 125 Ø 20 Vratná vykurovanie voda-plyn odvod kondenzátu 250

11 Technické parametry Charakteristika pro modelovou řadu Měrná jednotka Exclusive GREEN 25 C.S.I. Exclusive GREEN 35 C.S.I. Exclusive GREEN 16 R.S.I. Exclusive GREEN 35 R.S.I. & Jmenovitý + $ 5 $. 7 tepelný ( 5, 6 7 příkon,,. < topení kw 25,00 34,60 16,00 34,60 Jmenovitý tepelný výkon, topení (80 60 C) kw 24,00 33,74 15,40 33,74 Jmenovitý tepelný výkon (50 30 C) kw 25,95 36,75 16,80 36,75 Redukovaný tepelný příkon,topení kw 6,00 7,00 4,50 7,00 Redukovaný tepelný výkon (80 60 C) kw 5,79 6,88 4,40 6,88 Redukovaný tepelný výkon (50 30 C) kw 6,43 7,55 4,90 7,55 Jmenovitý tepelný příkon, TUV okruh kw 25,00 34,60 Jmenovitý výkon při sanitárním maximu kw 25,00 34,60 Jmenovitý výkon pri sanitárním minimu kw 6,00 7,00 Tepelný výkon při sanitárním minimu kw 6,00 7,00 Klasifikáce podle direktívy CEE 92/42 Účinnost při max. jmenovitém výkonu (80 60 C) % **** 96,00 **** 97,5 **** 97,5 **** 97,5 Účinnost při min. jmenovitém výkonu (80 60 C) % 96,50 98,3 96,0 98,3 Účinnost při min. jmenovitém výkonu (80 60 C) % 101,5 102,1 101,1 102,1 Účinnost při redukovaném výkonu 30% (vratná 47 C) % 103,8 106,2 104,9 106,2 Účinnost při max. jmenovitém výkonu (50 30 C) % 107,2 107,8 107,2 107,8 Účinnost pri redukovaném výkonu 30% (vratná 30 C) % 108,0 108,6 108,0 108,6 Obsah Nox mg/kwh Elektrický příkon W Elektrické napájaní / frekvence V/Hz 230/50 230/50 230/50 230/50 Stupeň elektrické ochrany IP X5D X5D X5D X5D FUNKCE TOPENÍ Max přetlak a teplota bar/ O C 3/90 3/90 3/90 3/90 Regulační rozsah teplot O C Čerpadlo: maximální disponibilní výška mbar při průtoku L/H Obsah expanzní nádoby l FUNKCE OHŘEVU TUV Maximální přetlak bar 6 6 MinimálnÍ přetlak bar 0,15 0,15 Množství TUV při Δ t = 25 C l/min 14,3 19,8 Minimální prùtok TÚV l/min 2 2 Regulační rozsah TUV O C Obsah mikrozásobníku PŘIPOJENÍ Náběh / vratná UT Ø 3/4" 3/4" 3/4" 3/4" Vstup / výstup TUV Ø 1/2" 1/2" Vstup plynu Ø 3/4" 3/4" 3/4" 3/4" KOAXIÁLNÍ SANÍ A ODTAH SPALIN Průměr mm Maximální délka (včetně kolena 90 ) m 7,80 7,80 7,80 7,80 Zkrácení o každé koleno 90 / 45 m 0,85/0,5 0,85/0,5 0,85/0,5 0,85/0,5 Průměr mm Maximální délka** m ODDĚLENÉ SÁNÍ A ODTAH SPALIN Průměr mm MaximálnÍ délka m Zkrácení o každé koleno 90 / 45 m 0,85/0,5 0,85/0,5 0,85/0,5 0,85/0,5 INSTALACE B 23 Průměr mm MaximálnÍ délka m ROZMĚRY, HMOTNOST, PLYN Rozměry kotle (DxŠxV) mm 845x450x x450x x450x x450x360 Hmotnost kg Možnosti použití plynu MTN*** MTN*** MTN*** MTN*** Legenda: C= topení + TUV; A= otevřená komora; S= uzavřená komora; I= elektronické zapalování, kontrola a ionizáce; R = jen UT **Měřeno s jedním kolenem 90 O, prodloužení 1 m a s horizontálním trubkou délky 1 m ***Sériově dodávané příslušenství pro změnu druhu plynu na LPG

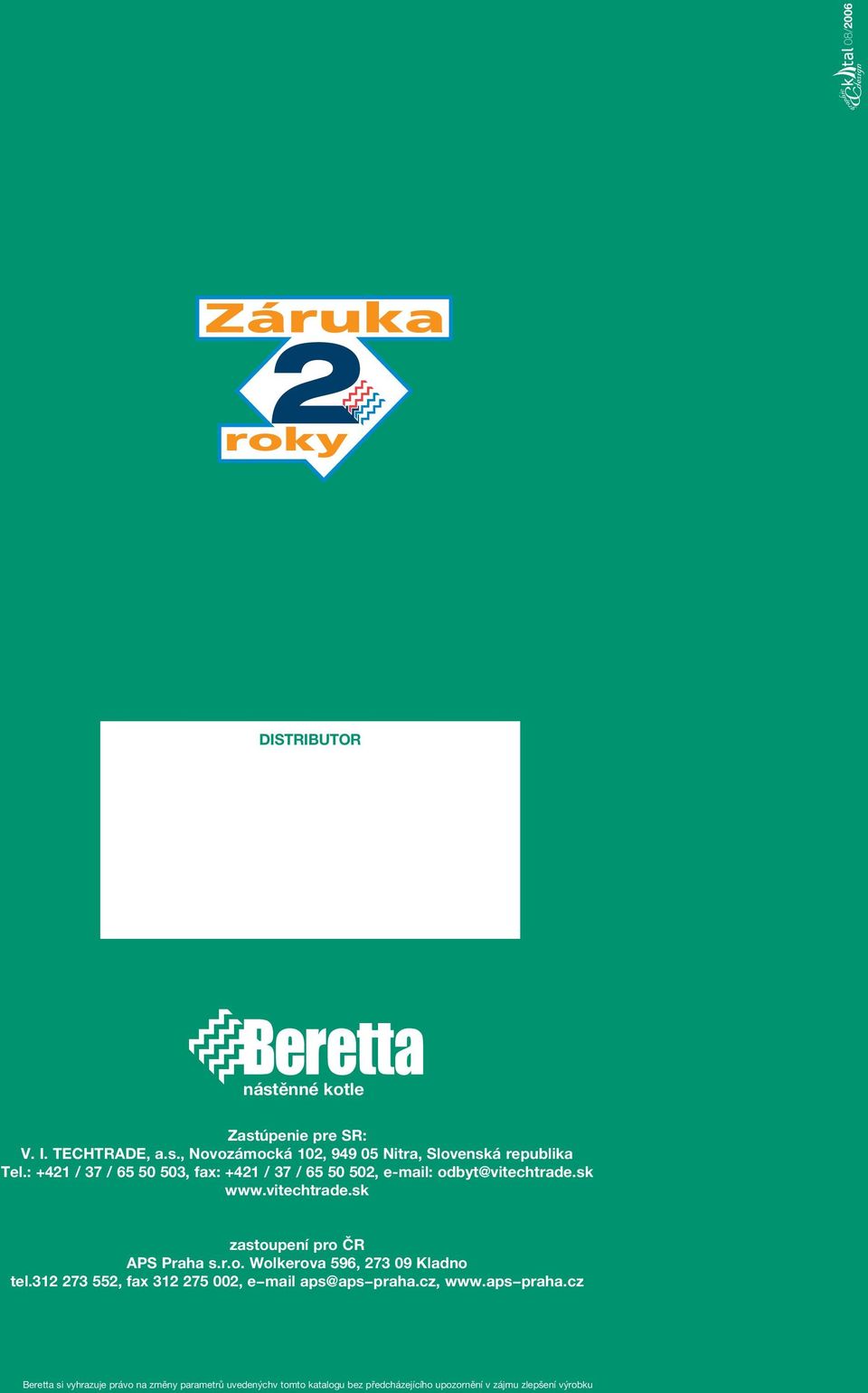

12 08/2006 DISTRIBUTOR Zastúpenie pre SR: V. I. TECHTRADE, a.s., Novozámocká 102, Nitra, Slovenská republika Tel.: +421 / 37 / , fax: +421 / 37 / , odbyt@vitechtrade.sk zastoupení pro ČR APS Praha s.r.o. Wolkerova 596, Kladno tel , fax , e mail aps@aps praha.cz, praha.cz Beretta si vyhrazuje právo na změny parametrů uvedenýchv tomto katalogu bez předcházejícího upozornění v zájmu zlepšení výrobku
