Řada 14 - Automat schodišťovy, 16 A

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Řada 14 - Automat schodišťovy, 16 A"

Transkript

1 Řada 14 - Automat schodišťovy, 16 A Řada 14 multifunkční schodišťovy automat šířka 17,5 mm časovy rozsah 30 s až 20 min šetrné zapínání při průchodu napětí nulou funkce varování před vypnutím u typu ED indikace u typů a pro dovybavení stávajících zařízení nebo vybavení ovládání s prosvětlenými tlačítky s velmi malým příkonem nebo jako náhrada za motorové schodišťové automaty (14.81, 14.91) kompatibilní s pohybovými čidly řady 18 (14.01, 14.71) napájení ( ) V AC u na D-lištu ČS E TH35 evropský patent 14.01/ funkcí 1Z /16 A varování před vypnutím dle D přívody a 4 dole přívody a 3 dole i nahoře 3 funkce 1Z /16 A přívody a 4 dole přívody a 3 dole i nahoře * EVG = elektronický předřadník ** KVG = konvenční kompenzovaný předřadník rozměry na str. 7 Kontakty Počet kontaktů 1Z 1Z Max. trvaly proud /max. spínany proud A 16/30 (120 A - 5 ms) 16/30 (120 A - 5 ms) Jmenovité napětí /max. spínané napětí V AC 230/ 230/ AC1 max. spínany vyḱon VA AC15 max. spínany vyḱon (230 V AC) VA Přípustné zatížení: žárovky a halogen. žárovky (230 V) W zářivky s EVG* W zářivky s KVG** W úsporné zářivky W ED (230 V) W halogen. žárovky nebo ED s EVG* W halogen. žárovky nebo ED s KVG** W Min. spínany vyḱon mw (V/mA) (10/10) (10/10) Standardní materiál kontaktů AgSnO 2 AgSnO 2 Cívka Jmenovité napětí (U ) V AC (50/60 Hz) V DC Jmenovity příkon VA (50 Hz)/W 3/1,2 3/1,2 Pracovní rozsah AC (50 Hz) (0,8 1,1)U (0,8 1,1)U DC Všeobecné údaje Elektrická životnost v AC1 počet sepnutí astavitelná doba sepnutí min 0,5 20 0,5 20 Max. počet připojenyćh tlačítek s doutnavkami ( 1mA) Min./Max. doba sepnutí ovládání Teplota okolí C Krytí Schválení zkušeben (podrobnosti na vyžádání) ms / trvalé sepnutí 60 ms / trvalé sepnutí P 20 P 20 1

2 Řada 14 Řada 14 - Automat schodišťovy, 16 A multifunkční schodišťovy automat šířka 17,5 mm časovy rozsah 30 s až 20 min šetrné zapínání při průchodu napětí nulou funkce varování před vypnutím u typu ED indikace u typů a pro dovybavení stávajících zařízení nebo vybavení ovládání s prosvětlenými tlačítky s velmi malým příkonem nebo jako náhrada za motorové schodišťové automaty (14.81, 14.91) kompatibilní s pohybovými čidly řady 18 (14.01, 14.71) napájení ( ) V AC u na D-lištu ČS E TH35 evropský patent monofunkční všechny 4 přívody dole 1Z /16 A monofunkční všechny 3 přívody dole 1Z /16 A 14.81/91 * EVG = elektronický předřadník ** KVG = konvenční kompenzovaný předřadník rozměry na str. 7 Kontakty Počet kontaktů Max. trvaly proud /max. spínany proud A Jmenovité napětí /max. spínané napětí V AC AC1 max. spínany vyḱon VA AC15 max. spínany vyḱon (230 V AC) VA Přípustné zatížení: žárovky a halogen. žárovky (230 V) W zářivky s EVG* W zářivky s KVG** W úsporné zářivky W ED (230 V) W halogen. žárovky nebo ED s EVG* W halogen. žárovky nebo ED s KVG** W Min. spínany vyḱon mw (V/mA) Standardní materiál kontaktů Cívka Jmenovité napětí (U ) V AC (50/60 Hz) V DC Jmenovity příkon VA (50 Hz)/W Pracovní rozsah AC (50 Hz) DC Všeobecné údaje Elektrická životnost v AC1 počet sepnutí astavitelná doba sepnutí min Max. počet připojenyćh tlačítek s doutnavkami ( 1mA) Min./Max. doba sepnutí ovládání Teplota okolí C Krytí Schválení zkušeben (podrobnosti na vyžádání) 2 1Z 1Z 16/30 (120 A - 5 ms) 16/30 (120 A - 5 ms) 230/ 230/ (10/10) (10/10) AgSnO 2 AgSnO / /1,2 3/1,2 (0,8 1,1)U (0,8 1,1)U ,5 20 0, ms / trvalé sepnutí 60 ms / trvalé sepnutí P 20 P 20

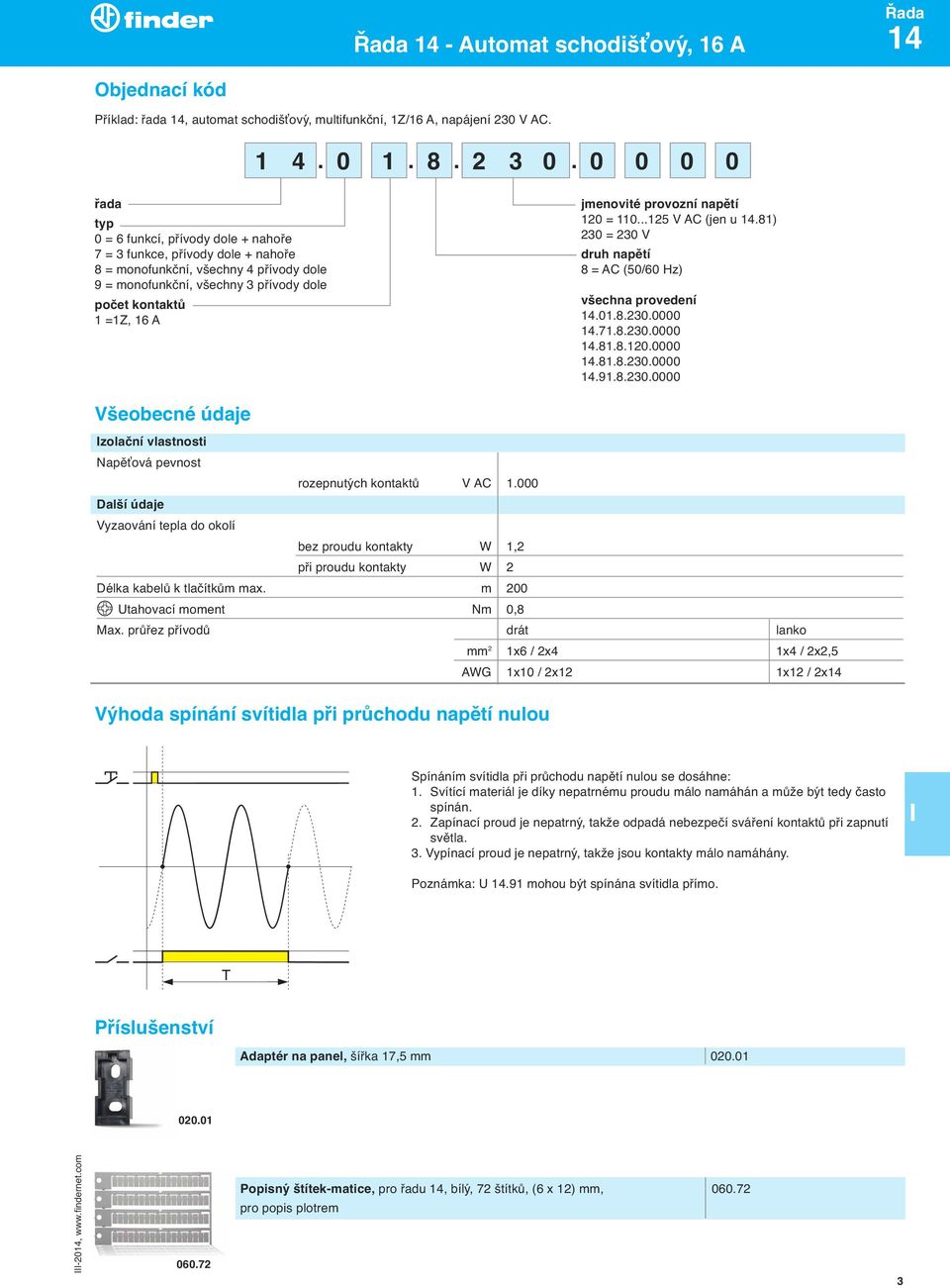

3 Řada 14 - Automat schodišťovy, 16 A Řada 14 Objednací kód Příklad: řada 14, automat schodišťovy, multifunkční, 1Z/16 A, napájení 230 V AC řada typ 0 = 6 funkcí, přívody dole + nahoře 7 = 3 funkce, přívody dole + nahoře 8 = monofunkční, všechny 4 přívody dole 9 = monofunkční, všechny 3 přívody dole počet kontaktů 1 =1Z, 16 A jmenovité provozní napětí 120 = V AC (jen u 14.81) 230 = 230 V druh napětí 8 = AC (50/60 Hz) všechna provedení Všeobecné údaje zolační vlastnosti apěťová pevnost rozepnutyćh kontaktů V AC Další údaje Vyzaování tepla do okolí bez proudu kontakty W 1,2 při proudu kontakty W 2 Délka kabelů k tlačítkům max. m 200 Utahovací moment m 0,8 Max. průřez přívodů drát lanko mm 2 1x6 / 2x4 1x4 / 2x2,5 AWG 1x10 / 2x12 1x12 / 2x14 Výhoda spínání svítidla při průchodu napětí nulou Spínáním svítidla při průchodu napětí nulou se dosáhne: 1. Svítící materiál je díky nepatrnému proudu málo namáhán a může by t tedy často spínán. 2. Zapínací proud je nepatrny, takže odpadá nebezpečí sváření kontaktů při zapnutí světla. 3. Vypínací proud je nepatrny, takže jsou kontakty málo namáhány. Poznámka: U mohou být spínána svítidla přímo. Příslušenství Adaptér na panel, šířka 17,5 mm Popisny štítek-matice, pro řadu 14, bíly, 72 štítků, (6 x 12) mm, pro popis plotrem 3

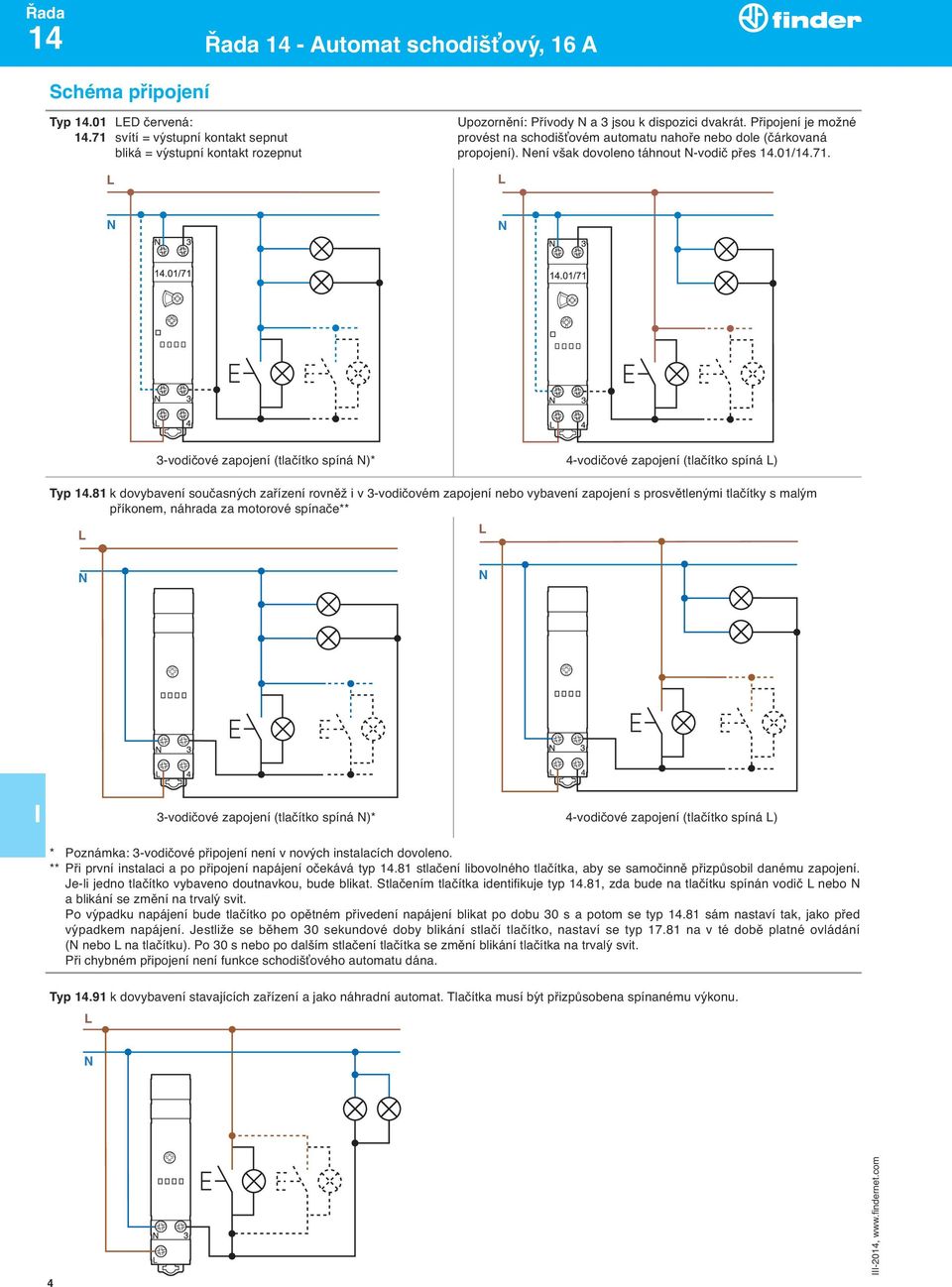

4 Řada 14 Řada 14 - Automat schodišťovy, 16 A Schéma připojení Typ ED červená: svítí = vyśtupní kontakt sepnut bliká = vyśtupní kontakt rozepnut Upozornění: Přívody a 3 jsou k dispozici dvakrát. Připojení je možné provést na schodišťovém automatu nahoře nebo dole (čárkovaná propojení). ení však dovoleno táhnout -vodič přes 14.01/ vodičové zapojení (tlačítko spíná )* 4-vodičové zapojení (tlačítko spíná ) Typ k dovybavení současnyćh zařízení rovněž i v 3-vodičovém zapojení nebo vybavení zapojení s prosvětlenými tlačítky s malyḿ příkonem, náhrada za motorové spínače** 3-vodičové zapojení (tlačítko spíná )* 4-vodičové zapojení (tlačítko spíná ) * Poznámka: 3-vodičové připojení není v nových instalacích dovoleno. ** Při první instalaci a po připojení napájení očekává typ stlačení libovolného tlačítka, aby se samočinně přizpůsobil danému zapojení. Je-li jedno tlačítko vybaveno doutnavkou, bude blikat. Stlačením tlačítka identifikuje typ 14.81, zda bude na tlačítku spínán vodič nebo a blikání se změní na trvaly svit. Po vyṕadku napájení bude tlačítko po opětném přivedení napájení blikat po dobu 30 s a potom se typ sám nastaví tak, jako před vy padkem napájení. Jestliže se během 30 sekundové doby blikání stlačí tlačítko, nastaví se typ na v té době platné ovládání ( nebo na tlačítku). Po 30 s nebo po dalším stlačení tlačítka se změní blikání tlačítka na trvaly svit. Při chybném připojení není funkce schodišťového automatu dána. Typ k dovybavení stavajících zařízení a jako náhradní automat. Tlačítka musí by t přizpůsobena spínanému vyḱonu. 4

5 Řada 14 - Automat schodišťovy, 16 A Řada 14 Schéma připojení - možnost spojení s čidlem pohybu (řada 18). 3-vodičové připojení (s nebo )* 4-vodičové připojení (s nebo ) 4-vodičové připojení (s nebo ) Upozornění: Přívody a 3 jsou k dispozici dvakrát. Připojení je možné provést na schodišťovém automatu nahoře nebo dole (čárkovaná propojení). ení však dovoleno táhnout -vodič přes 14.01/ * Poznámka: 3-vodičové připojení není v nových instalacích dovoleno. Funkce Typ časové funkce volitelné otočným přepínačem na čelním panelu (BE) předčasny start opětného časování nastavené časování. Každy m dalším stačením a uvolněním tlačítka během časování započne ubíhat nastavené časování znovu. Po posledním uvolnění tlačítka a uběhnutí nastaveného času T světlo zhasne. (BP) předčasny start opětného časování s varováním před vypnutím nastavené časování. Po uběhnutí nastaveného času T dojde ke krátkému přerušení osvětlení, po 10 s opět a po dalších 10 s světlo zhasne. Během nastaveného časování a varování před vypnutím do 20 s je možny novy start časování. Po posledním uvolnění tlačítka a uběhnutí nastaveného času T a času varování před vypnutím světlo zhasne. (T) předčasná možnost vypnutí nastavené časování. Během nastaveného časování je možno světlo předčasně vypnout. Po posledním uvolnění tlačítka a uběhnutí nastaveného času T světlo zhasne. (P) předčasná možnost vypnutí s varováním před vypnutím nastavené časování. Po uběhnutí nastaveného času T dojde ke krátkému přerušení osvětlení, po 10 s opět a po dalších 10 s světlo zhasne. Během nastaveného časování a varování před vypnutím do 20 s je možno světlo předčasně vypnout. Po posledním uvolnění tlačítka a uběhnutí nastaveného času T a času varování před vypnutím světlo zhasne. (R) impulsně ovládany spínač Každyḿ stlačením tlačítka se změní stav vyśtupního kontaktu. trvalé sepnutí Při trvalém sepnutí zůstane vy stupní kontakt sepnuty nezávisle na ovládání tlačítka. Poznámka: Běžné a kompaktní zářivky se startéry nejsou pro funkci varování před vypnutím (funkce BP a P) dostatečně rychlé. Doporučuje se tedy tyto světelné zdroje pro uvedené funkce nepoužívat. 5

6 Řada 14 Řada 14 - Automat schodišťovy, 16 A Funkce Typ časové funkce volitelné otočným přepínačem na čelním panelu 3-pozicový otočný přepínač schodišťové relé + sepnutí pro úklid (není kompatibilní s čidly pohybu řady 18) trvalé sepnutí schodišťové relé (je kompatibilní s čidly pohybu řady 18) schodišťové relé s předčasnyḿ startem opětného časování nastavené časování. Každyḿ dalším stačením a uvolněním tlačítka během časování započne ubíhat nastavené časování znovu. Po posledním uvolnění tlačítka a uběhnutí nastaveného času T světlo zhasne. sepnutí pro úklid Stlačením tlačítka 5 s se sepne vyśtupní kontakt na 60 min, toto časování se dá ukončit dalším stisknutím tlačítka 5 s. trvalé sepnutí Při trvalém sepnutí zůstane vyśtupní kontakt sepnuty nezávisle na ovládání tlačítka. Typ časové funkce volitelné otočným přepínačem na čelním panelu schodišťové relé s předčasnyḿ startem opětného časování nastavené časování. Každyḿ dalším stačením a uvolněním tlačítka během časování započne ubíhat nastavené časování znovu. Po posledním uvolnění tlačítka a uběhnutí nastaveného času T světlo zhasne. sepnutí pro úklid Stlačením tlačítka 5 s se sepne vyśtupní kontakt na 60 min, toto časování se dá ukončit dalším stisknutím tlačítka 5 s. Typ tvarovač impulsů Stlačením tlačítka se sepne vyśtupní kontakt a zapne se světlo. Po uběhnutí časování se vyśtupní kontakt rozepne. 6

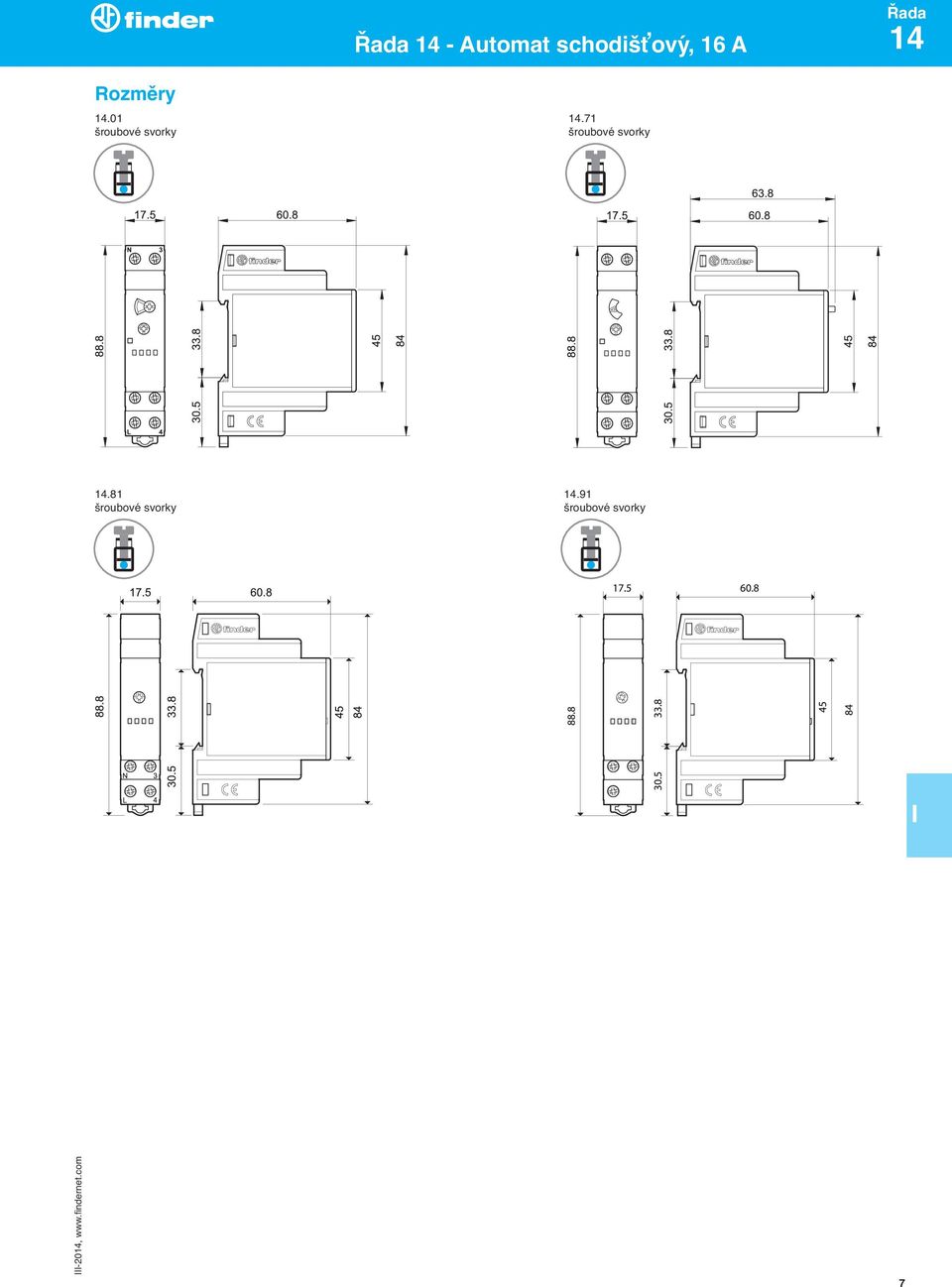

7 Řada 14 - Automat schodišťovy, 16 A Řada 14 Rozměry
