1 NAS 307 Link Aggregation Nastavení link aggregation na vašem ASUSTOR NAS A S U S T O R C O L L E G E

2 CÍLE KURZU V tomto kurzu se naučíte: 1. Co je link aggregation a jeho jednotlivé módy 2. Nastavit link aggregation na vašem ASUSTOR NAS PŘEDCHOZÍ ZNALOSTI Předchozí kurzy: Žádné Měli byste znát: N/A OBSAH 1. Seznámení s Link Aggregation 1.1 Co je link aggregation? 1.2 Jednotlivé módy link aggregation 2. Nastavení vašeho NAS 2.1 Nastavení link aggregation A S U S T O R C O L L E G E / 2

byste znát: N/A OBSAH 1. Seznámení s Link Aggregation 1.1 Co je link aggregation? 1.2 Jednotlivé módy link aggregation 2.

3 1. Seznámení s Link Aggregation 1.1 Co je link aggregation? Link aggregation (také trunking, bonding, teaming) je technika spojení několika síťových připojení do jednoho. Pro použití link aggregation musí být vaše Ethernet kabely připojeny do stejného síťového switche a tento switch musí podporovat link aggregation. Link aggregation má dvě hlavní výhody: a. Load Balancing Váš síťový provoz bude rozdělen mezi dvě připojení, které se budou tvářit jako jedno připojení. Touto redundancí se zvýší spolehlivost. b. Fault tolerance (Failover) Spojení dvou síťových připojení poskytuje větší ochranu proti poškození. Pokud jedno síťové připojení selže, veškerý provoz bude přesměrován na druhé připojení. A S U S T O R C O L L E G E / 3

Link aggregation má dvě hlavní výhody: a. Load Balancing Váš síťový provoz bude rozdělen mezi dvě připojení, které se budou tvářit jako jedno připojení.

4 1.2 Jednotlivé módy link aggregation ASUSTOR NAS nabízí několik módů pro link aggregation. Každý mód je popsán níže. Round-Robin: Přenáší pakety sekvenčně od prvního připojení k druhému. Tento mód poskytuje load balancing a fault tolerance. Active Backup: Jen jedno připojení je aktivní. Druhé připojení bude aktivní, jen když první připojení selže. MAC adresa je externě viditelná jen na jednom portu, aby nedošlo ke zmatení switche. Tento mód poskytuje fault tolerance. XOR: Tento mód poskytuje load balancing a fault tolerance. Broadcast: Přenáší se vše na všech připojeních. Tento mód poskytuje fault tolerance ad (IEEE 802.3ad Dynamic Link Aggregation): Tento mód vytvoří skupiny, které sdílejí stejnou rychlost a nastavení duplexu. Veškerá připojení jsou použita podle specifikace 802.3ad. Pro toto nastavení potřebujete switch, který podporuje IEEE 802.3ad dynamic link aggregation. Tento mód poskytuje fault tolerance a load balancing. Adaptive Transmit Load Balancing: Tento mód nepotřebuje speciální switch. Odchozí traffic je rozdělen podle aktuální zátěže sítě a příchozí traffic jde přes aktuální spojení. Pokud připojení, přes které jde příchozí traffic selže, bude vše přesměrováno na druhé připojení. Tento mód poskytuje fault tolerance. Adaptive Load Balancing: Tento mód obsahuje transmit load balancing spolu s load balancing pro IPV4 a nepotřebuje speciální switch. Příchozí load balancing je zajištěn ARP negotiation. Tento mód poskytuje fault tolerance a load balancing. A S U S T O R C O L L E G E / 4

MAC adresa je externě viditelná jen na jednom portu, aby nedošlo ke zmatení switche. Tento mód poskytuje fault tolerance. XOR: Tento mód poskytuje load balancing a fault tolerance.

5 Jednotlivé metody link aggregation poskytují fault tolerance, load balancing nebo oba dva. Následující tabulka zobrazuje výhody jednotlivých módů. Typ Fault Tolerance Load Balancing Round-Robin Active-Backup XOR Broadcast 802.3ad Adaptive Transmit Load Balancing Adaptive Load Balancing A S U S T O R C O L L E G E / 5

Typ Fault Tolerance Load Balancing Round-Robin Active-Backup XOR Broadcast 802.

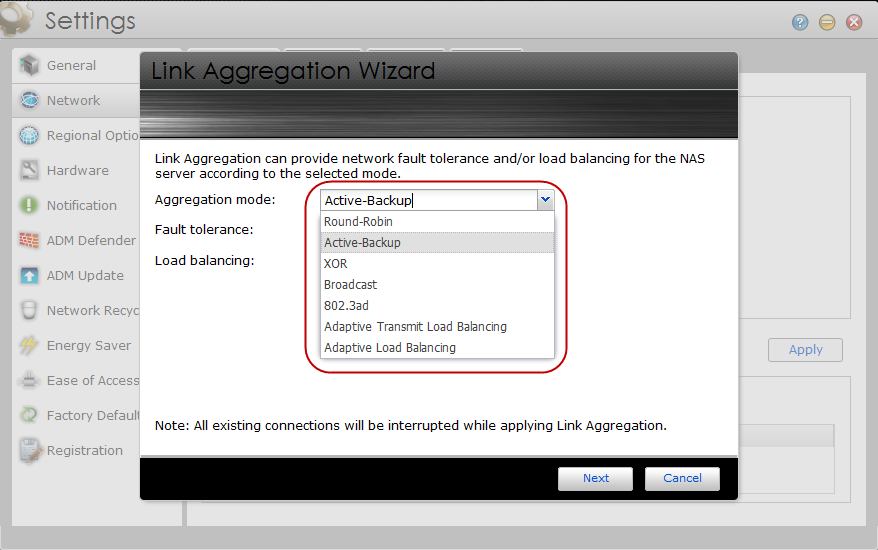

6 2. Nastavení vašeho NAS 2.1 Nastavení link aggregation KROK 1 Vyberte [Settings] [Network] a klikněte na [Create] v sekci Link Aggregation. KROK 2 Zobrazí se průvodce nastavení Link Aggregation. Vyberte mód, který chcete použít. A S U S T O R C O L L E G E / 6

KROK 3 Po výběru určitého módu se zobrazí, zda podporuje fault tolerance a load balancing. V příkladu jsme vybrali mód Active-Backup, který poskytuje jen fault tolerance.

7 KROK 3 Po výběru určitého módu se zobrazí, zda podporuje fault tolerance a load balancing. V příkladu jsme vybrali mód Active-Backup, který poskytuje jen fault tolerance. Po výběru jaký mód chcete použít klikněte na [Next]. KROK 4 Zaškrtněte [Obtain IP address automatically] a klikněte [Next]. Pokud chcete, můžete zadat IP adresu manuálně. A S U S T O R C O L L E G E / 7

Po výběru jaký mód chcete použít klikněte na [Next].

8 KROK 5 Zobrazí se přehled vašeho nastavení. Po dokončení klikněte na [Finish]. KROK 6 V kolonce Interface se zobrazí vaše připojení a v kolonce Aggregation Mode se zobrazí vaše aktuální nastavení. A S U S T O R C O L L E G E / 8
