Chladiče přehřáté páry Fisher DMA, DMA/AF, DMA/AF-HTC, DSA, DVI a TBX-T

Transkript

1 Bulletin produktu D144X0CZ Prosinec Chladiče přehřáté páry Fisher DMA, DMA/AF, DMA/AF-HTC, DSA, DVI a TBX-T Chladiče přehřáté páry konstrukce Fisher DMA, DMA/AF, DMA/AF-HTC, DSA, DVI a TBX-T (obrázek 1) se mohou používat v mnoha aplikacích pro účinné snížení teploty přehřáté páry na požadovanou nastavenou hodnotu. Dostupné varianty jsou s mechanickým rozprašováním (jak fixní geometrie, tak variabilní geometrie) a s parním rozstřikovačem. Chladiče přehřáté páry se dodávají pro instalaci v parovodech v průměru od DN25 do DN1500 včetně (NPS 1 až 60) a jsou schopny udržovat teplotu páry až do 6 C ( F) od saturačních teplot. Chladiče přehřáté páry Dodávané typy chladičů přehřáté páry DMA - Jednoduchý chladič přehřáté páry s mechanickým rozprašováním s jednou nebo více rozstřikovacími tryskami fixní geometrie je určen pro aplikace s téměř konstantní zátěží. Chladič přehřáté páry DMA se instaluje přes přírubový spoj na boční straně potrubí DN150 (NPS 6) nebo většího. Maximální C V jednotky je,. W9 DMA W629 DMA/AF DMA/AF - Chladič přehřáté páry s variabilní geometrií, mechanickým rozprašováním, aktivovaný protitlakem, s jednou, dvěma nebo třemi rozstřikovacími tryskami je určen pro aplikace vyžadující ovládání fluktuací střední zátěže. Chladič přehřáté páry konstrukce DMA/AF (obrázek 2) se instaluje přes přírubový spoj na boku potrubí DN0 (NPS ) nebo většího. Maximální C V jednotky je 15,0. W6299 DSA W909-1 DMA/AF-HTC W6297 DVI W752 TBX-T Obrázek 1. Typické chladiče přehřáté páry Fisher

2 Chladiče přehřáté páry Bulletin produktu Prosinec Tabulka 1. Velikosti přípojů KONSTRUKCE VELIKOSTI PAROVODŮ, NPS PŘÍPOJ PAROVODU PŘÍPOJ ROZSTŘIKOVACÍ VODY PŘÍPOJ ROZPRAŠOVANÉ PÁRY Velikost, NPS DMA 6-60, 4 nebo 6 DMA/AF - 60 (2), 4, 6 nebo DMA/AF-HTC - 60 nebo 4 DSA - 60 (2), 4 nebo 6 DVI Jmenovitý tlak plynu ASME, příruba s hrubou lištou (1) CL150, 00, 600 CL150, 00, 600, 900, 1500 nebo 2500 CL150, 00, 600, 900 nebo 1500 CL150, 00, 600, 900 nebo 1500 Velikost, NPS 1, 1-1/2 nebo 2 1, 1-1/2, 2, 2-1/2 nebo Jmenovitý tlak plynu ASME, příruba s hrubou lištou (1) CL Velikost, NPS netýká se netýká se Jmenovitý tlak plynu ASME, příruba s hrubou lištou (1) netýká se netýká se 1-1/2 () nebo 2 CL netýká se netýká se 1, 1-1/2 nebo 2 CL , 1-1/2 nebo 2 CL150, 00, 600, 900 nebo /2, /4, 1 nebo 2 CL netýká se netýká se TBX-T (4) BWE 1 - CL netýká se netýká se 1. K dispozici jsou také další standardní příruby a přípoje. 2. Ohledně přijatelnosti montážního spojení NPS se obraťte na obchodní kancelář Emerson Process Management pro získání informací o jejich specifikované velikosti a kategorii tlaku.. Přípoj DN 40 (NSP 1-1/2) rozstřikovací vody je k dispozici pouze pro CL Konzultujte s místní obchodní kanceláří Emerson Process Management. Obsah Dodávané typy chladičů přehřáté páry Princip funkce Informace pro objednávání Specifikace Tabulky Velikosti přípojů Rozměry DMA/AF-HTC - Chladič přehřáté páry DMA/AF-HTC je funkčně ekvivalentní chladiči přehřáté páry DMA/AF, ale je strukturálně vhodný pro vysoce náročné aplikace. Nejběžnější aplikace zahrnují mezistupňovou regulaci teploty kotle, kde je chladič přehřáté páry vystaven vysokým cyklickým změnám teplot a namáhání, vysokým rychlostem páry a vibracím vyvolaným jejím tokem. Kromě této specifické aplikace je chladič přehřáté páry DMA/AF-HTC vhodný pro další prostředí vysoce náročných aplikací chladičů přehřáté páry. Chladič přehřáté páry DMA/AF-HTC využívá konstrukci optimalizovanou tak, aby se svářené spoje nacházely mimo oblasti vysokého namáhání. Konstrukce chladiče přehřáté páry zahrnuje vestavěnou teplotní izolační vložku uvnitř potrubí tělesa chladiče přehřáté páry. Tím se minimalizuje potenciál teplotního šoku při zavedení chladné vody do jednotky, která je již zahřátá na provozní teplotu páry. Upevnění trysky u chladiče přehřáté páry DMA/AF-HTC je provedeno tak, aby se minimalizoval potenciál buzení způsobeného kmitáním konstrukce účinkem větru a vibrace způsobené prouděním. Chladič přehřáté páry DMA/AF-HTC (obrázek 5) je instalován přes přírubové spojení na potrubí DN0 (NPS ) nebo větším. Maximální C V jednotky je 15,0. DSA - Chladič přehřáté páry DSA využívá vysokotlakou páru pro rychlé a kompletní rozprašování rozstřikovací vody v parovodech s nízkou rychlostí proudění. Tento chladič přehřáté páry (obrázek ) je instalován přes přírubové spojení na potrubí DN0 (NPS ) nebo větším. Je určen pro aplikace vyžadující velký rozsah teplot. Maximální C V jednotky je 9,97. DVI - Tento chladič přehřáté páry vstřikuje rozstřikovací vodu výstupním otvorem difuzéru, čímž se zajistí vynikající směšování a rychlé rozprašování. Chladič přehřáté páry DVI (obrázek 6) se snadno instaluje mezi příruby v parních potrubích DN25 až DN600 (NPS 1 až 24). Nemá žádné pohyblivé části a způsob rozstřikování vody umožňuje rychlé a důkladné ochlazování. Je určen pro aplikace se mírnými změnami zatížení a pro nízkorychlostní páru. Maximální C V jednotky je 9,4. TBX-T - Chladič přehřáté páry TBX-T má v sobě zabudované rozdělovací potrubí pro trysky typu AF s různorodými tvary, které vytvářejí optimalizovanou strukturu rozstřikování v širokém provozním rozsahu. Tyto trysky jsou strategicky rozmístěny tak, aby se dosáhlo optimálního míšení a rychlého odpařování při všech podmínkách proudění (viz obrázek 4). Chladič přehřáté páry TBX-T lze konfigurovat s redukčním tlakovým ventilem (pressure reducing valve, PRV) instalovaným bezprostředně proti proudu, s vestavěným difuzérem nebo jako samostatné zařízení. 2

3 Bulletin produktu Prosinec Princip funkce Pro nejefektivnější využití tepelné energie páry je nezbytné snížit teplotu páry na hodnotu blízkou saturační teplotě. Když má pára teplotu rovnou nebo blízkou saturační teplotě, je možné získat zpět velké množství energie, které bylo do páry vloženo, když vznikla zahřátím vody a její přeměnou na páru. Chladiče přehřáté páry DMA, DMA/AF, DMA/AF-HTC, DSA a DVI rozstřikují v parovodu chladicí vodu (obrázek 7). Rozstřikovaná voda ochlazuje páru na teplotu blízkou saturační teplotě. Míra ochlazování závisí na velikosti kapiček rozstřikované vody, jejich distribuci a rychlosti. Teplota je ovládaná změnami množství průtoku rozstřikované vody. Při provozu se rozstřikovaná voda dodává na přípoj na chladiči přehřáté páry. Signál z regulátoru umístěného po proudu nastaví pohon nebo ventil tak, aby se jeho pomocí ovládalo množství rozstřikované vody pro chlazení. Ventil pro regulaci rozstřikované vody je samostatný ventil v potrubí rozstřikované vody. Chladiče přehřáté páry U chladiče přehřáté páry DSA se vysokotlaká pára směšuje s rozstřikovanou vodou, aby se vytvořil kritický nebo téměř kritický pokles tlaku v rozprašované páře a dosáhlo se tak její vysoké rychlosti. Tato vysoká rychlost rozptyluje rozstřikovanou vodu na velmi malé částice pro rychlé ochlazování. U chladiče přehřáté páry DVI vstupuje rozstřikovací voda do vodní trubice chladiče přehřáté páry. Poté postupuje do rozdělovací komory a je vtlačována do vstřikovacích otvorů. Pára vstupuje do difuzéru chladiče přehřáté páry a je zrychlena tak, aby dosáhla maxima rychlosti v bodu vstřikování vody. Vysoká rychlost páry a turbulence průtoku páry zlepšuje směšování vody a páry a zvyšuje rozsah teplot. U chladiče přehřáté páry TBX-T se rozstřikovací voda přivádí do rozdělovače a dále se rozvádí do trysek. Tyto trysky jsou strategicky rozmístěny, aby se dosáhlo optimálního míšení a rychlého odpařování při všech podmínkách proudění. Chladič přehřáté páry TBX-T lze konfigurovat s redukčním tlakovým ventilem (pressure reducing valve, PRV) instalovaným bezprostředně proti proudu, s vestavěným difuzérem nebo jako samostatné zařízení. Rozměry závisí na požadavcích konstrukce. Obraťte se na místní obchodní kancelář Emerson Process Management s informacemi o provozních podmínkách, abyste získali příslušné rozměry.

4 Chladiče přehřáté páry Bulletin produktu Prosinec W6-1 Obrázek 2. Chladič přehřáté páry Fisher DMA/AF W90-1 Obrázek 5. Chladič přehřáté páry Fisher DMA/AF-HTC W611-2 Obrázek. Chladič přehřáté páry Fisher DSA W61-1 W494-1 Obrázek 6. Chladič přehřáté páry Fisher DVI W76-1 Obrázek 4. Chladič přehřáté páry Fisher TBX-T 4

5 Bulletin produktu Prosinec Chladiče přehřáté páry REGULAČNÍ VENTIL ROZSTŘIKOVACÍ VODY FISHER 667-EZ IZOLAČNÍ VENTIL ROZPRAŠOVANÉ PÁRY FISHER 667-EZ ROZSTŘIKOVACÍ VODA ROZPRAŠOVANÁ PÁRA CHLADIČ PŘEHŘÁTÉ PÁRY FISHER DSA PRŮTOK PÁRY CHLADIČ PŘEHŘÁTÉ PÁRY DSA REGULAČNÍ VENTIL ROZSTŘIKOVACÍ VODY FISHER TC ROZSTŘIKOVACÍ VODA CHLADIČ PŘEHŘÁTÉ PÁRY FISHER DMA PRŮTOK PÁRY B217 / IL CHLADIČE PŘEHŘÁTÉ PÁRY DMA, DMA/AF BO DMA/AF-HTC Obrázek 7. Typická instalace 5

6 Chladiče přehřáté páry Bulletin produktu Prosinec POŽADOVANÝ POKLES VĚTŠÍ Ž 5:1 POŽADOVANÝ POKLES VĚTŠÍ Ž 25:1 VELIKOST POTRUBÍ VĚTŠÍ Ž NPS 6 POŽADOVANÝ POKLES VĚTŠÍ Ž :1 VELIKOST POTRUBÍ VĚTŠÍ Ž NPS 6 POŽADOVANÉ SNÍŽENÍ TLAKU PÁRY VELIKOST POTRUBÍ VĚTŠÍ Ž NPS 6 ROZPRAŠOVA NÁ PÁRA K DISPOZICI PRV s TBX-T DVI DSA TBX-T DMA/AF DVI DMA BO B O BO TBX DVI (NPS 6-24) DVI [NPS 6-24] BO BO TBX-T TBX-T A6619 / IL Obrázek. Postupový graf volby Informace pro objednávání Použijte postupový graf na obrázku k volbě vhodného chladiče přehřáté páry vzhledem k vašim požadavkům. Rozměry jsou uvedeny na obrázcích 9,, 11 a 12. Pro osobní počítačový program volby velikosti chladiče přehřáté páry a další informace kontaktujte místní obchodní kancelář společnosti Emerson Process Management. Při objednávání udejte následující informace. Položky 1 až 6 jsou požadovány pro určení velikosti chladiče přehřáté páry. 1. Maximální, normální a minimální průtok páry. 2. Tlak a teplota páry na vstupu a výstupu.. Tlak a teplota rozstřikovací vody. 4. Tlak a teplota rozprašované páry (pouze chladič přehřáté páry DSA). 5. Podmínky konstrukce, pokud se liší od provozních podmínek. 6. Velikost parovodu. 7. Velikost, typ a jmenovitá hodnota tlaku přípoje páry chladiče přehřáté páry.. Velikost přípoje rozstřikovací vody z tabulky Velikost přípoje rozprašované páry z tabulky 1 (pouze chladič přehřáté páry DSA). 6

7 Bulletin produktu Prosinec Chladiče přehřáté páry PŘÍRUBA ASME RF (VODA) (,00) PŘÍRUBA ASME RF (PÁRA) (,0) PŘÍRUBA ASME RF A (,00) PŘÍRUBA ASME RF (VODA) 152 (6,00) T PŘÍRUBA ASME RF A T D D A / IL PRŮTOK mm (PALCE) A / IL PRŮTOK PRŮTOK mm (PALCE) Obrázek 9. Rozměry chladiče přehřáté páry Fisher DMA a DMA/AF (viz také tabulku 2) Tabulka 2. Rozměry chladiče přehřáté páry Fisher DMA a DMA/AF ROZMĚR A D (jmenovitá T velikost potrubí), mm palce mm palce NPS 60 14, ,6 524,6 6 (1) > ,75 9,75 11,00,50 9,50,50 9,50 1. Pouze chladič přehřáté páry DMA. Poznámka: Pro montážní přírubu NPS 6 a (pouze chladič přehřáté páry DMA/AF) přidejte k rozměrům A a T 69,6 mm (2,75 palce). Ohledně montáže CL2500 kontaktujte místní obchodní kancelář Emerson Process Management. Pro potvrzení požadavků na vnitřní průměr při montáži chladiče přehřáté páry DMA/AF si prohlédněte ověřený výkres. Obrázek. Rozměry chladiče přehřáté páry Fisher DSA (viz také tabulku ) Tabulka. Chladič přehřáté páry Fisher DSA ROZMĚR A D (jmenovitá T velikost potrubí), mm palce mm palce NPS 60 14, ,6 524, > ,75 11,00,50 9,50,50 9,50 Poznámka: U montážní příruby NPS 6 přidejte k rozměrům A a T 69,6 mm (2,75 palce). Ohledně montáže CL2500 kontaktujte místní obchodní kancelář Emerson Process Management. 7

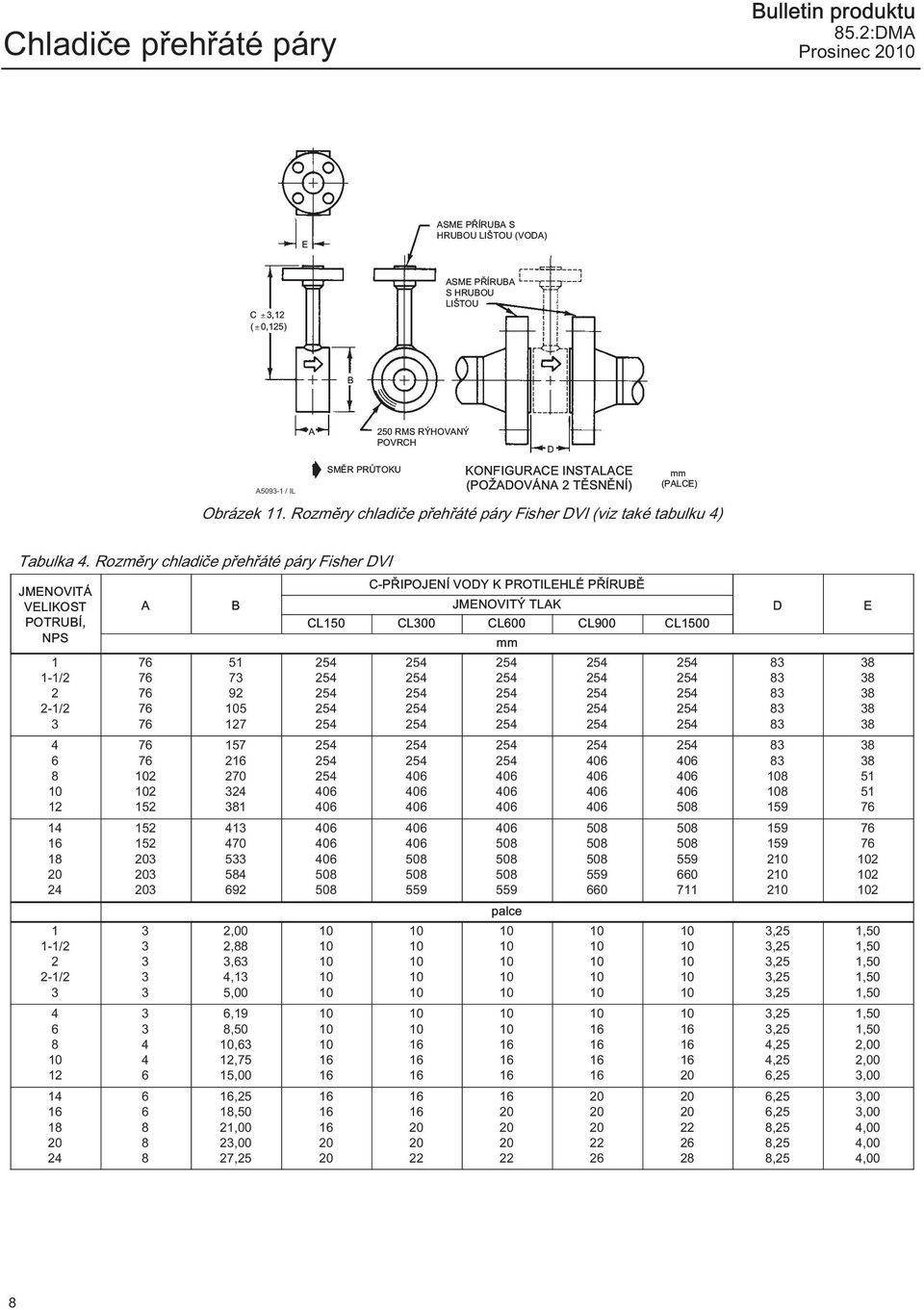

8 Chladiče přehřáté páry Bulletin produktu Prosinec E ASME PŘÍRUBA S HRUBOU LIŠTOU (VODA) C,12 ( 0,125) ASME PŘÍRUBA S HRUBOU LIŠTOU B A 250 RMS RÝHOVANÝ POVRCH D A509-1 / IL SMĚR PRŮTOKU KONFIGURACE INSTALACE (POŽADOVÁNA 2 TĚSNĚNÍ) mm (PALCE) Obrázek 11. Rozměry chladiče přehřáté páry Fisher DVI (viz také tabulku 4) Tabulka 4. Rozměry chladiče přehřáté páry Fisher DVI JMENOVITÁ VELIKOST A B C-PŘIPOJENÍ VODY K PROTILEHLÉ PŘÍRUBĚ JMENOVITÝ TLAK POTRUBÍ, NPS CL150 CL00 CL600 mm CL900 CL / / / / ,00 2,,6 4,1 5,00 6,19,6 12,75 15,00, ,00 2,00 27, palce D ,25,25,25,25,25,25,25 4,25 4,25 6,25 6,25 6,25,25,25,25 E ,00 2,00,00,00,00 4,00 4,00 4,00

9 Bulletin produktu Prosinec Chladiče přehřáté páry MONTÁŽNÍ PŘÍRUBA (STEJNÁ JMENOVITÁ VELIKOST A TLAK JAKO U PŘÍRUBY TĚLESA) E T APLIKACE TRYSKY B PRŮTOK SMĚR D PRŮTOK SMĚR DODÁVANÉ KONFIGURACE TRYSEK GA264-C Obrázek 12. Rozměry chladiče přehřáté páry Fisher DMA/AF-HTC (viz také tabulky 5 a 6) Tabulka 5. Chladič přehřáté páry Fisher DMA/AF-HTC PŘÍRUBA VODY PŘÍRUBA TĚLESA CHLADIČE PŘEHŘÁTÉ PÁRY (1) Velikost, NPS Jmenovitý tlak Velikost, NPS Jmenovitý tlak 1-1/2 2 mm ROZMĚR E (Standard) CL150 nebo 4 CL150 CL00 nebo 4 CL00 CL600 nebo 4 CL600 CL900 nebo 4 CL900 CL150 nebo 4 CL150 CL00 nebo 4 CL00 CL600 nebo 4 CL600 CL900 nebo 4 CL900 CL1500 nebo 4 CL1500 CL2500 nebo 4 CL ,5 1. NPS 4 DMA/AF-HTC vyžaduje minimální průměr montáže 4,00 palce. Pro získání informací o minimálním vnitřním průměru montáže pro NPS DMA/AF-HTC kontaktujte místní obchodní kancelář společnosti Emerson Process Management. Tabulka 6. Chladič přehřáté páry Fisher DMA/AF-HTC ROZMĚR D Velikost příruby B T (Jmenovitá velikost potrubí) tělesa chladiče (zásuvná délka) (výška) mm NPS přehřáté páry, NPS mm palce mm palce 0 nebo , , nebo ,00 2, nebo , , nebo ,50 267,5 400 nebo , , nebo ,50 2,5 500 nebo ,50 2, nebo ,50 2, nebo ,50 2,5 palce 9

10 Chladiče přehřáté páry Bulletin produktu Prosinec Specifikace Dodávané typy DMA, DMA/AF, DMA/AF-HTC, DSA, DVI a TBX-T(viz oddíl Dodávané typy chladičů přehřáté páry, kde jsou uvedeny popisy) Přípoje Viz tabulku 1 Maximální jmenovitý tlak (1) Konzistentní s příslušnými jmenovitými hodnotami tlaku/teploty (jak je uvedeno v tabulce 1) podle ASME B.4 Vnitřní rozsahový poměr Až do 50:1. Poměr maximálního a minimálního regulovaného C v je závislý na diferenciálu tlaku dodávané vody Požadovaný tlak rozstřikované vody (2) O,5 až 5 bar (50 až 500 psi) vyšší než tlak parovodu Rozprašovaná pára (konstrukce DSA) Tlak rozprašované páry by měl být 2,0 krát větší než tlak přehřáté páry, která se má ochladit. Množství rozprašované páry bude % maximálního průtoku rozstřikované vody Maximální C V jednotky (pro průtok rozstřikované vody) DMA:, DMA/AF: 15,0 DMA/AF-HTC: 15,0 DSA: 9,97 DVI: 9,4 TBX-T: Kontaktujte místní obchodní kancelář Emerson Process Management Konstrukční materiály 1. Nepřekračujte limity tlaku nebo teploty uvedené v tomto bulletinu ani omezení aplikovatelných předpisů nebo norem. 2. Závisí na požadovaném poklesu teploty a volbě zařízení. Těleso chladiče přehřáté páry (všechny konstrukce kromě DMA/AF-HTC): uhlíková ocel, chromomolybdenová ocel (F22) nebo nerezová ocel řady 00 Těleso chladiče přehřáté páry (DMA/AF-HTC): chromomolybdenová ocel (F22, F91), or uhlíková ocel (SA5) Poznámka: NPS bude mít materiál odlitku tělesa ekvivalentní materiálu trysky Materiál trysky DMA: 0, nebo nerezová ocel 4 DMA/AF, DMA/AF-HTC, TBX-T a DSA: nerezová ocel 4 DVI: 0 nebo nerezová ocel nebo difuzér F22 s vyvrtaným otvorem

11 Bulletin produktu Prosinec Chladiče přehřáté páry Poznámka Společnosti Emerson, Emerson Process Management ani žádné z jejich poboček nepřebírají odpovědnost za výběr, použití nebo údržbu jakéhokoli produktu. Za výběr, použití a údržbu jakéhokoli výrobku je odpovědný kupující a koncový uživatel. 11
