1 LIVING Environment Systems Mr. Slim Single a multisplitové systémy pro komerční použití PRODUKTOVÉ INFORMACE 2011/2012

2 Tento katalog Mitsubishi Electric Europe B.V. se neustále snaží o další rozvoj a zlepšení svých produktů. Všechny popisy, ilustrace a charakteristiky v tomto katalogu pouze reprodukují všeobecné informace a nemohou být podkladem pro uzavření smlouvy. Naše společnost si vyhrazuje veškerá práva kdykoliv bez předchozího oznámení a veřejného upozornění změnit technická data a ceny produktů. Dále si vyhrazujeme právo nahradit současná zařízení stávajícího programu jinými. Dodávky všech druhů zboží podléhají všeobecným podmínkám prodeje společnosti Mitsubishi Electric Europe B.V. Podmínky prodeje mohou být zaslány na požádání. Tento katalog byl vyroben v Německu podle ekologických výrobních postupů z ekologicky nezávadných materiálů. Zobrazení barev jednotek a zařízení v tomto katalogu nemusí být reálné, proto se barvy ve skutečnosti mohou mírně lišit. 02 / Mr. Slim

3 Obsah Všeobecné informace o produktech Výhody a oblasti použití 04 Vysvětlivky ikon 06 Použití v technických místnostech 12 Inverterové jednotky Přehled vnitřních jednotek 14 Přehled venkovních jednotek 15 4-cestné kazetové jednotky Podstropní jednotky 19 Nerezové podstropní jednotky 21 Nástěnné jednotky 23 Stojanové jednotky 26 Potrubní jednotky 28 Potrubní jednotky s m tlakem 31 Dveřní clony a tepelná čerpadla 33 Připojovací rozhraní tepelných výměníků 35 Přehled řídicích systémů 37 Schémata elektrického připojení 38 Množství chladiva a korekční faktory 39 Neinverterové jednotky Přehled vnitřních jednotek 41 Přehled venkovních jednotek 42 4-cestné kazetové jednotky 43 Podstropní jednotky 45 Nerezové podstropní jednotky 47 Nástěnné jednotky 49 Stojanové jednotky 51 Potrubní jednotky 53 Schémata elektrického připojení 55 Množství chladiva a korekční faktory 56 Multisplitový provoz a příslušenství Výhody současného provozu 58 Příslušenství Vnitřní jednotky 59 Řídicí systémy 61 Venkovní jednotky 62 Rozměry a provozní podmínky Rozměrová schémata vnitřních jednotek 65 Rozměrová schémata venkovních jednotek 70 Provozní podmínky, systém značení jednotek 74 Mr. Slim / 03

4 Výhody a oblasti použití Typová řada pro komerční použití Klimatizační zařízení série Mr. Slim jsou určena do objektů středních velikostí. Mohou být instalována jako splitový systém nebo jako paralelní multisplit. Klimatizační zařízení této řady jsou energeticky úsporná s velkým výkonem a snadnou integrací do náročného prostředí. Varianty systémů Rozsah výkonů od 3,5 kw do 44,0 kw pouze chlazení nebo chlazení a topení. Zapojení jako split nebo multisplit v paralelním uspořádání se dvěmi, třemi nebo čtyřmi vnitřními jednotkami. Vnitřní jednotky v kazetovém, podstropním, potrubním, nástěnném a stojanovém provedení s jednoduchou montáží. Energeticky úsporné venkovní jednotky Non-Inverter, Standard-Inverter a Power Inverter. Zdroj el. napětí 230 V, 1 fáze, 50 Hz nebo 400 V, 3 fáze, 50 Hz. Výhody na první pohled Standardní výbava: Vysoceúčinný filtr s dlouhou životností. Čerpadlo kondenzátu u všech vnitřních kazetových jednotek. Venkovní jednotky jsou předplněny ekologickým chladivem R4A. Funkce vytápění Velmi vysoké COP zajišťuje topný výkon zařízení i při ch venkovních teplotách. Standardní zdroje tepla mohou být v mnoha případech zcela nahrazeny systémy tepelných čerpadel. Single split Paralelní multisplit 1/2 hladina akust. tlaku NOC 47dB* (v chladicím režimu) DEN 50dB (v chladicím režimu) Funkce Low-Noise 04 / Mr. Slim

5 Tichý provoz Hlukově optimalizované opláštění vnitřních jednotek od 27 db(a) tyto jednotky jsou při provozu velmi tiché. Venkovní jednotky s tichým provozem nepotřebují žádná dodatečná zařízení na tlumení hluku, což je velkou výhodou pro hustě osídlené nebo komerční oblasti. Funkce Low Noise snižuje hladinu akustického tlaku o 3 db(a), což odpovídá polovině pociťované hladiny hluku. Vysoký citelný chladicí výkon Vysoký citelný chladicí výkon vnitřních jednotek zajišťuje komfortní mikroklima bez nadměrného vysoušení vzduchu v místnosti. Speciální funkce Automatické přepínání mezi chladicím a topným režimem u všech tepelných čerpadel. Zimní regulace zajišťuje chlazení při venkovních teplotách do -15 C (na místě chráněném proti větru), což je důležité např. pro technické místnosti, u kterých je nutné odvádět tepelné zisky v průběhu celého roku. Snadná montáž a údržba Není potřeba samostatný přívod el. napětí pro vnitřní jednotky až do velikosti P140. Elektrické napětí a datová komunikace jsou vedeny pomocí čtyřžilového kabelu z venkovní jednotky k vnitřním jednotkám. S venkovními jednotkami PUHZ-RP200/250YKA může délka vedení dosahovat až 120 m. Řízení A-CONTROL Nové řízení A-CONTROL umožňuje přímou komunikaci mezi vnitřní a venkovní jednotkou. Pomocí dálkového ovládání na vnitřní jednotce může být pohodlně zobrazeno až 180 servisních parametrů a chybových hlášení (volitelná funkce Easy Maintenance). Alternativně k systémům centrálního řízení inteligentních budov (přes LonWorks nebo centrální řídicí systémy). Připojení dveřních clon Jednotky řady Power Inverter mohou být použity i k provozování systémů dveřních clon. Dveřní clony komunikují s venkovními jednotkami prostřednictvím nového rozhraní od Mitsubishi Electric. Systém dveřní clony Dveřní clona Dálkové ovládání Venkovní jednotka Mr. Slim / 05

6 VYSVĚTLIVKY IKON Funkce: komfort / kvalita vzduchu ON/OFF Časovač zap./vyp. AUTO Automatická regulace ventilátoru S časovačem zap./vyp. můžete nastavit pevné časy zapnutí a vypnutí klimatizace. 7 Weekly Týdenní časovač S týdenním časovačem dálkového ovládání PAR-21MAA a můžete nastavit až 8 spínacích časů pro jeden den. Jednotku můžete flexibilně zapnout nebo vypnout. Kromě toho můžete v každém spínacím čase nastavit požadovanou teplotu v místnosti. Tak může být zařízení řízeno dle individuálních požadavků. Automatická regulace ventilátoru zajištuje optimální množství vzduchu v závislosti na požadovaném chladicím/topném výkonu. Krátce po spuštění jednotky, kdy je potřeba nejvyšší výkon, bude jednotka automaticky přepnuta do vysokého stupně otáček ventilátoru. Jakmile se však bude teplota v místnosti blížit nastavené hodnotě, jednotka automaticky sníží stupeň otáček ventilátoru. SWING Horizontální kývání žaluzie S funkcí horizontálního kývání žaluzie se dosáhne optimálního rozdělení vzduchu v místnost. Vzduchová žaluzie se pohybuje sem a tam a stará se o to, aby všechny oblasti místnosti byly zásobeny klimatizovaným vzduchem. Funkce: technika Zubadan Inverter Výkon Zubadanu Zubadan od Mitsubishi Electric S patentovanou inverterovou technologií Zubadan je k dispozici dostatečný topný výkon i při ch teplotách. Až do venkovní teploty -15 C dodává Zubadan ještě plný topný výkon a rozsah použití byl rozšířen až do teploty -25 C. Díky tomu není nutné zbytečně předimenzovávat jednotky pro provoz v režimu vytápění. Topný výkon 0 % 75 % 50 % 25 % Běžné inverterové tepelné čerpadlo Jednotkám byl optimalizován i režim odmrazování. Intervaly mezi odmrazováním činí až 150 minut a doba trvání odmrazování je ve srovnání s běžnými jednotkami o 50 % kratší. 0 % Venkovní teplota ºC +7 Odmrazování Teplotní nárůst (A) Topný výkon (kw) kw teplota na výfuku 45 C Rychlý náběh Zubadanu 45 C v min. min. Výfuk dosáhne 50 C 50 % kratší Stabilní 19 min. Běžný inverter 45 C po 19 min. 8 h 9 h h 11 h 12 h 13 h 14 h 15 h h 17 h 18 h 19 h 20 h (min.) Teplota výfuku ºC (A) Nepřetržitý provoz od 150 min. Teplota v místnosti ºC Venkovní teplota ºC Trvání provozu (min.) Odmrazovací cyklus trvá v průměru jen 3 minuty a interval mezi cykly odmrazování je až 150 minut. S technologií Zubadan se zkrátí doba náběhu o 50 %. Jen krátce po spuštění je k dispozici plný topný výkon. 06 / Mr. Slim

7 VYSVĚTLIVKY IKON Funkce: technika POWER INVERTER Power Inverter STANDARD INVERTER Standard Inverter Venkovní jednotky série Power Inverter nabízejí obzvlášt energetický úsporný provoz. Díky použití speciálních zasobníků chladiva určených k podchlazení chladiva a dvou individuálně řízených expanzních ventilů pracují jednotky za každého provozního stavu při optimálních podmínkách. To se odráží i ve třídě energetické účinnosti těchto zařízení. 25 z 31 jednotek je v energetické třídě A. Venkovní jednotky Standard Inverter nabízejí atraktivní vstup do inverterové technologie. Jednotky jsou vybaveny plynulou regulací výkonu, takže je k dispozici vždy pouze takový výkon, jaká je jeho aktuální potřeba. Proto se tyto jednotky pyšní velkou úsporou elektrické energie ve srovnání s běžnými On/Off systémy. Dále se tyto jednotky vyznačují nízkou hladinou akustického tlaku a možností dlouhého vedení chladiva až 0 m, což je ideální pro možnost flexibilní instalace. Porovnání spotřeby el. energie (v kwh) 3,532 Tepelný výměník Kompresor Zásobník chladiva Tepelný výměník 70 % Úspora 1,074 LEV1 LEV2 Zásobník chladiva a 2 expanzní ventily zajišťují maximální možnou účinnost. Neinverterová jednotka (8 let starý model) Power Inverter Mr. Slim / 07

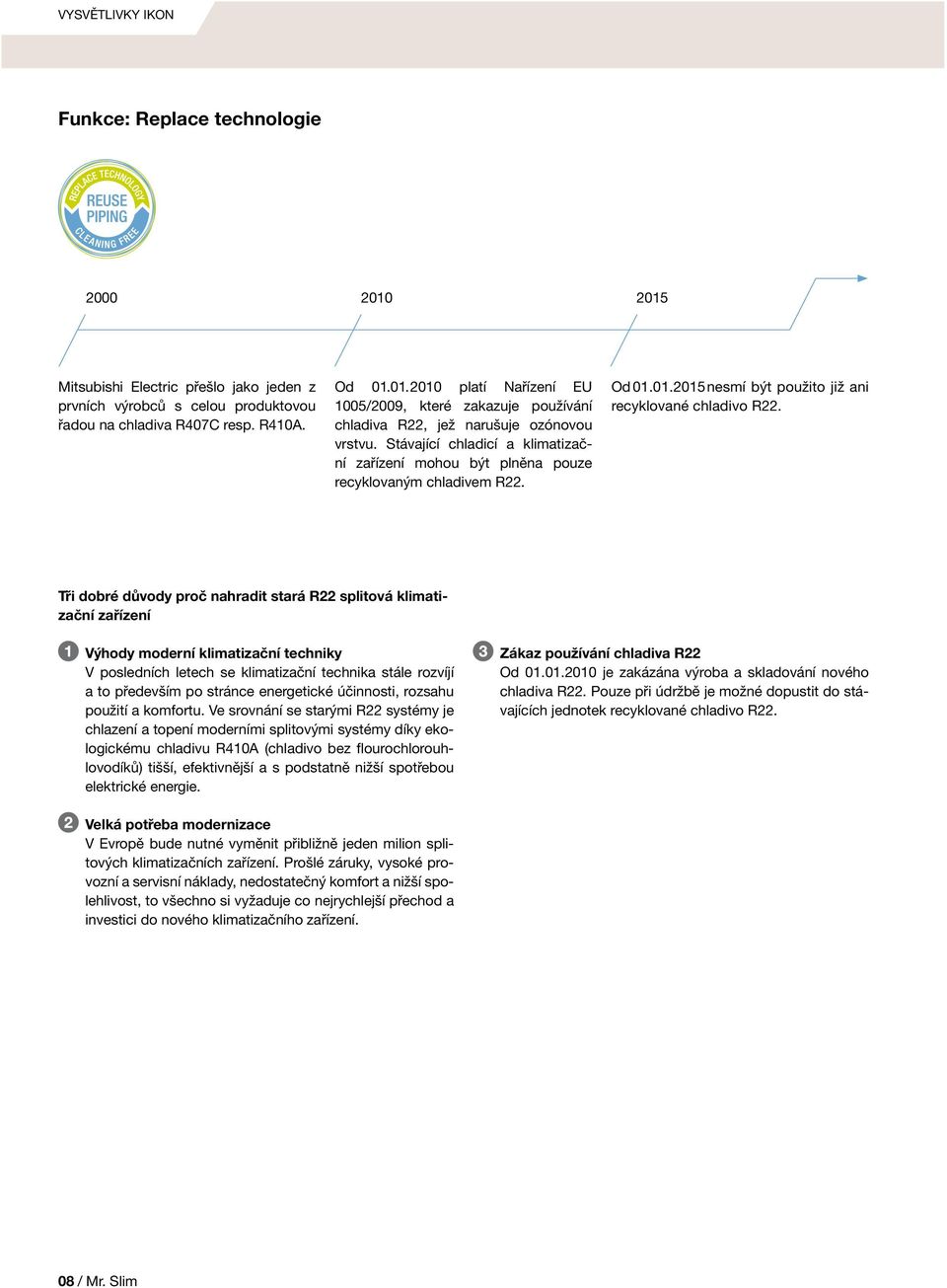

8 VYSVĚTLIVKY IKON Funkce: Replace technologie Mitsubishi Electric přešlo jako jeden z prvních výrobců s celou produktovou řadou na chladiva R407C resp. R4A. Od platí Nařízení EU 05/2009, které zakazuje používání chladiva R22, jež narušuje ozónovou vrstvu. Stávající chladicí a klimatizační zařízení mohou být plněna pouze recyklovaným chladivem R22. Od nesmí být použito již ani recyklované chladivo R22. Tři dobré důvody proč nahradit stará R22 splitová klimatizační zařízení Výhody moderní klimatizační techniky V posledních letech se klimatizační technika stále rozvíjí a to především po stránce energetické účinnosti, rozsahu použití a komfortu. Ve srovnání se starými R22 systémy je chlazení a topení moderními splitovými systémy díky ekologickému chladivu R4A (chladivo bez flourochlorouhlovodíků) tišší, efektivnější a s podstatně nižší spotřebou elektrické energie. Zákaz používání chladiva R22 Od je zakázána výroba a skladování nového chladiva R22. Pouze při údržbě je možné dopustit do stávajících jednotek recyklované chladivo R22. Velká potřeba modernizace V Evropě bude nutné vyměnit přibližně jeden milion splitových klimatizačních zařízení. Prošlé záruky, vysoké provozní a servisní náklady, nedostatečný komfort a nižší spolehlivost, to všechno si vyžaduje co nejrychlejší přechod a investici do nového klimatizačního zařízení. 08 / Mr. Slim

9 VYSVĚTLIVKY IKON Funkce: Replace technologie Příklad klimatizace obchodu Stará R22 jednotka Nová R4A jednotka Chladicí výkon kw Elektrický příkon kw 22,73 13,89 COP 2,2 3,6 Provozní hodiny h Úspora Úspora (%) Roční spotřeba energie kwh , , ,77 kwh 39 % Náklady na energii / rok EUR 8.181, , ,82 EUR 39 % Emise CO 2 kg/a , , ,13 kg 39 % Příklad klimatizace serverovny Stará R22 jednotka Nová R4A jednotka Chladicí výkon kw 12,5 12,5 Elektrický příkon kw 5,68 3,66 COP 2,2 3,41 Provozní hodiny h Úspora Úspora (%) Roční spotřeba energie kwh , ,00.0 kwh 35 % Náklady na energii / rok EUR 8.179, , EUR 35 % Emise CO 2 kg/a , , kg 35 % Technologie Replace se scrollovými kompresory Pro velká klimatizační zařízení užívaná především pro komerční účely s délkou potrubí až 0 metrů, vyvinulo Mitsubishi Electric nový Scroll kompresor, který se dá díky speciální vnitřní povrchové úpravě použít i na staré potrubní systémy s chladivem R22. Při kompresi, kdy je v kompresoru vysoká teplota, může dojít k rozkladu zbytků minerálních složek oleje. Díky nové povrchové úpravě v kompresoru vzniká méně třecího tepla a to znemožňuje rozklad starého minerálního oleje a tvorbu agresívních látek. Touto novou technologií jsou standardně vybaveny všechny jednotky série Standard Inverter, Power Inverter a Zubadan. Příklad obchod U splitových jednotek s délkou vedení chladiva až 0 metrů je možné díky novému scrollovému kompresoru opětovně použít stávající vedení chladiva. Mr. Slim / 09

10 VYSVĚTLIVKY IKON Funkce: instalace / údržba Fresh-air intake -15 C Low-temperature Cooling Připojení čerstvého vzduchu Přes standardní napojení je možné přivést do prostoru čerstvý vzduch. Množství čerstvého vzduchu může být až % jmen. objem. průtoku příslušné vnitřní jednotky. Pro přívod čerstvého vzduchu z venk. prostředí je zapotřebí podpůrný ventilátor. Zimní regulace až do -15 C S integrovanou zimní regulací je možné chladit až do venk. teploty -15 C. Otáčky ventilátoru venk. jednotky budou automat. sníženy tak, aby byl zaručen stabilní kondenz. tlak. Pokud bude venk. jednotka vystavena silnému větru, je zapotřebí ochranný panel proti větru, který se dodává jako volitelné příslušenství. Refrigerant Status Check Auto Restart Kontrola množství chladiva S automatickou kontrolou množství chladiva se dá jednoduše přezkoušet těsnost systému. Tato funkce může být aktivována přes kabelové dálkové ovládání. Upozornění: Možné pouze s kabelovými dálkovými ovládáními typu PAR-21MAA a. Restart po výpadku elektrického napětí Jednotky automaticky nastartují po výpadku elektrického napětí s posledním zvoleným nastavením. Tím je zajištěna vysoká provozní bezpečnost. - C Low-temperature Cooling Zimní regulace až do - C S integrovanou zimní regulací je možné provozovat chladicí režim až do venkovní teploty vzduchu - C. Otáčky ventilátoru venkovní jednotky budou automaticky sníženy tak, aby byl zaručen stabilní kondenzační tlak. Pokud bude venkovní jednotka vystavena silnému větru, je zapotřebí ochranný panel proti větru, který se dodává jako volitelné příslušenství. R 4 A Pre-charged Předplněno chladivem R4A Pro snadnou montáž jsou venkovní jednotky předplněny chladivem na 30 metrů dlouhé vedení chladiva (dle typu jednotky). / Mr. Slim

11 VYSVĚTLIVKY IKON Funkce: instalace / údržba Rotation Back-up Funkce zálohování Speciálně u technických místností, kde se často provozují dvě jednotky s funkcí 0% zálohy. S funkcí zálohování můžeme nyní kompenzovat provozní hodiny jednotek, což znamená automatické přepínání jednotek po uplynutí zvoleného intervalu tak, aby obě jednotky byly stejnoměrně opotřebené. Dále můžeme touto funkcí realizovat poruchové přepínání. Tzn. že při poruše jedné jednotky se automaticky spustí druhá. Pro tuto funkci není zapotřebí žádné speciální příslušenství, pouze je nutné kabelové dálkové ovládání PAR-21MAA nebo. Následující funkce je možné aktivovat: -15 C Low-temperature Heating Drain Lift Up Režim tepelného čerpadla S funkcí tepelného čerpadla lze energeticky úsporně vytápět místnosti. Díky vysoké účinnosti i při ch teplotách je také minimální spotřeba elektrické energie. V mnoha případech můžeme nahradit běžný topný systém tepelným čerpadlem. Čerpadlo kondenzátu Jednotky s tímto symbolem již mají ve standardu integrované čerpadlo kondenzátu pro snadný odvod zkondenzované vody. Dopravní čerpadla je závislá na typu vnitřní jednotky. Rotace: Systémy se automaticky střídají v provozu ve stanovených intervalech od 1 do 28 dní. Díky tomu mají obě jednotky stejné provozní doby. Back Up (záloha): Při poruše jednoho systému automaticky startuje druhý systém. Join In: Pokud je překročena nastavená teplota o určitou hodnotu, automaticky se připíná i druhá jednotka. Při dosažení nastavené teploty se druhá jednotka zase automaticky vypne. Funkce Join In je k dispozici pouze při chladicím režimu. Multi Split Multisplit Při multisplitovém použití lze připojit až 4 vnitřní jednotky na jednu venkovní jednotku (dle výkonu a typu). Takže můžeme optimálně klimatizovat také velké místnosti nebo obchody. Prosím vemte na vědomí povolené kombinace jednotek. Je možné klimatizovat pouze jednu zónu. Upozornění: Tato funkce není k dispozici u multisplitových aplikací. Funkce zálohování Provozní doba Alarm Překročení teploty Systém 1 PAR-21MAA Systém 2 Mr. Slim / 11

12 Použití v technických místnostech Jednotky z výrobní řady Mr. Slim jsou ideální pro klimatizování technických místností. Vysoký citelný chladicí výkon Díky velkoplošnému tepelnému výměníku a velkým objemovým průtokům vzduchu dosahují jednotky ch hodnot citelného chladicího výkonu. Tím je zajištěna klimatizace i u místností s nižší vlhkostí vzduchu. Obzvlášť ch hodnot citelného chladicího výkonu dosahují následující kombinace venkovních jednotek série Power Inverter a podstropních jednotek: Jmenovitý chladicí výkon 7,1 kw,0 kw 12,5 kw Vnitřní jednotka PCA-RP0KA PCA-RP140KA PCA-RP140KA Venkovní jednotka PUHZ-RP71VHA PUHZ-RP0YKA PUHZ-RP125YKA Citelný chladicí výkon 95 % 86 % 79 % Efektivní citelný chladicí výkon 6,7 kw 8,6 kw 9,9 kw Podmínky měření: venkovní teplota 35 C, teplota v místnosti 22 C, relativní vlhkost vzduchu 45 % Funkce zálohování S funkcí zálohování je zajištěna klimatizace i při výpadku jednoho systému. Nastavení a monitorování Přes externí vstupy a výstupy se dá kdykoliv zjistit provozní stav jednotek. Detaily k možnostem řízení najdete na straně / Mr. Slim

13 Lorem / Ipsum e Inverter Mr. Slim / 13

14 Přehled / vnitřní jednotky Inverter chlazení a topení Číslo stránky Výkonová řada Chladicí výkon (kw) Topný výkon (kw) ,5 5,0 6,0 7,1,0 12,5 14,0 19,0 22,0 38,0 44,0 4,0 4,5 7,0 8,0 11,0 14,0,0 22,4 27,0 44,8 54,0 4-cestné kazetové jednotky PLA-RP BA -18 Podstropní jednotky PCA-RP KAQ Nerezové podstropní jednotky PCA-RP HAQ Nástěnné jednotky PKA-RP HAL Nástěnné jednotky PKA-RP KAL Stojanové jednotky PSA-RP GA Potrubní jednotky PEAD-RP JAQ Potrubní jednotky, tlak PEA-RP GAQ / Mr. Slim

15 Venkovní jednotky ,5 5,0 6,0 7,1,0 12,5 14,0 19,0 22,0 4,0 4,5 7,0 8,0 11,0 14,0,0 22,4 27,0 Výkonová řada Chladicí výkon (kw) Topný výkon (kw) Standard Inverter SUZ-KA, PUHZ-P SUZ-KA35VA SUZ-KA50/60/71VA PUHZ-P0VHA/YHA STANDARD INVERTER PUHZ-P125/140VHA/YHA PUHZ-P200/250YHA Power Inverter PUHZ-RP PUHZ-RP35/50VHA POWER INVERTER PUHZ-RP60/71VHA PUHZ-RP0/125/140YKA, PUHZ-RP200/250YKA Zubadan Inverter PUHZ-HRP PUHZ-HRP71/0VHA, PUHZ-HRP0/125YHA VHA: 230V, 1 fáze, 50 Hz / YHA: 400V, 3 fáze, 50 Hz Mr. Slim / 15

16 PLA PLA-RP SUZ-KA35VA SUZ-KA5 60/71VA PUHZ-P0VHA/YHA PUHZ-P125/140VHA/YHA 4-cestné kazetové jednotky Split / Standard Inverter / chlazení nebo topení wireless wired PUHZ PUHZ PLA-RP - 4-cestné kazetové jednotky, chlazení / topení, dálkové ovládání není součástí dodávky Označení vnitřní jednotky PLA-RP35BA PLA-RP50BA PLA-RP60BA PLA-RP71BA PLA-RP0BA PLA-RP125BA PLA-RP140BA Chladicí výkon (kw) 3,6 (1,0 3,9) 5,5 (1,1 5,6) 6,1 (1,1 6,3) 7,1 (0,9 8,1) 9,4 (4,9 11,2) 12,3 (5,5 14,0) 13,6 (5,5 15,0) Topný výkon (kw) 4,1 (0,9 5,0) 5,9 (1,1 7,2) 6,9 (0,9 8,0) 8,0 (0,9,2) 11,2 (4,5 12,5) 14,0 (5,0,0),0 (5,0 18,0) EER chlazení 3,30 3,22 3,26 3,49 3,01 3,01 2,61 COP topení 3,94 3,66 3,50 3,69 3,48 3,48 3,21 Energetická třída chlazení/topení A / A A / A A / B A / A B / B B / B D / C Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) střední 1 střední Hmotnost (s panelem) (kg) 22 (28) 22 (28) 23 (29) 23 (29) 25 (31) 25 (31) 27 (33) Rozměry (panelu) (mm)* 840 () 840 () 258 (35) 840 () 840 () 258 (35) 840 () 840 () 258 (35) 840 () 840 () 258 (35) 840 () 840 () 298 (35) 840 () 840 () 298 (35) 840 () 840 () 298 (35) Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 0,22 0,36 0,36 0,51 1,0 1,0 1, * Viditelná dekoračního panelu. Dekorační panel PLP-6BA, dálkové ovládání není součástí dodávky. Hladina akustického tlaku měřená ve vzdálenosti 1,5 m pod vnitřní jednotkou. Standard Inverter, chlazení / topení Označení 230 V venkovní jednotky SUZ-KA35VA SUZ-KA50VA SUZ-KA60VA SUZ-KA71VA PUHZ-P0VHA PUHZ-P125VHA PUHZ-P140VHA Označení 400 V venkovní jednotky PUHZ-P0YHA PUHZ-P125YHA PUHZ-P140YHA Příkon včetně vnitřní jednotky (kw) chlazení topení 1,09 1,11 1,71 1,82 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 47 / / / / / / / Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 1,05 1,6 1,8 2,0 3,0 4,5 4,5 Průměr připojení chladiva Ø (mm) kap. plyn * Předplněno chladivem pro délku vedení (jedna trasa) SUZ: 7 m, PUHZ-P0: 20 m, PUHZ-P125/140: 30 m ,87 2,11 6 Zdroj napětí 230 V (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, , 1, , 1, 50 Zdroj napětí 400 V (V, fáze, Hz) , 3+N, , 3+N, , 3+N, 50 Provozní el. proud 230 V chlazení/topení (A) 4,77 / 4,97 7,0 / 6,6 8,71 /,11,81 /,41 12,26 / 12,62 17,37 /,74 22,48 / 21,31 Provozní el. proud 400 V chlazení/topení (A) 4,78 / 5,05 6,18 / 6,09 7,92 / 7,58 Doporučená velikost jištění 230 V (A) Doporučená velikost jištění 400 V (A) 2,04 2,17 3,12 3,28 4,09 4,11 5,21 4,98 Dálková ovládání Typové označení PAR-21MAA PLP-6BALM Popis Kabelové dálkové ovládání Deluxe Kabelové dálkové ovládání Dekorační panel včetně infračerveného dálkového ovládání / Mr. Slim

17 PLA PUHZ-RP35/50VHA PUHZ-RP60/71VHA PUHZ-RP0-140VKA/YKA PLA-RP 4-cestné kazetové jednotky Split / Power Inverter / chlazení nebo topení wireless wired PUHZ PLA-RP - 4-cestné kazetové jednotky, chlazení / topení, dálkové ovládání není součástí dodávky Označení vnitřní jednotky PLA-RP35BA PLA-RP50BA PLA-RP60BA PLA-RP71BA PLA-RP0BA PLA-RP125BA PLA-RP140BA Chladicí výkon (kw) 3,6 (1,6 4,5) 5,0 (2,3 5,6) 6,0 (2,7 6,7) 7,1 (3,3 8,1),0 (4,9 11,4) 12,5 (5,5 14,0) 14,0 (5,5 15,3) Topný výkon (kw) 4,1 (1,6 5,2) 6,0 (2,5 7,3) 7,0 (2,8 8,2) 8,0 (3,5,2) 11,2 (4,5 14,0) 14,0 (5,0,0),0 (5,0 18,0) EER chlazení 3,36 3,23 3,75 3,74 4,18 3,41 3,21 COP topení 3,66 3,61 3,85 4,21 4,61 4,0 3,7 Energetická třída chlazení/topení A / A A / A A / A A / A A / A A / A A / A Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) střední 1 střední Hmotnost (s panelem) (kg) 22 (28) 22 (28) 23 (29) 23 (29) 25 (31) 25 (31) 27 (33) Rozměry (panelu) (mm)* 840 () 840 () 258 (35) 840 () 840 () 258 (35) 840 () 840 () 258 (35) 840 () 840 () 258 (35) 840 () 840 () 298 (35) 840 () 840 () 298 (35) 840 () 840 () 298 (35) Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 0,22 0,36 0,36 0,51 1,0 1,0 1, * Viditelná dekoračního panelu. Dekorační panel PLP-6BA, dálkové ovládání není součástí dodávky. Hladina akustického tlaku měřená ve vzdálenosti 1,5 m pod vnitřní jednotkou. Power Inverter, chlazení / topení Označení venkovní jednotky PUHZ-RP35VHA PUHZ-RP50VHA PUHZ-RP60VHA PUHZ-RP71VHA PUHZ-RP0YKA PUHZ-RP125YKA PUHZ-RP140YKA Příkon včetně vnitřní jednotky (kw) chlazení topení * Předplněno chladivem pro délku vedení 30 m (jedna trasa). 1,07 1,12 1,55 1,66 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 44 / / / / / / / Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 2,2 2,5 3,5 3,5 5,0 5,0 5,0 Průměr připojení chladiva Ø (mm) kap. plyn ,6 1,82 Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 3+N, , 3+N, , 3+N, 50 Provozní el. proud chlazení/topení (A) 4,0 / 4,23 6,2 / 6,47 8,71 /,11 8,0 / 9,74 3,8 / 4,33 4,9 / 5,41 6,5 / 6,37 Doporučená velikost jištění (A) ,90 1,90 2,39 2,43 3,67 3,5 4,36 4,32 Dálková ovládání Typové označení PAR-21MAA PLP-6BALM Popis Kabelové dálkové ovládání Kabelové dálkové ovládání Deluxe Dekorační panel včetně infračerveného dálkového ovládání Mr. Slim / 17

18 PLA PLA-RP PUHZ-HRP71-125VHA/YHA 4-cestné kazetové jednotky Split / Zubadan Inverter / chlazení nebo topení wireless wired PLA-RP - 4-cestné kazetové jednotky, chlazení / topení, dálkové ovládání není součástí dodávky Označení vnitřní jednotky PLA-RP71BA PLA-RP0BA PLA-RP0BA PLA-RP125BA Chladicí výkon (kw) 7,1 (4,9 8,1),0 (4,9 11,4),0 (4,9 11,4) 12,5 (5,5 14,0) Topný výkon (kw) 8,0 (4,5,2) 11,2 (14,0 4,5) 11,2 (4,5 11,2) 14,0 (5,0,0) Topný výkon při -15 C (kw) 8,0 11,2 11,2 14,0 EER chlazení 3,66 4,1 4,00 3,30 COP topení 4,21 4,41 4,31 3,92 Energetická třída chlazení/topení A / A A / A A / A A / A Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) střední 1 střední Hmotnost (s panelem) (kg) 23 (29) 25 (31) 25 (31) 25 (31) Rozměry (panelu) (mm)* 840 () 840 () 258 (35) 840 () 840 () 298 (35) 840 () 840 () 298 (35) 840 () 840 () 298 (35) Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 0,51 1,0 1,0 1, * Viditelná dekoračního panelu. Dekorační panel PLP-6BA, dálkové ovládání není součástí dodávky. Hladina akustického tlaku měřená ve vzdálenosti 1,5 m pod vnitřní jednotkou. Zubadan Inverter chlazení / topení Označení venkovní jednotky PUHZ-HRP71VHA PUHZ-HRP0VHA PUHZ-HRP0YHA PUHZ-HRP125YHA Příkon včetně vnitřní jednotky (kw) chlazení topení * Předplněno chladivem pro délku vedení 30 m (jedna trasa). 1,94 1,9 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 51 / / / / 52 Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 5,5 5,5 5,5 5,5 Průměr připojení chladiva Ø (mm) kap. plyn 2,44 2,54 Zdroj napětí (V, fáze, Hz) 230, 1, , 1, , 3+N, , 3+N, 50 Provozní el. proud (A) chlazení topení 8,09 8,94 11,1 11,28 3,69 3,74 4,92 4,91 Doporučená velikost jištění (A) ,5 2,6 3,79 3,57 Dálková ovládání Typové označení PAR-21MAA PLP-6BALM Popis Kabelové dálkové ovládání Deluxe Kabelové dálkové ovládání Dekorační panel včetně infračerveného dálkového ovládání 18 / Mr. Slim

19 PCA SUZ-KA50-71VA PUHZ-P0VHA/YHA PUHZ-P125/140VHA/YHA PCA-RP Podstropní jednotky Split / Standard Inverter / chlazení nebo topení wireless wired PUHZ PUHZ PCA-RP - podstropní jednotky, chlazení / topení, dálkové ovládání není součástí dodávky Označení vnitřní jednotky PCA-RP50KAQ PCA-RP60KAQ PCA-RP71KAQ PCA-RP0KAQ PCA-RP125KAQ PCA-RP140KAQ Chladicí výkon (kw) 5,0 (1,1 5,6) 5,7 (1,1 6,3) 7,1 (0,9 8,1) 9,4 (4,9 11,2) 12,3 (5,5 14,0) 13,6 (5,5 15,0) Topný výkon (kw) 5,5 (0,9 6,6) 6,9 (0,9 8,0) 7,9 (0,9,2) 11,2 (4,5 12,5) 14,0 (5,0,0),0 (5,0 18,0) EER chlazení 3,01 3,22 3,45 3,00 3,01 2,81 COP topení 3,22 3,42 4,03 3,41 3,40 3,41 Energetická třída chlazení/topení B / C A / B A / A C / B B / C C / B Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) střední 1 střední Hmotnost (kg) Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 0,37 0,39 0,42 0,65 0,76 0, Hladina akustického tlaku měřená ve vzdálenosti 1 m před a 1 m pod jednotkou. Standard Inverter, chlazení / topení Označení 230 V venkovní jednotky SUZ-KA50VA SUZ-KA60VA SUZ-KA71VA PUHZ-P0VHA PUHZ-P125VHA PUHZ-P140VHA Označení 400 V venkovní jednotky PUHZ-P0YHA PUHZ-P125YHA PUHZ-P140YHA Příkon včetně vnitřní jednotky (kw) chlazení topení 1,66 1,71 1,77 2,02 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 53 / / / / / / Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 1,6 1,8 2,0 3,0 4,5 4,5 Průměr připojení chladiva Ø (mm) kap. plyn * Předplněno chladivem pro délku vedení (jedna trasa) SUZ: 7 m, PUHZ-P0: 20 m, PUHZ-P125/140: 30 m Zdroj napětí 230 V (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, , 1, 50 Zdroj napětí 400 V (V, fáze, Hz) , 3+N, , 3+N, , 3+N, 50 Provozní el. proud 230 V chlazení/topení (A) 7,0 / 6,6 8,71 /,11,81 /,41 12,26 / 12,62 17,37 /,74 22,48 / 21,31 Provozní el. proud 400 V chlazení/topení (A) 4,78 / 5,05 6,18 / 6,09 7,92 / 7,58 Doporučená velikost jištění 230 V (A) Doporučená velikost jištění 400 V (A) 2,06 1,96 3,13 3,28 4,09 4,12 4,84 4,69 Dálková ovládání Typové označení PAR-21MAA PAR-SL94B-E Popis Kabelové dálkové ovládání Deluxe Kabelové dálkové ovládání Infračervené dálkové ovládání Mr. Slim / 19

20 PCA PCA-RP PUHZ-RP50VHA PUHZ-RP60/71VHA PUHZ-RP0-140YKA Podstropní jednotky Split / Power Inverter / chlazení nebo topení wireless wired PCA-RP - podstropní jednotky, chlazení / topení, dálkové ovládání není součástí dodávky Označení vnitřní jednotky PCA-RP50KAQ PCA-RP60KAQ PCA-RP71KAQ PCA-RP0KAQ PCA-RP125KAQ PCA-RP140KAQ Chladicí výkon (kw) 5,0 (2,3 5,6) 6,0 (2,7 6,7) 7,1 (3,3 8,1),0 (4,9 11,4) 12,5 (5,5 14,0) 14,0 (6,2 15,3) Topný výkon (kw) 5,5 (2,5 6,6) 7,0 (2,8 8,2) 8,0 (3,5,2) 11,2 (4,5 14,0) 14,0 (5,0,0),0 (5,7 18,0) EER chlazení 3,21 4,00 3,62 3,80 3,22 3,21 COP topení 3,62 3,61 3,50 3,71 3,61 3,61 Energetická třída chlazení/topení A / A A / A A / A A / A A / A A / A Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) střední 1 střední Hmotnost (kg) Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 0,37 0,39 0,42 0,65 0,76 0, Hladina akustického tlaku měřená ve vzdálenosti 1 m před a 1 m pod jednotkou. Power Inverter, chlazení / topení Označení venkovní jednotky PUHZ-RP50VHA PUHZ-RP60VHA PUHZ-RP71VHA PUHZ-RP0YKA PUHZ-RP125YKA PUHZ-RP140YKA Příkon včetně vnitřní jednotky (kw) chlazení topení * Předplněno chladivem pro délku vedení 30 m (jedna trasa). 1,67 1,71 1,63 2,03 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 44 / / / / / / Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 2,5 3,5 3,5 5,0 5,0 5,0 Průměr připojení chladiva Ø (mm) kap. plyn 6 12 Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 3+N, , 3+N, , 3+N, 50 Provozní el. proud chlazení/topení (A) 6,2 / 6,47 8,71 /,11 8,0 / 9,74 3,8 / 4,33 4,9 / 5,41 6,5 / 6,37 Doporučená velikost jištění (A) ,14 2,23 2,63 3,02 3,88 3,88 4,36 4,43 Dálková ovládání Typové označení PAR-21MAA PAR-SL94B-E Popis Kabelové dálkové ovládání Deluxe Kabelové dálkové ovládání Infračervené dálkové ovládání 20 / Mr. Slim

21 PCA PUHZ-P125VHA/YHA PCA-RP Podstropní nerezové jednotky Split / Standard Inverter / chlazení nebo topení PCA-RP - podstropní nerezové jednotky, chlazení / topení, dálkové ovládání není součástí dodávky Označení vnitřní jednotky PCA-RP125HAQ Chladicí výkon (kw) 12,3 (5,5 14,0) Topný výkon (kw) 13,8 (5,0,0) EER chlazení 2,81 COP topení 3,21 Energetická třída chlazení/topení C / C Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) Hmotnost (kg) 56 Zdroj napětí (V, fáze, Hz) , 1, 50 Provozní el. proud (A) 1,01 Hladina akustického tlaku měřená ve vzdálenosti 1 m před a 1 m pod jednotkou. Standard Inverter, chlazení / topení Označení 230 V venkovní jednotky PUHZ-P125VHA Označení 400 V venkovní jednotky PUHZ-P125YHA Příkon včetně vnitřní jednotky (kw) chlazení topení 4,38 4,30 Objemový průtok vzduchu (m 3 /h) 6000 Hladina akustického tlaku db(a) chlazení/topení 51 / 55 Hmotnost (kg) 99 Celková délka vedení (m) 50 Max. výškový rozdíl (m) 30 Množství chladiva (kg)* 4,5 Průměr připojení chladiva Ø (mm) kap. plyn * Předplněno chladivem pro délku vedení 30 m (jedna trasa). Zdroj napětí 230 V (V, fáze, Hz) , 1, 50 Zdroj napětí 400 V (V, fáze, Hz) , 3+N, 50 Provozní el. proud 230 V chlazení/topení (A) 17,37 /,74 Provozní el. proud 400 V chlazení/topení (A) 6,18 / 6,09 Doporučená velikost jištění 230 V (A) 32 Doporučená velikost jištění 400 V (A) Dálková ovládání Typové označení PAR-21MAA Popis Kabelové dálkové ovládání Deluxe Kabelové dálkové ovládání Mr. Slim / 21

22 PCA PCA-RP PUHZ-RP71VHA PUHZ-RP125VKA/YKA Podstropní nerezové jednotky Split / Power Inverter / chlazení nebo topení PCA-RP - podstropní nerezové jednotky, chlazení / topení, dálkové ovládání není součástí dodávky Označení vnitřní jednotky PCA-RP71HAQ PCA-RP125HAQ Chladicí výkon (kw) 7,1 (3,3 8,1) 12,5 (5,5 14,0) Topný výkon (kw) 7,6 (3,5,2) 13,8 (5,0,0) EER chlazení 3,21 3,22 COP topení 3,41 3,41 Energetická třída chlazení/topení A / B A / B Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) Hmotnost (kg) Zdroj napětí (V, fáze, Hz) , 1, , 1, 50 Provozní el. proud (A) 0,53 1,01 Hladina akustického tlaku měřená ve vzdálenosti 1 m před a 1 m pod jednotkou. Power Inverter, chlazení / topení Označení venkovní jednotky PUHZ-RP71VHA PUHZ-RP125YKA Příkon včetně vnitřní jednotky (kw) chlazení topení * Předplněno chladivem pro délku vedení 30 m (jedna trasa). 2,21 2,23 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 47 / / Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 3,5 5,0 Průměr připojení chladiva Ø (mm) kap. plyn Zdroj napětí (V, fáze, Hz) , 1, , 3+N, 50 Provozní el. proud chlazení/topení (A) 8,0 / 9,74 4,9 / 5,41 Doporučená velikost jištění (A) 25 Doporučená velikost jištění 230 V (A) Doporučená velikost jištění 400 V (A) 3,88 4,05 Dálková ovládání Typové označení PAR-21MAA Popis Kabelové dálkové ovládání Deluxe Kabelové dálkové ovládání 22 / Mr. Slim

23 PKA SUZ-KA35VA SUZ-KA50/60VA PUHZ-P0VHA/YHA PAR-SL97A-E PKA-RP-KAL PKA-RP-HAL Nástěnné jednotky Split / Standard Inverter / chlazení nebo topení wireless wired PUHZ PUHZ PKA-RP - nástěnné jednotky, chlazení / topení, infračervené dálkové ovládání je součástí dodávky Označení vnitřní jednotky PKA-RP35HAL PKA-RP50HAL PKA-RP60KAL PKA-RP0KAL Chladicí výkon (kw) 3,5 (1,0 3,9) 4,9 (1,1 5,6) 5,5 (1,1 6,3) 9,4 (4,9 11,2) Topný výkon (kw) 4,0 (0,9 5,0) 5,0 (0,9 7,1) 6,9 (0,9 8,0) 11,2 (4,5 12,5) EER chlazení 3,3 3,01 2,91 3,01 COP topení 3,61 3,22 3,36 3,21 Energetická třída chlazení/topení A / A B / C C / C B / C Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) střední Hmotnost (kg) Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 0,40 0,4 0,43 0, Hladina akustického tlaku měřená ve vzdálenosti 1 m před a 1 m pod jednotkou. Standard Inverter, chlazení / topení Označení 230 V venkovní jednotky SUZ-KA35VA SUZ-KA50VA SUZ-KA60VA PUHZ-P0VHA Označení 400 V venkovní jednotky PUHZ-P0YHA Příkon včetně vnitřní jednotky (kw) chlazení topení 1,06 1,11 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 47 / / / / Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 1,05 1,6 1,8 3,0 Průměr připojení chladiva Ø (mm) kap. plyn 1,63 1,55 * Předplněno chladivem pro délku vedení (jedna trasa) SUZ: 7 m, PUHZ-P0: 20 m, PUHZ-P125/140: 30 m Zdroj napětí 230 V (V, fáze, Hz) , 1, , 1, , 1, , 1, 50 Zdroj napětí 400 V (V, fáze, Hz) , 3+N, 50 Provozní el. proud 230 V chlazení/topení (A) 4,77 / 4,97 7,0 / 6,6 8,71 /,11 12,26 / 12,62 Provozní el. proud 400 V chlazení/topení (A) 4,78 / 5,05 Doporučená velikost jištění 230 V (A) Doporučená velikost jištění 400 V (A) 1,89 2,05 6 3,12 3,49 Dálková ovládání Typové označení PAR-21MAAT-E Popis Kabelové dálkové ovládání Mr. Slim / 23

24 PKA PKA-RP-HAL PKA-RP-KAL PAR-SL97A-E PUHZ-RP35/50VHA PUHZ-RP60/71VHA PUHZ-RP0VKA/YKA Nástěnné jednotky Split / Power Inverter / chlazení nebo topení wireless wired PKA-RP - nástěnné jednotky, chlazení / topení, infračervené dálkové ovládání je součástí dodávky Označení vnitřní jednotky PKA-RP35HAL PKA-RP50HAL PKA-RP60KAL PKA-RP71KAL PKA-RP0KAL Chladicí výkon (kw) 3,6 (1,6 4,5) 4,6 (2,3 5,6) 6,0 (2,7 6,7) 7,1 (3,3 8,1),0 (4,9 11,4) Topný výkon (kw) 4,1 (1,6 5,2) 5,0 (2,5 7,3) 7,0 (2,8 8,2) 7,6 (3,5,2) 11,2 (4,5 14,0) EER chlazení 3,67 3,22 3,90 3,62 3,45 COP topení 3,63 3,62 3,98 3,76 3,61 Energetická třída chlazení/topení A / A A / A A / A A / A A / A Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) střední Hmotnost (kg) Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 0,40 0,4 0,43 0,43 0, Hladina akustického tlaku měřená ve vzdálenosti 1 m před a 1 m pod jednotkou. Power Inverter, chlazení / topení Označení venkovní jednotky PUHZ-RP35VHA PUHZ-RP50VHA PUHZ-RP60VHA PUHZ-RP71VHA PUHZ-RP0YKA Příkon včetně vnitřní jednotky (kw) chlazení topení * Předplněno chladivem pro délku vedení 30 m (jedna trasa). 1,03 1,27 1,63 1,4 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 44 / / / / / Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 2,2 2,5 3,5 3,5 5,0 Průměr připojení chladiva Ø (mm) kap. plyn Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 3+N, 50 Provozní el. proud chlazení/topení (A) 4,0 / 4,23 6,2 / 6,47 8,71 /,11 8,0 / 9,74 3,8 / 4,33 Doporučená velikost jištění (A) ,55 2,01 1,98 2,23 2,93 3,25 Dálková ovládání Typové označení PAR-21MAAT-E Popis Kabelové dálkové ovládání 24 / Mr. Slim

25 PKA PUHZ-HRP0VHA/YHA PAR-SL97A-E PKA-RP KAL Nástěnné jednotky Split / Zubadan Inverter / chlazení nebo topení wireless wired PKA-RP - nástěnné jednotky, chlazení / topení, infračervené dálkové ovládání je součástí dodávky Označení vnitřní jednotky PKA-RP0KAL PKA-RP0KAL Chladicí výkon (kw),0 (4,9 11,4),0 (4,9 11,4) Topný výkon 11,2 (4,5 14,0) 11,2 (4,5 14,0) Topný výkon při -15 C (kw) 11,2 11,2 EER chlazení 3,41 3,41 COP topení 3,61 3,61 Energetická třída chlazení/topení A / A A / A Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) střední Hmotnost (kg) Zdroj napětí (V, fáze, Hz) , 1, , 1, 50 Provozní el. proud (A) 0,57 0,57 Hladina akustického tlaku měřená ve vzdálenosti 1 m před a 1 m pod jednotkou. Zubadan Inverter chlazení / topení Označení venkovní jednotky PUHZ-HRP0VHA PUHZ-HRP0YHA Příkon včetně vnitřní jednotky (kw) chlazení topení * Předplněno chladivem pro délku vedení 30 m (jedna trasa). 2,93 3,1 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 51 / / 52 Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 5,5 5,5 Průměr připojení chladiva Ø (mm) kap. plyn Zdroj napětí (V, fáze, Hz) 230, 1, , 3+N, 50 Provozní el. proud (A) chlazení topení 11,1 11,28 3,69 3,74 Doporučená velikost jištění (A) 40 2,93 3,1 Dálková ovládání Typové označení PAR-21MAAT-E Popis Kabelové dálkové ovládání Mr. Slim / 25

26 PSA PSA-RP71-140GA PUHZ-P0VHA/YHA PUHZ-P125/140VHA/YHA Stojanové jednotky Split / Standard Inverter / chlazení nebo topení PSA-RP - stojanové jednotky, chlazení / topení, kabelové dálkové ovládání je integrováno v jednotce Označení vnitřní jednotky PSA-RP0GA PSA-RP125GA PSA-RP140GA Chladicí výkon (kw) 9,4 (4,9 11,2) 12,3 (5,5 14,0) 13,6 (5,5 15,0) Topný výkon (kw) 11,2 (4,5 12,5) 14,0 (5,0,0),0 (5,0 18,0) EER chlazení 3,01 2,81 2,41 COP topení 3,41 2,81 2,81 Energetická třída chlazení/topení B / B C / D E / D Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) Hmotnost (kg) Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, 50 Provozní el. proud (A) 1,06 1,23 1, Hladina akustického tlaku měřená ve výšce 1 m od jednotky ve vzdálenosti 1 m. Standard Inverter, chlazení / topení Označení 230 V venkovní jednotky PUHZ-P0VHA PUHZ-P125VHA PUHZ-P140VHA Označení 400 V venkovní jednotky PUHZ-P0YHA PUHZ-P125YHA PUHZ-P140YHA Příkon včetně vnitřní jednotky (kw) chlazení topení 3,12 3,28 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 50 / / / 56 Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 3,0 4,5 4,5 Průměr připojení chladiva Ø (mm) kap. plyn Zdroj napětí 230 V (V, fáze, Hz) , 1, , 1, , 1, 50 Zdroj napětí 400 V (V, fáze, Hz) , 3+N, , 3+N, , 3+N, 50 Provozní el. proud 230 V chlazení/topení (A) 12,26 / 12,62 17,37 /,74 22,48 / 21,31 Provozní el. proud 400 V chlazení/topení (A) 4,78 / 5,05 6,18 / 6,09 7,92 / 7,58 Doporučená velikost jištění 230 V (A) Doporučená velikost jištění 400 V (A) * Předplněno chladivem pro délku vedení 30 m (jedna trasa), PUHZ-P0VHA: 20 m. 4,38 4,98 5,64 5,69 26 / Mr. Slim

27 PSA PUHZ-RP71VHA PUHZ-RP0-140VKA/YKA PSA-RP71-140GA Stojanové jednotky Split / Power Inverter / chlazení nebo topení PSA-RP - stojanové jednotky, chlazení / topení, kabelové dálkové ovládání je integrováno v jednotce Označení vnitřní jednotky PSA-RP71GA PSA-RP0GA PSA-RP125GA PSA-RP140GA Chladicí výkon (kw) 7,1 (3,3 8,1),0 (4,9 11,4) 12,4 (5,5 14,0) 13,8 (5,5 15,3) Topný výkon (kw) 7,6 (3,5,2) 11,2 (4,5 14,0) 14,0 (5,0,0),0 (5,0 18,0) EER chlazení 3,23 3,34 3,01 2,81 COP topení 3,41 3,41 3,41 3,22 Energetická třída chlazení/topení A / B A / B B / B C / C Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) Hmotnost (kg) Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 0,66 1,06 1,23 1, Hladina akustického tlaku měřená ve výšce 1 m od jednotky ve vzdálenosti 1 m. Power Inverter, chlazení / topení Označení venkovní jednotky PUHZ-RP71VHA PUHZ-RP0YKA PUHZ-RP125YKA PUHZ-RP140YKA Příkon včetně vnitřní jednotky (kw) chlazení topení * Předplněno chladivem pro délku vedení 30 m (jedna trasa). 2,2 2,23 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 47 / / / / Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 3,5 5,0 5,0 5,0 Průměr připojení chladiva Ø (mm) kap. plyn 2,99 3,28 Zdroj napětí (V, fáze, Hz) , 3+N, , 3+N, , 3+N, , 3+N, 50 Provozní el. proud chlazení/topení (A) 8,0 / 9,74 3,8 / 4,33 4,9 / 5,41 6,5 / 6,37 Doporučená velikost jištění (A) 25 4,12 4,11 4,91 4,97 Mr. Slim / 27

28 PEAD PEAD-RP SUZ-KA35VA SUZ-KA50-71VA PUHZ-P0VHA/YHA PUHZ-P125/140VHA/YHA Potrubní jednotky Split / Standard Inverter / chlazení nebo topení wireless wired PUHZ PUHZ PEAD-RP - potrubní jednotky, chlazení / topení, dálkové ovládání není součástí dodávky Označení vnitřní jednotky PEAD-RP35JAQ PEAD-RP50JAQ PEAD-RP60JAQ PEAD-RP71JAQ PEAD-RP0JAQ PEAD-RP125JAQ PEAD-RP140JAQ Chladicí výkon (kw) 3,6 (1,0 3,9) 4,9 (1,1 5,6) 6,0 (1,1 6,3) 7,1 (0,9 8,1) 9,4 (4,9 11,2) 12,3 (5,5 14,0) 13,6 (5,5 15,0) Topný výkon (kw) 4,1 (0,9 5,0) 5,9 (1,1 7,2) 7,0 (0,9 8,0) 8,0 (0,9,2) 11,2 (4,5 12,5) 14,0 (5,0,0),0 (5,0 18,0) EER chlazení 3,21 2,82 2,81 3,38 3,09 2,84 2,66 COP topení 3,63 3,49 3,38 3,92 3,50 3,41 3,21 Energetická třída chlazení/topení A / A C / B C / C C / C B / B C / B D / C Objemový průtok vzduchu (m 3 /h) Statický tlak (Pa) 35/50/70/ 0/150 Hladina akustického tlaku db(a) /50/70/ 0/ /50/70/ 0/ /50/70/ 0/ /50/70/ 0/ /50/70/ 0/ /50/70/ 0/ Hmotnost (kg) Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 1,07 1,39 1,62 1,97 2,65 2,76 2,78 Hladina akustického tlaku měřená ve vzdálenosti 1 m před a 1 m pod jednotkou. Standard Inverter, chlazení / topení Označení 230 V venkovní jednotky SUZ-KA35VA SUZ-KA50VA SUZ-KA60VA SUZ-KA71VA PUHZ-P0VHA PUHZ-P125VHA PUHZ-P140VHA Označení 400 V venkovní jednotky PUHZ-P0YHA PUHZ-P125YHA PUHZ-P140YHA Příkon včetně vnitřní jednotky (kw) chlazení topení 1,12 1,13 1,74 1,69 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 47 / / / / / / / Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 1,05 1,6 1,8 2,0 3,0 4,5 4,5 Průměr připojení chladiva Ø (mm) kap. plyn * Předplněno chladivem pro délku vedení (jedna trasa) SUZ: 7 m, PUHZ-P0: 20 m, PUHZ-P125/140: 30 m ,05 2,07 6 Zdroj napětí 230 V (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, , 1, , 1, 50 Zdroj napětí 400 V (V, fáze, Hz) , 3+N, , 3+N, , 3+N, 50 Provozní el. proud 230 V chlazení/topení (A) 4,77 / 4,97 7,0 / 6,6 8,71 /,11,81 /,41 12,26 / 12,62 17,37 /,74 22,48 / 21,31 Provozní el. proud 400 V chlazení/topení (A) 4,78 / 5,05 6,18 / 6,09 7,92 / 7,58 Doporučená velikost jištění 230 V (A) Doporučená velikost jištění 400 V (A) 2, 2,04 3,12 3,28 4,38 4,11 5,21 4,98 Dálková ovládání Typové označení PAR-21MAA PAR-SA9-CA-E PAR-SL97A-E Popis Kabelové dálkové ovládání Deluxe Kabelové dálkové ovládání Infračervené dálkové ovládání (přijímač) Infračervené dálkové ovládání (vysílač) 28 / Mr. Slim

29 PEAD PUHZ-RP35/50VHA PUHZ-RP60/71VHA PUHZ-RP0-140YKA PEAD-RP Potrubní jednotky Split / Power Inverter / chlazení nebo topení wireless wired PEAD-RP - potrubní jednotky, chlazení / topení, dálkové ovládání není součástí dodávky Označení vnitřní jednotky PEAD-RP35JAQ PEAD-RP50JAQ PEAD-RP60JAQ PEAD-RP71JAQ PEAD-RP0JAQ PEAD-RP125JAQ PEAD-RP140JAQ Chladicí výkon (kw) 3,6 (1,6 4,5) 4,9 (2,3 5,6) 6,0 (2,7 6,7) 7,1 (3,3 8,1),0 (4,9 11,4) 12,5 (5,5 14,0) 14,0 (6,2 15,3) Topný výkon (kw) 4,1 (1,6 5,2) 6,0 (2,5 7,3) 7,0 (2,8 8,2) 8,0 (3,5,2) 11,2 (4,5 14,0) 14,0 (5,0,0),0 (5,7 18,0) EER chlazení 3,53 3,23 3,75 3,50 3,61 3,24 3,21 COP topení 3,73 3,85 4,00 4,00 4,12 4,00 3,96 Energetická třída chlazení/topení A / A A / A A / A A / A A / A A / A A / A Objemový průtok vzduchu (m 3 /h) Statický tlak (Pa) 35/50/70/ 0/150 Hladina akustického tlaku db(a) /50/70/ 0/ /50/70/ 0/ /50/70/ 0/ /50/70/ 0/ /50/70/ 0/ /50/70/ 0/ Hmotnost (kg) Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 1, , 1, , 1, 50 Provozní el. proud (A) 1,07 1,39 1,62 1,97 2,65 2,76 2,78 Hladina akustického tlaku měřená ve vzdálenosti 1 m před a 1 m pod jednotkou. Power Inverter, chlazení / topení Označení venkovní jednotky PUHZ-RP35VHA PUHZ-RP50VHA PUHZ-RP60VHA PUHZ-RP71VHA PUHZ-RP0YKA PUHZ-RP125YKA PUHZ-RP140YKA Příkon včetně vnitřní jednotky (kw) chlazení topení * Předplněno chladivem pro délku vedení 30 m (jedna trasa). 1,12 1,2 1,52 1,65 Objemový průtok vzduchu (m 3 /h) Hladina akustického tlaku db(a) chlazení/topení 44 / / / / / / / Hmotnost (kg) Celková délka vedení (m) Max. výškový rozdíl (m) Množství chladiva (kg)* 2,2 2,5 3,5 3,5 5,0 5,0 5,0 Průměr připojení chladiva Ø (mm) kap. plyn ,68 1,77 Zdroj napětí (V, fáze, Hz) , 1, , 1, , 1, , 1, , 3+N, , 3+N, , 3+N, 50 Provozní el. proud chlazení/topení (A) 4,0 / 4,23 6,2 / 6,47 8,71 /,11 8,0 / 9,74 3,8 / 4,33 4,9 / 5,41 6,5 / 6,37 Doporučená velikost jištění (A) ,15 2,34 3,08 3,23 3,89 3,88 4,65 4,69 Dálková ovládání Typové označení PAR-21MAA PAR-SA9-CA-E PAR-SL97A-E Popis Kabelové dálkové ovládání Deluxe Kabelové dálkové ovládání Infračervené dálkové ovládání (přijímač) Infračervené dálkové ovládání (vysílač) Mr. Slim / 29
