1 Zadní sklápěč MEILLER

2 MEILLER - úspěch a kultura podnikání s tradicí Závod Karlsruhe Mnichovský rodinný podnik F. X. MEILLER GmbH & Co. se těší mimořádně dobré pověsti už více než 160 let. Na základě vysoké technické vyspělosti a mimořádné životnosti našich řešení nástaveb dnes značka MEILLER platí jako synonymum pro inovativní výrobky a pro systémová řešení v oborech stavebnictví a odpadového hospodářství. V ohnisku našich vztahů se zákazníky stojí důvěra - důvěra v naše prvotřídní výrobky a služby. Naše značka Vám zaručuje následující: MEILLER vyvíjí, vyrábí a prodává výrobky pro stavebnictví a odpadové hospodářství, které zákazníkům nabízejí vynikající úroveň přidané hodnoty, a zajišťuje pro ně i potřebný servis. Závod Ulm Se sídlem v Mnichově, s devíti výrobními stanovišti v Evropě a se sítí více než 400 prodejců a partnerů zajišťujících servis disponuje MEILLER vynikající mírou propojenosti s provozními stanovišti svých zákazníků. Závod Düsseldorf Závod Waidhofen/Ybbs (A) Základní závod München Závod Slaný (CZ) Závod Niepolomice (PL) 2 Závod Sakarya (TR) Změny v průběhu dalšího vývoje jsou vyhrazeny.

3 MEILLER - kvalita a hospodárnost Optimální zadní sklápěče V této brožurce najdete podrobné informace o výrobním programu našich zadních sklápěčů. Každý zadní sklápěč MEILLER je konstruován tak, aby od prvního dne a po celou dobu svého využívání zaručoval maximální produktivitu a hospodárnost. Zadní sklápěče MEILLER jsou vyvíjeny jako systémová řešení pro drsné požadavky ve stavebnictví a odpadovém hospodářství - od zásobování sypkými materiály až po použití v těžkých podmínkách při demolicích. Naše zadní sklápěče Vás přesvědčí svými optimálními vnějšími rozměry při maximálním přepravním objemu, velkým úhlem sklápění i svou dlouhou životností. Použití vysoce kvalitních materiálů a uplatnění nejmodernějších výrobních postupů zaručuje našim zákazníkům vysoké užitečné zatížení a stabilitu, a také pomalý pokles hodnoty výrobku. Na základě úzké spolupráce s výrobci podvozků dosahujeme optimální sladění podvozku vozidla s nástavbou. Úzká spolupráce a výměna informací mezi firmou MEILLER a výrobci nákladních automobilů umožňují rychle reagovat na nové požadavky trhu a díky nim jsme opravdu kompetentním systémovým dodavatelem. 3

4 Výrobní program zadních sklápěčů Zadní sklápěč Halfpipe Proč Halfpipe? robustní sklápěč pro univerzální použití hmotnost je optimalizovaná pro největší možné užitečné zatížení při malé vlastní hmotnosti je vhodný pro jakýkoliv sypký materiál (např. výkopová zemina, písek, štěrk, humus, kamenivo, suť, živičná směs, uhlí) v závislosti na tloušťce plechu pro dno a boky korby jsou možné rozdílné tloušťky a kvality plechu optimální vyprazdňování sypkých nákladů díky půlkruhovému průřezu korby lepší jízdní vlastnosti díky samovolnému soustředění nákladu Provedení korby VS120 - tvrdost 450HB **) extrémně velká odolnost proti deformacím a opotřebení díky použití vysoce pevné oceli dlouhá životnost variabilní tloušťky plechu (např. dno: 5 mm, 7 mm, 9 mm / boční stěny: 5 mm, 7 mm) varianty zadního čela pro jakýkoliv způsob využití GRovné zadní třínápravový Těžiště optimální rozložení zatížení náprav optimalizováno podle užitečného zatížení S Šikmé zadní 4- a 5nápravový Těžiště Tloušťka plechu dna: 5 mm 4 Změny v průběhu dalšího vývoje jsou vyhrazeny.

5 P... = Zadní sklápěče Halfpipe H... = Zadní sklápěče Classic M... = Vanové sklápěče.3.. /.4.. /.5.. = 3- / 4- / 5osý..28 /..36 = 28 t / jmenovitá nosnost 36 t *) Zadní sklápěč Classic Vanový sklápěč Proč Classic? robustní sklápěč pro tvrdé použití pro největší objemy a zatížení pro dno a boky korby jsou možné rozdílné tloušťky a kvality plechu vhodné pro všechny druhy sypkých materiálů optimální vyprazdňování sypkých materiálů díky hladkým vnitřním stěnám a šikmým výztuhám na hranách Proč Vanový sklápěč? robustní sklápěč pro extrémně tvrdé použití využití pro exportní trhy vhodné pro demolice, lomy, skrývky a štěrkovny, většinou mimo zpevněné komunikace Provedení korby VS120 - tvrdost 450HB **) extrémně velká odolnost proti deformacím a opotřebení díky použití vysoce pevné oceli dlouhá životnost variabilní tloušťky plechu (např. dno: 5 mm, 7 mm, 9 mm / boční stěny: 5 mm, 7 mm) varianty zadního čela pro jakýkoliv způsob využití variabilní tloušťky plechu (např. dno: 12 mm, 15 mm stěny: 8 mm, 10 mm) GRovné zadní 3nápravové S Šikmé zadní 4nápravové Těžiště Těžiště 7 mm 9 mm 12 mm *) Maximální přípustná nosnost pro sklápěcí nástavbu **) Jemnozrnná ocel s vysokou odolností proti opotřebení (otěruvzdorná ocel) s mezí kluzu asi N/mm 2 a tvrdostí asi 450 HB (Hardox 450 nebo srovnatelný materiál).

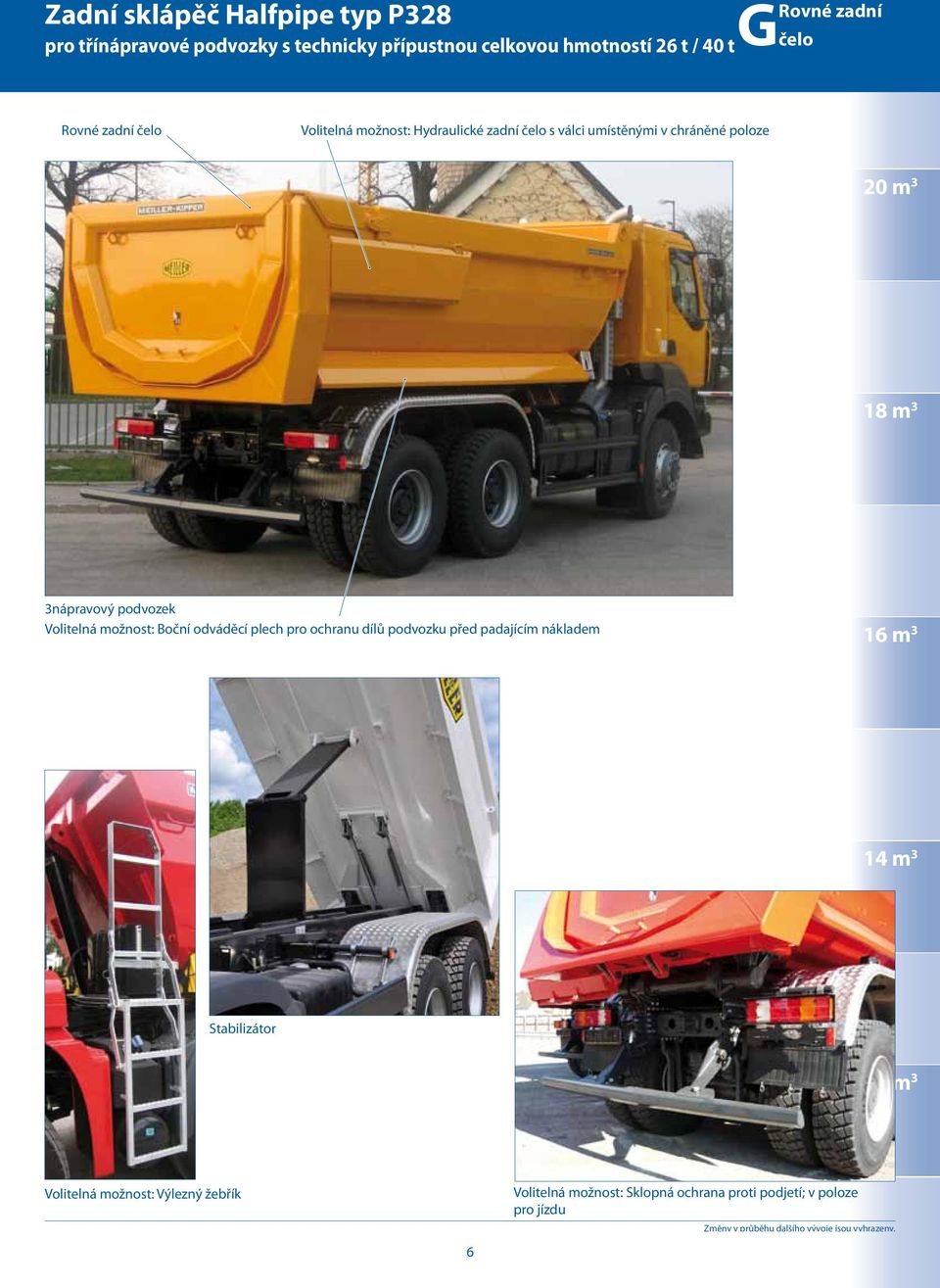

6 Zadní sklápěč Halfpipe typ P328 pro třínápravové podvozky s technicky přípustnou celkovou hmotností 26 t / 40 t GRovné zadní Rovné zadní Volitelná možnost: Hydraulické zadní s válci umístěnými v chráněné poloze 20 m 3 18 m 3 3nápravový podvozek Volitelná možnost: Boční odváděcí plech pro ochranu dílů podvozku před padajícím nákladem 16 m 3 14 m 3 Stabilizátor 12 m 3 Volitelná možnost: Výlezný žebřík 6 Volitelná možnost: Sklopná ochrana proti podjetí; v poloze pro jízdu Změny v průběhu dalšího vývoje jsou vyhrazeny.

7 SŠikmé zadní 21 m 3 Zadní sklápěč Halfpipe typ P436 / typ P536 pro čtyřnápravové podvozky s technicky přípustnou celkovou hmotností 32 t / 41 t pro čtyřnápravové podvozky s technicky přípustnou celkovou hmotností 41 t / 50 t 19 m 3 17 m 3 4nápravový podvozek 15 m 3 Volitelná možnost: Plachta s ručním nebo elektrickým posuvem; pro zakrytí či zajištění nákladu 13 m 3 11 m 3 Volitelná možnost: Sklopná ochrana proti podjetí; do polohy pro provoz s finišérem nebo pro jízdu v terénu 5nápravový podvozek 7

8 Zadní sklápěč Classic typ H328 / typ H436 pro třínápravové podvozky s technicky přípustnou celkovou hmotností od 26 do 40 t pro čtyřnápravové podvozky s technicky přípustnou celkovou hmotností 32 t až 48 t GRovné zadní SŠikmé zadní 20 m 3 18 m 3 3nápravový podvozek, rovné zadní Stabilizátor 16 m 3 14 m 3 Volitelná možnost: Ochranný nárazníkový profil 4nápravový podvozek, dělené zadní 12 m 3 Volitelné možnosti: Čtvrtkruhové, půlkruhové nebo průběžné blatníky Změny v průběhu dalšího vývoje jsou vyhrazeny. 8

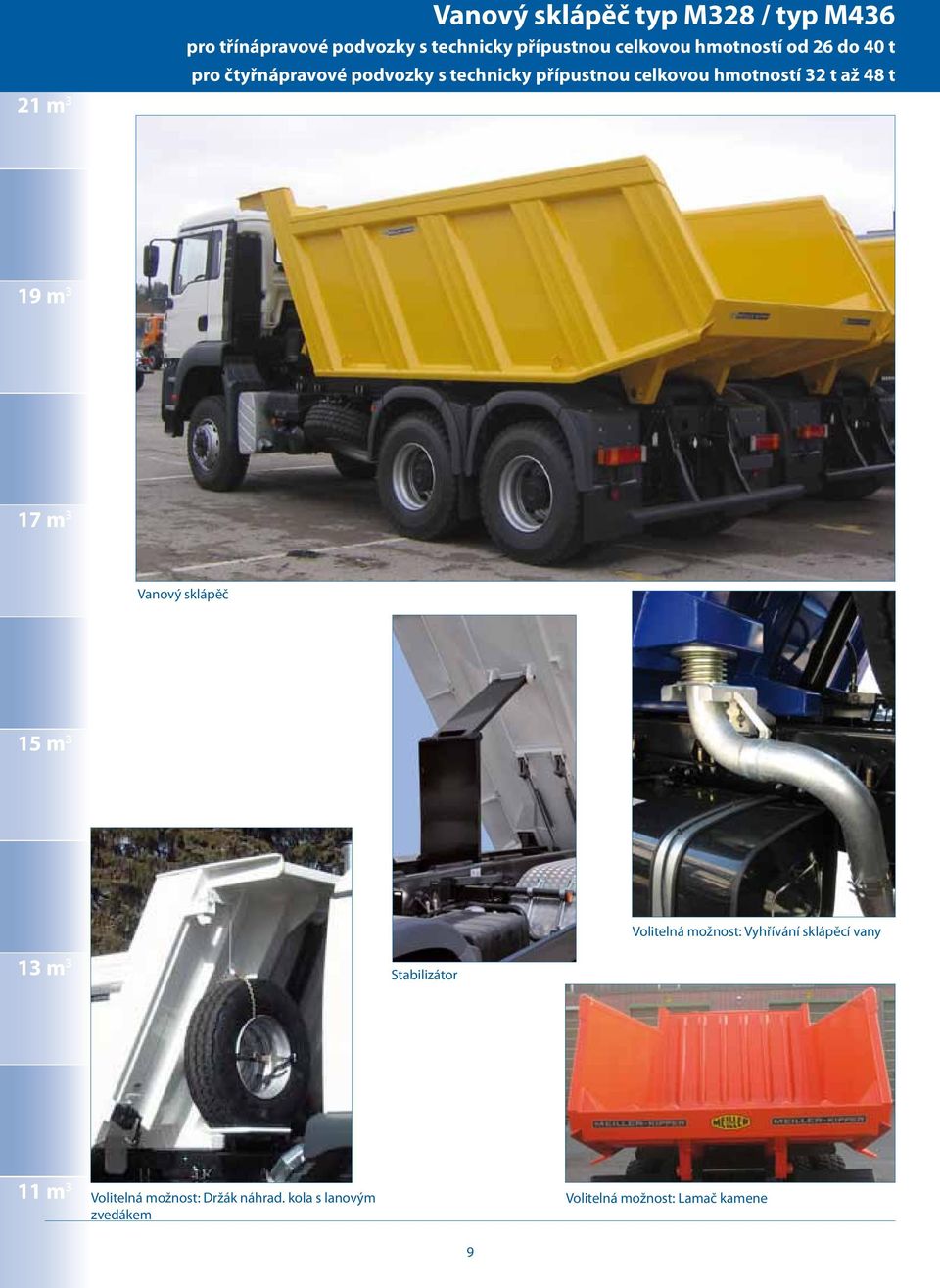

9 21 m 3 Vanový sklápěč typ M328 / typ M436 pro třínápravové podvozky s technicky přípustnou celkovou hmotností od 26 do 40 t pro čtyřnápravové podvozky s technicky přípustnou celkovou hmotností 32 t až 48 t 19 m 3 17 m 3 Vanový sklápěč 15 m 3 Volitelná možnost: Vyhřívání sklápěcí vany 13 m 3 Stabilizátor 11 m 3 Volitelná možnost: Držák náhrad. kola s lanovým zvedákem Volitelná možnost: Lamač kamene 9

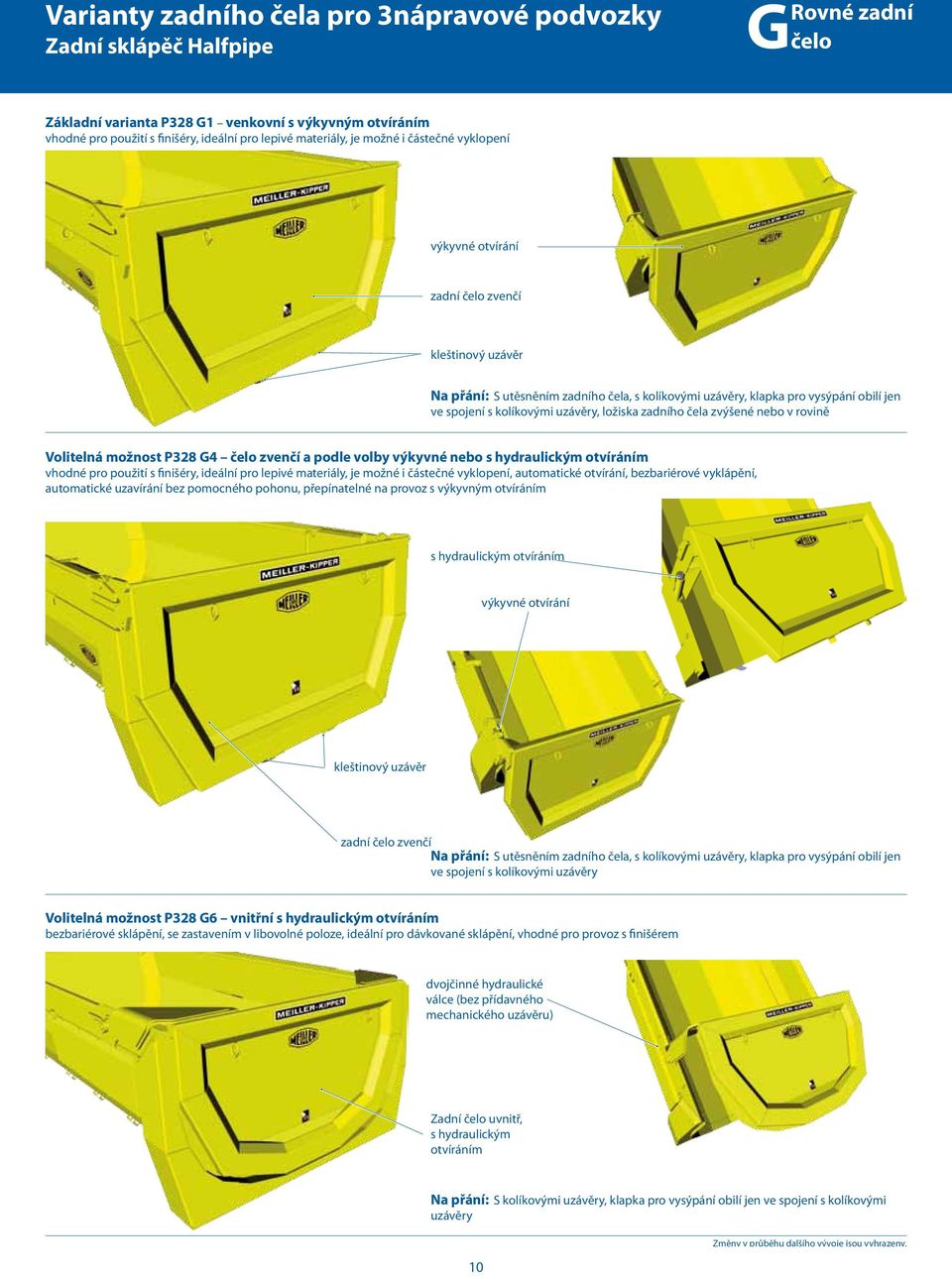

10 Varianty zadního čela pro 3nápravové podvozky Zadní sklápěč Halfpipe GRovné zadní Základní varianta P328 G1 venkovní s výkyvným otvíráním vhodné pro použití s finišéry, ideální pro lepivé materiály, je možné i částečné vyklopení výkyvné otvírání zadní zvenčí kleštinový uzávěr Na přání: S utěsněním zadního čela, s kolíkovými uzávěry, klapka pro vysýpání obilí jen ve spojení s kolíkovými uzávěry, ložiska zadního čela zvýšené nebo v rovině Volitelná možnost P328 G4 zvenčí a podle volby výkyvné nebo s hydraulickým otvíráním vhodné pro použití s finišéry, ideální pro lepivé materiály, je možné i částečné vyklopení, automatické otvírání, bezbariérové vyklápění, automatické uzavírání bez pomocného pohonu, přepínatelné na provoz s výkyvným otvíráním s hydraulickým otvíráním výkyvné otvírání kleštinový uzávěr zadní zvenčí Na přání: S utěsněním zadního čela, s kolíkovými uzávěry, klapka pro vysýpání obilí jen ve spojení s kolíkovými uzávěry Volitelná možnost P328 G6 vnitřní s hydraulickým otvíráním bezbariérové sklápění, se zastavením v libovolné poloze, ideální pro dávkované sklápění, vhodné pro provoz s finišérem dvojčinné hydraulické válce (bez přídavného mechanického uzávěru) Zadní uvnitř, s hydraulickým otvíráním Na přání: S kolíkovými uzávěry, klapka pro vysýpání obilí jen ve spojení s kolíkovými uzávěry 10 Změny v průběhu dalšího vývoje jsou vyhrazeny.

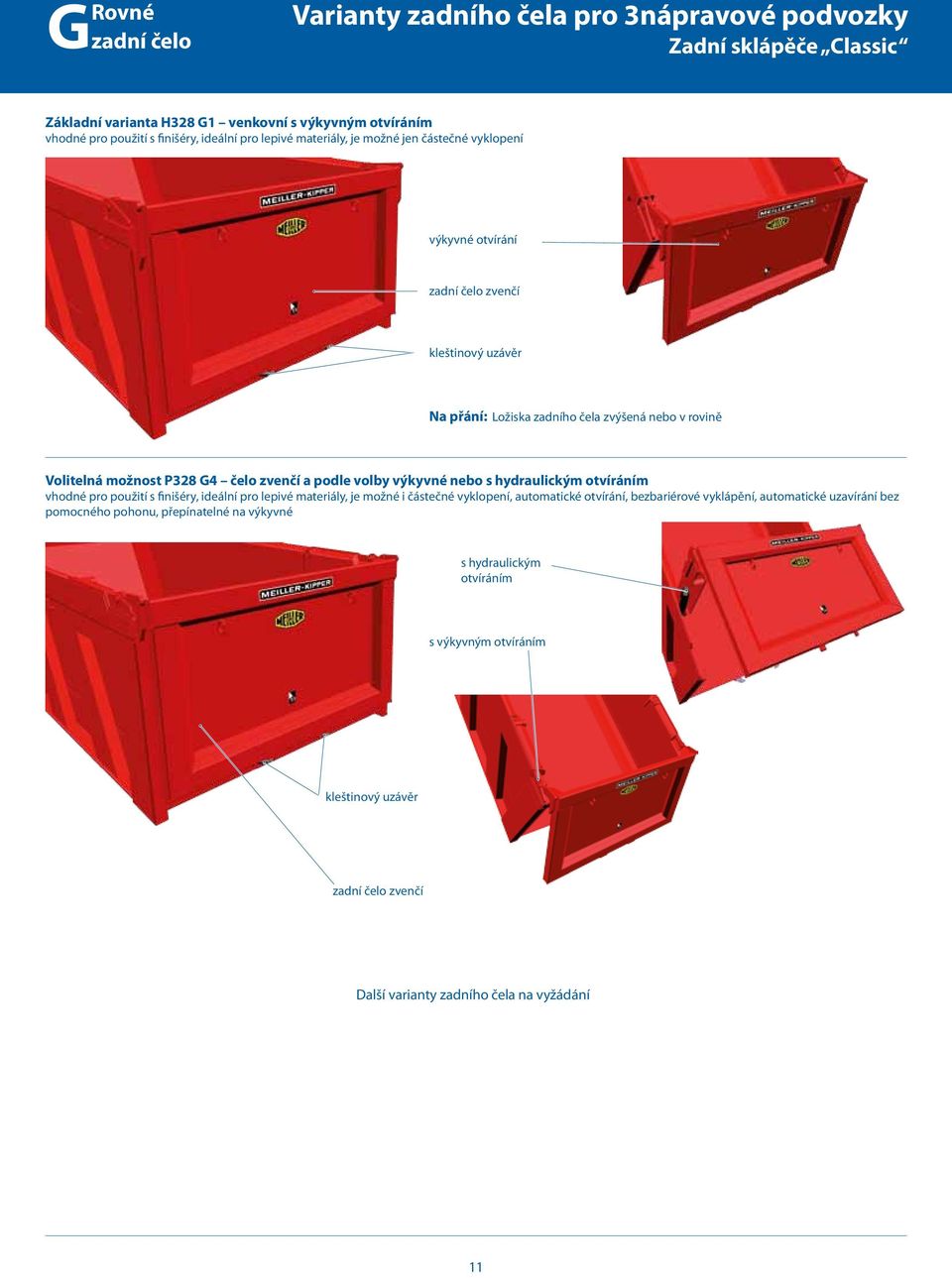

11 GRovné zadní Varianty zadního čela pro 3nápravové podvozky Zadní sklápěče Classic Základní varianta H328 G1 venkovní s výkyvným otvíráním vhodné pro použití s finišéry, ideální pro lepivé materiály, je možné jen částečné vyklopení výkyvné otvírání zadní zvenčí kleštinový uzávěr Na přání: Ložiska zadního čela zvýšená nebo v rovině Volitelná možnost P328 G4 zvenčí a podle volby výkyvné nebo s hydraulickým otvíráním vhodné pro použití s finišéry, ideální pro lepivé materiály, je možné i částečné vyklopení, automatické otvírání, bezbariérové vyklápění, automatické uzavírání bez pomocného pohonu, přepínatelné na výkyvné s hydraulickým otvíráním s výkyvným otvíráním kleštinový uzávěr zadní zvenčí Další varianty zadního čela na vyžádání 11

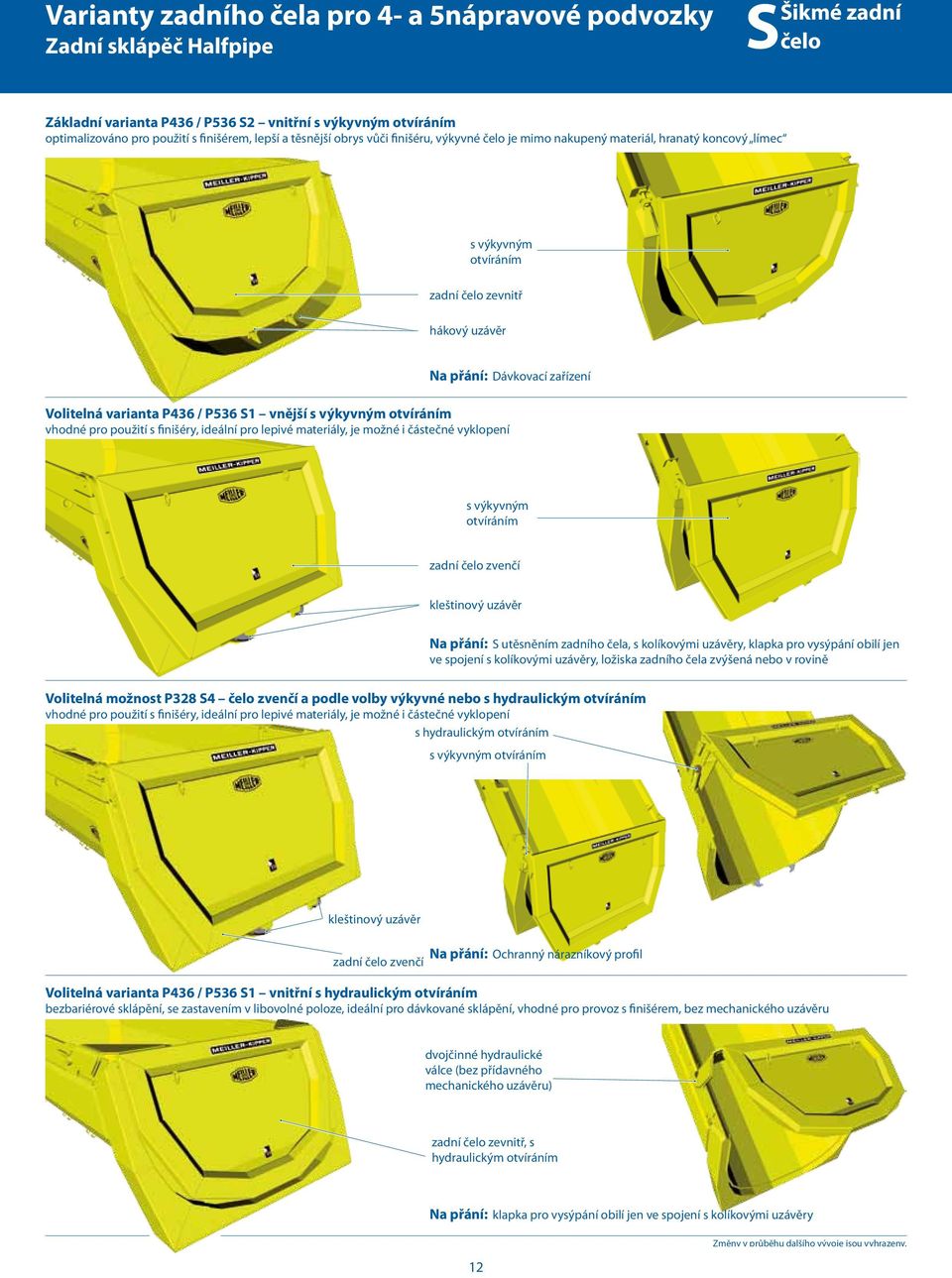

12 Varianty zadního čela pro 4- a 5nápravové podvozky Zadní sklápěč Halfpipe SŠikmé zadní Základní varianta P436 / P536 S2 vnitřní s výkyvným otvíráním optimalizováno pro použití s finišérem, lepší a těsnější obrys vůči finišéru, výkyvné je mimo nakupený materiál, hranatý koncový límec s výkyvným otvíráním zadní zevnitř hákový uzávěr Na přání: Dávkovací zařízení Volitelná varianta P436 / P536 S1 vnější s výkyvným otvíráním vhodné pro použití s finišéry, ideální pro lepivé materiály, je možné i částečné vyklopení s výkyvným otvíráním zadní zvenčí kleštinový uzávěr Na přání: S utěsněním zadního čela, s kolíkovými uzávěry, klapka pro vysýpání obilí jen ve spojení s kolíkovými uzávěry, ložiska zadního čela zvýšená nebo v rovině Volitelná možnost P328 S4 zvenčí a podle volby výkyvné nebo s hydraulickým otvíráním vhodné pro použití s finišéry, ideální pro lepivé materiály, je možné i částečné vyklopení s hydraulickým otvíráním s výkyvným otvíráním kleštinový uzávěr Na přání: Ochranný nárazníkový profil zadní zvenčí Volitelná varianta P436 / P536 S1 vnitřní s hydraulickým otvíráním bezbariérové sklápění, se zastavením v libovolné poloze, ideální pro dávkované sklápění, vhodné pro provoz s finišérem, bez mechanického uzávěru dvojčinné hydraulické válce (bez přídavného mechanického uzávěru) zadní zevnitř, s hydraulickým otvíráním Na přání: klapka pro vysýpání obilí jen ve spojení s kolíkovými uzávěry 12 Změny v průběhu dalšího vývoje jsou vyhrazeny.

13 SŠikmé zadní Varianty zadního čela pro 4 a 5nápravové podvozky Zadní sklápěče Classic Volitelná varianta H436 / H536 S1 vnější s výkyvným otvíráním vhodné pro použití s finišéry, ideální pro lepivé materiály, je možné i částečné vyklopení s výkyvným otvíráním zadní zvenčí kleštinový uzávěr Na přání: Ložiska zadního čela zvýšená nebo v rovině, ochranný nárazníkový profil Volitelná možnost H436 / H536 S4 zvenčí a podle volby výkyvné nebo s hydraulickým otvíráním vhodné pro použití s finišéry, ideální pro lepivé materiály, je možné i částečné vyklopení, automatické otvírání, bezbariérové vyklápění, automatické uzavírání bez pomocného pohonu, přepínatelné na výkyvné s hydraulickým otvíráním s výkyvným otvíráním kleštinový uzávěr zadní zvenčí Na přání: Ochranný nárazníkový profil Volitelná varianta H436 / H536 (H328) S3 dělené zvenčí, s výkyvným otvíráním větší volný výsypný profil, projdou i hrubé kusy suti; delší výsypná hrana (výsypný žlab), zadní je více mimo nakupený materiál, horní díl lze vyvěsit (ne v provozu na veřejných silnicích), vhodné pro použití v těžkém provozu s výkyvným otvíráním dělené zadní Další varianty zadního čela na vyžádání 13

14 Zadní sklápěče / vanové sklápěče MEILLER Vozidla vyobrazená v tomto prospektu jsou zčásti vybavena zvláštními výbavami (za příplatek). Veškeré údaje ke zvláštním výbavám a technické údaje vycházejí z charakteristických podmínek německého trhu a odpovídají znalostem, které jsou k dispozici v době předání do tisku. O odchylkách specifických pro jednotlivé země Vás budeme rádi informovat. Změny v průběhu dalšího vývoje jsou vyhrazeny. 14

15 MEILLER International Jsme v pohybu internacionálně - v mnoha zemích Výrobky MEILLER jsou známé a uznávané v celém světě. Výrazem tohoto postavení je velký počet našich firemních pracovišť. Všude tam, kde jsou aktivní výrobci užitkových vozidel, se i my staráme o co největší blízkost a rychlé poskytování podpory. V celé Evropě jsou naše vlastní pracoviště MEILLER doplněna ještě o autorizované dovozce a smluvní partnery. Naše snahy se neprojevují jen v našich prvotřídních výrobcích, nýbrž i v zákaznickém servisu MEILLER, který se může s ostatními v oboru hrdě měřit. V případě potřeby servisu jsou mobilní servisní služby i více než 400 servisních středisek dokonale vybaveny k tomu, aby Vám mohly rychle a kvalifikovaně pomoci. Potřeby a požadavky našich zákazníků byly vždy určujícím prvkem naší firemní politiky. Nejbližší pracoviště MEILLER se nalézá docela blízko u Vás. 15

16 F. X. MEILLER Fahrzeug- und Maschinenfabrik - GmbH & Co KG Untermenzinger Str München, Německo Telefon Fax info@meiller.com Číslo brožury 1236_Cs
