IntelliLaser Pro Stud Finder and Laser Line Level with Continuous AC Warning

Transkript

1 IntelliLaser Pro Stud Finder and Laser Line Level with Continuous AC Warning NÁVOD NA POUŽÍVÁNÍ INSTRUKCJA UŻYTKOWANIA HASZNÁLATI ÚTMUTATÓ LIETOŠANAS PAMĀCĪBA INSTRUKCIJŲ VADOVAS KASUTUSJUHEND

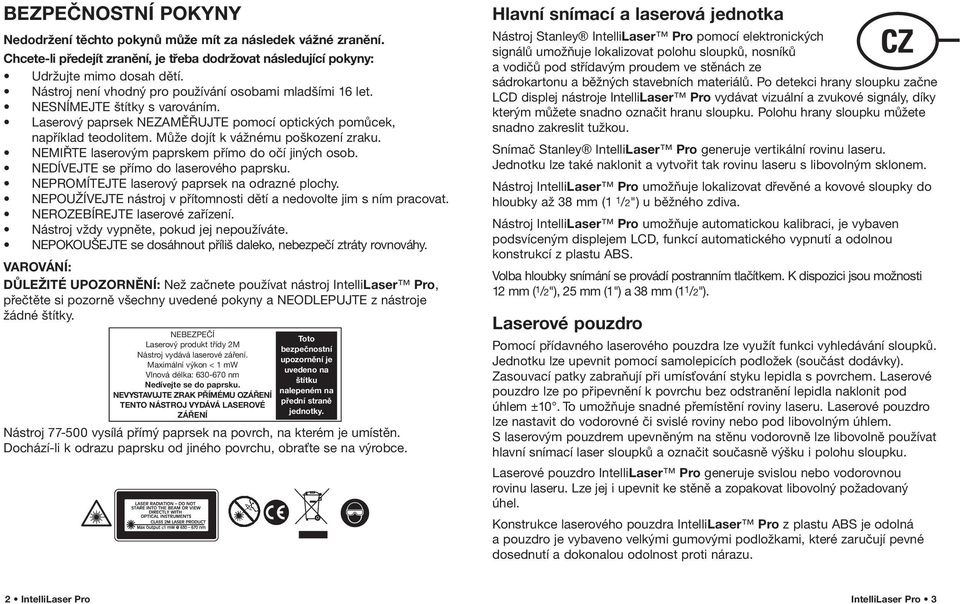

2 BEZPEČNOSTNÍ POKYNY Nedodržení těchto pokynů může mít za následek vážné zranění. Chcete-li předejít zranění, je třeba dodržovat následující pokyny: Udržujte mimo dosah dětí. Nástroj není vhodný pro používání osobami mladšími 16 let. NESNÍMEJTE štítky s varováním. Laserový paprsek NEZAMĚŘUJTE pomocí optických pomůcek, například teodolitem. Může dojít k vážnému poškození zraku. NEMIŘTE laserovým paprskem přímo do očí jiných osob. NEDÍVEJTE se přímo do laserového paprsku. NEPROMÍTEJTE laserový paprsek na odrazné plochy. NEPOUŽÍVEJTE nástroj v přítomnosti dětí a nedovolte jim s ním pracovat. NEROZEBÍREJTE laserové zařízení. Nástroj vždy vypněte, pokud jej nepoužíváte. NEPOKOUŠEJTE se dosáhnout příliš daleko, nebezpečí ztráty rovnováhy. VAROVÁNÍ: DŮLEŽITÉ UPOZORNĚNÍ: Než začnete používat nástroj IntelliLaser Pro, přečtěte si pozorně všechny uvedené pokyny a NEODLEPUJTE z nástroje žádné štítky. NEBEZPEČÍ Laserový produkt třídy 2M Nástroj vydává laserové záření. Maximální výkon < 1 mw Vlnová délka: nm Nedívejte se do paprsku. NEVYSTAVUJTE ZRAK PŘÍMÉMU OZÁŘENÍ TENTO NÁSTROJ VYDÁVÁ LASEROVÉ ZÁŘENÍ Toto bezpečnostní upozornění je uvedeno na štítku nalepeném na přední straně jednotky. Nástroj vysílá přímý paprsek na povrch, na kterém je umístěn. Dochází-li k odrazu paprsku od jiného povrchu, obraťte se na výrobce. Hlavní snímací a laserová jednotka Nástroj Stanley IntelliLaser Pro pomocí elektronických signálů umožňuje lokalizovat polohu sloupků, nosníků a vodičů pod střídavým proudem ve stěnách ze sádrokartonu a běžných stavebních materiálů. Po detekci hrany sloupku začne LCD displej nástroje IntelliLaser Pro vydávat vizuální a zvukové signály, díky kterým můžete snadno označit hranu sloupku. Polohu hrany sloupku můžete snadno zakreslit tužkou. Snímač Stanley IntelliLaser Pro generuje vertikální rovinu laseru. Jednotku lze také naklonit a vytvořit tak rovinu laseru s libovolným sklonem. Nástroj IntelliLaser Pro umožňuje lokalizovat dřevěné a kovové sloupky do hloubky až 38 mm (1 1 /2") u běžného zdiva. Nástroj IntelliLaser Pro umožňuje automatickou kalibraci, je vybaven podsvíceným displejem LCD, funkcí automatického vypnutí a odolnou konstrukcí z plastu ABS. Volba hloubky snímání se provádí postranním tlačítkem. K dispozici jsou možnosti 12 mm ( 1 /2"), 25 mm (1") a 38 mm (1 1 /2"). Laserové pouzdro Pomocí přídavného laserového pouzdra lze využít funkci vyhledávání sloupků. Jednotku lze upevnit pomocí samolepicích podložek (součást dodávky). Zasouvací patky zabraňují při umísťování styku lepidla s povrchem. Laserové pouzdro lze po připevnění k povrchu bez odstranění lepidla naklonit pod úhlem ±10. To umožňuje snadné přemístění roviny laseru. Laserové pouzdro lze nastavit do vodorovné či svislé roviny nebo pod libovolným úhlem. S laserovým pouzdrem upevněným na stěnu vodorovně lze libovolně používat hlavní snímací laser sloupků a označit současně výšku i polohu sloupku. Laserové pouzdro IntelliLaser Pro generuje svislou nebo vodorovnou rovinu laseru. Lze jej i upevnit ke stěně a zopakovat libovolný požadovaný úhel. Konstrukce laserového pouzdra IntelliLaser Pro z plastu ABS je odolná a pouzdro je vybaveno velkými gumovými podložkami, které zaručují pevné dosednutí a dokonalou odolnost proti nárazu. 2 IntelliLaser Pro IntelliLaser Pro 3

3 KLASIFIKACE LASERU OBRÁZEK 1 Tento výrobek produkuje viditelný laserový paprsek. Jedná se o laserový výrobek třídy 2 podle normy EN /A2:2001. Značka indikátoru Tento produkt vyhovuje všem příslušným částem odst. 21 Sbírky federálních zákonů USA vytvořené Ministerstvem zdravotnictví, školství a sociální péče, Úřadem pro kontrolu potravin a léčiv a Centrem pro zdravotnická zařízení a radiologii. PROHLÁŠENÍ O SHODĚ Vodorovná a svislá vodováha Indikátor vodiče pod proudem Podsvícený displej LCD Tlačítko ON (ZAP.) a výběru režimu hloubky detekce Společnost Stanley Works prohlašuje, že tyto výrobky jsou ve shodě s následujícími směrnicemi: EN , 89/336/EEC; EN61010, 2001/95/EC, 2002/96/EC, EN (EN ), EN (EN ) Indikátor režimu hloubky detekce Podpis OBRÁZEK 2 Svítí po detekci vodiče pod proudem. Jednotka se kalibruje Kalibrace byla dokončena Nástroj je připraven ke snímání Indikátor slabých baterií Alisdair Cumming Ředitel, Technika a technologie Hellaby Industrial Estate Rotherham 02/06 OBRÁZEK 3 Rovina laseru zapnuta Obrázek indikátoru Vodič pod proudem A = Detekce dřevěného nebo kovového sloupku do hloubky 12 mm ( 1 /2") B = Detekce dřevěného nebo kovového sloupku do hloubky 25 mm (1") C = Detekce dřevěného nebo kovového sloupku do hloubky 38 mm (1-1 1 /2") 4 IntelliLaser Pro IntelliLaser Pro 5

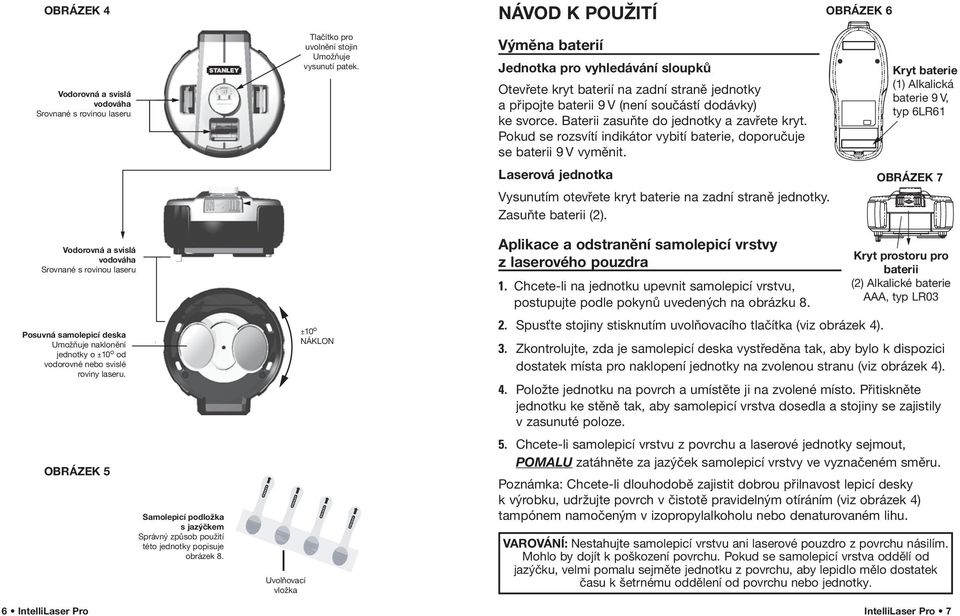

4 OBRÁZEK 4 Vodorovná a svislá vodováha Srovnané s rovinou laseru Vodorovná a svislá vodováha Srovnané s rovinou laseru Posuvná samolepicí deska Umožňuje naklonění jednotky o ±10 o od vodorovné nebo svislé roviny laseru. OBRÁZEK 5 Samolepicí podložka s jazýčkem Správný způsob použití této jednotky popisuje obrázek 8. Uvolňovací vložka Tlačítko pro uvolnění stojin Umožňuje vysunutí patek. ±10 o NÁKLON NÁVOD K POUŽITÍ Výměna baterií Jednotka pro vyhledávání sloupků Otevřete kryt baterií na zadní straně jednotky a připojte baterii 9 V (není součástí dodávky) ke svorce. Baterii zasuňte do jednotky a zavřete kryt. Pokud se rozsvítí indikátor vybití baterie, doporučuje se baterii 9 V vyměnit. Laserová jednotka Vysunutím otevřete kryt baterie na zadní straně jednotky. Zasuňte baterii (2). Aplikace a odstranění samolepicí vrstvy z laserového pouzdra 1. Chcete-li na jednotku upevnit samolepicí vrstvu, postupujte podle pokynů uvedených na obrázku 8. OBRÁZEK 6 Kryt baterie (1) Alkalická baterie 9 V, typ 6LR61 OBRÁZEK 7 Kryt prostoru pro baterii (2) Alkalické baterie AAA, typ LR03 2. Spusťte stojiny stisknutím uvolňovacího tlačítka (viz obrázek 4). 3. Zkontrolujte, zda je samolepicí deska vystředěna tak, aby bylo k dispozici dostatek místa pro naklopení jednotky na zvolenou stranu (viz obrázek 4). 4. Položte jednotku na povrch a umístěte ji na zvolené místo. Přitiskněte jednotku ke stěně tak, aby samolepicí vrstva dosedla a stojiny se zajistily v zasunuté poloze. 5. Chcete-li samolepicí vrstvu z povrchu a laserové jednotky sejmout, POMALU zatáhněte za jazýček samolepicí vrstvy ve vyznačeném směru. Poznámka: Chcete-li dlouhodobě zajistit dobrou přilnavost lepicí desky k výrobku, udržujte povrch v čistotě pravidelným otíráním (viz obrázek 4) tampónem namočeným v izopropylalkoholu nebo denaturovaném lihu. VAROVÁNÍ: Nestahujte samolepicí vrstvu ani laserové pouzdro z povrchu násilím. Mohlo by dojít k poškození povrchu. Pokud se samolepicí vrstva oddělí od jazýčku, velmi pomalu sejměte jednotku z povrchu, aby lepidlo mělo dostatek času k šetrnému oddělení od povrchu nebo jednotky. 6 IntelliLaser Pro IntelliLaser Pro 7

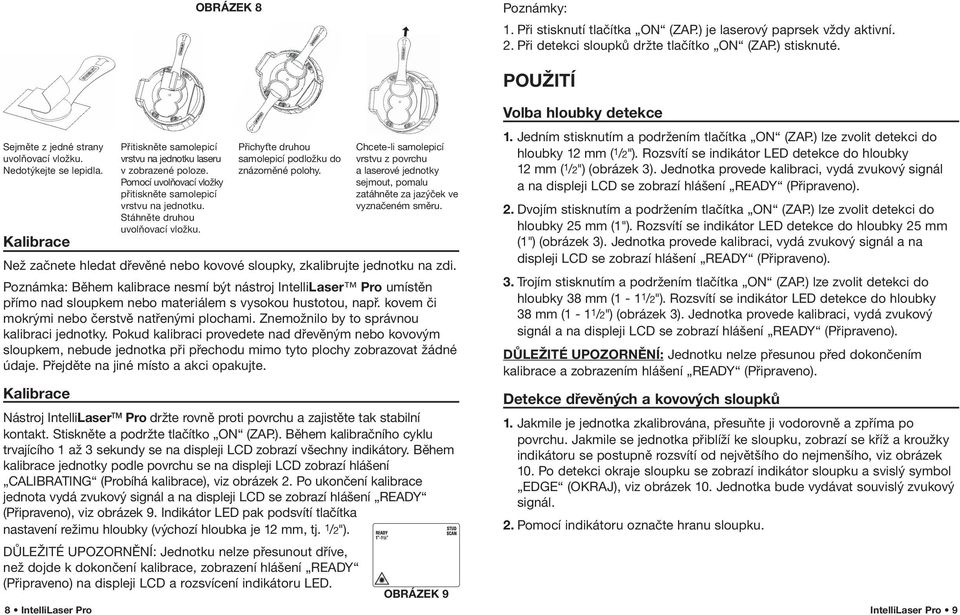

5 OBRÁZEK 8 Poznámky: 1. Při stisknutí tlačítka ON (ZAP.) je laserový paprsek vždy aktivní. 2. Při detekci sloupků držte tlačítko ON (ZAP.) stisknuté. Sejměte z jedné strany uvolňovací vložku. Nedotýkejte se lepidla. Kalibrace Než začnete hledat dřevěné nebo kovové sloupky, zkalibrujte jednotku na zdi. Poznámka: Během kalibrace nesmí být nástroj IntelliLaser Pro umístěn přímo nad sloupkem nebo materiálem s vysokou hustotou, např. kovem či mokrými nebo čerstvě natřenými plochami. Znemožnilo by to správnou kalibraci jednotky. Pokud kalibraci provedete nad dřevěným nebo kovovým sloupkem, nebude jednotka při přechodu mimo tyto plochy zobrazovat žádné údaje. Přejděte na jiné místo a akci opakujte. Kalibrace Přitiskněte samolepicí vrstvu na jednotku laseru v zobrazené poloze. Pomocí uvolňovací vložky přitiskněte samolepicí vrstvu na jednotku. Stáhněte druhou uvolňovací vložku. Přichyťte druhou samolepicí podložku do znázorněné polohy. Chcete-li samolepicí vrstvu z povrchu a laserové jednotky sejmout, pomalu zatáhněte za jazýček ve vyznačeném směru. Nástroj IntelliLaser Pro držte rovně proti povrchu a zajistěte tak stabilní kontakt. Stiskněte a podržte tlačítko ON (ZAP.). Během kalibračního cyklu trvajícího 1 až 3 sekundy se na displeji LCD zobrazí všechny indikátory. Během kalibrace jednotky podle povrchu se na displeji LCD zobrazí hlášení CALIBRATING (Probíhá kalibrace), viz obrázek 2. Po ukončení kalibrace jednota vydá zvukový signál a na displeji LCD se zobrazí hlášení READY (Připraveno), viz obrázek 9. Indikátor LED pak podsvítí tlačítka nastavení režimu hloubky (výchozí hloubka je 12 mm, tj. 1 /2"). DŮLEŽITÉ UPOZORNĚNÍ: Jednotku nelze přesunout dříve, než dojde k dokončení kalibrace, zobrazení hlášení READY (Připraveno) na displeji LCD a rozsvícení indikátoru LED. OBRÁZEK 9 POUŽITÍ Volba hloubky detekce 1. Jedním stisknutím a podržením tlačítka ON (ZAP.) lze zvolit detekci do hloubky 12 mm ( 1 /2"). Rozsvítí se indikátor LED detekce do hloubky 12 mm ( 1 /2") (obrázek 3). Jednotka provede kalibraci, vydá zvukový signál a na displeji LCD se zobrazí hlášení READY (Připraveno). 2. Dvojím stisknutím a podržením tlačítka ON (ZAP.) lze zvolit detekci do hloubky 25 mm (1"). Rozsvítí se indikátor LED detekce do hloubky 25 mm (1") (obrázek 3). Jednotka provede kalibraci, vydá zvukový signál a na displeji LCD se zobrazí hlášení READY (Připraveno). 3. Trojím stisknutím a podržením tlačítka ON (ZAP.) lze zvolit detekci do hloubky 38 mm (1-1 1 /2"). Rozsvítí se indikátor LED detekce do hloubky 38 mm (1-1 1 /2") (obrázek 3). Jednotka provede kalibraci, vydá zvukový signál a na displeji LCD se zobrazí hlášení READY (Připraveno). DŮLEŽITÉ UPOZORNĚNÍ: Jednotku nelze přesunou před dokončením kalibrace a zobrazením hlášení READY (Připraveno). Detekce dřevěných a kovových sloupků 1. Jakmile je jednotka zkalibrována, přesuňte ji vodorovně a zpříma po povrchu. Jakmile se jednotka přiblíží ke sloupku, zobrazí se kříž a kroužky indikátoru se postupně rozsvítí od největšího do nejmenšího, viz obrázek 10. Po detekci okraje sloupku se zobrazí indikátor sloupku a svislý symbol EDGE (OKRAJ), viz obrázek 10. Jednotka bude vydávat souvislý zvukový signál. 2. Pomocí indikátoru označte hranu sloupku. 8 IntelliLaser Pro IntelliLaser Pro 9

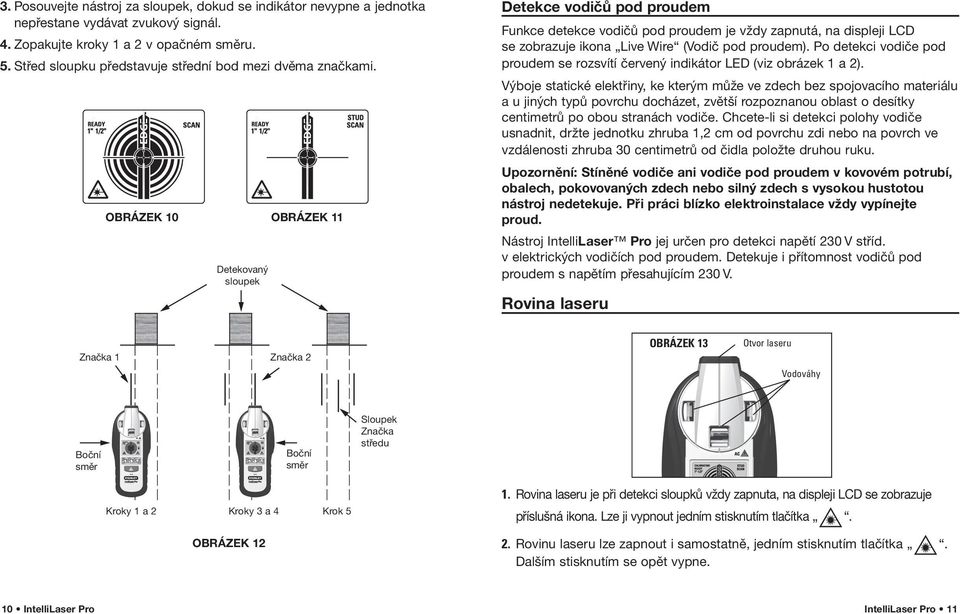

6 3. Posouvejte nástroj za sloupek, dokud se indikátor nevypne a jednotka nepřestane vydávat zvukový signál. 4. Zopakujte kroky 1 a 2 v opačném směru. 5. Střed sloupku představuje střední bod mezi dvěma značkami. OBRÁZEK 10 OBRÁZEK 11 Detekovaný sloupek Detekce vodičů pod proudem Funkce detekce vodičů pod proudem je vždy zapnutá, na displeji LCD se zobrazuje ikona Live Wire (Vodič pod proudem). Po detekci vodiče pod proudem se rozsvítí červený indikátor LED (viz obrázek 1 a 2). Výboje statické elektřiny, ke kterým může ve zdech bez spojovacího materiálu a u jiných typů povrchu docházet, zvětší rozpoznanou oblast o desítky centimetrů po obou stranách vodiče. Chcete-li si detekci polohy vodiče usnadnit, držte jednotku zhruba 1,2 cm od povrchu zdi nebo na povrch ve vzdálenosti zhruba 30 centimetrů od čidla položte druhou ruku. Upozornění: Stíněné vodiče ani vodiče pod proudem v kovovém potrubí, obalech, pokovovaných zdech nebo silný zdech s vysokou hustotou nástroj nedetekuje. Při práci blízko elektroinstalace vždy vypínejte proud. Nástroj IntelliLaser Pro jej určen pro detekci napětí 230 V stříd. v elektrických vodičích pod proudem. Detekuje i přítomnost vodičů pod proudem s napětím přesahujícím 230 V. Rovina laseru Značka 1 Značka 2 OBRÁZEK 13 Otvor laseru Vodováhy Boční směr Boční směr Sloupek Značka středu Kroky 1 a 2 Kroky 3 a 4 Krok 5 OBRÁZEK Rovina laseru je při detekci sloupků vždy zapnuta, na displeji LCD se zobrazuje příslušná ikona. Lze ji vypnout jedním stisknutím tlačítka. 2. Rovinu laseru lze zapnout i samostatně, jedním stisknutím tlačítka. Dalším stisknutím se opět vypne. 10 IntelliLaser Pro IntelliLaser Pro 11

7 3. Oblast laseru se automaticky vypne po 1 hodině. 4. Promítaná rovina laseru se bude shodovat s indikátorem okraje sloupku. 5. Vodováhy horizontální roviny jsou srovnány s rovinou laseru. Pokud je bublinka ve středu vodováhy, je rovina laseru vodorovná nebo svislá (podle konkrétně použité vodováhy). BEZPEČNOSTNÍ OPATŘENÍ PŘI PROVOZU Při zatloukání hřebíků, vrtání nebo sekání do zdí, stropů a podlah, v jejichž blízkosti mohou být vodiče nebo potrubí, postupujte vždy opatrně. Stíněné a odpojené vodiče a vodiče bez proudu nebudou detekovány jako vodiče pod proudem. Vždy mějte na paměti, že obvyklá vzdálenost mezi sloupky a nosníky bývá 41 cm nebo 61 cm, jejich šířka 38 mm (11/2"). Pokud nástroj detekuje libovolný předmět v kratší vzdálenosti nebo s jinou šířkou, může se jednat o další sloupek, nosník nebo protipožární příčku. Při práci v blízkosti vodičů elektrického proudu vždy elektřinu vypněte. TIPY PRO PROVOZ DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ Chcete-li zajistit správnou detekci vodičů pod proudem, je třeba držet nástroj IntelliLaser Pro pouze za část sloužící k uchopení. Uchopte nástroj mezi palec a ostatní prsty a přidržujte jej dlaní. Běžné konstrukce Při vsazování dveří a oken se obvykle používají pomocné sloupky a překlady pro zvýšení stability. Nástroj IntelliLaser Pro umožňuje při průchodu přes tyto dvojité sloupky a pevné překlady detekovat jejich hrany. Nástroj při průchodu vydává nepřetržitý zvukový signál. Rozdíly povrchů Tapety Pokud povrch stěny neobsahuje kovové fólie nebo vlákna, funkce čidla sloupků se při použití na povrchu pokrytém tapetami nebo tkaninou nemění. Plasty a lišty Pokud jsou plasty a lišty tenké a neobsahují kovové pletivo, bude jednotka pracovat správně. Stropy a strukturované povrchy Při práci na hrubém povrchu, například stříkaném stropu, použijte při snímání povrchu kus lepenky. Použijte techniku kalibrace popsanou v předchozí části příručky. Lepenku VLOŽTE mezi čidlo sloupků a povrch. Při tomto postupu je také důležité, abyste měli volnou ruku v dostatečné vzdálenosti od jednotky. SPECIFIKACE Při snímání a označování ve dvou směrech nástroj IntelliLaser Pro vyhledává střed sloupku s přesností na 3 mm (dřevo) a 6 mm (kov). Při měření dřevěného nebo kovového sloupku se doporučuje nástroj IntelliSensor používat při relativní vlhkosti %. Baterie: Hlavní jednotka: 1 alkalická baterie 9 V, typ 6LR61 Laserové pouzdro: 2 alkalické baterie AAA, typ LR03 Odolnost proti nárazu: až 91 cm Provozní teplota: - 7 C až + 49 C Skladovací teplota: - 29 C až + 66 C Třída laseru: 2M, výkon < 1 mw Laserová dioda: 650 nm, třída 2M Přesnost laseru: 12 mm ve vzdálenosti 6 m Délka promítaného laserového paprsku: až 6 m Tento laserový nástroj třídy 2M je vyroben podle mezinárodního bezpečnostního standardu IEC EN IntelliLaser Pro IntelliLaser Pro 13

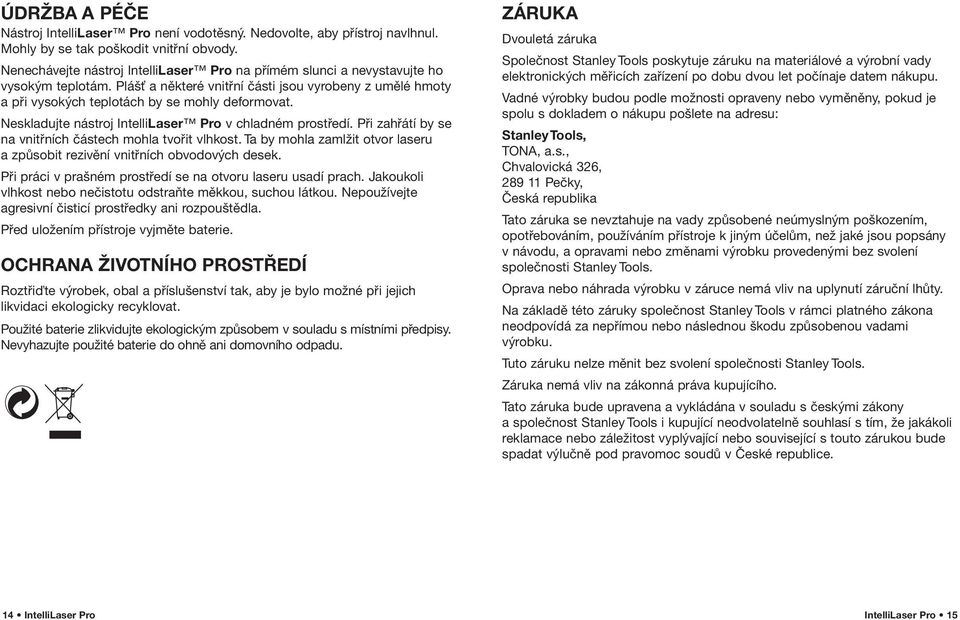

8 ÚDRŽBA A PÉČE Nástroj IntelliLaser Pro není vodotěsný. Nedovolte, aby přístroj navlhnul. Mohly by se tak poškodit vnitřní obvody. Nenechávejte nástroj IntelliLaser Pro na přímém slunci a nevystavujte ho vysokým teplotám. Plášť a některé vnitřní části jsou vyrobeny z umělé hmoty a při vysokých teplotách by se mohly deformovat. Neskladujte nástroj IntelliLaser Pro v chladném prostředí. Při zahřátí by se na vnitřních částech mohla tvořit vlhkost. Ta by mohla zamlžit otvor laseru a způsobit rezivění vnitřních obvodových desek. Při práci v prašném prostředí se na otvoru laseru usadí prach. Jakoukoli vlhkost nebo nečistotu odstraňte měkkou, suchou látkou. Nepoužívejte agresivní čisticí prostředky ani rozpouštědla. Před uložením přístroje vyjměte baterie. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Roztřiďte výrobek, obal a příslušenství tak, aby je bylo možné při jejich likvidaci ekologicky recyklovat. Použité baterie zlikvidujte ekologickým způsobem v souladu s místními předpisy. Nevyhazujte použité baterie do ohně ani domovního odpadu. ZÁRUKA Dvouletá záruka Společnost Stanley Tools poskytuje záruku na materiálové a výrobní vady elektronických měřicích zařízení po dobu dvou let počínaje datem nákupu. Vadné výrobky budou podle možnosti opraveny nebo vyměněny, pokud je spolu s dokladem o nákupu pošlete na adresu: Stanley Tools, TONA, a.s., Chvalovická 326, Pečky, Česká republika Tato záruka se nevztahuje na vady způsobené neúmyslným poškozením, opotřebováním, používáním přístroje k jiným účelům, než jaké jsou popsány v návodu, a opravami nebo změnami výrobku provedenými bez svolení společnosti Stanley Tools. Oprava nebo náhrada výrobku v záruce nemá vliv na uplynutí záruční lhůty. Na základě této záruky společnost Stanley Tools v rámci platného zákona neodpovídá za nepřímou nebo následnou škodu způsobenou vadami výrobku. Tuto záruku nelze měnit bez svolení společnosti Stanley Tools. Záruka nemá vliv na zákonná práva kupujícího. Tato záruka bude upravena a vykládána v souladu s českými zákony a společnost Stanley Tools i kupující neodvolatelně souhlasí s tím, že jakákoli reklamace nebo záležitost vyplývající nebo související s touto zárukou bude spadat výlučně pod pravomoc soudů v České republice. 14 IntelliLaser Pro IntelliLaser Pro 15
