1 e_CZ TECHNICKÁ DOKUMENTACE Grand Max plus 8 s výmìníkem

2 e_CZ Technický list pro krbová kamna Grand Max plus 8 s výmìníkem Šamotová vyzdívka Vhodné palivo: Pro používání vhodného paliva nahlédnìte do kapitoly 2.2 Palivo ve Všeobecném návodu k obsluze. Správný provoz: Pro správné a bezpeèné zacházení s krbovými kamny nahlédnìte do kapitol: 2. Popis spalovacího procesu a 5. Návod k obsluze ve Všeobecném návodu k obsluze. Teplovodní výmìník lze vyjmout a nahradit záslepkou. Víko smyèky na výmìníku lze vyjmout a nahradit vychlazovací smyèkou. Èíslo šamotu Rozmìr Èíslo zboží 1 30x125x x180x x260x x30x x55x TECHNICKÝ POPIS : Poz. Název Èíslo zboží Poz. Název Èíslo zboží 1 Tìleso kamen - 23 Ozdobný oblouk Dvíøka topeništì Vývod topné vody G1" - 3 Pícka - 25 Pøívod vratné vody G1" - 4 Zásobník pro palivo - 26 Jímka termostatického èidla výmìníku G1/2" Šamotová vyzdívka - 27 Automatická regulace vzduchu (klapka) Držák šamotu Žáruvzdorné sklo Hrdlo kouøovodu - 29 Obklad pícky - levý/béžový Popelník Obklad pícky - pravý/béžový Zábrana Obklad/béžový Litinový rošt Obklad spodní/béžový Regulátor primárního vzduchu Jímka termost. èidla vychlazovací smyèky G1/2" - 12 Regulátor sekundárního vzduchu Pøívod chladící kapaliny G3/8" - 13 Pøívod sekundárního vzduchu - 35 Vývod chladící kapaliny G3/8" - 14 Pøívod terciálního vzduchu - 36 Vychlazovací smyèka Externí pøívod vzduchu (ø100) - 16 Pákový uzávìr dvíøek topeništì Teplovodní výmìník Víko smyèky Clona - pevná - Tìsnící šòùra dveøí 14 mm (2220 mm) Pružinový držák obkladu Tìsnící šòùra držákù skla 8x2 mm (96 mm) Obklad pláštì - Tìs. šòùra skla a výmìníku 10x4 mm (1380/2650 mm)

3 e_CZ TECHNICKÉ INFORMACE POKYNY PRO OVLÁDÁNÍ REŽIMU SPALOVÁNÍ: Výkon topidla Výkon topidla Výkon topidla Výkon topidla Palivo 100% 33% 100% 33% 100% 33% 100% 33% Množství paliva Primární vzduch Sekundární vzduch Terciální vzduch Døevìná polena 3,4 kg/h 1,1 kg/h otevøen 5% otevøen 5% otevøen 100% otevøen 50% neregulovatelný Ekobrikety 3,5 kg/h 1,2 kg/h otevøen 10% otevøen 10% otevøen 100% otevøen 50% neregulovatelný Uhelné brikety 2 kg/h 0,7 kg/h otevøen 100% otevøen 50% otevøen 100% otevøen 50% neregulovatelný TECHNICKÁ DATA: Døevo Ekobrikety Uhelné brikety Dosažený tepelný výkon (100%) 13 kw 13 kw 10 kw Výška 1231 mm Snížený tepelný výkon (33%) 4,3 kw 4,3 kw 3,3 kw Šíøka 646 mm Výkon pøedávaný pouze tìlesem kamen 5,7 kw 4,7 kw 4,7 kw Hloubka 483 mm Použitelný výkon pro ohøev vody 7,3 kw 8,3 kw 5,3 kw Hmotnost 205 kg Maximální dávka paliva pro pøiložení 3,4 kg/hod 3,5 kg/hod 2 kg/hod Prùmìr kouøovodu 150 mm Prùm. teplota spalin za hrdl. kouøovodu 279 C 288 C 241 C Maximální provozní pøetlak výmìníku 0,3 MPa Hmotnostní prùtok suchých spalin 8,7 g/s 9,7 g/s 14,2 g/s Vodní obsah výmìníku 18,6 l Energetická úèinnost 84,5 % 83,7 % 74 % Doporuèený tepelný spád (t výstupní t vstupní) C Prùmìrná koncentrace CO 2 11,3 10,8 5,6 Minimální tah komína v hrdle kouøovodu 12 Pa Koncentrace CO ve spalinách pøi 13% O 2 0,30 0,20 0,16 Vytápìcí schopnost (støední tepelné ztráty) pøi 13 kw cca. 234 m 3 Množství spalovacího vzduchu pøi jmenovitém výkonu 7,3 m 3 /kg 7,9 m 3 /kg 21,6 m 3 /kg Regulovatelný výkon 3,3 13 kw Zkoušeno dle EN :2001/A2:2004 a ÈSN :1997 Maximální teplota výstupní vody 80 C ROZMÌROVÉ SCHEMA KRBOVÝCH KAMEN S INSTALACÍ KOLENA ODTAHU SPALIN DODÁVANÉHO JAKO ZVLÁŠTNÍ PØÍSLUŠENSTVÍ ZADNÍ POHLED NA VÝMÌNÍK A VYCHLAZOVACÍ SMYÈKU (G3/8") (G1") (G3/8") (G1/2") (G1/2") (G1")

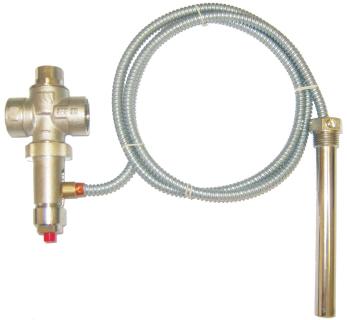

4 e_CZ INSTALACE VYCHLAZOVACÍ SMYÈKY Montáž vychlazovací smyèky Demontáž víka smyèky Legenda: 1. Šroub M8 5. Matice M8 8 ks 2. Tìsnìní 1 ks 6. Vychlazovací smyèka 1 ks 3. Víko smyèky 1 ks 7. Zadní kryt (pøi montáži vychlazovací smyèky demontovat) 1 ks 4. Podložka M8 8 ks 8. Jímka pojistného teplotního ventilu VYCHLAZOVACÍ SMYÈKA (není souèástí dodávky) POJISTNÝ TEPLOTNÍ VENTIL (napø. STS20) (není souèástí dodávky) ULOŽENÍ INSTALOVANÉ VYCHLAZOVACÍ SMYÈKY VE VÝMÌNÍKU 142 mm (pøedepsaná délka)

5 e_SK TECHNICKÁ DOKUMENTÁCIA Grand Max plus 8 s výmenníkom

6 e_SK Technický list pre krbové kachle Grand Max plus 8 s výmenníkom Šamotová výmurovka Vhodné palivo: Pre používanie vhodného paliva nahliadnite do kapitoly 2.2 Palivo vo Všeobecnom návode na obsluhu. Správna prevádzka: Pre správne a bezpeèné zaobchádzanie s krbovými kach¾ami nahliadnite do kapitol 2 a 5 vo Všeobecnom návode na obsluhu. Teplovodný výmenník možno odstráni a nahradi záslepkou. Veko sluèky na výmenníku je možné vybra a nahradi vychladzovacou sluèkou. Èíslo tvarovky Rozmer Èíslo tovaru 1 30x125x x180x x260x x30x x55x TECHNICKÝ POPIS: Poz. Názov Èíslo tovaru Poz. Názov Èíslo tovaru 1 Teleso kachlí - 23 Ozdobný oblúk Dvierka kúreniska Vývod topnej vody G1" - 3 Piecka - 25 Prívod vratnej vody G1" - 4 Zásobník pre palivo - 26 Objímka termostatického snímaèa výmenníka G1/2" Šamotová výmurovka - 27 Automatická regulácia vzduchu (klapka) Držiak šamotu Žiaruvzdorné sklo Hrdlo dymovodu - 29 Obklad piecky - ¾avý/béžový Popolník Obklad piecky - pravý/béžový Zábrana Obklad/béžový Liatinový rošt Obklad spodný/béžový Regulátor primárneho vzduchu Objímka termostatického snímaèa vychladzovacej sluèky G1/2" - 12 Regulátor sekundárneho vzduchu Prívod chladiaci kvapaliny G3/8" - 13 Prívod sekundárneho vzduchu - 35 Vývod chladiaci kvapaliny G3/8" - 14 Prívod terciálneho vzduchu - 36 Vychladzovací smyèka Externý prívod vzduchu (Ø100) - 16 Pákový uzáver dvierok kúreniska Teplovodný výmenník Veko sluèky Clona - pevná - Tesniaca šnúra dvierok 14 mm (2220 mm) Pružinový držiak obkladu Tesniaca šnúra držiakov skla 8x2 mm (96 mm) Obklad pláš a - Tesniaca šnúra skla a výmenníku 10x4 mm (1380/2650 mm)

7 e_SK TECHNICKÉ INFORMÁCIE POKYNY PRE OVLÁDÁNIE REŽIMU SPA¼OVANIA: Výkon vykurovacieho telesa Palivo 100% 33% 100% 33% 100% 33% 100% 33% Množstvo paliva Primárny vzduch Sekundárny vzduch Terciálny vzduch Drevené polena 3,4 kg/h 1,1 kg/h otvorený 5% otvorený 5% otvorený 100% otvorený 50% neregulovate¾ný Ekobrikety 3,5 kg/h 1,2 kg/h otvorený 10% otvorený 10% otvorený 100% otvorený 50% neregulovate¾ný Uholné brikety 2 kg/h 0,7 kg/h otvorený 100% otvorený 50% otvorený 100% otvorený 50% neregulovate¾ný TECHNICKÉ ÚDAJE: Drevené Uholné Ekobrikety polena brikety Dosiahnute¾ný tepelný výkon (100%) 13 kw 13 kw 10 kw Výška 1231 mm Znížený tepelný výkon (33%) 4,3 kw 4,3 kw 3,3 kw Šírka 646 mm Výkon predávaný len telesom kachlí 5,7 kw 4,7 kw 4,7 kw Håbka 483 mm Použite¾ný výkon pre ohrev vody 7,3 kw 8,3 kw 5,3 kw Hmotnos 205 kg Maximálna dávka paliva pre priloženie 3,4 kg/h 3,5 kg/h 2 kg/h Priemer dymovodu 150 mm Priem. teplota spalín za hrdl. dymovodu 279 C 288 C 241 C Maximálny prevádzkový pretlak výmenníku 0,3 MPa Hmotnostní prietok suchých spalín 8,7 g/s 9,7 g/s 14,2 g/s Vodný obsah výmenníku 18,6 l Energetická úèinnos 84,5 % 83,7 % 74 % Doporuèený tepelný spád (t výstupná t vstupná) C Priemerná koncentrácia CO 2 11,3 10,8 5,6 Minimálny ah komína v hrdle dymovodu 12 Pa Koncentrácia CO vo spalinách pri 13% O 2 0,30 0,20 0,16 Vykur. schopnos (stredné tepelné straty) pri 13 kw cca. 234 m 3 Množstvo spa¾ovacieho vzduchu pri menovitom výkone 7,3 m 3 /kg 7,9 m 3 /kg 21,6 m 3 /kg Regulovate¾ný výkon 3,3 13 kw Skúšané pod¾a EN :2001/A2:2004 a ÈSN :1997 Maximálna teplota výstupnej vody 80 C ROZMEROVÁ SCHÉMA KRBOVÝCH KACHLÍ S INŠTALÁCIOU KOLENÁ OD AHU SPALÍN DODÁVANÉHO AKO ZVLÁŠTNE PRÍSLUŠENSTVO ZADNÝ POH¼AD NA VÝMENNÍK A VYCHLADZOVACÍ VÝMENNÍK (G3/8") (G1") (G3/8") (G1/2") (G1/2") (G1")

8 e_SK INŠTALÁCIA VYCHLADZOVACÍHO VÝMENNÍKA Montáž vychladzovacího výmenníka Demontáž veka sluèky Legenda: 1. Skrutka M8 5. Matica M8 8 ks 2. Tesnenie 1 ks 6. Vychladzovací smyèka 1 ks 3. Veko sluèky 1 ks 7. Zadný kryt (pri montáži vychladzovacej sluèky demontova ) 1 ks 4. Podložka M8 8 ks 8. Objímka poistného teplotného ventilu VYCHLADZOVACÍ SMYÈKA (nie je súèiastka dodávky) POISTNÝ TEPLOTNÝ VENTIL (napr. STS20) (nie je súèiastka dodávky) ULOŽENIE INŠTALOVANEJ VYCHLADZOVACEJ SLUÈKY VO VÝMENNÍKU 142 mm (predpísaná dåžka)
