1 Straumann CARES Visual 9 Aktualizace software Co je nového? Verze Softwaru 9.5 Datum vydání 16. března Nové funkce a vylepšení v programu Straumann CARES Visual Standardní a individuální předvolby pro všechny nástroje v panelu Voskový nůž Nejlepší návrh modelace pro vestibulárně fazetované korunky a mezičleny Načtení uložených dat do Skenování Nové možnosti v Evidenci zakázek Poslat o krok dále a Pokračovat Nový filtr v modulu Nová zakázka pro materiály se zvoleným typem implantátu Nový typ založení zakázky pro abutment Variobase Nový typ spoje Přirozené spoje Dělicí čáry mezi skeny modelu a sousedních zubů Nové tvary mezičlenů Nová funkce v okně Multi-Designeru; Abutment paralelně k ose nasazení Vylepšení osy nasazení během skenování můstků Individuální nastavení zobrazení textury Zaoblené konce distálního prodloužení třmenů Snížené nároky na minimální průřez distálních prodloužení třmenů Nastavitelný sekundární rádius pro třmen typu Lambda Nové materiály Nový materiál 3M Lava Plus Nová výška abutmentu Variobase Straumann CARES Visual 9.5 Strana 1 z 24

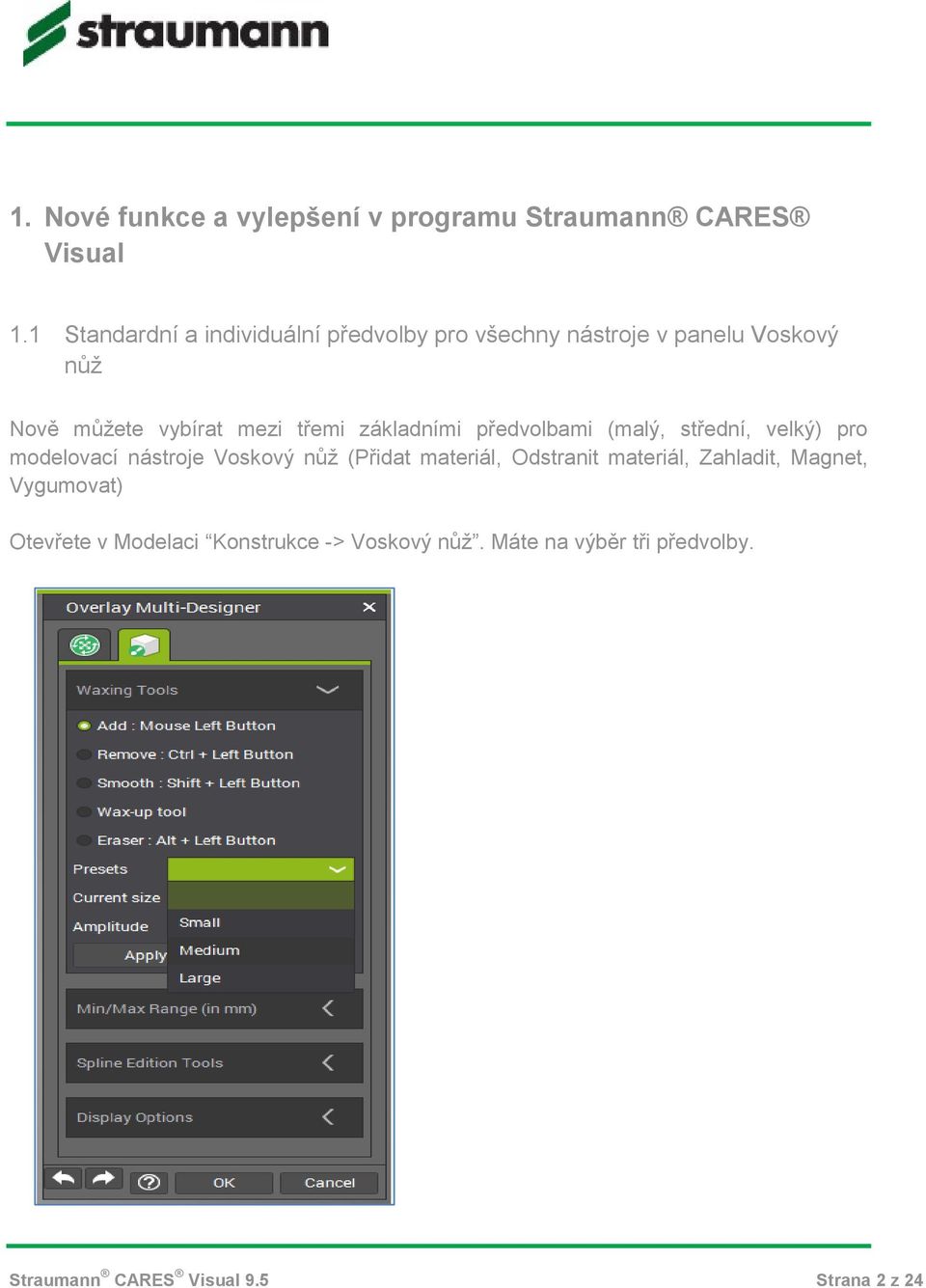

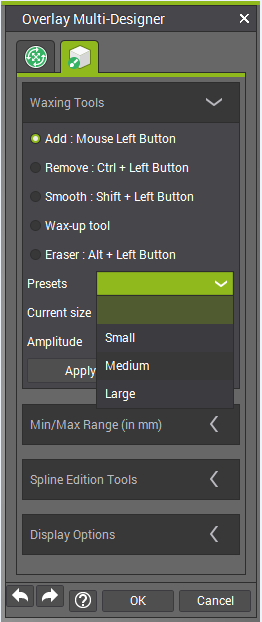

2 1. Nové funkce a vylepšení v programu Straumann CARES Visual 1.1 Standardní a individuální předvolby pro všechny nástroje v panelu Voskový nůž Nově můžete vybírat mezi třemi základními předvolbami (malý, střední, velký) pro modelovací nástroje Voskový nůž (Přidat materiál, Odstranit materiál, Zahladit, Magnet, Vygumovat) Otevřete v Modelaci Konstrukce -> Voskový nůž. Máte na výběr tři předvolby. Straumann CARES Visual 9.5 Strana 2 z 24

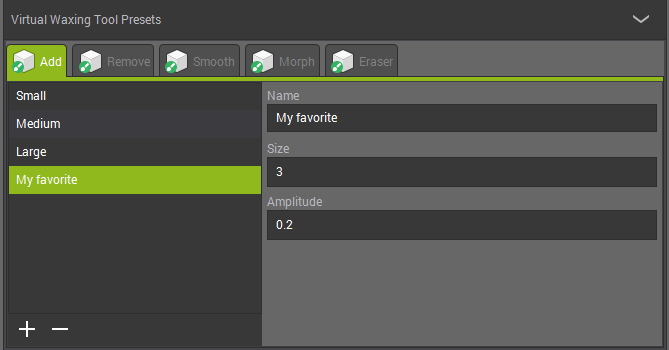

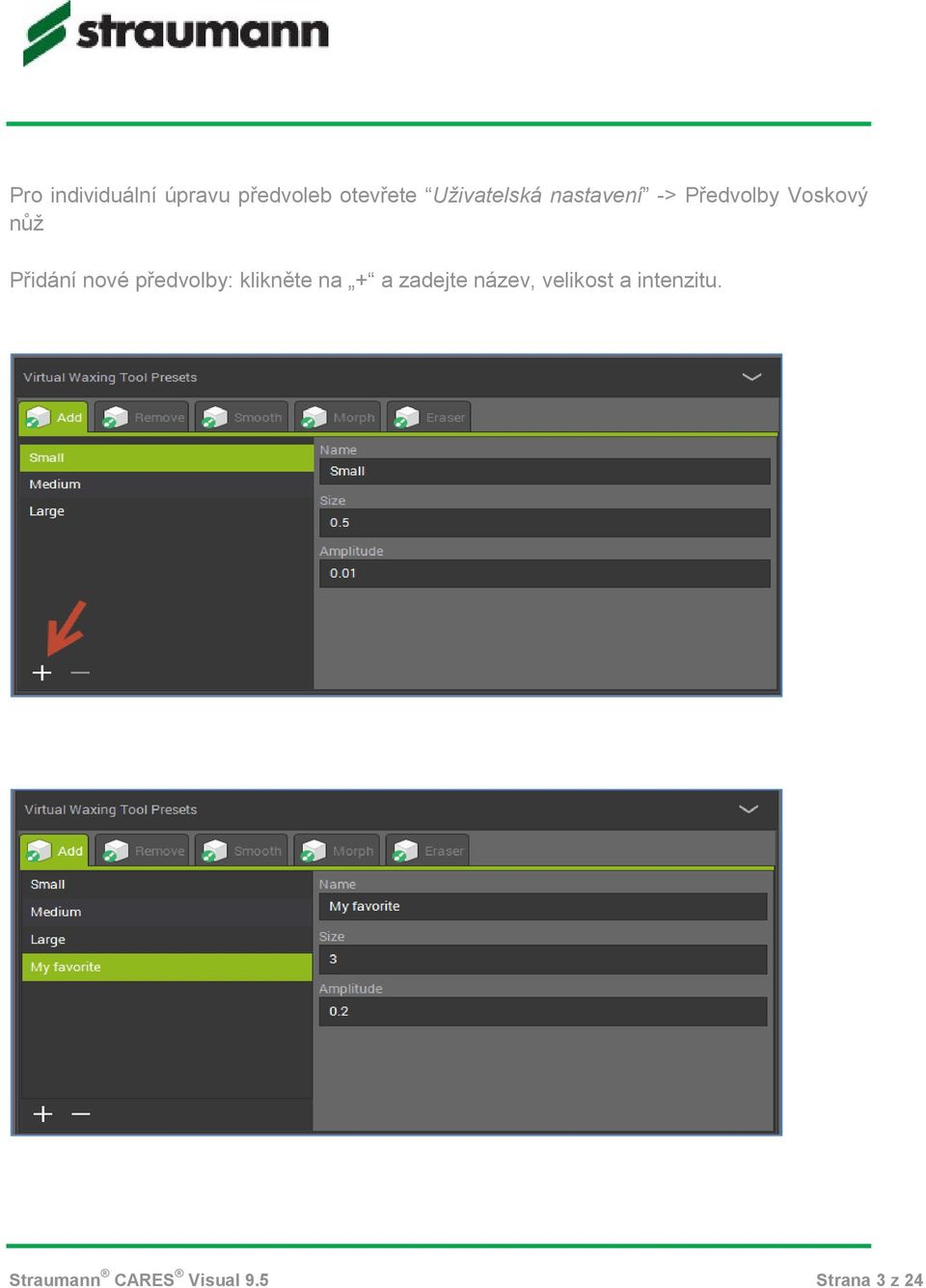

3 Pro individuální úpravu předvoleb otevřete Uživatelská nastavení -> Předvolby Voskový nůž Přidání nové předvolby: klikněte na + a zadejte název, velikost a intenzitu. Straumann CARES Visual 9.5 Strana 3 z 24

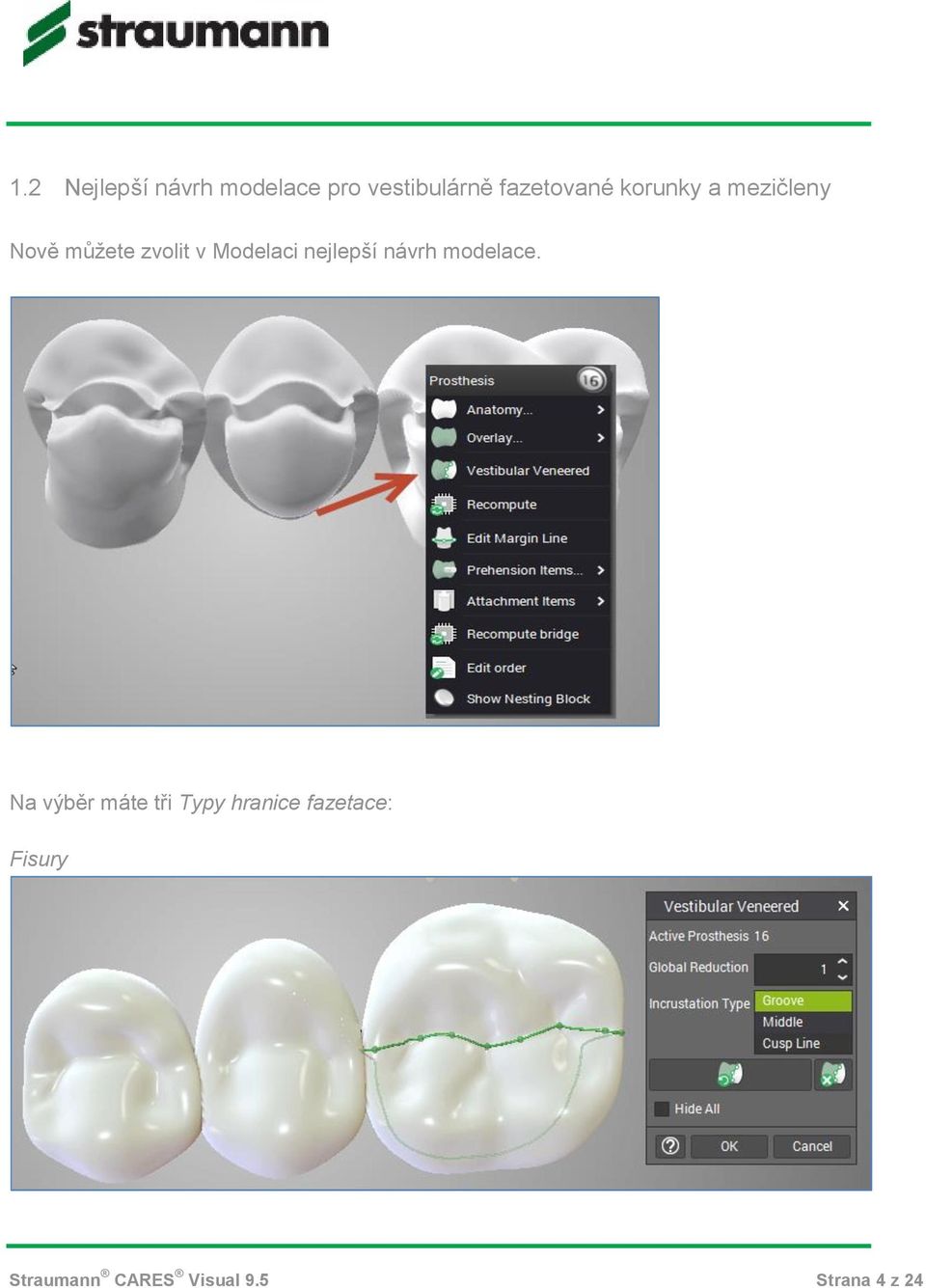

4 1.2 Nejlepší návrh modelace pro vestibulárně fazetované korunky a mezičleny Nově můžete zvolit v Modelaci nejlepší návrh modelace. Na výběr máte tři Typy hranice fazetace: Fisury Straumann CARES Visual 9.5 Strana 4 z 24

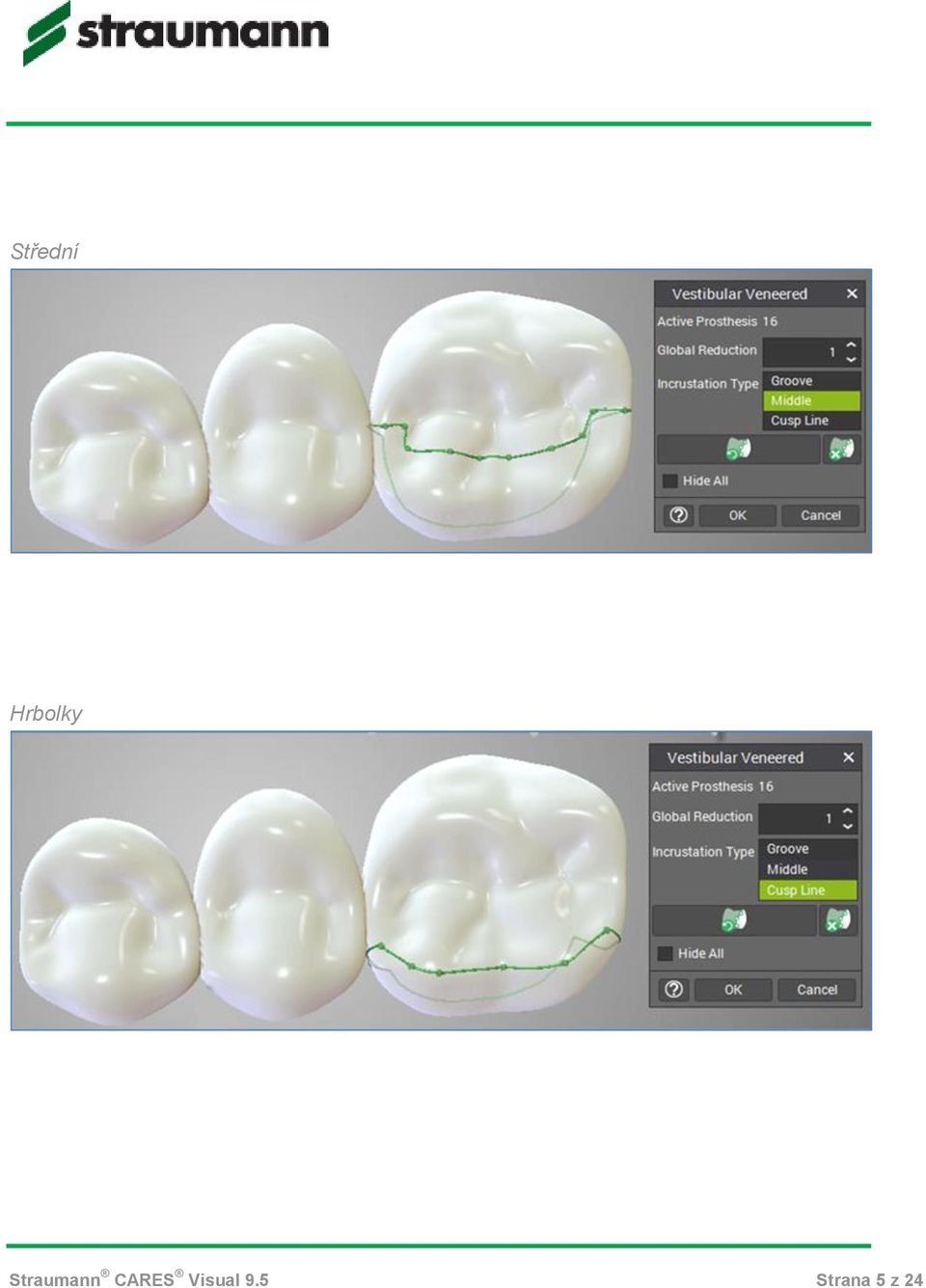

5 Střední Hrbolky Straumann CARES Visual 9.5 Strana 5 z 24

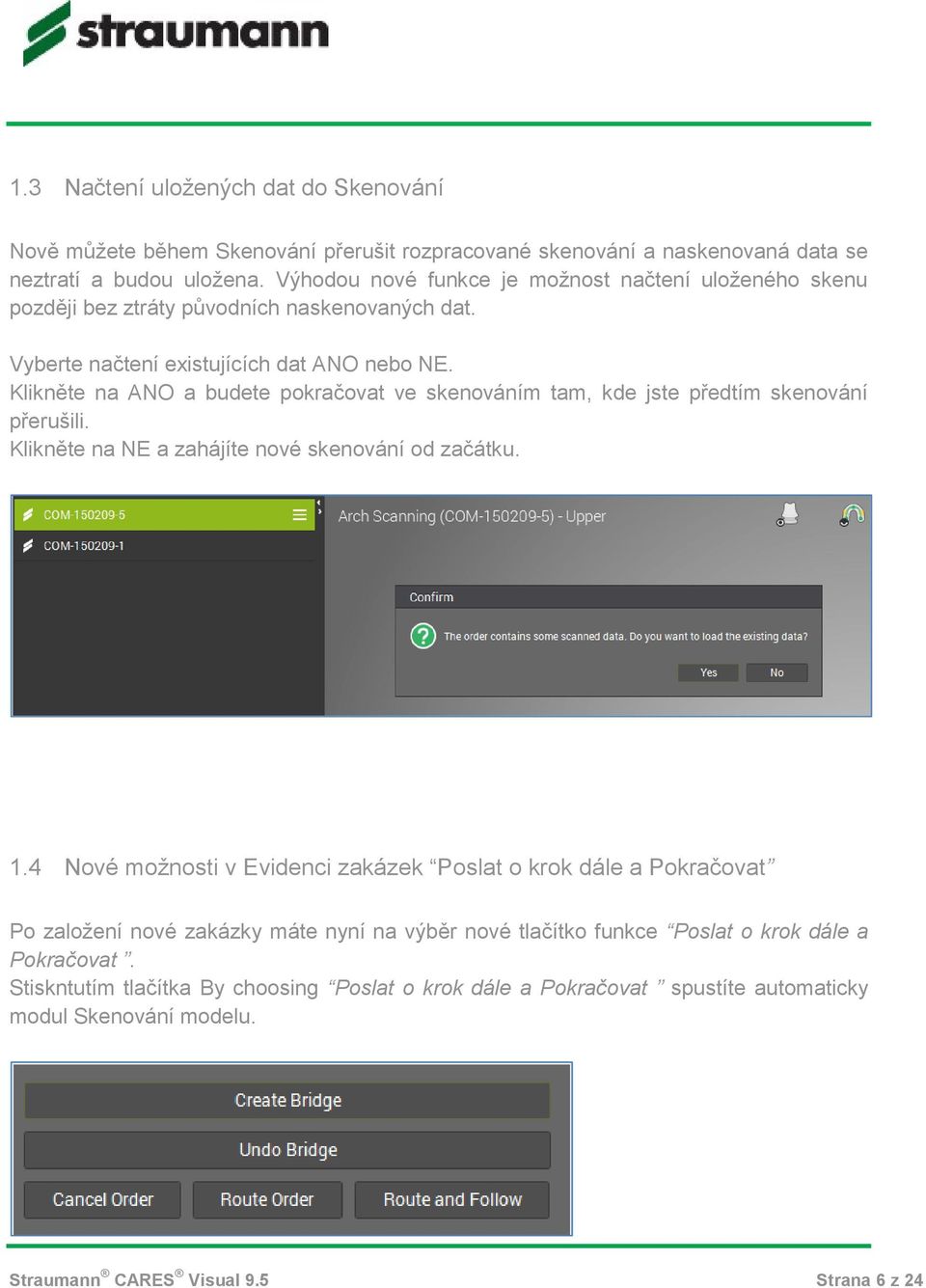

6 1.3 Načtení uložených dat do Skenování Nově můžete během Skenování přerušit rozpracované skenování a naskenovaná data se neztratí a budou uložena. Výhodou nové funkce je možnost načtení uloženého skenu později bez ztráty původních naskenovaných dat. Vyberte načtení existujících dat ANO nebo NE. Klikněte na ANO a budete pokračovat ve skenováním tam, kde jste předtím skenování přerušili. Klikněte na NE a zahájíte nové skenování od začátku. 1.4 Nové možnosti v Evidenci zakázek Poslat o krok dále a Pokračovat Po založení nové zakázky máte nyní na výběr nové tlačítko funkce Poslat o krok dále a Pokračovat. Stiskntutím tlačítka By choosing Poslat o krok dále a Pokračovat spustíte automaticky modul Skenování modelu. Straumann CARES Visual 9.5 Strana 6 z 24

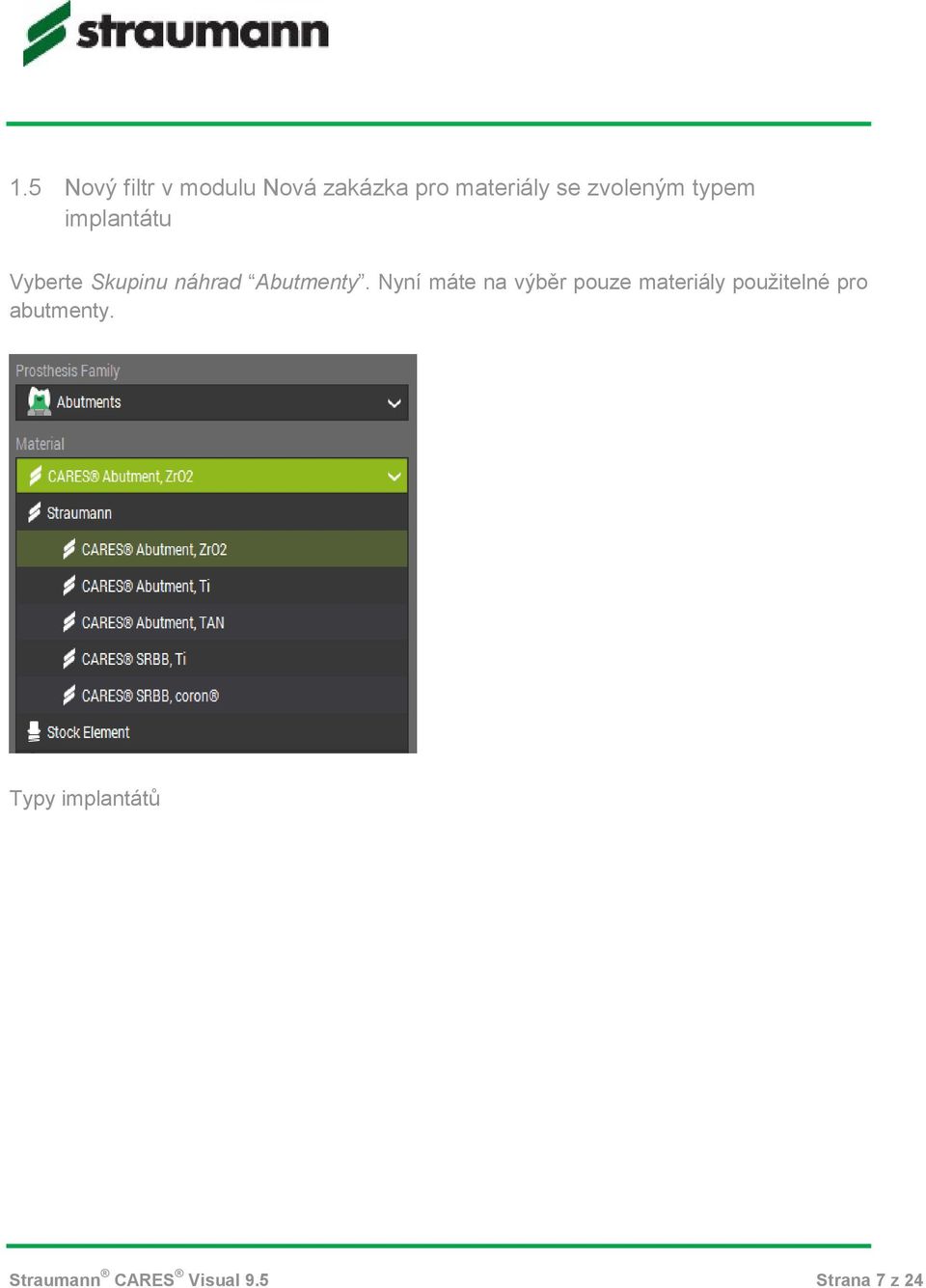

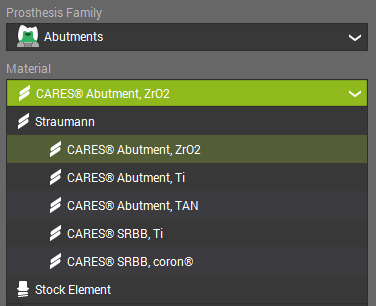

7 1.5 Nový filtr v modulu Nová zakázka pro materiály se zvoleným typem implantátu Vyberte Skupinu náhrad Abutmenty. Nyní máte na výběr pouze materiály použitelné pro abutmenty. Typy implantátů Straumann CARES Visual 9.5 Strana 7 z 24

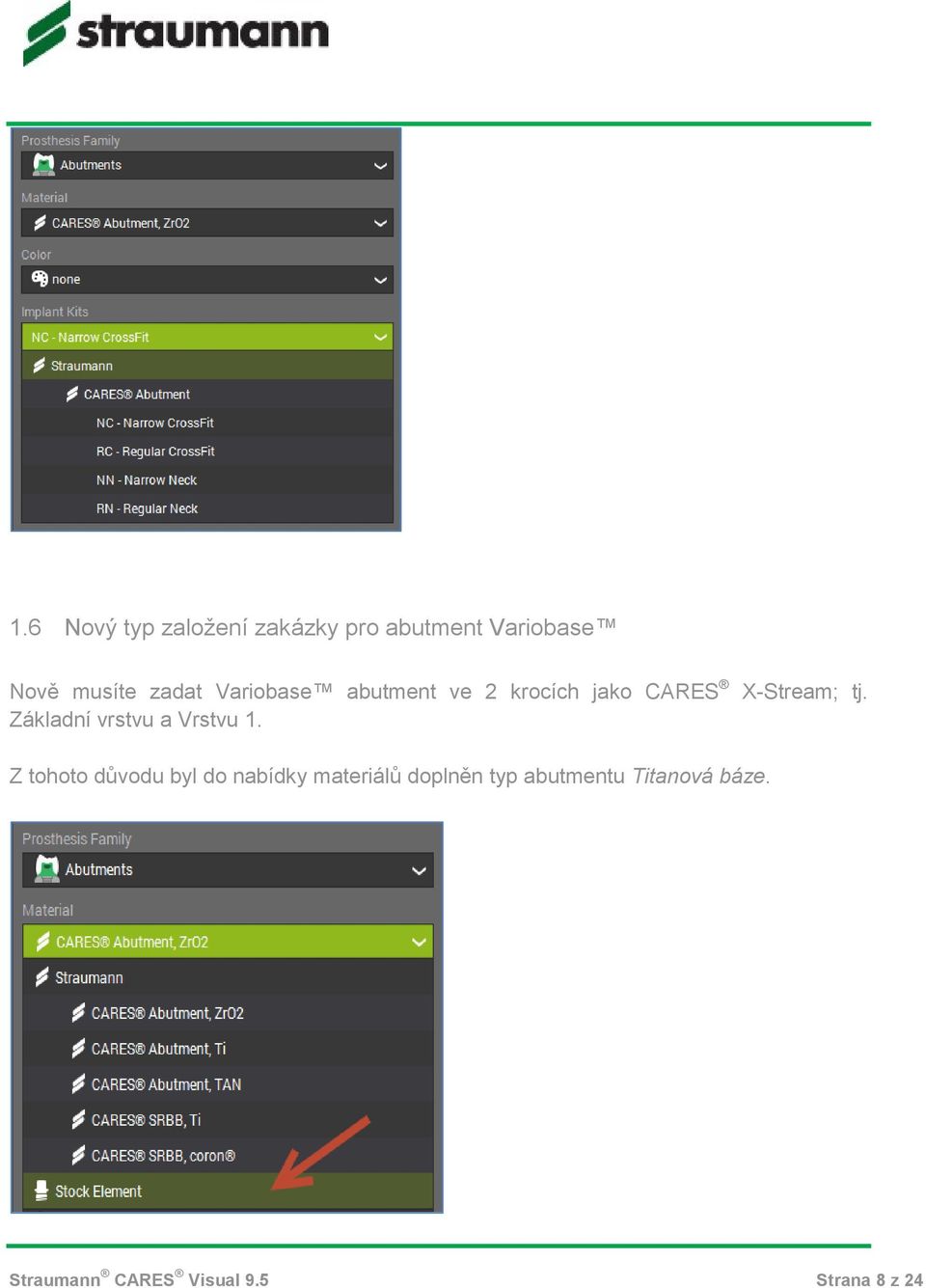

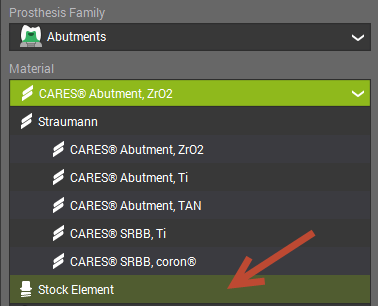

8 1.6 Nový typ založení zakázky pro abutment Variobase Nově musíte zadat Variobase abutment ve 2 krocích jako CARES Základní vrstvu a Vrstvu 1. X-Stream; tj. Z tohoto důvodu byl do nabídky materiálů doplněn typ abutmentu Titanová báze. Straumann CARES Visual 9.5 Strana 8 z 24

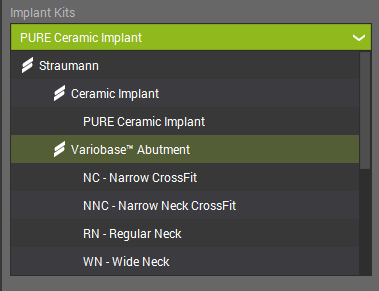

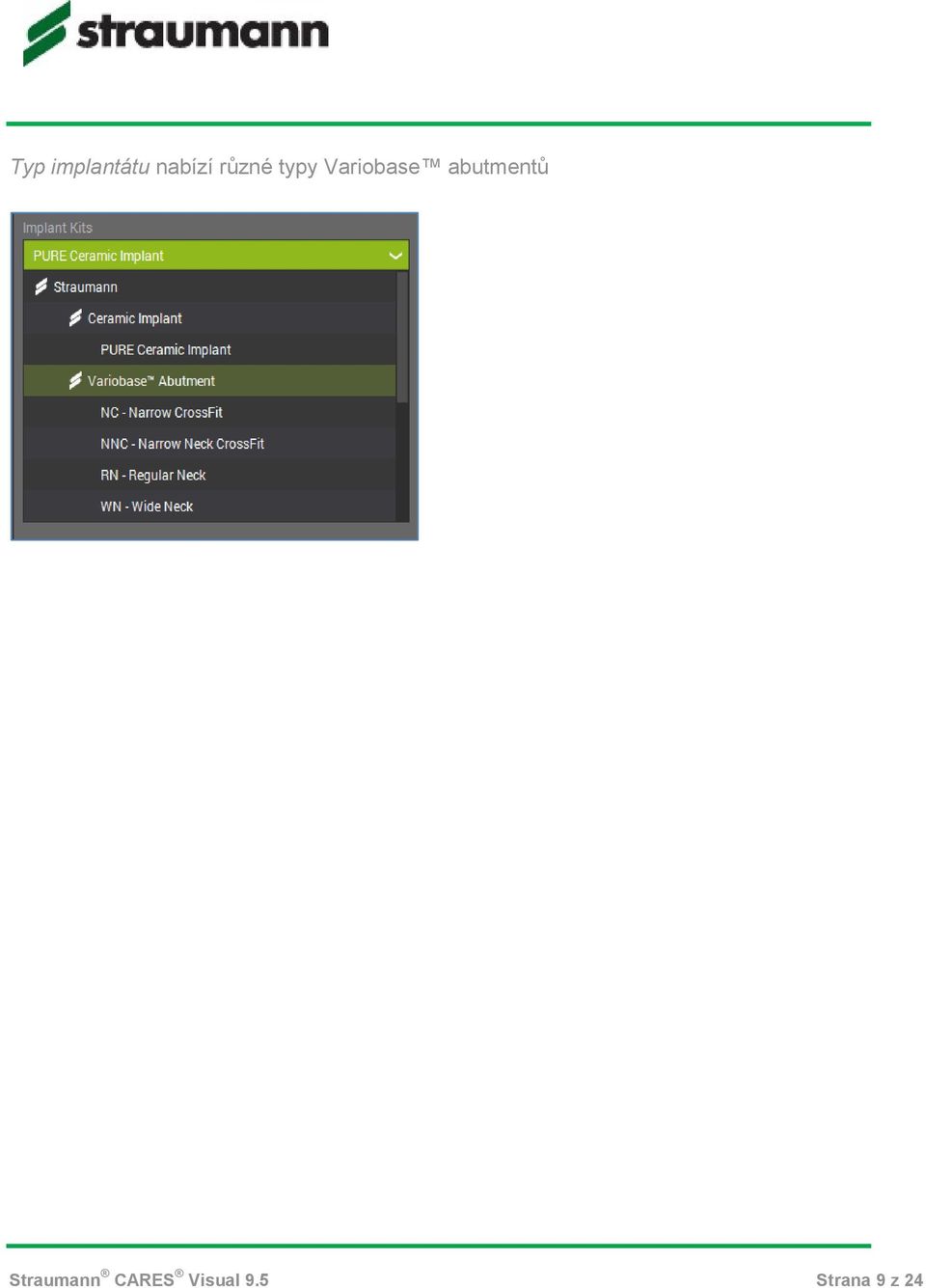

9 Typ implantátu nabízí různé typy Variobase abutmentů Straumann CARES Visual 9.5 Strana 9 z 24

10 Přidejte Detailní typ náhrady Základní vrstva je hotova Straumann CARES Visual 9.5 Strana 10 z 24

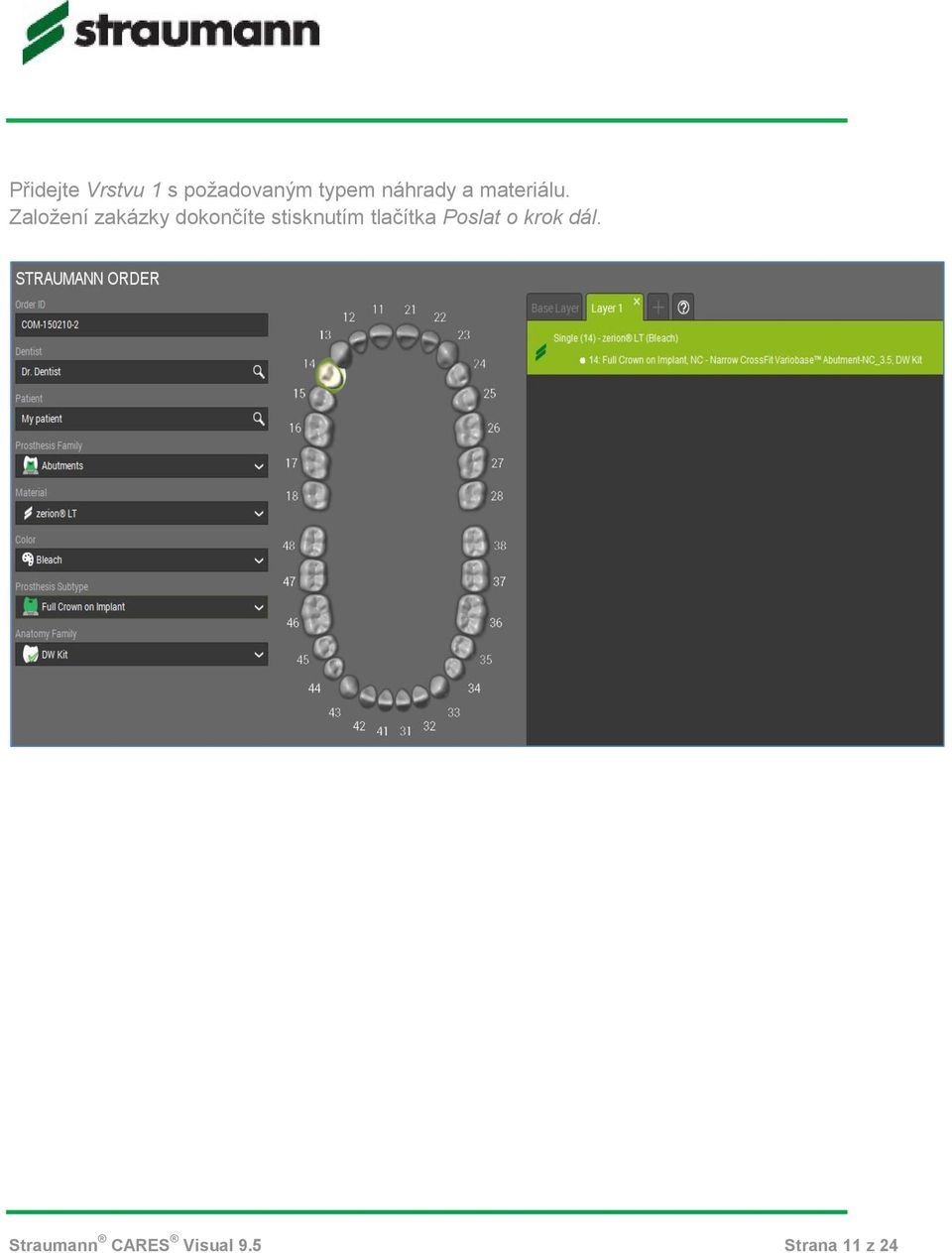

11 Přidejte Vrstvu 1 s požadovaným typem náhrady a materiálu. Založení zakázky dokončíte stisknutím tlačítka Poslat o krok dál. Straumann CARES Visual 9.5 Strana 11 z 24

12 Toto pravidlo platí obecně: Základní vrstva (Titanová báze nebo CARES Abutment) + Vrstva 1 (konstrukce na Základní vrstvě) Straumann CARES Visual 9.5 Strana 12 z 24

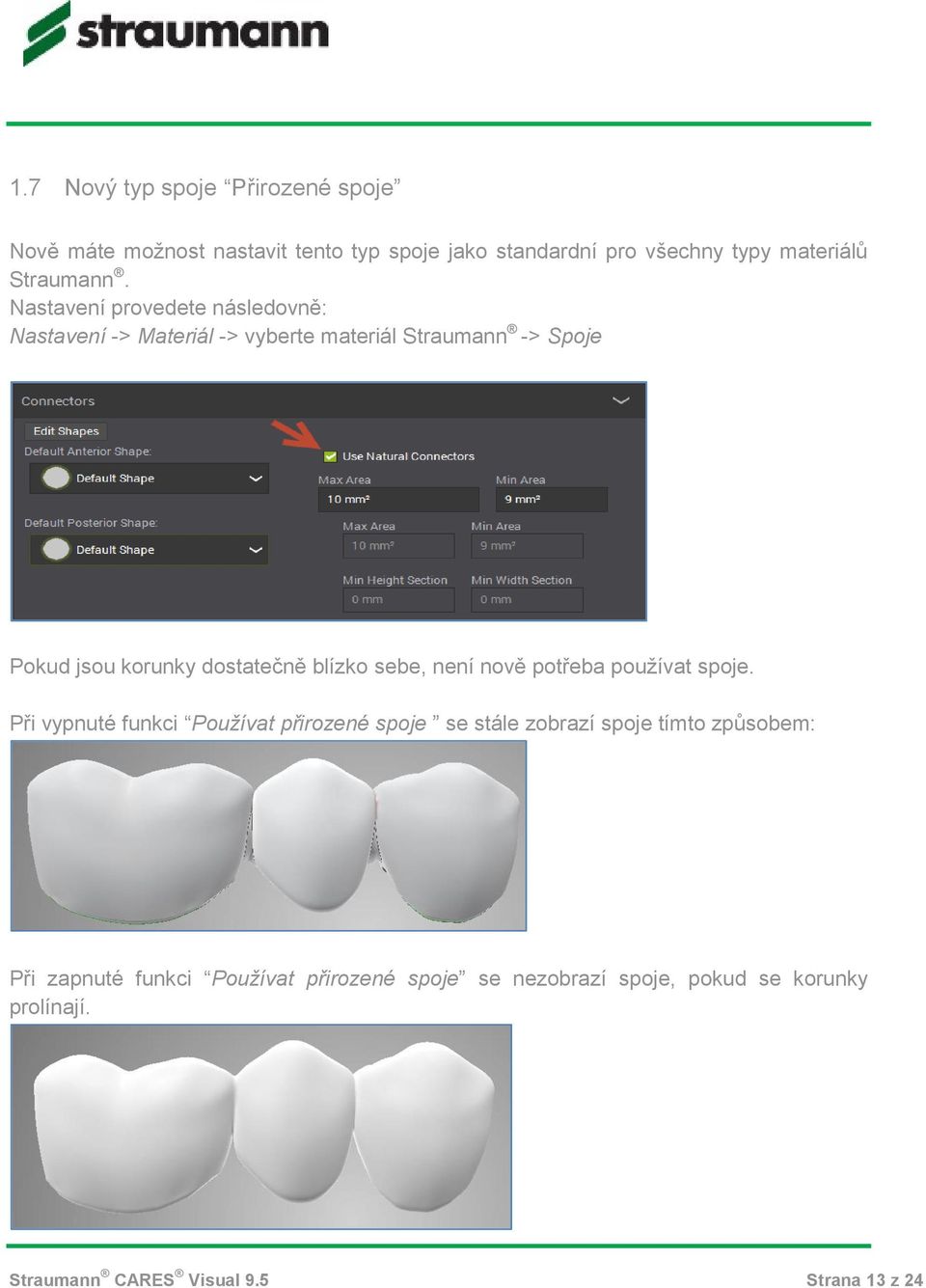

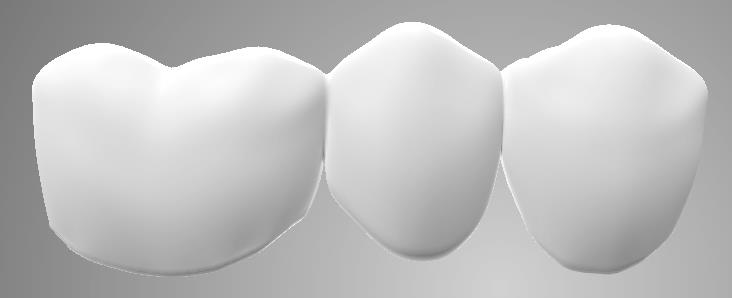

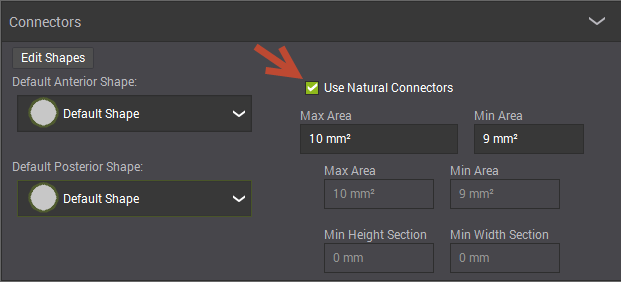

13 1.7 Nový typ spoje Přirozené spoje Nově máte možnost nastavit tento typ spoje jako standardní pro všechny typy materiálů Straumann. Nastavení provedete následovně: Nastavení -> Materiál -> vyberte materiál Straumann -> Spoje Pokud jsou korunky dostatečně blízko sebe, není nově potřeba používat spoje. Při vypnuté funkci Používat přirozené spoje se stále zobrazí spoje tímto způsobem: Při zapnuté funkci Používat přirozené spoje se nezobrazí spoje, pokud se korunky prolínají. Straumann CARES Visual 9.5 Strana 13 z 24

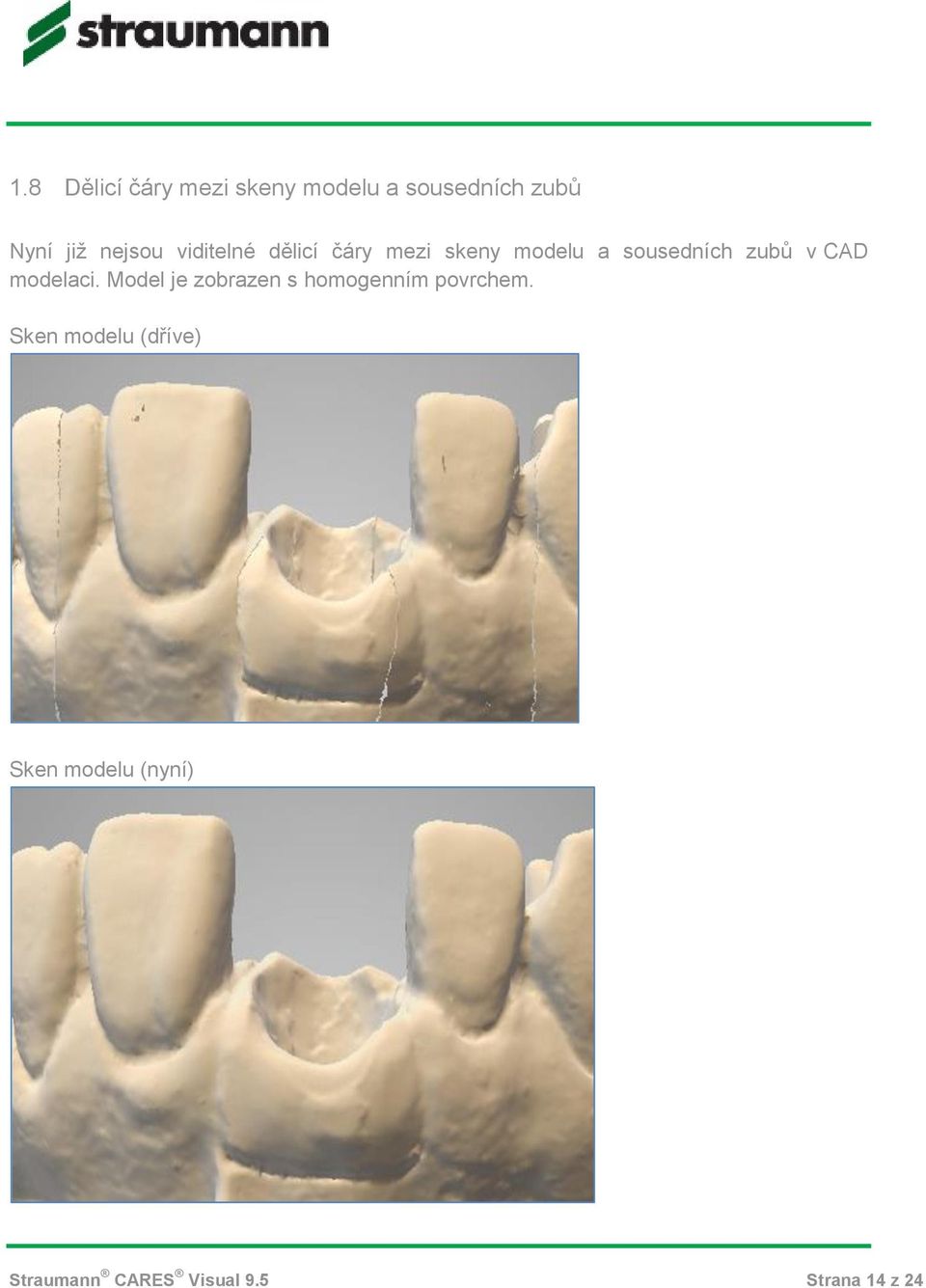

14 1.8 Dělicí čáry mezi skeny modelu a sousedních zubů Nyní již nejsou viditelné dělicí čáry mezi skeny modelu a sousedních zubů v CAD modelaci. Model je zobrazen s homogenním povrchem. Sken modelu (dříve) Sken modelu (nyní) Straumann CARES Visual 9.5 Strana 14 z 24

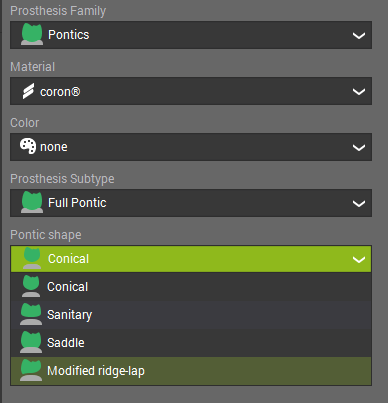

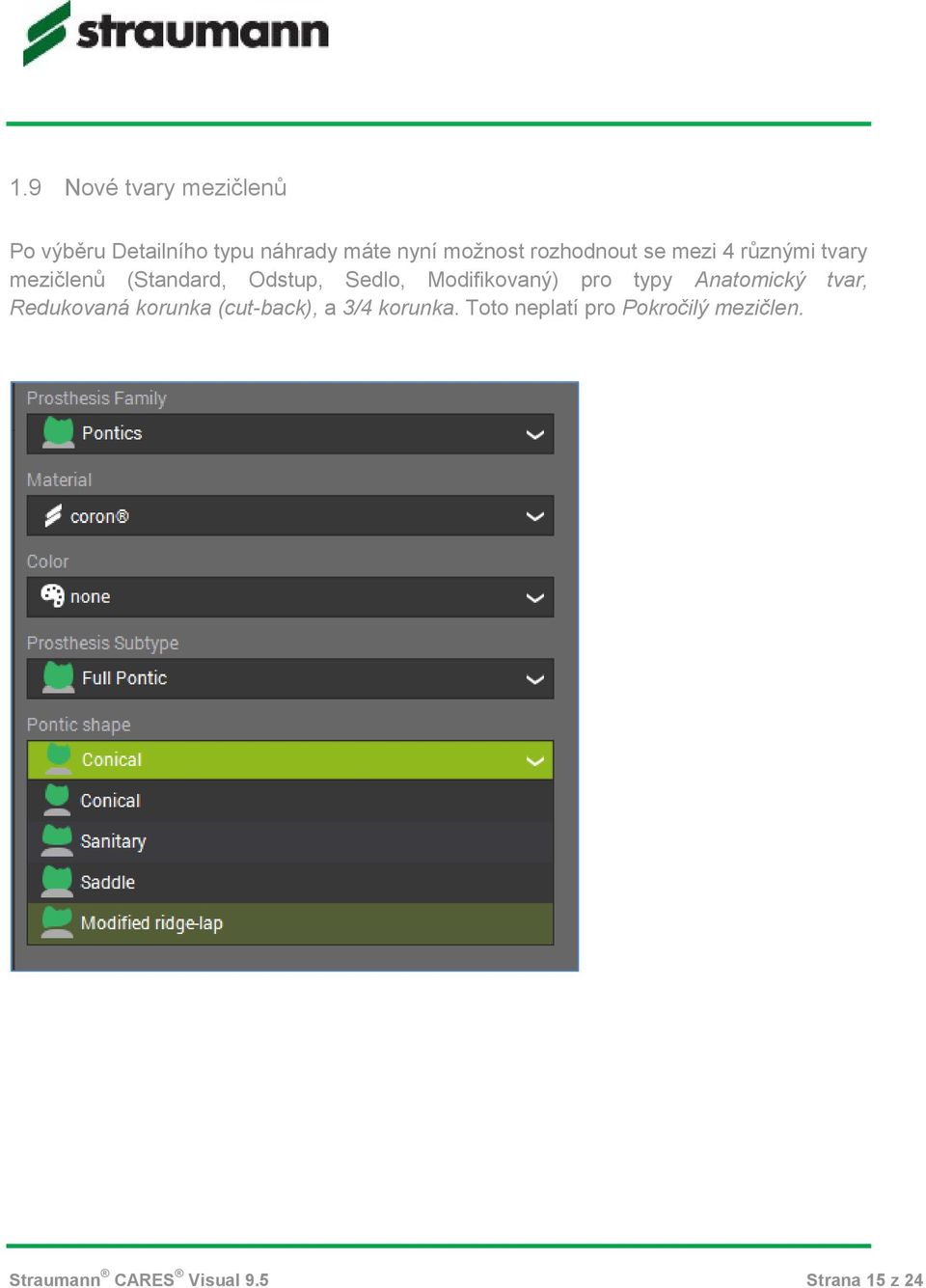

15 1.9 Nové tvary mezičlenů Po výběru Detailního typu náhrady máte nyní možnost rozhodnout se mezi 4 různými tvary mezičlenů (Standard, Odstup, Sedlo, Modifikovaný) pro typy Anatomický tvar, Redukovaná korunka (cut-back), a 3/4 korunka. Toto neplatí pro Pokročilý mezičlen. Straumann CARES Visual 9.5 Strana 15 z 24

16 1.10 Nová funkce v okně Multi-Designeru; Abutment paralelně k ose nasazení Tento pracovní krok lze nyní nově provést v okně Multi-Designeru -> Editace -> Individuální parametry abutmentu. Zaškrtávací políčko lze zapnout nebo vypnout. Výhodou této novinky je zachování modelace po zapnutí / vypnutí funkce. Straumann CARES Visual 9.5 Strana 16 z 24

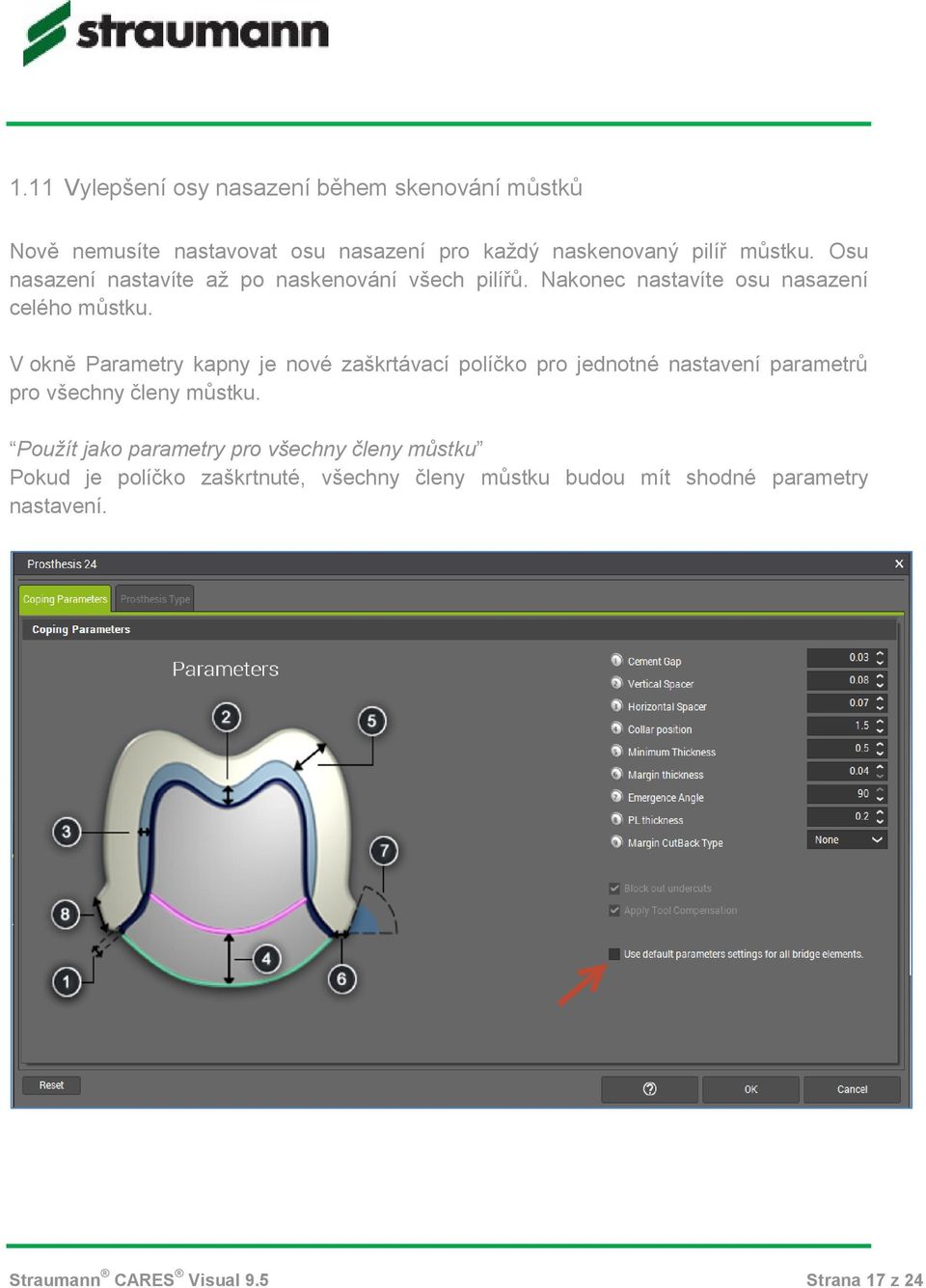

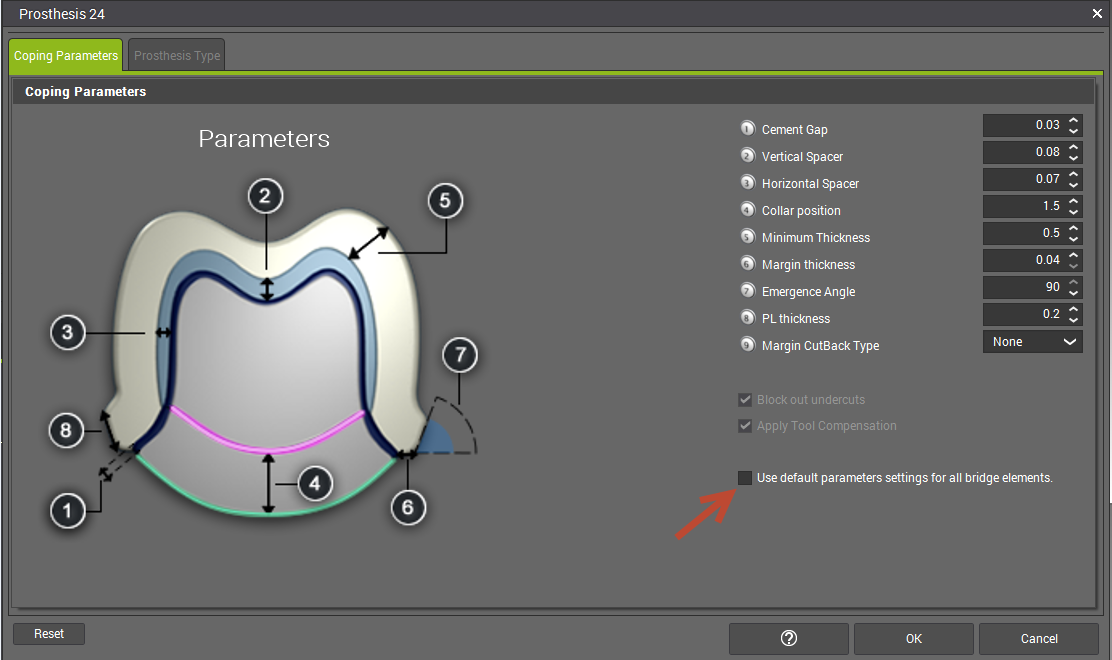

17 1.11 Vylepšení osy nasazení během skenování můstků Nově nemusíte nastavovat osu nasazení pro každý naskenovaný pilíř můstku. Osu nasazení nastavíte až po naskenování všech pilířů. Nakonec nastavíte osu nasazení celého můstku. V okně Parametry kapny je nové zaškrtávací políčko pro jednotné nastavení parametrů pro všechny členy můstku. Použít jako parametry pro všechny členy můstku Pokud je políčko zaškrtnuté, všechny členy můstku budou mít shodné parametry nastavení. Straumann CARES Visual 9.5 Strana 17 z 24

18 1.12 Individuální nastavení zobrazení textury Nově máte možnost nastavovat profily zobrazení objektů, Předvolby průsvitnosti. Nastavení najdete zde: Uživatelská nastavení -> Možnosti zobrazení -> Předvolby průsvitnosti Straumann CARES Visual 9.5 Strana 18 z 24

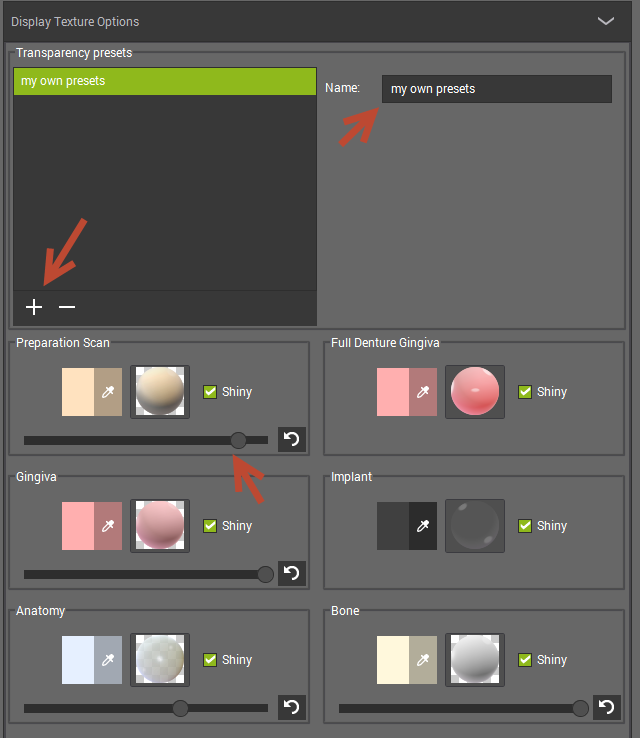

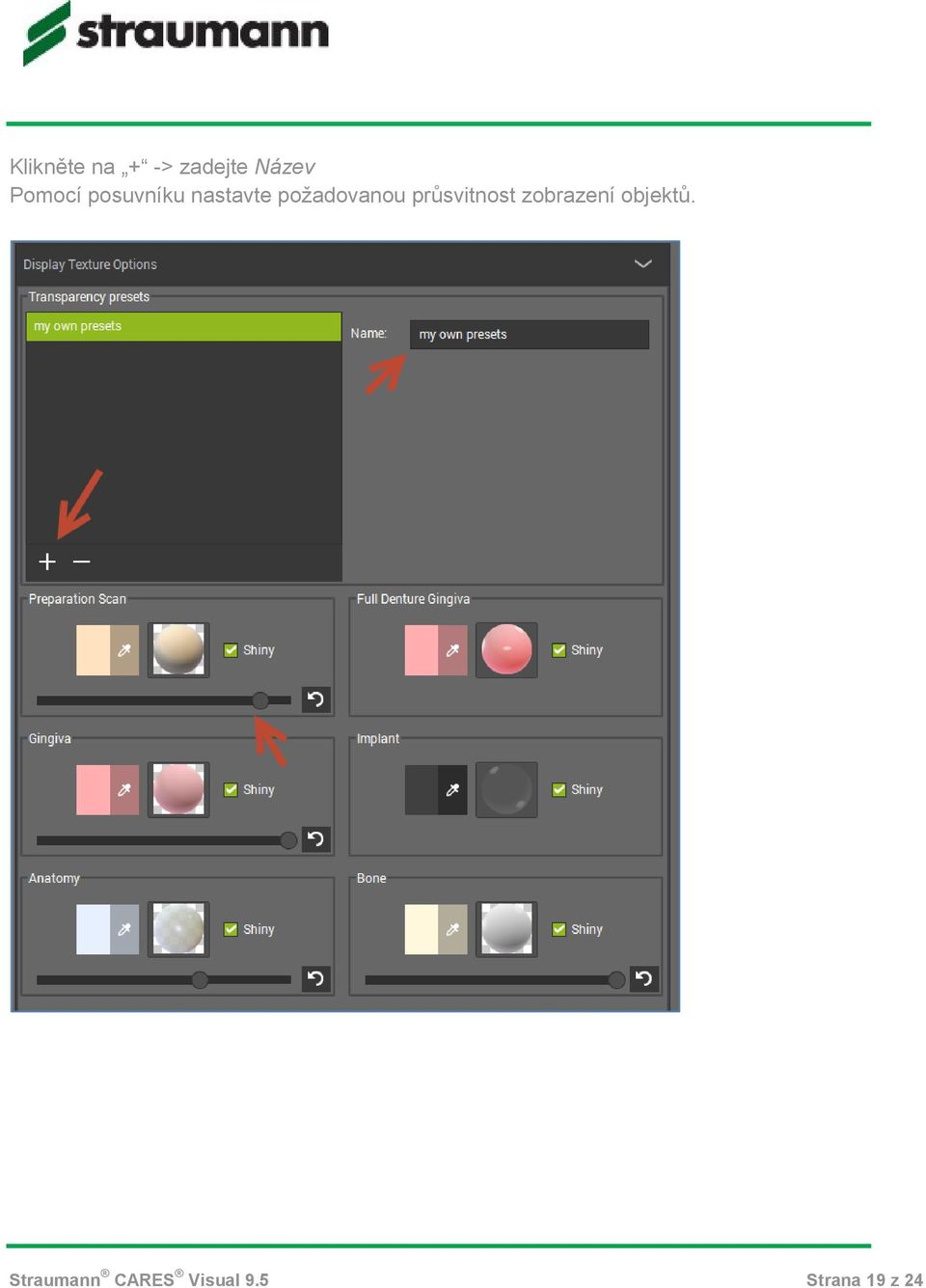

19 Klikněte na + -> zadejte Název Pomocí posuvníku nastavte požadovanou průsvitnost zobrazení objektů. Straumann CARES Visual 9.5 Strana 19 z 24

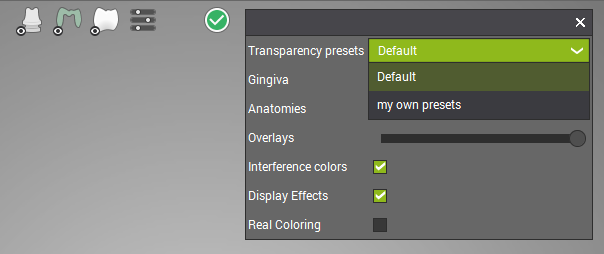

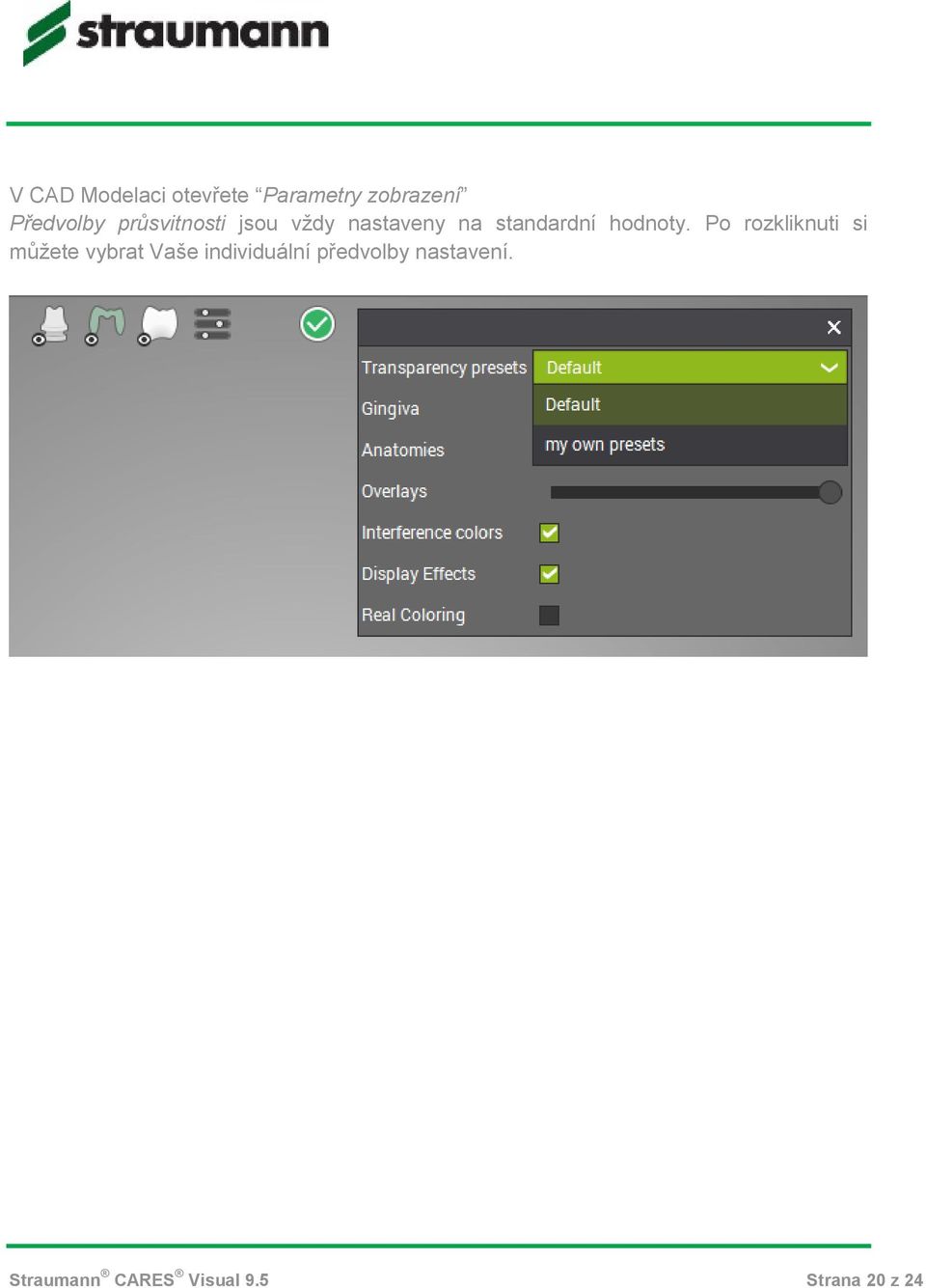

20 V CAD Modelaci otevřete Parametry zobrazení Předvolby průsvitnosti jsou vždy nastaveny na standardní hodnoty. Po rozkliknuti si můžete vybrat Vaše individuální předvolby nastavení. Straumann CARES Visual 9.5 Strana 20 z 24

21 1.13 Zaoblené konce distálního prodloužení třmenů V okně Editace třmenu nyní naleznete zaškrtávací políčko Zaoblené konce prodloužení třmenu. Po zaškrtnutí políčka se Vám konce třmenu zobrazí zakulacené. Zaoblení aktivujete také tažením za zelenou šipku na konci třmenu. Straumann CARES Visual 9.5 Strana 21 z 24

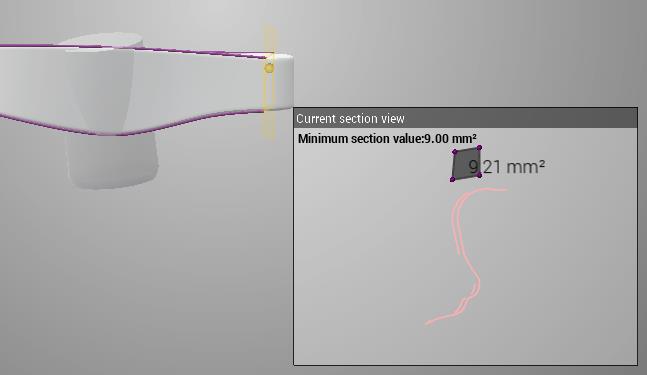

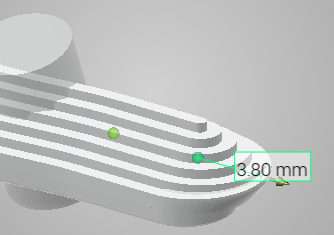

22 Příklady různých radiusů zaoblených konců třmenu Snížené nároky na minimální průřez distálních prodloužení třmenů Minimální průřez posledního pilíře musí být 16,6mm 2. Zúžený konec prodloužení třmenu musí mít nově minimální průřez 9mm 2. Straumann CARES Visual 9.5 Strana 22 z 24

23 1.15 Nastavitelný sekundární rádius pro třmen typu Lambda Pomocí posuvníku Sekundární rádius můžete nyní měnit sílu třmenu od 0.5 mm až do 15.0 mm. Editace třmenu -> Segment 0.5mm 4.0mm 15.0mm Straumann CARES Visual 9.5 Strana 23 z 24

24 2. Nové materiály 2.1 Nový materiál 3M Lava Plus 2.2 Nová výška abutmentu Variobase Variobase je nyní dostupný ve dvou výškách. Můžete si vybrat mezi standardní výškou 3.5 mm a novou výškou 5.5 mm dle požadavků protetické náhrady. Upozornění: Výšku abutmentu nesmíte upravovat. CADCAM materiály dostupné pro Variobase Zerion Coron Polycon ae IPS e.max CAD AH 3.5 mm AH 5.5 mm Straumann CARES Visual 9.5 Strana 24 z 24
