1 RADARAY XLi INSTALAČNÍ A SERVISNÍ MANUÁL P/N Revize A

2 VŠECHNA PRÁVA VYHRAZENA Všechna práva na tuto Příručku instalace a provozu jsou majetkem Qubicaamf včetně schémat, obrázků a technických specifikací. Reprodukce nebo předávání jakéhokoli materiálu obsaženého v této příručce se bez předchozího povolení Qubicaamf přísně zakazuje. Veškeré informace o výrobku obsažené v tomto manuálu jsme pečlivě připravili na základě posledních dostupných informací a podle našich znalostí jsme přesvědčeni, že jsou v době tisku přesné. Tato publikace však může obsahovat nepřesnosti nebo typografické chyby. Qubicaamf nemůže odpovídat za neúmyslné chyby nebo opomenutí, která se mohou objevit v tomto dokumentu. Qubicaamf si vyhrazuje právo kdykoli upravovat a/nebo aktualizovat tento manuál bez povinnosti oznamovat tuto revizi jakékoli osobě nebo organizaci. OCHRANNÉ OBCHODNÍ ZNAČKY Všechny obchodní značky a obchodní názvy uváděné v tomto manuálu jsou majetkem příslušných vlastníků. QUBICAAMF se vzdává jakéhokoli majetkového podílu na obchodních značkách a/nebo obchodních názvech jiných, než jsou její vlastní. AKTUALIZACE DOKUMENTU V zájmu kontinuálního zlepšování výrobku a služeb si QUBICAAMF vyhrazuje právo kdykoli upravovat a aktualizovat tento manuál a to bez povinnosti oznamovat tuto revizi jakékoli osobě nebo organizaci. Dále uvedené číslo dokumentu a datum revize označují vydání a datum tisku tohoto manuálu. Copyright 2004 Qubicaamf Část dokumentu č Datum vydání: 10/22/04 Qubicaamf 8100 Qubicaamf Drive Mechanicsville, Virginia 23111

3

4 Radaray XLi Instalační a servisní manuál - P/N Revize. A Shrnutí změn Č. změny Č. ECR žádné Seznam platných stran Strana Č. změny Datum platnosti Všechny Originál 10/22/2004

5

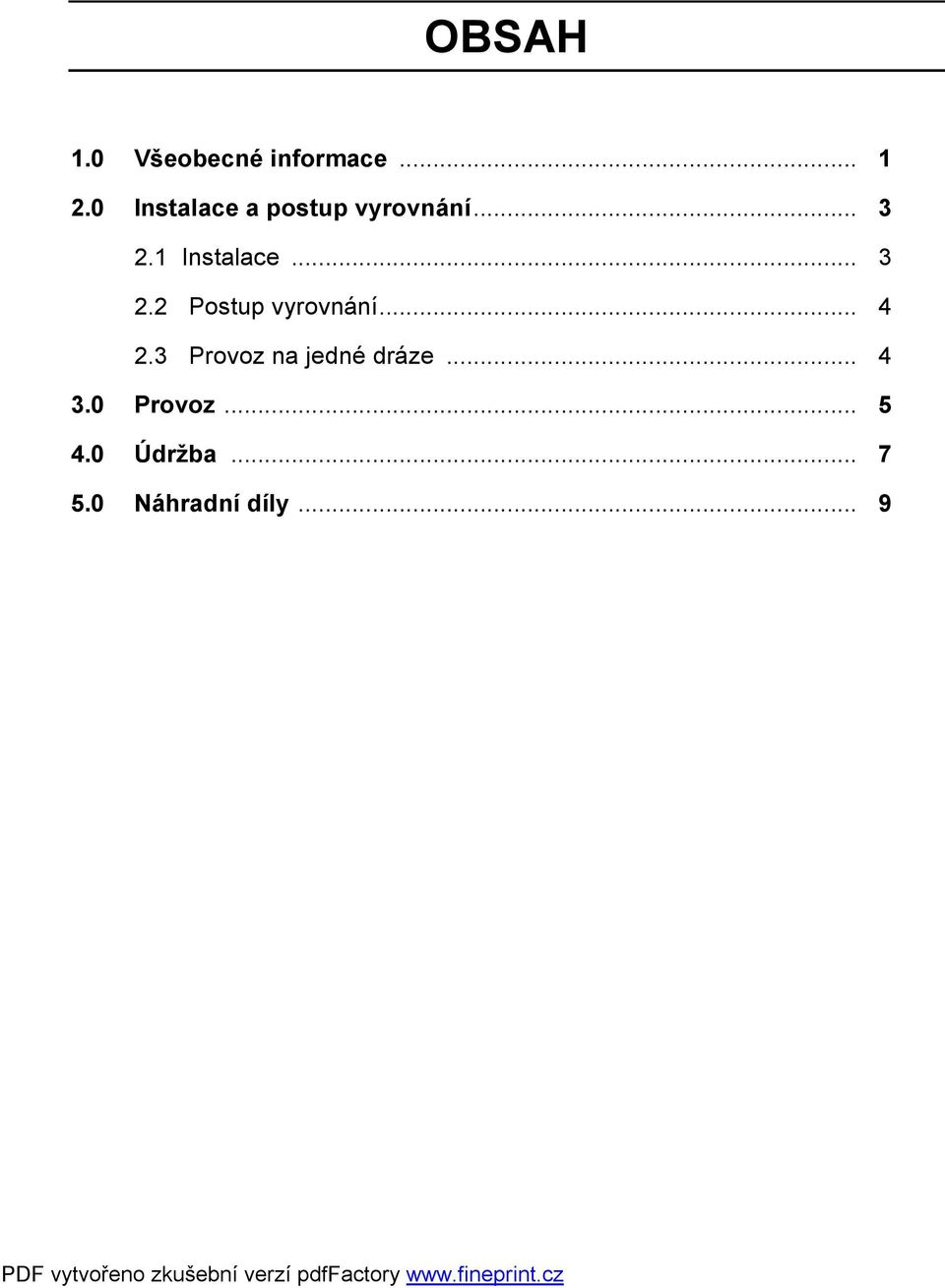

6 OBSAH 1.0 Všeobecné informace Instalace a postup vyrovnání Instalace Postup vyrovnání Provoz na jedné dráze Provoz Údržba Náhradní díly... 9

7

8

9 1.0 Všeobecné informace Radaray XLi je prostředkem detekce překročení čáry přešlapu na řadě drah. Jednotka využívá dvě (2) retro-reflexní fotobuňky. Vše, co je třeba externě, jsou reflektory namontované napříč drahám od jednotky Radaray. Jednotka Radaray XLi je konstruována tak, aby ji bylo možné používat jen se zařízením stavěče kuželek XLi Pinspotter. Jednotka je napájena 12 VDC při 0,100 A ze zařízení XLi. Je-li je detekován přešlap (optická dráha mezi jednotkou a externím reflektorem je přerušena), je do skříně zaslán nezávislý signál pro tuto dráhu, který oznamuje, že došlo k přešlapu. Rovněž dojde k poklesu signálu 12 V DC po dobu 12 sekund, což rozsvítí kontrolku LED pro tuto dráhu (nepřipevněnou ke krytu ovládací jednotky) a způsobí, že se po dobu asi 1,5 sekundy rozezní bzučák. P/N Revize A

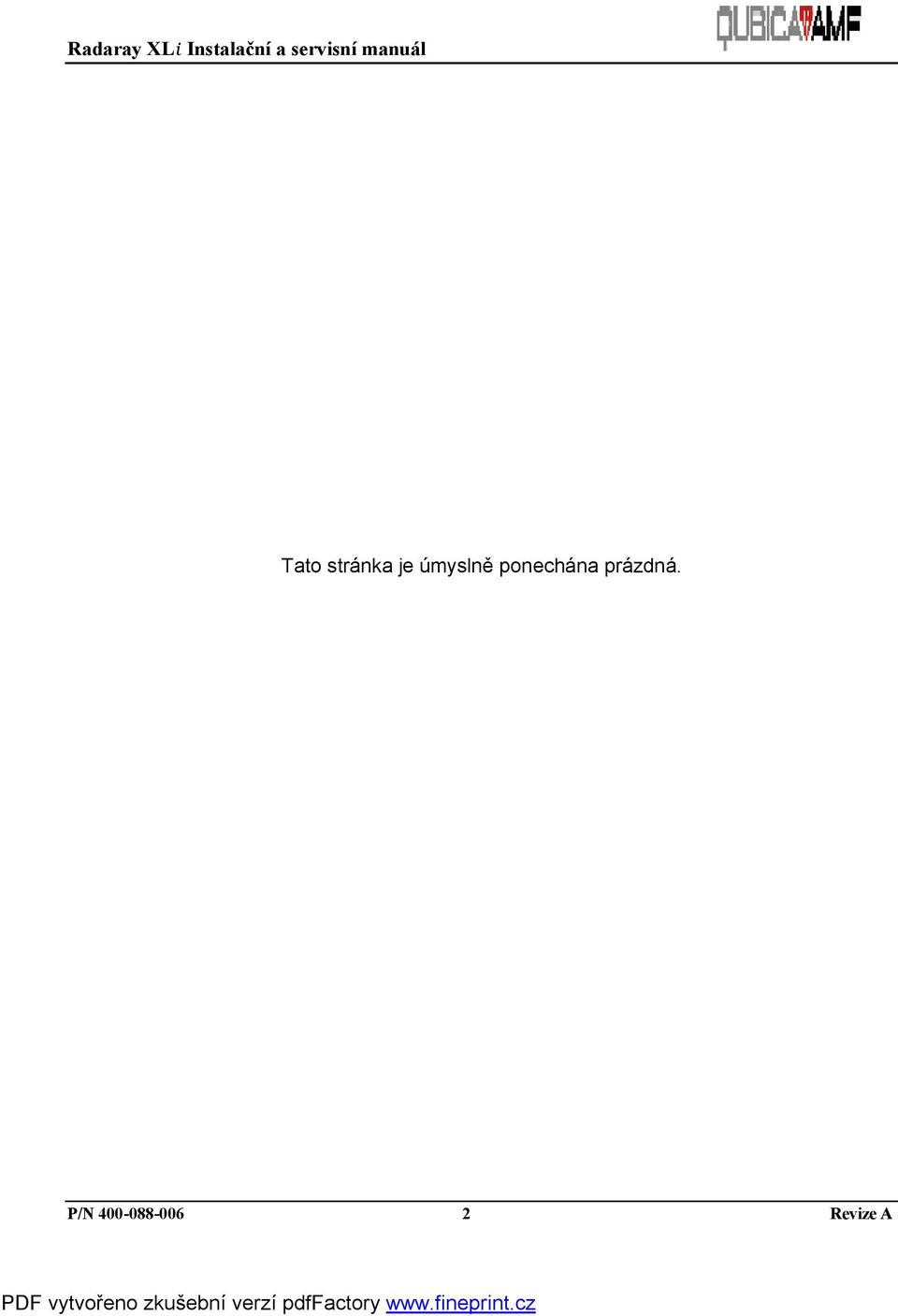

10 Tato stránka je úmyslně ponechána prázdná. P/N Revize A

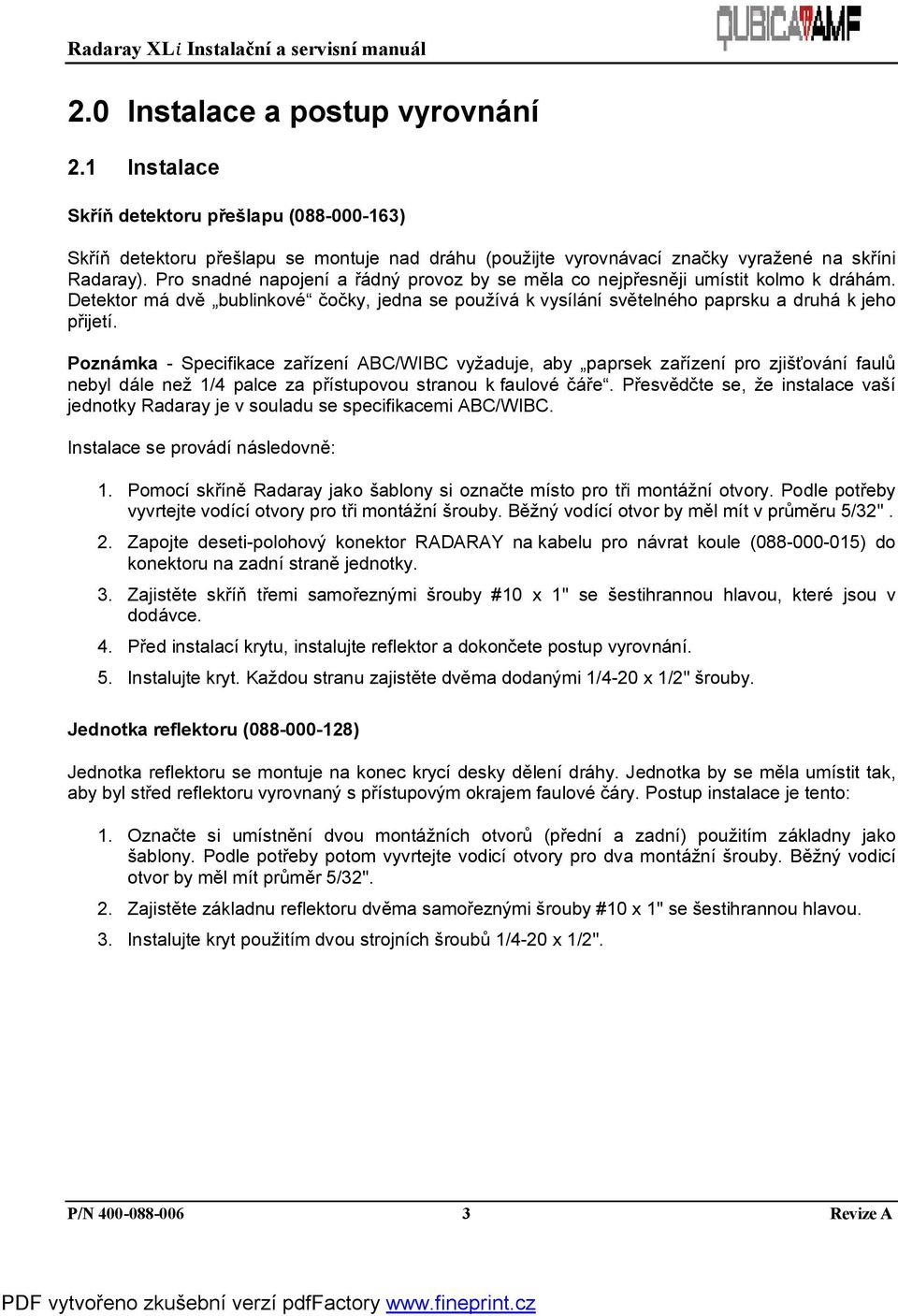

11 2.0 Instalace a postup vyrovnání 2.1 Instalace Skříň detektoru přešlapu ( ) Skříň detektoru přešlapu se montuje nad dráhu (použijte vyrovnávací značky vyražené na skříni Radaray). Pro snadné napojení a řádný provoz by se měla co nejpřesněji umístit kolmo k dráhám. Detektor má dvě bublinkové čočky, jedna se používá k vysílání světelného paprsku a druhá k jeho přijetí. Poznámka - Specifikace zařízení ABC/WIBC vyžaduje, aby paprsek zařízení pro zjišťování faulů nebyl dále než 1/4 palce za přístupovou stranou k faulové čáře. Přesvědčte se, že instalace vaší jednotky Radaray je v souladu se specifikacemi ABC/WIBC. Instalace se provádí následovně: 1. Pomocí skříně Radaray jako šablony si označte místo pro tři montážní otvory. Podle potřeby vyvrtejte vodící otvory pro tři montážní šrouby. Běžný vodící otvor by měl mít v průměru 5/32". 2. Zapojte deseti-polohový konektor RADARAY na kabelu pro návrat koule ( ) do konektoru na zadní straně jednotky. 3. Zajistěte skříň třemi samořeznými šrouby #10 x 1" se šestihrannou hlavou, které jsou v dodávce. 4. Před instalací krytu, instalujte reflektor a dokončete postup vyrovnání. 5. Instalujte kryt. Každou stranu zajistěte dvěma dodanými 1/4-20 x 1/2" šrouby. Jednotka reflektoru ( ) Jednotka reflektoru se montuje na konec krycí desky dělení dráhy. Jednotka by se měla umístit tak, aby byl střed reflektoru vyrovnaný s přístupovým okrajem faulové čáry. Postup instalace je tento: 1. Označte si umístnění dvou montážních otvorů (přední a zadní) použitím základny jako šablony. Podle potřeby potom vyvrtejte vodicí otvory pro dva montážní šrouby. Běžný vodicí otvor by měl mít průměr 5/32". 2. Zajistěte základnu reflektoru dvěma samořeznými šrouby #10 x 1" se šestihrannou hlavou. 3. Instalujte kryt použitím dvou strojních šroubů 1/4-20 x 1/2". P/N Revize A

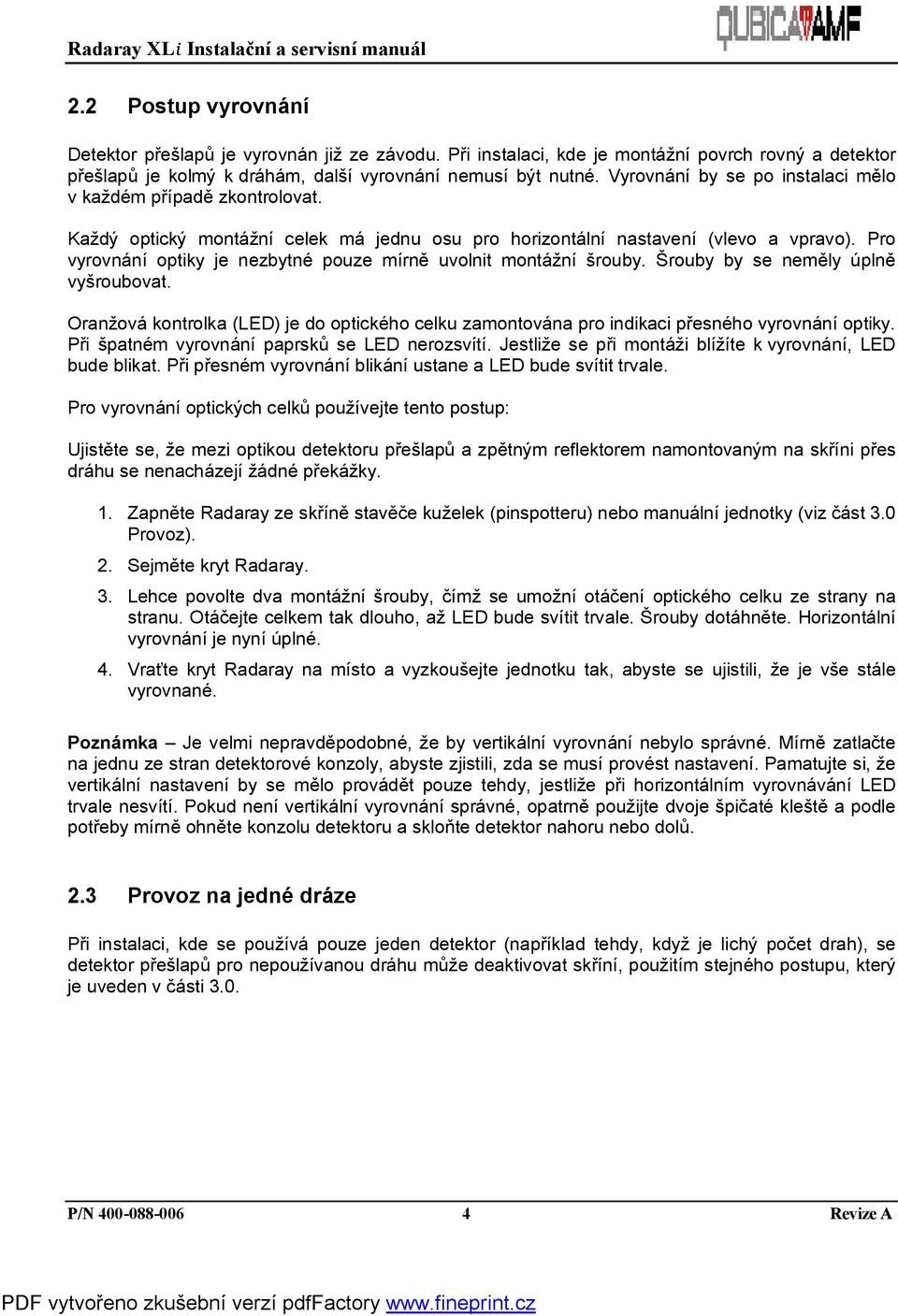

12 2.2 Postup vyrovnání Detektor přešlapů je vyrovnán již ze závodu. Při instalaci, kde je montážní povrch rovný a detektor přešlapů je kolmý k dráhám, další vyrovnání nemusí být nutné. Vyrovnání by se po instalaci mělo v každém případě zkontrolovat. Každý optický montážní celek má jednu osu pro horizontální nastavení (vlevo a vpravo). Pro vyrovnání optiky je nezbytné pouze mírně uvolnit montážní šrouby. Šrouby by se neměly úplně vyšroubovat. Oranžová kontrolka (LED) je do optického celku zamontována pro indikaci přesného vyrovnání optiky. Při špatném vyrovnání paprsků se LED nerozsvítí. Jestliže se při montáži blížíte k vyrovnání, LED bude blikat. Při přesném vyrovnání blikání ustane a LED bude svítit trvale. Pro vyrovnání optických celků používejte tento postup: Ujistěte se, že mezi optikou detektoru přešlapů a zpětným reflektorem namontovaným na skříni přes dráhu se nenacházejí žádné překážky. 1. Zapněte Radaray ze skříně stavěče kuželek (pinspotteru) nebo manuální jednotky (viz část 3.0 Provoz). 2. Sejměte kryt Radaray. 3. Lehce povolte dva montážní šrouby, čímž se umožní otáčení optického celku ze strany na stranu. Otáčejte celkem tak dlouho, až LED bude svítit trvale. Šrouby dotáhněte. Horizontální vyrovnání je nyní úplné. 4. Vraťte kryt Radaray na místo a vyzkoušejte jednotku tak, abyste se ujistili, že je vše stále vyrovnané. Poznámka Je velmi nepravděpodobné, že by vertikální vyrovnání nebylo správné. Mírně zatlačte na jednu ze stran detektorové konzoly, abyste zjistili, zda se musí provést nastavení. Pamatujte si, že vertikální nastavení by se mělo provádět pouze tehdy, jestliže při horizontálním vyrovnávání LED trvale nesvítí. Pokud není vertikální vyrovnání správné, opatrně použijte dvoje špičaté kleště a podle potřeby mírně ohněte konzolu detektoru a skloňte detektor nahoru nebo dolů. 2.3 Provoz na jedné dráze Při instalaci, kde se používá pouze jeden detektor (například tehdy, když je lichý počet drah), se detektor přešlapů pro nepoužívanou dráhu může deaktivovat skříní, použitím stejného postupu, který je uveden v části 3.0. P/N Revize A

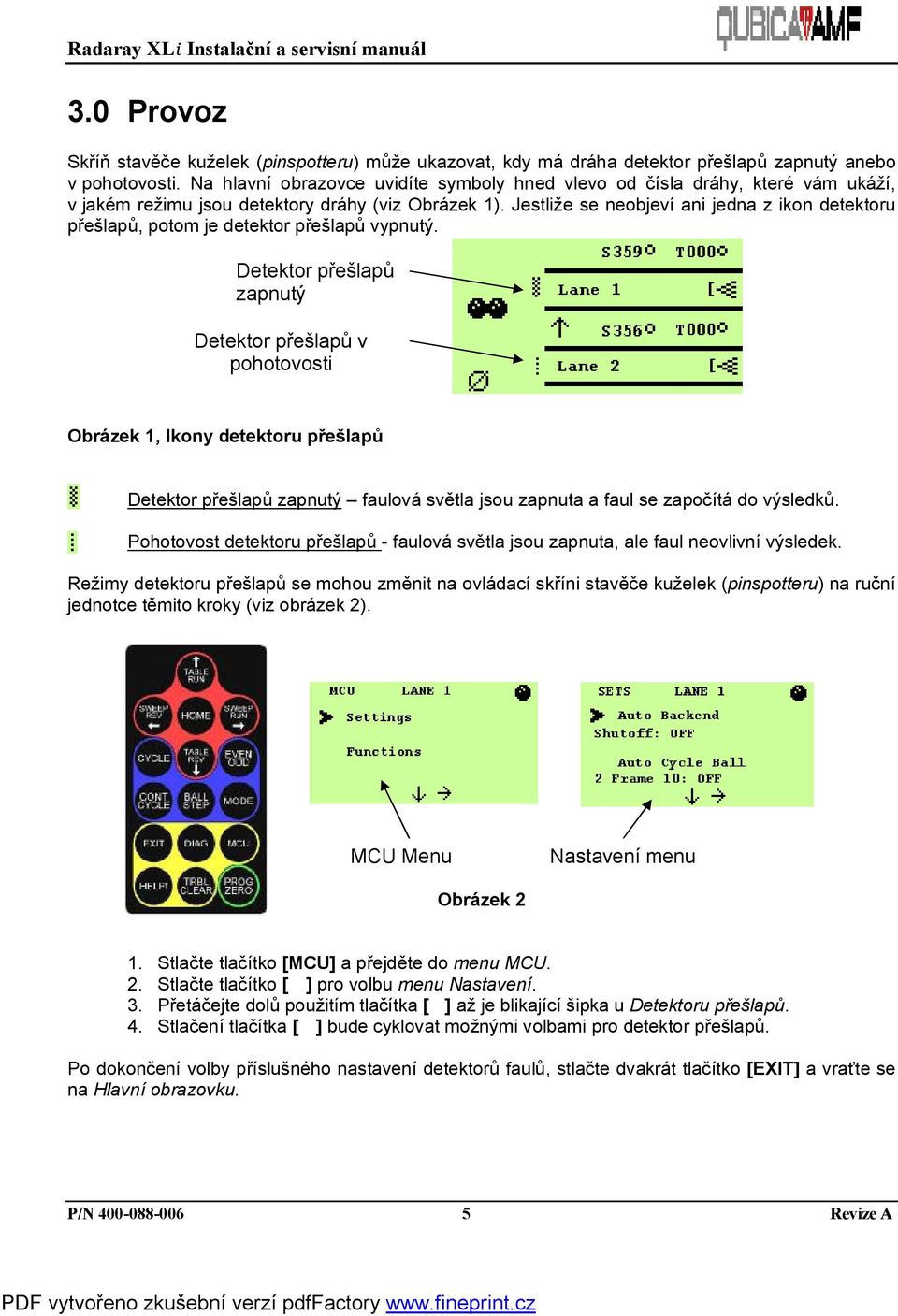

13 3.0 Provoz Skříň stavěče kuželek (pinspotteru) může ukazovat, kdy má dráha detektor přešlapů zapnutý anebo v pohotovosti. Na hlavní obrazovce uvidíte symboly hned vlevo od čísla dráhy, které vám ukáží, v jakém režimu jsou detektory dráhy (viz Obrázek 1). Jestliže se neobjeví ani jedna z ikon detektoru přešlapů, potom je detektor přešlapů vypnutý. Detektor přešlapů zapnutý Detektor přešlapů v pohotovosti Obrázek 1, Ikony detektoru přešlapů Detektor přešlapů zapnutý faulová světla jsou zapnuta a faul se započítá do výsledků. Pohotovost detektoru přešlapů - faulová světla jsou zapnuta, ale faul neovlivní výsledek. Režimy detektoru přešlapů se mohou změnit na ovládací skříni stavěče kuželek (pinspotteru) na ruční jednotce těmito kroky (viz obrázek 2). MCU Menu Nastavení menu Obrázek 2 1. Stlačte tlačítko [MCU] a přejděte do menu MCU. 2. Stlačte tlačítko [ ] pro volbu menu Nastavení. 3. Přetáčejte dolů použitím tlačítka [ ] až je blikající šipka u Detektoru přešlapů. 4. Stlačení tlačítka [ ] bude cyklovat možnými volbami pro detektor přešlapů. Po dokončení volby příslušného nastavení detektorů faulů, stlačte dvakrát tlačítko [EXIT] a vraťte se na Hlavní obrazovku. P/N Revize A

15 4.0 Údržba Systém je konstruován tak, aby byl řádně funkční i v prostředí s velkým množstvím prachu a hromaděním špíny na optice. Je však vhodné povrch reflektoru a optických okének periodicky čistit. Poznámka DOPORUČUJE SE, ABY BYL OPTICKÝ POVRCH PŘI PROVÁDĚNÍ JAKÉKOLI ÚDRŽBY DRÁHY ZAKRYTÝ, PROTOŽE PŘI TĚCHTO PRACÍCH VZNIKAJÍ VELKÁ MNOŽSTVÍ PRACHU A ŠPÍNY NEBO MŮŽE DOJÍT K VYSTŘÍKNUTÍ CHEMIKÁLIÍ. Doporučení pro čištění: 1. Pro jemné otření povrchu reflektoru na reflektorové jednotce a optického okénka na skříni krytu používejte čistou nebrousící textílii. 2. Jestliže jemné otření neodstraní špínu, jak tomu může být v případě hromadění tuku nebo vosku, je možné použít slabé mýdlo (jako je například tekuté mýdlo pro mytí nádobí) a vodní roztok. Nejdříve omyjte a potom jemně vytřete dosucha. POZOR NEPOUŽÍVEJTE BRUSNÉ ČISTÍCÍ PROSTŘEDKY NEBO SILNÁ ROZPOUŠTĚDLA, PROTOŽE MOHOU TRVALE POŠKODIT POVRCHY! 3. Černé plastikové kryty se mohou čistit ochranným čisticím prostředkem jako je ARMOR ALL, bylo by však vhodné se postarat o ochranu optických okének, jak již bylo popsáno. Z tohoto důvodu se doporučuje, aby se čistící prostředek nastříkal na nedrhnoucí textil a potom se jednotka jemně vytřela dočista. ARMOR ALL je registrovaná ochranná známka Armor All Products Corporation. P/N Revize A

17 5.0 Náhradní díly DETEKTOR PŘEŠLAPŮ (dodává se s detektorem faulu a náhradní sadou reflektoru ) DETEKTOR PŘEŠLAPŮ (bez NÁHRADNÍ SADY REFLEKTORU DETEKTORU PŘEŠLAPŮ) NÁHRADNÍ SADA REFLEKTORU DETEKTORU PŘEŠLAPŮ ZÁKLADNA DETEKTORU PŘEŠLAPŮ S ELEKTRICKÝMI SPOJI KRYT, RADARAY W/LED ČOČKY, DETEKTOR PŘEŠLAPŮ P/N Revize A
