1 1 ELEKTRICKÉ OHRADNÍKY CORRAL

2 SCHÉMA ELEKTRICKÝ OHRADNÍK zdroj pro el. ohradník napájený ze sítě nebo pomocí akumulátoru 10 kabel na propojení pásky 2 zemnicí kabel 11 páska, kabel, lanko nebo drát 3 zemnicí tyč, pozinkovaná 12 brankové zavírací systémy 4 ochrana před bleskem 13 součásti branky 5 pozemní kabel, odolný vůči vysokému napětí 14 varovné označení 6 ohradníkový kůl ze dřeva nebo plastu 15 izolátory 7 vypínač ohradníku 16 mobilní ohradníkový kůl z umělé hmoty nebo kovu 8 rohový izolátor 17 speciální spojka 9 propojovací kabel na ohradu 18 napínák drátu / pásky

3 KOLIK VODIČŮ A V JAKÉ VÝŠCE cca. 20 cm cca. 75 cm cca. 45 cm cca. 20 cm páska 10 mm, ocelové lanko elektrický ohradník pro prasata cca. 40 cm cca. 20 cm drát, ocelové lanko cca. 40 cm cca. 65 cm elektrický ohradník pro divoká prasata cca. 85 cm cca. 60 cm cca. 40 cm cca. 20 cm elektrický ohradník pro velké psy cca. 80 cm cca. 85 cm cca. 50 cm cca. 55 cm cca. 20 cm páska 10 mm cca. 65 cm cca. 85 cm elektrický ohradník pro kočky cca. 50 cm cca. 25 cm cca. 20 cm Hobby set, ocelové lanko cca. 90 cm síť, drát, ocelové lanko cca. 110 cm cca. 25 cm elektrický ohradník pro volavky cca. 70 cm cca. 45 cm cca. 20 cm páska do 40 mm elektrický ohradník pro husy cca. 85 cm cca. 60 cm cca. 40 cm cca. 20 cm síť pro drůbež, páska, ocelové lanko elektrický ohradník pro slepice cca. 50 cm elektrický ohradník pro malé psy cca. 50 cm cca. 25 cm cca. 10 cm Hobby set, ocelové lanko cca. 45 cm elektrický ohradník pro králíky cca. 45 cm cca. 30 cm cca. 15 cm síť pro králíky, ocelové lanko elektrický ohradník pro kozy cca cm cca. 75 cm páska 10 mm, lanko cca. 45 cm cca. 120 cm síť pro slepice, ocelové lanko cca. 75 cm elektrický ohradník pro velké koně cca. 140 cm Hobby set, ocelové lanko elektrický ohradník pro ovce cca. 105 cm elektrický ohradník pro malé koně Hobby set, ocelové lanko cca. 60 cm elektrický ohradník pro býky, telata, krávy beztržní produkce mléka s telaty. páska 10 mm, ocelové lanko cca. 90 cm páska 10 mm, ocelové lanko elektrický ohradník - mléčný skot 2

4 ZDROJE CORRAL N 1100 obj. číslo: Efektivní síťový zdroj pro krátké ohrady a nízký porost zvláště vhodný pro menší koňské výběhy a padoky světelná kontrolka funkce CORRAL N 1700 obj. číslo: síťový zdroj se silným impulsem univerzálně použitelný pro standardní ohrady světelná kontrolka funkce V VSTUP VÝSTUP cca Napětí chod naprázdno 500 Ohm Délka Porost km bez střední vysoký sítě zemnicí tyč elektřiny elektřiny 2 CORRAL N ,6 J 1,1 J ,0 CORRAL N ,5 J 1,7 J ,5 2, ,0 Příkon CORRAL NA 100 DUO obj. číslo: CORRAL NA 200 DUO obj. číslo: zdroj DUO pro krátké ohrady a nízký porost vybíjecí energie 0,8 J kontrolní indikace funkce zdroje indikace stavu zdroje zdroj DUO pro běžné ohrady s nízkým porostem. vybíjecí energie 1,8 J kontrolní indikace stavu ohradníku samostatná kontrolní indikace stavu baterie Možnost dvou různých forem napájení 230 V ze sítě nebo baterie 12 V. Díky tomu můžete s jedním zdrojem pracovat jak stacionárně s napájením 230 V, tak i mobilně pomocí 12V baterie. Zdroje obsahují 12V přípojný kabel s nerezovými svorkami, síťový adaptér 230 V, propojovací ohradníkový kabel a zemnicí kabel. Kryt je odolný proti stříkající vodě a proto bez problému vhodný pro použití venku. zdroj s nejnovější technologií, řízený mikroprocesory optimalizovaná spotřeba elektřiny ochrana proti úplnému vybití při provozu na 12 V u obou dvou typů. V VSTUP VÝSTUP cca Napětí chod naprázdno 500 Ohm Délka Porost km bez střední vysoký sítě zemnicí tyč elektřiny elektřiny 2 CORRAL NA 100 DUO 12/230 1,1 J 0,8 J , CORRAL NA 200 DUO 12/230 2,6 J 1,8 J , Příkon 3

5 CORRAL B 170 obj. číslo: CORRAL B 340 obj. číslo: kompaktní 9 V a 12 V zdroj na baterie pro krátké ploty bez porostu vybíjecí energie 0,17 J lze zvolit 2 výkonnostní stupně optická kontrola baterie kryt odolný povětrnostním vlivům 9 V a 12 V zdroj na baterie se silným impulsem pro střední délky oplocení vybíjecí energie 0,54 J lze zvolit 2 stupně výkonu optická kontrola baterie kryt odolný povětrnostním vlivům V VSTUP VÝSTUP cca Napětí chod naprázdno 500 Ohm Délka Porost km bez střední vysoký sítě zemnicí tyč elektřiny elektřiny 2 CORRAL B ,25 J 0,17 J , ,27 J 0,22 J ,5 0, CORRAL B ,54 J , ,6 J ,5 0, Příkon CORRAL A 280 obj. číslo: V bateriový zdroj s vysokým výstupním výkonem pro běžné ohrady i s porostem pro koně, hovězí dobytek a ovce indikace kontroly ohradníku samostatná indikace stavu baterie s ochranou proti hlubokému vybití V VSTUP VÝSTUP cca Napětí chod naprázdno 500 Ohm Délka Porost km bez střední vysoký sítě zemnicí tyč elektřiny elektřiny 2 CORRAL A ,5 J 2,8 J Příkon CORRAL A 100 M obj. číslo: V zdroj se silným impulsem pro krátké ohrady s nízkým porostem pro koně, hovězí dobytek, ale také pro malá zvířata jako pes, kočka a drůbež zdroj včetně pozinkované kovové schránky vnitřní rozměry mm pro baterie s 85 Ah (přibližný údaj) přepínač ZAP/VYP zdroj s nejnovější technologií, řízený mikroprocesory optimalizovaná spotřeba elektřiny díky šetřicímu vypínaní indikace kontroly ohradníku samostatná indikace stavu baterie 12 V ochrana proti úplnému vybití možný i solární provoz (doporučený solární modul 15 W; ) V VSTUP VÝSTUP cca Napětí chod naprázdno 500 Ohm Délka Porost km bez střední vysoký sítě zemnicí tyč elektřiny elektřiny 2 CORRAL A 100 M 12 1,4 J 1,0 J , Příkon 4

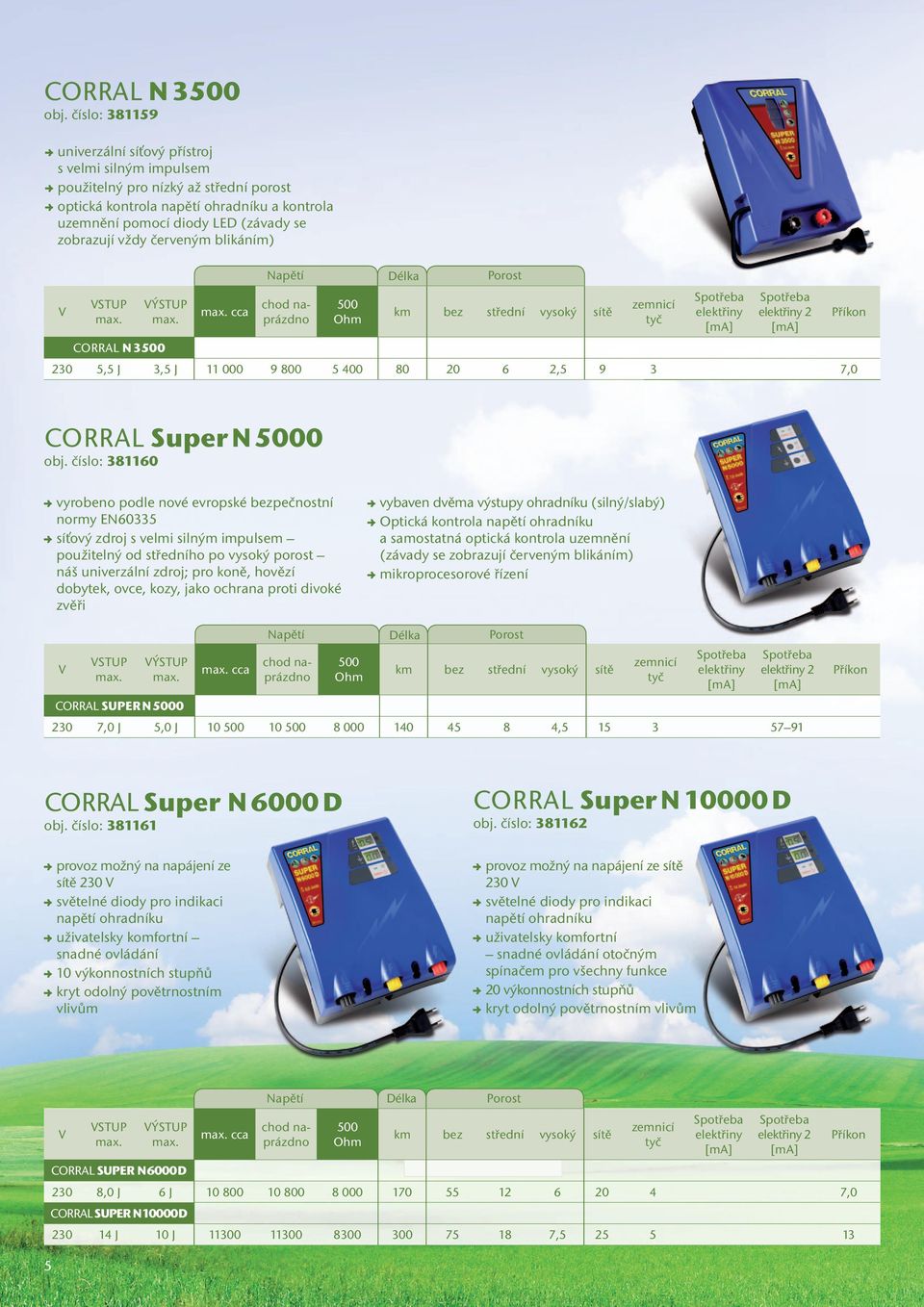

6 CORRAL N 3500 obj. číslo: univerzální síťový přístroj s velmi silným impulsem použitelný pro nízký až střední porost optická kontrola napětí ohradníku a kontrola uzemnění pomocí diody LED (závady se zobrazují vždy červeným blikáním) V VSTUP VÝSTUP cca Napětí chod naprázdno 500 Ohm Délka Porost km bez střední vysoký sítě zemnicí tyč elektřiny elektřiny 2 CORRAL N ,5 J 3,5 J , ,0 Příkon CORRAL Super N 5000 obj. číslo: vyrobeno podle nové evropské bezpečnostní normy EN60335 síťový zdroj s velmi silným impulsem použitelný od středního po vysoký porost náš univerzální zdroj; pro koně, hovězí dobytek, ovce, kozy, jako ochrana proti divoké zvěři vybaven dvěma výstupy ohradníku (silný/slabý) Optická kontrola napětí ohradníku a samostatná optická kontrola uzemnění (závady se zobrazují červeným blikáním) mikroprocesorové řízení V VSTUP VÝSTUP cca Napětí chod naprázdno 500 Ohm Délka Porost km bez střední vysoký sítě zemnicí tyč elektřiny elektřiny 2 CORRAL SUPER N ,0 J 5,0 J , Příkon CORRAL Super N 6000 D obj. číslo: provoz možný na napájení ze sítě 230 V světelné diody pro indikaci napětí ohradníku uživatelsky komfortní snadné ovládání 10 výkonnostních stupňů kryt odolný povětrnostním vlivům CORRAL Super N D obj. číslo: provoz možný na napájení ze sítě 230 V světelné diody pro indikaci napětí ohradníku uživatelsky komfortní snadné ovládání otočným spínačem pro všechny funkce 20 výkonnostních stupňů kryt odolný povětrnostním vlivům 5 V VSTUP VÝSTUP cca Napětí chod naprázdno 500 Ohm Délka Porost Délka km bez Porost střední vysoký sítě zemnicí tyč elektřiny elektřiny 2 CORRAL SUPER N 6000 D 230 8,0 J 6 J ,0 CORRAL SUPER N D J 10 J , Příkon

7 CORRAL SUPER A 5000 obj. číslo: náš nejvýkonnější 12 V bateriový zdroj pro nejvyšší požadavky, pro dlouhé ohrady, příp. ohrady s vysokým travním porostem. Mohou zde být bez problémů použity i velké 12 V baterie nízká spotřeba elektřiny díky šetřícímu vypínání s 12 V ochranou proti úplnému vybití s optickou kontrolou napětí ohradníku s kontrolou napětí baterie (LED bliká červeně, jakmile baterie dosáhne cca 40 % zbytkové kapacity) vybaven přepínačem ZAP/VYP 12V pólové svorky z extrémně kvalitní ušlechtilé oceli lze připojit i solární provoz alternativně možnost provozování se síťovým adaptérem (obj.č ) na 230 V řízený mikroprocesory V VSTUP VÝSTUP cca Napětí chod naprázdno 500 Ohm Délka Porost km bez střední vysoký sítě zemnicí tyč elektřiny elektřiny 2 CORRAL SUPER A ,0 J 5,0 J Příkon CORRAL SUPER AB 250 obj. číslo: CORRAL SUPER AB 450 obj. číslo: univerzální 12 V zdroj s velmi silným impulsem pro mobilní použití provoz možný na 9 V (Alkaline 160/170 Ah) i jako solární pro 12 V dvě samostatné světelné diody pro indikaci napětí ohradníku a stavu baterie uživatelsky komfortní snadné ovládání 10 výkonnostních stupňů šetří baterii kryt odolný povětrnostním vlivům ochrana proti úplnému vybití při provozu na 12 V univerzální 12 V zdroj s velmi silným impulsem pro mobilní použití provoz možný na 9 V (Alkaline 160/170 Ah) i jako solární pro 12 V dvě samostatné světelné diody pro indikaci napětí ohradníku a stavu baterie uživatelsky komfortní snadné ovládání otočným spínačem pro všechny funkce 20 výkonnostních stupňů šetří baterii kryt odolný povětrnostním vlivům ochrana proti úplnému vybití při provozu na 12 V V VSTUP VÝSTUP cca Napětí chod naprázdno 500 Ohm Délka Porost km bez střední vysoký sítě zemnicí tyč elektřiny elektřiny 2 CORRAL SUPER AB ,3 J 1,5 J , ,0 J 0,5 J ,5 0, CORRAL SUPER AB ,4 J 3,0 J , ,0 J 0,5 J ,5 0, Příkon 6

8 PŘÍSLUŠENSTVÍ KE ZDROJŮM Solár solární panel může být propojen s 12 V baterií obj. číslo: solární panel pro Super Corral A100M, Super NA 100/200 DUO obj. číslo: solární panel pro zdroj Super Corral A 280 (381157) zdroj Solár obj. číslo: solární panel pro zdroj Super Corral AB 250 (381250) obj. číslo: solární panel pro zdroj Super Corral AB 250 (381250), AB 450 (381451) obj. číslo: solární panel pro zdroj Super Corral A 5000 (381163) obj. číslo popis šířka výška W 37,5 cm 42,0 cm W 37,5 cm 76,5 cm W 37,5 cm 148,3 cm obj. číslo popis šířka výška W 37,5 cm 42,0 cm W 37,5 cm 76,5 cm Solár modul Kit 8W obj. číslo: solární jednotka 8 Watt s gelovou baterií a držákem na solární panel vhodné pro devítivoltovou baterii pro zdroj B170 (381154), B340 (381155) Baterie akumulátor speciální 12 V mokrá baterie zvlášť vhodná pro zdroje napájené z 12 V akumulátoru nebo bez solárního panelu speciálně určena pro ohradníkové zdroje, pomalý cyklus nabíjení-vybití kyselina: kyselina sírová 37% = hustota 1,28 UPOZORNĚNÍ: Baterie se dodává z bezpečnostních důvodů bez kyseliny. Doporučujeme, aby naplnění provedl přímo na místě odborník! obj. číslo popis d/š/v obsah V, 85 Ah mm 4,30 L V, 110 Ah mm 5,25 L 7

9 Baterie alkalická Suchá baterie ALKALINE 9 V udržují po celou dobu své životnosti konstantně vysoký průběh napětí. Díky tomu podává také zdroj ohradníku po tuto dobu vždy konstantní výkon Sada proti krádeži obj. číslo: sada proti krádeži pro schránku na akumulátor mechanická sada proti krádeži pro kovovou schránku sada má tyto součásti: spirála na ukotvení v půdě s pomůckou na zanoření a pojistným čepem, zámek, montážní šrouby s maticemi výrazně ztěžuje krádež elektrického zdroje s kufříkem na akumulátor obj. číslo popis provedení V, 75 Ah malá V, 170 Ah velká V, 120 Ah malá Kovová schránka pro akumulátor obj. číslo: robustní pozinkovaná schránka na akumulátor velmi vhodná pro transport a chráněné umístění zdroje i akumulátoru dostatek prostoru pro akumulátory do 10 Ah vnitřní rozměry: š 36cm v 32 cm h 20 cm dodává se bez zdroje Baterie 9 V suchá zinek - uhlík obj. číslo popis používá se pro provedení V, 55 Ah malý kryt malá V, 130 Ah velký kryt velká Dálkový spínač GSM obj. číslo: Signální světlo obj. číslo: Bliká při každém impulsu ohradníku pod 3000 V již blikání neprobíhá a na první pohled je vidět, že ohradník již nestřeží bezpečně zvířata použitím na více místech ohradníku získáte i během dne pohodlnou optickou kontrolu o stavu ohradníku přímo na místě signální světlo nepotřebuje baterii pomocí dálkového spínače GSM ON/OFF je možné zapínat a vypínat zdroj elektrického ohradníku s provozním napětím 230V lze to provádět z libovolné telefonní pevné linky nebo z mobilu pomocí zavolání nebo zaslání SMS. Pro ochranu před zásahem třetí osoby je zapínání GSM vybaveno přístupovým kódem předpokladem pro perfektní používání ovladače GSM je dostatečná síla pokrytí (síť mobilu) a příslušná SIM-karta tato SIM-karta není součástí dodávky SIM kartu si můžete zvolit podle vlastního výběru, ideální je partnerská karta. 8

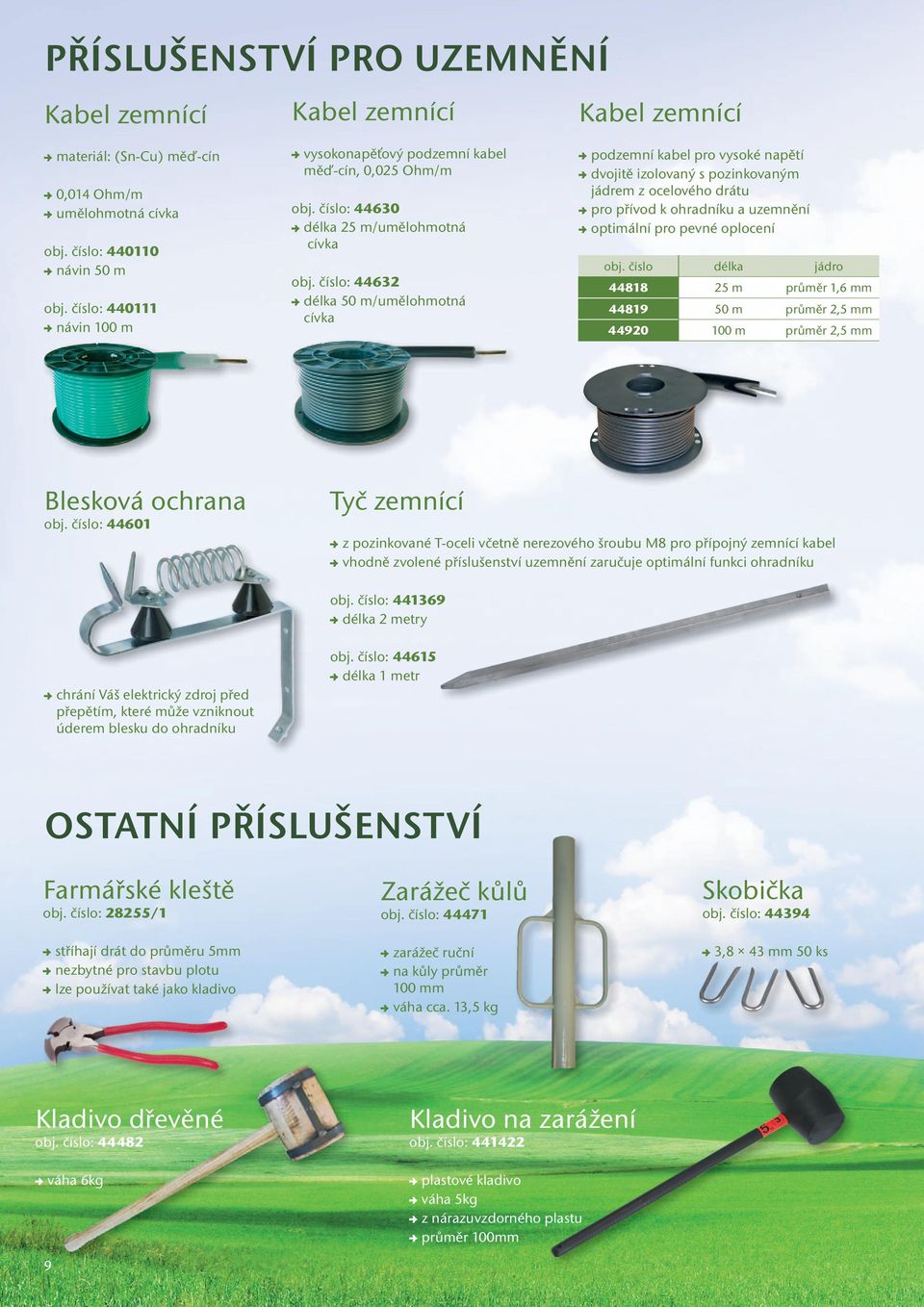

10 PŘÍSLUŠENSTVÍ PRO UZEMNĚNÍ Kabel zemnící Kabel zemnící Kabel zemnící materiál: (Sn-Cu) měď-cín 0,014 Ohm/m umělohmotná cívka obj. číslo: návin 50 m obj. číslo: návin 100 m vysokonapěťový podzemní kabel měď-cín, 0,025 Ohm/m obj. číslo: délka 25 m/umělohmotná cívka obj. číslo: délka 50 m/umělohmotná cívka podzemní kabel pro vysoké napětí dvojitě izolovaný s pozinkovaným jádrem z ocelového drátu pro přívod k ohradníku a uzemnění optimální pro pevné oplocení obj. číslo délka jádro m průměr 1,6 mm m průměr 2,5 mm m průměr 2,5 mm Blesková ochrana obj. číslo: Tyč zemnící z pozinkované T-oceli včetně nerezového šroubu M8 pro přípojný zemnící kabel vhodně zvolené příslušenství uzemnění zaručuje optimální funkci ohradníku obj. číslo: délka 2 metry chrání Váš elektrický zdroj před přepětím, které může vzniknout úderem blesku do ohradníku obj. číslo: délka 1 metr OSTATNÍ PŘÍSLUŠENSTVÍ Farmářské kleště obj. číslo: 28255/1 stříhají drát do průměru 5mm nezbytné pro stavbu plotu lze používat také jako kladivo Zarážeč kůlů ů obj. číslo: zarážeč ruční na kůly průměr 100 mm váha cca. 13,5 kg Skobička obj. číslo: ,8 43 mm 50 ks Kladivo dřevěné obj. číslo: váha 6kg 9 Kladivo na zarážení obj. číslo: plastové kladivo váha 5kg z nárazuvzdorného plastu průměr 100mm

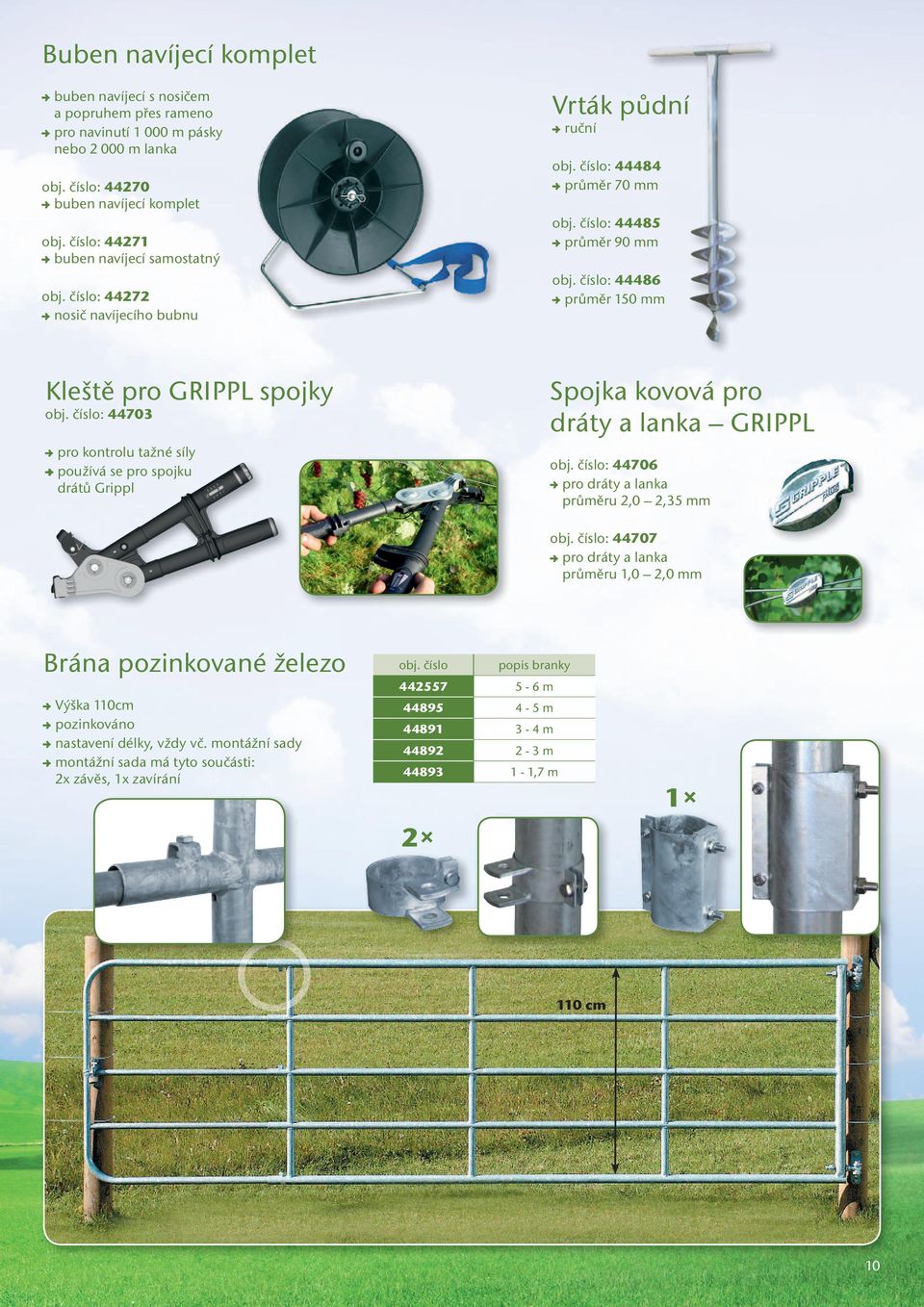

11 Buben navíjecí komplet buben navíjecí s nosičem a popruhem přes rameno pro navinutí m pásky nebo m lanka Vrták půdní ůdní ruční obj. číslo: průměr 70 mm obj. číslo: buben navíjecí komplet obj. číslo: průměr 90 mm obj. číslo: buben navíjecí samostatný obj. číslo: průměr 150 mm obj. číslo: nosič navíjecího bubnu Kleště pro GRIPPL spojky Spojka kovová pro dráty a lanka GRIPPL obj. číslo: p kontrolu tažné síly pro y používá se pro spojku drátů Grippl obj. číslo: pro dráty a lanka průměru 2,0 2,35 mm obj. číslo: pro dráty a lanka průměru 1,0 2,0 mm Brána pozinkované železo Výška 110cm pozinkováno nastavení délky, vždy vč. montážní sady montážní sada má tyto součásti: 2x závěs, 1x zavírání obj. číslo popis branky m m m m ,7 m cm 10

12 Spojka na lanka spojka na lanko pozink obj. číslo: do průměru 8 mm obj. číslo: do průměru 6 mm Spojka na lanka spojka na lanko nerez obj. číslo: do průměru 8 mm obj. číslo: do průměru 6 mm Spojka na lanka obj. číslo: 59540/5 Spojka lanek nerezová pro elektrická lanka do průměru 6 mm Spojka na pásku spojka pro pásku nerez obj. číslo: do šíře 13 mm obj. číslo: do šíře 20 mm obj. číslo: do šíře 40 mm Spojka na pásku spojka pro pásku pozink obj. číslo: do šíře 13 mm obj. číslo: do šíře 20 mm obj. číslo: do šíře 40 mm Spojka na lanka spojka na lanka se šroubem pokov. obj. číslo: pro lanko do průměru 6,5 mm obj. číslo: pro lanko do průměru 2,5 mm Napínač lanek obj. číslo: stáčecí cívka Napínák drátu obj. číslo: napínák drátu rohatka s drátem obj. číslo: napínák drátu rohatka bez drátu Páka k napínáku drátu obj. číslo: páka k napínání drátu Napínací rukojeť obj. číslo: pro napínací cívku Kabel připojovací obj. číslo: kabel přípojný pro 12 V baterie suché i mokré z baterie k ohradníkovému ovému zdroji délka 100 cm Spojovací kabel obj. číslo: spojovací kabel na 12 V akumulátor a zdroj Ohradníková zkoušečka obj. číslo: zobrazuje napětí v 6 stupních od 1000 V do V (1000/2000/4000/6000/ 0/6000/ /8000/10000) 11

13 Zkoušečka baterií EURO obj. číslo: digitální 0 20V Zkoušeč elektroplotů obj. číslo: stupňů na 9 V suchou baterii bez uzemnění, led, včetně baterie Voltmetr digitální obj. číslo: V včetně 9 V baterie Kabel propojovací obj. číslo: kabel pro připojení ohradníku (ze zdroje na plot ohradníku) s robustní krokospojkou délka kabelu 100 cm s kovovými oky M8 barva červená ocel ocel ocel Kabel propojovací obj. číslo: zemnící propojovací kabel (ze zdroje na plot ohradníku) s robustní krokospojkou délka kabelu 100 cm s kovovými oky M8 barva zelená ocel Kabel pro připojení lanka obj. číslo: mechanicky a elektricky dokonalé propojení zdroje a ohradníkového lanka kabel 150 cm kabelové oko M8 100 cm 100 cm Kabel propojovací obj. číslo: kabel zdroj - ohrada se srdcovou spojkou (červený ze zdroje na plot 100 cm) Kabel spojovací obj. číslo: se dvěma krokodýly délka 60cm barva červená 100 cm Tabulka varovná 60 cm obj. číslo: Pozor elektrický ohradník obj. číslo: 44620b Pozor býk obj. číslo: 44620be Pozor beran obj. číslo: 44620c Soukromá cesta obj. číslo: 44620p Soukromý pozemek 12

14 SLOUPKY A TYČE Sklolaminátové tyče průměr 10 mm vyrobeno z hlazeného sklolaminátu k montáži lanka nutno dokoupit izolátor s kleštinou pro sklolaminátovou tyč použití na přímé úseky, v rozích nutno ohradu zpevnit dřevěnými kůly nebo trámky obj. číslo výška (m) , , , , , , , , , ,00 Tyč ohradníková sklolaminátová žlutá/černá oválný tvar s kovovým 13 cm hrotem do země tyto tyče zaujmou zejména nízkou hmotností a objemem (použití na salaších, mobilní pastva) a rovněž neuvěřitelnou stabilitou obj. číslo: výška 110 cm obj. číslo: výška 154 cm Špička seříznutá - sklolaminátová tyčka obj. číslo: 2110a seříznutý konec sklolaminátové tyče Izolátor + kleština pro sklolaminátovou tyč obj. číslo: 2111ko průměr 10 mm slouží k uchycení lanka Kleština se vloží částečně do izolátoru a na požadovaném místě se proti sobě stlačí. Izolátor na pásku obj. číslo: Izolator na vodič obj. číslo: pro tyče do průměru 17 mm Nášlapka + kleština pro sklolaminatovou tyč obj. číslo: 2111š 13

15 Ohradníková tyč obj. číslo: sloupek kovový s oválným průřezem celková výška 103 cm průřez 11 5 mm s nášlapkou a kov.okem obj. číslo: sloupek kovový s oválným průřezem celková výška 103 cm průřez 11 5 mm s nášlapkou a kovovým okem s izolátorem - kruhovým obj. číslo: sloupek kovový s oválným průřezem celková výška 105 cm průřez 11 5 mm s izolátorem Tyč ohradníková umělohmotná pro všechny běžné pásky, lanka, šňůry vysoká stabilita díky přídavnému podélnému vyztužení s pozinkovaným 15 cm hrotem obj. číslo: celková výška 70 cm 5 páska/lanko barva bílá obj. číslo: celková výška 105 cm 7 páska/lanko + 1 páska barva bílá Tyč ohradníková EURO obj. číslo: tyč plastová zelená výška 114 cm + 15 cm hrot 7 páska, 3 lanko obj. číslo: tyč plastová zelená výška158 cm + 15 cm hrot 8 páska, 4 lanko obj. číslo: sloupek kovový s kruhovým průřezem celková výška 105 cm průměr 8mm s nášlapkou a izolátorem Sloupek ohradníkový sloupek ocelový rohový tloušťka 3 mm obj. číslo: celková výška 115 cm obj. číslo: celková výška 165 cm Tyč ohradníková umělohmotná dvě nášlapky obj. číslo: barva bílá výška 104 cm + 15 cm hrot 3 páska, 5 lanko obj. číslo: barva bílá výška 125 cm + 18 cm hrot 3 páska, 7 lanko obj. číslo: barva bílá výška 156 cm + 18 cm hrot 4 páska, 8 lanko obj. číslo: barva zelená výška 156 cm + 18 cm hrot 4 páska, 8 lanko 14

16 Kůl ohradníkový recyklovaný extrémně dlouhá životnost lze optimálně upravit (šroubovat, zatloukat hřebíky, pilovat, vrtat) plně izolované na jedné straně zašpičaťělé hloubka zaražení do půdy cca cm obj. číslo celková výška síla cm 50 mm cm 60 mm cm 75 mm cm 60 mm cm 75 mm cm 100 mm OHRADNÍKOVÉ PÁSKY Vodič páska Starline obj. číslo délka (m) šířka (mm) barva el. odpor (Ohm/m) počet vodičů průřez vodičů Cu-pozink (mm) bílá/zelená 0, , bílá/zelená 0, , bílá/zelená 0, , let s Ketrisem

17 Vodič páska Basic osvědčené ocelové vodiče pro kratší ohradníky dodávají se v mnoha barvách obj. číslo délka (m) šířka (mm) barva doporučená délka oplocení (m) el. odpor (Ohm/m) počet vodičů vodič Niro nerezavějící (mm) mezní zatížení (kg) bílá , bílá , bílá 400 5, , žlutá/oranžová , žlutá/oranžová , oranžová , oranžová 300 7, , oranžová 550 3, , Vodič páska Classic zesílené ocelové vodiče dobrá vodivost a velmi dlouhá životnost silná monofilová vlákna = zvýšená odolnost proti praskání vysoká kvalita zpracování obj. číslo délka (m) šířka (mm) barva doporučená délka oplocení (m) el. odpor (Ohm/m) počet vodičů vodič Niro nerezavějící (mm) mezní zatížení (kg) bílá 600 3, , , bílá 800 2, , , bílá , , , OHRADNÍKOVÁ LANKA Vodič lanko Basic osvědčené ocelové vodiče pro kratší ohradníky obj. číslo délka (m) šířka (mm) barva doporučená délka oplocení (m) el. odpor (Ohm/m) počet vodičů železný pozinkovaný drát vodič Niro nerezavějící (mm) mezní zatížení (kg) bílá , , bílá 500 3, ,

18 Vodič lanko Star Classe obj. číslo: lanko Cu/pozink délka 1000 m barva bílá/zelená el. odpor 0,1 Ohm/m, Inox vodiče 3 0,20 mm + 3 0,25 mm Cu Vodič lanko obj. číslo: vodič nylon 1,4 mm vodiče pozink. drát 2 0,50 mm délka 500 m el. odpor 0,35 Ohm/m obj. číslo: vodič nylon 1,4 mm vodiče pozink. drát 2 0,50 mm délka 1000 m el. odpor 0,35 Ohm/m Vodič lanko STAR*LINE obj. číslo: délka 400 m barva bílá/zelená el. odpor 0,06 Ohm/m vodiče 6 0,25 mm, Cu/pozink Vodič lanko barva žlutá/oranžová obj. číslo: vodiče nerez. 3 0,16 mm délka 250 m el. odpor 15,0 Ohm/m obj. číslo: vodiče Niro 3 0,20 mm délka 1000 m el. odpor 7,74 Ohm/m obj. číslo: vodiče nerez. 3 0,16 mm délka 500 m el. odpor 15,0 Ohm/m Vodič lanko Classic Ohradníkové lanko Classic se stává z více jednotlivých (mono) průběžných vláken (fil) z polyetylénu. Proto má vyšší odolnost proti Uv záření a proti praskání i delší životnost. vysoká kvalita zpracování obj. číslo délka (m) průměr (mm) barva doporučená délka oplocení (m) el. odpor (Ohm/m) počet vodičů vodič Niro nerezavějící (mm) mezní zatížení (kg) bílá , ,

19 Vodič lanko Classic zesílené ocelové vodiče dobrá vodivost a velmi dlouhá životnost silná monofilová vlákna = zvýšená odolnost proti praskání vysoká kvalita zpracování obj. číslo délka (m) barva doporučená délka oplocení (m) el. odpor (Ohm/m) počet vodičů vodič Niro nerezavějící (mm) mezní zatížení (kg) bílá 500 3, , bílá 500 3, , bílá 800 2, , DRÁTY Odvíječ drátu obj. číslo: Ocelové lanko ocelové lanko pozinkované 7 spojených lanek, průměr 1,5 mm velmi flexibilní, snadná instalace mnohostranné použití, např. i na ochranu proti divoké zvěři odpor 0,15 Ohm/m mezní zatížení 150 kg obj. číslo: délka 200 m obj. číslo: délka 1000 m Drát obj. číslo: drát železo pozink tah 200kg 250 m průměr 1,8 mm Drát obj. číslo: speciální ocelový drát, N/mm 2 povrstveno zinek/hliník 625 m průměr 2,5 mm, tah 650 kg 18

20 IZOLÁTORY Izolátor kruhový, držák s vrutem obj. číslo: izolátor kruhový s vrutem, 6 mm barva žlutá vrut není veden v celém plastu Izolátor brankový s vrutem obj. číslo: izolátor s vrutem k brankové rukojeti Izolátor pro drát obj. číslo: robustní izolátor z odolného plastu lze upevnit vrutem nebo hřebíkem pro drát až do 3,5 mmm Izolátor drážkový, s vrutem obj. číslo: průměr 5,3 mm Izolátor kruhový, s vrutem obj. číslo: průměr 6 mm vrut není veden v celém plastu Izolátor kruhový, s vrutem obj. číslo: průměr 6 mm pro páskové vodiče do šíře 2 cm Izolátor kruhový, s vrutem obj. číslo: s prodloužením vhodný pro vymezení vzdálenosti s vrutem o délce 22 cm pro elektrické lanko do průměru 8 mm Izolátor kruhový, kladka obj. číslo: průměr 8 mm s vrutem plně otočný zesílené provedení pro lanko a šňůru Izolátor kruhový, s maticí obj. číslo: metrický závit 30 M6 s maticí obj. číslo: metrický závit 80 M6 s maticí Izolátor kruhový, s vrutem obj. číslo: průměr 6 mm BIG vrut veden v celém plastu Izolátor kruhový, s vrutem obj. číslo: průměr 5,3 mm vrut veden v celém plastu Izolátor rohový, napínací zesílení skleněnými vlákny vhodný jako rohový a napínací izolátor pro lanko a drát velký pomocník při stavbě ohradníku obj. číslo: vajíčko v barvě bílá obj. číslo: vajíčko v barvě černá 19

21 Izolátor pro pásku izolátor na šroub 2x obj. číslo: izolátor na pásku šíře 40 mm obj. číslo: izolátor na pásku šíře 20 mm Izolátor hřebíkový izolátor upevňovaný hřebíkem pro drát nebo lanko hřebík není součástí obj. číslo: obj. číslo: pro zavěšení vodiče Izolátor rohový izolátor na šroub 2x obj. číslo: na pásku šíře mm obj. číslo: s přídavnými úchyty na pásku šíře 40 mm Izolátor hřebíkový upevňovaný hřebíkem pro drát nebo lanko hřebík je součástí obj. číslo: hřebík 7 cm obj. číslo: hřebík 10 cm Izolátor rohový obj. číslo: na pásku šíře mm s dvěma plastovými vruty Izolátor pro lanko obj. číslo: izolátor Euro s vrutem průměr 8 mm s pozinkovaným vrutem průměr 6 mm Izolátor rohový obj. číslo: 44355/046 izolátor PROFI na pásku mm set 4 izolátor, 4 propojovací ovací destička barva černá obj. číslo: destička náhradní k Izolátor pro pásku obj. číslo: izolátor s vrutem průměr 6 mm pro pásku šíře 40 mm barva a černá Izolátor šroubovací pro tyče obj. číslo: pro tyč do průměru 12 mm pro drát i lanko Izolátor kruhový obj. číslo: pro plochou tyč se závlačkou závlačka je součástí Izolátor pro ohradníkovou tyč obj. číslo: izolátor náhradní/přídavný variabilně volitelná výška drátu sedí naprosto bezpečně používá se na sloupek s oválným průřezem Izolátor na lanka CORD vyjímečně robustní izolátor z odolného plastu lze upevnit vrutem nebo hřebíkem záruka 10 let na odolnost proti UV ideální pro elektrická lanka do 8 mm obj. číslo: /20 balení 1 ks Izolátor lankový obj. číslo: /25 vyjímečně robustní izolátor ideální pro všechna elektrická lanka do průměru 8mm, šňůry a ocelové dráty Izolátor kruhový SUPER obj. číslo: 59327/40 s krátkým vrutem vhodný pro lanka a dráty pozinkovaný vrut 6 mm vynikající izolace díky 3 odkapávacím drážkám obj. číslo: /60 balení 60 ks 20

22 BRANKOVÉ SYSTÉMY Rukojeť branková FLEXIGATE Rukojeť branková obj. číslo: samonavíjecí 6m barva modrá se spojkou pro lanko nově koncipovaná rukojeť vč.spojky pro lanko (je již připevněná na rukojeti) s háčkem s aretací pružiny Výhoda: Bez použití nářadí lze pomocí fixačního šroubu snadno provést elektrické propojení. Velmi vhodné i pro dotahování. obj. číslo: páska 40 mm obj. číslo: lanko Rukojeť branková Rukojeť branková Rukojeť branková obj. číslo: obj. číslo: obj. číslo: s háčkem s vestavěnou pružinou Rukojeť branková s háčkem a spojkou pro pásku 40 mm s aretací pružiny barva modrá s háčkem s jednoduchou tažnou pružinou barva žlutá Branka E line obj. číslo: s háčkem standart k elektrickému ohradníku do 6 m / průměr 7 mm (set) obj. číslo: obj. číslo: Distanční pružina Bránový set obj. číslo: 59945/1 k elektrickému ohradníku do 6 m / průměr měr 7 mm (set) 05 obj. číslo: nerez obj. číslo: galvanizovaná 21 lze vytáhnout až do 5 m skládá se z těchto součástí: 1 branková rukojeť s háčkem, 1 speciální pružina, 2 izolátor brankové rukojeti

23 OHRADNÍKOVÉ SÍTĚ Síť proti divočákům obj. číslo: výhodou je rychlejší montáž a demontáž než klasické ohradníky. délka 50 m 3 vodič modrý s 3 0,3 mm ve třech řadách 12 modré sklolaminátové tyčky výška tyčky 75 cm nad zemí celková délka sloupku 90 cm vzdálenost mezi sloupky cca.4,5 m obj. číslo popis délka (m) síť Výstražná páska Náhradní sloupky modré 0, Náhradní izolátor pro vodiče ve třech řadách 73 cm signální páska na síť 250 m 63 cm (Niro/Inox = 2000 m) 0,18 Ohm/m 41 cm 22 cm země = 0 cm 60 cm 60 cm Čepička náhradní Spodní úchytt obj. číslo: 27249/5 obj. číslo: k síti k náhradní tyčce na síť

24 Síť ohradníková pro ovce délka sítě 50 m 14 odolných plastových sloupků vodorovné vedení proudu pomocí vodiče Niro 3 0,20 mm v lanku svařená uzlová spojení zesílené horní lanko pozinkovaný hrot na plastovém sloupku kruhový izolátor a půdní fixátor prakticky znemožní samovolné uvolnění lanka. obj. číslo: dodává se ve výšce 90 cm jednoduchá špice obj. číslo: dodává se ve výšce 108 cm jednoduchá špice obj. číslo: dodává se ve výšce 90 cm dvojitá špice obj. číslo: dodává se ve výšce 108 cm dvojitá špice Schema 108 cm Schema 90 cm 18 cm zesílený vodič 3 x 0,20 INOX 0,27 Ohm/m ) 15 cm 15 cm 13 cm 13 cm 13 cm 13 cm 9 cm 9 cm 9 cm 9 cm 9 cm 9 cm 9 cm 9 cm 13 cm 13 cm Tyč náhradní Opravárenský set pro sítě obj. číslo: 2730 obj. číslo: výška 90 cm, 1 špice pro sít obj. č obj. číslo: výška 90 cm, 2 špice pro sít obj. č obj. číslo: výška 108 cm, 1 špice pro sít obj. č obj. číslo: výška 108 cm, 2 špice pro sít obj. č ) obsahuje 2 izolátor, 2 úchyt sítě, 2 vodič lanko, 6 spojka zesílený vodič 3 x 0,20 INOX 0,25 Ohm/m

25 Síť ohradníková pro králíky výška sítě 65 cm vodorovné vedení el. proudu vodič Niro 3 20 mm v lanku obj. číslo: s 15 pevnými plastovými sloupky délka 50 m jednotlivý hrot barva oranžová obj. číslo: s 15 pevnými plastovými sloupky délka 50 m dvojitý hrot barva oranžová obj. číslo: s 9 pevnými plastovými sloupky délka 12 m jednotlivý hrot barva zelená 3 x 0,20 mm INOX 0,86 Ohm/m Schema 65 cm 50 m 11,8 cm 11,8 cm ) Schema 65 cm 12 m ) 11,8 cm 11,8 cm 3 x 0,20 mm INOX 0,86 Ohm/m 10 let s Ketrisem 24

26 Síť ohradníková pro drůbež výška 112 cm pro slepice, husy a krůty 3 0,20 mm délka sítě 50 m 15 pevných plastových sloupků svařená uzlová spojení bezpečné zesílené horní lanko obj. číslo: jednotlivý hrot obj. číslo: dvojitý hrot zvláště malý rozměr oka Tyčka náhradní obj. číslo: sloupek náhradní s jednotlivým hrotem Schema 112 cm Schema 112 cm nelze elektrifikovat elektrifikovatelné ) 23,5 cm 23,5 cm 11,8 cm 11,8 cm 11,8 cm 11,8 cm 11,8 cm 11,8 cm 11,8 cm 11,8 cm 11,8 cm 11,8 cm Síť ohradníková pro drůbež nelze elektrifikovat výška 112 cm se zelenou sítí pevné dobře viditelné plastové sloupky svařená uzlová spojení zesílené horní lanko obj. číslo: zvláště malý rozměr oka obj. číslo: zvláště malý rozměr oka jednotlivý hrot délka 25 m 25 obj. číslo: zvláště malý rozměr oka dvojitý hrot délka 50 m obj. číslo: zvláště malý rozměr oka dvojitý hrot délka 25 m ) 3 x 0,20 mm INOX 0,70 Ohm/m

27 PRODEJNÍ MÍSTA ALM centrum s.r.o. Dubovsko 277 Vizovice tel.: Chovatelské centrum s.r.o. Ledenická České Budějovice tel.: p. Škáva Štěrba Jaroslav,ing. Věcov 82 Věcov tel.: A-Z FINANCIAL CONSULTING s.r.o. Zahradní 36 Bruntál tel.: p. Dostál Loos Adolf Dlouhá 26 Hora Sv.Kateřiny tel.: Veselský Pavel, ing. Karla Svobody 290 Ostrava tel.: BCB technik s.r.o. Šlechtitelů 139/14 Olomouc tel.: Mitrenga a.s. Střítež okr.frýdek-místek tel.: Veselý Josef, ing. Stará 9 Velké Pavlovice tel.: ves.josef@tiscali.cz BD Tech s.r.o. Lohenická 607 Praha 9 - Vinoř tel.: , brzobohaty@bdtech.stromc.cz Motl Tomáš Hluboká 96 Žamberk tel.: motl.tomas@ .cz V. Racek farmářské obchody s.r.o. K lesíku 812 Valtice tel.: FARMER CZ s.r.o. Božejov 63 Božejov tel.: info@farmercz.cz Musil Pavel Pražského povstání 2311 Tábor tel.: ins.musil@seznam.cz Chovatelské centrum s.r.o. Pražská 884 Třeboň II tel.: p.vochozka chovatelske@centrum.cz Profarm Zeměděská 897 Hradec Králové tel.: dudkova@chovservis.cz 26

28 OBCHODNÍ ZÁSTUPCI Ústecký Liberecký Královohradecký Královohradecký Plzeňský Středočeský Pardubický Olomoucký Moravskoslezský Vysočina Zlínský Jihočeský Jihomoravský Ing. Marie Krohová Telefon: Adresa: Vítkov 18, Tachov Ing. Ondřej Salaba Telefon: Adresa: Smrčí 35, Turnov Ing. Jaroslav Síkora Telefon: KETRIS s r.o. Valchařská Brno tel./fax: mobil: ketris@ketris.cz 27
