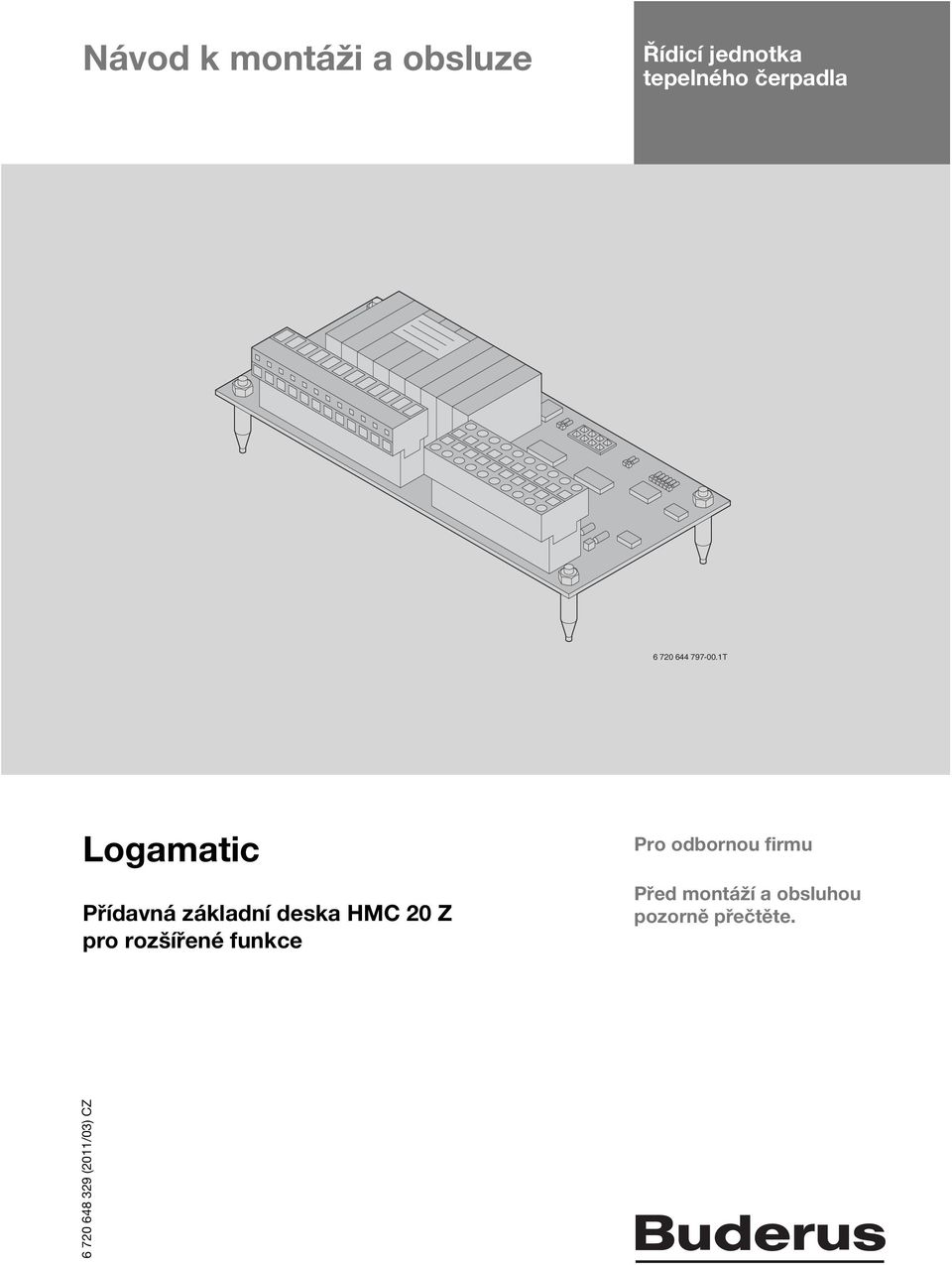

1 Návod k montáži a obsluze Řídicí jednotka tepelného čerpadla T Logamatic Přídavná základní deska HMC 20 Z pro rozšířené funkce Pro odbornou firmu Před montáží a obsluhou pozorně přečtěte (2011/03) CZ

2 Obsah Obsah 1 Vysvětlení symbolů a bezpečnostní pokyny Použité symboly Bezpečnostní pokyny Údaje o přídavné základní desce Používání k určenému účelu Prohlášení ES o shodě s konstrukčním vzorem Součásti dodávky Popis funkce Montáž Montáž přídavné základní desky Elektrické připojení Obsluha Přehled ovládacích prvků Přehled použitých symbolů Obsluha řídicí jednotky TČ Displej Knoflík pro výběr Povelová tlačítka Rovina instalatéra Servisní nastavení přídavné základní desky Systémová nastavení Kontrola teplot Kontrola vstupů Kontrola výstupů Kontrola provozních hodin Vypnutí druhého kompresoru ve vyhřívání bazénu Příloha Přehled nastavení Zkratky Plánek zapojení svorek Hydraulické připojení Rejstřík hesel Vyhřívání bazénu Konfigurace vyhřívání bazénu Nastavení druhu provozu vyhřívání bazénu Nastavení blokovacích dob vyhřívání bazénu Nastavení priority Solární regulace Konfigurace solární regulace Nastavení regulace podle teplotní diference Nastavení maximální teploty kolektoru Vyvolání informací o TČ v kombinaci se solárním systémem Externí zdroje energie Měření množství tepla a průtoku Nastavení měřiče Odečtení množství tepla a průtoku Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

3 Vysvětlení symbolů a bezpečnostní pokyny 1 1 Vysvětlení symbolů a bezpečnostní pokyny 1.1 Použité symboly Výstražné pokyny Signální výrazy na začátku výstražného upozornění označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. OZNÁMENÍ znamená, že může dojít k materiálním škodám. UPOZORNĚNÍ znamená, že může dojít k lehkým až středně těžkým poraněním osob. VAROVÁNÍ signalizuje nebezpečí vzniku těžkého poranění osob. NEBEZPEČÍ znamená, že může dojít ke zranění osob, které ohrožuje život. Důležité informace Další symboly Symbol B Výstražné pokyny v textu jsou označeny výstražným trojúhelníkem na šedém podkladě a opatřeny rámečkem. V situacích, kdy hrozí nebezpečí úrazu elektrickým proudem, je v trojúhelníku místo vykřičníku symbol blesku. Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Od ostatního textu jsou nahoře a dole odděleny čárami. Význam požadovaný úkon křížový odkaz na jiná místa v dokumentu nebo na jiné dokumenty výčet/položka seznamu výčet/položka seznamu (2. rovina) Tab Bezpečnostní pokyny Provoz B Přídavná základní deska HMC 20 Z smí být používána výhradně ve spojení s řídící jednotkou tepelného čerpadla HMC 20 a s tepelnými čerpadly a příslušenstvím schválenými výrobcem. B Dbejte údajů uvedených na bezpečnostní nálepce v přístroji. B S výjimkou prací na elektrickém zařízení nikdy neodpojujte tepelné čerpadlo od elektrické sítě. B Topný okruh k tepelnému čerpadlu nikdy neuzavírejte, aby byla zaručena protizámrazová ochrana. B Používejte pouze originální příslušenství. Ohrožení života elektrickým proudem Před otevřením regulace nebo před prováděním prací na elektrických dílech: B Odpojte kompletně sí ové napětí a učiňte opatření proti náhodnému opětovnému zapnutí. B Provedením elektrického připojení a pracemi na elektrických dílech pověřte pouze odborného elektrikáře. B Při instalaci a provádění elektrických prací se ři te příslušnými normami EN, VDE a/nebo místně platnými bezpečnostními předpisy. B Ři te se Technickými připojovacími podmínkami příslušného energetického podniku! Servisní prohlídky a údržba B Doporučení: S autorizovanou odbornou firmou uzavřete smlouvu o provádění údržby a servisních prohlídek a nechte tepelné čerpadlo jednou za rok prohlédnout a podle potřeby provést údržbu. B Údržbu a opravy smí provádět pouze odborná firma s příslušným oprávněním. B Používejte pouze originální náhradní díly. Škody vzniklé v důsledku obsluhy Chyby při obsluze mohou způsobit újmu na zdraví osob a/nebo materiální škody: B Zajistěte, aby děti bez dozoru nemohly tepelné čerpadlo obsluhovat nebo si v jeho blízkosti hrát. B Zajistěte, aby k tepelnému čerpadlu měly přístup pouze ty osoby, které je umějí odborně obsluhovat. Poučení zákazníků B Vysvětlete zákazníkům princip činnosti tepelného čerpadla a jeho obsluhu. B Upozorněte zákazníky na to, že sami nejsou oprávněni provádět jakékoliv úpravy ani opravy. Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 3

4 2 Údaje o přídavné základní desce 2 Údaje o přídavné základní desce 2.1 Používání k určenému účelu Přídavná základní deska HMC 20 Z smí být používána výhradně ve spojení s řídící jednotkou tepelného čerpadla HMC 20 a s vhodnými tepelnými čerpadly v nově zřizovaných nebo stávajících otopných soustavách. Při provozu tepelného čerpadla je nutné dodržet technické parametry. Každé jiné použití se považuje za použití v rozporu s původním určením. Škody, které by tak vznikly, jsou vyloučeny ze záruky. 2.2 Prohlášení ES o shodě s konstrukčním vzorem Tento výrobek vyhovuje svou konstrukcí a provozními vlastnostmi příslušným evropským směrnicím i doplňujícím mezinárodním požadavkům. Shoda byla prokázána udělením značky CE. Prohlášení o shodě tohoto výrobku si lze prohlédnout na webové adrese anebo vyžádat u příslušné pobočky značky Buderus. 2.3 Součásti dodávky B Zkontrolujte, zda rozsah dodávky nebyl porušen a zda je dodávka úplná. B Nedostatky dodávky okamžitě reklamujte. B Obalový materiál zlikvidujte ekologickou cestou. Dodávka obsahuje: přídavnou základní desku HMC 20 Z, 2 konektory, 4 rozpěrné držáky s upevňovacími šrouby, návod k obsluze. 2.4 Popis funkce Přídavná základní deska HMC 20 Z rozšiřuje možnosti použití řídicí jednotky tepelného čerpadla. Dodatečně jsou k dispozici tyto funkce: vyhřívání bazénu, aktivace přídavného dotopu (= ZWE3/ZHZ3), aktivace druhého a třetího směšovaného okruhu, regulace podle teplotní diference (např. pro solární zařízení), napájení externích zdrojů energie, měření množství tepla (příslušenství), aktivace energeticky úsporného čerpadla. 4 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

5 Montáž 3 3 Montáž NEBEZPEČÍ: Ohrožení života elektrickým proudem! B Odpojte kompletně sí ové napětí a učiňte opatření proti náhodnému opětovnému zapnutí. B Provedením elektrického připojení a pracemi na elektrických dílech pověřte pouze odborného elektrikáře. B Při instalaci a provádění elektrických prací se ři te příslušnými normami EN, VDE a/nebo místně platnými bezpečnostními předpisy. B Ři te se Technickými připojovacími podmínkami příslušného energetického podniku! OZNÁMENÍ: Poškození systému v důsledku přepětí! B Přídavnou základní desku HMC 20 Z nikdy nepřipojujte nebo neodpojujte, jeli pod napětím. B Nejsou-li již namontovány, našroubujte čtyři distanční kolíky do otvorů na rozích přídavné základní desky HMC 20 Z T Obr. 1 Montáž distančních kolíků B Na přídavnou základní HMC 20 Z nasa te protikonektory. 3.1 Montáž přídavné základní desky OZNÁMENÍ: Poškození zařízení neodbornou montáží! B Přídavné desky HMC 20 Z se dotýkejte pouze za elektricky izolovaný nosný materiál. B Elektronických dílů se nedotýkejte. B Otevřete skříňku řídicí jednotky tepelného čerpadla ( Návod k montáži a údržbě příslušného tepelného čerpadla). B Přídavnou základní desku HMC 20 Z a k ní příslušející komponenty vyjměte opatrně z obalu. Obr. 2 Montáž protikonektorů T Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 5

6 3 Montáž B Přídavnou základní desku HMC 20 Z připojte opatrně na hlavní základní desku. Dbejte přitom na to, abyste všechny dotykové kolíky zasunuli do příslušných zdířek hlavní základní desky. 1 Obr. 3 Připojení přídavné základní desky HMC 20 Z 1 Horní zdířka pro dva dotykové kolíky 2 Spodní zdířka pro dvakrát čtyři dotykové kolíky T 3.2 Elektrické připojení OZNÁMENÍ: Poškození zařízení v důsledku neodborného připojení! B Všechna připojení na přístroji provádějte podle plánků zapojení svorek uvedených v příslušných návodech k montáži a údržbě tepelného čerpadla. B Přídavnou základní desku HMC 20 Z instalujte podle plánku zapojení svorek ( kapitola 10.3, str. 26) a podle schématu hydraulického zapojení ( kapitola 10.4, str. 27) zapojte do systému. B Zavřete skříňku řídicí jednotky tepelného čerpadla. Při připojení řídicí jednotky tepelného čerpadla určené k montáži na stěnu: B Zapněte pojistku řídicího systému. Při připojení integrované řídicí jednotky tepelného čerpadla: B Připojte tepelné čerpadlo k napětí. Od verze softwaru 1.30 se přídavná základní deska HMC 20 Z aktivuje automaticky a uvolní se příslušné funkce. Informace o dotazech na verzi softwaru najdete v návodu k uvedení řídicí jednotky tepelného čerpadla do provozu. 6 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

7 Obsluha 4 4 Obsluha 4.1 Přehled ovládacích prvků T Obr. 4 Přehled ovládacích prvků Poz. Označení Funkce 1 Displej Odečítání informací o tepelném čerpadle. Nahlížení do menu. Změna nastavení. 2 Povelové tlačítko mode Vyvolání menu Druh provozu. 3 Povelové tlačítko info Vyvolání menu Informace a nastavení. 4 Povelové tlačítko menu Vyvolání hlavního menu. 5 Povelové tlačítko Vyvolání výchozího menu. 6 Knoflík pro výběr Pohyb kurzoru. Nastavování hodnot. Potvrzení zadání. Vyvolání menu. 7 LED kontrolka indikace provozu a poruch Tab. 2 Popis ovládacích prvků LED svítí zeleně: Tepelné čerpadlo je v provozu nebo v provozní pohotovosti. LED bliká červeně a zeleně: Došlo k poruše, která se sama vynuluje. LED svítí červeně: Došlo k poruše, kterou je nutné potvrdit. LED nesvítí: Tepelné čerpadlo je odpojené od elektrického napájení. Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 7

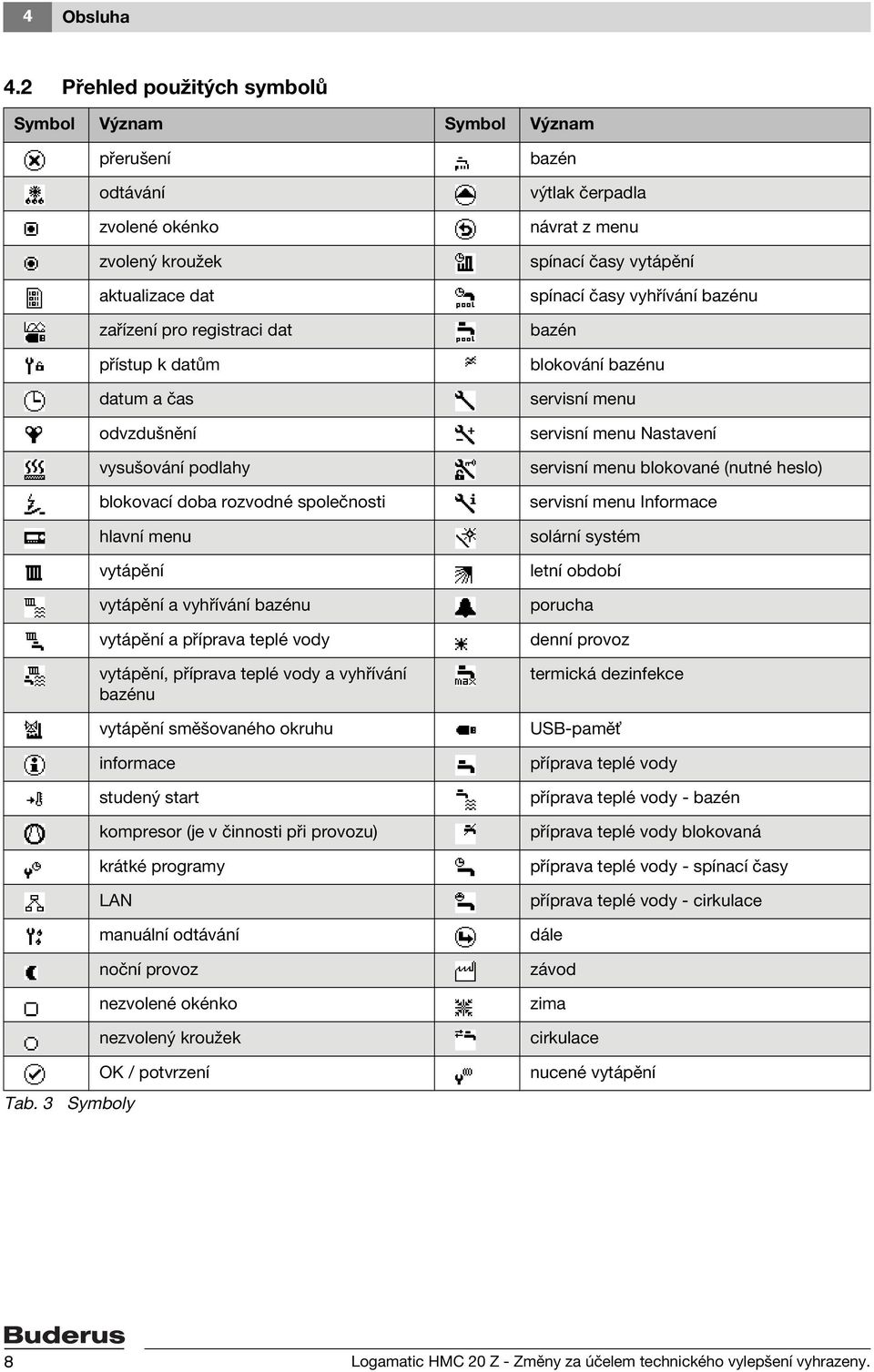

8 4 Obsluha 4.2 Přehled použitých symbolů Symbol Význam Symbol Význam Tab. 3 přerušení odtávání zvolené okénko zvolený kroužek aktualizace dat zařízení pro registraci dat přístup k datům datum a čas odvzdušnění vysušování podlahy blokovací doba rozvodné společnosti hlavní menu vytápění vytápění a vyhřívání bazénu vytápění a příprava teplé vody vytápění, příprava teplé vody a vyhřívání bazénu vytápění směšovaného okruhu informace studený start kompresor (je v činnosti při provozu) krátké programy LAN manuální odtávání noční provoz nezvolené okénko nezvolený kroužek OK / potvrzení Symboly bazén výtlak čerpadla návrat z menu spínací časy vytápění spínací časy vyhřívání bazénu bazén blokování bazénu servisní menu servisní menu Nastavení servisní menu blokované (nutné heslo) servisní menu Informace solární systém letní období porucha denní provoz termická dezinfekce USB-pamě příprava teplé vody příprava teplé vody - bazén příprava teplé vody blokovaná příprava teplé vody - spínací časy příprava teplé vody - cirkulace dále závod zima cirkulace nucené vytápění 8 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

9 Obsluha Obsluha řídicí jednotky TČ Obsluha řídicí jednotky se provádí pomocí povelových tlačítek a knoflíku pro výběr na ovládacím panelu Displej Na displeji ovládacího panelu se zobrazují provozní informace, funkce a možnosti nastavení řídicí jednotky TČ a tepelného čerpadla a rovněž i poruchové indikace. Začneme-li ovládat knoflík pro výběr, zapne se osvětlení obrazovky. Není-li knoflík pro výběr ovládán déle než 10 minut, osvětlení obrazovky zhasne. Aktivovaný symbol nebo aktivovaná položka menu mají jako podklad tmavý kurzor Knoflík pro výběr Obsluha řídicí jednotky tepelného čerpadla se provádí prostřednictvím knoflíku pro výběr. Ovládací krok Označení položky menu nebo symbolu. Výběr položky menu nebo symbolu. Uvolnění položky menu (pro zpracování). Nastavování hodnot. Potvrzení zadání/ vyvolání. Ovládání knoflíkem pro výběr B Otáčení knoflíkem pro výběr. B Otáčení knoflíkem pro výběr. B Stisk knoflíku pro výběr. B Stisk knoflíku pro výběr. B Otáčení knoflíkem pro výběr. B Stisk knoflíku pro výběr. Uložení zadání. B Označení symbolu. B Stisk knoflíku pro výběr. Zrušení nastavení/ vyvolání. Vyvolání předchozího menu. Tab. 4 Ovládání knoflíku pro výběr B Označení symbolu. B Stisk knoflíku pro výběr. B Označení symbolu. B Stisk knoflíku pro výběr. Stiskneme-li knoflík pro výběr na dobu delší než tři sekundy, přepne se řídicí jednotka tepelného čerpadla do hlavního menu. Není-li knoflík pro výběr ovládán po dobu dalších sedmi sekund, přepne se řídicí jednotka tepelného čerpadla do výchozího menu Povelová tlačítka Pro rychlou navigaci do důležitých menu jsou k dispozici povelová tlačítka. Povelové tlačítko Účinek mode Vyvolání menu Druh provozu. info Vyvolání menu Informace a nastavení. menu Vyvolání hlavního menu. Tab. 5 Vyvolání výchozího menu. Povelová tlačítka Pro zjednodušení dalšího popisu je volba menu popsána jako cesta. Výchozím bodem je vždy hlavní menu. Jednotlivé roviny v menu jsou odděleny symbolem >, např. Hlavní menu: Vytápění > Druh provozu 4.4 Rovina instalatéra Uvedení do provozu a některá nastavení, která lze provádět v menu Servis, jsou vyhrazena výlučně zákaznickému servisu nebo autorizované odborné firmě. K uvedení do provozu a provedení nastavení je nejprve nutné otevřít přístup do roviny instalatéra zadáním hesla. Heslo k otevření přístupu do roviny instalatéra zní: UPOZORNĚNÍ: Nesprávná nastavení mohou způsobit poškození zařízení! V důsledku nastavení, která se nezaměřují na komponenty systému, může dojít k závažnému poškození zařízení. Přístup k základním nastavením zařízení musím být nepovolaným osobám znemožněn. B Po skončení oprav a údržby vra te přístup k datům na roviny uživatele. Výrobce neručí za škody vzniklé z důvodu nesprávných nastavení, která nejsou zaměřena na komponenty zařízení. Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 9

10 4 Obsluha B Hlavní menu: Servis > Nastavení > Přístup k datům Zobrazí se menu Heslo T Obr. 5 Menu Heslo B Zvolte políčko první číslice. B Nastavte první číslici hesla. B Potvr te zadání. B Stejným způsobem jako u políčka první číslice vyplňte ostatní políčka číslic. B Uložte zadání. Zadávací políčka se opět změní na Zobrazí se aktuální stav přístupu k datům. 10 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

11 Vyhřívání bazénu 5 5 Vyhřívání bazénu OZNÁMENÍ: Poškození zařízení v důsledku neodborného hydraulického zapojení! B Než začnete nastavovat software, zkontrolujte hydraulické zapojení ( kapitola 10.4, str. 27). 5.2 Nastavení druhu provozu vyhřívání bazénu B Hlavní menu: Bazén Zobrazí se Nastavení. 5.1 Konfigurace vyhřívání bazénu B Hlavní menu: Servis. Zobrazí se menu Servis T Obr. 9 Menu Nastavení B Zvolte položku menu Druh provozu. Zobrazí se menu Druh provozu. Označen je kroužek aktuálního druhu provozu T Obr. 6 Menu Servis B Hlavní menu: Servis > Konfigurace zařízení Zobrazí se menu Konfigurace zařízení T Obr. 7 Menu Konfigurace zařízení B Zvolte položku menu Bazén. Označen je kroužek Bazén. B Uložte zadání. V hlavním menu se zobrazí položka Bazén. -nebo- B Nastavení zamítněte T Obr. 10 Menu Druh provozu Možnosti nastavení: Automatika Vyhřívání bazénu pracuje podle nastavených spínacích časů. V intervalu spínacích časů je bazén vyhříván na požadovanou teplotu nastavenou na termostatu. Mimo intervalu spínacích časů je vyhřívání bazénu vypnuté. Párty Vyhřívání bazénu pracuje v trvalém provozu. Dovolená Vyhřívání bazénu je s okamžitou platností až do uplynutí nastaveného data nebo do manuálního zvolení jiného druhu provozu vypnuté. Vypnuto Vyhřívání bazénu je vypnuté T Obr. 8 Hlavní menu s položkou Bazén Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 11

12 5 Vyhřívání bazénu Nastavení druhu provozu Dovolená Po zvolení druhu provozu Dovolená se zobrazí menu Dovolená. Nastavují se tam datum začátku a konce dovolené. 5.3 Nastavení blokovacích dob vyhřívání bazénu B Hlavní menu: Bazén > Časový program Zobrazí se menu Spínací hodiny T Obr. 11 Menu Dovolená Chcete-li nastavit počátek dovolené: B Vyberte položku menu Od DD/MM/RRRR. B Uvolněte den. B Nastavte den. B Potvr te zadání. B Měsíc a rok nastavte stejným způsobem jako den. Chcete-li nastavit konec dovolené: B Vyberte položku menu Do DD/MM/RRRR. B Uvolněte den. B Nastavte den. B Potvr te zadání. B Měsíc a rok nastavte stejným způsobem jako den. B Uložte zadání. Na displeji se zobrazí Prázdninový mód aktivní. Nastavení jsou uložena. V menu Druh provozu je označen kroužek Dovolená T Obr. 12 Menu Časy spínání spínacích hodin vyhřívání bazénu Časové intervaly, které se nastavují v menu Spínací hodiny, jsou blokovací doby. V nastavených časech je vyhřívání bazénu vypnuté. Možnosti nastavení: Týden (Po-Ne) Nastavené spínací časy platí pro všechny dny v týdnu. V průběhu 24 hodin lze stanovit tři časové intervaly, v nichž se vyhřívání bazénu zapne. V ostatním čase je vyhřívání bazénu vypnuté. 5+2 (Po-Pá, So-Ne) V průběhu týdne platí jiné spínací časy než o víkendu. Pro každý den pracovního týdne a pro víkend lze stanovit maximálně tři časové intervaly, v nichž se vyhřívání bazénu zapne. V ostatním čase je vyhřívání bazénu vypnuté. Dny (Po, Čt...) Denně platí různé spínací časy. Pro každý jednotlivý den lze stanovit maximálně tři časové intervaly, ve kterých se vyhřívání bazénu zapne. V ostatním čase je vyhřívání bazénu vypnuté. 12 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

13 Vyhřívání bazénu 5 Stejné blokovací časy pro všechny dny v týdnu B Zvolte položku menu Týden (Po-Ne). Zobrazí se menu Bazén týden a spínací časy pro pondělí až neděli. B Uložte zadání. Zobrazí se menu Bazén týden. Nastavení jsou uložena. V menu Spínací hodiny je označen kroužek Týden (Po-Ne). -nebo- B Nastavení zamítněte. Různé blokovací časy v průběhu pracovního týdne a o víkendu B Zvolte položku menu 5+2 (Po-Pá, So-Ne). Zobrazí se menu Bazén a spínací časy od pondělí do pátku T Obr. 13 Menu Bazén týden B Zvolte spínací kanál 1. Jsou označeny hodiny času spuštění. B Uvolněte hodiny. B Nastavte hodiny. B Potvr te zadání. B Všechny ostatní časy nastavte stejným způsobem jako hodiny času spuštění. Chcete-li vyhřívání bazénu přes den během dalšího časového intervalu vypnout: B Zvolte spínací kanál 2. Jsou označeny hodiny času spuštění. B Časy pro spínací kanál 2 nastavte stejným způsobem jako časy spínacího kanálu 1. Jsou-li všechny blokovací časy nastavené: B Otáčejte knoflíkem pro výběr tak dlouho, dokud se nezobrazí menu Pozor. Zobrazí se bezpečnostní dotaz Chcete potvrdit změny nastavení spínacích hodin? T Obr. 15 Menu Bazén Chcete-li nastavit blokovací časy během pracovního týdne: B Nastavte je stejným způsobem jako blokovací časy pro všechny dny v týdnu ( Stejné blokovací časy pro všechny dny v týdnu, str. 13). Chcete-li nastavit blokovací časy pro víkend: B Otáčejte knoflíkem pro výběr tak dlouho, dokud se na displeji nezobrazí spínací časy pro Sobota- Neděle. B Blokovací časy nastavte stejným způsobem jako blokovací časy pro všechny dny v týdnu ( Stejné blokovací časy pro všechny dny v týdnu, str. 13). Jsou-li všechny blokovací časy nastavené: B Otáčejte knoflíkem pro výběr tak dlouho, dokud se nezobrazí menu Pozor. Zobrazí se bezpečnostní dotaz Chcete potvrdit změny nastavení spínacích hodin? Obr. 14 Bezpečnostní dotaz blokovací časy T Jsou-li nastavení uložena, existující časová zadání v jiných možnostech nastavení se přepíší T Obr. 16 Bezpečnostní dotaz blokovací časy Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 13

14 5 Vyhřívání bazénu B Uložte zadání. Zobrazí se menu Bazén Nastavení jsou uložena. V menu Spínací hodiny je označen kroužek 5+2 (Po-Pá, So-Ne). -nebo- B Nastavení zamítněte. Denně různé spínací časy Jsou-li v jiných možnostech nastavení naprogramovány blokovací časy a vy se od nich v určitém dni chcete odchýlit, můžete v tomto menu pro tento den příslušné blokovací časy nastavit. B Uložte zadání. Zobrazí se menu Bazén dny. Nastavení jsou uložena. V menu Spínací hodiny je označen kroužek Dny (Po, Út...). -nebo- B Nastavení zamítněte. 5.4 Nastavení priority B Hlavní menu: Servis > Nastavení > Priority Zobrazí se menu Priority. B Zvolte položku menu Dny (Po, Út...). Zobrazí se menu Bazén dny a blokovací časy pro neděli T Obr. 19 Menu Priority V základním nastavení má příprava teplé vody nejvyšší a vyhřívání bazénu nejnižší prioritu T Obr. 17 Menu Bazén dny Chcete-li nastavit blokovací časy pro neděli: B Nastavte je stejným způsobem jako blokovací časy pro všechny dny v týdnu ( Stejné blokovací časy pro všechny dny v týdnu, str. 13). Chcete-li nastavit blokovací časy pro jiný den: B Otáčejte knoflíkem pro výběr tak dlouho, dokud se na displeji nezobrazí blokovací časy pro požadovaný den. B Blokovací časy nastavte stejným způsobem jako blokovací časy pro všechny dny v týdnu ( Stejné blokovací časy pro všechny dny v týdnu, str. 13). Jsou-li všechny blokovací časy nastavené: B Otáčejte knoflíkem pro výběr tak dlouho, dokud se nezobrazí menu Pozor. Zobrazí se bezpečnostní dotaz Chcete potvrdit změny nastavení spínacích hodin? B Zvolte položku menu TV. Priorita položky TV je označena. B Nastavte prioritu. Ostatní priority se rovněž změní. B Potvr te zadání. Označena je položka menu TV. B Zvolte položku menu Vytápění. Priorita položky Vytápění je označena. B Nastavte prioritu. Dříve stanovená priorita pro TV zůstane zachována, mění se jen priorita pro Vytápění a Bazén. B Uložte zadání. -nebo- B Nastavení zamítněte. Obr. 18 Bezpečnostní dotaz blokovací časy T 14 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

15 Solární regulace 6 6 Solární regulace OZNÁMENÍ: Poškození zařízení v důsledku neodborného hydraulického zapojení! B Než začnete nastavovat regulaci, zkontrolujte hydraulické zapojení ( kapitola 10.4, str. 27). B Zvolte položku Regulace SK. Označeno je nastavení Dif.tepl.. B Zvolte nastavení Dif.tepl.. B Uložte nastavení. B Hlavní menu: Servis > Nastavení > Teploty Zobrazí se menu Teploty. 6.1 Konfigurace solární regulace B Hlavní menu: Servis > Nastavení > Nastavení systému Zobrazí se menu Nastavení systému T T Obr. 20 Menu Nastavení systému Možnosti nastavení: Dif.tepl. Solární regulace se uskutečňuje prostřednictvím regulace podle teplotní diference ( kapitola 6.2, str. 15). Standard Solární regulace se uskutečňuje prostřednictvím solárního nabíjecího čerpadla. Sol.reg.TČ Solární regulace se uskutečňuje prostřednictvím solárního systému v kombinaci s tepelným čerpadlem. 6.2 Nastavení regulace podle teplotní diference B Hlavní menu: Servis > Nastavení > Nastavení systému Zobrazí se menu Nastavení systému. Obr. 22 Menu Teploty Možnosti nastavení solární regulace: Dif.teplota ZAP Solární nabíjecí čerpadlo se zapne, jakmile teplota v deskovém kolektoru překročí teplotu v zásobníku o nastavenou hodnotu. Dif.teplota VYP Solární nabíjecí čerpadlo se vypne, jakmile teplota v deskovém kolektoru klesne pod teplotu v zásobníku včetně teploty nastavené pod Dif.teplota VYP. Dif. teplota max. Solární nabíjecí čerpadlo se vypne, jakmile bylo dosaženo teploty v zásobníku nastavené pod Dif. teplota max. Nastavíte-li pro Dif. teplota max hodnotu > 60 C, musíte počítat se zvýšenou tvorbou vápníku v zásobníku teplé vody. B Zvolte požadovanou položku menu. B Nastavte teplotu. Možné rozsahy hodnot v možnostech nastavení najdete v přehledu nastavení ( kapitola 10.1, str. 23). B Potvr te zadání. B Uložte nastavení. -nebo- B Nastavení zamítněte T Obr. 21 Nastavení regulace podle teplotní diference Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 15

16 6 Solární regulace 6.3 Nastavení maximální teploty kolektoru Byla-li položka menu Regulace SK nastavena na hodnoty Standard nebo Sol.reg.TČ, lze nastavit maximální teplotu kolektoru. Dbejte na správné připojení přepínacích ventilů pomocí ZUP-signálu a na hydraulické zapojení solárního tepelného čerpadla. 6.4 Vyvolání informací o TČ v kombinaci se solárním systémem Je-li Regulace SK nastavena na Standard nebo Sol.reg.TČ, objeví se v hlavním menu dodatečná položka Solární kolektor. B Hlavní menu: Solární kolektor Zobrazí se menu Solární kolektor. B Hlavní menu: Servis > Nastavení > Teploty Zobrazí se menu Teploty T T Obr. 23 Nastavení maximální teploty kolektoru Možnosti nastavení: Max.dif.tepl. SK Prostřednictvím této teploty kolektoru je funkce ochrany kolektoru aktivní. Prostřednictvím teploty kolektoru v závislosti na teplotě v zásobníku je funkce ochrany kolektoru aktivní. B Nastavte maximální teplotu kolektoru. Obr. 24 Menu Solární kolektor V menu Solární kolektor lze zobrazovat a kontrolovat tyto hodnoty: Solární kolektor Skutečná teplota deskového kolektoru. Solární zásobník Skutečná teplota solárního zásobníku. Dif. teplota max. Diference teploty mezi zásobníkem a možnou maximální teplotou. Možné rozsahy hodnot v možnostech nastavení najdete v přehledu nastavení ( kapitola 10.1, str. 23). B Uložte nastavení. -nebo- B Nastavení zamítněte. 16 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

17 Externí zdroje energie 7 7 Externí zdroje energie OZNÁMENÍ: Poškození zařízení v důsledku neodborného hydraulického zapojení! B Než začnete nastavovat software, zkontrolujte hydraulické zapojení ( kapitola 10.4, str. 27). -nebo- B Nastavení zamítněte. Je-li k dispozici dostatečná teplota, může být z externího zásobníku dodávána energie do topného okruhu a do nabíjecího okruhu teplé vody. B Hlavní menu: Servis > Nastavení > Teploty Zobrazí se menu Teploty. Obr. 25 Menu Teploty Možnosti nastavení: T ext. zdroje topení Teplota externího zdroje energie vytápění: Je-li teplota v externím zdroji energie (zásobník) o nastavenou hodnotu vyšší než aktuální požadovaná teplota vytápění, tepelné čerpadlo se vypne. Energie ze zásobníku se pomocí Mix 2 (nastavení: Nabíjení) a ZHZ3 (nastavení: Kotel) přimíchává v závislosti na požadované hodnotě do otopné soustavy. T ext. zdroje TV Teplota externího zdroje energie teplé vody: Je-li teplota v externím zdroji energie (zásobník) o nastavenou hodnotu vyšší než aktuální požadovaná teplota teplé vody, tepelné čerpadlo se vypne. Energie ze zásobníku se pomocí Mix 2 (nastavení: Nabíjení) a ZHZ3 (nastavení: Kotel) přimíchává v závislosti na požadované hodnotě do systému ohřevu teplé vody. B Nastavte teploty. B Uložte nastavení T Hodnota nastavená pod T ext. zdroje TV se nesmí pohybovat pod 5 K ( C). Jinak dojde ke zpoždění ohřevu teplé vody. Možné rozsahy hodnot v možnostech nastavení najdete v přehledu nastavení ( kapitola 10.1, str. 23). Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 17

18 8 Měření množství tepla a průtoku 8 Měření množství tepla a průtoku 8.1 Nastavení měřiče B Hlavní menu: Servis > Nastavení > Nastavení systému Zobrazí se menu Nastavení systému. 8.2 Odečtení množství tepla a průtoku Měřič tepla tepelného čerpadla se pro vyúčtování nákladů na vytápění nehodí. Vyhovuje požadavku tržního pobídkového programu jako průkaz hospodárnosti tepelných čerpadel. B Hlavní menu: Servis > Informace > Teplo Zobrazí se menu Teplo T Obr. 26 Menu Nastavení systému B Zvolte položku menu Teplo. Možnosti nastavení: Ne (základní nastavení) V (1 ) V (5/4 ) V (2 ) Potřebné nastavení najdete na hlavici senzoru. Při chybném nastavení nebude průtok správně změřen a výsledky měření množství tepla budou zkreslené. B Nastavte hodnotu množství tepla. B Uložte nastavení. -nebo- B Nastavení zamítněte. Řídicí jednotka tepelného čerpadla ukládá hodnoty pouze každé 2 hodiny. Při opětovném spuštění řídicí jednotky TČ tak může vzniknout rozdíl mezi skutečně vyrobeným a zobrazeným množstvím tepla T Obr. 27 Menu Teplo V menu Teplo se zobrazují tyto hodnoty: vytápění v kwh, příprava teplé vody v kwh, celkový souhrn v kwh (součet z vytápění a přípravy teplé vody), průtok v l/h, od <datum> (spotřebované množství energie od uvedeného data). Vynulování množství tepla od: <datum> B Zvolte položku od <datum>. B Potvr te zadání. Počítadlo se vynuluje a vloží aktuální datum. Měření množství tepla začne od nového data. 18 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

19 Servisní nastavení přídavné základní desky 9 9 Servisní nastavení přídavné základní desky Některá nastavení jsou chráněna heslem a mohou být obsluhována pouze zákaznickým servisem nebo autorizovanou odbornou firmou. Oprávnění k přístupu k nastavením najdete v přehledu nastavení ( kapitola 10.1, str. 23). 9.1 Systémová nastavení Položky menu, které zde nejsou popsány, jsou vysvětleny v návodu k obsluze řídicí jednotky tepelného čerpadla. B Hlavní menu: Servis > Nastavení > Nastavení systému Zobrazí se menu Nastavení systému T Obr. 28 Menu Nastavení systému Možnosti nastavení: 2.z.tepla 3 typ Typ externího dotopu 3. Ne: Není připojen žádný třetí dotop, výstup má funkci souhrnné poruchy. Na tento výstup nesmí být připojen žádný dotop. Výstup cykluje při poruše, která se sama vynuluje. Při poruše je výstup trvale zapnutý. Kotel: Kotel je připojen jako třetí dotop, zařízení pracuje bivalentně. Je zapotřebí nabíjecí směšovač, protože kotel se v případě potřeby zapne trvale a přes výstup ZWE/ZHZ 3 neprobíhá žádná regulace teploty. 2.z.tepla 3 účel Funkce externího dotopu 3. Ne: Není připojen žádný třetí dotop, výstup má funkci souhrnné poruchy. Na tento výstup nesmí být připojen žádný dotop. Výstup cykluje při poruše, která se sama vynuluje. Při poruše je výstup trvale zapnutý. Vytápění a TV: Třetí dotop je hydraulicky umístěn ve výstupu TČ. Voda v něm proudí tehdy, je-li v činnosti oběhové čerpadlo vytápění nebo teplé vody. Teplá voda: Třetí dotop je umístěn v zásobníku teplé vody. Vytápění Je-li hydraulika otopné soustavy koncipována tak, že voda pro vytápění a bazén může být připravována současně, lze hodnotu nastavit sboč. Vytápění a bazén pak běží paralelně. s BOČ: s oběhovým čerpadlem bazénu bez BOČ: bez oběhového čerpadla bazénu Zvolíte-li pro 2.z.tepla 3 typ hodnotu Kotel, je nutné směšovaný okruh 2 připojit a nastavit jako nabíjecí směšovač. Pro Vytápění má hodnota s BOČ smysl jen při zapojení paralelního akumulačního zásobníku. Mix2 Nastavení funkce nasměrování směšovače: Nabíjení: Směšovač slouží jako nabíjecí směšovač, např. pro kotel. Vybíjení: Směšovač slouží jako regulační směšovač, např. pro podlahové vytápění. Ne: Směšovač je nefunkční. Mix3 Vybíjení: Směšovač slouží jako regulační směšovač, např. pro podlahové vytápění. Ne: Směšovač je nefunkční. Regulace MK2 Regulace směšovaného okruhu 2. Ekvitermní: Požadovaná teplota vytápění se vypočítává z nastavené topné křivky. Pevná tep.: Požadovanou teplotu na výstupu lze zvolit nezávisle na zadání venkovní teploty. Regulace MK3 Regulace směšovaného okruhu 3. Ekvitermní: Požadovaná teplota vytápění se vypočítává z nastavené topné křivky. Pevná tep.: Požadovanou teplotu na výstupu lze zvolit nezávisle na zadání venkovní teploty. Režim bazén Vyhřívání bazénu: s DOČ: přídavné oběhové čerpadlo běží během vyhřívání bazénu bez DOČ: přídavné oběhové čerpadlo je během vyhřívání bazénu vypnuté Bazén min. Minimální doba vyhřívání bazénu: Nastaví se minimální doba pro vyhřívání bazénu. Může to být nutné při napojení do zpátečky, aby Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 19

20 9 Servisní nastavení přídavné základní desky nedocházelo k neustálému přepínání mezi bazénem a jiným režimem přípravy s vyšší prioritou. Perioda MK2 Perioda pro aktivaci směšovaného okruhu 2. Činí 2 minuty. Směšovaný okruh 2 se tedy aktivuje ve 2minutovém taktu. Díky nastavitelným hodnotám lze tento takt měnit podle následujícího vzorce: 2 min. x (nastavená hodnota) = změněný takt Doba chodu MK2 Doba chodu ventilu pro směšovaný okruh 2. Činí 90 sekund. Směšovaný okruh 2 je tedy po své aktivaci v provozu po dobu 90 sekund. Díky nastavitelným hodnotám lze tuto dobu chodu měnit podle následujícího vzorce: 90 sek. x (nastavená hodnota) = změněná doba chodu Perioda MK3 Perioda pro aktivaci směšovaného okruhu 3. Činí 2 minuty. Směšovaný okruh 3 se tedy aktivuje ve 2minutovém taktu. Díky nastavitelným hodnotám lze tuto hodnotu měnit podle následujícího vzorce: 2 min. x (nastavená hodnota) = změněný takt Doba chodu MK3 Doba chodu ventilu pro směšovaný okruh 3. Činí 90 sekund. Směšovaný okruh 3 je tedy po své aktivaci v provozu po dobu 90 sekund. Díky nastavitelným hodnotám lze tuto dobu chodu měnit podle následujícího vzorce: 90 sek. x (nastavená hodnota) = změněná doba chodu Účinnost čerp. Ano: Aktivace účinného čerpadla vytápění prostřednictvím výstupu 0-10V (Analog Out 2) Ne: Není připojeno žádné účinné čerpadlo. Teplo Nutno nastavovat v kombinaci s měřením množství tepla podle údajů příslušného návodu k obsluze. Regulace SK Dif.tepl.: Řízení podle teplotní diference Standard: Solární regulace s ochranou zásobníku / kolektoru Sol.reg.TČ: je zapotřebí jen tehdy, může-li být integrován příslušný typ TČ. B Nastavte hodnoty. B Uložte nastavení. -nebo- B Nastavení zamítněte. 9.2 Kontrola teplot Po připojení čidla teploty bude možná nutné zařízení restartovat, aby byla identifikována čidla teploty. B Hlavní menu: Servis > Informace > Teploty Zobrazí se menu Teploty. Obr. 29 Menu Teploty Teplota Přívod Zpátečka-skutečná Zpátečka-skutečná požad. hodn. Zpátečka ext. zdroje Horký plyn Venkovní teplota Průměrná venkovní t. TV-skutečná TV-požadovaná Zdroj vstup Zdroj výstup Mix1-skutečná Mix1-požadovaná Solární kolektor Solární zásobník Exter. zdroj energie Tab. 6 Čidlo teploty Význam Teplota na výstupu otopného okruhu Teplota vratné vody otopného okruhu Požadovaná hodnota teploty ve zpátečce otopného okruhu Teplota vratné vody v paralelním akumulačním zásobníku Teplota horkého plynu Venkovní teplota Průměrná venkovní teplota Skutečná teplota teplé vody Požadovaná teplota teplé vody Vstupní teplota teplonosné látky Výstupní teplota teplonosné látky Teplota na výstupu směšovaného okruhu 1 Požadovaná teplota na výstupu směšovaného okruhu 1 Teplota v deskovém kolektoru T Teplota v solárním zásobníku Teplota externího zdroje energie 20 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

21 Servisní nastavení přídavné základní desky Kontrola vstupů B Hlavní menu: Servis > Informace > Vstupy Zobrazí se menu Vstupy. 9.4 Kontrola výstupů B Hlavní menu: Servis > Informace > Výstupy Zobrazí se menu Výstupy. Obr. 30 Menu Vstupy T Obr. 31 Menu Výstupy T Zkratka Vstup Význam Výstup Význam ASD BWT EVU HD Presostat pro ukončení rozmrazování termostat teplé vody blokovací doba energetického podniku vysokotlaký presostat ZAP: Odtávání ukončeno. ZAP: termostat TV připojen ZAP: blokovací doba zapnutá VYP: tlak v pořádku MOT ochrana motoru ZAP: ochrana motoru v pořádku ND SWT (Bazénový termostat) nízkotlaký presostat termostat bazénu ZAP: tlak v pořádku ZAP: požadavek na vyhřívání bazénu. Analog In Analogový vstup s napě ovým vstupem (0V - 10V) Tab. 7 Vstupy Ventil odtávání BUP FUP 1 Čerpadlo topení Mix1 otvírá Mix1 zavírá VBO VEN Kompresor 1 CIČ DOČ Obrácení ventilu / oběhu Oběhové čerpadlo teplé vody Oběhové čerpadlo podlahového vytápění Čerpadlo vytápění Směšovač 1 otvírá Směšovač 1 zavírá Ventilátor 2. stupeň ventilátoru Kompresor 1 v tepelném čerpadle Cirkulační čerpadlo Přídavné oběhové čerpadlo ZWE 1 Externí zdroj energie 1 ZWE 2 SP Souhrnná porucha externího zdroje 2 (trvale ZAP při poruše, cykluje jednou za sekundu při automatickém resetu) ZWE 3 Externí zdroj energie 3 SLP (Čerpadlo soláru) BOČ (Čerpadlo bazénu) FUP 2 FUP 3 Tab. 8 Výstupy Nabíjecí čerpadlo solárního systému Oběhové čerpadlo bazénu Oběhové čerpadlo podlahového vytápění 2 Oběhové čerpadlo podlahového vytápění 3 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 21

22 9 Servisní nastavení přídavné základní desky Výstup A01 Analogový výstup 1: napě ový výstup 1 (0-10V) A02 Analogový výstup 2: napě ový výstup 2 (0-10V) Tab. 8 Výstupy Význam 9.5 Kontrola provozních hodin B Hlavní menu: Servis > Informace > Provozní hodiny Zobrazí se menu Provozní hodiny. Doba průběhu Provozní hodiny TV Prov.hod.ohř.b azénu Provozní hodiny SK Tab. 9 Význam Provozní hodiny Provozní hodiny ohřevu teplé vody Provozní hodiny vyhřívání bazénu Provozní hodiny solárního kolektoru 9.6 Vypnutí druhého kompresoru ve vyhřívání bazénu B Hlavní menu: Servis > Nastavení > Teploty Zobrazí se menu Teploty T Obr. 32 Menu Provozní hodiny Doba průběhu Provozní hodiny Komp.1 Impulzy, kompresor 1 Doba chodu Ø komp. 1 Provozní hodiny ZHZ1 Provozní hodiny ZHZ2 Rozdíl v provozních hodinách kompresorů je možný, jelikož kompresory se připojují střídavě podle impulzů. Význam Provozní hodiny kompresoru 1 Impulzy, kompresor 1 Průměrná doba chodu kompresoru 1 Provozní hodiny externího zdroje energie 1 Provozní hodiny externího zdroje energie T Obr. 33 Menu Teploty Možnosti nastavení: Odepnutí 2.K při baz. Výstup 2. kompresoru vyhřívání bazénu: Teplota ve výstupu tepelného čerpadla, od které se 2. kompresor ve vyhřívání bazénu odpojí. Max.tepl.na výst. smě2 Zobrazí se jen tehdy, je-li směšovaný okruh 2 nastaven na nabíjecí směšovač. Pak čidlo teploty na výstupu na TB2 slouží k omezení teploty na výstupu za směšovačem. Překročí-li TB2 nastavenou hodnotu, pohybuje se nabíjecí směšovač směrem k zavření. B Nastavte teploty. B Uložte nastavení. -nebo- B Nastavení zamítněte. Provozní hodiny ZHZ3 Provozní hodiny TČ Provozní hodiny externího zdroje energie 3 Provozní hodiny tepelného čerpadla Prov. hodiny topení Tab. 9 Provozní hodiny Provozní hodiny vytápění 22 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

23 Příloha Příloha 10.1 Přehled nastavení B Nastavení poznamenejte při uvedení do provozu do prázdného políčka, popř. nehodící se škrtněte. Nastavení Jednotka Základní nastavení Nastavení při uvedení do provozu Rozsah hodnot Přístup Požadovaná teplota MK1 C při nastavování paralelního akumulačního zásobníku: 5-25 Uživatel Venkovní t.-uvolnění C Uživatel VT-dif. MK1 K 5 1,0-10,0 Uživatel VT-dif. MK2 K 5 1,0-10,0 Uživatel T-Diff. (Dif. teplota) ZAP T-Diff. (Dif. teplota) VYP T-Diff. (Dif. teplota) max. K 4, Uživatel K 2,0 0,5-10 Uživatel C Uživatel Max.dif.tepl. SK C Uživatel T ext. zdroje topení K 2, Uživatel T ext. zdroje TV K 5, u teplé vody: 5,5-15 Uživatel Odepnutí 2.K při baz. Max.tepl.výstup u MK2 Hystereze R chlazení C Instalatér C Uživatel K 2,0 0,5-5,0 Servis 2.z.tepla 3 typ Ne Ne / kotel Ne / kotel Instalatér 2.z.tepla 3 účel Ne Ne / Vytápění a TV / TV Ne / Vytápění a TV / TV Instalatér Vytápění bez BOČ bez BOČ / s BOČ bez BOČ / s BOČ Instalatér Mix2 Ne Ne / Vybíjení / Nabíjení Ne / Vybíjení / Nabíjení Uživatel Mix3 Ne Ne / Vybíjení Ne / Vybíjení Uživatel Regulace MK2 Ekvitermní Ekvitermní / Pevná tep. Ekvitermní / Pevná tep. Uživatel Regulace MK3 Ekvitermní Ekvitermní / Pevná tep. Ekvitermní / Pevná tep. Uživatel SWB-Ber. (Režim bazén) bez DOČ bez DOČ / s DOČ bez DOČ / s DOČ Instalatér Tab. 10 Přehled systémových nastavení přídavné základní desky HMC 20 Z Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 23

24 10 Příloha Nastavení Jednotka Základní nastavení Nastavení při uvedení do provozu Rozsah hodnot Přístup SWB-Min (Bazén min.) h 0,5 0-5 Uživatel Perioda MK2 1,0 0,25-2,0 0,25-2,0 Uživatel Perioda MK3 1,0 0,25-2,0 0,25-2,0 Uživatel Doba chodu MK2 1,0 0,25-2,0 0,25-2,0 Uživatel Doba chodu MK Zkratky 1,0 0,25-2,0 0,25-2,0 Uživatel Tab. 10 Přehled systémových nastavení přídavné základní desky HMC 20 Z Zkratka AT (= VT) AT-Abh. (Ekvitermní) AT-Diff. (Dif. teplota) AT-Freig. (Venkovní t.-uvolnění) BUP (Čerpadlo TV) Externe Energ. Quelle (ext.zdroj energie) Festt. (Pevná tep.) Fkt. (účel) Význam venkovní teplota závislé na venkovní teplotě venkovní teplotní spád venkovní teplota uvolněna teplá voda externí zdroj energie pevná teplota funkce FUP 1 oběhové čerpadlo směšovaného okruhu 1 FUP 2 oběhové čerpadlo směšovaného okruhu 2 / Signál chlazení (beznapě ový) FUP 3 oběhové čerpadlo směšovaného okruhu 3 HUP (Čerpadlo topení) Hz (Top.) Misch (Mix) čerpadlo vytápění topení směšovač MK1, 2, 3 směšovaný okruh 1, 2, 3 SLP (Čerpadlo soláru) Solltemp. (Požadovaná tepl.) BOČ (Čerpadlo bazénu) SW (Bazén) SWB-Ber. (Režim bazén) Tab. 11 Zkratky oběhové čerpadlo solárního okruhu požadovaná teplota oběhové čerpadlo bazénu bazén vyhřívání bazénu 24 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

25 Příloha 10 Zkratka SWB-Min (Bazén min.) SWT (Bazénový termostat) T-Diff. (Dif. teplota) TEE (T ext. zdroje) VBO VL (Vorl.) (výstup) WP (TČ) ZIP (CIČ) ZUP (DOČ) ZWE / ZHZ Tab. 11 Zkratky Význam minimální doba provozu vyhřívání bazénu termostat vyhřívání bazénu teplotní rozdíl teplota externího zdroje energie ventilátor výstup tepelné čerpadlo cirkulační oběhové čerpadlo přídavné oběhové čerpadlo elektrický dotop Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 25

26 10 Příloha 10.3 Plánek zapojení svorek OZNÁMENÍ: Poškození zařízení v důsledku neodborného připojení! B Všechna připojení na přístroji provádějte podle plánků zapojení svorek uvedených v příslušných návodech k montáži a údržbě tepelného čerpadla. A6 Konektor Stecker Konektor Stecker SWT L FP2 FP2 MA2 MZ2 MA3 MZ3 FP3 ZW3 SLP SUP TSS GND TSK GND TB2 GND GND TB3 GND TEE GND RF2 GND RF3 GND AIn GND A01 GND A02 SWT K-SP TSS TSK TB2 TB3 TEE RF2 RF3 AIn A01 A02 -F1 230V/6,3A 4 white green brown M M FP2 MA2/MZ2 MA3/MZ3 FP3 ZW3 SLP SUP WMZ yellow white green brown T Obr. 34 Plánek zapojení svorek A6 F1 Přídavná základní deska HMC 20 Z Vstupní ochrana čerpadla směšovaného okruhu 2 max. 230V, 6,3A, beznapě ový kontakt FP2 Čerpadlo směš. okr. 2, beznapě ový kontakt FP3 Čerpadlo směšovaného okruhu 3 K-SPStykač sekundárního čerpadla L 230 V MA2 Nabíjení chladicí směšovač 2 MZ2 Vybíjení chladicí směšovač 2 MA3 Nabíjení chladicí směšovač 3 MZ3 Vybíjení chladicí směšovač 3 SLP Solární nabíjecí čerpadlo zásobníku SUP Oběhové čerpadlo bazénu SWT Bazénový termostat ZW3 Řídicí signál externího dotopu 3 AlN Analogový vstup 0-10V / 0-20 ma A01 Analogový výstup 1 / 0-10V A02 Analogový výstup 2 / 0-10V RF2 Dálkové ovládání. směšovaného okruhu 2 RF3 Dálkové ovládání. směšovaného okruhu 3 TB2 Čidlo teploty směšovaného okruhu 2 TB3 Čidlo teploty směšovaného okruhu 3 TEE Čidlo teploty externího zdroje energie TSK Čidlo teploty deskového kolektoru TSS Čidlo teploty na solárním zásobníku WMZ Měřič tepla (průtokoměr; Připojovací kabel nesmí být ani prodlužován, ani zkracován.) 26 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

27 Příloha Hydraulické připojení UPOZORNĚNÍ: Nebezpečí opaření! B Abyste zamezili přehřátí podlahy, umístěte do otopného okruhu s podlahovým vytápěním bezpečnostní omezovač teploty. Tato schémata hydraulického zapojení slouží pouze jako podpora. Nezbavují Vás povinnosti provést vlastní plánování! Ve schématech hydraulického zapojení nejsou kompletně zakresleny uzavírací orgány, odvzdušnění a bezpečnostnětechnická opatření! Ty je třeba vyhotovit pro konkrétní zařízení podle platných norem a předpisů! B Věnujte pozornost popisům hydraulických zapojení v projekčním podkladu. Zkratka STA SUP (BOČ) SWR SWT TB TBW TRL/G ZIP ZUP Význam Regulační a uzavírací ventil průtoku Přepínací ventil přípravy vody bazénu Regulační člen s regulátorem teploty (zvýšení teploty vratné vody) Výměník tepla bazénu Čidlo teploty na výstupu směšovacího okruhu Čidlo výstupní teploty teplé vody Čidlo teploty v externí zpátečce Cirkulační čerpadlo Přívodní čerpadlo Zkratka AB Význam 3cestný přepínací ventil ZWE/ZHZ Topná tyč pro vytápění; u WPL...IK topný prvek pro vytápění a pitnou vodu BUP Čerpadlo teplé vody Tab. 12 Zkratky D Omezovač teploty podlahy FAG Čidlo teploty spalin FK Čidlo teploty na výstupu FP Čerpadlo směšovacího okruhu FSB Čidlo teploty regulace bazénu FSK Čidlo teploty deskového kolektoru FSS Čidlo teploty regulace podle teplotního rozdílu (nízká teplota) HUP Čerpadlo vytápění a teplé vody KS Kompletní stanice Logasol MK 3cestný směšovací ventil směšovacího okruhu PP Čerpadlo zdroje tepla PS Akumulační zásobník PSB Čerpadlo bazénu PSS Čerpadlo solárního okruhu RSB Regulace bazénu Tab. 12 Zkratky Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 27

28 10 Příloha Hydraulické zapojení 1: 1 otopný okruh, paralelní akumulační zásobník, zásobník TV a bazén (pro Logatherm WPL...) 1) BUP D ZUP HUP SWT PSB RSB FSB J ZIP ZUP TBW SUP ZWE TRL/G BUP A B AB SH... EW PS... EW Logatherm WPL... Obr. 35 Hydraulické zapojení 1: 1 otopný okruh, paralelní akumulační zásobník, zásobník TV a bazén (pro Logatherm WPL...) T 1) Od hydraulického zapojení WPL 25 se doporučuje použít dvě oběhová čerpadla. Schéma zapojení je pouze schématické znázornění - věnujte pozornost osazení hrdel. do 25 kw 31 kw USV Dvě čerpadla Tab. 13 Kódy hydrauliky Přídavná základní deska HMC 20 Z zapojuje bazén do hydraulického systému. Stručný popis Standardní TČ vzduch-voda pro vnitřní nebo venkovní instalaci, 1 otopný okruh, s externím zásobníkem TV a paralelním akumulačním zásobníkem a ohřevem vody v bazénu Řídicí jednotka tepelného čerpadla Logamatic HMC 20 Standardní tepelná čerpadla do tepelného výkonu 25 kw jsou vybavena 9kW topnou tyčí. Tepelná čerpadla WPL 31 I a WPL 31 A musejí být vybavena jednou nebo několika externími topnými tyčemi. Monoenergetický provoz Koncipováno pro dva otopné okruhy Do rozsahu dodávky tepelného čerpadla patří čidlo venkovní teploty 28 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.

29 Příloha 10 Hydraulické zapojení 2: 2 otopné okruhy, solární zařízení, externí kombinovaný zásobník nebo kotel na pevná paliva (Logatherm WPL...) FSK KS SC 20 BUP ZUP 1) HUP D TB1 FP1 PSS1 MK1 STA ZUP J ZIP FK FAG FSS TBW TRL G AB A BUP B PP ZWE SWR 1 KNW... EW Obr. 36 Hydraulické zapojení 2: 2 otopné okruhy, solární zařízení, externí kombinovaný zásobník nebo kotel na pevná paliva (Logatherm WPL...) 1 Kotel na pevná paliva o výkonu max. 15 kw s Logamatic ) Od hydraulického zapojení WPL 25 se doporučuje použít dvě oběhová čerpadla. Logatherm WPL T Koncipováno pro dva otopné okruhy Do rozsahu dodávky tepelného čerpadla patří čidlo venkovní teploty Schéma zapojení je pouze schématické znázornění - věnujte pozornost osazení hrdel. Přídavná základní deska HMC 20 Z zapojuje do hydraulického systému obnovitelný zdroj energie (kotel na pevná paliva). do 25 kw 31 kw USV Dvě čerpadla Tab. 14 Kódy hydrauliky Stručný popis Standardní tepelné čerpadlo vzduch-voda pro vnitřní a venkovní instalaci, dva otopné okruhy, solární zařízení, s externím kombinovaným zásobníkem KNW 600 EW nebo KNW 830 EW a kotel na dřevo. Standardní tepelná čerpadla do tepelného výkonu 25 kw jsou vybavena 9kW topnou tyčí. Tepelná čerpadla WPL 31 I a WPL 31 A musejí být vybavena externími topnými tyčemi. Bivalentní provoz Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny. 29

30 10 Příloha Hydraulické zapojení 3: 1 otopný okruh, paralelní akumulační zásobník, zásobník teplé vody a olejový nebo plynový kotel (Logatherm WPL...) HUP BUP A B AB ZUP J ZIP 1 TBW 1) ZWE 1 ZWE 2 TRL/G SH... EW PS... EW Obr. 37 Hydraulické zapojení 3: 1 otopný okruh, paralelní akumulační zásobník, zásobník teplé vody a olejový nebo plynový kotel (Logatherm WPL...) 1 Druhý zdroj tepla olejový nebo plynový kotel 1) Elektrické upozornění ( obr. 38) ZWE1 K11 Schéma zapojení je pouze schématické znázornění - věnujte pozornost osazení hrdel. Přídavná základní deska HMC 20 Z zapojuje kotel a měřič tepla do hydraulického systému. ZUP K12 Obr. 38 Elektrické upozornění 1 Olejový nebo plynový kotel N K11 K12 K11 1 ZUP L N T Logatherm WPL T Přídavné oběhové čerpadlo ZUP běží vždy jen tehdy, běží-li kompresor. Aby čerpadlo bylo v činnosti, když se připojí kotel (ZWE 1), je na straně stavby nutné instalovat dvě relé. Při požadavku tepla na kotel (ZWE 1) dojde k přitažení relé K11. Současně se uskuteční požadavek na přídavné oběhové čerpadlo (ZUP). V normálním provozu vytápění běží přídavné oběhové čerpadlo a kompresor společně. Při požadavku tepla dojde k přitažení relé K12. Přídavné oběhové čerpadlo (ZUP) běží. Stručný popis Standardní TČ vzduch-voda pro vnitřní nebo venkovní instalaci, napojení jednoho kotle, jeden otopný okruh, s externím zásobníkem TV a paralelním akumulačním zásobníkem Řídicí jednotka tepelného čerpadla Logamatic HMC 20 Standardní tepelná čerpadla do tepelného výkonu 25 kw jsou vybavena 9kW topnou tyčí. Tepelná čerpadla WPL 31 I a WPL 31 A musejí být vybavena jednou nebo několika externími topnými tyčemi. Bivalentní provoz Do rozsahu dodávky tepelného čerpadla patří čidlo venkovní teploty 30 Logamatic HMC 20 Z - Změny za účelem technického vylepšení vyhrazeny.
