1 NÁVOD NA MONTÁŽ SYSTÉMU STORA Hidrobox Před zahájením výkopových prací a samotné montáže plastových boxů doporučujeme kompletní prostudování tohoto návodu. POPIS VÝROBKU STORA Hidrobox je komorový stavebnicový systém skládající se ze samostatných plastových panelů, jejichž montáží se vytváří boxy různých rozměrů a vlastností: Standardní model Kombinovaný model Inspekční model Vstupní model Tyto boxy jsou standardně dodávány v rozloženém stavu. Na přání zákazníka je možné dodat boxy i ve složeném stavu. STANDARDNÍ MODEL Standardní model má označení STORA Hidrobox 1.1 a rozměry 445 x 728 x 495 mm (šířka x délka x výška). Tento model se skládá ze 4 panelů typu HI001 a 3 panelů typu HI002. STORA Hidrobox 1.1 NÁVOD NA MONTÁŽ SYSTÉMU STORA Hidrobox Strana 1 z 9

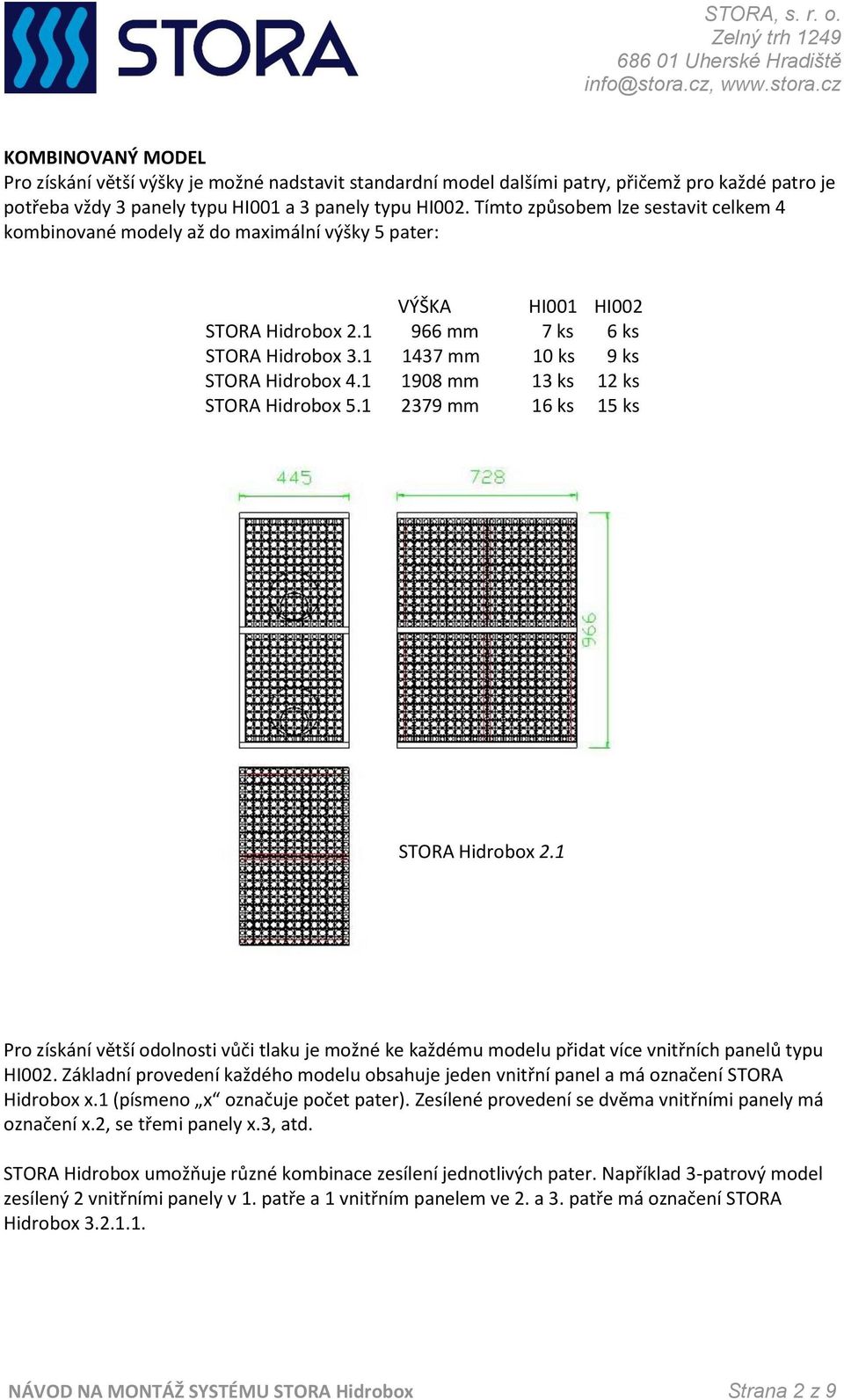

2 KOMBINOVANÝ MODEL Pro získání větší výšky je možné nadstavit standardní model dalšími patry, přičemž pro každé patro je potřeba vždy 3 panely typu HI001 a 3 panely typu HI002. Tímto způsobem lze sestavit celkem 4 kombinované modely až do maximální výšky 5 pater: VÝŠKA HI001 HI002 STORA Hidrobox mm 7 ks 6 ks STORA Hidrobox mm 10 ks 9 ks STORA Hidrobox mm 13 ks 12 ks STORA Hidrobox mm 16 ks 15 ks STORA Hidrobox 2.1 Pro získání větší odolnosti vůči tlaku je možné ke každému modelu přidat více vnitřních panelů typu HI002. Základní provedení každého modelu obsahuje jeden vnitřní panel a má označení STORA Hidrobox x.1 (písmeno x označuje počet pater). Zesílené provedení se dvěma vnitřními panely má označení x.2, se třemi panely x.3, atd. STORA Hidrobox umožňuje různé kombinace zesílení jednotlivých pater. Například 3-patrový model zesílený 2 vnitřními panely v 1. patře a 1 vnitřním panelem ve 2. a 3. patře má označení STORA Hidrobox NÁVOD NA MONTÁŽ SYSTÉMU STORA Hidrobox Strana 2 z 9

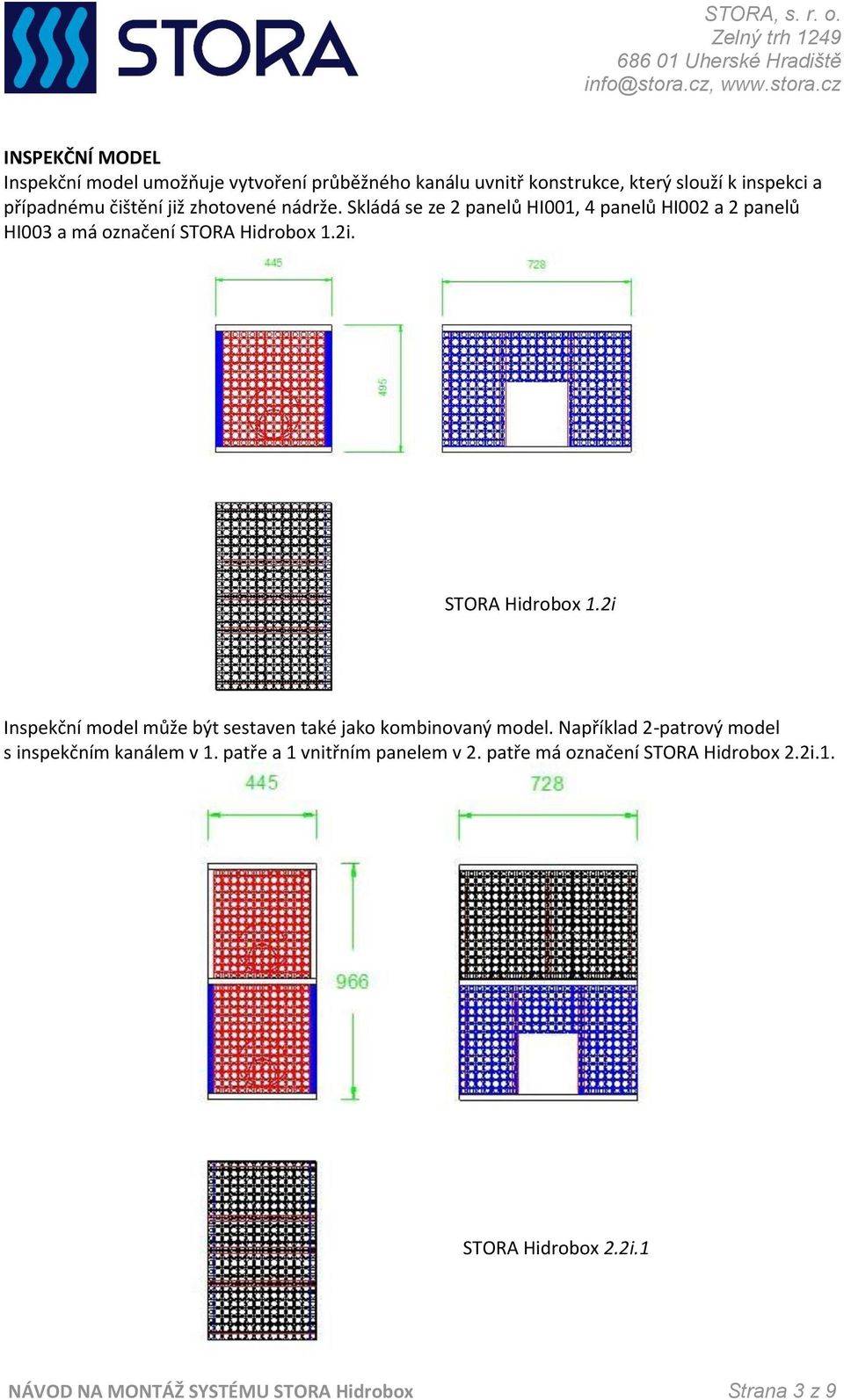

3 INSPEKČNÍ MODEL Inspekční model umožňuje vytvoření průběžného kanálu uvnitř konstrukce, který slouží k inspekci a případnému čištění již zhotovené nádrže. Skládá se ze 2 panelů HI001, 4 panelů HI002 a 2 panelů HI003 a má označení STORA Hidrobox 1.2i. STORA Hidrobox 1.2i Inspekční model může být sestaven také jako kombinovaný model. Například 2-patrový model s inspekčním kanálem v 1. patře a 1 vnitřním panelem v 2. patře má označení STORA Hidrobox 2.2i.1. STORA Hidrobox 2.2i.1 NÁVOD NA MONTÁŽ SYSTÉMU STORA Hidrobox Strana 3 z 9

4 VSTUPNÍ MODEL Vstupní model umožňuje napojení na systémovou inspekční šachtu, čímž vytváří přístup do nádrže pro CCTV kameru nebo čistící zařízení. Ze standardního modelu STORA Hidrobox 1.1 vytvoříme vstupní model výměnou 1 panelu HI001 za 1 panel HI004, který obsahuje rám kompatibilní s inspekční šachtou STORA Hidrobox. STORA Hidrobox 1.2a Z kombinovaného modelu vytvoříme vstupní model výměnou panelů HI001 za 1 panel HI004 a odpovídající počet panelů HI005, které umožní svislý přístup skrz jednotlivá podlaží kombinovaného modelu. STORA Hidrobox 2.2a.2 TIP: Pomocí vstupního modelu lze zajistit také odvětrání nádrže. NÁVOD NA MONTÁŽ SYSTÉMU STORA Hidrobox Strana 4 z 9

5 VYKLÁDKA A SKLADOVÁNÍ S ohledem na velikost a tvar nádrže je třeba včas naplánovat místo/a pro vykládku, skladování a montáž materiálu. Vezměte prosím na vědomí, že může jít o velké množství materiálu a zbytečná manipulace s ním může způsobit zvýšení nákladů na instalaci. STORA Hidrobox může být složen až do výšky 5 pater. V případě dlouhodobého venkovního skladování se vyhněte návětrným místům. V případě, že bude materiál ve venkovním skladu déle než 1 rok, je nutné jej ochránit před UV zářením kompletním zakrytím. VÝKOPOVÉ PRÁCE Součástí dodávky materiálu je také montážní výkres s detailním rozkreslením jednotlivých boxů a jejich umístěním. Před zahájením výkopů se ujistěte, že máte všechen materiál potřebný pro kompletní instalaci a že materiál není poškozen. DŮLEŽITÉ: Výkopy musí být provedeny podle PD a s ohledem na bezpečnostní plán. NÁVOD NA MONTÁŽ SYSTÉMU STORA Hidrobox Strana 5 z 9

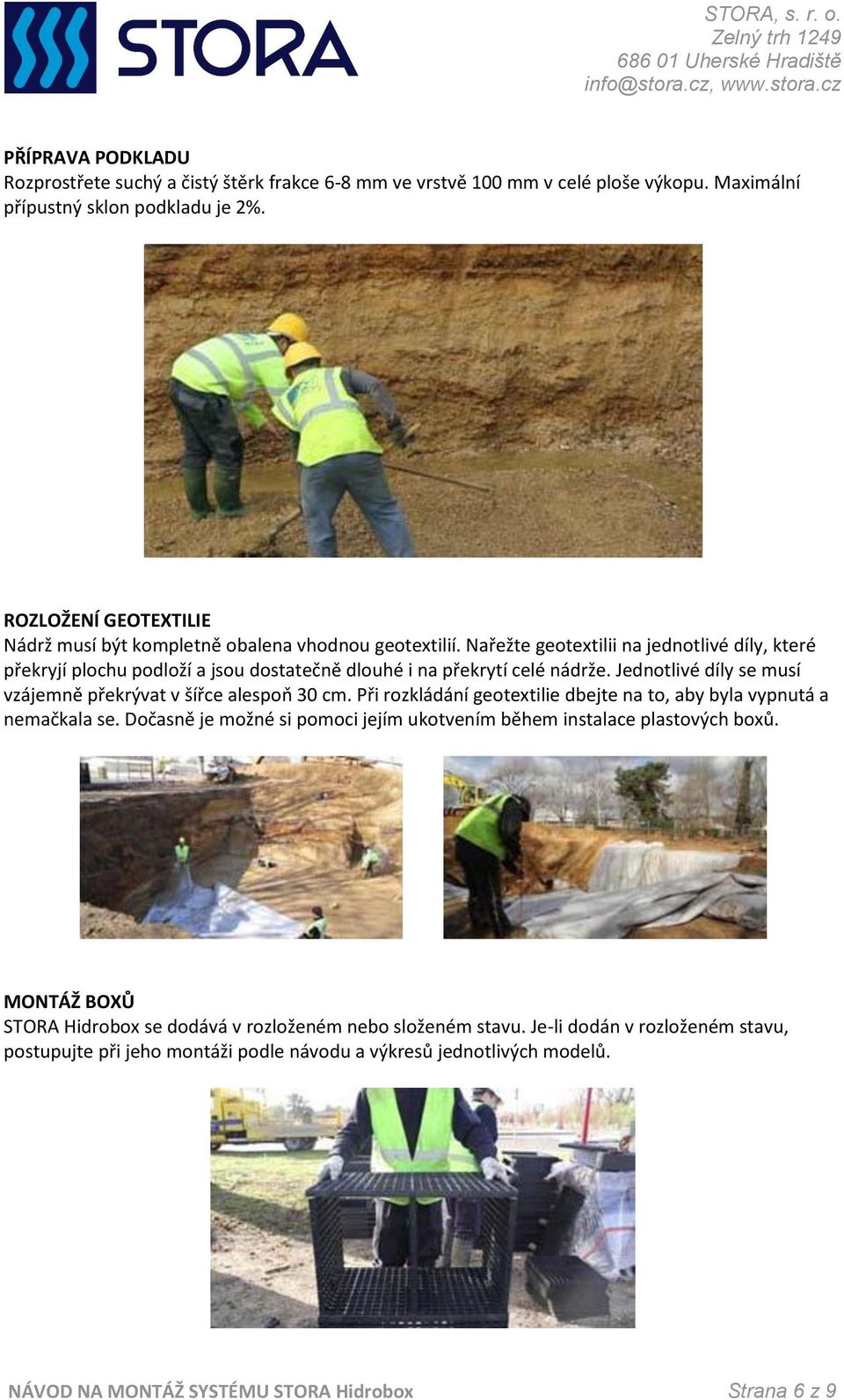

6 PŘÍPRAVA PODKLADU Rozprostřete suchý a čistý štěrk frakce 6-8 mm ve vrstvě 100 mm v celé ploše výkopu. Maximální přípustný sklon podkladu je 2%. ROZLOŽENÍ GEOTEXTILIE Nádrž musí být kompletně obalena vhodnou geotextilií. Nařežte geotextilii na jednotlivé díly, které překryjí plochu podloží a jsou dostatečně dlouhé i na překrytí celé nádrže. Jednotlivé díly se musí vzájemně překrývat v šířce alespoň 30 cm. Při rozkládání geotextilie dbejte na to, aby byla vypnutá a nemačkala se. Dočasně je možné si pomoci jejím ukotvením během instalace plastových boxů. MONTÁŽ BOXŮ STORA Hidrobox se dodává v rozloženém nebo složeném stavu. Je-li dodán v rozloženém stavu, postupujte při jeho montáži podle návodu a výkresů jednotlivých modelů. NÁVOD NA MONTÁŽ SYSTÉMU STORA Hidrobox Strana 6 z 9

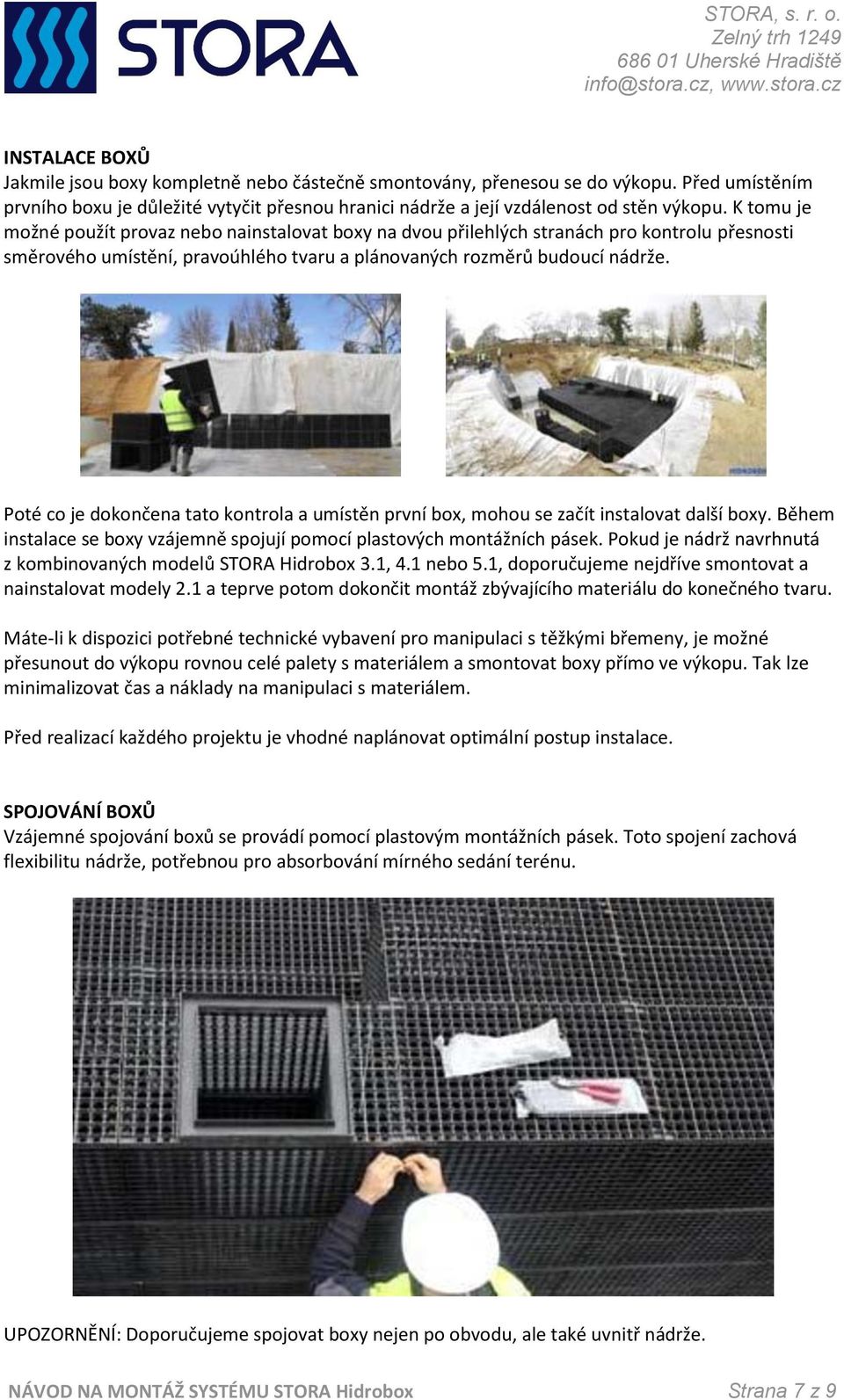

7 INSTALACE BOXŮ Jakmile jsou boxy kompletně nebo částečně smontovány, přenesou se do výkopu. Před umístěním prvního boxu je důležité vytyčit přesnou hranici nádrže a její vzdálenost od stěn výkopu. K tomu je možné použít provaz nebo nainstalovat boxy na dvou přilehlých stranách pro kontrolu přesnosti směrového umístění, pravoúhlého tvaru a plánovaných rozměrů budoucí nádrže. Poté co je dokončena tato kontrola a umístěn první box, mohou se začít instalovat další boxy. Během instalace se boxy vzájemně spojují pomocí plastových montážních pásek. Pokud je nádrž navrhnutá z kombinovaných modelů STORA Hidrobox 3.1, 4.1 nebo 5.1, doporučujeme nejdříve smontovat a nainstalovat modely 2.1 a teprve potom dokončit montáž zbývajícího materiálu do konečného tvaru. Máte-li k dispozici potřebné technické vybavení pro manipulaci s těžkými břemeny, je možné přesunout do výkopu rovnou celé palety s materiálem a smontovat boxy přímo ve výkopu. Tak lze minimalizovat čas a náklady na manipulaci s materiálem. Před realizací každého projektu je vhodné naplánovat optimální postup instalace. SPOJOVÁNÍ BOXŮ Vzájemné spojování boxů se provádí pomocí plastovým montážních pásek. Toto spojení zachová flexibilitu nádrže, potřebnou pro absorbování mírného sedání terénu. UPOZORNĚNÍ: Doporučujeme spojovat boxy nejen po obvodu, ale také uvnitř nádrže. NÁVOD NA MONTÁŽ SYSTÉMU STORA Hidrobox Strana 7 z 9

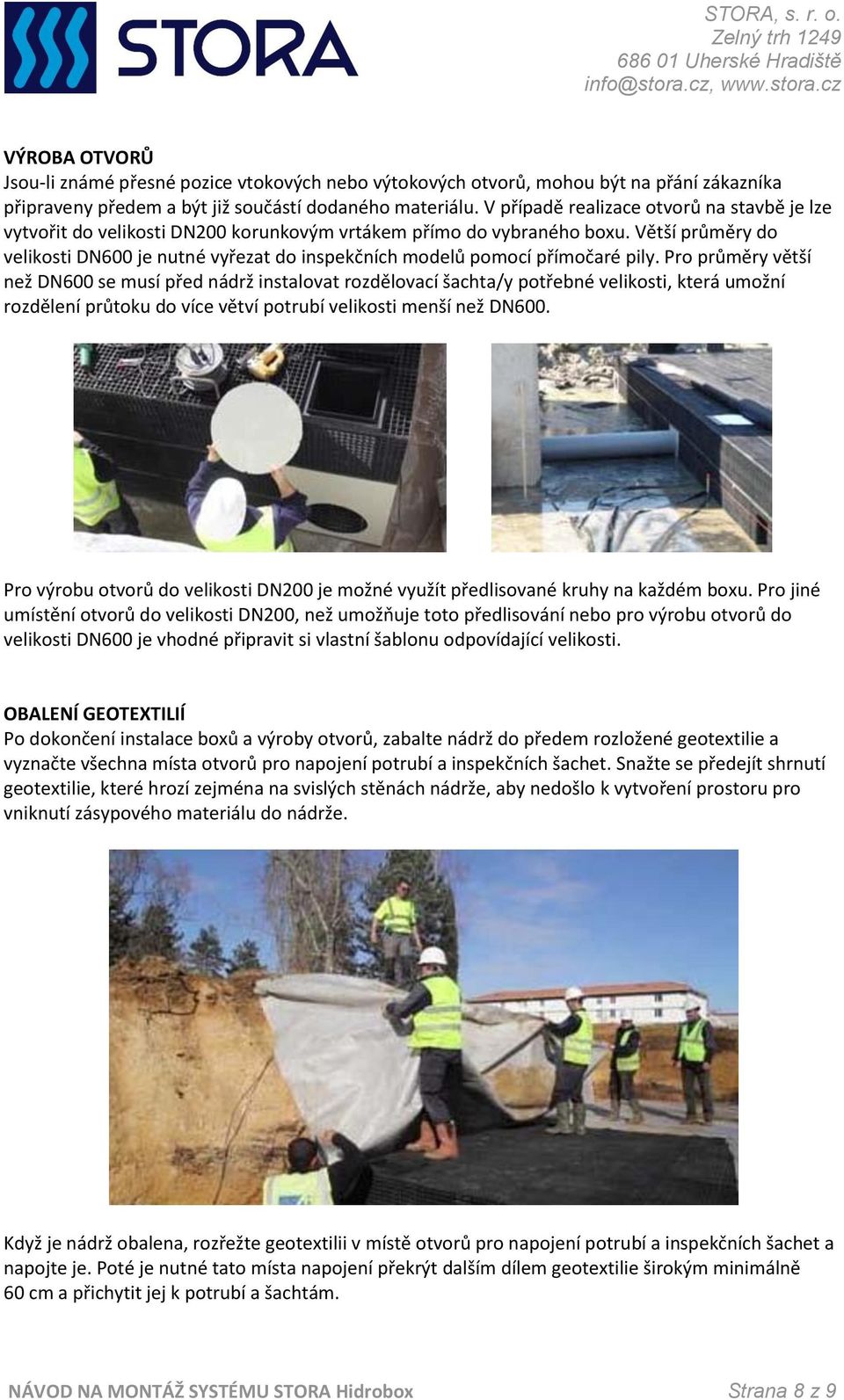

8 VÝROBA OTVORŮ Jsou-li známé přesné pozice vtokových nebo výtokových otvorů, mohou být na přání zákazníka připraveny předem a být již součástí dodaného materiálu. V případě realizace otvorů na stavbě je lze vytvořit do velikosti DN200 korunkovým vrtákem přímo do vybraného boxu. Větší průměry do velikosti DN600 je nutné vyřezat do inspekčních modelů pomocí přímočaré pily. Pro průměry větší než DN600 se musí před nádrž instalovat rozdělovací šachta/y potřebné velikosti, která umožní rozdělení průtoku do více větví potrubí velikosti menší než DN600. Pro výrobu otvorů do velikosti DN200 je možné využít předlisované kruhy na každém boxu. Pro jiné umístění otvorů do velikosti DN200, než umožňuje toto předlisování nebo pro výrobu otvorů do velikosti DN600 je vhodné připravit si vlastní šablonu odpovídající velikosti. OBALENÍ GEOTEXTILIÍ Po dokončení instalace boxů a výroby otvorů, zabalte nádrž do předem rozložené geotextilie a vyznačte všechna místa otvorů pro napojení potrubí a inspekčních šachet. Snažte se předejít shrnutí geotextilie, které hrozí zejména na svislých stěnách nádrže, aby nedošlo k vytvoření prostoru pro vniknutí zásypového materiálu do nádrže. Když je nádrž obalena, rozřežte geotextilii v místě otvorů pro napojení potrubí a inspekčních šachet a napojte je. Poté je nutné tato místa napojení překrýt dalším dílem geotextilie širokým minimálně 60 cm a přichytit jej k potrubí a šachtám. NÁVOD NA MONTÁŽ SYSTÉMU STORA Hidrobox Strana 8 z 9
