dot2 Extrakt z MA Lighting

Transkript

1 dot2 Extrakt z MA Lighting

2 je navržena speciálně pro projekty malého a středního charakteru. Řídící pulty MA Lighting se vyznačují výjimečnou kvalitou, spolehlivostí a vysokou přidanou hodnotou pro své zákazníky. Nyní MA představuje novou kompaktní řadu řešení pro ovládání modulárního osvětlení dot2. Nová řada osvětlovacích p Svým určením je vytvořen pro menší až střední projekty a akce, Dot2 nabízí především pokročilé funkce a zároveň zcela jednoduché použití. Plná záloha je k dispozici přes Plug and Play network. Intuitivní ovládání je hlavní předností pultů řady DOT2. Pult je tak vhodný především do divadel, televizních studií, vzdělávacích zařízení či na firemní akce. Všechna potřebná připojení jsou k dispozici přímo na pultu. Stáhněte si dot2 on PC software a dot2 3D vizualizační software, vše zcela zdarma. Divadlo, Koncerty, Firemní akce, Televize, Vzdělávání, Vzdělávání v oboru osvětlovacích technologií Více informací o dot2 naleznete 2

3 ultů od MA Lighting 3

4 dot2 Extrakt z MA Lighting Podstata věcí určuje jejich charakter. Naše znalosti, zkušenosti a výkon jsou podstatou, která tvoří produkty MA Lighting tím, čím jsou. Nyní jsou všechny tyto přednosti soustředěny do jediné, snadno ovladatelné a výkonné konzole dot2. Vytvořili jsme výjimečný uživatelský komfort v kombinaci s: JEDNODUCHOU OVLADATELNOSTÍ INTUITIVNÍM PROSTŘEDÍM PŘIMĚŘENOU VELIKOSTÍ VÝBĚREM JAZYKA VYJÍMEČNÝM DESIGNEM S KVALITOU MA DNA 4

5 JEDNODUCHOU OVLADATELNOSTÍ INTUITIVNÍM PROSTŘEDÍM PŘIMĚŘENOU VELIKOSTÍ Rychlé nastavení pomocí funkce Patch and Go Intuitivní grafické prostředí Prostředí přizpůsobené přímému ovládání světel pomocí dotyku prstu Integrovaná nápověda se snadnou navigací Možnost uložit si svůj design pracovního prostředí pomocí funkce Strore look Funkce Smart dialogue jako průvodce výběrem a vložením světelných zařízení Vylepšený způsob přehrávání Track & Shield a Auto-Unblock Automatizované přehrávání pomocí funkce Auto-Fix Intuitivní styl ovládání,vyhovující všem uživatelům Odborné funkce pro různé světelné disciplíny Jednoduché zálohování v systému full tracking backup, pomocí přípojení Plug and play hardwaru Přídavná křídla a externí monitory umožňující rozšíření na požadovanou kapacitu Dot2 on PC software a dot2 3D vizualizační software zdarma VÝBĚREM JAZYKA VYJÍMEČNÝM DESIGNEM S KVALITOU MA DNA Software pultu v mnoha jazycích Přímá nápověda v mnoha jazycích Online podpora a tutoriály v mnoha jazycích Mnohojazyčné fórum Odlehčený kompaktní design Není nutné žádné další externí příslušenství Každá konzole má svůj integrovaný dotykový monitor Desítky let zkušeností ve vývoji inteligentních ovládacích systémů Spolehlivý MA hardware - made in Germany Bezpečný MA software - made in Germany Prvotřídní podpora a servis 5

6 S KVALITOU MA DNA Díky desítkám let zkušeností ve vývoji řídících osvětlovacích pultů sahají kořeny MA hluboko do historie rozvoje inteligentních osvětlovacích zařízení. Od svého založení v roce 1983 se firma MA Lighting významně rozrostla a stala se předním světovým lídrem v oblasti počítačem řízených osvětlovacích konzolí, síťových prvků či digitálních stmívačích systémů využívajících MA hardware i software. Veškerá technologie bylo vyvinuta k těmto účelům přímo v Německu. Příčinu úspěchu lze hledat především v neustálé schopnosti společnosti vytvářet a zavádět inovace. MA Lighting tak splňuje rostoucí požadavky stále se měnícího průmyslu a vyvíjí inteligentní produktová řešení pro budoucnost. 6

7 7

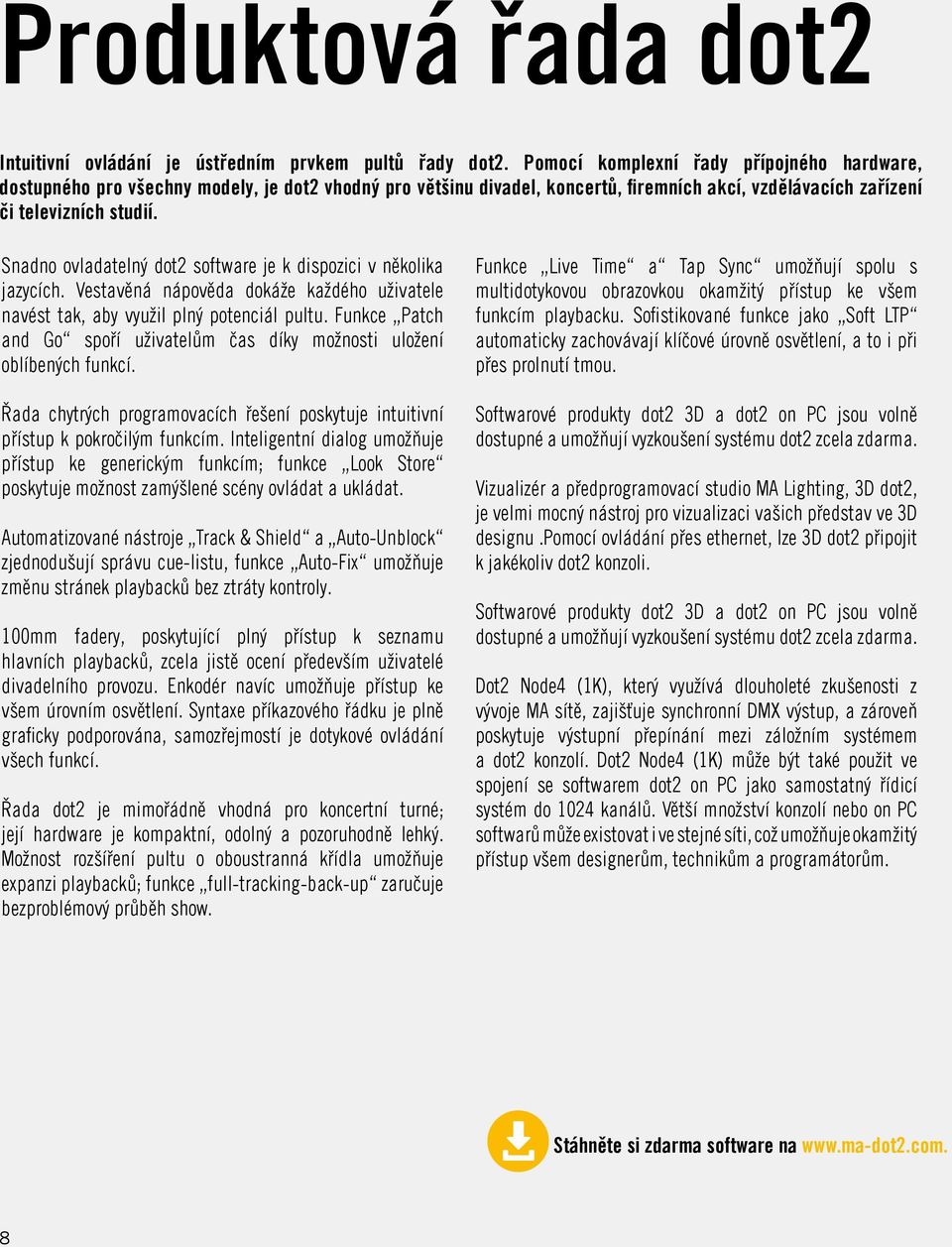

8 Produktová řada dot2 Intuitivní ovládání je ústředním prvkem pultů řady dot2. Pomocí komplexní řady přípojného hardware, dostupného pro všechny modely, je dot2 vhodný pro většinu divadel, koncertů, firemních akcí, vzdělávacích zařízení či televizních studií. Snadno ovladatelný dot2 software je k dispozici v několika jazycích. Vestavěná nápověda dokáže každého uživatele navést tak, aby využil plný potenciál pultu. Funkce Patch and Go spoří uživatelům čas díky možnosti uložení oblíbených funkcí. Řada chytrých programovacích řešení poskytuje intuitivní přístup k pokročilým funkcím. Inteligentní dialog umožňuje přístup ke generickým funkcím; funkce Look Store poskytuje možnost zamýšlené scény ovládat a ukládat. Automatizované nástroje Track & Shield a Auto-Unblock zjednodušují správu cue-listu, funkce Auto-Fix umožňuje změnu stránek playbacků bez ztráty kontroly. 100mm fadery, poskytující plný přístup k seznamu hlavních playbacků, zcela jistě ocení především uživatelé divadelního provozu. Enkodér navíc umožňuje přístup ke všem úrovním osvětlení. Syntaxe příkazového řádku je plně graficky podporována, samozřejmostí je dotykové ovládání všech funkcí. Řada dot2 je mimořádně vhodná pro koncertní turné; její hardware je kompaktní, odolný a pozoruhodně lehký. Možnost rozšíření pultu o oboustranná křídla umožňuje expanzi playbacků; funkce full-tracking-back-up zaručuje bezproblémový průběh show. Funkce Live Time a Tap Sync umožňují spolu s multidotykovou obrazovkou okamžitý přístup ke všem funkcím playbacku. Sofistikované funkce jako Soft LTP automaticky zachovávají klíčové úrovně osvětlení, a to i při přes prolnutí tmou. Softwarové produkty dot2 3D a dot2 on PC jsou volně dostupné a umožňují vyzkoušení systému dot2 zcela zdarma. Vizualizér a předprogramovací studio MA Lighting, 3D dot2, je velmi mocný nástroj pro vizualizaci vašich představ ve 3D designu.pomocí ovládání přes ethernet, lze 3D dot2 připojit k jakékoliv dot2 konzoli. Softwarové produkty dot2 3D a dot2 on PC jsou volně dostupné a umožňují vyzkoušení systému dot2 zcela zdarma. Dot2 Node4 (1K), který využívá dlouholeté zkušenosti z vývoje MA sítě, zajišťuje synchronní DMX výstup, a zároveň poskytuje výstupní přepínání mezi záložním systémem a dot2 konzolí. Dot2 Node4 (1K) může být také použit ve spojení se softwarem dot2 on PC jako samostatný řídicí systém do 1024 kanálů. Větší množství konzolí nebo on PC softwarů může existovat i ve stejné síti, což umožňuje okamžitý přístup všem designerům, technikům a programátorům. Stáhněte si zdarma software na 8

9 dot2 XL-F dot2 XL-B dot2 core dot2 Node4 (1K) dot2 F-wing dot2 B-wing dot2 3D dot2 onpc 9

10 Možnosti kombinací pult DMX kanály Hlavní playbacková sekce (2x100 mm Fader) dot2 core 4,096 1 Výstup přes 4 x DMX Ethernet nebo 4 x DMX přes dot2 Node4 (1K) dot2 XL-F 4,096 1 Výstup přes 4 x DMX Ethernet nebo 4 x DMX přes dot2 Node4 (1K) dot2 XL-B 4,096 1 Výstup přes 4 x DMX Ethernet nebo 4 x DMX přes dot2 Node4 (1K) dot2 onpc dot2 Node4 (1K) 1,024 0 Výstup přes dot2 Node4 (1K) 10 pravidla Až dvě F-wings a dvě B-wings můžou být připojena k dot2 core současně. Musí se vzít v úvahu, že v případě XL konzole, je už jeden wing připojen, což je potřeba zohlednit při maximálním počtu kanálů. Wings připojené přes Ethernet network. Maximální počet kanálů je Toto platí i pro full tracking backup mode.

11 wings Hlavní fader (Playback) Tlačítko- Executor (Playback) Vestavěný Obrazovky max. 2x dot2 F-wing max. 2x dot2 B-wing dot2 F-wing max. 2x dot2 B-wing max. 2x dot2 F-wing dot2 B-wing max. 2x dot2 F-wing max. 2x dot2 B-wing

12 12

13 přehled Zařízení dot2 core dot2 XL-F dot2 XL-B dot2 F-wing dot2 B-wing dot2 Node4 (1K), rozšíření na 1024 DMX Ch. s dot2 onpc Příslušenství dot2 Magnetická páska pro jednoduché označení 6ti faderů, vč. Edding OHP tužky dot2 Magnetická páska pro jednoduché označení 8mi faderů, vč. Edding OHP tužky dot2 Magnetická páska pro jednoduché označení 48mi tlačítek, vč. Edding OHP tužky LED lampička dot Protiprachová přikrývka dot2 core Protiprachová přikrývka dot2 XL-F/XL-B Protiprachová přikrývka dot2 F-wing/B-wing dot2 Node4 (1K) 19 příslušenství pro rack záslepka dot2 Node4 (1K) 19 příslušenství pro rack XLR konektory dot2 Node4 (1K) souprava Kabelový set 4 x DMX/XLR5, 1 x ethercon RJ MA case pro dot2 core (by Amptown), nebo pro dva wingy MA case for dot2 XL console (by Amptown), fits also three wings or one core plus wing MA case pro dot2 wing (by Amptown),pro jeden wing 13

14 připojení pro všechny konzole USB DVI-D DMX in Napájení Ethernet Audio in (zvuk do světla) 14

15 Analogové ovládání Timecode MIDI in out Lampička DMX out 15

16 Tecnické údaje dot2 F-wing dot2 B-wing dot2 core Obj.č.: Obj.č.: Obj.č.: Rozměry 427 x 263 x 161mm / 16.8 x 10.4 x 6.4 inch Vstupní konektory Čistá váha Napětí 1 x ethercon (dot2-net), 1 x IEC C13/C14 (IEC cord) dot2 F-wing: 3.4kg / 7.5lbs dot2 B-wing: 3.3kg / 7.3lbs 120V/230V, 50/60Hz (automatic detection) Rozměry Vstupní konektory Výstupní konektory Čistá váha 427 x 546 x 161mm / 16.8 x 21.5 x 6.4 inch 1 x ethercon (dot2-net, sacn, Artnet), 1 x XLR 5pin (DMX), 1 x XLR 3pin (SMPTE), 1 x DIN (MIDI), 1 x Sub-D 15pol (Analogové ovládání), 1 x IEC C13/C14 (IEC cord) 4 x XLR 5pin (DMX), 3 x USB, 1x DVI-D, 1 x DIN (MIDI), 1 x XLR 4pin (Lampička) 7.0kg / 15.4lbs Příkon 40VA Napětí 120V/230V, 50/60Hz (automatic detection) Příkon 100VA 16

17 dot2 XL-F Obj.č.: dot2 XL-B dot2 Node4 (1K) Obj.č.: Obj.č.: Rozměry 427 x 736 x 161mm / 16.8 x 29 x 6.4 inch Rozměry 130 x 195 x 46mm / 5.2 x 7.7 x 1.9 inch Vstupní konektory 1 x ethercon (dot2-net, sacn, Artnet), 1 x XLR 5pin (DMX), 1 x XLR 3pin (SMPTE), 1 x DIN (MIDI), 1 x Sub-D 15pol (Analogové ovládání), 1 x IEC C13/C14 (IEC cord) Vstupní konektory Výstupní konektory Čistá váha 1 x ethercon (dot2-net) 4 x XLR 5pin (DMX) 0.85kg / 1.9lbs Výstupní konektory 4 x XLR 5pin (DMX), 3 x USB, 1 x DVI-D, 1 x DIN (MIDI), 1 x XLR 4pin (Lampička) Napětí 120V/230V, 50/60Hz (automatic detection) Čistá váha 9.1kg / 20lbs Příkon 25VA Napětí 120V/230V, 50/60Hz (automatic detection) Příkon 100VA 17

18 přečíst více Nyní je na čase, dozvědět se více o síle a inovaci naší řady pultů dot2. Na této stránce jsou uvedeny všechny nástroje, které vám pomohou ponořit se hlouběji do mnoha možností, které dot2 může nabídnout. objevujte dot2 s michaelem 1 rodina produktů 2 vlastnosti softwaru 3 vyrobeno pro vás školení s chrisem 1 začínáme 2 začínáme s playbacky 3 začínáme s chasery a efekty 18

19 podpora dot2 online manuál dot2 fórum prospekty a katalogy stáhnout software zůstaňte na příjmu facebook youtube twitter newsmail techmail 19

20 čeština MA Lighting International GmbH An der Talle Paderborn Germany Phone Fax Patenty US B2 Konstrukční patenty CN ZL EU US D666,159 S Obchodní značka IR IR DE DE IR DE
