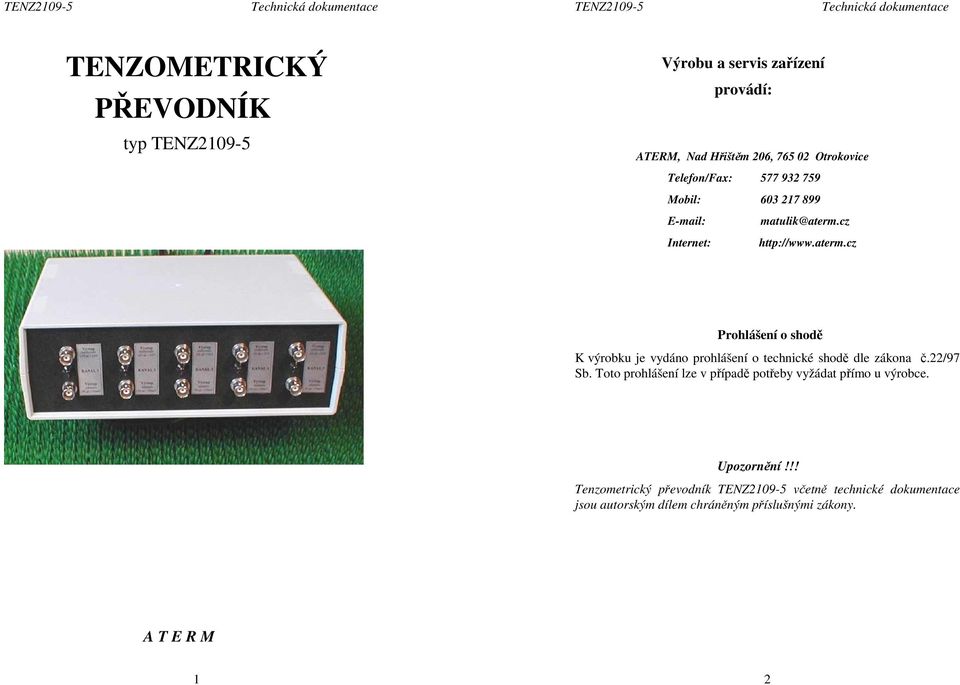

1 TENZOMETRICKÝ PŘEVODNÍK typ TENZ Výrobu a servis zařízení provádí: ATERM, Nad Hřištěm 206, Otrokovice Telefon/Fax: Mobil: matulik@aterm.cz Internet: Prohlášení o shodě K výrobku je vydáno prohlášení o technické shodě dle zákona č.22/97 Sb. Toto prohlášení lze v případě potřeby vyžádat přímo u výrobce. Upozornění!!! Tenzometrický převodník TENZ včetně technické dokumentace jsou autorským dílem chráněným příslušnými zákony. A T E R M 1 2

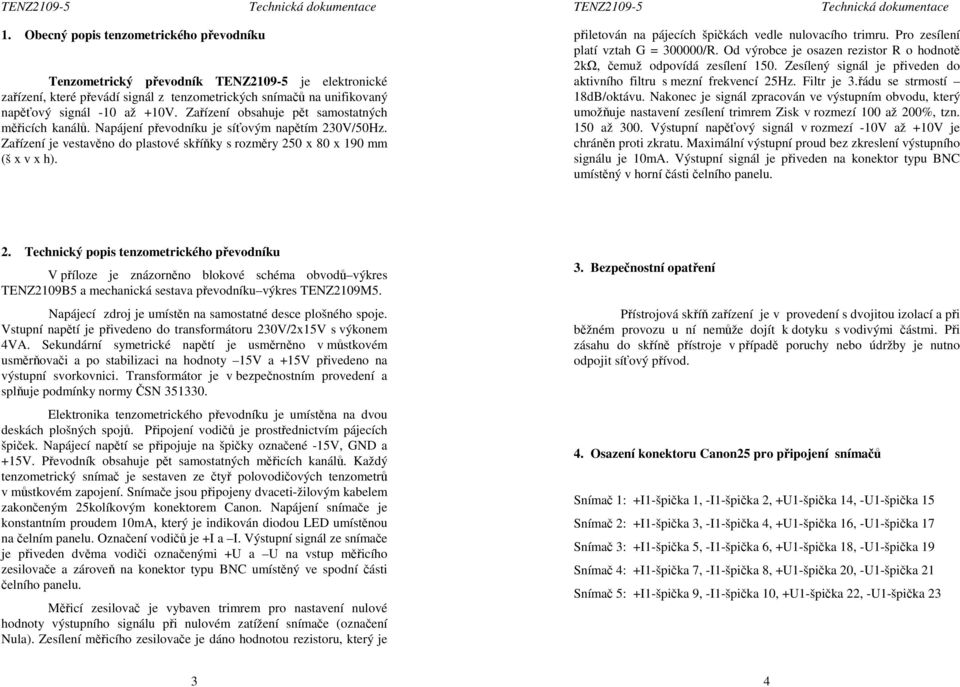

2 1. Obecný popis tenzometrického převodníku Tenzometrický převodník TENZ je elektronické zařízení, které převádí signál z tenzometrických snímačů na unifikovaný napěťový signál -10 až +10V. Zařízení obsahuje pět samostatných měřicích kanálů. Napájení převodníku je síťovým napětím 230V/50Hz. Zařízení je vestavěno do plastové skříňky s rozměry 250 x 80 x 190 mm (š x v x h). přiletován na pájecích špičkách vedle nulovacího trimru. Pro zesílení platí vztah G = /R. Od výrobce je osazen rezistor R o hodnotě 2kΩ, čemuž odpovídá zesílení 150. Zesílený signál je přiveden do aktivního filtru s mezní frekvencí 25Hz. Filtr je 3.řádu se strmostí 18dB/oktávu. Nakonec je signál zpracován ve výstupním obvodu, který umožňuje nastavení zesílení trimrem Zisk v rozmezí 100 až 200%, tzn. 150 až 300. Výstupní napěťový signál v rozmezí -10V až +10V je chráněn proti zkratu. Maximální výstupní proud bez zkreslení výstupního signálu je 10mA. Výstupní signál je přiveden na konektor typu BNC umístěný v horní části čelního panelu. 2. Technický popis tenzometrického převodníku V příloze je znázorněno blokové schéma obvodů výkres TENZ2109B5 a mechanická sestava převodníku výkres TENZ2109M5. Napájecí zdroj je umístěn na samostatné desce plošného spoje. Vstupní napětí je přivedeno do transformátoru 230V/2x15V s výkonem 4VA. Sekundární symetrické napětí je usměrněno v můstkovém usměrňovači a po stabilizaci na hodnoty 15V a +15V přivedeno na výstupní svorkovnici. Transformátor je v bezpečnostním provedení a splňuje podmínky normy ČSN Elektronika tenzometrického převodníku je umístěna na dvou deskách plošných spojů. Připojení vodičů je prostřednictvím pájecích špiček. Napájecí napětí se připojuje na špičky označené -15V, GND a +15V. Převodník obsahuje pět samostatných měřicích kanálů. Každý tenzometrický snímač je sestaven ze čtyř polovodičových tenzometrů v můstkovém zapojení. Snímače jsou připojeny dvaceti-žilovým kabelem zakončeným 25kolíkovým konektorem Canon. Napájení snímače je konstantním proudem 10mA, který je indikován diodou LED umístěnou na čelním panelu. Označení vodičů je +I a I. Výstupní signál ze snímače je přiveden dvěma vodiči označenými +U a U na vstup měřicího zesilovače a zároveň na konektor typu BNC umístěný ve spodní části čelního panelu. Měřicí zesilovač je vybaven trimrem pro nastavení nulové hodnoty výstupního signálu při nulovém zatížení snímače (označení Nula). Zesílení měřicího zesilovače je dáno hodnotou rezistoru, který je 3. Bezpečnostní opatření Přístrojová skříň zařízení je v provedení s dvojitou izolací a při běžném provozu u ní nemůže dojít k dotyku s vodivými částmi. Při zásahu do skříně přístroje v případě poruchy nebo údržby je nutno odpojit síťový přívod. 4. Osazení konektoru Canon25 pro připojení snímačů Snímač 1: +I1-špička 1, -I1-špička 2, +U1-špička 14, -U1-špička 15 Snímač 2: +I1-špička 3, -I1-špička 4, +U1-špička 16, -U1-špička 17 Snímač 3: +I1-špička 5, -I1-špička 6, +U1-špička 18, -U1-špička 19 Snímač 4: +I1-špička 7, -I1-špička 8, +U1-špička 20, -U1-špička 21 Snímač 5: +I1-špička 9, -I1-špička 10, +U1-špička 22, -U1-špička

3 5. Technické parametry Napájecí napětí: 230V/50Hz Příkon: 4VA Rozměry skříňky: 250 x 80 x 190 mm (š x v x h). Počet kanálů: 5 Výstup snímače: -50mV až +50 mv Výstup zesilovače: -10V až +10V Napájení tenzometrů: 10 ma Zesílení měřicího zesilovače: G = / R Zesílení výstupního zesilovače: nastavitelné v rozmezí 100 až 200% Krytí přístroje: IP50 Ochrana před nebezpečným dotykovým napětím: dvojitou izolací Pracovní prostředí: normální podle ČSN Třída el. předmětu: třída II Provozní teplota: 0 až 40 Protokol o kusové zkoušce elektrického zařízení podle ČSN Název zařízení: Tenzometrický převodník TENZ Výrobce: ATERM, Nad Hřištěm Otrokovice 3. Výrobní číslo: Popis zařízení: Tenzometrický převodník TENZ je elektronické zařízení, které převádí signál z tenzometrických snímačů na unifikovaný napěťový signál -10 až +10V. Zařízení obsahuje pět samostatných měřicích kanálů. a) Připojení: pevně připojený přívod s dvoupólovou vidlicí 2.5A/250V b) Způsob používání: kategorie 2 spotřebič přenosný, často přemísťovaný c) Skupina: elektrické měřicí zařízení podle ČSN EN d) Třída ochrany: třída II 5. Technické parametry zařízení: a) Napájecí napětí: L1 + N, 230V, 50Hz b) Příkon: 4VA c) Stupeň krytí: IP30 ověřen zkouškou a prohlídkou podle ČSN EN d) Prostředí: Normální podle ČSN e) Ochrana před nebezpečným dotykem: Elektrické zařízení s dvojitou izolací. Elektronické obvody jsou napájeny bezpečným napětím. Bezpečnostní rozhraní - transformátor podle ČSN

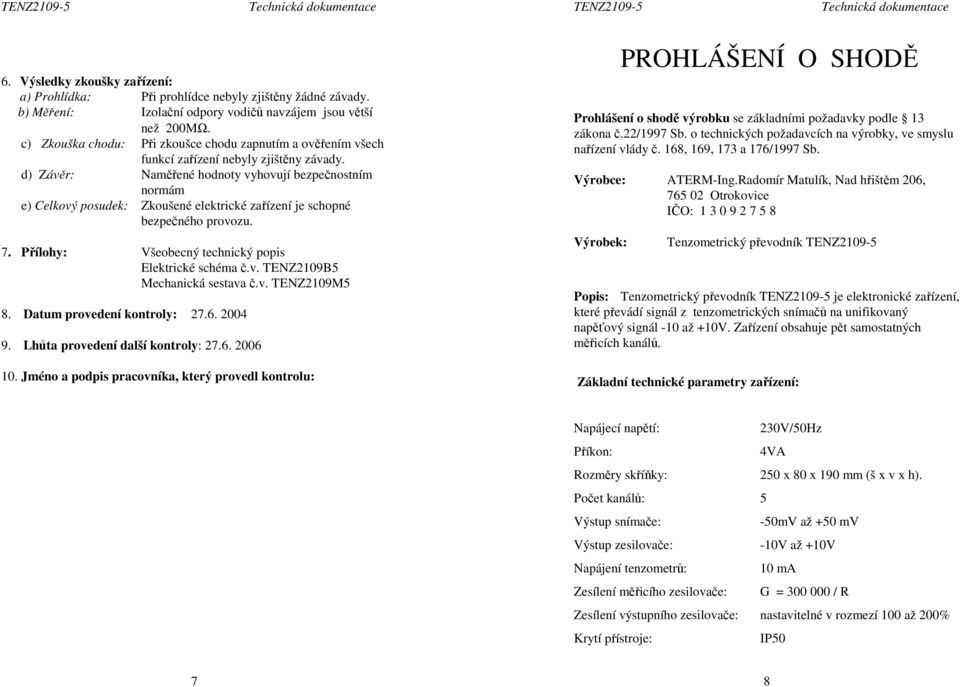

4 6. Výsledky zkoušky zařízení: a) Prohlídka: Při prohlídce nebyly zjištěny žádné závady. b) Měření: Izolační odpory vodičů navzájem jsou větší než 200MΩ. c) Zkouška chodu: Při zkoušce chodu zapnutím a ověřením všech funkcí zařízení nebyly zjištěny závady. d) Závěr: Naměřené hodnoty vyhovují bezpečnostním normám e) Celkový posudek: Zkoušené elektrické zařízení je schopné bezpečného provozu. 7. Přílohy: Všeobecný technický popis Elektrické schéma č.v. TENZ2109B5 Mechanická sestava č.v. TENZ2109M5 8. Datum provedení kontroly: Lhůta provedení další kontroly: Jméno a podpis pracovníka, který provedl kontrolu: PROHLÁŠENÍ O SHODĚ Prohlášení o shodě výrobku se základními požadavky podle 13 zákona č.22/1997 Sb. o technických požadavcích na výrobky, ve smyslu nařízení vlády č. 168, 169, 173 a 176/1997 Sb. Výrobce: ATERM-Ing.Radomír Matulík, Nad hřištěm 206, Otrokovice IČO: Výrobek: Tenzometrický převodník TENZ Popis: Tenzometrický převodník TENZ je elektronické zařízení, které převádí signál z tenzometrických snímačů na unifikovaný napěťový signál -10 až +10V. Zařízení obsahuje pět samostatných měřicích kanálů. Základní technické parametry zařízení: Napájecí napětí: 230V/50Hz Příkon: 4VA Rozměry skříňky: 250 x 80 x 190 mm (š x v x h). Počet kanálů: 5 Výstup snímače: -50mV až +50 mv Výstup zesilovače: -10V až +10V Napájení tenzometrů: 10 ma Zesílení měřicího zesilovače: G = / R Zesílení výstupního zesilovače: nastavitelné v rozmezí 100 až 200% Krytí přístroje: IP50 7 8

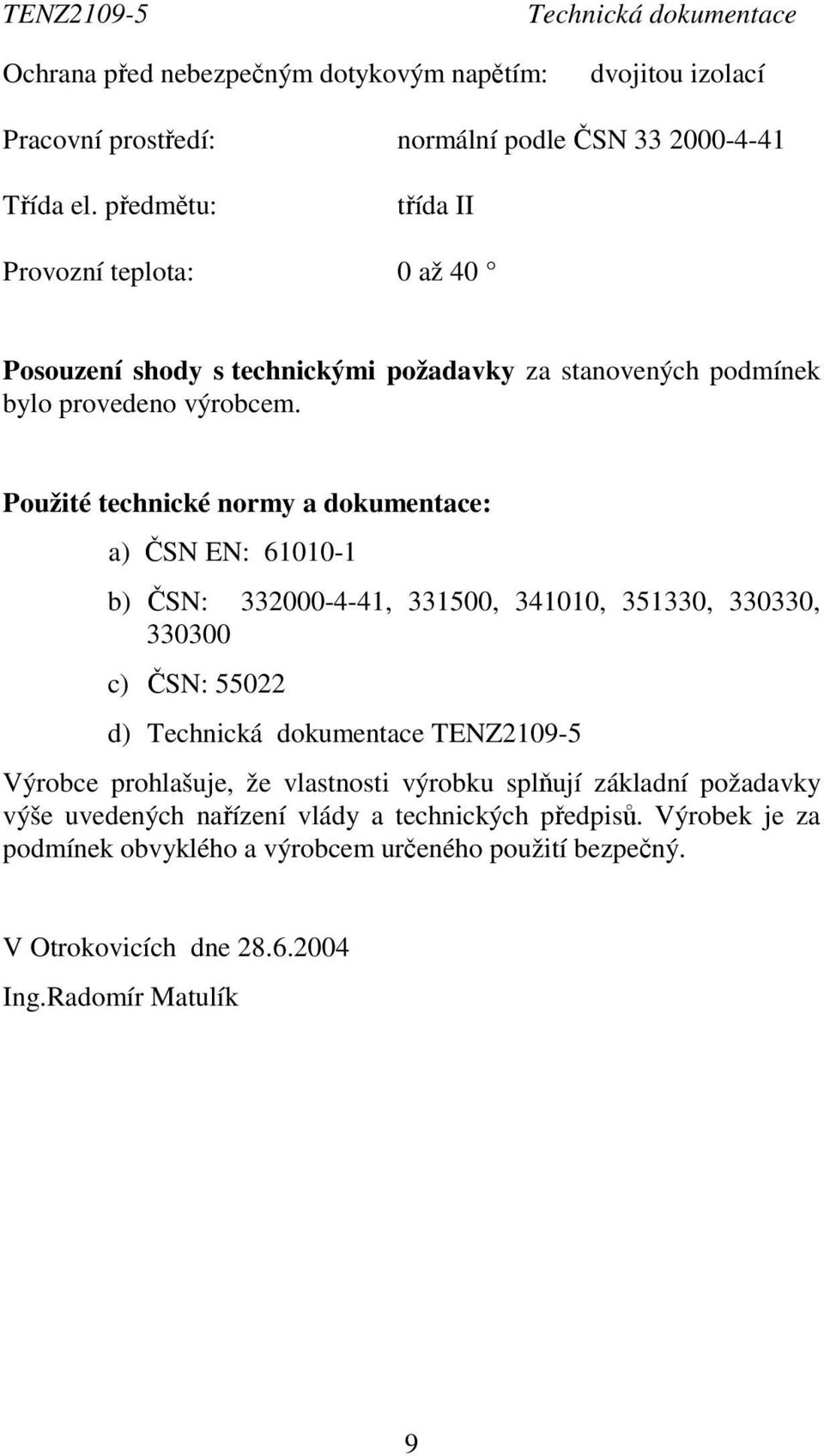

5 Ochrana před nebezpečným dotykovým napětím: dvojitou izolací Pracovní prostředí: normální podle ČSN Třída el. předmětu: třída II Provozní teplota: 0 až 40 Posouzení shody s technickými požadavky za stanovených podmínek bylo provedeno výrobcem. Použité technické normy a dokumentace: a) ČSN EN: b) ČSN: , , , , , c) ČSN: d) Technická dokumentace TENZ Výrobce prohlašuje, že vlastnosti výrobku splňují základní požadavky výše uvedených nařízení vlády a technických předpisů. Výrobek je za podmínek obvyklého a výrobcem určeného použití bezpečný. V Otrokovicích dne Ing.Radomír Matulík 9
