Kritéria pro posouzení stupně opotřebení či poškození pronajímaných výrobků Ocelový kruhový sloup SRS

Transkript

1 Kritéria pro posouzení stupně opotřebení či poškození pronajímaných výrobků Kritéria posuzování nájemního materiálu Vydání: 09/ Strana 1 z 9

2 Přehled Betonážní plošina pro kruhový sloup Poslední změny Datum Změna Strana Osoba Vyboulení / důlek 4 rim Závěsný třmen 5 rim Změna názvosloví u kruhového sloupového bednění 2. Betonážní plošina pro kruhový sloup / betonážní podest pro kruhový sloup (obrázek) Změna názvosloví u výsuvné trubky 1-9 rim 7 rim 7 rim Kontakt PERI spol. s.r.o. Bednění Lešení Služby Průmyslová Jesenice u Prahy Telefon: Fax: info@peri.cz Strana 2 z 9

3 1. Skupina výrobků Chybějící šroub s okem doplňte šroub s okem a čtyřhrannou matici Doplnění náhradního dílu č. výr a čtyřhrannou matici č. výr Ohnutý a chybějící šroub s hlavou T vyměňte šroub s hlavou T a křídlovou matici Doplnění náhradního dílu T č. výr a křídlovou matici č. výr., matici zajistěte bodovým svarem proti ztrátě 23.3 Chybějící distanční destičky zajistěte opravu přivařením distančních destiček neopravuje se, první série je ještě neměla přivařené Strana 3 z 9

4 23.4 Hrana přesahu tvarovací části bednění ohnutá zajistěte opravu narovnáním (za studena) při ztrátě materiálu zakázkové svařování s příslušnou předběžnou úpravou 23.5 Koncová deska nahoře nebo dole ohnutá o více než 4 mm koncovou desku podle možností narovnejte není-li to možné, jedná se o šrot 23.6 Vyboulenina / důlek ve tvarovací části bednění (okem jasně viditelné) Jeli to možné, vybouleninu vyklepejte Není-li to možné Strana 4 z 9

5 23.7 Vrstva nátěru uvnitř kruhového sloupu mírně poškozená, poškrábaná Hrany poškození zbruste jemným brusným plátnem, stranu tvarovací části bednění opatřete bednicím voskem opotřebení / nefakturuje se 23.8 Značné poškození, poškrábání Stranu tvarovací části bednění opískujte nebo opěr práškově nalakujte opotřebení / nefakturuje se 23.7 Mírné poškození 23.8 Značné poškození 23.9 Vystředění / závěsný třmen - chybí / značně ohnuté - > + / - 6 mm Vyměňte nebo opět přivařte Vystředění / závěsný třmen Vystředění nebo závěsný třmen pravý č. výr Závěsný třměn levý č. výr ohnuté odchylka < + / - 6 mm Vyrovnejte za studena Strana 5 z 9

6 23.9 Vystředění 23.9 Závěsný třmen Díry ve tvarovací části bednění do 10 mm (max. 2 ks/metr) díry uzavřete svarem a zbruste 10 mm nebo 3 nebo více kusů/metr dále nepoužitelné Strana 6 z 9

7 23.11 Půlkruhový sloup je po délce prohnutý (kontrola hliníkovou latí) < 5 mm neopravuje se Zůstává v nájemním skladě 5 mm Půlkruhový sloup zkroucený, deformovaný (viditelné ve stohovaném materiálu) není-li oprava možná, jedná se o šrot položte jej na zem, pokud je odchylka větší než 15 mm, jedná se o šrot Napojovací lišta kruhového sloupu TRIO je ohnutá oprava není možná, šrot 2. Betonážní plošina pro kruhový sloup Betonážní plošina pro kruhový sloup Výsuvná trubka 23:14 Deformovaný úchyt pro výsuvnou trubku oprava není možná, šrot Výsuvná trubka je značně zdeformovaná, perforovaná lišta je natržená zajistěte výměnu výsuvné trubky (posuvnou část) Doplnění náhradního dílu výsuvná trubka levá = č. výr pravá = č. výr Zdeformovaná výsuvná trubka Strana 7 z 9

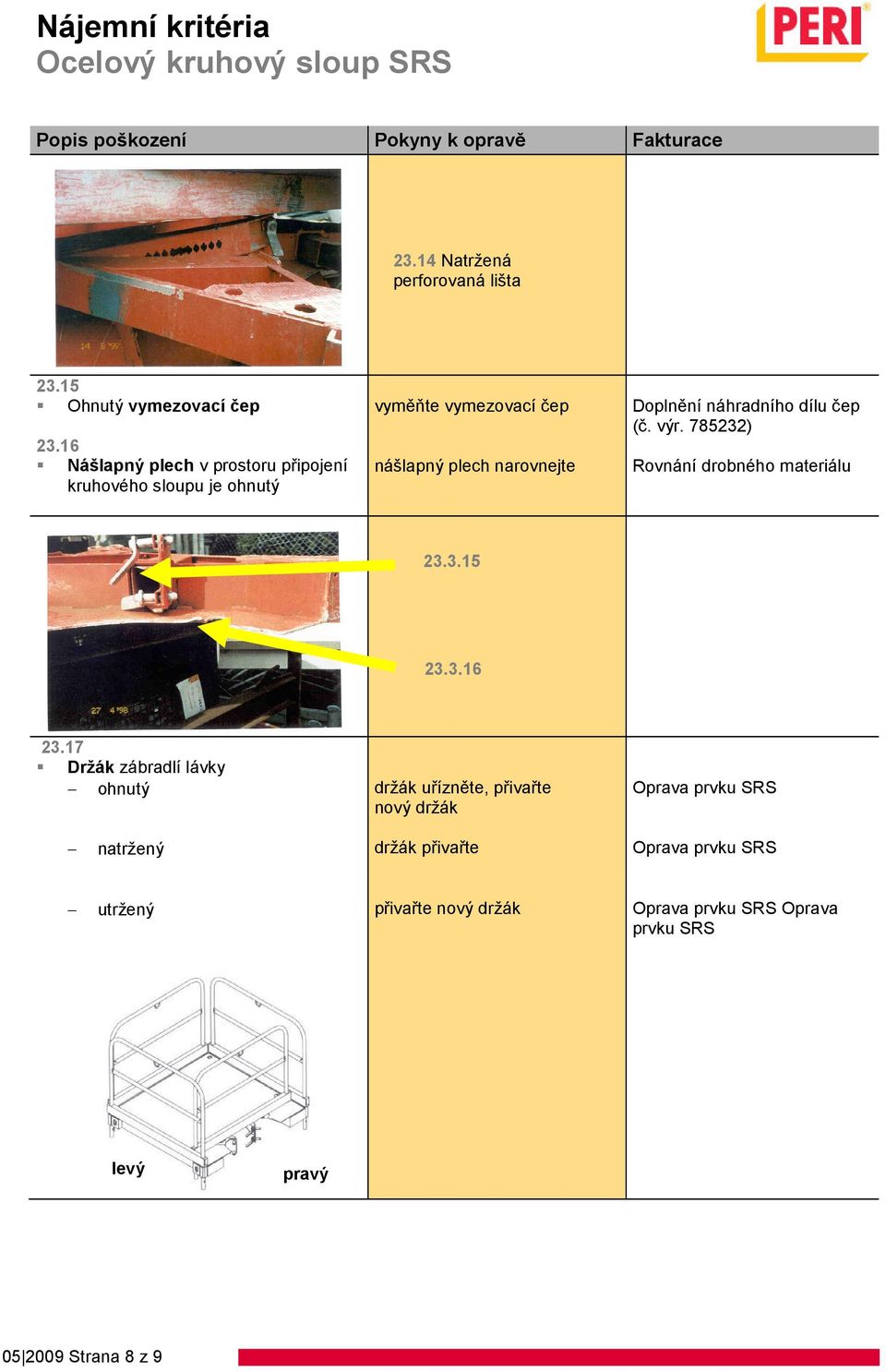

8 23.14 Natržená perforovaná lišta Ohnutý vymezovací čep vyměňte vymezovací čep Doplnění náhradního dílu čep (č. výr ) Nášlapný plech v prostoru připojení kruhového sloupu je ohnutý nášlapný plech narovnejte Rovnání drobného materiálu Držák zábradlí lávky ohnutý držák uřízněte, přivařte nový držák natržený držák přivařte utržený přivařte nový držák Oprava prvku SRS levý pravý Strana 8 z 9

9 Pravý závěsný třmen Č. výr Závěsný třmen levý č. výr Závěsný třmen pravý č. výr Strana 9 z 9 Levý závěsný třmen Č. výr
