1 DOMESTIC HETING Produktový katalog září

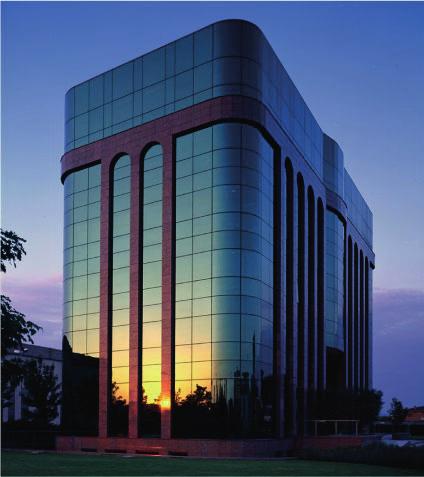

2 HISTORIE FERROLI Firmu Ferroli založil Dante Ferroli v roce 1955 ve městě San Bonifacio v Itálii a byl v jejím vedení 60 let. Z Ferroli vybudoval jednu z největších společností na výrobu topné a chladící techniky na světě. V současnosti je firma Ferroli významným evropským výrobcem kotlů, ohřívačů vody, ocelových, litinových a hliníkových radiátorů, domácích a průmyslových klimatizací, fancoilů, tepelných čerpadel a průmyslových kotlů. Produkce firmy je ve výrobních závodech v Itálii, Německu, Polsku, Rumunsku, Španělsku a Číně. Ferroli buduje značku na odbornících z technologicko-výzkumného centra přímo v sídle společnosti. Značka Ferroli je svými technologicky vyspělými výrobky synonymem kvality a úspěchu. FERROLI V ČESKÉ REPUBLICE Společnost Ferroli se sídlem v San Bonifaciu rozhodla, že výhradním distributorem značky Ferroli v České republice je společnost Thermo-fer s.r.o. se sídlem v Brně. Firma Thermo-fer s.r.o. postavila obchodní politiku na dlouholeté tradici, kvalitních produktech a poskytnutí komplexních služeb koncovému zákazníkovi. Pozitivním přístupem budujeme stabilní společnost, která je silným konkurentem ostatním značkám. Základem dobrého obchodu je spokojenost zákazníků, kterých má Ferroli v České republice velké množství. Obrazem úspěchu je tým odhodlaných lidí, kteří pro Ferroli pracují a budují tak do budoucna dobré obchodní vztahy. Sídlo společnosti Ferroli - San Bonifacio, Itálie. OCENĚNÍ BEST OF THE TEST Kotel Ferroli Bluehelix Tech 25C získal v Itálií další ocenění od italského spotřebitelského časopisu ltroconsumo za nejlepší kotel a nejvýhodnejší nákupní cenu. V lednu 2017 byl kondenzační kotel Bluehelix Tech 25C testován odborníky v tomto respektovaném spotřebitelském časopise, kde vyhrál ocenění Best of the Test vzhledem k jeho účinnosti, technickým vlastnostem, úrovni bezpečnosti a při zohlednění ceny kotle této kvality získal i cenu Best Buy.Ferroli bylo mezi sedmi hlavními výrobci kotlů, jejichž kotle byly testovány s tím, že Bluehelix dosáhl nejvyššího celkového skóre, celkem o 7% více než kotel na druhém místě a o 27% více než kotel na posledním místě. Se svými 396 tisíci členy je ltroconsumo první a nejrozšířenější spotřebitelská organizace v Itálii. Na trhu je více než 40 let a zastupuje zájmy a základní práva občanů, zdraví, bezpečnost a ochranu hospodářských zájmů. 2

3 ErP r-revoluce Stručný průvodce nových předpisů EU Evropské společenství o ErP předpisech o ekodesignu (limity, minimální účinnost) a štítcích (energetický informační štítek) vstoupila v platnost 26. září 2015 (současně ve všech 28 zemích EU a států EHP (evropský hospodářský prostor - Lichtenštejnsko, Švýcarsko, Norsko, Island). V důsledku toho jsou k uvedenému datu všechny zúčastněné výrobky prodávané zákazníkovi jako ErP kompatibilní, s vyjímkou produktů naskladněných před Navíc, výrobky určené pro domácí použití jsou vybaveny Energetickým štítkem. Shrnutí produktů OBJEM / LIMITY VÝKONŮ KOTEL - VYTÁPĚNÍ plynový / olejový / elektrický ZŘÍZENÍ - OHŘEV TUV elektrický / plynový ohřívač / nepřímý ohřev TUV ELEKTRICKÉ ŘÍDÍCÍ JEDNOTKY SOLÁRNÍ KOLEKTORY PŘETLKOVÉ KOTLE Kotle pro tlakové hořáky Tlakové hořáky JINÉ Kotle na biomasu a hořáky Radiátory Fancoily l (zásobník) ENERGETICKÝ ŠTÍTEK SOULD S ErP ENERGETICKÝ ŠTÍTEK SOULD S ErP l (zásobník) BEZ ŠTÍTKU SOULD S ErP BEZ ŠTÍTKU SOULD S ErP Vyhovuje. Produktové označení v manuálu nutné. Je možné prodat pouze jako náhradu za původní identický produkt. Nezahrnuté do ErP, prodej povolen. více než 400 více než 2000 l (zásobník) NEUPLTŇUJÍ SE ErP PŘEDPISY NEUPLTŇUJÍ SE ErP PŘEDPISY NEUPLTŇUJÍ SE ErP PŘEDPISY Legenda ErP symbolů v katalogu Symboly použité pro kotle / ohřívače vody a zásobníky COMPLINT EU COMPLINT VÝROBEK JE V SOULDU S PŘEDPISY ErP Tyto produkty byly přepracovány a znovu certifikovány podle nových limitů energetické účinnosti ErP. Dále přinášejí energetickou značku dodanou výrobcem (pokud se předpokládá výstupní výkon až 70 nebo až 500 litrů vody). Může se stát, že v rámci distribučního řetězce najdete velmi podobný výrobek pre-erp, který by mohl být i nadále prodán a instalován, pokud byl poprvé představen na trhu EU před 26. zářím Každopádně nejspíš produkt není úplně stejný (design). Tyto výrobky pre-erp nemohou nést energetický štítek. VÝROBEK NEPODLÉHÁ PŘEDPISŮM ErP, LE JE MOŽNÉ JEJ STÁLE PRODÁVT V EU Předpisy ErP pro takové výrobky ještě nebyly vydány nebo ještě nejsou v platnosti. Tyto výrobky stále podléhají jiným právním předpisům EU (např. bezpečnost výrobků...) a proto jsou označeny CE. 3

4 OBSH KTLOGU FERROLI Identifikace druhu zařízení podle ikon a jejich barev EN ISO 9001:2008 CERTIFIED QULITY SYSTEM KONDENZČNÍ KOTLE ZÁVĚSNÉ ELEKTRICKÉ KOTLE ZÁVĚSNÉ PLYNOVÉ KOTLE KOTLE N PELETY OHŘÍVČE VODY PŘÍSLUŠENSTVÍ DLŠÍ PRODUKTOVÉ ŘDY 4

5 LEGEND SYMBOLŮ COMPLINT Výrobek je v souladu s předpisy ErP Patentovaný výměník z nerezové oceli s označením ISI 316 Ti EU COMPLINT Výrobek nepodléhá předpisům ErP Stále obchodovatelný v EU SELF C L E N I N G Patentovaný bitermický výměník z nerezové oceli s označením ISI 316 Ti NOX Třída spalin Nox Nejvyšší ekologická třída podle EN 297 a 483 Patentovaný trubkový výměník z nerezové oceli s označením ISI 316 Ti Kaskádová regulace master - slave operace Zařízení je možno napojit na modulovaný termostat ROMEO s protokolem OPEN THERM Maximální komfort produkce teplé vody Podle EN reg. 812/2013 MODULTING PUMP Zařízení s modulačním čerpadlem kategorie ErP kompatibilní Možnost zapojit zařízení na ekvitermní regulaci - systém kompenzační křivky PUMP Zařízení s čerpadlem kategorie ErP kompatibilní WRRNTY 5 let záruka RNGE RTED Vysoký rozsah výkonu podle EN 483 SUBSIDY Kotlíková dotace SUN ESY Všechny kombinované kotle FERROLI s průtokovým ohřevem TUV jsou elektronicky nakonfigurovány na předohřev vody přes solární systém. Hořák na ohřev TUV se zapálí pouze pokud je to nutné. OFF M ON M 5

6 KONDENZČNÍ KOTLE ZÁVĚSNÉ DIVCONDENS BLUEHELIX TECH BLUEHELIX PRO BLUEHELIX TECH C BLUEHELIX K 50 STCIONÁRNÍ BLUEHELIX B 35 BLUEHELIX B K 50 BLUEHELIX BS 32 K 100 QUDRIFOGLIO B Kondenzační kotle FERROLI patří ke špičce efektivního spalování plynu s nejvyšší možnou účinností. U klasických atmosférických kotlů jsou spaliny odváděny do komína a s tímto odvodem spalin jsou bez dalšího využití. Konstrukce kondenzačních kotlů FERROLI díky velké ploše nerezového výměníku umožňuje využít kondenzační teplo produkované v kotli. Po předání primárního tepla ze spalin dochází k jejich dalšímu ochlazení až na teplotu, která se nachází pod hodnotou rosného bodu spalin. Následně vodní pára, která se nachází ve spalinách kondenzuje a tím se energie z tepla dodatečně dostává také do topného systému. Tepelná energie je tak využita efektivněji jako u klasických kotlů. Česká legislativa podporuje spalování plynu prostřednictvím kondenzačních kotlů přes kotlíkovou dotaci. Kotle Ferroli jsou taktéž mezi registrovanými produkty, na které můžete žádat kotlíkovou dotaci. Tímto způsobem si s pomocí státu zefektivníte vytápění, snížíte náklady a zvýšíte účinost kotle samotného. 6

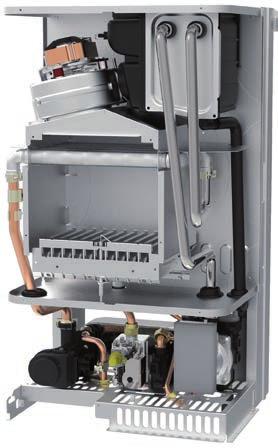

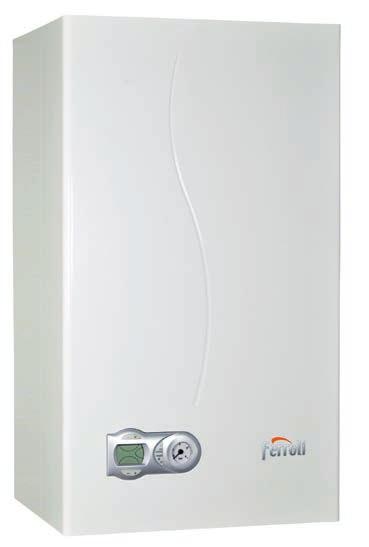

7 DIVCONDENS ZÁVĚSNÝ KONDENZČNÍ KOTEL S TMOSFÉRICKOU KOMOROU S PRŮTOKOVÝM OHŘEVEM TUV - tmosférický nerezový hořák z nerezové oceli typu ISI Měděný hlavní výměník s hliníkovou vrstvou, nerezový deskový výměník na přímý ohřev TUV - Rekuperační systém kondenzace - předehřev vody - Ideální kotel pro tradiční formy vytápění - vysoce nebo středněteplotní - Možnost kombinace s nadřazenou regulací zón FZ4 - Podsvícený LCD displej pro snadné ovládání a diagnostiku - ErP kompatibilní - Modulační čerpadlo - Možnost napojit na regulátor - termostat ROMEO OPENTHERM a externí sondu (ekvitermika) - Možnost připojit na solární systém jako podpora ohřevu teplé vody VODNÍ SCHÉM DÁREK ZDRM - Termostat RT310 COMPLINT FUNCTION REMOTE PUMP MODEL ErP třída B B Tepelný příkon Tepelný výkon Účinnost 80 C - 60 C 50 C - 30 C 80 C - 60 C 50 C - 30 C Pmin % Pmin % 10,0 25,0 9,2 24,1 9,6 25,9 96,5 92,0 103,5 96,0 103,5 30% NOx emise třída 3 3 Produkce TUV Provozní tlak Δt 25 C Δt 30 C Max l/min l/min bar bar 14,0 11,6 3 0,8 10,0 28,0 9,2 27,0 9,6 29,0 96,5 92,0 103,5 96,0 103,5 Provozní tlak TUV Max bar 9 9 Hmotnost kg Rozměry ŠxVxH mm 400x680x x680x330 KÓDOVÉ OZNČENÍ 0CBF4EW 0CBF5EW 15,7 13,0 3 0,8 7

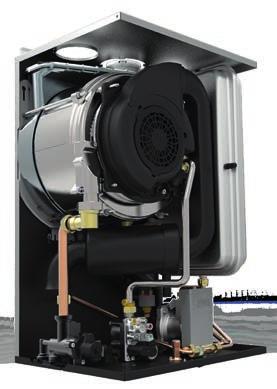

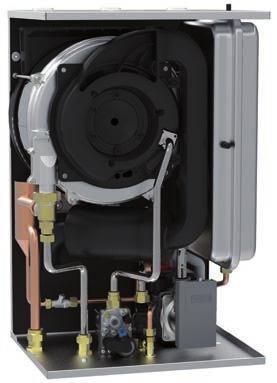

8 BLUEHELIX TECH ZÁVĚSNÝ KONDENZČNÍ KOTEL PRO VYTÁPĚNÍ S MOŽNOSTÍ NPOJENÍ N EXTERNÍ ZÁSOBNÍK - Patentovaný nerezový výměník z nerezové oceli typu ISI 316Ti - Možnost napojit na externí kombinovaný zásobník Ecounit F - Nerezový deskový výměník na ohřev TUV - model BLUEHELIX TECH C - Premixový nerezový matrixový hořák zajišťuje optimální spalování plynu, modulovaný ventilátor se zařízením proti hluku - Produkce teplé vody je ve třídě 3 podle EN 13203, reg. 812/ Nejvyšší emisní třída 5 podle EN 297 / 5 - Modulační čerpadlo s teplotní kontrolou delta T - Kompletní termoakustická izolace - Možnost napojit na regulátor - termostat ROMEO OPENTHERM a externí sondu (ekvitermika) - Možnost připojit na solární systém jako podpora ohřevu teplé vody - Možnost kotlíkové dotace jen pro kotle do výkonu 35 (nelze uplatnit pro kotel S 45 H) VODNÍ SCHÉM mod VODNÍ SCHÉM mod. 45 DÁREK ZDRM Magnetický filtr + inhibitor LX1 500ml COMPLINT REMOTE CLIMTIC CLSS 5 MODULTING PUMP WRRNTY SUBSIDY NOX MODEL S 45 H ErP třída Tepelný příkon Tepelný výkon Účinnost 80 C - 60 C 50 C - 30 C 80 C - 60 C 50 C - 30 C 30% Max TUV Max TUV Pmin % Pmin % 4,0 17,4-3,9 17,0-4,3 18,5 98,0 97,8 106,1 107,5 108,8 5,8 25,0-5,7 24,5-6,2 26,5 98,0 97,8 106,1 107,5 108,8 6,7 34,8-6,6 34,1-7,2 36,9 98,0 97,8 106,1 107,5 108,8 Objem vody litr 1,7 1,7 2,1 3 Provozní tlak Max bar bar 3 0,8 3 0,8 3 0,8 7,5 43,0-7,3 42,1-8,0 45,6 98,0 97,8 106,1 107,5 108,8 Hmotnost kg Rozměry ŠxVxH mm 400x600x x600x x600x x700x320 KÓDOVÉ OZNČENÍ 0T2O1W 0T2O2W 0T2O3W 0T2D5IW 3 0,8 8

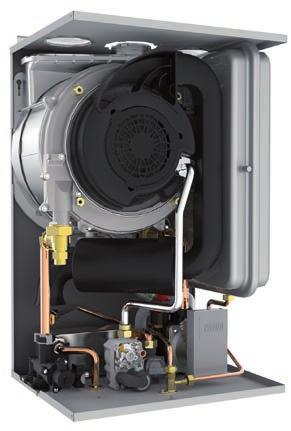

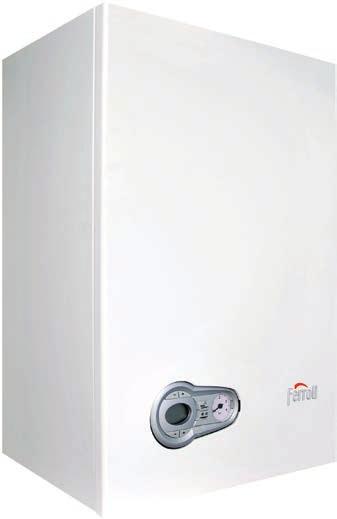

9 BLUEHELIX PRO ZÁVĚSNÝ KONDENZČNÍ KOTEL S BITERMICKÝM NEREZOVÝM VÝMĚNÍKEM PRO PŘÍMÝ OHŘEV TUV - Patentovaný nerezový výměník z nerezové oceli typu ISI 316Ti - Nerezový výměník trubka v trubce bez svárů na vytápění a produkci TUV - Funkce "self cleaning" - samočištění redukuje usazování vodního kamene ve výměníku - Kondenzační jev probíhá i na straně produkce teplé vody díky účinné konstrukci výměníku jako monobloku - Premixový nerezový matrixový hořák zajišťuje optimální spalování plynu, modulovaný ventilátor se zařízením proti hluku - Produkce teplé vody je ve třídě 3 podle EN 13203, reg. 812/ Nejvyšší emisní třída 5 podle EN 297 / 5 - Modulační čerpadlo s teplotní kontrolou delta T - Kompletní termoakustická izolace - Možnost napojit na regulátor - termostat ROMEO OPENTHERM a externí sondu (ekvitermika) - Možnost připojit na solární systém jako podpora ohřevu teplé vody VODNÍ SCHÉM DÁREK ZDRM Magnetický filtr + inhibitor LX1 500ml COMPLINT REMOTE FUNCTION DHW CLIMTIC MODULTING PUMP CLSS 5 WRRNTY SUBSIDY SELF I N G C L E N NOX MODEL 25 C 32 C ErP třída Tepelný příkon Tepelný výkon Účinnost Produkce TUV Provozní tlak 80 C - 60 C 50 C - 30 C 80 C - 60 C 50 C - 30 C 30% Max TUV Max TUV Δt 30 C Δt 25 C Max Pmin % Pmin % l/min l/min bar bar 5,8 25,0 27,0 5,7 24,5 27,0 6,2 26,5 98,0 97,8 106,1 107,5 108,8 12,9 15,5 3 0,8 6,7 29,5 32,0 6,6 28,9 32,0 7,2 31,3 98,0 97,8 106,1 107,5 108,8 15,3 18,3 3 0,8 Hmotnost kg 29 31,5 Rozměry ŠxVxH mm 400x600x x600x320 KÓDOVÉ OZNČENÍ 0T1R2W 0T1R3W 9

10 BLUEHELIX TECH C ZÁVĚSNÝ KONDENZČNÍ KOTEL S DESKOVÝM NEREZOVÝM VÝMĚNÍKEM PRO PŘÍMÝ OHŘEV TUV - Patentovaný nerezový výměník z nerezové oceli typu ISI 316Ti - Nerezový deskový výměník na ohřev TUV - Premixový nerezový matrixový hořák zajišťuje optimální spalování plynu, modulovaný ventilátor se zařízením proti hluku - Produkce teplé vody je ve třídě 3 podle EN 13203, reg. 812/ Nejvyšší emisní třída 5 podle EN 297 / 5 - Modulační čerpadlo s teplotní kontrolou delta T - Kompletní termoakustická izolace - Možnost napojit na regulátor - termostat ROMEO OPENTHERM a externí sondu (ekvitermika) - Možnost připojit na solární systém jako podpora ohřevu teplé vody VODNÍ SCHÉM DÁREK ZDRM Magnetický filtr + inhibitor LX1 500ml COMPLINT REMOTE FUNCTION DHW CLIMTIC CLSS 5 MODULTING PUMP WRRNTY SUBSIDY NOX MODEL 25 C 35 C ErP třída Tepelný příkon Tepelný výkon Účinnost Produkce TUV Provozní tlak 80 C - 60 C 50 C - 30 C 80 C - 60 C 50 C - 30 C 30% Max TUV Max TUV Δt 30 C Δt 25 C Max Pmin % Pmin % l/min l/min bar bar 5,8 25,0 27,5 5,7 24,5 27,0 6,2 26,5 98,0 97,8 106,1 107,5 108,8 12,9 15,5 3 0,8 6,7 32,0 34,8 6,6 31,4 34,1 7,2 34,0 98,0 97,8 106,1 107,5 108,8 16,3 19,5 3 0,8 Hmotnost kg 29 31,5 Rozměry ŠxVxH mm 400x600x x600x320 KÓDOVÉ OZNČENÍ 0T2R2W 0T2R3W 10

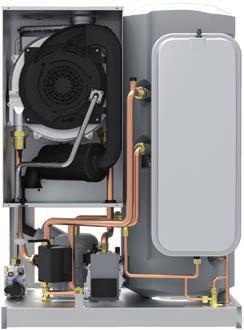

11 BLUEHELIX K 50 ZÁVĚSNÝ KONDENZČNÍ KOTEL S INTEGROVNÝM 50 LITROVÝM NEREZOVÝM ZÁSOBNÍKEM - Patentovaný nerezový výměník z nerezové oceli typu ISI Integrovaný 50 l nerezový zásobník TUV - Premixový nerezový matrixový hořák zajišťuje optimální spalování plynu, modulovaný ventilátor se zařízením proti hluku - Produkce teplé vody je ve třídě 3 podle EN 13203, reg. 812/ Nejvyšší emisní třída 5 podle EN 297 / 5 - Modulační čerpadlo s teplotní kontrolou delta T - Kompletní termoakustická izolace - Možnost napojit na regulátor - termostat ROMEO OPENTHERM a externí sondu (ekvitermika) - Programovatelná ochrana TUV antilegionella - Ochrana proti zablokování mosazného trojcestného ventilu VODNÍ SCHÉM DÁREK ZDRM Magnetický filtr + inhibitor LX1 500ml COMPLINT REMOTE DHW CLIMTIC CLSS 5 MODULTING PUMP WRRNTY SUBSIDY NOX MODEL 25 K 50 ErP třída Tepelný příkon Tepelný výkon Účinnost 80 C - 60 C 50 C - 30 C 80 C - 60 C 50 C - 30 C Max TUV Max TUV Pmin % Pmin % 5,8 25,0 27,5 5,7 24,5 27,0 6,2 26,5 98,0 97,8 106,1 107,5 108,8 30% Objem vody litr 50 Produkce TUV Δt 30 C Δt 30 C l/10 min l/h Provozní tlak Max bar 3 Provozní tlak TUV Max bar 9 Hmotnost kg 50 Rozměry ŠxVxH mm 600x800x590 KÓDOVÉ OZNČENÍ 0TX2W

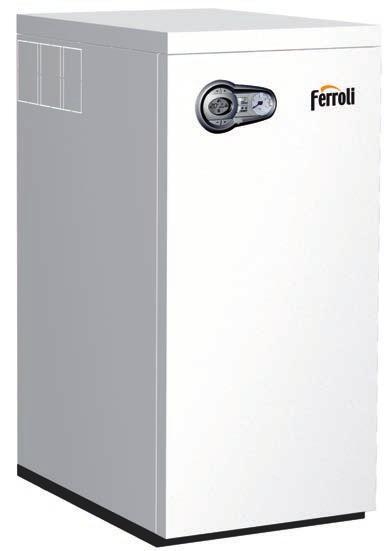

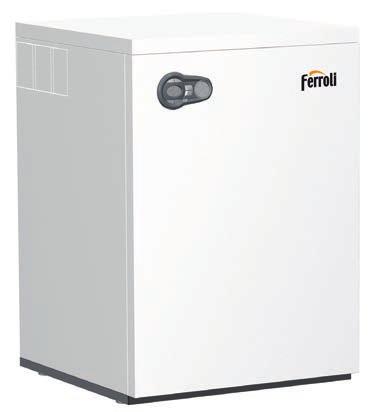

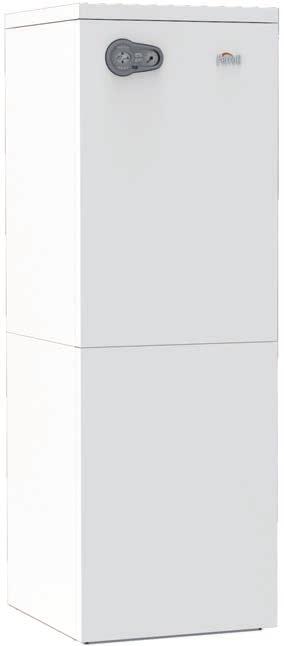

12 BLUEHELIX B 35 STCIONÁRNÍ KONDENZČNÍ KOTEL S VÝKONEM 35 - Patentovaný nerezový výměník z nerezové oceli typu ISI Hořák z nerezové oceli - Maximální délka komínu (80/125) až 28 metrů - Dodatečná ochrana hlavního výměníku (Dt) - Modulace hořáku pro celý provozní rozsah - Integrovaný modulační hořák a ventilátor - Ionizační kontrola plamene - Vestavěná řídící jednotka s LCD displejem - Energeticky úsporné oběhové čerpadlo - Úplná auto-diagnostika - Ochrana proti zamrznutí kotle - Ochrana proti nízkému tlaku v systému - Možnost spalovat zemní plyn nebo LPG - Teplotně-zvuková izolace VODNÍ SCHÉM DÁREK ZDRM Magnetický filtr + inhibitor LX1 500ml OVLÁDÁCÍ PNEL ŘD BLUEHELIX COMPLINT REMOTE CLIMTIC CLSS 5 STINLESS STEEL MODULTING PUMP WRRNTY SUBSIDY NOX MODEL B 35 B S 45 ErP třída Tepelný příkon Tepelný výkon Účinnost 80 C - 60 C 50 C - 30 C 80 C - 60 C 50 C - 30 C 30% Pmin % Pmin % 6,7 32,0 6,6 31,4 7,2 34,0 98,0 97,8 106,1 107,5 108,8 7,5 43,0 7,3 42,1 8,1 45,6 98,0 97,8 106,1 107,5 108,8 Provozní tlak Max bar 3 3 Hmotnost kg Rozměry ŠxVxH mm 400x850x x850x600 KÓDOVÉ OZNČENÍ 0TO3W 0TD5W 12

13 BLUEHELIX B K 50 STCIONÁRNÍ KONDENZČNÍ KOTEL S INTEGROVNÝM NEREZOVÝM ZÁSOBNÍKEM - Patentovaný nerezový výměník z nerezové oceli typu ISI Integrovaný nerezový zásobník TUV - Premixový nerezový matrixový hořák zajišťuje optimální spalování plynu, modulovaný ventilátor se zařízením proti hluku - Produkce teplé vody je ve třídě 3 podle EN 13203, reg. 812/ Nejvyšší emisní třída 5 podle EN 297 / 5 - Modulační čerpadlo s teplotní kontrolou delta T - Kompletní termoakustická izolace - Možnost napojit na regulátor - termostat ROMEO OPENTHERM a externí sondu (ekvitermika) - Programovatelná ochrana TUV antilegionella - Ochrana proti zablokování mosazného trojcestného ventilu VODNÍ SCHÉM DÁREK ZDRM Magnetický filtr + inhibitor LX1 500ml COMPLINT REMOTE DHW CLIMTIC CLSS 5 MODULTING PUMP WRRNTY SUBSIDY NOX MODEL B 32 K 50 ErP třída Tepelný příkon Tepelný výkon Účinnost 80 C - 60 C 50 C - 30 C 80 C - 60 C 50 C - 30 C Max TUV Max TUV Pmin % Pmin % 30% p Objem vody litr 50 Produkce TUV Δt 30 C Δt 30 C l/10 min l/h 6,7 29,5 32,0 6,6 28,9 31,4 7,2 31,3 98,0 97,8 106,1 107,5 108,8 Provozní tlak Max bar 3 Provozní tlak TUV Max bar 9 Váha kg 58 Rozměry ŠxVxH mm 600x850x595 KÓDOVÉ OZNČENÍ 0TS3W

14 BLUEHELIX B S 32 K 100 STCIONÁRNÍ KONDENZČNÍ KOTEL S INTEGROVNÝM NEREZOVÝM ZÁSOBNÍKEM - Patentovaný nerezový výměník z nerezové oceli typu ISI Integrovaný nerezový zásobník TUV - Premixový nerezový matrixový hořák zajišťuje optimální spalování plynu, modulovaný ventilátor se zařízením proti hluku - Produkce teplé vody je ve třídě 3 podle EN 13203, reg. 812/ Nejvyšší emisní třída 5 podle EN 297 / 5 - Modulační čerpadlo s teplotní kontrolou delta T - Kompletní termoakustická izolace - Možnost napojit na regulátor - termostat ROMEO OPENTHERM a externí sondu (ekvitermika) - Programovatelná ochrana TUV antilegionella - Ochrana proti zablokování mosazného trojcestného ventilu VODNÍ SCHÉM DÁREK ZDRM Magnetický filtr + inhibitor LX1 500ml COMPLINT REMOTE DHW CLIMTIC CLSS 5 MODULTING PUMP WRRNTY SUBSIDY NOX MODEL B S 32 K 100 ErP třída Tepelný příkon Tepelný výkon 80 C-60 C 50 C-30 C Max / ÚT Max / TUV Max / ÚT Max / ÚT Max / TUV 29,5 / 6,7 32,0 / 6,7 28,9 / 6,6 31,3 / 7,2 31,4 / 6,6 Objem vody litr 100 Produkce TUV Δt 30 C Δt 30 C Provozní tlak / TUV ÚT / TUV l/10min l/h bar bar / 9 0,8 / 0,3 Váha kg 86 Rozměry ŠxVxH mm 500x1500x535 KÓDOVÉ OZNČENÍ 0TV3PW 14

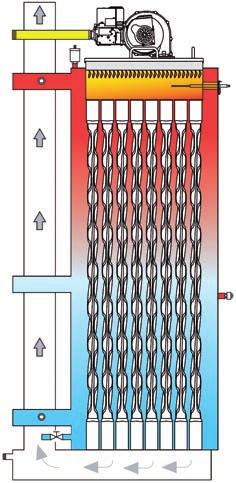

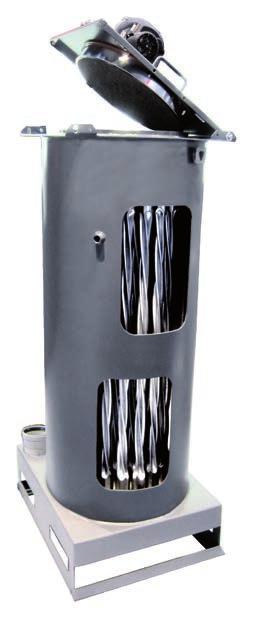

15 QUDRIFOGLIO B STCIONÁRNÍ KONDENZČNÍ KOTEL POUZE PRO VYTÁPĚNÍ - Vertikální nerezový výměník ISI 316 Ti s velkým objemem vody - Výměník se skládá ze zatočené trubkovnice s průřezem čtyřlístku pro vyšší tepelnou výměnu - Premixový mikrofíbrový hořák, LowNOx spalování, reverzní hoření - Snadný přístup do spalovací části - Řídící panel s jednoduchým ovládáním a intuitivním menu - Řídící panel dokáže regulovat mezi sebou více modulů - Kaskádová regulace MSTER - SLVE - Vysokoteplotní a nízkoteplotní zpátečka - Kondenzační kotel s vysokým rozsahem výkonu COMPLINT REMOTE MODULR CLSS 5 CLIMTIC RNGE RTED NOX MODEL ErP třída BEZ ENERGETICKÉHO ŠTÍTKU Tepelný příkon Tepelný výkon Účinnost 80 C - 60 C 50 C - 30 C 80 C - 60 C 50 C - 30 C Max Max Max Pmin % Pmin % % 65,5 14,0 13,7 64,4 15,0 69,9 98,3 98,0 106,8 107,7 109,6 116,0 23,0 22,5 114,0 24,8 125,0 98,3 98,0 106,8 107,7 109,6 207,0 41,0 40,2 204,0 44,2 220,0 98,5 98,0 106,8 107,7 109,6 30% Objem vody litr Provozní tlak Max bar bar 6 0,8 6 0,8 6 0,8 299,0 62,0 60,8 294,5 66,8 320,0 98,5 98,0 106,8 107,7 109,6 Hmotnost kg Rozměry ŠxVxH mm 540x1760x x1760x x1820x x1820x600 KÓDOVÉ OZNČENÍ 0RB020W 0RB120W 0RB420W 0RB620W 6 0,8 15

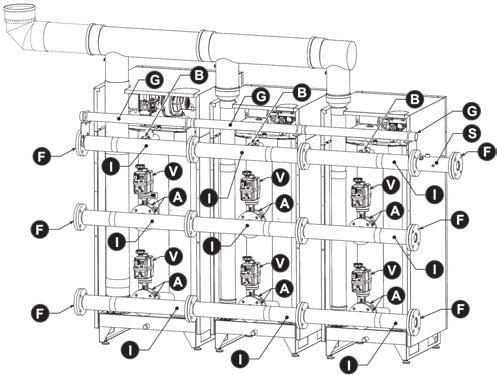

16 KSKÁDOVÉ ŘZENÍ KOTLŮ PŘÍSLUŠENSTVÍ - QUDRIFOGLIO B Napojení kouřovodu, vrchní umístění * Připojení vody a plynu * Odtah spalin je možné napojit ve střední nebo spodní části POPIS KSKÁDOVÝCH KOMPONENTŮ Příruba na připojení servoventilu B Příruba na připojení výstupu ÚT C 45 koleno plastové s těsněním E Mezikus sběrače spalin, plastový s těsněním F Příruba ÚT / zpátečky, obsahuje sadu na připojení a těsnění G Připojení plynu, ON / OFF ventii a kompletní sada I Připojení vody, kompletní sada P Koncový kus sběrače spalin, sifon na odvod kondenzátu R Redukce na připojení sběrače spalin S Mezikus pro připojení dodatečných bezpečnostních součástí vytápění (pojistný ventil, tlakoměr...) T Vertikální plastový kus pro připojení odvodu spalin do kotle V ON / OFF servoventil PŘÍSLUŠENSTVÍ N INDIVIDUÁLNÍ NEBO KSKÁDOVÉ PŘIPOJENÍ POPIS KÓDOVÉ OZNČENÍ POPIS KÓDOVÉ OZNČENÍ Servoventil, DN 50, 230 V - 50 Hz, model 70 and 125 Servoventil, DN 50, 230 V - 50 Hz, model 220 and 320 Sada pro připojení plynu Sada pro připojení vody Mezikus pro připojení bezp. součástí Sada přírub X X0 1' 1/ X0 2' X0 2 1/ X0 2' X0 2' 1/ X0 4' X0 2' X0 2' 1/ X0 4' X0 2' X0 2' 1/ X0 4' X0 Ukončení sběrače spalin, se sifonem na kondenzát Mezikus sběrače spalin Prodloužení 0,5 m PP M/F Prodloužení 1 m PP M/F 160 mm X0 200 mm X0 300 mm X0 160 mm X0 200 mm X0 300 mm X0 100 mm X0 160 mm X0 200 mm X0 100 mm X0 160 mm X0 200 mm X0 300 mm X0 100mm X0 F - F spojka 1' 1/ X0 2' X0 90 koleno M/F PP 160 mm X0 200 mm X0 M - F redukce 2' - 1'1/ X0 300 mm X mm X0 Příruba - hlavní připojení vody DN50-1'1/4 DN65-2' X X0 M-F redukce, PP mm X mm X0 16

17 ZÁVĚSNÉ ELEKTRICKÉ KOTLE LEB 18 Elektrokotle LEB od FERROLI patří k nejekologičtějším způsobům přípravy tepla a teplé vody. Elektrokotle nezatěžují životní prostředí spalinami jako plynové kotle, či kotle na biomasu. Elektrokotle jsou také velmi bezpečné, jelikož se v nich nespaluje plyn a tím nehrozí ani výbuch zařízení při špatné manipulaci. Na druhou stranu je elektrokotel jedním z těch dražších způsobů vytápění, protože ceny za elektřinu jsou stále vysoké. S elektrokotlem FERROLI Vám také zcela odpadá příprava komínu a odvodu kondenzátu jako u plynových kotlů. Potřebujete mít v blízkosti elektrickou zásuvku a také silný jistič, který odpovídá výkonu kotle samotného. Elektrokotle jsou výhodné hlavně v tom, že nepotřebují skoro žádnou údržbu, mají nízkou cenu oproti kondenzačním kotlům, nízkou hmotnost, jednoduchou konstrukci a možnost ovládání na dálku prostřednictvím mobilního telefonu či počítače. 17

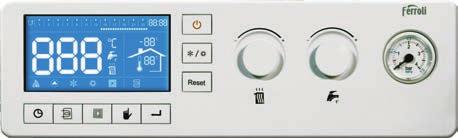

18 LEB ZÁVĚSNÝ ELEKTRICKÝ KOTEL POUZE PRO VYTÁPĚNÍ S MOŽNOSTÍ PŘIPOJENÍ N EXTERNÍ ZÁSOBNÍK - Závěsné elektrické kotle na vytápění s možností přípravy TUV v externím zásobníku - Zabudovaná ekvitermní regulace - Napájení 230V nebo 380V (třífázové) - Modulace výkonu v 6 krocích - Integrovaný časovač nebo možnost zapojit pokojový termostat - 2 úrovně protimrazové ochrany - Modulovaný provoz přes přídavnou kaskádovou jednotku - Čerpadlo, expanzní nádoba a bypass jako standard ON-OFF 2 Přepínač režimu LÉTO/ZIM 3 Tlač. RESET 4 Tlač. nastavení času 5 Tlač. nastavení 6 Režim podlahového vytápění 7 Tlač. nastavení 8 Tlač. potvrzení 9 Tlač. nastavení teploty ÚT 10 Nastavení teploty TUV 11 Tlakoměr 12 Displej LCD COMPLINT CLIMTIC PUMP MODEL 6.0 TS 7.5 TS 9.0 TS 12.0 TS 18.0 TS 24.0 TS ErP třída D D D D D D Příkon 6 7, Napětí 1x230V/50Hz or 3x230V/400V/50Hz 3x230V/400V/50Hz Proud max x43 3x43 3x43 Provozní T max C Exp. nádoba litr Provozní tlak max min bar bar 0,8 0,8 0,8 0,8 0,8 0, Připojení UK G 3/4 3/4 3/4 3/4 3/4 3/4 Vypouštění G 1/2 1/2 1/2 1/2 1/2 1/2 Třída ochrany IP Hmotnost kg 29,5 29,5 29, Rozměry ŠxVxH mm 440x740x x740x x740x x440x x440x x440x340 18

19 ZÁVĚSNÉ PLYNOVÉ KOTLE DIVPROJECT 20 I přes výhody a efektivitu kondenzačních kotlů jsou stále místa, kde se kondenzační kotle nedají instalovat z různých důvodů. Pro tyto případy zde máme v nabídce kotel Ferroli Divaproject, který splňuje všechny parametry klasického atmosférického kotle. Ve srovnání s kondenzačním kotlem mají tyto kotle nižší účinnost - všechny spaliny a teplo z nich putují rovnou do komína bez dalšího využití. Na druhé straně náklady na koupi takového kotle jsou přibližně o 40% nižší. Zároveň je třeba podotknout, že k tomuto kotli nepotřebujete ještě další investici s přípravou odpadů pro odvod kondenzátu. Také odpadává investice s předělávkou komínu. Výběr těchto kotlů je již dost omezen na českém trhu jelikož Evropská komise dovoluje prodávat pouze některé typy klasických kotlů. V budoucnosti budou i tyto kotle vyměněné za kondenzační nebo elektrické kotle, které mají co nejnižší zátěž pro znečistění životního prostředí. 19

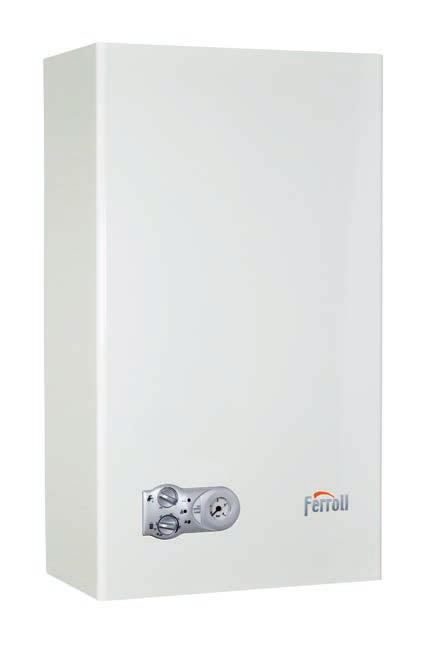

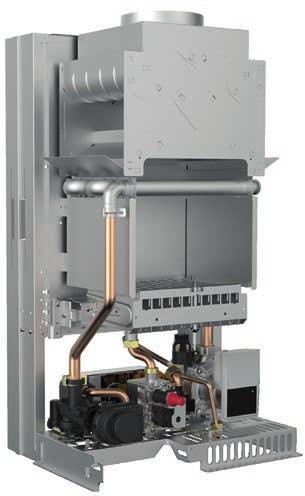

20 DIVPROJECT ZÁVĚSNÝ PLYNOVÝ TMOSFÉRICKÝ KOTEL S PRŮTOKOVÝM OHŘEVEM - PROVEDENÍ KOMÍN - Závěsný plynový kotel s atmosférickým spalováním a přirozeným odtahem spalin - Monotermický měděný výměník plus nerezový deskový výměník s třícestným ventilem 230V napájením - Potenciometry pro nastavení teploty ÚT a TUV plus LED diody - Čerpadlo třídy s antiblokační funkcí - Hořák z nerezové oceli ISI Modulace výkonu v ÚT a provozu TUV - Možnost napojit na modulovaný termostat - ROMEO OPENTHERM nebo standardní ON/OFF termostat - Protimrazová ochrana - Možnost napojit na solární systém VODNÍ SCHÉM DÁREK ZDRM - Termostat RT310 COMPLINT REMOTE FUNCTION PUMP MODEL C 24 ErP třída C Tepelný příkon Tepelný výkon Účinnost Produkce TUV Max Max 80 C - 60 C 30% Δt 25 C Δt 30 C % l/min l/min 25,8 8,3 23,5 7,0 91,0 89,6 13,4 11,2 Provozní tlak Max bar 3 Hmotnost kg 27 Rozměry ŠxVxH mm 400x700x330 KÓDOVÉ OZNČENÍ 0EC4EW 20

21 KOTLE N PELETY SFL PELLET HOŘÁK P7 N SUN P12 N Vytápění kotli Ferroli Pellets patří k častým způsobům vytápění. Tyto kotle poskytují zákazníkovi skvělý způsob vytápění, který není pracný pro přípravu a uskladňování dřeva. Vytápění peletami nezatěžuje člověka časově, protože k peletovému kotli stačí přijít jednou za několik dní, podle typu zásobníku a umístění akumulační nádrže. Z pelet je minimální množství popela. Hořáky Sun P N, dodávané ke kotlům FERROLI SFL tvoří společně jedinečnou symbiózu dokonalého spalování pelet. Náklady s pořízením takového typu vytápění jsou vyšší ve srovnání s plynovými či elektrickými kotli, ale je potřeba se zmínit o finanční podpoře, kterou poskytuje stát. Všechny naše peletové kotle jsou zapsány v seznamu výrobků, na které je možné žádat kotlíkovou dotaci. Tímto způsobem se Vaše náklady na peletové kotle minimalizují. 21

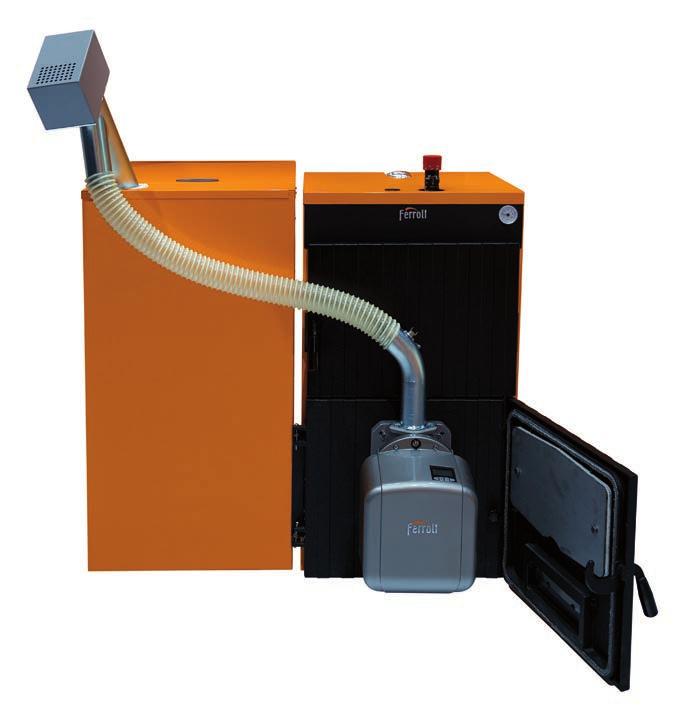

22 SFL PELLET STCIONÁRNÍ LITINOVÝ KOTEL N PELETY - Stacionární kotel z tenkostěnné kvalitní litiny G20 s přestavbou na pelety - Jako přestavbová sada může být použita permanentní sada s jedněmi dvířky nebo reverzní s dvěma dvířky pro snadnou výměnu paliva - Nastavitelný spalinový deflektor - klapka - Nerezový popelník a regulátor sání jako standard dodávky - Volitelná dochlazovací smyčka DÁREK ZDRM - 250kg pelet SYSTÉM DVOJITÝCH DVÍŘEK PRO RYCHLOU ZMĚNU PLIV EU COMPLINT SUBSIDY MODEL (Dřevo) 19,0 27,0 36,0 43,0 50,0 Tepelný výkon (Uhlí) 22,5 32,5 42,5 52,5 63,5 Pelety 22,0 30,0 36,0 42,0 48,0 Počet článků Účinnost (Dřevo - Uhlí) Třída Pelety Třída Model hořáku SUN P7 N SUN P7 N SUN P12 N SUN P12 N SUN P12 N Objem vody l Objem spal. komory dm Provozní tlak Max bar Hmotnost kg Rozměry ŠxVxH mm 520x940x x940x x940x x940x x940x863 KÓDOVÉ OZNČENÍ 0ICJ3TW 0ICJ4TW 0ICJ5TW 0ICJ6TW 0ICJ7TW 22

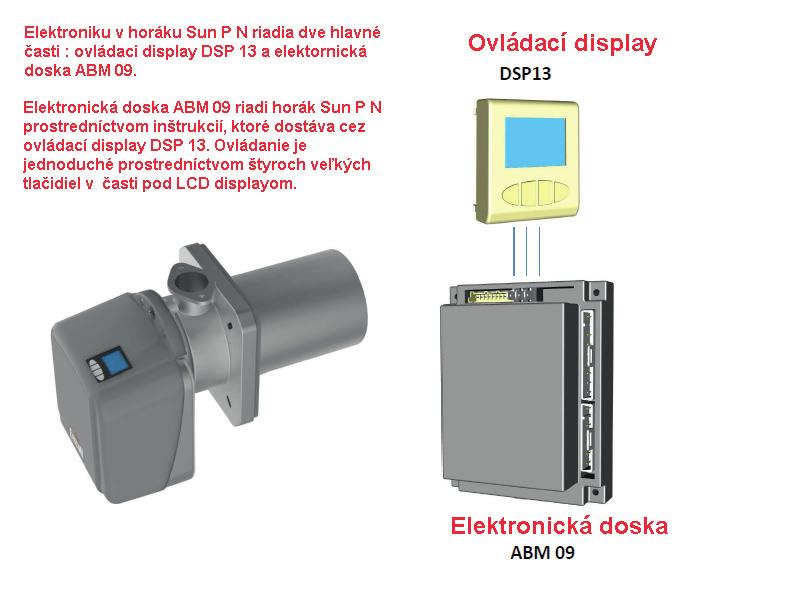

23 SUN P N HOŘÁK N PELETY - Hořák je dodáván spolu se šroubovým podavačem paliva - 5 výkonnostních stupňů - utomatické zapalování zajišťuje odporový zapalovač - Elektronická jednotka s displejem povoluje kompletní nastavení spalování a uživatelských parametrů - Týdenní časovač nebo možnost napojení na pokojový termostat - Bezpečnostní limitní termostat - Možnost použít Ferroli zásobník o objemu 195 nebo 350 litrů SUN P7 N SUN P12 N motor podavače B podavač pelet C PVC antistatická hadice D hořák SUN P 7N Příruba je stejná jako na starém hořáku SUN P7/12 SUN P 12N Elektroniku v hořáku SUN P N řídí dvě hlavní části - ovládací displej DSP 13 a elektronická deska BM 09. Elektronická deska BM 09 řídí hořák SUN P N na základě informací, které dostává přes ovládací displej DSP 13. Ovládání probíhá jednoduše, prostřednictvím čtyřech velkých tlačítek, umístěných pod LCD diplejem. Ovládací displej DSP 13 LIMITNÍ BEZPEČNOSTNÍ TERMOSTT DO 85 C NÁSYPNÉ HRDLO HOŘÁK KE KOTLI Elektronická deska BM 09 KOTEL HOŘÁK MODEL KÓD MODEL KÓD SFL 3 0ICJ3TW SFL 4 0ICJ4TW SUN P7 N 0U2F6DX SFL 5 0ICJ5TW SFL 6 0ICJ6TW SUN P12 N 0U2F8DX SFL 7 0ICJ7TW OVLÁDCÍ PNEL VZDUCHOVÝ PRESOSTT KPCITOR MOTORU VENTILÁTORU VENTILÁTOR MOTOR VENTILÁTORU ELEKTRONICKÝ ZPLOVČ FOTOREZISTOR ELEKTRONICKÁ DESK SVORKOVNICE MODEL ,7 30,0 Tepelný výkon Max 34,1 55,0 Spotřeba pelet (při nonstop provozu) kg/h 2,9 6,3 Max kg/h 7,2 11,6 Napájení / frekvence V/Hz 230/50 230/50 Hmotnost kg 11 13,5 KÓDOVÉ OZNČENÍ 0U2F6DX 0U2F8DX 23

24 OHŘÍVČE VODY KOMBINOVNÉ OHŘÍVČE VODY ECOUNIT F PLYNOVÉ OHŘÍVČE VODY ZEFIRO SKY ELEKTRICKÉ OHŘÍVČE VODY TITNO CLYPSO CUBO NOVO Ferroli nabízí možnost ohřevu vody nejen prostřednictvím kotlů, ale i širokým sortimentem ohřívačů vody. Ferroli má v nabídce kombinované ohřívače, plynové průtokové ohřívače a elektrické ohřívače. Na trhu je mnoho různých výrobců, Ferroli se řadí v tomto segmentu ke špičce, protože technické provedení, moderní design a dobrá cena jsou zárukou spokojenosti zákazníka. Výhody řady Ferroli Ecounit je možnost kombinovat ohřev teplé vody. Elektrické ohřívače Titano mají zase převratnou technologii Blueforever, která chrání spirálu. V nabídce máme i levnější alternativu s názvem Calypso. Pro všechny, kteří potřebují malé elektrické tlakové ohřívače vody s umístěním pod umyvadlem nebo nad umyvadlem, máme v nabídce dva typy ohřívačů s označením Cubo nebo Novo. Oproti dražšímu elektrickému ohřevu nabízíme i plynové průtokové ohřívače Zefiro a Sky s provedením komín nebo turbo. Ferroli je cenově a kvalitativně výhodným řešením pro ohřev teplé vody ve Vaší domácnosti. 24

25 ECOUNIT F KOMBINOVNÝ ZÁSOBNÍK N VODU - NEPŘÍMÝ OHŘEV JEDEN NEBO DV TRUBKOVÉ VÝMĚNÍKY - Nepřímý ohřev TUV přes jeden nebo dva trubkové výměníky - Model 1C - vybaven jedním trubkovým spirálovým výměníkem - Model 2C - vybaven dvěma trubkovými spirálovými výměníky - Zásobník je vyroben z uhlíkové oceli ošetřen technologií Bluesilicon proti usazování vodního kamene - Každý zásobník je vybaven 1,5 elektrickým elementem a BS termostatem - 50 mm izolace - Připojení na recirkulaci - Max. provozní teplota 95 C a tlak 8 bar - Instalovaná hořčíková anoda jako standard JEDEN VÝMĚNÍK DV VÝMĚNÍKY Výstup TUV Vstup do výměníku Teplotní jímka Recirkulace Výstup TUV Vstup do výměníku 1 Teplotní jímka Recirkulace Výstup z výměníku 1 Teplotní jímka Vstup do výměníku 2 Teplotní jímka Výstup z výměníku Vstup vody Teplotní jímka Výstup z výměníku 2 Vstup vody COMPLINT MODEL 100 1C 150 1C 200 1C 300 1C 400 1C 500 1C 200 2C 300 2C 400 2C 500 2C ErP třída C C D D D D D D D D Objem vody l Příkon t 35 K , ,6 29,6 Průtok t 35 K l/h t 50 K l/h VRCHNÍ VÝMĚNÍK SPODNÍ VÝMĚNÍK Ohřev t 35 K t 50 K min min Povrch spirály m ,5 0,72 1,19 1,19 Délka spirály m ,38 9,17 11,43 11,43 Tlakový odpor mbar Průtok spirálou m 3 /h Příkon t 35 K 18,5 31, ,75 59,25 84,75 20, ,1 55 Průtok Ohřev t 35 K t 50 K t 35 K t 50 K l/h l/h min min , Povrch spirály m 2 0,74 1,25 1,4 1,83 2,37 3,39 0,83 1 1,52 2,2 Délka spirály m 9,3 15,8 17,7 23,3 22,8 32,6 10,52 12,72 14,7 21,2 Tlakový odpor mbar Průtok spirálou m 3 /h Tepelná ztráta h/24h 1,6 1,8 2,2 2,7 2,9 3,5 2,2 2,7 2,9 3,5 Hmotnost kg Rozměry ø x V mm 500x x x x x x x x x x1769 KÓDOVÉ OZNČENÍ GR1010 GR3010 GR4110 GR6310 GR7410 GR8410 GR4120 GR6320 GR7420 GR ,

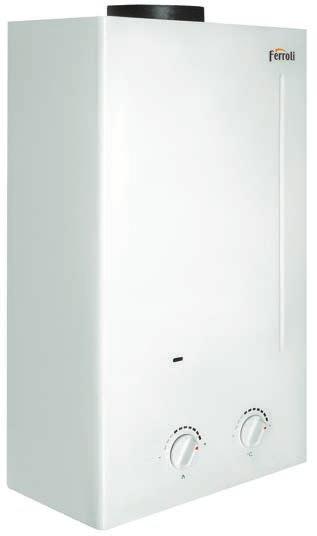

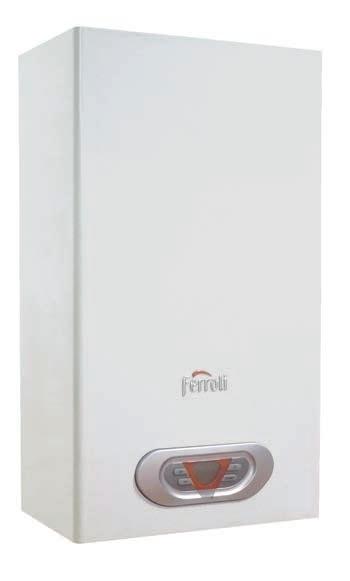

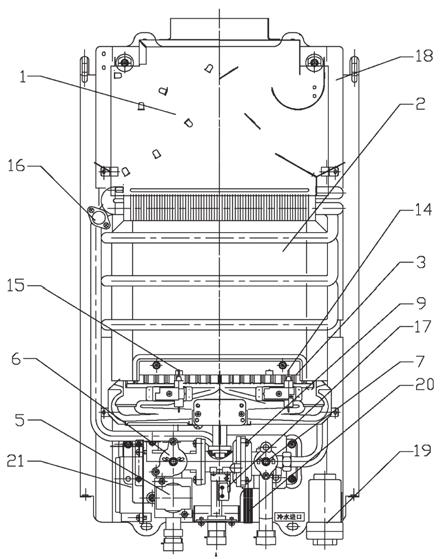

26 ZEFIRO ZÁVĚSNÝ PLYNOVÝ PRŮTOKOVÝ OHŘÍVČ VODY S ELEKTRONICKÝM ZPLOVÁNÍM - Potenciometr na výkon a teplotu - Kontrolní zařízení odtahu spalin - Elektronické bateriové zapalování - Modulovaný plynový ventil - Regulace výkonu % - Funkce SOFT STRT - Snadná instalace a údržba - Bezpečnostní zařízení při nízkém tlaku - Certifikované na metan i LPG SCHÉM LEGEND 1 spalinová komora 2 tepelný výměník 3 hořák 5 plynový hořák 6 kolečko výkonu 7 kolečko teploty 14 ionizační elektroda 15 zapalovací elektroda 16 limitní termostat 17 zapalovací mikrospínač 18 kontrolní zařízení odtahu spalin 19 baterie 20 vodní ventil 21 řídící jednotka COMPLINT MODEL 11 Produkce TUV M ErP třída Příkon Max 21,1 Výkon 7,1 Max 18,9 Provozní tlak Max bar 10 Produkce TUV t 25 C l/min 10,8 t 50 C l/min 5,4 Nastavení TUV C 40 Max C 65 Rozměry ŠxVxH mm 328x550x130 KÓDOVÉ OZNČENÍ GCT1MB 26

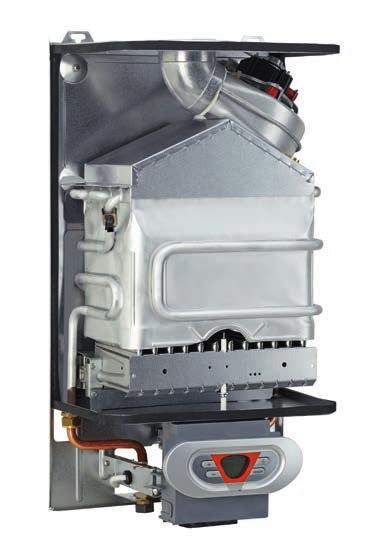

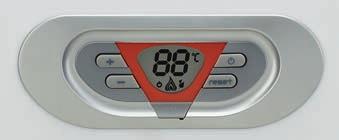

27 SKY F ZÁVĚSNÝ PLYNOVÝ PRŮTOKOVÝ OHŘÍVČ VODY PROVEDENÍ TURBO S ELEKTRONICKÝM ZPLOVÁNÍM - Kompaktní měděný výměník tepla - Pokročilý systém spalování: elektronické monitorování kvality spalování, které zabezpečuje nejefektivnější provoz v závislosti na různých tepelných zatížení a komínovém tahu - Bezproblémová výstupní modulace od 36% do 100% - Intuitivní jednoduché ovládání s LCD dispejem - Připravený na připojení k solárním systémům: může pracovat v kombinaci s předehříváním TUV - Kompaktní rozměry - Napájení 230V - Certifikace také na provoz s butanem (G30) nebo LPG (G31) SCHÉM COMPLINT FUNCTION MODEL F 11 F 14 F 17 ErP třída Příkon Max 8,3 21,7 Výkon 7,1 8,8 10,7 Max 19,2 23,9 29,2 Efektivita 88,5 88,7 88,9 Provozní tlak bar 0,20 0,20 0,20 Max bar Produkce TUV t 25 C l/min 11,0 13,7 16,8 t 50 C l/min 5,5 6,9 8,4 Váha kg Rozměry ŠxVxH mm 295x595x x595x x595x290 KÓDOVÉ OZNČENÍ 0F94I 0F95I 0F97I 10,3 26,9 12,6 32,9 27

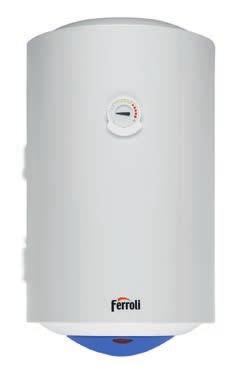

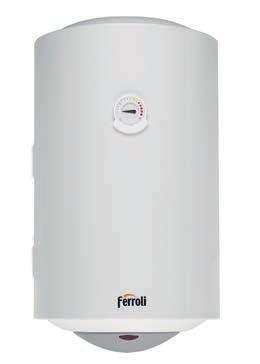

28 TITNO ZÁVĚSNÝ ELEKTRICKÝ OHŘÍVČ VODY STŘEDNÍ KPCITY - Modely od 50 do 150 l - Vertikální provedení VE a horizontální provedení HO - Topné těleso upravené technologií Blueforever - Zamezuje usazování vodního kamene - Termostatická kontrola teploty - Magnéziová anoda je standardem - Bezpečnostní ventil je standardem BLUEFOREVER WRRNTY Jedná se o inovativní způsob ošetření topného tělesa modrým silikonovým smaltováním. To zaručuje tyto vlastnosti: - Výrazně redukuje vápencový závoj, který podstatně zkracuje životnost tělesa - Nejvyšší účinnost tělesa po delší dobu - Udržování vysokého výkonu po celou dobu životnosti tělesa - Prodloužená záruka Ferroli na topné těleso DLOUHODOBÝ TEST Standardní těleso FERROLI PTENT Těleso BLUEFOREVER CLYPSO ZÁVĚSNÝ ELEKTRICKÝ OHŘÍVČ VODY STŘEDNÍ KPCITY - Modely od 50 do 150 l - Vertikální provedení VE a horizontální provedení HO - Zamezuje usazování vodního kamene - Termostatická kontrola teploty - Magnéziová anoda je standardem - Bezpečnostní ventil je standardem MODEL TITNO 50 VE BF 80 VE BF 100 VE BF 120 VE BF 150 VE BF 50 HO BF 80 HO BF 100 HO BF 120 HO BF 150 HO BF MODEL CLYPSO 50 VE 80 VE 100 VE 120 VE 150 VE 50 HO 80 HO 100 HO 120 HO 150 HO Produkce TUV M M L XL XL M M L XL XL ErP třída D D D D D D D D D D Objem l Elektrický výkon W Doba ohřevu t 35 C t 45 C 1h 26min 1h 51min 2h 18min 2h 58min 2h 53min 3h 42min 3h 28min 4h 27min 4h 19min 5h 34min 1h 26min 1h 51min 2h 18min 2h 58min 2h 53min 3h 42min 3h 28min 4h 27min 4h 19min 5h 34min Výška VE / délka HO mm Průměr mm Hmotnost kg 16 20, ,5 29, , ,5 29,5 KÓDOVÉ OZNČENÍ MODEL TITNO KÓDOVÉ OZNČENÍ MODEL CLYPSO E001G4Z E301G4Z E40164Z E50164Z E60164Z E011G50 E311G50 E E E E000B0I E300B0I E400B0I E500B0I E600B0I E010B0H E310B0H E410B0H E510B0H E610B0H 28

29 CUBO ELEKTRICKÝ OHŘÍVČ VODY MLÉ KPCITY - 5 modelů s objemem 10, 15 a 30 litrů - Modely s objemem 10 a 15 litrů i v provedení pod umyvadlo - Vnější plášť ze silného BS materiálu - Posílený závěsný věšák s vnitřní ocelovou tyčí - Topné těleso z nerezové oceli - Smaltovaný zásobník - Vysoce koncentrovaná magnéziová anoda - Tlakový pojistný ventil nastavitelný do 8,5 bar *S = Instalace pod umyvadlo MODEL CUBO SG 10 SG 10S* SG 15 SG 15S* SG 30 Produkce TUV M M L XL XL ErP třída B C B C D Objem l Elektrický výkon W Doba ohřevu t 35 C 17 min 17 min 26 min 26 min 52 min t 45 C 22 min 22 min 33 min 33 min 1h 7min Třída krytí IP Hmotnost kg 5,5 5,5 8,5 8,5 12 KÓDOVÉ OZNČENÍ GRI4T00 GRI0T00 GRD4R0 GRE0R00 GRE425 NOVO ELEKTRICKÝ OHŘÍVČ VODY MLÉ KPCITY - Posílený závěsný věšák s vnitřní ocelovou tyčí - Kapilárový termostat pro regulaci teploty - Topné těleso z nerezové oceli - Vysoce koncentrovaná magnéziová anoda - Smaltovaný zásobník - Přední regulace teploty se svítící kontrolkou znázorňující dosažení nastavené teploty - Tlakový pojistný ventil nastavitelný do 8,5 bar *S = Instalace pod umyvadlo MODEL NOVO 5 5 S* S* Produkce TUV XXS XXS XXS XXS ErP třída B B B B Objem l Elektrický výkon W Doba ohřevu t 35 C 6 min 6 min 13 min 13 min t 45 C 8 min 8 min 17 min 17 min Hmotnost kg 6,5 6,5 7,8 7,8 KÓDOVÉ OZNČENÍ GRWCXS GRWDXS GRWCTS GRWDTS 29

30 PŘÍSLUŠENSTVÍ KONDENZČNÍ KOTLE KOTLE N PELETY REGULCE OCHRN TOPNÉHO SYSTÉMU

31 61 KONDENZČNÍ KOTLE X X ,5 3, ,5 88,5 100, ,2 80, ,3-0, Koleno 90 - Ø 60/100. daptér koleno 90 pro odtah spalin z kondenzačního kotle. daptér obsahuje testovací otvor. Vhodné pro kondenzační kotle Bluehelix Tech, Pro, Divacondens, Econcept Tech, ST. Přímý - Ø 80/125. daptér vertikální pro odtah spalin z kondenzačního kotle. daptér obsahuje testovací otvor. Vhodné pro kondenzační kotle Bluehelix Tech, Pro, Econcept Tech, ST X , X ,2 70,5 48, Přímý - Ø 60/100. daptér vertikální pro odtah spalin z kondenzačního kotle. daptér obsahuje testovací otvor. Vhodné pro kondenzační kotle Bluehelix Tech, Pro, Divacondens, Econcept Tech, ST. Přímý oddělený - Ø 80/80. daptér vertikální pro oddělený odtah spalin z kondenzačního kotle. daptér obsahuje testovací otvor. Vhodné pro kondenzační kotle Bluehelix Tech, Pro, Divacondens, Econcept Tech, ST X0 50 ±2 50 ±2 daptér s dvojitými trubkami Ø 80/80 mm s testovacím otvorem ,5-1, ,5 80, ,8~ ,8~ TYP KOTLE X X X X X0 BLUEHELIX závěsné BLUEHELIX stacionární DIVCONDENS ČIDLO TUV V EXTERNÍM ZÁSOBNÍKU TYP KOTLE 1KWM11W délka čidla 2 m X0 délka čidla 5m BLUEHELIX TECH - H BLUEHELIX B QUDRIFOGLIO B ČIDLO VENKOVNÍ TEPLOTY - Venkovní čidlo pro ovládání kotle podle vnější teploty - Čidlo je utěsněno krytem - IP 66, barva RL Provozní teplota -40 C až +60 C KOMPTIBILIT Kotle připravené pro Opentherm s vyjímkou řady Domina N a Diva KÓDOVÉ OZNČENÍ X0 31

32 KOTLE N PELETY POPIS KÓD. OZN. Dochlazovací smyčka a bezp. ventil mod X0 Dochlazovací smyčka a bezp. ventil mod X0 Dochlazovací smyčka a bezp. ventil mod X0 Dochlazovací smyčka a bezp. ventil mod X0 Dochlazovací smyčka a bezp. ventil mod X0 Reverzní přestavbová sada pro SUN P7 N X0 Reverzní přestavbová sada pro SUN P12 N X0 Permanentní přestavbová sada pro SUN P7 N X1 Permanentní přestavbová sada pro SUN P12 N X0 Zásobník 195 l (nesložený) Zásobník na pelety 195 dm3 - cca 180 kgs rozměry mm (VxHxŠ) 950x750x X0 Zásobník 350 l (nesložený) Zásobník na pelety 350 dm3 - cca 280 kgs rozměry mm (VxHxŠ) 950x960x X0 32

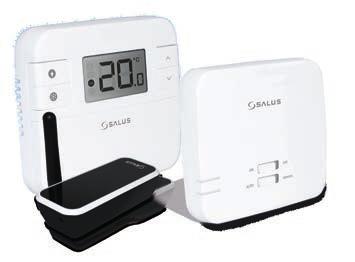

33 REGULCE RT310 DIGITÁLNÍ MNUÁLNÍ TERMOSTT - Podsvícený LCD displej - Hystereze +/- 0,5 nebo +/- 0,25 C - Citlivost teploty 0,5 nebo 0,1 C - Korekce naměřené teploty +/- 3 C - Protizámrzný režim - Nastavitelná teplota protizámrzného režimu 5-17 C - Režim dovolená - Režim spánku (pozastaví všechny funkce termostatu) MODEL RT310 Napájení 2 baterie Maximální odporová zátěž 3 (1) Beznapěťové spínání NO/COM/NC V Rozsah řízení teploty 5-35 C Rozměry (mm) 96x96x27 RT510 TÝDENNÍ PROGRMOVTELNÝ TERMOSTT - Podsvícený LCD displej - Hystereze +/- 0,5 nebo +/- 0,25 C - Citlivost teploty 0,5 nebo 0,1 C - Korekce naměřené teploty +/- 3 C - Protizámrzný režim - Nastavitelná teplota protizámrzného režimu 5-17 C - Týdenní program - 5/2 nebo individuálně každý den (5 teplotních změn na den) - Režim dovolená - Režim spánku (pozastaví všechny funkce termostatu) MODEL RT510 Napájení 2 baterie Maximální odporová zátěž 3 (1) Beznapěťové spínání NO/COM/NC V Rozsah řízení teploty 5-35 C Rozměry (mm) 120x96x27 RT310i INTERNETOVÝ POKOJOVÝ PROGRMOVTELNÝ TERMOSTT S MOŽNOSTÍ VZDÁLENÉHO OVLÁDÁNÍ - Bezdrátová komunikace - Geolokační funkce - Vzdálené nebo lokální ovládání - Podsvícený LCD displej - Hystereze +/- 0,5 nebo +/- 0,25 C - Citlivost teploty 0,5 nebo 0,1 C - Režim spánku (pozastaví všechny funkce) - Korekce naměřené teploty +/- 3 C - Nastavitelná teplota protizámrzné ochrany 5-17 C - Režim dovolená - Protizámrzný režim - utomatické spárování zařízení - Žádné opakování kódů Stáhněte si ZDRM aplikaci RT310i MODEL RT310i Napájení termostatu 2 baterie Rozsah řízení teploty 5-35 C Rozměry termostatu (mm) 96x96x27 Napájení přijímače 5-30 C Max. odporová zátěž 16 (5) Výstupy NO/COM Přijímač RXRT510 Rozměry přijímače (mm) 96x96x27 Napájení brány 5V DC Internetová brána 1x10/100 LN port Rozměry brány (mm) 39x91x25 anténa 70mm 33

34 REGULCE ROMEO POKOJOVÝ PROGRMOVTELNÝ TERMOSTT S KOMUNIKČNÍM ROZHRNÍM OPENTHERM - Termostat ROMEO je určen pro kotle FERROLI - Regulace kotle s obousměrnou komunikací OpenTherm - Velký přehledný LCD dispej - Intuitivní a snadné nastavování dálkového ovládání kotle - utomatický provozní režim s týdenním nastavitelným programem s možností nastavení 6 programů s různými teplotami a časováním ohřevu TUV - Informační režim zobrazující provozní hodnoty kotle, protimrazová ochrana, menu servisní diagnostiky, optimalizace času zapnutí pro první topnou fázi, menu servisního nastavení kotle, ekvitermní regulace a její nastavení, zobrazení venkovní teploty při připojení externí sondy ke kotli - Drátová i bezdrátová verze termostatu 091FL TÝDENNÍ PROGRMOVTELNÝ TERMOSTT - Bílý lesklý design - Nastavení teploty směrem nahoru i dolů - Podsvícený LCD displej - Nastavení teploty po 0,2 C - 9 samostatných programů - 3 úrovně teploty - komfortní, ekonomická a protizámrzná - Možnost nastavení hystereze - Beznapěťový spínací kontakt MODEL 091FL Napájení 2 baterie Spínání 0-230V Maximální odporová zátěž 5 (3) Rozsah řízení teploty 5-30 C Rozsah měření teploty 0-34,5 C Citlovost teploty +/- 0,2 C Rozměry 154x80x30 091FLTX+ BEZDRÁTOVÝ TÝDENNÍ PROGRMOVTELNÝ TERMOSTT - Programově totožný jako model 091FL - Bílý lesklý design - Nastavení teploty směrem nahoru i dolů - Podsvícený LCD displej - Nastavení teploty po 0,2 C - 9 samostatných programů - Beznapěťový spínací kontakt - 3 úrovně teploty - komfortní, ekonomická a protizámrzná - Komunikace na frekvenci 433 MHz zaručuje stabilní bezdrátový přenos odolný rušení - Možnost nastavení hystereze - Bezdrátový dosah 60m ve volném prostoru MODEL 091FLTX+ Napájení 2 baterie Spínání 0-230V Maximální odporová zátěž 5 (3) Rozsah řízení teploty 5-30 C Rozsah měření teploty 0-34,5 C Citlovost teploty +/- 0,2 C Rozměry 154x80x30 34

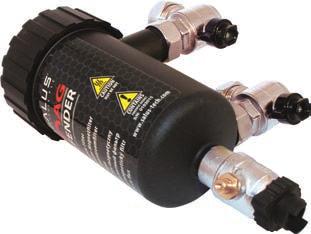

35 OCHRN TOPNÉHO SYSTÉMU MD22 / 34 MGNETICKÝ FILTR MD22-22mm MD34-3/4 SLUS MG DEFENDER je vysoce účinný plnoprůtokový magnetický filtr, navržený pro jednoduchou instalaci, čištění a servis. MG DEFENDER je připraven k ochraně všech centrálních topných systémů tím, že odstraní prakticky 100% suspendovaného oxidu železitého. WRRNTY - Úspora energie - Žádné provozní náklady - Připojení trubek pod jakýmkoliv úhlem - Jednoduchá instalace a údržba - Kapacita zásobníku 500ml - Okamžité výsledky a ochrana systému - Kompresní nylonový kryt s klíčem pro dokonalé utěsnění - Vyjímatelný magnet 20mm - Vypouštěcí ventil 1/2 " - Výstup o velikosti 3/4" (MD34) nebo 22mm (MD22) ČISTÍCÍ OCHRNNÉ KPLINY LX1 Ochranná kapalina Chrání systém proti korozi a vodnímu kameni, udržuje energetickou účinnost kotle a prodlužuje životnost celého systému. imalizuje náklady a snižuje emise uhlíku. Vlastnosti: - Dlouhodobá ochrana vytápěcího systému proti vnitřní korozi a vodnímu kameni - Eliminuje hromadění kalu - Zabraňuje hlučnosti kotle a tvoření chladných míst v radiátorech - Chrání čerpadla před zatuhnutím - Možné použít pro všechny systémy vytápění - Obsah 500ml LX2 Čistící roztok Odstraňuje kal, vodní kámen a další nečistoty z nového nebo stávajícího systému, obnovuje a udržuje energetickou účinnost kotle a prodlužuje životnost celého systému. imalizuje náklady a snižuje emise uhlíku. Vlastnosti: - Zachovává a obnovuje účinnost topení - Připravuje existující systémy pro instalaci nových kotlů, čerpadel nebo panelů - Odstraňuje kal, vodní kámen a obnovuje účinnost topení - Možné použít pro všechny systémy vytápění - Obsah 500ml LX3 Čistící kapalina Odstraňuje nečistoty z nového nebo stávajícího systému, obnovuje a udržuje energetickou účinnost kotle a prodlužuje životnost celého systému. imalizuje náklady a snižuje emise uhlíku. Vlastnosti: - Odstraňuje zbytky tavidel a jiných nečistot - Doporučujeme použít při každé instalaci nebo výměně kotle - Jednoduché použití, systém může být ponechaný v provozu po dobu čištění - Možné použít pro všechny systémy vytápění - Obsah 500ml 35

36 DLŠÍ PRODUKTOVÉ ŘDY ŘEŠENÍ FERROLI 37 36

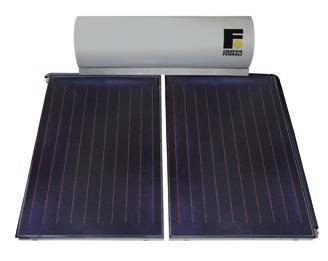

37 ŘEŠENÍ FERROLI DOMÁCÍ KLIMTIZCE, FN COILY, TEPELNÁ ČDL SOLÁRNÍ OHŘEV Ferroli nabízí řešení pro chlazení a vytápění domácnosti v podobě klimatizací ster, fan coilů Top Fan, tepelných čerpadel RVL-I-PLUS a solárního ohřevu vody. Nabízíme technicky vyspělé řešení za skvělou cenu. Řešení v tomto segmentu se dají použít i při průmyslovém vytápění či chlazení. PRŮMYSLOVÉ VYTÁPĚNÍ CHLZENÍ Průmyslová divize Ferroli kotlů nabízí spalování různých typů paliv až do výkonu V této divizi umíme klientovi nabídnout řešení na míru. Výrobky jako FOREST, WOOD MTIC S, BI COMB SGM LP / HP, PREXTHERM a jiné typy kotlů jsou důkazem toho, že Ferroli patří mezi společnosti, které jsou vhodným partnerem pro Váš projekt. Flexibilní výroba může vytvořit takový generátor, který bude splňovat všechny potřeby našich zákazníků. Ferroli má v nabídce teplovodní, horkovodní a parní generátory. Veškeré Vaše dotazy na konkrétní výrobky FERROLI Vám rádi ochotně zodpovíme. 37

38 38 POZNÁMKY

39 POZNÁMKY 39

40 Výhradní distributor pro ČR: Thermo-fer s.r.o. Horova 18a Brno Česká republika obchod: tel.: servis: tel.:
