TX700 HMI / PLC Serie 7" displej - CODESYS V3 PLC s TARGET & WEB VISU Vysoce kvalitní kovový kryt a skleněný kapacitní dotykový displej TX707-P3CV01

Transkript

1 barevný širokoúhlý displej 7" TFT LED podsvícení rozlišení 800 x 480 pixelů 16M barev kapacitní dotykový senzor se skleněným čelem 1x RJ45 ethernet port s 10/100/1000 Mbit 2x RJ45 ethernet port s 10/100/1000 Mbit 1x sériové rozhraní (RS232, RS485, RS422) 2x USB host port Typové označení Identifikační číslo x port pro SD kartu Displej Displej TFT color Touch kapacitní Aktivní zobrazovací plocha 7 Rozlišení (body) WVGA Formát 16:9 Intenzita 500 Cd/m² typ. Zatmívání ano Ovládací jednotka Procesor Paměť Paměť RAM Rozšiřovací paměť Hodiny reálného času ARM Cortex A9, dual core 800 MHz 4096 MB 1024 MB 1x port pro SD kartu, 2x port USB host ano (zálohováno baterií) PLC data Programování CODESYS V3 Uvolněno pro CoDeSys verze V Programovací jazyk IEC (AWL, KOP, FUP, AS, ST) Programovací rozhraní Programová paměť kbyte Remanentní paměť 63 kbyte Rozhraní Onboard Volitelné Protokol Sběrnice USB Serial Rozšiřovací pozice 3x RJ45 ethernet, 1x RS232/485/422, 2x USB Host, 1x napájení, 2x rozšiřovací pozice CANopen master (rozšiřovací modul) ETH0-10/100/1000 Mbit ETH1-10/100 Mbit ETH2-10/100 Mbit PROFINET (Controller/Master) EtherNet/IP (Scanner/Master) Modbus TCP (Master/Slave) Modbus RTU (Master/Slave) CANopen (Master) 2x Host Ports RS232 / RS485 / RS422 2x Plug-In napájecí zdroje Jmenovitá hodnota Rozsah napájení 24 VDC, 0,7 A max VDC 1 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

2 Všeobecné údaje Provozní podmínky Skladovací podmínky Certifikáty Stupeň krytí C, 5 85 % rel. vlhkost, nekondenzující C, relativní vlhkost 5 85%, nekondenzující CE RoHS culus IP66 zepředu, IP20 zezadu Rozměry čelní (Š x V x H) Výřez (Š x V) Vestavná hloubka Hmotnost 187x147x47mm 176x136mm mm cca 1.5 kg 2 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

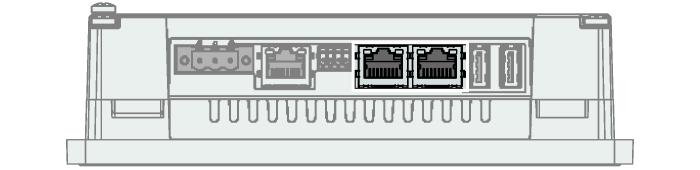

3 Schéma zapojení Napájení Napájecí konektor je přiložen u každého přístroje. USB rozhraní porty ETH1 a ETH2 (10/100 Mbit) ové porty jsou nezávislé, ale mohou být přemostěny pomocí ETH0. kabel (např.): RJ45 zástrčka RJ45 zástrčka: RJ45S-RJ45S M (Id.č.: ) RJ45 zástrčka M12 zástrčka, 4pinová, kódování D: RSSD- RJ45S M (Id.č.: ) RJ45 zástrčka M8 zástrčka, 4pinová: PSGS4M- RJ45S M (Id.č.: ) RJ45 zástrčka M12 panelová zásuvka, 4pinová, kódování D: RJ45-FKSDD M (Obj.číslo: ) port ETH0 (10/100/1000 Mbit) 3 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

4 sériové rozhraní Sériové rozhraní lze používat jako RS232 nebo RS422. Obrázek ukazuje příslušné zapojení. Zapojení v režimu RS232 Zapojení v režimu RS485 Zapojení v režimu RS422 4 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

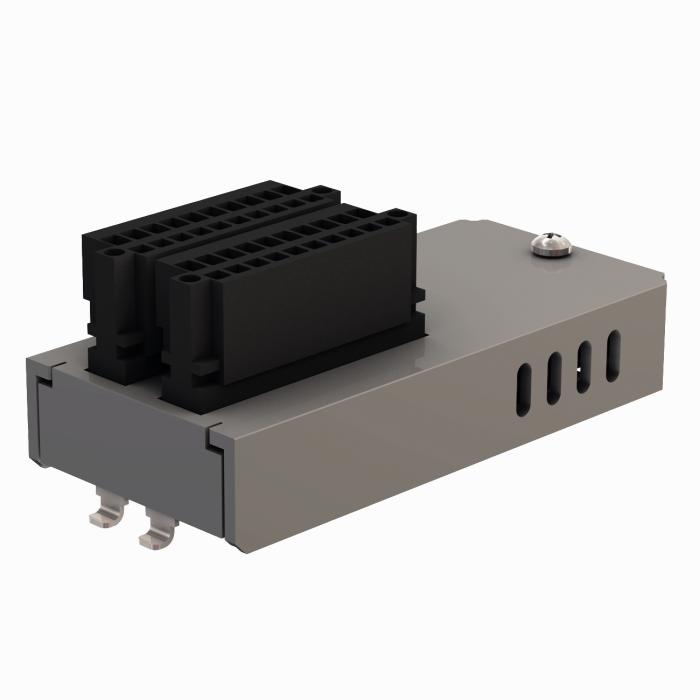

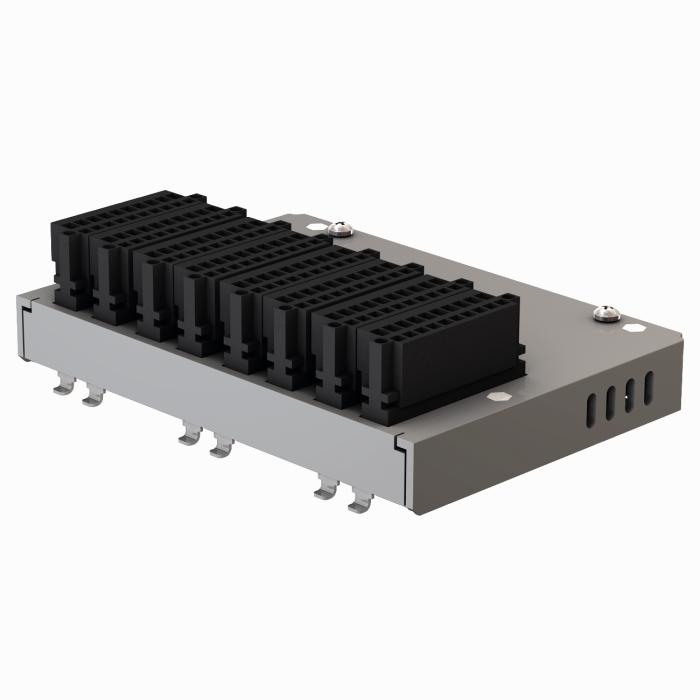

5 Příslušenství Typové označení Identifikační číslo Rozměrový náčrtek TX-IO-XX TX-IO-DX TX-CAN TX-RS TX-RS / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
